Как починить электроподъемник стекла авто

ремонт сломавшегося стеклоподъемника. точнее ролика.

Поводом к написанию данного поста стало то, что столкнувшись с такой бредовой проблемой поискал пути решения, и не нашел ни одного подходящего. Как правило сломавшийся ролик либо крепили на болт к двери, используя болт как ось, либо ставили ЭСП. ЭСП это пройденный вариант, поэтому решил думать как надо сделать более-менее по уму.

Как всё было
в воскресенье, после инсталла нового редуктора с заваром поехали с братом из гаража, я решил закрыть окно, и… у меня это не плучилось, приложив слишком большие силы для закрывания что-то хрустнуло и ручка стала крутиться то легко, то заедала, а стекло, естественно не двигалось. Так как время было позднее, а с утра надо ехать на работу, я решил просто закрыть руками стекло. За ночь ничего не случилось.

Движение не в том направлении
В понедельник, припомнив, что я и до этого мучался с водительским стеклоподъемником, я подумал что, вероятно порвался тросик, или еще что-то стало с самим механизмом. Зашел в магазин, купил новый. Цена вопроса 95 рублей)

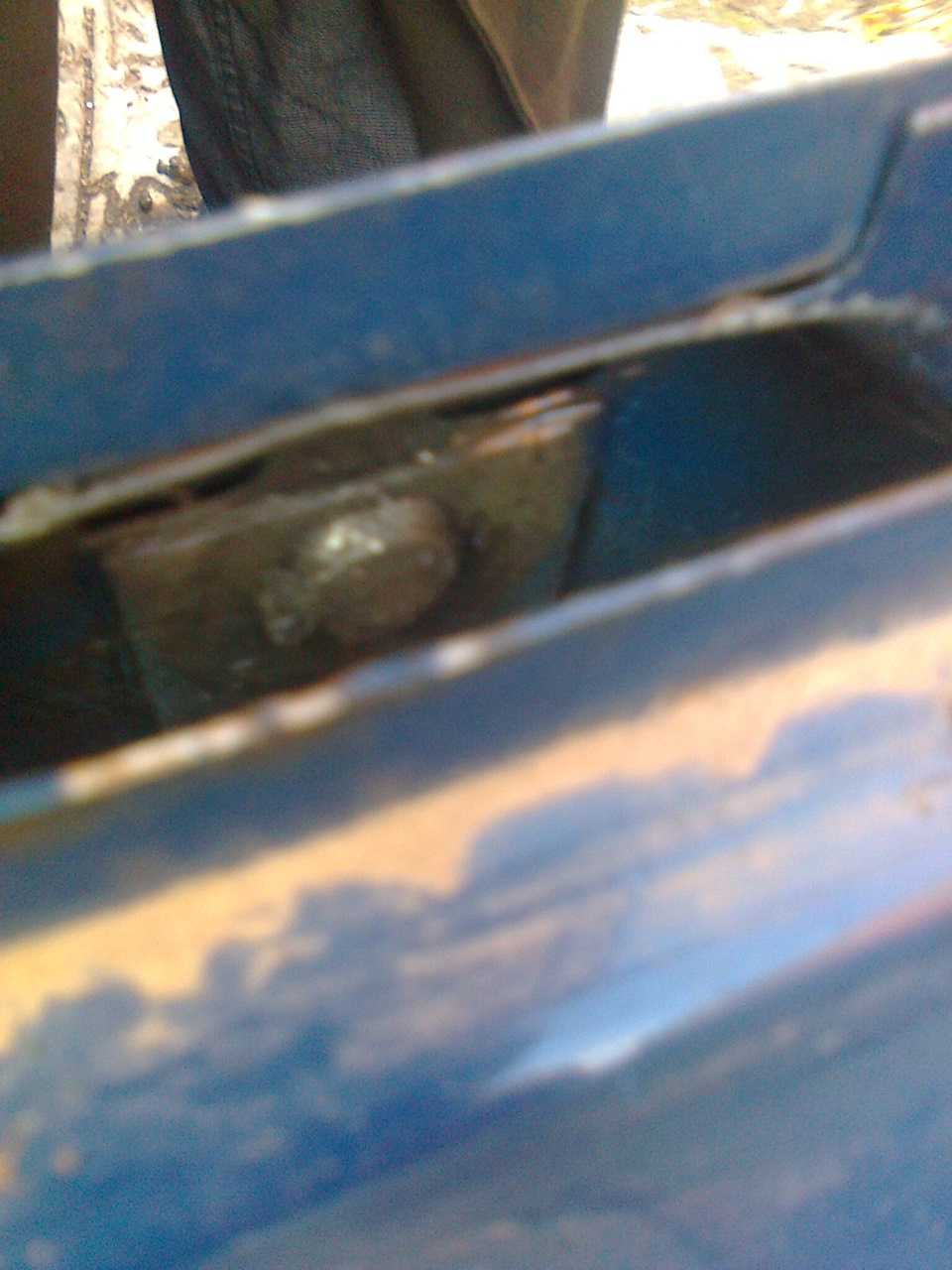

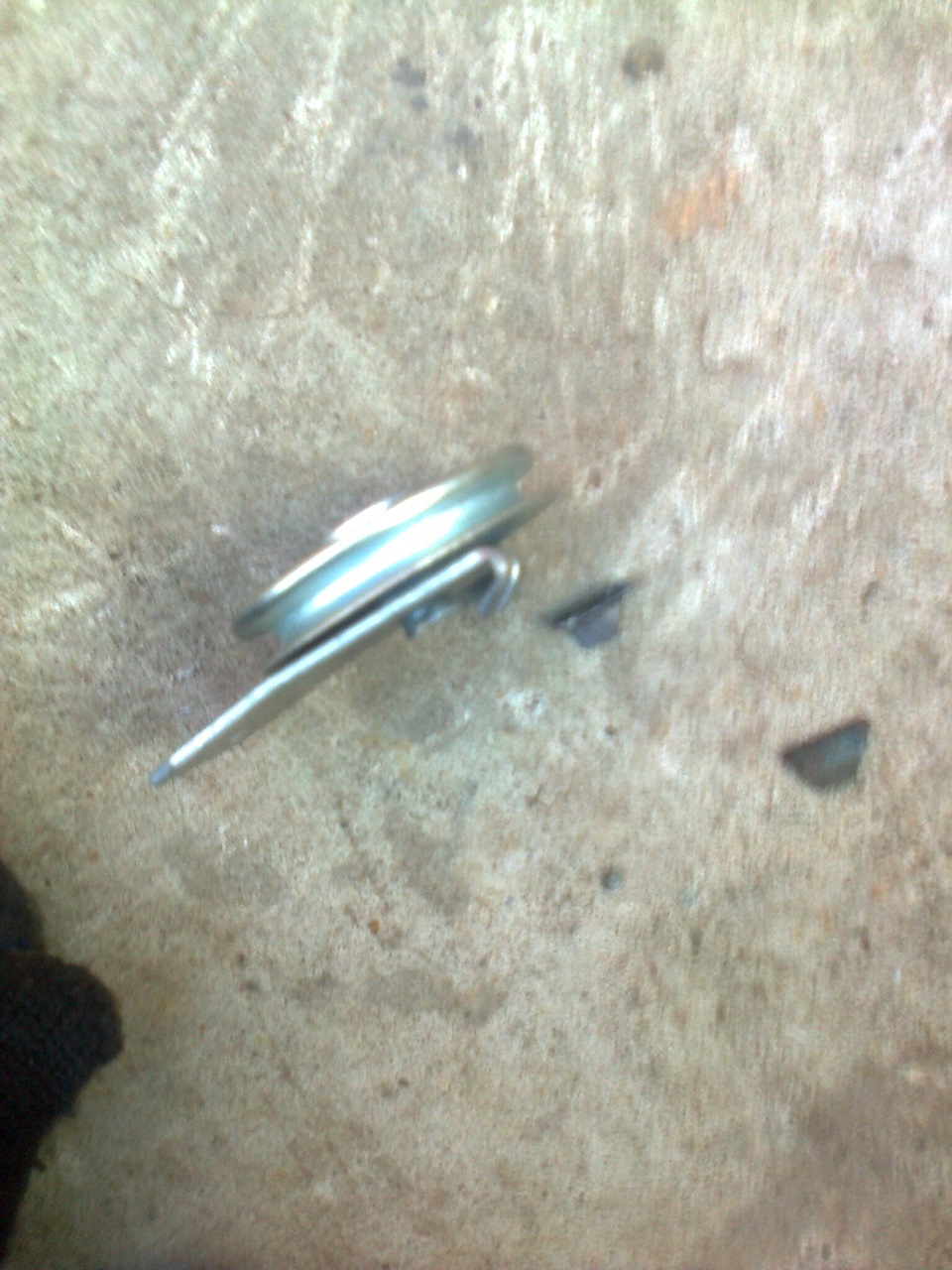

Приехал в гараж, снял обшивку, и немного удивился, на тросу болтался разрезанный пополам верхний направляющий ролик. Быстро ролик в гараже не нашел, поэтому решил отложить ремонт до вторника. Взял брус где-то 30 на 50 длиною с полметра, подложил под стекло, чтобы не упало) снял подъемник.

Самое оно
Во вторник купил новый ролик. В магазине назывался ролик подъемника 2101. Вообще, честно говоря, думал он не подойдет, и надо будет что-то хэндмэйдить сваркой…
для удобства монтажа помимо снятия обшивки двери также снял уплотнители стекла и само стекло. Для этого надо снять зеркало и открутить правую направляющую стекла. Если стекло не вылазит, надо его повернуть на 90 градусов в двери, снять прижимные пластины троса, немного расширить проем, уперев между панелями отвертку например. все без проблем вылезет.
Сняв все приблуды увидел такую картину

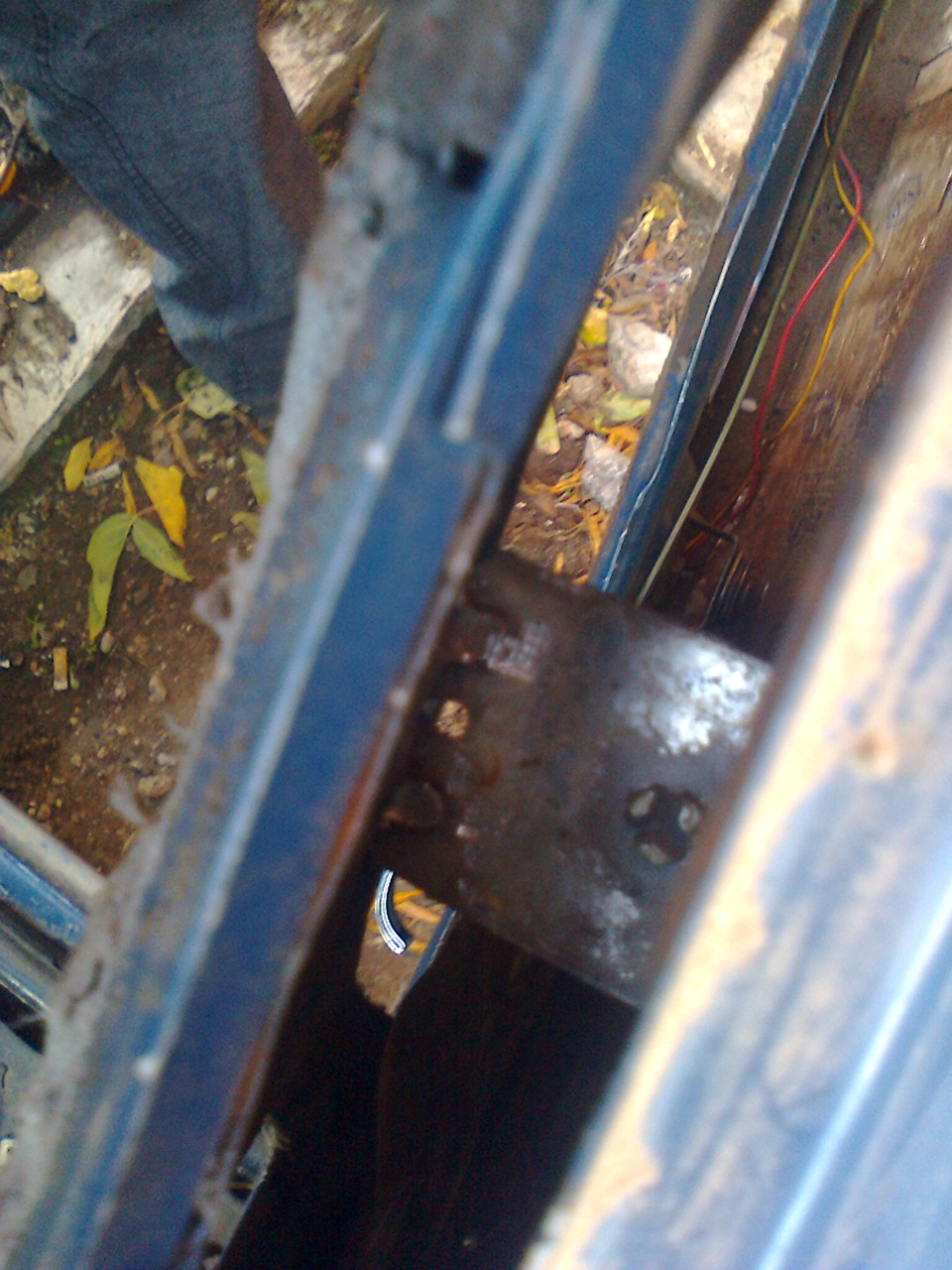

Пластина-кронштейн ролика крепится к панели двери сверху ушками, снизу двумя точками сварки. Сварку высверлить почти нереально, поэтому необходимо отпилить верхние ушки, ну или их загнуть, что тоже довольно непросто. Я решил отпилить. Взял болгарку и… ничего не получилось, так как ей не подлезть. Но в арсенале всегда есть запасной вариант и свежая идея. Взял гравер, отрезной круг, подлез им со стороны нижней части двери и отопили ушки…

Берем отвертку, отгибаем насколько получается пластинку-кронштейн.

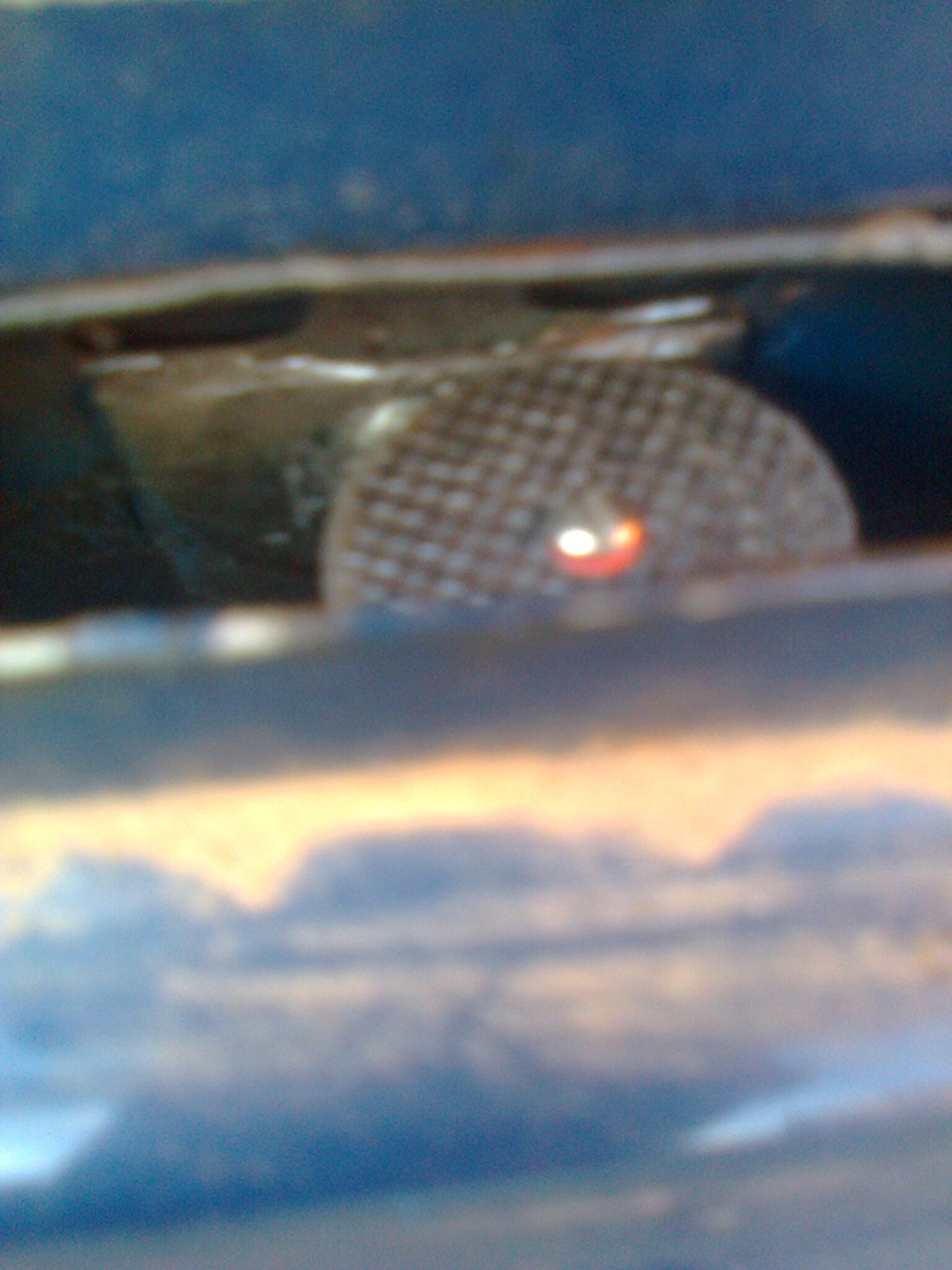

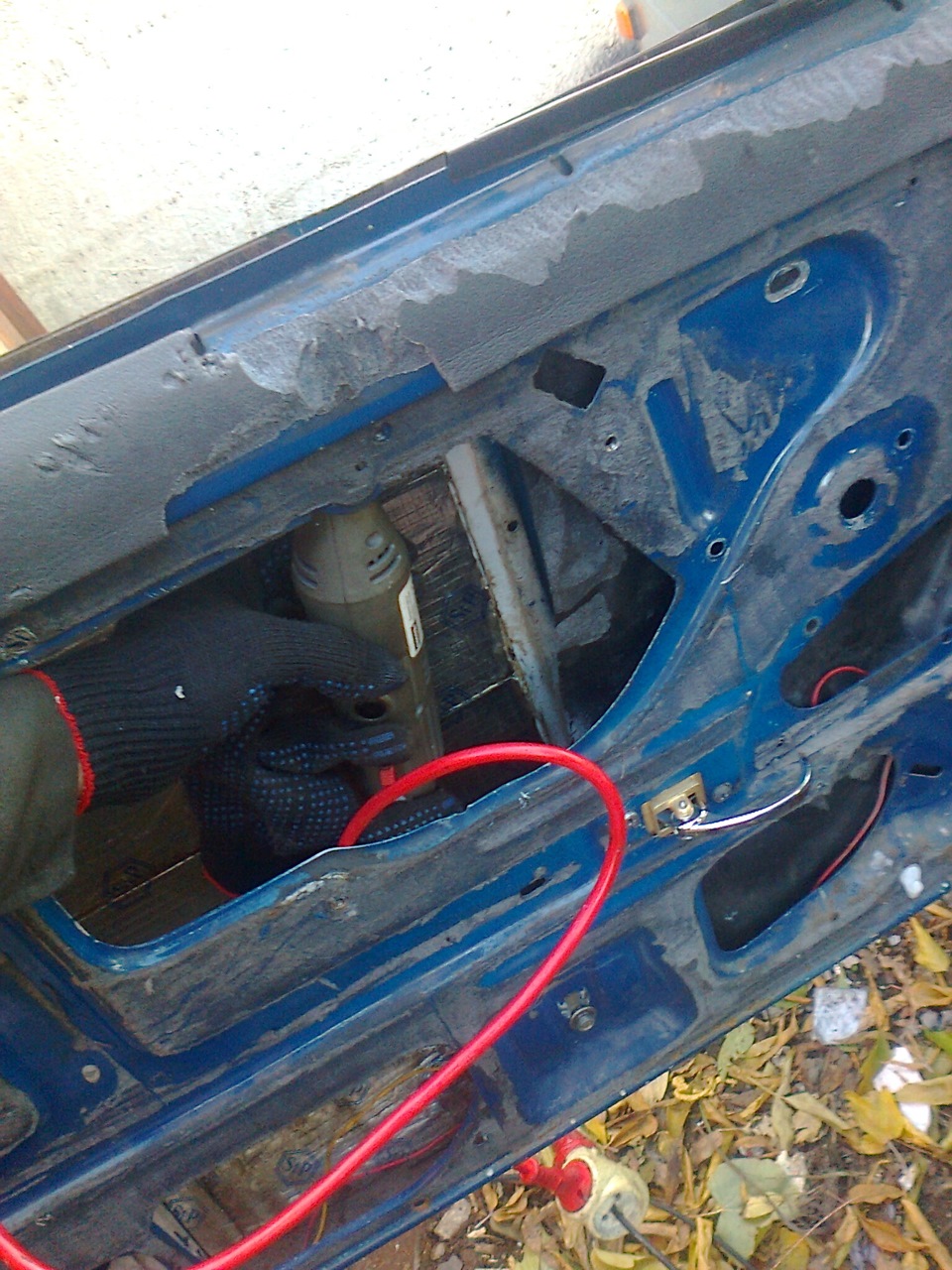

Видим точки сварки, берем зубило, отбиваем точки сварки,

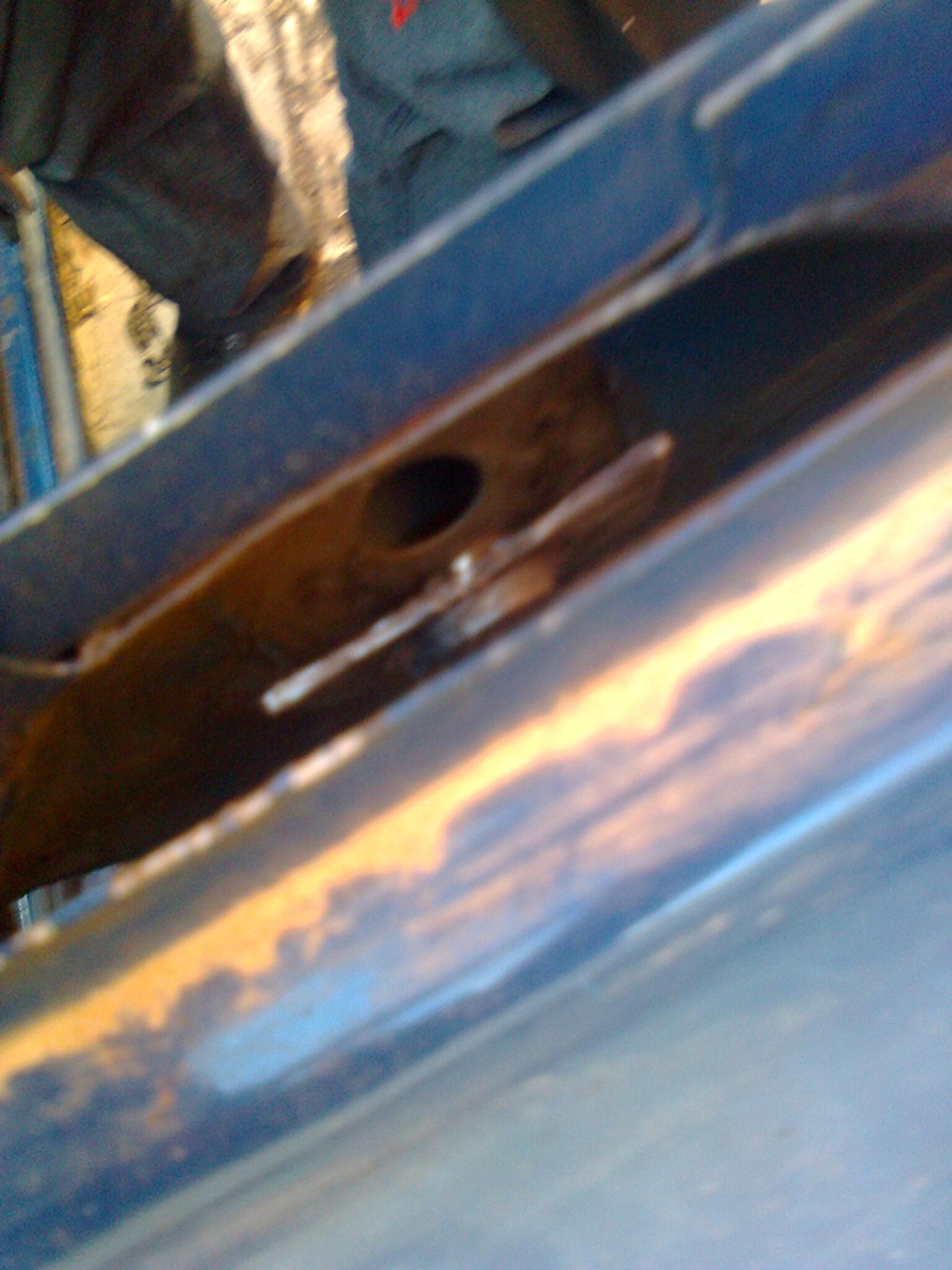

Ровняем пассатижами немного поломанные места от точек сварки. заводим новый ролик на место, ушки в пазы, в нижнее отверстие болт м5. по желанию можно прихватить сваркой. Я закрепил только ушками и болтом.

Источник

Как закрыть окно если сломался электростеклоподъемник

Электрические стеклоподъемники (ЭП) — это один из элементов транспортного средства, способствующих более комфортному управлению машиной. Как и любой другой компонент электроцепи, ЭП имеют свойство периодически ломаться. Что делать, если не работает автомобильный стеклоподъемник и по каким причинам эти компоненты ломаются, — читайте ниже.

Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.

В саму систему входят такие компоненты:

Общее устройство системы ЭП

Как закрыть стекло, если не работает стеклоподъемник

Если отказал подъемный механизм и нет возможности сразу обратиться к мастеру, остается 2 выхода из ситуации:

Не вскрывая дверь

Если окно не полностью погружено внутрь двери, попробуйте такой метод:

Как закрыть стекло в машине руками

Вероятность возвращения стекла в исходное положение зависит от характера неисправности подъемного механизма.

Если окно открыто совсем, сделайте следующее:

Со вскрытием двери

Лучший способ закрыть стекло в машине, если сломался стеклоподъемник — купить комплект для ремонта и устранить неисправность самому.

Если нет запасных деталей, действуйте так:

В качестве опоры возьмите любой предмет нужного размера.

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла. Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Как поднять или опустить стекло если не работает стеклоподъемник

Поломка окон в машине может быть кошмаром, независимо от того, застряли они или нет. Если они застрянут, можно попрощаться с удобством проезда через автокассы быстрого обслуживания, а если они застрянут, дождливый день может внезапно стать ухудшиться в несколько раз.

Независимо от того, есть ли электрические стеклоподъемники или окна с ручным управлением, можно понять, почему окна не будут складываться, если будут следовать некоторым простым советам. Если повезет, можно будет сразу же свернуть застрявшее окно без каких-либо специальных инструментов.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

Что делать если стеклоподъемник не работает

Некоторые автомобили (чаще всего) имеют двусторонние переключатели стеклоподъемников. Это функция комфорта, но иногда без видимой причины эта функция комфорта перестает работать.

Это может быть связано с несколькими причинами, но все они связаны с депрограммированием работы окна. Будь то из-за падения напряжения в электрической цепи, замены батареи или просто отсоединения батареи в один прекрасный день, эта функция может перестает работать.

Но не стоит паниковать, решение проще, чем можно было бы ожидать, и займет всего несколько секунд.

Их решение так же просто, как:

Если все прошло хорошо, то получиться наслаждаться окнами, которые поднимаются и опускаются. В случае необходимости, нужно повторить со стеклоподъемником, пока все функциональные возможности не будут восстановлены.

Второй вариант

Процедура, которой необходимо следовать, — это остановиться в безопасном месте и открыть дверь с поврежденным окном. Как только это будет сделано, нужно встать между дверью и салоном автомобиля.

Нужно взять окно с каждой стороны, для чего положить одну руку снаружи, а другую — внутрь, на одинаковую высоту и положение, чтобы можно было нажать и попытаться переместить его и поднять его, пока оно не закроется.

Движение должно быть медленным и плавным, крепко держа стекло в руках, не скользя. Идея заключается в том, чтобы при попытке переместить стекло в нужное положение медленно включить передачу на стеклоподъемнике, и оно начнет расти в результате давления, которое оказывается.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Простой способ поднять стекло, если отказал стеклоподъемник

Сегодня я вам расскажу о том, как можно буквально за пару минут поднять стекло, если гавкнул стеклоподъемник.

Иногда случается, что по пути куда-то отказывает стеклоподъемник. Причин может быть несколько и без сервиса их определить очень проблематично, ведь в современных машинах множество электронных узлов, в которые даже заглядывать страшно, так как можно что-то повредить и влететь на дорогой

Стеклоподъемники отказывают очень редко, чаще всего выходят из строя кнопки управления стеклоподъемниками, ведь их мы нажимаем постоянно, тем более если машина не новая, то риск поломки намного больше.

Но что делать, если стекло опустили, а обратно оно не поднимается?

В таком случае нельзя опускать стекло еще ниже, ведь поднять его без снятия обшивки вряд ли получится.

Чтобы поднять стекло придется его обхватить с двух сторон и тянуть вверх до полного подъема, но это всего лишь полдела.

Чтобы стекло не опустилось обратно нужно его чем-нибудь зафиксировать. Желательно из мягкого, но плотного материала.

Если у вас в машине завалялся блокнот, то он отлично справится с этой задачей. Нужно открыть его и несколько страниц вставить между уплотнительной резинкой и стеклом

, главное, чтобы страницы входили плотно иначе на кочках стекло может опуститься.

Сделав такую не хитрую манипуляцию, можно спокойно ехать в сервис и уже там устранять неисправность.

Спасибо за внимание!

Если совет вам понравился, то ставьте лайк и подписывайтесь на канал, я буду очень благодарен!

Источник

Как отремонтировать стеклоподъемники автомобиля

Виды стеклоподъемников, основные причины выхода из строя механизма, способы ремонта и замены. Видео о ремонте стеклоподъемника.

Современный автомобиль оборудован системой кондиционирования, которая поддерживает комфортную температуру внутри салона. Но иногда возникает необходимость приоткрыть или закрыть окна – впустить поток свежего воздуха в салон или, наоборот, защититься от внешней среды.

Беспрепятственно закрывать и открывать окна позволяют стеклоподъемники – механизмы, которые регулируют эту функцию в автомобиле. Важно, чтобы они работали бесперебойно и не создавали проблем. Что же делать, если эти механизмы вдруг начали давать сбой? Можно ли отремонтировать их самостоятельно?

Какие виды стеклоподъемников существуют

Тросовый. Принцип работы у этого типа ЭСП такой же, как и у ручного, где использовалась рукоятка для поднятия стекла. В современном стеклоподъемнике тросового типа нет рукоятки, а есть кнопка для управления. Привод работает на вращающемся валу электродвигателя. Зубчатое колесо и шкивы взаимодействуют с тросом, поддерживающим стекло.

Несмотря на то, что данный тип стеклоподъемника часто выходит из строя, его легко отремонтировать. Стекло поднимается и опускается посредством тросика, сам процесс довольно медленный, поскольку данный тип привода можно считать недостаточно сильным, с затруднением преодолевающим сопротивление от уплотнительной резины окна. Мотор этого механизма часто выходит из строя из-за перегрева. Если произойдет хотя бы минимальный перекос стекла, шестерня из пластика будет испытывать сильную нагрузку, что приведет к ее прекосу и поломке, вследствие чего и весь механизм стеклоподъемника выйдет из строя.

Реечный. Более простая конструкция на основе тросового механизма. Здесь также вал электродвигателя приводит в движение зубчатое колесо, при этом поднятием и опусканием стекла занимается зубчатая рейка.

К недостаткам данного типа стеклоподъемников можно отнести то, что они нуждаются в регулярной смазке, так как шестерни их механизма изготавливаются из пластика, вследствие чего быстро изнашивается, а весь механизм из-за этого выходит из строя. К достоинствам относится небольшая шумность при работе, ровная фиксация стекол, поэтому при закрытии стекло не перекашивается и окно закрывается плотно.

Рычажный. Это устройство, в котором есть две большие шестерни, с рычагом каждая. Рычаг укреплен шарнирами на каретке стекол. Электропривод поворачивает рычаги, а они поднимают стекла или опускают их.

Достоинства конструкции – ее простота и небольшой размер. Это самые надежные механизмы по сравнению с предыдущими. Они имеют самый долгий срок действия и ломаются позже других. К недостаткам относится значительно потребление мощности аккумулятора, что может привести даже к разряду батареи. Кроме того, данная система работает медленно в старых автомобилях. Если он установлена на машины последних поколений, то стеклоподъемники этого типа самые удобные в использовании.

Электрическая система стеклоподъемного механизма

Система для открытия или закрытия окон может быть механической или электрической. Последняя в подавляющем большинстве случаев устанавливается на легковые автомобили. Электрическая система включает регулирующий электромотор, провода, выключатель и сами стекла. Нажатием на кнопку, расположенную на двери, приводится в движение механизм, который опускает или поднимает стекло.

Устройство электропривода СП следующее: маленький редуктор червячно-шестеренчатый, где червяк на валу зацепляется шестерней. Реверсивный двигатель позволяет менять сторону вращения, что дает возможность как поднимать, так и опускать стекло. Крутящий момент поступает от электромоторчика к механизму привода, передается к приводному ролику, откуда трос, рычаг или рейка начинают поднимать или опускать стекло.

Система размещена в двери автомобиля, там же установлен моторчик, реле для контроля прохождения электрического тока. Если при положении ключа «ON» и при нажатии на кнопку опускания стекла оно не реагирует или заедает, то стеклоподъемник неисправен, и нужно искать причины поломки и попробовать его починить.

Основные причины поломки стеклоподъемников

Выход из строя ЭСП может быть по разным причинам:

Какие сбои могут наблюдаться в ЭСП:

Как произвести ремонт ЭСП самостоятельно

Чтобы начать ремонт, придется разобрать дверь, поскольку стеклоподъемный механизм размещается именно там. Первым делом следует проверить предохранители, наиболее часто причина поломок кроется в них. Чтобы диагностировать «вину» кнопки в неполадках, нужно попытаться поднять стекло с блока управления СП. Если с блока это удается сделать, значит, кнопка действительно неисправна. Послушайте, работает ли моторчик в стеклоподъемной системе. При звуке его работы и отсутствия реакции стекла можно сделать вывод о неисправности подъемного механизма – это повод разобрать дверь.

Заменить кнопку стеклоподъемника

Чтобы заменить неисправную кнопку, дверь разбирать нет необходимости. Снимается верхняя пластиковая часть клавиши поднятия, чтобы открыть сам механизм и подведенные к нему провода.

Заглушки снимайте чем-либо острым – ножом, к примеру, поддев аккуратно пластик кнопки. Контакты и провода внимательно осмотрите, не отвалились ли они от контактов. Проверьте мультиметром подозрительный элемент – если ток есть, значит причина в окислении контактной группы. Ремонт будет состоять в чистке контактов и перепайке проводка.

В случае, если кнопка не реагирует на прибор и ток не проводится, кнопку придется поставить новую, после чего установить сверху пластиковый корпус.

Заменить электродвигатель

Чтобы произвести ремонт такой детали, как моторчик ЭСП, все-таки понадобится дверь автомобиля разобрать. Снимаем обшивку: для начала обесточить аккумулятор, сняв клеммы, чтобы не произошло короткое замыкание. Чем-либо острым снять ручки и колпачки, декоративные детали с дверей, аккуратно отсоединяя клипсы и защелки. Снять накладки динамиков с двери. Поддевая осторожно края обшивки на двери по периметру, двигаясь по часовой стрелке (или наоборот), снять всю обшивку.

Провода динамиков и лампочек порога также отсоединить от обшивки двери. Вашим глазам предстанет система стеклоподъемника, которую можно осмотреть и диагностировать на предмет неисправностей. Если мотор не подает признаков жизни при проверке его мультиметром, то далее снимаем навесные компоненты – рычаги, шестерни. Мотор снимаем с крепежных болтов и устанавливаем новый, который приобретен заранее. После навески мотора нужно смазать стыки с шестерней маслом либо предназначенной для этого смазкой.

Повреждена пластиковая шестерня

Если поломались зубцы, треснула и раскрошилась шестерня, изготовленная из пластика, которая находится на редукторе, то ее нужно попросту заменить на новую, так как починить эту деталь не получится. Пластиковые шестеренки или рейки – это слабое место стеклоподъемников. Они часто выходят из строя, так как срок службы пластмассы не так уж долговечен, сам материал мягкий и легко разрушается. Для замены дверная панель разбирается, деталь извлекается и меняется на исправную, после чего дверная панель монтируется на свое место.

Погнулись направляющие

В этом случае можно попытаться их выправить, однако лучше всего заменить поврежденные детали новыми. Такие неисправности могут стать следствием аварии, произошедшей с автомобилем.

Поломались рычаги

Случается редко, но все же происходит такая неприятность, как сломанные рычаги в механизме стеклоподъемников. Ремонту они не подлежат, их нужно заменить на новые.

Оборвался тросик

Его можно только заменить на новый, восстановить поврежденный не получится. Обрыв тросика может произойти по разным причинам: истек срок службы всего механизма, что может произойти из-за резкого перепада температур. Замерзший зимой автомобиль быстро прогревается, и при этом включается стеклоподъемник. Для устранения неполадки дверь нужно будет разобрать, затем снять порванный тросик с механизма стеклоподъемника. Установите и отрегулируйте новый трос. Стоит обратить внимание не то, что замену нужно производить только с закрытыми стеклами.

Высохла смазка

Снимите узел, хорошо его почистите, затем смажьте и установите на прежнее место. Смазывать нужно постараться все детали, внимание уделите тросику. Для этого годится густая смазка – литол-24 или солидол, при этом наносить нужно небольшое количество смазочного материала.

Заменить стеклоподъемник полностью

Возможно, придется менять не какую-то отдельную деталь, а весь механизм целиком вместе с моторчиком и подъемным механизмом. Следуйте по следующему плану: обесточьте аккумуляторную батарею, сняв клемму с «минуса». Дверную обшивку осторожно снять. Добраться до болтов верхней части можно, подняв и опустив стекло. Сделав это, болты нужно выкрутить.

Стекло надо поднять руками до упора и зафиксировать деревянными или пластмассовыми клиньями. Панель с проводами отсоединить от подъемного механизма. Открутить гайки, которые держат редуктор, и те, которые держат направляющую данного механизма. Сняв крепления, нужно вынуть стеклоподъемник из отверстия. Следите за надежностью фиксации оконного стекла. Поставьте новый механизм, повторяя шаги в обратном направлении.

Устраняем неисправности электросистемы стеклоподъемников

Наиболее частыми проблемами в электрике являются следующие:

Проверять на неисправность систему следует в этом же порядке. Сначала проверяем работу предохранителей и блока управления. Когда вы заметите нерабочее состояние одного конкретного стеклоподъемника, то первым делом проверьте электрическую сеть до кнопки, после этого кнопку, затем проводка до двигателя обследуется на предмет прохождения тока, и в заключение сам двигатель.

Предохранитель. Чтобы проверить и заменить при необходимости перегоревшие предохранители, возьмите руководство пользователя вашего автомобиля, чтобы точно узнать, где расположен блок предохранителей. Если предохранитель нужно заменить, выньте его из зажима без раскручивания и рывков. Проверьте тестером 12 В рабочее состояние. Поставьте новый предохранитель, купленный заранее, после чего блок закройте. Затем подайте питание и проверьте, как открываются и закрываются окна.

Проводка. Чтобы выявить проблему с электропроводкой, ее нужно диагностировать при помощи тестера 12 В. Начиная от блока предохранителей, проверьте всю проводку до кнопки включения. Если на каком-то участке прибор покажет падение напряжения, то там может обнаружиться некачественный разъем или ржавчина на проводах. В этом случае нужно соединить коннектором поврежденный провод, затем проверить, как работают окна.

Переключатели (кнопки). Откройте панель переключателей стеклоподъемников и проверьте его вольтметром, чтобы оценить напряжение. Если у кнопки переключателя оно упало, проверьте провода и закрепите соединение в кнопке. Для проверки применяйте исправный переключатель с другой двери.

Двигатель. Чтобы проверить электросистему моторчика ЭСП, поставьте перемычку соединения плюса вилки моторчика с вольтметром. При переключении тумблера щупы будут загораться попеременно при исправном двигателе, а окно будет ходить свободно. Не должно быть замедления. При отрицательном тесте двигатель замените.

Заключение

Отремонтировать электрические стеклоподъемники вполне можно и самостоятельно. Для этого нужно очень внимательно изучить схему электропроводки вашего автомобиля, приобрести новые детали для замены вышедших из строя. Под рукой у вас должны быть вспомогательные инструменты для демонтажа и диагностики электросети. Если есть сомнения в своих силах, то лучше отогнать автомобиль для ремонта на ремонтные площадки.

Видео про ремонт стеклоподъемника:
