Как почистить прикуриватель в машине

Ремонт прикуривателя и небольшой, но приятный бонус

Полночь. Возвращаюсь с работы. Звонок: «подтягивайся в гараж, нужен твой насос и поболтаем». Было это где-то в период, когда все уже начали переобуваться на зиму, а у друга одно колесо с зимней резиной лежало на диске.

Воткнули компрессор в мой прикуриватель, накачали до 1.8 атмосфер и насос затих. «Наверное предохранитель», — подумал я, но не тут то было, — целый!

Быстрый поиск в гугл в два телефона дал понять, что на обратной стороне прикуривателя есть так называемый плавкий предохранитель (по факту — заизолированная проволока), который перегорает еще раньше обычного. Чтобы до него добраться, нужно разобрать всю центральную панель. Сразу возникает вопрос: на кой чёрт это нужно? Ведь обычный предохранитель поменять гораздо проще! Почему горит не он?

Сразу браться за ремонт мы не стали, и около двух месяцев я ездил без прикуривателя. И всё бы ничего, но неудобно, когда в машине нет зарядки для телефона, да и бесит меня, когда что-то не работает. За эти пару месяцев успел прийти набор пластиковых девайсов для разбора пластика салона, и я насмотрелся видео в ютубе, как добраться до прикуривателя и всё исправить.

И вот время пришло. Так совпало, что я и виновник сего происшествия были свободны в выходной день и принялись за работу.

Как разобрать центральную консоль:
1) выкладываем всё из подлокотника и на его передней стенке сверху пластиковой лопаткой поддеваем пластик и отщёлкиваем две защёлки и еще две защёлки рядом с селектором КПП (рукчку селектора можно не скручивать и сам селектор не трогать — пластик снимается и так)
2) аккуратно поднимите пластик и отсоедините фишку подогрева сидений, чтобы не оборвать провода (полностью убрать пластик в сторону мне не дал провод AUXа, который выведен близко к прикуривателю)
3) отсоедините фишку прикуривателя и можете его выкручивать (на всякий случай, запомните или сфотайте, как всё выглядит сзади, чтобы потом собрать обратно)

4) удаляем перегоревший проводок, на его место вставляем новый медный (не забываем про изоляцию)
5) собираем всё в обратном порядке

Приятным бонусом стало то, что причиной неработающего подогрева оказалась всего лишь фишка, которая по какой-то причине была отсоединена. Подключили, проверили — огонь: греет жЕпу и поясницу) Теперь в машине работает каждая кнопочка и функция.

Ну и второй вопрос: под что эти выводы на фото ниже? (просто закреплены под пластиком и не подсоединены ни к чему)

Ссылка на разбор панели:

а тут непосредственно прикуриватель чинят:

Источник

27. Чистка подсветки пепельницы и прикуривателя/розетки

Вы замечали как много вокруг злых и раздражённых людей? А всё почему?
Они недовольны своей жизнью, работой, отсутствием сил, мотивации, желаемых возможностей. Нас загоняют в эту гонку с препятствиями в виде жилищной площади в новых комплексах, шмоток из новой коллекции, не особо нужной новой техники…да что там, мы и сами охотно лезем в эту петлю, потому что работает «чем я хуже, чем остальные». Что с этим делать?

Я принимаю «JDM-терапию» каждый раз, когда начинаю загоняться. Немного помогает…

Вот как это работает:
1. Начал загоняться по одному из вышеперечисленных пунктов или по нескольким — Сходи до машины, посиди в ней или посмотри на неё в окно пару минут, полюбуйся. Не помогло? Тогда…

2. Вспомни, что нужно делать в машине, НО важно не переусердствовать на данном шаге, иначе можно загнаться ещё сильнее.

3. Это можно сделать прямо сейчас? Если НЕТ, то переходи обратно к пункту 1 или 2, если ДА, то…

4. Бросай всё и беги скорее к машине!

5. Делай задуманное с любовью, на расслабоне. Кайфуй от процесса!

6. Обязательно всё фотографируй и снимай видео. Делись с друзьями и такими же как ты!

7. Добейся результата, который будет тебя радовать. Кайфуй! Ты творец, ты художник!

После этого становится легче…

Именно так, принимая «JDM-терапию», я и осуществил чистку подсветки пепельницы и прикуривателя и многое другое 🙂

Что было не так? Да плохо подсвечивалась как сама пепелка, так и кольцо вокруг прикуривателя, несмотря на новую лампу Koito E1590.

Для начала снимаем и несём в помещение блок пепельницы и прикуривателя. Кстати, под этим блоком можно всё почистить от грязи и пыли, её там, поверьте, не мало. Как это делать я описывал в статье «6. Подсветка климата и селектора. Чистка световодов, замена ламп».

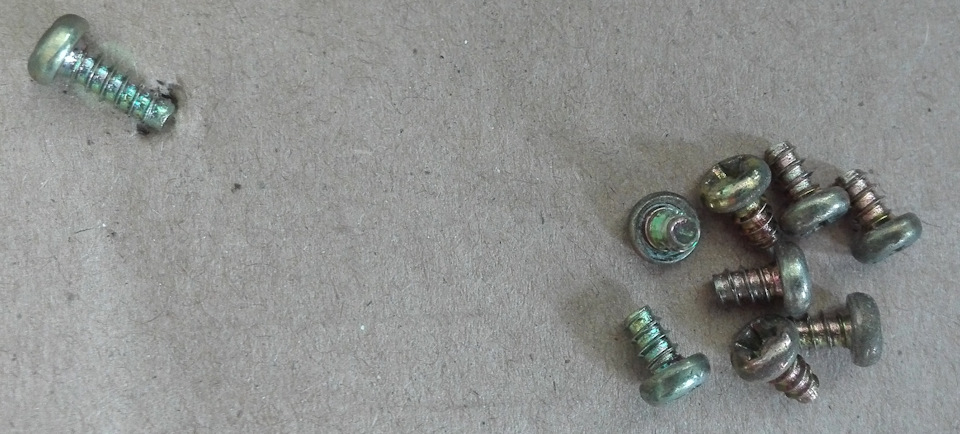

Откручиваем винты по периметру внутренностей металлической части.

Длинный винт на фото выше — это винт, фиксирующий световод на подсветку пепельницы.

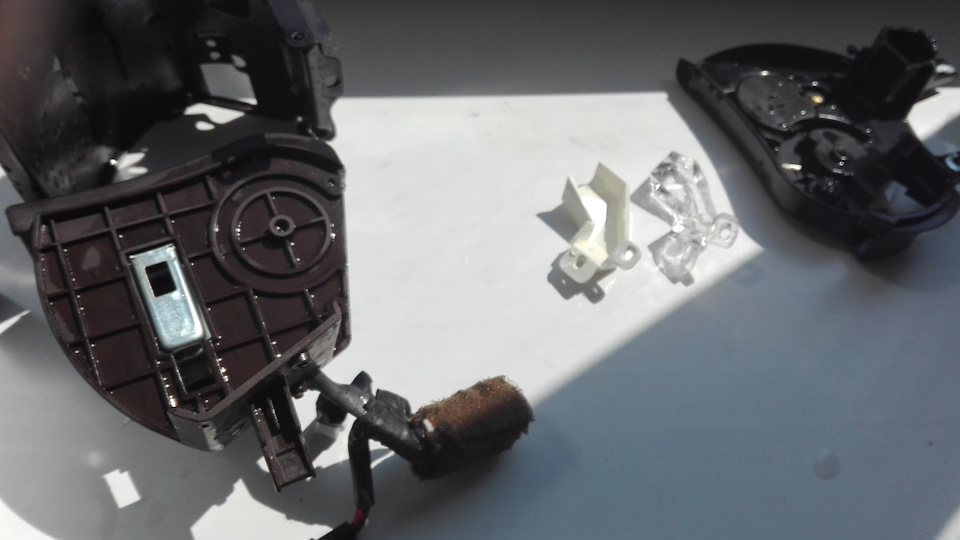

Извлекаем сам световод. Он, конечно, весьма загажен за годы эксплуатации…

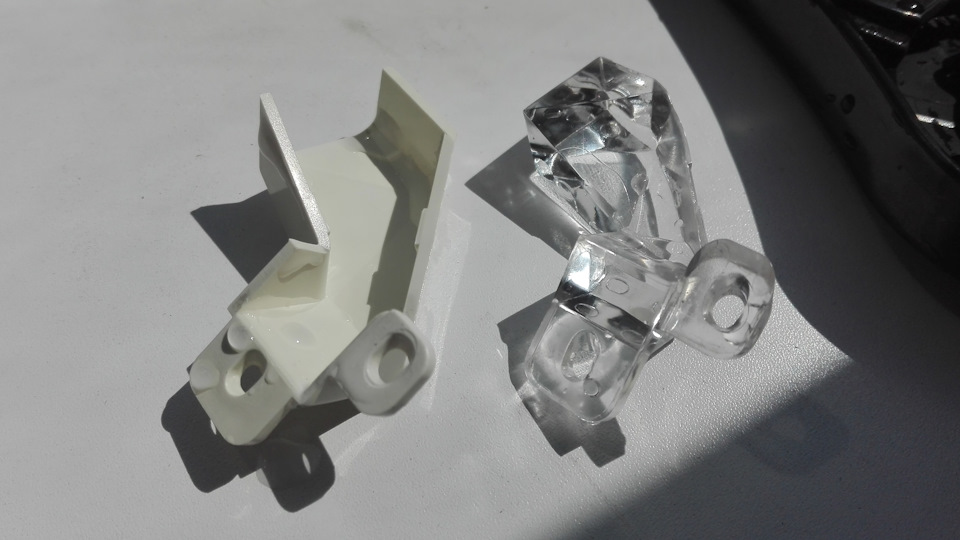

Промываем световод в мыльной воде. То же самое делаем и со всеми другими деталями.

Теперь о подсветке прикуривателя.

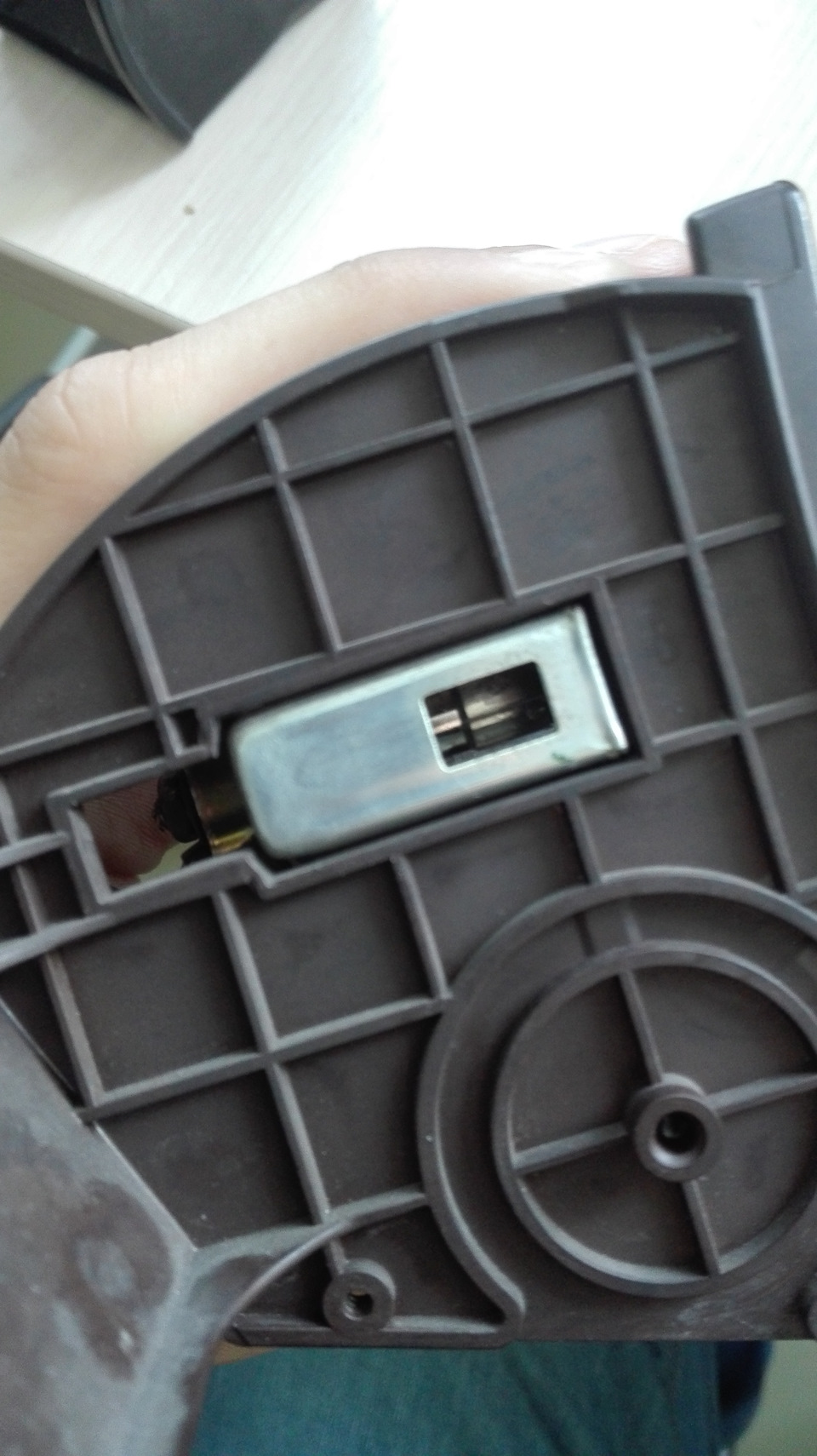

Её засвечивает лампа через это отверстие, внутри которого световод в форме того самого кольца:

Внутри отверстия световод почистить сложно, но можно организовать промывку мощным напором воды или как минимум почистить ушными палочками или тонкой отвёрткой/зубочисткой обмотанной влажной салфеткой — чем чистить, тут уж на ваш выбор.

После сушки собираем всё обратно и устанавливаем в машину.
Эффект будет заметен.

В пепельнице я храню набор флешек с различными плейлистами под настроение, так что хорошая подсветка в ней мне очень удобна.

В прикуривателе у меня блок с USB-зарядными портами, который ставится «западлицо» и выглядит, словно это какая-то стоковая опция.

Теперь он достаточно эффектно подсвечивается. Я доволен. Всем советую
(＠＾◡＾)

Источник

Автоприкуриватель: назначение, устройство, возможности опции

Принцип работы

Автомобильный прикуриватель состоит из нескольких элементов: металлического патрона и гнезда, куда он вставляется. К корпусу подведен постоянный минус, а на внешнюю оболочку приходит плюс. При нажатии на кнопку контакты замыкаются и металлическая спираль, расположенная внутри автомобильного прикуривателя, начинает разогреваться. По достижении максимальной температуры срабатывает термореле, которое отщелкивает прибор в первоначальное положение.

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Схема подключения

К автомобильному прикуривателю стандартной конструкции приходят три провода.

Как правильно подключить

К стандартному автоприкуривателю подходит треконтактный штекер. Перед тем как заняться установкой дополнительного устройства, необходимо понять, как работает автомобильный прикуриватель и выучить распиновку.

Схема подключения выглядит так.

Вариант монтирования напрямую к аккумулятору

Есть способ подключения непосредственно к автомобильной батарее. Эта схема имеет преимущества. Нужно знать, как подключить прикуриватель напрямую к аккумулятору. Это позволит избежать вмешательств в саму проводку. Работа займет меньше времени, плюсовые провода следует вывести напрямую к аккумулятору, а минусовой провод – прикрепить к автомобильному кузову.

Необходимо подобрать нужные запчасти. Первоначально, это касается проводов. Каждый квадратный миллиметр сечения рассчитан на 5 – 10 ампер тока. Следует брать провод с запасом. Сечения 3 – 5 мм вполне достаточно для передачи необходимого напряжения. В противном случае провода могут обгорать, что приведет к опасности короткого замыкания. Цепь стоит провести через дополнительный предохранитель с номиналом, указанным производителем.

Правила использования

Чтобы продлить срок жизни автомобильного прикуривателя, следует выполнять несколько рекомендаций.

Что подключается к прикуривателю

При подключении приборов через прикуриватель нужно учитывать — нагрузка не должна превышать 180 Вт. Если используется разветвитель, то данное требование относится ко всем потребителям (суммарное значение не свыше 180). Присоединять кипятильники, электрочайники и иные мощные приборы бессмысленно — ждать нагрева придется долго, нужен постоянный контроль. Для приготовления горячей воды целесообразнее использовать туристические принадлежности: газовые горелки, примусы и тому подобное.

Чего нельзя делать?

Чтобы автомобильный прикуриватель прослужил дольше, стоит избегать некоторых ошибок.

Как усовершенствовать готовый прикуриватель

Многие автолюбители приобретают специальный блок разветвителя, позволяющий подключать несколько устройств в один разъем (см. фото). Однако устройство прикуривателя автомобиля, а также сечение проводов, не позволяет максимально эффективно эксплуатировать его.
Подключение нескольких девайсов приводит к превышению напряжения или силы тока, вследствие чего перегорает предохранитель или выгорают провода. Тогда требуется отремонтировать прибор. Можно усовершенствовать устройство, выбрав более толстые кабели, подходящие к автоприкуривателю.

Миллиметр сечения рассчитан на силу тока порядка 5 – 10 ампер. Если в гнездо подключается устройство, мощностью 300 – 500 ватт, то сила достигнет значения 25 – 40 ампер. Потребуются провода с сечением 4 – 6 мм. Подобная усиленная конструкция проработает долгое время, не доставляя проблем. Можно подключить дополнительное гнездо по инструкции, описанной ранее.

Сколько вольт у прикуривателя автомобиля?

Напряжение сети стационарно. Оно составляет 12 вольт, приходящие непосредственно с аккумулятора. Сама же батарея питается от генератора, производящего постоянный ток до 50 вольт. Однако через специальное реле зарядки вольтаж выравнивается до указанного значения.
После ремонта, замены или установки дополнительного прикуривателя в автомобиле, следует обзавестись вольтметром, чтобы проверить правильность подключения. Выключаем зажигания и измеряем, сколько вольт выдает аккумуляторная батарея. Затем включаем питание и заново измеряем показатель. Если вольтаж просел больше, чем на 0,5 вольта, то где-то есть короткое замыкание или перепутана полярность проводов.

Где и как красиво врезать прикуриватель

Стоит определить место установки прибора. Устанавливать дополнительный прикуриватель в автомобиле можно в любом удобном месте. Владелец должен самостоятельно вычислить наиболее удобные места. Как правило, это район задних сидений (трансмиссионный тоннель между пассажирами заднего ряда) или багажник (сюда удобно подсоединять компрессор для подкачки колес). Главное – правильно подключать устройство и соблюдать полярность.

Устройство

Ниже на фото изображен рисунок автомобильного прикуривателя:

Гнездо прикуривателя

Сегодня прибор практически не используется для своей первоначальной цели – поджигания сигарет. Теперь разъем для прикуривателя расценивается как стандартная 12-вольтовая розетка для подключения электрических аксессуаров. Среди самых распространенных устройств, подключаемых к автомобильному прикуривателю:

Правила пользования

Так как все приборы, подключаемые к прикуривателю электрические, то следует соблюдать правила пользования электрическими устройствами:

Правила пользования прикуривателем

– не превышать общую разрешенную нагрузку на прикуриватель (узнаем из тех описаний и инструкций на приборы);

– при пользовании разветвителем, необходимо складывать мощность всех потребителей;

– не следует забывать о том, что прикуриватель для машины постоянно запитан к системе и даже при выключении зажигания, остается потребление подключенных приборов. При не внимательном обращении существует риск полного разряда аккумулятора или выхода из строя частичной или всей бортовой сети.

Еще следует поделиться неприятной новостью

Если вы подключаете любое (даже сертифицированное) устройство в гнездо прикуривателя, кроме самого штатного прикуривателя – вы автоматически лишаетесь гарантии от завода изготовителя на автомобиль. Известны случаи возгорания машин из за качества дополнительного оборудования или переходников. Особенно это касается китайских горе – производителей, но как показывает реальность, многие отечественные «бизнесмены» с удовольствием переняли опыт китайских коллег и производят «фуфло» ничем не хуже, а иногда даже и «лучше» своих оппонентов.

Возможно, стоит сто раз подумать, прежде чем пользоваться такими устройствами.

Доработка прикуривателя

Некоторые водители модернизируют устройство, устанавливая дополнительный разъем. Для этого потребуется обзавестись инструментом.

Далее приступаем к установке дополнительного девайса своими руками.

Перед работой надо купить подходящие запчасти. Желательно приобретать оригинальные детали. Цена прикуривателя составляет от 300 до 1500 рублей.

Как сделать дополнительный прикуриватель?

При наличии необходимого инструмента и запчастей, следует приступать к работе по монтажу.

Автомобильный обогреватель

В холодное время года к автоприкуривателю можно подключить специальный прибор. Он представляет собой своеобразный 12-вольтовый фен. Внутри него расположена тонкая спираль, которая нагревается от цепи, а через нее проходит воздух.

Есть различные устройства – одни помогают прогреть салон авто зимой, а другие обладают дополнительным шнуром и являются переносными. С их помощью можно нагреть проблемные места (заднее стекло). Есть специальные подкладки под сиденья с элементами нагрева. Мощность таких приборов колеблется вблизи отметки 200 Ватт.

Подключение термокружки

Еще один девайс, часто используемый в автомобиле в холодную пору – посуда с подогревом. Термокружка сделана по принципу термоса – с нержавеющей внутренней частью и пластиковым корпусом. Однако прибор имеет дополнительный штекер для подключения в разъем прикуривателя. Благодаря этому водитель может разогреть налитую жидкость до температуры порядка 70 градусов и поддерживать этот показатель длительное время.

USB розетка

Часто водители ставят вместо прикуривателя дополнительный разъем. USB-розетка позволяет подключать различные электронные гаджеты типа:

Есть несколько вариаций переходников с автоприкуривателя на USB-розетку.

Апгрейд

Каждый год на рынке появляются все новые и новые автомобильные аксессуары. Чтобы успешно использовать их в салоне автомобиля, придется добавить к уже имеющимся гнездам дополнительные проёмы или разветвители.

Разветвитель – это блок, в котором расположено 2-3 дополнительных гнезда. Блок подключают к прикуривателю с помощью разъема, соединённого с контактами тройника через провод.

Блок разветвителя закрепляют на передней панели с помощью силиконового герметика или двухстороннего скотча. Таким образом, у водителя появляется возможность подключать с помощью прикуривателя не одно, а сразу несколько автомобильных аксессуаров.

Помощь для аккумулятора

Благодаря прикуривателю можно завести двигатель авто. При разрядке аккумуляторной батареи можно воспользоваться автоприкуривателем. Есть несколько вариантов решения ситуации:

Подзарядить аккумулятор. Есть устройство с двумя крокодилами на конце, для подключения к аккумуляторной батарее другого автомобиля, а второй конец – устанавливается в гнездо. Ток в прикуривателе автомобиля будет приходить к аккумулятору, заряжая его.

Пусковое устройство. В основе этого прибора лежит небольшая батарея необходимой емкости. Подключение осуществляется через стандартный разъем автоприкуривателя. Когда автомобиль не может завестись от батареи, устройство дает кратковременный мощный заряд, достаточный для пуска мотора. При стандартной езде он восполняет свой заряд от автомобильной цепи.

Источник

Как понять, почему не работает прикуриватель? Поиск виновника и восстановление работоспособности

Неработающий прикуриватель может серьезно раздражать, особенно в тех ситуациях, когда аккумулятор в смартфоне разряжается, а впереди ещё целый день. Эта проблема не относится к тем, которые мешают эксплуатации автомобиля, но она создаёт много неудобств, поэтому её лучше исправить.

Уже из самого названия понятно, что прикуриватель изначально создавался для прикуривания сигарет, но автомобилисты обычно используют его разъем для зарядки различной электроники, например, мобильных устройств, навигаторов, видеорегистраторов и т.д. Если в вашей машине прикуриватель не работает, проблему можно решить и это будет несложно, поверьте!

Основные причины неработоспособности прикуривателя в машине

Иногда пользователь подключает несколько гаджетов в гнездо прикуривателя, используя специальный тройник, что может привести к выходу из строя предохранителя. Или в результате небрежности в разъем попадают мелкие монеты, что приводит к замыканию внутри него. Это лишь два варианта развития событий.

Существует лишь три причины, почему прикуриватель в машине не работает:

• Перегоревший плавкий предохранитель.

• Посторонние предметы в гнезде.

• Отсутствие питания прикуривателя.

Зачем восстанавливать работоспособность прикуривателя в автомобиле?

Эта статья научит вас ремонтировать прикуриватель, экономя денежные средства. Вам не нужны какие-либо специфические навыки для решения этой задачи. Необходимо просто следовать подробному пошаговому руководству и результат не заставит себя долго ждать.

Основные причины, почему прикуриватель надо отремонтировать:

• Это удобно (мы же хотим пользоваться разъемом для зарядки различных устройств тогда, когда нам это нужно).

• Для диагностики возможных проблем в электрической проводке (особенно, если предохранитель перегорает уже несколько раз).

• Экономия денег на услуги электрика.

• Необходимость замены вышедших из строя деталей (к примеру, перегоревшего предохранителя или самого разъема прикуривателя).

• Замена неисправных деталей теми, что соответствуют вашим требованиям, с целью повышения безопасности.

Подготовка к ремонту автомобильного прикуривателя

Ещё до начала проведения работ, необходимо подготовить следующие инструменты:

• Цифровой мультиметр. Мультиметр – очень полезный прибор, который вы сможете использовать для диагностики электрической проводки автомобиля путем измерения напряжения, тока и сопротивления. Этот инструмент пригодится вам ещё не раз.

• Набор предохранителей. Если диагностика покажет, что причина неработающего прикуривателя заключается в перегоревшем предохранителе, его нужно будет просто заменить. В любом случае советуем купить целый набор разных автомобильных предохранителей и возить их с собой в машине.

• Съемник предохранителей. С помощью пинцета для предохранителей вы сможете легко вытащить неисправный элемент. Это также поможет вам избежать повреждения пластикового корпуса предохранителя во время его извлечения на тот случай, если он исправен и его надо установить обратно.

• Автомобильный пылесос. Компактный пылесос для автомобиля поможет вам удалять грязь и мусор в различных труднодоступных местах салона машины.

Теперь у вас есть все, что необходимо для проведения работ!

Пошаговая инструкция

• Проверка устройства-потребителя. Сначала проверьте свои гаджеты, подключившись к другим доступным гнездам. Если вы заметили, что устройство не заряжается от прикуривателя, необходимо убедиться в том, что оно заряжается от других источников питания. Подключите устройство к другому разъему прикуривателя или к сетевому зарядному устройству. Если процесс зарядки идет, значит, все-таки, не работает прикуриватель.

• Поиск предохранителя прикуривателя. Посмотрите в блок предохранителей и найдите тот, что отвечает за прикуриватель. Он может располагаться в салоне или в подкапотном пространстве. Информацию об этом ищите в руководстве по эксплуатации автомобиля.

В инструкции всегда приводится схема расположения предохранителей. Каждый из них обозначен определённым номером. После того как вы нашли в схеме тот, что отвечает за питание прикуривателя, проверьте его фактическое наличие в блоке предохранителей.

• Проверка предохранителя. Возьмите в руки мультиметр и установите режим проверки целостности или прозвонки цепи (символ, состоящий из нескольких параллельных дуг). Соедините черный щуп мультиметра с одной стороной предохранителя, а красный – с другой стороной. Вы должны услышать звуковой сигнал мультиметра. Если он есть, это значит, что предохранитель целый. Ещё раз убедитесь в том, что вы проверили именно предохранитель, отвечающий за прикуриватель. Если вы уверены в том, что тестируете именно этот предохранитель, и мультиметр издаёт звуковой сигнал, источником проблемы является не предохранитель.

Если мультиметр не подает звуковой сигнал, это признак неисправности предохранителя, поэтому его надо просто заменить.

• Замена перегоревшего предохранителя. Если предохранитель неисправен (именно он является источником проблем с прикуривателем в 90% случаев), его надо заменить. Возьмите съемник и аккуратно вытащите неисправный элемент. Как правило, вы увидите, что на корпусе предохранителя будут черные следы. Это явный признак того, что элемент перегорел. Возьмите новый предохранитель, но помните, что он должен соответствовать определенным требованиям. Это можно узнать из руководства по эксплуатации автомобиля. В большинстве случаев используются предохранители на 15 ампер. Установите новый элемент в то место, из которого был вытащен старый предохранитель. Аккуратно нажмите на него, чтобы он плотно встал в разъем.

• Проверка того, помогла ли замена предохранителя. Включите зажигание. Подключите гаджет к разъему прикуривателя и убедитесь в том, что он работает. Если да, то поздравляем! Если нет, придётся перейти к следующим шагам для проверки других возможных проблем.

• Проверка напряжения в блоке прикуривателя. Включите мультиметр в режим постоянного напряжения (DCV или V–). В этом режиме есть разные диапазоны измеряемого напряжения. Поскольку в нашем случае необходимо измерить 12В, переводим переключатель режимов на цифру 20В. Подключите красный щуп мультиметра к центральному контакту разъема прикуривателя, а черный щуп соедините с внешней частью разъема. Включите зажигание и посмотрите на экран мультиметра. Если вы увидели цифру около 12В, то разъем получает питание, и он должен работать. Если этих показаний нет, перейдите к следующему шагу.

• Проверка гнезда прикуривателя на наличие посторонних предметов.Убедитесь в том, что внутри разъема нет посторонних предметов и мусора. Они могут быть причиной плохого контакта. С помощью зубочистки удалите грязь внутри гнезда. В этом также поможет пылесос.

Ещё раз проверьте разъем прикуривателя на работоспособность. Если прикуриватель так и не заработал, его необходимо заменить.

Выводы

Неработающий прикуриватель может представлять собой серьезную проблему в тех случаях, когда возникает необходимость в срочной зарядке различной электроники. Но эта статья помогла вам узнать основные причины такой поломки. Вы легко сможете восстановить работоспособность разъема.
