Приветствую всех! Давненько я ни чего не писал в БЖ — не было повода. Нива немного чаще стала ездить, жене пришлось вынужденно пересесть на неё, в виду того что наша основная машина в ремонте, оборвало ремень ГРМ и загнуло клапана. Жена конечно сперва была в шоке от Нивы, но потом привыкла. И вот в один из прекрасных дней в одну из прекрасных ночей, я отвез прицеп с пчёлами за 150 км от дома, и возвращаясь обратно, услышал непонятный писк, который то появляется, то пропадает. Подумал ремень генератора пищит, проверил — в норме. Пошатал колеса передние, люфта нет. Ну и ладно… На следующий день решил поддомкратить передок и проверить люфт подшипников. Поднял, пошатал колесо и офигел, люфт ого-го какой! А когда на земле колесо стоит, то нет люфта… Пытался подтянуть, бесполезно. Замена. Ну и понеслось.

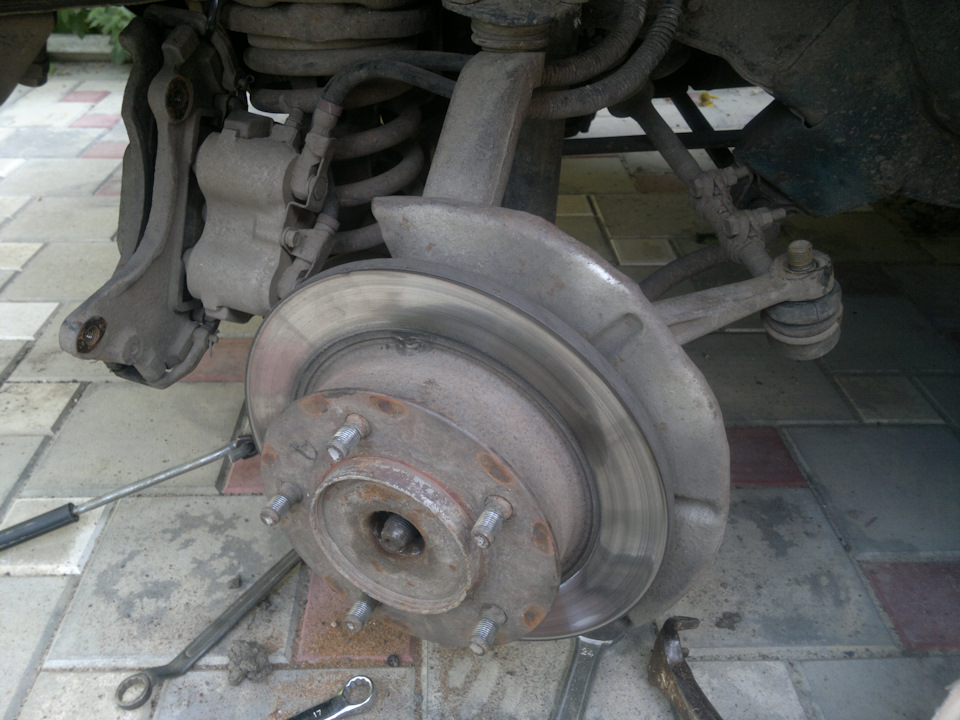

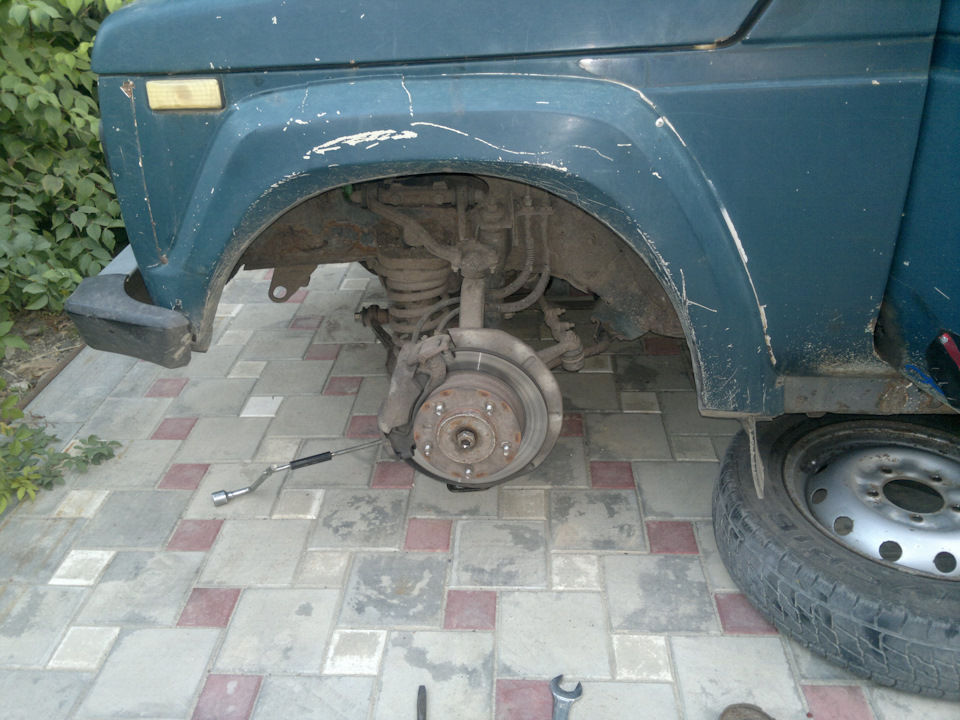

Снял колесо, открутил 2 болта крепления суппорта тормозного, подвесил его в сторонке. Почему то в инете многие пишут что нужно разбирать тормоза, вынимать колодки… У меня всё так снялось.
Далее выбил шарнир рулевой. У меня съёмника нет, поэтому пришлось помучатся с выбиванием.

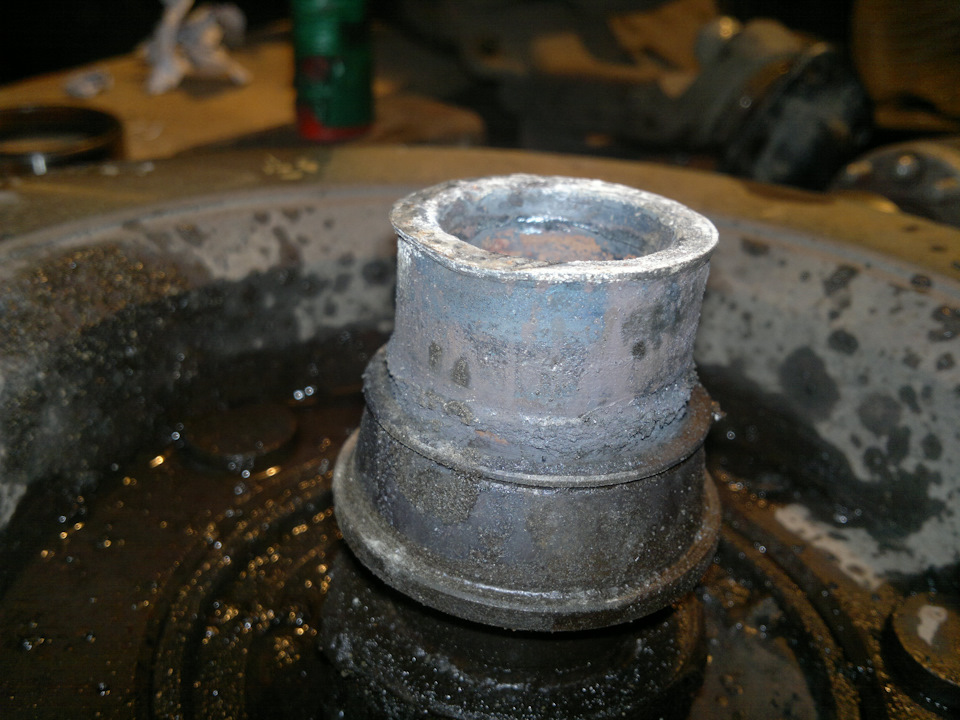

Когда всё снял, начал выбивать ступицу из поворотного кулака, а она не идет! Подшипником накатало буртик на краю ступицы и он мешает.
Пришлось греть ступицу резаком, до красна и потом она легко выбилась.

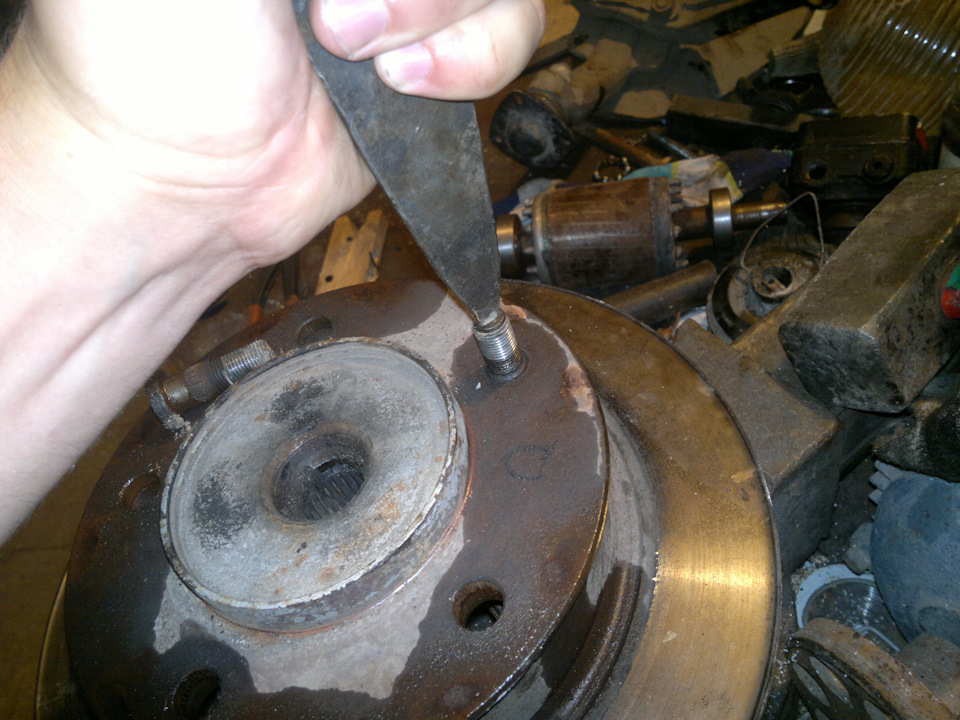

Старую ступицу в лом, но надо снять тормозной диск. А как? Выбивать шпильки! А они ох как туго выбиваются!
Купил ремкомплект ступицы за 600р. в котором: 2 подшипника, гайка ступицы, 2 сальника, смазка и почему то 2 одинаковых инструкции. Ну и купил ступицу за 750 р. Была итальянская за 1600р., но это слишком кашерно для Нивы. И ещё 3 шпильки 30*3=90р.
Замена ступичного подшипника Нива 2121 своими руками
Владельцы автомобиля ВАЗ Нива 2121 знают, что износ подшипника передней ступицы – постоянная проблема. Особенно она выражена в транспорте, постоянно эксплуатируемом в тяжёлых условиях. Ремонт можно провести самостоятельно, зная всю последовательность действий. Разберёмся, как поменять ступичный подшипник на Ниве своими руками и отрегулировать его.
Почему необходима замена?
Есть некоторые признаки, свидетельствующие, что требуется замена подшипника передней ступицы на Ниве. Самым первым признаком является странный звук, отличающийся от обычного при передвижении по дороге.
Если он появился, следует обратить внимание на следующие моменты:
Даже наличие одного признака может свидетельствовать о том, что передняя ступица Нивы 2121 требует замены. Разрушенный подшипник вызовет выход из строя шаровой опоры подвески и поломке полуоси. Это может привести к переворачиванию машины во время быстрой езды.
Большинство подшипников Нива 2121 выходит из строя на 100000 км. пробега, даже при условии заявленной износостойкости. Это обусловлено плохим состоянием дорог и постоянной эксплуатацией автомобиля в тяжёлых условиях. Кроме естественных причин поломки, может сказаться неправильная установка подшипника, недостаточное количество смазки и сильное натяжение.
Проверка ступичного подшипника
Как было сказано ранее, первым появляется необычный звук при движении по дороге. Точно определить поломку можно поворотом руля. При движении влево, машину заносит в правую сторону. То же происходит и при повороте вправо.
Проверяют износ подшипника при движении на низкой скорости в 15км/ч. Если при повороте руля влево, характерный звук исчезает – сломалась деталь на соответствующем колесе. Звук пропадает при движении в другую сторону? Значит, проблема в правом подшипнике.
Более точную диагностику можно провести, подняв автомобиль при помощи домкрата:
Люфт может быть вызван износом подвески или системы управления. Нужно попросить помощника зажать педаль тормоза и снова раскачать колесо. Если люфт остался при нажатии – проблема в подвеске. В противном случае, дело в износе подшипника.
Для замены ступичного подшипника ВАЗ 2121 необходимо расположить переднюю часть транспорта над пустым пространством, что обеспечит беспрепятственный доступ к нужным частям. Можно расположить машину на подъёмнике или над смотровой ямой.
Процесс замены детали проходит в следующей последовательности:
После завершения всех процессов, необходимо отсоединить подшипник от снования:
Ступичное основание необходимо полностью вычистить от отработанной смазки, после чего наносится свежий состав на внутреннюю поверхность и новый подшипник. Все элементы устанавливаются поэтапно в обратной последовательности. При заполнении ступичного основания все детали нужно хорошенько спрессовать с помощью подходящей по диаметру трубы.
Регулировка ступичного подшипника на ваз 2121
После замены переднего ступичного подшипника Нивы 2121 необходимо его отрегулировать. Перед этим на поворотный кулак закрепляют часовой индикатор. Его ножку упирают в ступицу колеса около регулировочной гайки. На шпильки надевают накидные ключи за кольца и фиксируют их гайками крепления колеса. За ключи ступицу проворачивают по направлению оси и проверяют величину смещения с помощью установленного ранее индикатора.
Если он больше 0,15мм, нужно снять гайку и заново отрегулировать подшипник:
По окончании работ гайку нужно застопорить.
Что ещё можно сделать?
Ступичный подшипник Нивы 4х4 не является очень прочным. Он часто ломается и требует ремонта. Чтобы не задумываться о постоянной замене подшипника ступицы переднего колеса ВАЗ 2121, можно использовать альтернативные подшипники, например, двурядные.
Они имеют преимущества над стандартными в ВАЗ 2121:
Конечно, перед установкой двурядного подшипника, требуется расточить ступицу до нужного размера. Да и детали имеют достаточно высокую стоимость. Но это компенсируется долгим сроком службы, избавляющим от необходимости постоянного ремонта.
Замена ступичного подшипника Нива 2121 достаточно проста. Она требует лишь наличия нужных инструментов и чёткого следования инструкции. Замену нужно проводить незамедлительно, если был обнаружен хотя бы один из признаков износа. В противном случае, автомобиль может перевернуться во время езды.
Зашумела трансмиссия, появился люфт колеса, при вывешивании. Долго тянул время, не было денег, прошло время ТО3, на котором надо было поменять смазку подшипников. Короче решил менять. Закупил 4 подшипника и 4 сальника у диллера Сибтрансавто за 2076 руб, что-то около 100 рублей одал за 2 гайки ступичных,
, в принципе все используют Литол24, — никто не жалуется. главное в этом деле герметичность сальников. Посмотрел ролики на ютубе, важную информацию почерпнул на форуме www.chevy-niva.ru/viewtop…=0&postorder=asc&start=30 Инструкцию выложенную на форуме для себя скорректировал. Были и некоторые засады. Итак. Машину загоняем в гараж, стопорим ручником, под задние колеса упоры.
Кто бы подумал в этом месте у меня произошел затык. При снятии скобы суппорта, необходимо вытащить Ось прижимного рычага суппорта. Ну не хотела она выходить, всё разворотил еле вытащил. Пришлось потом докупать, новая стоит 50 руб.
Выворачиваем колесо в сторону противоположную от меняемой. Откручиваем датчик АБС (болт№8).
Откручиваем гайку ступицы головка№27. Откручиваем по 3 болта№13 крепления верхней и нижней шаровых опор. Гайки самого шарового пальца не трогаем.
Разнимаем тормозной диск от ступицы. Снимаем защитный экран суппорта, откручиваем снимаем сошку рулевого механизма.
В случае если подшипники находятся в исправном состоянии, то просто удаляем старые сальники, вынимаем внутренние обоймы подшипников, промываем всё и переходим к пункту 15.
Разбираем новые подшипники. Запрессовываем внешние обоймы подшипников в ступицу. Для запрессовки используем внешние обоймы старых подшипников или подходящую оправку. Необходимо учитывать, что новые обоймы следует устанавливать широким краем внутрь ступицы. Внешний узкий край обоймы при запрессовке стараемся не замять. Перед запрессовкой можно паяльной лампой нагреть ступицу.
С одной стороны ступицы устанавливаем внутреннюю обойму подшипника, кольцо и запрессовываем новый сальник. Новый сальник запрессовываем с помощью старого. С другой стороны ступицы проделываем такую же операцию. Ступица с поворотным кулаком собрана и готова к установке. Не прилагая значительных усилий устанавливаем поворотный кулак со ступицей обратно на шлицы ШРУСа, наживляем гайку ступицы. Прикручиваем шаровые, сошку рулевого механизма. Ставим на место скобу суппорта, под 2 болта которой устанавливается защитный экран суппорта. Загибаем усики экрана на грани болтов, тем самым стопорим болты. Возвращаем на место суппорт и тормозные колодки. Еще раз проверяем все соединения. Домкратом поднимаем машину с подставки и устанавливаем колесо. Ударяя по колесу на 12 и 18 часов поочередно или просто прокручивая колесо, затягиваем гайку ступицы. Регулируем затяжку гайки ступицы.
Текст инструкции тоже частично позаимствовал у комрада Windy, на нашем форуме www.chevy-niva.ru/, надеюсь он за это на меня не обидится. Ведь инструкцию сохранял как бы для себя на будущее.
После сборки обкатал на трассе. Остались вопросы: нужно ли делать развал-схождение, подскажите.»>
Вот и меня постигла напасть — начался гул на скорости ококло 80 км/ч и появился люфт на обоих колесах, хотя регулировали мне их всего пару месяцев назад и все было нормально!
К сожалению человек (Миханик), который периодически ремонтирует мое авто решил уехать в отпуск, а другому человеку отдавать машинку как-то не легла душа, да и давно хотелось попробовать сделать это самому, но были опасения — все в один голос говорили, что там такой большой объем работ аж жуть!
Короче по совету Миханика купил съемник для шаровых и рулевых наконечников, смазка MOBIL осталась от замены крестовин, купил в “Хламени” (Тольяттинский гаражный рынок) два комплекта ремонтных набора для ступиц 2121!
Замену произвел в два вечера, на каждое колесо по вечеру после работы. Работа в принципе нормальная и не особо тяжелая, но без съемника делать там нехер — шаровые и рулевой наконечник думаю не снимешь!
Дальше все собираем в обратном порядке, тут уже нет ничего сложного.
Единственный момент — это затажка ступичных подшипников — по мнению Миханика регулировка ступичных подшипников производится без зазора, а его мнению я доверяю.
То есть предварительно закручиваем старые гайки, подтягивая последнюю до того момент пока не исчезнет люфт, но при этом колесо должно нормально делать при прокрутке около 2-2,5 оборота. После необходимо произвести пробную поездку (300-400 м) и опять же по совету Миханика нужно это сделать желательно по неровной дороге (грунтовка — для того, чтобы все встало на свои места) и после этого произвести аналогичную регулировку ступечных подшипников уже новыми гайками. Ну и как результат — опускаем колесо, закерниваем гайку, одеваем колпачок и все, машинка готова к долгой, будем надеятся надежной, эксплуатации!
Ремонтируем ступицу “Нивы-21213”
У моей старой “Нивы” болезнь. Ступичные подшипники справа долго не живут. Раз в год или два их меняю, причем вместе со ступицей, т.к., согласно инструкции, легким движением руки на себя ступица из поворотного кулака не достается и ее приходится выбивать вместе с подшипниками, а потом, осмотрев и заметив “проточки” на посадочном месте внутреннего подшипника и буртик, грустно иду покупать новую… Причем слева я ступицу менял только один раз или вообще не менял – сейчас уже не помню. Стараюсь без нужды не разбирать. Сегодня стал собирать ступицы после ремонта передней подвески и заметил различия у двух новых ступиц, купленных в разное время и в разных местах, а так же различия в их эксплуатации. Отличие странное и объяснить его я не могу. Заключается оно в наличии или отсутствии кольца в месте соприкосновения ступицы с торцом втулки поворотного кулака. Раньше я этим различием пренебрегал, т.к. разбирал ступицы в разное время и не было возможность сравнить дефекты на разных конструкциях.
Ступица тип 2. Куплена на авторынке за 550 рублей. Производитель не известен. Аналогичную по конструкции ступицу я приобретал в Пскове и еще несколько раз, с момента утраты оригинальной. Отличие в чуть более грубой обработке поверхности и наличии злосчастного кольца желтоватого цвета в месте соприкосновения с торцом поворотного кулака, там где у заводской ступицы просто проточка. Сфотографирована после сборки с тормозным диском.
Теперь собственно вопросы. 1. Как добиться правильного сопряжения поворотного кулака со ступицей с кольцом (Тип 2). Убрать кольцо со ступицы или с кулака? При сохранении обоих колец они трутся друг о друга и деформируются. Причем, как я понял, не обеспечивается правильная (до конца) посадка подшипников. 2. Как далеко нужно забивать сальник на фото выше. Достаточно или до упора? 3. Почему ступицы так быстро выходят из строя и в первую очередь изнашиваются посадочные места под внутренние подшипники с образованием буртика. Подшипники, по всей видимости, были бы еще рабочими, если бы не пришлось разбирать ступицу с кувалдой. 4. Насколько необходим монтаж распорных колец между подшипником и сальником? У меня уцелело только одно, а купить не удается. И как оно правильно ставится? Конусом к подшипнику или к сальнику. У меня стояло конусом к сальнику, но не уверен что правильно. 5. Надо ли набивать литол в сальники? Показания разнятся.
А теперь для тех кто дочитал до конца ответы на некоторые вопросы. Ступица с кольцом это ступица на Ниву-2121 – у нее немного другая конструкция ступичного узла. Она превращается в ступицу Нивы-21213 выковыриванием кольца из медного сплава. На Ниве 2121 на поворотный кулак не одевались грязеотражательные кольца (я неверно навал это кольцо “уплотнительным”). На Ниве-21213 они предусмотрены конструкцией поворотного кулака. Ставить на ступицу Нивы 21213 два кольца категорически не правильно. Надо ставить (обязательно) только грязеотражательное, одевающееся на поворотный кулак. Раньше я делал все правильно, но потом утратил эти сокровенные знания и когда пост писал решил что ставил всегда с медным кольцом, тем более что по какому-то недоразумению мне в последний раз собрали на сервисе старую ступицу со ступичным кольцом не демонтировав его. К чему это привело – видно на фото. Кстати, левую ступицу я так и не менял, а правая после этого ремонта ходит до сих пор.
Как снять ступичный подшипник на ниве
Как диагностировать поломку ступицы
Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.
Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник. Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник.
Существует несколько стадий износа ступичного подшипника:
Период времени между первой и пятой стадией при умеренной езде может составлять до 5 лет. При этом рекомендуется как можно раньше выполнить замену детали, дабы не подвергать автомобиль и жизнь водителя риску.
Что могло послужить причиной поломки подшипника Нива Шевроле:
Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.
Замена переднего ступичного подшипника на Нива Шевроле
Установку рекомендуется доверить профессионалам. Однако если у вас в наличии есть набор инструментов и свободное время, вполне реально выполнить замену самостоятельно. Прежде чем приступать к ремонту, необходимо посетить автомойку и особенно тщательно вымыть переднюю подвеску. Вторым важным этапом является правильный демонтаж детали. Для этого нужно заблокировать колесо и вытащить болты, с помощью которых крепятся колеса. Далее:
То, что колёса на автомобиле Нива Шевроле вращаются плавно, обуславливается наличием подшипников в ступицах. Они могут стоять как на передних, так и на задних колёсах. Предназначаются подшипники для снижения трения.
Если такие подшипники выходят из строя, то колесо перекашивается, и начинает неравномерно и быстро стираться резина . Если повредится подшипник при движении авто, то колесо просто заблокируется и перестанет вращаться. По этой причине важно уделять своевременное внимание подшипникам, особенно на Ниве Шевроле, так как автомобиль является внедорожником и потому испытывает большие нагрузки на ходовую.
На этом процесс замены подшипников ступицы на Нива Шевроле можно считать завершённым. После сборки следует проверить лёгкость вращения колеса.
Конструкция передней ступицы на Нива Шевроле
Ступица на авто является элементом, который соединяет колесо и вал привода. В ней есть два подшипника, которые и снижают силу трения при вращении на валу.
Такой зазор может со временем эксплуатации и при истирании деталей увеличиваться. В таком случае колёса начинают колебаться на осях, что и является причиной преждевременного износа резины. Чтобы исправить ситуацию, следует своевременно менять подшипники ступиц.
В заключении
В результате на детали возникает микротрещина, которая может стать причиной печального исхода. Поэтому всегда следует быть внимательным на дороге.
Использование полноприводного режима, езда в сложных условиях за городом, жесткая подвеска требует от владельца автомобиля Нива Шевроле производить время от времени ремонт подшипников.
Требование к осуществлению передачи вращения сделало ее структуру более сложной, однако общий подход к строению узла и его конструктивные особенности остались такими же.
Данное устройство можно встретить во всех моделях АвтоВаза и в большинстве машин других автопроизводителей, в том числе Шевроле Нива.
Главным его свойством является возможность регулировки люфта. Данный колесный узел больше всего нагружается при движении и сильнее подвержен износу. Если наблюдать (можно также найти наглядное видео в интернете), то со временем можно оценить, как поэтапно увеличивается люфт, вместе с появлением осевого колебания колеса.
Однако не стоит очень сильно затягивать гайки, ведь необходимо оставить небольшой зазор с учетом теплового расширения металла. Любая деталь не является вечной, поэтому в некоторый момент времени у вас не получится сделать регулировку осевого люфт и потребуется замена.
Как поменять подшипник ступицы собственноручно
(как и заднего) Шевроле Нива имеет точно такую же конструкцию, как и у старых машин, а их ремонт и замена выполняются по одной и той же схеме. Первоначально следует заехать на любую автомойку, где вам должны под высоким давлением тщательно помыть всю переднюю подвеску. Для кроссоверов данный совет особенно важен.
Внутреннюю обойму вместе с роликами необходимо после извлечения тщательно промыть с помощью керосина. После этого, вы получите возможность визуально оценить повреждение подшипника. Стоит помнить, что замена данных деталей происходит исключительно парами.
Если вы пронаблюдали один из этих признаков, вам требуется обзавестись новыми подшипниками для Шевроле Нива. В противном случае смене подлежит лишь смазка и сальник.
Выпрессовка происходит с помощью специальных насадок. Не выбрасывайте старую обойму, так как она пригодиться вам для монтажа новой детали.
В случае возникновения сложностей, вы всегда можете найти одно из многочисленных видео в интернете, где продемонстрирован данный процесс.
Ремонт ступицы: популярные ошибки и заблуждения
Ценители тюнингованных авто зачастую способны идти на радикальные изменения своих автомобилей. И мало какие ограничения существуют для них. Владельцы Нива Шевроле не исключение. Любители тюнинга бросили свой взор и на устройство переднего ступичного узла.
Часто на интернет-форумах в обсуждениях можно встретить совет (и даже соответствующие обучающие видео) о замене подшипника с помощью ступичного механизма, имеющего поворотный кулак от машины ВАЗ 2121, так как считается, что данная конструкция лучше по показателям надежности.
Однако это ошибочное мнение.
Да, затяжка произойдет без каких-либо трудностей, однако это сделает невозможным регулировку развала переднего колеса машины. Дело в том, что каждый кулак имеет отчетливые различия в размерах и углах осевого наклона. Но гораздо более глупыми являются советы, предписывающие обработать ступицу и вал на токарном станке.
Такой ремонт, как замена ступичного подшипника на ниве, можно без особых трудностей проделать самостоятельно. Ступичные подшипники на автомобиле ВАЗ 2121 и Шевроле Нива имеют совсем небольшой ресурс из-за конструкции подвески, по сравнению с другими полноприводными автомобилями, потому, этим деталям нужно уделять повышенное внимание, чтобы вовремя выявить неисправность.
Замена ступичного подшипника на ниве не предполагает ничего сложного, если следовать строго по инструкции. Любой, даже начинающий автовладелец справится с таким ремонтом. Не на всех вазах ступичные подшипники меняются одинаково. Конструкция ступицы автомобиля Нива отличается от конструкции других вазовских моделей, поэтому процесс замены подшипника также будет иметь свои отличия.
Симптомы и выявление изношенного ступичного подшипника
Когда ресурс подшипника ступицы на исходе при езде отчетливо слышен гул, это основной признак. Если прислушаться, можно понять, с какой стороны исходит этот гул. При движении на низких скоростях он не слишком заметён, и его легко можно спутать с шумом от резины, но, с набором скорости гул возрастает, что напоминает полёт в самолёте. Ездить с гудящим подшипником нельзя, ведь в скором времени он может просто разломаться на части, а это предполагает массу других проблем.
Если есть предположения, что подшипник исчерпал свой ресурс, то можно это проверить на стоящем автомобиле. Для этого нужно поддомкратить колесо, на подшипник которого падают подозрения и руками подергать колёсо по вертикали. Если присутствует люфт, то, с большой вероятностью виновен в этом подшипник.
Необходимые инструменты для работы
Процесс замены подшипника
После очистки колодца от старой смазки можно переходить к монтажу нового подшипника. Замена ступичного подшипника на ниве происходит в обратной последовательности, важно только не забыть набить внутрь свежей смазки «литол 24» и после установки поворотного кулака на автомобиль отрегулировать зазор в подшипниках.
Замена ступичного подшипника НИВА
Покажем как произвести замену ступичного подшипника в автомобиле НИВА. Для работы нам понадобится новые ступичные подшипники, два ступичных сальника, ну и стандартный набор инструментов автолюбителя. Весь процесс ремонта показан от начала и до конца, с подробными комментариями автора по ходу работы.
С проблемой гудящего подшипника ступицы владельцы данного автомобиля сталкиваются очень часто. Рекомендуется выполнить переделку под 108 подшипник, после этого нет нужны не в каких регулировках и подтяжках его раз в месяц. Если вы по каким то причинам не захотели менять ступичный подшипник, то сальники ступицы при разборе вы обязательно должны поменять.
Проверка ступицы и ступичного подшипника
Если при езде вы слышите звук, частота которого плавно уменьшается или увеличивается в зависимости от скорости. Для диагностики проблемы, можно использовать такой способ. Вывешиваем колесо, при этом под нижний рычаг подложит пенёк и опустим на него машину. Далее руками берём за низ и верх колеса и начинаем качать, если вы чувствуете люфт, то можно просто подтянуть подшипник. Если вам это не помогло, люфт по прежнему есть, то скорее всего ступица пришла в негодность и нуждается в замене. Если люфта нет, велика вероятность, что вышли из строя подшипники.
Звук неисправного ступичного подшипника глухой, его можно хорошо услышать при средней скорости в 60-80 км, если машина будет катится на нейтральной передаче.
Случай из практики
В автосервис приехал владелец НИВы, с жалобой на плохие тормоза. Когда нажималась педаль тормоза, она проваливалась в пол и только при повторном нажатии она работала как нужно. Всё указывало на то, что в тормозной системе воздух, но прокачка ничего не дала. В итоге выяснилось, что виной всему вышедшие из строя ступичные подшипника и сама ступица. Внутренняя обойма подшипника проворачивалась на ступице.
Стрелочками показана выработка и питтинг. Вот для сравнения так выглядит новая ступица.
Есть некоторые признаки, свидетельствующие, что требуется замена подшипника передней ступицы на Ниве. Самым первым признаком является странный звук, отличающийся от обычного при передвижении по дороге.
Как было сказано ранее, первым появляется необычный звук при движении по дороге. Точно определить поломку можно поворотом руля. При движении влево, машину заносит в правую сторону. То же происходит и при повороте вправо.
Ступичный подшипник Нивы 4х4 не является очень прочным. Он часто ломается и требует ремонта. Чтобы не задумываться о постоянной замене подшипника ступицы переднего колеса ВАЗ 2121, можно использовать альтернативные подшипники, например, двурядные.
