Как правильно пользоваться подъемником для авто

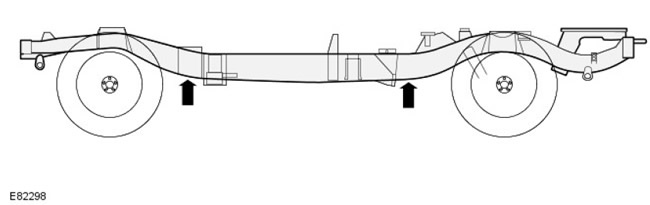

Подъем автомобиля на подъемнике (Дефендер 2007+)
Четырехстоечные подъемники для автомобиля
Установите автомобиль на подъемник таким образом, чтобы передок и задок автомобиля располагались на равном расстоянии от краев подъемника. Установите противооткатные упоры под колеса, выберите нейтральное положение на коробке передач и по возможности затяните стояночный тормоз.
Если требуется свобода вращения колес, используйте соответствующий подъемник, который поддерживает автомобиль под картеры мостов.
Двухстоечные подъемники для автомобиля
ПРЕДУПРЕЖДЕНИЕ: После подъема на желаемую высоту перед началом работы убедитесь в том, что автомобиль устойчив.
Испытание на роликовом стенде с опорой на четыре колеса
ПРЕДУПРЕЖДЕНИЕ: НЕ пытайтесь вращать отдельные колеса, когда автомобиль опирается на домкраты или опоры.
Если передние и и задние ролики вращаются с одинаковой скоростью и соблюдены обычные требования безопасности, принятые на станции технического обслуживания, то нет ограничений по скорости для испытаний, за исключением ограничений, связанных с шинами.
Испытание на роликовом стенде с опорой на два колеса
ВАЖНО: Если возможно, используйте для проверки тормозов роликовый стенд для четырех колес.
Если необходима проверка тормозов на роликовом стенде для двух колес, ее следует выполнять при снятом карданном вале, идущем к неподвижному мосту, и нейтральном положении основной коробки передач и раздаточной коробки. При проверке тормозов дайте двигателю возможность работать в режиме холостого хода, чтобы поддерживать разрежение в вакуумном усилителе тормозов.
Подъём автомобиля на подъёмнике
Данная статья актуальна для любой марки автомобиля
Ил. 1.1. Первая операция при подъеме автомобиля — автомобиль нужно правильно выставить в центре площадки подъемника
Ил. 1.3. Опорные площадки, расположенные на концах лап подъемника, можно поворачивать, подстраивая под конструкцию конкретной модели автомобиля
Ил. 1.5. Во многих подъемниках используются опорные площадки шарнирной конструкции, состоящие из двух секций. Повернув короткую секцию, можно поднять зону контакта опорной площадки с кузовом автомобиля над лапой подъемника, что часто бывает необходимым для предотвращения контакта кузова с лапами подъемника, приводящего к его повреждению
Ил. 1.2. На площадке подъемника в определенном месте закреплена специальная колесная площадка. Большинству автомобилей, чтобы занять правильную позицию на площадке подъемника, достаточно при заезде попасть левым передним колесом в центр этой площадки
Ил. 1.4. Телескопическая конструкция лап подъемника позволяет удлинять или укорачивать их, подстраивая под конструкцию конкретной модели автомобиля
Ил. 1.6. Повернув длинную секцию опорной площадки, можно еще выше поднять зону контакта опорной площадки с кузовом автомобиля. Такое положение опорной площадки требуется для безопасного подъема многих пикапов, автофургонов и спортивных автомобилей
Ил. 1.7. При подъеме грузовика или фургона, оснащенного подножками, могут потребоваться дополнительные, еще более высокие опорные площадки на лапах подъемника
Ил. 1.9. Опорные площадки выставляются под участками задней части кузова в соответствии с указаниями, приведенными в документации
Ил. 1.11. Убедившись, что все опорные площадки выставлены надлежащим образом, включают электромеханический привод подъемника и начинают подъем автомобиля
Ил. 1.8. Опорные площадки выставляются под участками передней части кузова в соответствии с указаниями, приведенными в инструкции по эксплуатации и/или инструкции по техническому обслуживанию конкретной модели автомобиля
Ил. 1.10. На этой фотографии видно, что лапы подъемника выставлены асимметрично — под передней частью автомобиля лапы короче, чем под задней. Такой вариант наилучшим образом подходит для легковых автомобилей — он позволяет водителю легко выйти из автомобиля, поскольку в этом случае опорные колонны подъемника не мешают широко открыть дверцу водителя
Ил. 1.12. Подняв автомобиль на небольшую (примерно фут — 30 см) высоту, подъемник останавливают, чтобы еще раз проверить, что все опорные площадки контактируют с кузовом или рамой автомобиля в надлежащих местах
Ил. 1.13. Покачав автомобиль, поднятый на небольшую высоту, проверяют устойчивость его положения на опорных площадках подъемника. Если автомобиль раскачивается, его опускают на землю и повторно выставляют опорные площадки. Если автомобиль устойчиво держится на опорных площадках, его поднимают на необходимую высоту. Обязательно следите за соблюдением правил техники безопасности при подъеме автомобиля и выполнении работ под ним
Ил. 1.15. При необходимости увеличить просвет между рычагами подъемника и кузовом можно поднять опорные площадки и выставить их под сварными кромками так, как показано на этой фотографии
Ил. 1.17. Опустив автомобиль на землю, убирают все лапы подъемника и проверяют, чтобы ничто не помешало вывести автомобиль с площадки подъемника
Ил. 1.14. Как видно на этой фотографии, опорная площадка выставлена таким образом, что контактирует по всей длине с кромкой сварного шва. В этом случае нагрузка распределяется по всей длине опорной площадки, что снижает вероятность деформирования или повреждения сварной кромки кузова
Ил. 1.16. После завершения технического обслуживания необходимо немного поднять автомобиль с помощью электромеханического привода подъемника и разблокировать подъемник. Только после этого автомобиль с помощью гидравлического механизма, управляемого специальным рычагом, плавно опускают на землю
Ил. 1.18. Осторожно выводят автомобиль с площадки подъемника. Обратите внимание на то, что все лапы полностью убраны из-под кузова, чтобы избежать наезда на них колес автомобиля во время его выезда с площадки подъемника
Как безопасно поднять машину на подъемнике?
Чтобы обслужить ходовую часть, элементы кузова и трансмиссии автомобиля, надо поднять его над землей или оказаться под машиной, установив ее на смотровую яму. Но лучше поднять машину на подъемнике и зафиксировать в данном положении при помощи винтовых предохранительных подпорок.
Казалось бы, все просто, но техника безопасности при работе с автомобильным подъемником содержит много важных подробностей. Важнее всего знать, как подвести опоры подъемника под машину, иначе безопасного ремонта не видать. Любое руководство по техобслуживанию легкового автомобиля или небольшого грузовика указывает, где на кузове располагаются специальные точки для подведения опорных площадок подъемника.
У относительно нового автомобиля водительская дверца снабжена специальной наклейкой с отмеченными на ней местами, под которые рекомендовано подводить опорную площадку подъемника на СТО или в гаражном боксе. Обычно эти точки соответствуют стандарту JRP-1284 SAE — Society of Automotive Engineers. Это Американское общество автомобильных инженеров.
Вот как правильно поднимать автомобиль на подъемнике, руководствуясь упомянутыми стандартами США:
Остановимся на сварных швах несущего кузова (рамные машины, как известно, поднимают за раму). Нельзя выносить опоры слишком далеко вперед либо назад. Помните, что неправильное размещение машины на подъемнике грозит тем, что равновесие будет неустойчивым. В итоге транспортное средство может упасть и причинить серьезные травмы людям.
Подъемник электрогидравлический СИВИК ПГА-3500-Е. Грузоподъемность 3,5т. Верхняя синхронизация. Подъемник двухстоечный предназначен для подъема легковых автомобилей, микроавтобусов, «джипов» и легких грузовиков типа «Газель» общей массой до 3,5 т. Электроуправление подъема и опускания. Стационарный, гидравлический, асимметричный.
Лучше всего подводить опорные площадки под коробчатые элементы кузова. Помним, что лапы подъемника не должны упираться в днище, пока опорные площадки не коснутся предназначенных мест на кузове. Чтобы предотвратить самопроизвольное движение рычагов подъемника, надо их заблокировать с помощью фиксаторов.
Кстати, есть многочисленные переходники для опорных площадок подъемников. С их помощью выполняется безопасный подъем самых разных моделей транспорта – пикапов и внедорожников, минивэнов и фургонов, а также спортивных автомобилей. Любые переходники для опорных площадок подъемников на СТО преследуют одну цель – обеспечить наилучший контакт площадок с кузовами.
И, наконец, рассмотрим, какие части кузова более всего страдают при подъеме машины:
Не стоит сразу поднимать машину на нужную высоту. Приподнимите ее на 25-30 см и покачайте – устойчиво ли расположился автомобиль? Если да, то продолжайте поднимать, следя за правильной центровкой.
Правила техники безопасности при подъеме автомобиля
Для выполнения многих процедур при обслуживании ходовой части и нижней части кузова автомобиля требуется поднять автомобиль над землей. Проще всего сделать это, загнав автомобиль на эстакаду, или подняв его с помощью подъемника и зафиксировав в таком положении с помощью предохранительных винтовых подпорок. Стационарные подъемники обеспечивают лучший доступ.
Важнейшей частью операции подъема является подведение опорных площадок подъемника. Во всех руководствах по техническому обслуживанию легковых автомобилей и грузовых автомобилей малой грузоподъемности указываются точки на кузове автомобиля, под которые должны подводиться опорные площадки подъемника. В последнее время на водительскую дверцу наносится картинка, на которой треугольниками отмечены рекомендуемые места размещения опорных площадок подъемника. Рекомендуемые стандартные точки размещения опорных площадок подъемника под кузовом автомобиля и процедуры подъема приведены в стандарте JRP-1284 Американского общества автомобильных инженеров (SAE — Society of Automotive Engineers). Эти рекомендации, как правило, включают в себя следующие правила.
Рис. Для дополнительной поддержки поднятого автомобиля может использоваться высокая предохранительная винтовая подпорка (а). Для предохранения узлов кузова от повреждений между ними и опорной площадкой подпорки следует проложить деревянный брусок (б)
Хотя сварные швы рекомендуются в качестве мест размещения опор подъемника для многих автомобилей безрамной конструкции (с несущим кузовом), необходимо следить за тем, чтобы опоры подъемника не были вынесены слишком далеко вперед или назад. При неправильном размещении автомобиля на подъемнике его равновесие может оказаться неустойчивым, в результате чего автомобиль может упасть с подъемника. Именно такой случай показан на фотографии.
Рис. Этот автомобиль упал с подъемника, потому что был неправильно размещен на его опорных площадках. При этом никто не пострадал, но автомобиль пришел в полную негодность
Чаще всего при подъеме автомобиля повреждаются:
Рис. Для предотвращения самопроизвольного движения рычагов подъемника они должны быть заблокированы с помощью фиксаторов
Рис. Различные переходники к опорным площадкам подъемника. Часто только с их помощью можно обеспечить безопасный подъем многих моделей пикапов, автофургонов и спортивных автомобилей (а). Вид снизу на пикап Шевроле, демонстрирующий пример использования переходниковк опорным площадкам подъемника, подкладываемых для обеспечения контакта опорных площадок с несущим кузовом автомобиля (6)
Рис. Рычаг всего лишь коснулся панели порога (а). Пример того, что может произойти, если засунуть опорную площадку слишком глубоко под днище автомобиля. Рычаг подъемника сделал вмятину в панели порога автомобиля (б)
Выполняя подъем (или спуск) автомобиля будьте предельно внимательны — следите за ним до тех пор, пока этот процесс не закончится. Нередки случаи, когда одна сторона или конец подъемника останавливается или обрывается, и в результате автомобиль накреняется настолько, что может сползти или упасть с подъемника. При этом повреждения наносятся не только самому автомобилю и подъемнику, но могут пострадать люди, оказавшиеся в этот момент в опасной близости от него.
Большинство подъемников обеспечивает надежную фиксацию автомобиля на любой необходимой высоте. Работать удобней, когда рабочая зона находится на уровне груди. При обслуживании узлов тормозной системы или подвески автомобиля вовсе необязательно, чтобы автомобиль стоял на полу или висел над головой. Зафиксируйте автомобиль на такой высоте, чтобы эти узлы находились на уровне груди.
В клятве Гиппократа сказано, что врач прежде всего не должен нанести своим лечением вреда здоровью пациента. Также и автомеханики должны стараться не повредить автомобиль, обслуживая его.
Всегда, прежде чем делать ту или иную операцию, задавайтесь вопросом «А не несет ли это вреда автомобилю?»
Установка и эксплуатация автомобильного подъемника
Некоторые виды работ по ремонту кузова и ходовой части очень трудно, а иногда и невозможно выполнить без подъёма машины. Совершенствование технологии авторемонтных работ привело к созданию целого ряда устройств для подъёма автомобиля на необходимую высоту, обеспечения доступа к его узлам и агрегатам.
Так как ремонт авто выполняется в различных производственных условиях, от ремонтного цеха до простого гаража, то их разнообразие отразилось и в конструктивных схемах подъемников.
В статье использованы фотографии автомобильных подъемников WiederKraft https://wiederkraft.ru/shop/avtomobilnye-podemniki/ подробную информацию о других моделях можно найти на официальном сайте. Также здесь представлено оборудование производителей Direct Lift, Trommelberg.
По способу перемещения опорных точек или площадок, подводимых под низ кузова, наиболее распространенными являются:
Подъемные устройства бывают как стационарного типа, так и мобильные. Стационарные подъемники требуют выделения необходимого пространства для них в помещении цеха, гаража, подготовки бетонного основания. Переносные, подкатные устройства более универсальны и менее требовательны к обустройству помещения, могут быть использованы даже на открытой площадке.
Особенности выбора и монтажа подъемника
На выбор подъемника для авторемонтного предприятия, гаража, мастерской влияют следующие факторы:
Типичным и наиболее популярным для автосервиса и небольшого авторемонтного предприятия, ориентирующегося на легковые авто, стал выбор подъемника двухстоечного типа с механическим или гидравлическим приводом.
Синхронность их подъёма обеспечивается обычно с помощью роликов и троса, пропущенного через поперечину, соединяющую балки сверху или снизу (верхняя или нижняя синхронизация).
При самостоятельной установке двухстоечного подъемника особое внимание следует уделить подготовке основания. Опорные площадки несущих стоек крепятся к полу с помощью анкерных болтов, заглубляемых в бетон. Относительно небольшая площадь опоры и значительные продольные и поперечные нагрузки, воспринимаемые стойками, передаются на материал основания и болты. Этим объясняется необходимость в толстом (от 15-20 см) слое прочного армированного бетона.
Но даже надёжное крепление стоек не исключает их упругую деформацию, отклонение от вертикали под нагрузкой. Поэтому часто при установке и выравнивании с помощью уровней намеренно создают небольшой «развал» стоек относительно друг друга. Значительно большей жесткостью обладает схема с верхней синхронизацией за счёт наличия траверсы, связывающей свободные концы стоек.
При сборке подъемника необходимо следовать инструкциям изготовителя, требованиям чертежей, и другой технической документации. Это гарантирует его надёжность и безопасность. Вторым важным условием эффективности использования стационарного оборудования является его оптимальное размещение. Необходимо заранее спланировать рабочую зону и пространство вокруг нее. Схема расположения подъемника должна обеспечить наилучший доступ к агрегатам машины, удобство работы по их демонтажу и ремонту. Кроме этого, нужно продумать заезд и выезд автомобиля, при необходимости надстроить аппарели для прохождения через напольные элементы конструкции или заглубить до уровня пола выступающие части. И не забыть про высоту потолка. В него не должна упереться ни крыша кузова, ни его детали (капот, дверь багажника, его крышка и т.п.).
Особого внимания требует сборка гидросистемы. Необходимо исключить попадание не только грязи, но и пыли на детали соединительной арматуры, уплотнительные кольца, манжеты. Для монтажа гидропривода желательно привлечение опытного специалиста. Участия квалифицированного слесаря-электрика потребует также монтаж и подключение электрооборудования.
Техническое обслуживание подъемника
Регламент проверки и обслуживания систем и механизмов подъёмного устройства подробно изложен в документации на каждую модель. Обобщенно можно выделить следующие моменты.
Движущиеся детали требуют регулярной смазки. Особенно важно это для винтовой пары подъемника электромеханического типа. На нее приходится вся нагрузка от веса автомобиля. Смазка, постоянный контроль и регулировка необходимы для механизма синхронизации, стопорных устройств электрогидравлических подъёмников, ограничителей высоты подъёма. Следить нужно и за состоянием элементов конструкции, затяжкой анкерных болтов.
Гидравлическая система нуждается в специфическом обслуживании, которое включает в себя контроль герметичности трубопроводов, шлангов и их соединений, целостности уплотнений гидроцилиндров, проверку заполнения рабочей жидкостью, настройку системы управления.
Меры безопасности при работе с подъемным оборудованием
Руководитель, хозяин авторемонтного предприятия, несущие ответственность за безопасность работ, обязаны обеспечить неуклонное выполнение требований отраслевых и корпоративных инструкций, определяющих порядок эксплуатации подобных объектов. В качестве основных следует упомянуть положения о том, что:
к работе на подъемном оборудовании допускаются лица не моложе 18 лет, прошедшие соответствующее обучение и прошедшие инструктаж по технике безопасности;
Полный перечень требований по безопасной работе излагается в инструкции, утверждаемой руководителем. С ее положениями под расписку знакомится каждый работник.
Общие рекомендации для покупателей при выборе подъемника
Оснащение авторемонтного предприятия, гаража подъемным оборудованием – обязательное условие качественной работы. Какой подъемник выбрать, самостоятельно или с привлечением специализированного сервиса производить монтаж – решать руководителю. Важно правильно с точки зрения потребностей и возможностей производства подобрать модель оборудования и соблюсти все требования по его установке, наладке, эксплуатации.
Рынок автомобильных подъемников предлагает широкий выбор моделей, брендов, поставщиков. Многие известные производители, например, WiederKraft, Trommelberg, и другие имеют представительства в России и оказывают полный комплекс сервисных услуг, включая установку, наладку и обучение персонала.
Останавливаясь на монтаже своими силами, следует оценить возможности и степень ответственности. В частности, прежде чем принять решение об установке подъемника своими силами, есть смысл согласовать с поставщиком условия гарантии на оборудование. Самостоятельный монтаж подъемника может привести к ее потере. Тем не менее, во многих случаях такое решение себя вполне оправдывает.
