Как правильно устанавливать динамики в двери авто
Аудиоподготовка дверей
Процесс шумоизоляции является неотъемлемой частью качественной установки аудиосистемы в автомобиле. Многие автолюбители начинают свое знакомство с шумоизоляцией именно в процессе установки более качественных аудио компонентов. В данной статье рассмотрен один из вариантов шумоизоляции дверей автомобиля и установка акустической фронтальной системы.
Для обеспечения высокого качества звучания акустики, установленной в двери автомобиля, необходимо обеспечить следующие условия:
• Виброизоляция наружной и внутренней поверхностей двери, для исключения дребезга и призвуков при воспроизведения низких частот
• Создание закрытого объема внутри двери для обеспечения более глубокого и детального звучания акустики
• Жесткое крепление динамика к поверхности двери, для повышения отдачи и более громкого звучания
• Шумоизоляция самой двери для снижения шума с улицы
• Виброизоляция и антискриповая обработка дверной обшивки, для исключения дребезга и призвуков на высокой громкости.
Данные процесс рассмотрен на примере установки акустики в передние двери Peugeot 307. Необходимое условие – сохранение целостности обшивки и внешнего вида салона.
Аккуратно снимаем обшивку и видим типичную для большинства автомобилей картину – слабый динамик, имеющий крепление непосредственно к обшивке. Такое крепление не обеспечивает необходимой жесткости. Поэтому на высокой громкости начинает раскачивать обшивку, вызывая резонансы и призвуки, снижается отдача низких частот. Кроме того, динамик не играет на объем двери и звук распространяется под обшивку.
1) Изготовление проставок под акустику
Для жесткого крепления динамика непосредственно к металлу двери, необходимо сориентировать динамик так, чтобы его центр совпадал с центром кольца, на котором крепится штатная акустика. Вырезаем их картона шаблон для центрирования и изготовления основы проставок.
Один шаблон служит для переноса разметки на дверь, другой (чуть меньше в размерах) – для изготовления основы.
На двери очерчиваем окружность и вырезаем металл. Это необходимо для обеспечения работы акустики на объем двери. Сам излучатель должен максимально близко расположиться к сеточке в обшивке. Поэтому из фанерных колец настраиваем следующую конструкцию.
В верхней точке используем дополнительную проставку для увеличения жесткости крепления.
2) Виброизоляция и шумоизоляция двери
На внешнюю сторону двери (которая ближе к улице) наносим Бимаст Стандарт. Используем небольшие куски, так, чтобы они проходили в технологические отверстия. Заклеиваем примерно 50-60% площади. Особое внимание – ребра жесткости. Место напротив отверстия в двери под динамик оклеиваем Битопластом 10мм (размер чуть более отверстия) для предотвращения стоячих волн. Шумоизоляция наружной поверхности двери не производится. Звукоотражающий материал (такой как СПЛЭН) будет переотражать звковые волны, а шумопоглотители — поглощать. Поэтому оставляем только виброизолятор.
На внешнюю сторону наклеиваем Бимаст Супер, закрывая все технологические отверстия, кроме дренажных и вентиляционных. Материал требует хорошего разогрева феном.
Перед установкой проставки, запениваем щели между основой и дверью. После обрезки излишков, герметизируем стыки Вибропластом М1 (Gold). Сам подиум жестко крепим на болты.
Далее вся поверхность под обшивкой закрывается Битопластом 10мм (лучший вариант – Акцент 10мм).
Последний штрих – устанавливаем динамик и по окружности наклеиваем уплотнительное кольцо из Битопласта 10мм. Кольцо должно служить уплотнением между сеточкой дверной обшивки и динамиком.
3) Виброизоляция и уплотнение дверной обшивки.
Используя в качестве виброизолятора Вибропласт М1 (Golg), «глушим» все плоские поверхности обшивки. Т.к. дверная карта на этой машите состоит из нескольких частей, дополнительно виброизолируем все швы и места крепления частей обшивки друг к другу.
После этого, закрываем всю поверхность Битопластом 5мм. Края оклеиваем с нахлестом, обрезая потом излишки «заподлицо». Это исключит скрип обшивки о металл двери.
Осталось поставить обшивку на место. Возможно, придется заменить пистоны крепления на новые. На этом процесс инсталляции закончен.
Бимаст Стандарт – 1 лист
Бимаст Супер – 1 лист
Вибропласт М1 – 1 лист
Битопласт 10мм – 0,5 м.кв.
Битопласт 5мм – 0,5 м.кв.
Расположение акустики в авто или их место в аудиосистеме.
Доброго времени суток всем кто зашел сюда и ищет ответы на вопросы, куда и какие колонки поставить в своем авто и что означает название каждых видов акустических колонок.
Самая простая акустика рассчитана на звуковой «фон» в автомобиле. Если слушать новости по радио, то хватит обычных штатных динамиков. Их диапазон воспроизведения частот не подарит глубокого баса и высоких частот, но и отвращения не вызовет. Если не устраивает звук в вашем авто, то придется менять колонки на более хорошие по звучанию.
Мидбасы — что это такое?
Хороший мидбасовый динамик должен быть крупным, его минимальный размер — 16,5 см., а лучше все 20 см. Дело в том, что маленький мидбас будет сильно теряться на фоне громкого среднечастотника, а чем динамик крупнее, тем он громче. Соответственно, крупный мидбас будет заметнее. Но чем больше динамик, тем больший объём звукового пространства ему требуется. Мидбас, как и сабвуфер, очень требователен к объёму звукового пространства позади него. И если для сабвуфера всегда найдётся короб, то мидбас зачастую просто ставят в дверь, которая обеспечить его объёмом внутреннего пространства не может. Отсюда следует некоторая потеря качества звучания мидбаса, вернее, неполное раскрытие его потенциала. По-хорошему, мидбас нужно устанавливать в специальный подиум, а дверь внутри обклеять поглощающим звук материалом (чем-то вроде ваты), этот материал будет приглушать звук и искуственно увеличит звуковой объём. Что касается частот отводимых мидбассу, то лучше будет резко разъединить его фильтром (желательно в 48 Дб/окт, но можно и в 24 Дб/окт) с сабвуфером на стыке в 63 Гц, глубокий бас оставив сабвуферу, а мидбасу отдать частоты от 63 Гц до 150 — 200 Гц, на которых он довольно мягко (достаточно 12 Дб/окт) встретится со среднечастотным динамиком.
Мидбас – весьма своеобразный клиент, незнание его устройства и предназначения легко может испортить звуковую картину. Вообще, его рекомендуется применять в компонентной системе нацеленной на качественное звучание. Акустическая система собранная для громкости может обойтись и без него. Конечно, им можно попытаться заменить и среднечастотный динамик, и это даже может закончиться удачно, в том случае, если Вы не слушаете музыку громко. Но, всё же лучше каждый компонент акустики использовать по его назначению. Тогда звук в вашем авто будет дарить Вам только положительные эмоции, а не вызывать вопросы и недоумение.
Коаксиальная акустика это что?
Стоит непростой выбор — чего бы поставить в машину из музыки? Широкополосную, компонентную или коаксиальную акустику? Коаксиальную? Что это еще за коаксиальная акустика? — Такой вопрос, увы, не редкость. Расставим все «точки над i» и узнаем об этих категориях автомобильной акустики поподробнее. Начнем с коаксиальной, так как уж очень интересное и многообещающее она имеет название:
Коаксиальная акустика — получила своё название от типа конструкции. Коаксиальный, или соосный. Все динамики, находящиеся в корпусе устройства расположены на одной оси. Это позволяет значительно сократить занимаемый ими объём в салоне автомобиля, при этом разделив воспроизводимый частотный диапазон между низко-среднечастотным динамиком и твитером — высокочастотным динамиком. Такое разделение необходимо для улучшенного, по сравнению с широкополосной акустикой (о которой речь пойдет далее) звучания. Каждый динамик имеет свой диффузор и оптимальную, для воспроизведения отведенных ему частот, конструкцию. Разделяет частоты между динамиками встроенный кроссовер, а в совсем бюджетных моделях его роль исполняет конденсатор.
Главным достоинством такой конструкции, как уже было сказано выше, является улучшенное качество звука, по сравнению со звучанием одного широкополосного динамика, при небольшом увеличении стоимости такой акустики в сравнении с той же широкополосной. Достоинствами так же является простота установки и значительная экономия места в салоне, на фоне, к примеру, компонентных акустических систем. К недостаткам можно отнести узкую направленность звуковых волн, так как все динамики сосредоточены в одном месте и имеют одинаковое направление. По этой причине не получится создать эффект сцены, что позволяет, в свою очередь, компонентная акустика, элементы которой можно разнести по салону. В некоторых колонках производитель пошел на хитрость и сделал устройство, позволяющее отделить твиттер от основного динамика (или основных, их бывает нескольеко) и установить его к примеру в двери. Но штука в том, что по качеству такая акустика все равно уступает компонентным системам, поскольку на рынке автомобильной акустики уже давно определены ценовые рамки сегмента коаксиальной акустики, уложившись в которые производитель упирается в качество материалов и затраты на технологию производства. Коаксиальная акустика является промежуточным звеном между широкополосной и компонентной и вмещает в себе как достоинства, так и недостатки обоих этих решений.
Широкополосная акустика проста как две копейки — это динамик воспроизводящий всю широту частот самостоятельно. Все преимущества и недостатки очевидны — цена, экономия места, простота подключения — просто прекрасны. Но один динамик, пусть даже и очень замечательный, не справится со всем спектром частот, он осилит низкие частоты и пусть даже справится со средними, но высокие частоты (а это вокал), ему дадутся с трудом, если даже колдовать над технологиями воспроизведения, то вряд ли удастя уйти намного дальше мидбаса (динамика, качественно справляющегося со средними и низкими частотами), но можно упереться в ценовой потолок ниши широкополосной акустики, превысив котроый устройство уже сложно будет продать. Поэтому, в качестве звучания широкополосная акустика уступит как коаксиальной, так и компонентной.
Компонентная акустика эта акустика самого дорогого ценового сегмента, то и технологии, применяемые в ней, являются самыми передовыми. Технологии материалов и сборки таких динамиков позволяют получить прекрасный гармонический сигнал с низкими колебаниями АЧХ (амплитудно-частотная характеристика), дадут высокую чувствительность и позволят выдерживать высокую мощность, что вкупе даст громкий и качественный звук. Такие динамики и сабвуферы (если не активные) уже заточены на использование в системе усилителя мощности. К недостаткам компонентной акустической системы можно отнести сложность сборки, подключения и настройки, большое занимаемое пространство, необходимость в дооснащении автомобиля подиумами, шумоизоляцией, а возможно и новым аккумулятором или даже генератором.
В итоге мы получаем три ценовых ниши по различному типу акустики в каждой. Первая — широкополосная акустика, самая недорогая и нетребовательная, подойдет такому же нетребовательному слушателю, который будет с её помощью слушать радио, или музыку на невысокой громкости. Штатная, широкополосная акустика в недорогих авто вполне справится с такими задачами.
Коаксиальная акустика подойдет любителям достатчно качественной музыки, но ограниченным в бюджете. Она подарит своему пользователю и бас и высокие частоты и кое-какие громкость и качество звучания. Так же она применяется в достаточно дорогих аудиоситемах в качестве тыльных динамиков, экономя место и обеспечивая достаточно качественной звуковой поддержкой пассажиров задних сидений авто.
Компонентная акустика подойдет любителям автозвука, у которых есть желание и умение собрать и подключить такую систему, а так же средства на её приобретение, а возможно и дооснащение автомобиля. Она подарит им высокое качество звучания, громкий звук, глубокий и мощный бас, прекрасный женский вокал на высоких частотах. В машине с такой аудиосистемой будет приятно путешествовать, так как эффект сцены будет доносить музыку спереди, а не играть в одно ухо. От такой музыки не устанешь — она подарит подленное наслаждение ценителям качественной музыки, порадует как владельца, так и его пассажиров.
СЧ (среднечастотник) куда можно ставить и нельзя в SQ
Теперь поговорим о системах SQ (Sound quality или качество звука) и динамике СЧ, именно СЧ, а не Мид-басс. Задача такова, нам нужно расположить динамик, таким образом, чтоб расстояния до слушателя (водителя) было примерно одинаковым. Если динамик будет стоять в двери возле уха, то вытянуть задержки процессором будет крайне тяжело или невозможно. Идеальным считается, когда сцена на уровне глаз или чуть ниже. Если поставить СЧ в дверях, это будет не самым удачным решением. Привязка сцены идёт именно по среднечастотному звену, и слышим бы ёё лучше всего. И если мы расположим сч звено внизу, то и сцена уйдёт вся вниз.
Первое, это уголок зеркала.
Самое достаточно просто решение, делается подиум и монтируется. Направляется такой динамик в лицо. Динамик далеко расположен от слушателя и расстояние от левого и правого динамик до слушателя, почти одинаковое. Вывести звук в середину достаточно легко. Второй плюс это широкая сцена и прямой звук. В общем, популярная схема и очень хорошая. Таким же аналогичным местом будет передняя стойка.
Вторым местом, будет торпедо.
Получается очень глубокая сцена, но узкая. Расположение очень сложное. Будет очень сложно настроить отражающий звук и если не правильно настроить качество звука Вас разочарует. Очень трудоёмкая работа и не каждый СЧ динамик подходит для такого оформления.
В итоге:
Среднечастотник в SQ системе не стоит ставить в дверь или в штатные места в районе ног водителя и пассажира. Задние двери, заднюю полку категорически нельзя ставить. Рекомендовано ставить в уголок зеркала, переднюю стойку и торпедо.
Если конечно вы собираете громкую систему, то в этом случае будет всё наоборот.
Куда твиторы можно ставить и нельзя.
Для громких систем, систем SPL расположение динамиков ВЧ, а точнее рупорных твитеров будет дверь. Такие системы не требуют сцены звучания, и количество твитеров достигает трёх, четырёх и даже пяти пар. Единственное место, где они могут быть расположены это дверь.
Для сиcтем SQ (Sound quality или качество звука) немножко другая история. В первую очередь, в таких системах не желательно использовать рупорные твитеры, а использовать шелковые. Рупорные твитеры работают немного в другом диапазоне частот. И добиться таких результатов как от шелка, будет очень тяжело или вовсе невозможно. И так, правильным местом будет уголок зеркала
Желательно направленно на Вас. Как слева, так и справа. Не думайте о пассажире, в первую очередь вы строите систему для себя. Да и при качественной настройке, пассажир не раскроет потенциал звучания и сцены.
Вторым местом будет передняя стойка и желательно в связке с СЧ. На не большой высоте. Если же будет связка, не разрывайте далеко друг от друга ВЧ и СЧ динамик. Соответственно в направлении на слушателя, то есть водителя
И третьим местом, будет торпедо. Есть два варианта, направлены на вас или на отражение. На отражение будет не совсем правильно, т.к. четкого направление можно и не поймать.
Для SQ систем никогда не ставьте твитера в дверях, средних стойках, под торпедо, в задних полках, высоко на стойке передней, потолке.
Установка динамиков в передние двери
Устал я от 13 коаксиалок в дверях и понял что пришло время для «правильных блинов». Поехали!
Использовал 2 листа сплена и 5 листов виброгасителя.
Снимаем шкуру и вот что видим.

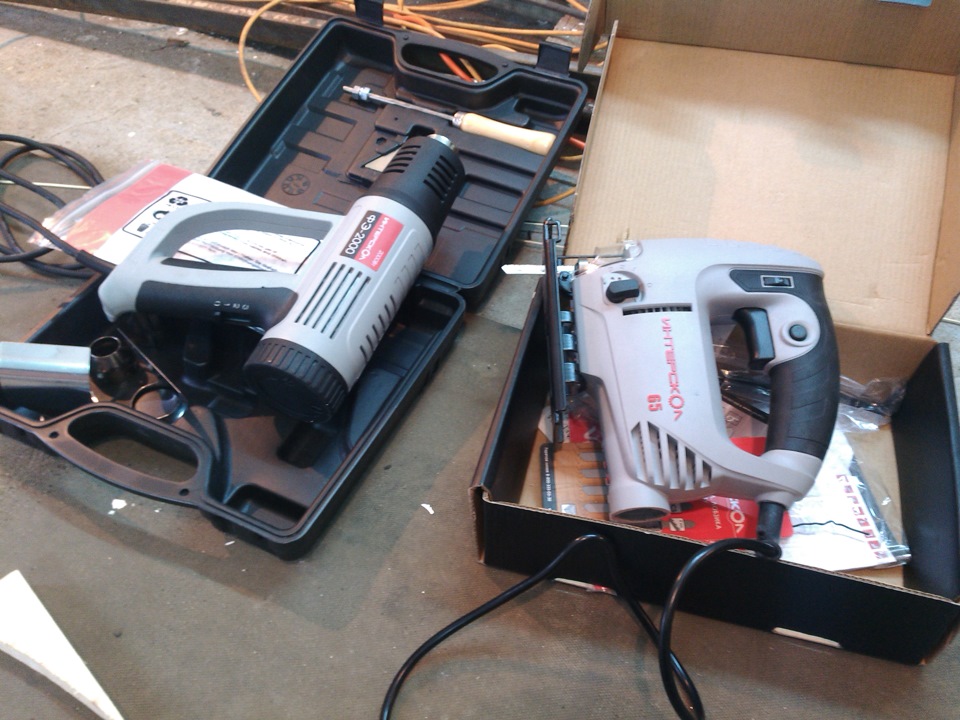

Чтож, придётся попотеть. Стоит особое внимание уделить штатной шумке. Дело в том что она очень плохо приклеена. Она не прикатана полностью и в месте выштамповки под боковой молдинг образуется щель, в которой собирается конденсат, а дальше вы знаете… Прогреваем её и прикатываем как следует! Кстати по случаю был приобретён инструмент, проявивший себя в работе очень неплохо!
После работы со штатной шумкой лепим свою. Раскатывать советую до ищезновения «квадратиков».
Далее я запилил проставочки…
Для разметки использовал рамку новых динамиков.
Проставки к металлу прикрутил четырьмя болтами, предварительно лобзиком расширив дырки. Позже между проставками и дверью ляжет вибра.
Далее шумим наружную стенку. Я постарался (и мне удалось) заклеить 99% отверстий.
Заранее стоит продумать места креплений и прокладки проводки. У меня все провода ушли вовнутрь. Так захотел.
На фото засветился динамик… Приглядимся!
Решил попробовать шеснашки марки Challenger.
Challenger PWR-16.2 II — динамики с закосом на громкость и бас. 100W номинал. Кстати рекомендация журнала АвтоЗвук
Ну и в завершении шумим шкуры.
Шкуры ставим на место и выводим пищалки. Кстати пищалки пока посидят в углах дверных карт. Их конструкция позволяет из этого места направить их более менее корректно. Итог:
Как видно мне удалось запилить неплохой звук не пользуя подиумы и даже комплектные грили. Всё аккуратно вписалось в интерьер. Скромно, но громко. Играют динамики сейчас от головы, и вполне недурно. Громкости и баса — хоть убавляй. Пищалки не ядовитые, но отчётливо отыгрывают верха. Я даволен.
Шумоизоляция дверей часть2. Подготовка подиумов, установка динамиков…
В этой части до расскажу, что делалось с дверьми и как все устанавливалось.
Начну по порядку, в прошлый раз мы уже прошумили внутреннюю часть дверей, теперь осталось подготовить места под динамики, установить подиумы, прошумить обшивку, и закрыть все дыры на внешней части дверей.
ПОДИУМЫ
Довольно интересное занятие)) и не занимает много сил) Всем давно известно, что между динамиком и металлом лучше всего делать проставку из дсп или фанеры. Проставки у меня уже были готовые осталось лишь их правильно установить.
1. На металл под кольцо клеим бипласта, и притягиваем саморезами его к двери…
2. Начинаем делать «гриб», режим вибропласт полосками, и закрепляем данное кольцо на двери, дабы избежать ненужной вибрации, да и надежней так будет)
Тут же делаем пометки, куда можно будет в дальнейшем крепить динамик, чтоб не попасть саморезом в саморез…
3. Изнутри проделываем похожую процедуру…
4. Перед установкой динамика дерево сверху опять закрываем бипластом.
Подиумы готовы к установке динамиков, приятного прослушивания))
Далее берем лист вибропласта, только уже большой, и закрываем им все ненужные отверстия в двери, оставляя только места под болты для обшивки, одного листа на дверь будет маловато, пришлось добавлять еще. Главное закрыть сплошняком самую большую дырку в двери, ну и остальные тоже. Материал очень толстый и очень жесткий, поэтому его нужно тщательно прогревать и так же раскатывать. Главное хорошо прокатать края, чтоб не вышло как в прошлый раз у прошлых мастеров, и лист не отвалился от двери.
ПЛАСТИК
Он же обшивка дверей, с ним пришлось повозиться, До меня к нему тоже уже прикладывали руки, но не на столько, насколько бы хотелось и было нужным, и чтобы этого было достаточно… Ну да ладно переделаем под себя. В японии двери как оказалось тоже утеплеяют сразу с завода, и крепят все утеплители судя по всему на советский момент))
Клей в принципе можно было и не трогать, просто опять же я так захотел и очистил всё… Приношу извинение, но видать в процессе работы замотался и забыл сделать пару фото по шумоизоляции обшивке дверей. Пластик так же проклеил вибропластом, только уже тонким, чтоб пластик «не пел», покажу на примере задней панели.
И сверху все это дело закрыл полностью битопластом 5 (5мм), Опять же многие покрывают им только периметр двери, где она соприкасается с металлом, я же покрывал полностью. Моей задачей явлелось не только подготовить машину к звуку, но и максимально снизить уровень постороннего шума.
На дверь уходить ровно по одному листу битопласта. А по периметру после уже прошелся бипластом, он мягче намного, двери точно тогда закроются и скрипеть не будут тем более что я его наклеил как на пластик так и на металл. Так же если посмотреть на пищалки, перепаял провода, с тоненьких, на более серьезные))
УСТАНОВКА
Ну вот теперь в принципе можно приступать к установке. Пока не решил, что ставить на фронты, да и денег на это уже нет, решил оставить Morel, пусть еще немного попоют))
На готовый подиум на три самореза притягиваем блины
Провода сразу поменял, так как при замене динамиков их все равно можно оставить на месте, а нужные докупить… Ну и с помощью бипласта наращиваем пространство вокруг динамиков. Прикидываем обшивку двери, и смотрим как у нас совпадает динамик с заводским отверстием, у меня он как ни странно не совпал. Поэтому пластик с двери подрезаем на пару см бор машинкой, лишнее выкидываем, а необходимый тоннель лепим из бипласта прям на двери вокруг динамика.
Делается это для того, чтобы весь звук из динамика шел в салон, а не уходил в обшивку двери, Снизу лепим меньше, сверху больше, потому как пластик дверей имеет такую форму, и снизу начинает раньше прижиматься к металлу, чем сверху. Повторюсь что бипласт очень мягкий материал и очень сильно сжимается при необходимости, так что в таком объеме нет ни чего страшного, лишнее само прижмется обшивкой.
Можно прикидывать и устанавливать обшивку на место.
но прежде нужно заменить клипсы, заводские клипсы уже старые, и не хватает их чтоб удержать обшивку, потому как ни крути а объем увеличился, все советуют брать «Калиновские» клипсы- «ёлочки» Благодаря своей форме, они защелкиваются на столько на сколько позволяет обшивка, но хрупкие. Одна клипса стоит 5р., на весь пластик их уходит около 50шт. = 250р. Набор клипс на всю машину, включая и 48шт. ёлочек, как ни странно тоже стоит 250р. Только в наборе есть вообще все необходимые клипсы для машины, в общам приобрел набор, тем более что и другие клипсы тоже пригодились в будущем)
Всем спасибо кто дочитал, пожелания приветствуются. На вопросы на все отвечу)
