Как правильно установить поперечины на рейлинги автомобиля

Поперечины — Хендмейд монтаж.

Случалось такое, что нормального красивого и надежного крепежа на ваш автомобиль не найти?
Продавцы предлагают либо обжаться в дверном проёме (что считаю просто вандализмом), либо просто жмут плечами.

Подобное я испытывал дважды:

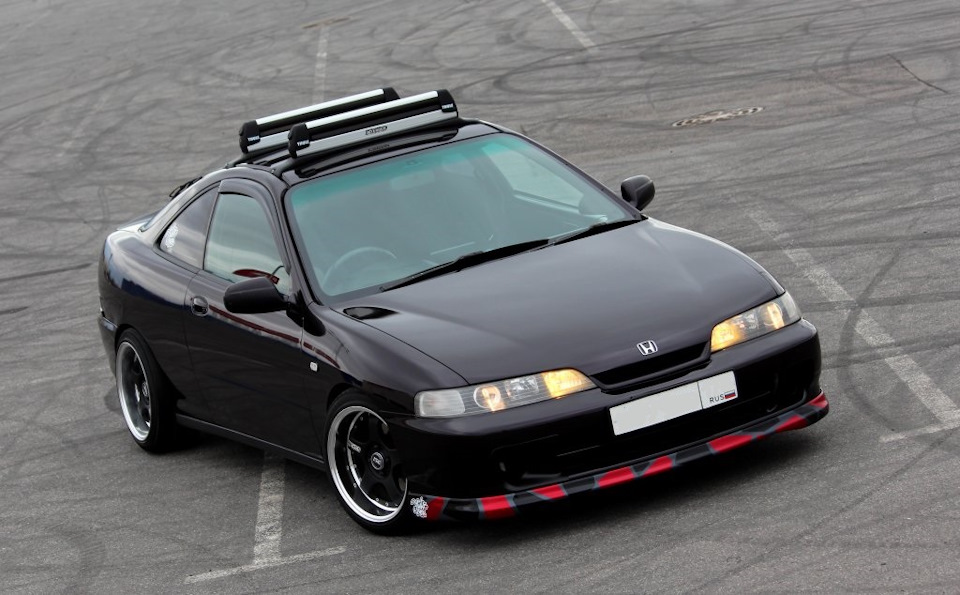

1) Honda Integra DC1, когда потребовались поперечины на маленькую крышу без возможности обжаться в дверном проёме (2-х дверое купе)
2) Honda HR-V, в которой хоть и были родные релинги (скорее просто накладки и монтажные закладные), но оригинальные крепления для поперечин уже давно себя изжил, да и цены на ископаемые экземпляры — не гуманные.

В первом случае поступил следующим способом.
Актуально для купешек, редких своеобразных хетчей и прочих корчиков.

Поверх крыши залил стеклопластиковый степок, набрав большую толщину и сделав наплыв в желоб (стык крыши и боковых рамок дверных проемов).
Для предотвращения вибрационного контакта с ЛКП сделан зазор 1мм для дальнейшего уплотнения (в роли уплотнителя взял маделин от STP).
Получившиеся слепки обточены и доведены до презентабельного вида.
Окрашены черной матовой краской.
Крепеж поперечин выполнен винтами М6 в крышу (просверлил, обработал, закрутил. Не протекает и нет повода бояться ржавчины, если грамотно обработать).
Для крепежа багажника сделаны шпильки, по аналогии с «Т»-якорями, но неподвижные.
При необходимости все легко демонтируется.
От вандалов предотвращает контр-гайка изнутри салона. Да и глупо красть эксклюзив, всплывёт ведь.

Источник

Как: оптимально разместить багажник и бокс на крыше автомобиля

Добрый день!
И Спасибо ВСЕМ!

Информация особенно для тех,
кто желает установить на крышу автомобиля:
1) багажник,
2) бокс
и встретился с вопросами:
«где именно установить, на каком расстоянии, вперед или назад, куду поставить дуги и тд и тп…»

По порядку:
1) Размещение багажника на крыше:
Багажник состоит из:
— дуг, поперечин, палок и тп,
— упоров,
— установочных комплектов (иногда)
Типы крыш, для установки багажника, Здесь:
Типы креплений багажников для разных крыш
1.1) если монтаж багажника в «штатные места» или на «гладкую крышу», то устанавливаются в запланированные места, указанные в инструкции;

1.2) если есть возможность перемещения вдоль крыши, то:
— дуга — размещённая над головой, будет слышна больше, нежели если переднюю дугу сместить чуть назад,
— любой багажник устанавливается с целью размещения на нём чего-либо (оборудование, грузы и тп), соответственно определения места для поперечин выбирается соответственно с потребностями
Thule рекомендует расстояние между передней и задней дугой минимум 70 см.
Автор устанавливает дуги багажника на расстоянии друг от друга = 86 — 92 см. Этот диапазон позволяет установить большинство боксов с небольшим запасом, для микрорегулировок…

2) Размещение бокса на крыше автомобиля
Бокс устанавливается на ранее установленный багажник.
Большинство боксов имеет возможность перемещения вдоль автомобиля, на ранее установленном багажнике.
Так же — в некоторых случаях возможно и перемещения самого багажника вдоль автомобиля, тем самым увеличивая «степень свободы» для размещения бокса.
2.1) желательно избежать «кармана» — когда воздушный поток с лобового стекла попадает под дно бокса, тем самым создавая повышенную нагрузку на агрегаты автомобиля (АКПП — например);

2.2) желательно оставлять 1,0 — 2,0 см от задней части бокса до задней двери — багажника в открытом положении.
Если нет возможности сдвинуть бокс вперёд, то у большинства современных автомобилей есть функция «ограничения высоты открывания» крышки багажника. С помощью которой возможно регулировать расстояние между задней частью бокса и открытой крышкой багажника;

3) Установка багажника и бокса на нём:
желательно ограничить длину «свободных свесов» бокса, то есть раздвинуть дуги максимально друг от друга:
3.1) переднюю дугу в максимально возможное переднее положение по дну бокса,
3.2) заднюю дугу — в максимально заднее положение по дну бокса,
Таким образом:
— сводятся к минимуму возможные вибрации, вертикальные колебания «концов» бокса,
— у большинства боксов в дне имеются металлически усилители, которые препятствуют распространению вибрации и «провисания» дна бокса, распределяя нагрузку от размещённых вещей
4) центровка бокса
при размещении бокса по центру крыши — по продольной оси автомобиля, существуют ряд моментов:
центральное размещение придаёт:
+ красивый внешний вид,
+ оптимальное распределение нагрузки на багажник,
— не очень удобно загружать вещи в боск, который далеко от края — порой Важный момент в использовании бокса,
— практически нет возможности установить рядом с боксом ещё что-либо — велокрепления, например

5) Размещение вещей внутри бокса
Thule рекомендует размещение вещей внутри бокса:
1/4 (перед) + 1/2 (середина) + 1/4 (зад)
Однако, при размещении оптимально размещать более тяжёлые вещи в боксе над дугами, а оставшиеся — равномерно, согласно рекомендациям по пропорциям 1/4+1/2+1/4
6) Ограничения при наличии бокса на крыше автомобиля
6.1) максимальная скорость до 130 км/час
6.2) ограничения по высоте — автомобиль стал выше

Источник

Установка багажника на крышу автомобиля

Типичная история, когда при подготовке к дальней поездке в салоне автомобиля заканчивается свободное пространство. По статистике каждый пятый устанавливает автобагажник на крышу автомобиля. На приобретение прицепа многие не решаются так как много сложностей. Вариант установить багажник проще и менее затруднительный. Попробуем разобраться в вопросе установки багажника на крышу автомобиля.

Виды автобагажников

Для каждой модели машины существуют свои способы установки багажника. Иногда это зависит от вида багажника:

Их отличает специальная система удержания предметов от падения во время поездки.

Тонкости выбора

Выбирая багажник, тщательно изучаются виды и информация о грузоподъемности. Если у прицепа пружинистая подвеска в любом исполнении, которая облегчает манёвры по бугоркам и ямкам, то в случае с багажником на крыше автомобиля, с амортизирующей подвеской авто его разлучает та самая крыша. Она не имеет ярко-выраженных свойств нивелировать колебания и принимать на себя векторные удары массы груза. Но кузов с межоконными стойками – это демпфер между дорогой и дополнительным закреплённым высоко центром тяжести. Поэтому крепят багажник как можно ниже к крыше, важен даже один сантиметр.

Конструкция багажника

Золотое правило: если у автомобиля пара рейлингов на крыше, то подбираются соответствующие поперечины. Размеры должны соответствовать расстояние между рейлингами. Это крайне важно для равномерного распределения, где большая часть веса приходится на ключевые крепежные элементы.

При отсутствии элементов с помощью набора крепежей устанавливается соединение багажника и верхней части автомобиля. Составных частей базового багажника мало:

Стойки опоры, которые состоят из:

На практике автомобильные багажники в своём виде различные. Материал исполнения и механические свойства креплений совместно с показателями крыши машины определяют конструкцию и будущее назначение устройства.

Простой подбор багажника

При покупке автобагажника на крышу машины стоит уточнить:

Эти параметры помогут не допустить ошибок при покупке. Далее следуют тонкости. Важно знать, из чего сделаны опоры багажника и установочные стержни на крыше. Их изготавливают из стали и алюминия. При небольшом периоде использования багажника останавливаются на крепежных элементах из стали. При длительном использовании они приходят в негодность и ухудшают аэродинамические свойства.

Преимущество багажников из алюминия:

Способы крепежа багажника

Рассмотрим способы крепежа автобагажника к крыше:

Важные моменты

Даже после вышеизложенной информации экономный водитель скажет: «И что? Специальный багажник дорогой, бокс – маломер, экспедиционный подавно не нужен. Буду собирать из разных комплектов». На сегодня существуют все багажники со всей комплектацией, но если у такого автовладельца получится собрать подходящие детали по отдельности, раза с пятого, то он передаст свой опыт коллегам по гаражу:

Удобно иметь крупный автобагажник и не задумываться о том, сколько места в нем осталось, но:

Любая модель имеет допустимую нагрузку. При покупке неправильно подобранный автобагажник приведет к ухудшению управления автомобилем и быстрому износу конструкции. Крыша машины также обладает допустимой грузоподъёмностью.

Рекомендации по установке

Наличие рейлингов позволяет установить на машину разнообразные модели автобагажников. Сборка простая и быстрая. Конструкция отличается надежностью.

Установка багажника без рейлингов или точек крепления. Это популярный вид автобагажника с регулирующимся расстоянием между ножками. Этот способ подразумевает установку и сборку поперечины на крыше, закрепление фиксаторов и корпуса. После этого можно прикрепить дополнительные элементы для перевозки снаряжения.

Установка багажника на якорных точках. Если на автомобиле не оборудованы стержни, то используются якоря. Они крепятся к привязке, которую предоставляет производитель автобагажника. Для установки якоря нужно закрепить установочную муфту, установить и закрепить поперечины крепежами.

Сборка

Самостоятельная сборка ничем не отличается от сервисной.

Каждый водитель решает сам покупать-не покупать, устанавливать самому или в автосервисе. А также экономия денег без учёта важной информации не сэкономит эмоции на дороге. Золотая середина заключается в соблюдении порядка действий при установке и в предшествующем грамотном выборе багажника на крышу автомобиля.

Источник

Типы креплений багажников для разных крыш

Добрый день!
И Спасибо ВСЕМ!
Информация особенно для тех,
кто желает установить багажник на крышу автомобиля.

Багажник (обычно) состоит из:
— поперечин/дуг/палок,
— упоров (соединяющих дуги с автомобилем),
— иногда установочный kit комплект (болты/шпильки, резинки, скобы и тп).

Моё личное мнение, (фотографии ниже)
самый лучший тип — в Т-профиль (Т-паз),
так как нагрузка равномерно распределяется через профиль по крыше автомобиля;
следом — интегрированный рейлинг, причина аналогичная Т-профиль;
далее — водостоки;
затем — рейлинг, минусом является то, что у рейлинга есть места (опоры) прилегания к крыше, и это уязвимая часть конструкции;
потом — штатные места, минус — нет возможности размещения багажника в любом месте крыши, только в штатные места;
и — скобы за дверной проём (иногда проём окна), минус установка в определённое место, точечная нагрузка на крышу и необходимость фиксации скобой …

1) Водосток — упоры устанавливаются на водостоки (фальш водостоки) крыши автомобиля.
перемещать багажник по длине возможно;

2) Т — профиль (Т — паз) — профиль, лежащий на крыше с продольным пазом.
Упоры устанавливаются с использованием kit комплекта.
перемещать багажник по длине возможно;

3) Рейлинг — продольный элемент крыши автомобиля, имеет «просвет».
Крепится опорами (минимум две, бывают промежуточные опоры).
перемещать багажник по длине возможно (кроме мест опор рейлинга);

4) Рейлинг интегрированный — продольный элемент крыши автомобиля, полностью «лежащий» на крыше.
перемещать багажник по длине возможно;

5) Штатные места — места для установки с помощью kit комплекта, который фиксирует упор в местах для установки.
Места для установки бывают как под «лючками» на крыше автомобиля, так и в интегрированных рейлингах.
перемещать багажник возможности нет.

6) Гладкая крыша — обычная крыша, не имеющая возможности установки, кроме как за дверной проём.
Упоры крепятся с помощью kit комплекта — специально разработанными скобами за дверной проём и под упор устанавливается резиновая площадка.
перемещать багажник возможности практически нет.

Важно! Thule гарантирует неизменное качество комплекта и отдельных его частей —
только при использовании согласно каталога подбора на официальном сайте!

Фотографии взяты из интернета.

Источник

Советы специалистов — как выбрать и установить рейлинги на крышу

Современные автомобили обладают довольно вместительным багажником, в котором можно перевезти большое количество негабаритного груза. Однако существуют ситуации, когда в багажное отделение машины довольно трудно поместить груз, к примеру, это практически невозможно сделать при перевозке строительных материалов. Установка рейлингов на крышу автомобиля позволяет решить эту проблему.

Для чего нужны рейлинги

Рейлинги на крыше устанавливают для последующего монтажа дополнительного багажника. Это может быть специальная рамная конструкция, автобокс для перевозки личных вещей или инструментов, а также багажник в виде погрузочной площадки или корзины.

К поперечинам на крыше автомобиля, прикрепляют груз и без использования багажника. Например, подобным образом перевозят велосипеды, скутера и крупногабаритные предметы.

Преимущества и недостатки

Рейлинги на багажник, имеют ряд преимуществ и недостатков. К плюсам деталей относят:

Дополнительная защита ЛКП кузова автомобиля. На рейлинги авто ставят веткоотбойники, которые защищают поверхность машины от соприкосновения с ветками кустов и деревьев, при движении по пересеченной местности или проселочным дорогам.
К недостаткам относят:

Багажник на крыше автомобиля не используют ежедневно. Поэтому, чтобы избежать неудобств, при установленном дополнительном багажнике, рекомендуется ставить съемные модели.

Разновидности

Есть несколько видов рейлингов на крышу авто. Выбор подходящих поперечин зависит от их внешнего вида, модели автомобиля, типам крепления, габаритов и материалов, из которых состоят поперечины.

По материалу

Рейлинги делятся на металлические, и металлопластиковые. В качестве материалов изготовления первого вида, применяют такие как сталь, или алюминий. Второй вид производится из твердого пластика, грузоподъемность таких рейлингов на порядок ниже металлических.

По методу установки

Рейлинги на авто бывают продольные и поперечные. Первый тип пересекает крышу, а другой, кладется по направлению движения машины. В редких случаях, можно отыскать модель комбинированные рейлинги, которые совмещают в себе два этих типа.

По конструкции

Универсальные рейлинги можно установить на крышу любого авто, модельные же поперечины, можно установить на крышу конкретной марки авто.

В продаже можно также отыскать опорные и интегрированные рейлинги. Детали, относящиеся к первому виду, крепятся на опоры, а между ними и крышей остается просвет. Интегрированные плотно прилегают к крыше автомобиля.

По длине и диаметру дуги

Выбор деталей по диаметру дуги, и длине, зависит от типа используемого багажника на автомобиле. В зависимости от габаритов крыши автомобиля, и размеров используемого багажника, используют двух и трех опорные рейлинги, или интегрированные поперечины, имеющие большой диаметр дуги. Чем больше габариты и грузоподъемность багажника, тем больше опор используют для надежного закрепления рейлингов на крыше автомобиля.

По цвету и форме

Форма практически всех моделей рейлингов на крышу одинакова – детали изготовленны в виде слегка согнутых в удлиненную дугу прутьев. Есть существенные различия по цветному оформлению: на рынке продаются детали из черной стали, которая по цвету подходит практически любому автомобилю, серебряные и черные матовые рейлинги также пользуются спросом у водителей.

Как выбрать

Чтобы рейлинги смотрелись на крыше эффектно, и прослужили долгое время, необходимо учитывать нюансы выбора этих деталей:

Не рекомендуется приобретать рейлинги б/у. Со временем они изнашиваются и срок службы сокращается.

Как сделать рейлинги своими руками

Изготовление рейлингов своими руками, позволяет сэкономить деньги на приобретении этого автомобильного аксессуара. При создании поперечин, водитель учитывает особенности своего автомобиля, и личные потребности. Можно сконструировать деталь, имеющую оригинальный дизайн.

При конструировании поперечин на рейлинги, следует учитывать, что при перевозке грузов в дополнительном багажнике, важна прочная фиксация перевозимых предметов. Чтобы груз был надежно закреплен, следует использовать качественные материалы при самостоятельном конструировании поперечин. Готовое изделие должно выдерживать грузы, имеющие вес в диапазоне от 60 до 110 кг.

Для конструирования рейлингов на крышу автомобиля, используют следующие инструменты и материалы:

Самодельные перекладины выглядят как две параллельные прямые, которые устанавливаются на крышу авто. При их создании учитывают форму и ширину крыши. Толщина профиля, из которого будут созданы рейлинги, не должна превышает 3 миллиметра.

Чтобы зафиксировать груз или багажник на самодельных перекладинах, используют:

Прежде чем установить самодельные рейлинги на крышу нового автомобиля, необходимо обезопасить лакокрасочный слой авто от прямого контакта с металлической конструкцией. Для этого используют прорезиненные прокладки.

Как установить

Рейлинги, устанавливают профессионалы, однако если нет возможности доверить мастерам монтаж поперечин, то эту операцию можно выполнить самостоятельно. Перед тем, как закрепить поперечины, потребуется выполнить ряд подготовительных операций:

После завершения подготовки, можно установить рейлинги на крышу автомобиля:

Для того чтобы установить перекладины, потребуется проделать дополнительные крепежные отверстия. Однако после демонтажа поперечин, в крыше машины останутся дыры.
