Как проверить ручник на машине

Перед техосмотром 1, регулируем ручник (много букв).

За месяц перед техосмотром, который я предпочитаю проходить сам и честно, решил обойти вокруг машину и наметить план работ подготовки к ТО.
Путём нехитрых действий был приговорён плафон подсветки номера и обнаружилась проблема с ручником, слабо держит одна сторона. Вот о последнем мы сегодня и поговорим.
Так получилось, что это не первый мой автомобиль, у которого выскочила такая бяка. Ранее я данную проблему решал ремонтом или ручной подтяжкой распорной планки колодок, на неё грешил и сейчас. Ну, нечему там больше так косячить при целых механизмах и колодках, а они целые, машина тормозит ровно.

Тыщ 30 назад я снимал задние барабаны менял колодки сам.
Как поступить сейчас? Отдать в знакомый сервис или самому по хардкору? Вспоминая юность и все свои авто с барабанными тормозами решил, что в кризис надо помогать предприятиям, с чем и позвонил в сервис, диалог получился примерно таким:
— не тормозит ручником одно колесо, скорее всего распорная планка, можем мы снять барабан, всё проверить и с помощью дерьма и палок заставить этот механизм работать? Комплект тормозов целиком менять считаю малодушием.
— да, конечно, 1000 рублей снятие барабана и диагностика системы, а откуда такая забота о ручнике?
— техосмотр, говорю, поеду проходить, хоть это и не в тренде нынче, я старомоден.
— приезжайте, если наши пляски с бубном не приведут к желаемому результату — готовы решить вопрос техосмотра на месте 🙂
— вот это я понимаю, клиентоорентированность, когда говорите приехать?

Приехал утром, рано. Встречает меня единственный сервисмен, юных лет, копающийся в своих Жигулях семейства Самара (это важно!).

Я изъявил желание присутствовать при работах, и мы начали наше шоу.
Крышку ступицы он прошёл на отлично, гуд, я возился с ней дольше.
Далее он начал обильно обливать барабан WD-40 и стучать по нему молотком. Показалось странным, но, думаю, мастер знает своё дело.
Далее он начинает попытки с помощью монтажки сдёрнуть барабан, напоминаю, что на месте ещё ступичная гайка, и не плохо было бы её открутить. Немой вопрос в его глазах, далее уже вербально «разве барабан не должен слезать со ступицы? Как на Жигулях?». Заверил его, что нет, и открутив гайку подшипника мы продвинемся намного дальше, только ручник ещё надо ослабить из салона.
Сказано – сделано, несколько фрикций и барабан у нас в руках, подшипник цел, пред нами следующая картина (фото моё, старое но выглядело всё именно так):

Полил он своей любимой «вэдэхи» на пружинки и на тросик, убедился, что всё ходит и исправно говорит – ВСЁ работает!
Предложил одеть на место барабан, натянуть ручник и убедиться, что работает не всё.

Убедился, долго думал, далее звонок другу и друг предлагает 2 варианта: укоротить тросик ручника (!) или натянуть от руки планку.
Настаиваю на втором, единственно-верном пути и человече пассатижами начинает его натягивать, примерка по месту, ещё оборотик, плохо налезает, ща молоточком… упс, барабан уже не слезает.
Ну всё, говорит, сделал что мог, сейчас ручник затянем и в путь!
Затянули.
Руками не провернуть колесо, но при движении ручник не держит.

Поднимаюсь к руководству сервиса и начинаем думать вместе. Барабан не снять, колодки разведены, ручник не работает, какой вывод? Выработка на барабанах! Чугунных! При сотке пробега!
Предлагают 2 варианта:
1. за недорого диагностическую карту со всеми бебехами.
2. по богатому обновить барабаны, бюджет от 10000р. И если с планками распорными проблема – ну ещё 4000р. Говорю, что ваш ландух планку даже не проверил на работоспособность, в ответ – если смазал и не заработало – значит сломалась с вероятностью 99%.
Беру паузу.

С одной стороны, на тормозах не экономят, и если есть выработка – ну ясен-красен менять. С другой стороны, а какого рожна другое то колесо тормозит ручником без проблем? Чугун на барабане другой системы?

Начинаю смотреть фотки задней оси без барабана, как стоит планка, и натыкаюсь на свою, с драйва

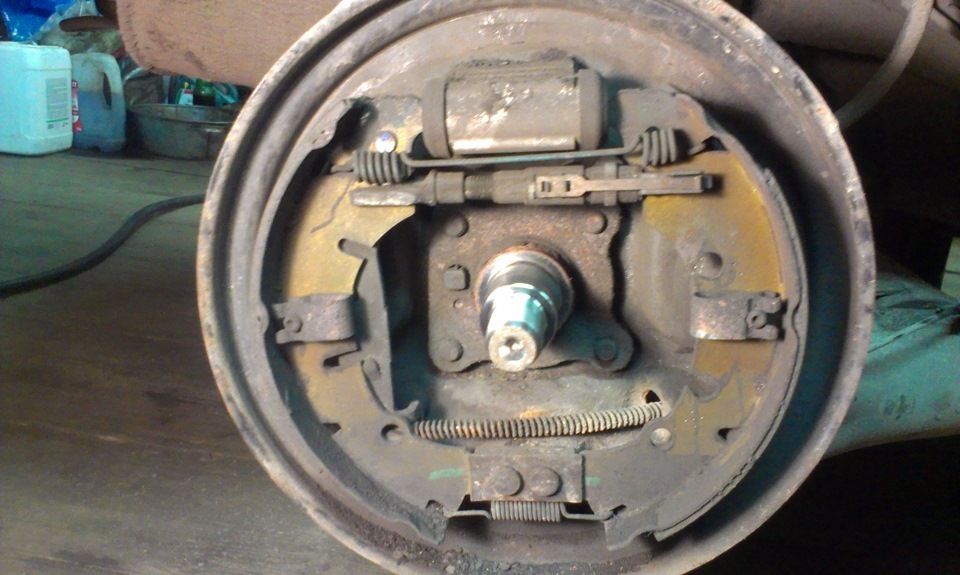

и вижу, что в подавляющем большинстве планка стоит вот так:

К ближайшим выходным была куплена головка на 30, и зафрахтован помощник, были большие сомнения по поводу снятия барабана.

Все действия до снятия барабана – стандартные: вывесить, снять колёса, ослабить ручник, гайку большим воротком и т.д. Далее: один держит руками барабан и пытается проворачивать с упором на себя, второй тихонько постукивает по торцу молотком. 30 секунд – барабан у меня в руках.

Сняв колодки, обнаружил, что эта самая планка упиралась пружинной частью в пыльник (щёку?) барабана и не взводилась, суть – не работала!
Помыл в бензине, смазал, проверил работоспособность (всё ОК) завернул полностью, установил с поворотом на 180 градусов. Довольный надеваю барабан, командую помощнику нажимать на педаль тормоза и ТИШИНА! Колодки ходят, планка не взводится, мадафака.
Окай, снимаю барабан, смотрю, что не так? Вроде бы всё ровно, только вот планка свободно на колодках висит, подвожу её делая пару оборотов, вижу как напрягается пружина, одеваю барабан, команда «качать» и она заработала! Раз 50 качнули педаль тормоза, и она замолчала.
Ну, думаю, победа.

Но проверить надо, собираю всё, выезжаю, дёргаю ручник – одна борозда за машиной, вместо обещанных двух. Ещё попытка – тот же результат, ещё 3 попытки – проигрываем всухую. Начинаю злиться, разгоняюсь (не сильно) назад и торможу ручником. Разгоняюсь вперёд, ручник и чуть лицом в руль не клюю, а за кормой 2 уверенные борозды!
Хочешь хорошо – сделай это сам!

Источник

Устройство и регулировка стояночного тормоза барабанного типа, как избежать ошибок

Добрый день, коллеги!

Периодически встречаю на автомобильных форумах фразы типа «отрегулировал ручник, подтянув трос». Возможно, для некоторых конструкций стояночного тормоза так и делается, но часто это указывает на то, что человек не очень хорошо представляет себе устройство механизма стояночного тормоза.

Рассмотрим классический стояночный тормозной механизм барабанного типа. В качестве иллюстрации я использую фото тормозного механизма автомобиля Chery Tiggo 5. Он совмещает в себе дисковый рабочий (основной) тормозной механизм и барабанный стояночный механизм. Аналогичная конструкция встречается и на многих других автомобилях. Например, я встречал такую же конструкцию на KIA Sorento 1-го поколения, а также на Nissan Qashqai. Иногда рабочий и стояночный тормоз объединены в единую конструкцию, как, например, на автомобилях ВАЗ или на Suzuki Grand Vitara. Стояночный тормозной механизм дискового типа (пример — Ford Focus) в данной статье не рассматривается.

Прежде чем перейти к иллюстрациям, хочу отметить, что в рассмотренной здесь конструкции стояночного тормоза используется два вида регулировок.

Первая регулировка — натяжение троса и количество щелчков рычага «ручника» в салоне. Основная цель данной регулировки — обеспечить, чтобы трос не был перетянут, и при отпущенном рычаге тормозные механизмы колес были приведены в исходное (свободное) состояние, а при определенном количестве щелчков трос обеспечивал работу тормозного механизма (обычно 5-6 щелчков до полной блокировки колес). При отпущенном рычаге, трос не должен тянуть за привод тормозных колодок, а при начале подъема рычага, трос должен натягиваться, чтобы приводить в движение колодки. Если трос отрегулирован правильно, то при отпущенном рычаге в салоне, он будет иметь легкую слабину, и поэтому долго не вытянется, а эта регулировка будет требоваться очень редко. Пример регулировки натяжения троса можно посмотреть по ссылке Регулировка троса ручника на Chery Tiggo 5.

Вторая регулировка — положение колодок, т.е. регулировка зазора между колодками и барабаном. Она необходима для обеспечения эффективной работы тормоза. Если зазор слишком велик, то хода рычага в салоне будет недостаточно для блокировки колес, потому что хода колодок не хватит, чтобы с достаточным усилием прижиматься к тормозному барабану. Если зазор слишком мал или отсутствует, колодки будут задевать барабан или будут «схватывать» слишком рано, отсюда будет риск не полного растормаживания механизма при полностью отпущенном рычаге, колодки будут тереться о барабан на ходу. По мере износа колодок, зазор будет увеличиваться, и регулировку необходимо повторить. В конце записи, после фотографий, я приведу свои рекомендации по процедуре регулировки положения колодок. Иногда встречаются конструкции с автоматической регулировкой зазора, тогда эта регулировка не требуется (пример — задние барабанные тормоза ВАЗ).

Именно второй регулировкой часто пренебрегают неопытные автовладельцы, пытаясь регулировать положение колодок с помощью натяжения троса. В итоге имеем постоянно задействованный на ходу тормозной механизм, перегрев барабанов, вытягивание троса, необходимость повторных регулировок и пр.

Ниже на фото изображена конструкция стояночного тормозного механизма барабанного типа автомобиля Chery Tiggo 5. Работает механизм очень просто. Когда поднимаем рычаг в салоне, натягиваются тросы привода тормозных механизмов колес, они тянут за рычаги тормозных механизмов, а те разводят тормозные колодки, прижимая их к барабану. Чем меньше был исходный зазор между колодками и барабаном, тем сильнее затормаживается колесо при меньшем количестве щелчков рычага в салоне. При отпускании рычага, колодки под действием возвратных стягивающих пружин возвращаются в исходное положение. Из этого становится понятно, почему не следует регулировать зазор тросом, так как тормозной механизм на ходу всегда будет находиться в промежуточном, полурабочем состоянии.

Далее привожу иллюстрации с моими комментариями. В конце записи — рекомендации по регулировке колодок тормозного механизма.

Источник

Как проверить тормоза автомобиля

Проверка тормозов автомобиля подразумевает диагностику состояния тормозных колодок, тормозных дисков, работу ручного (стояночного) и горного (при его наличии) тормозов, уровня тормозной жидкости в системе, а также степень износа отдельных узлов, входящих в состав тормозной системы и эффективность ее работы в целом.

В большинстве случаев соответствующую диагностику автовладелец может выполнить самостоятельно, не обращаясь за помощью в автосервис.

Признаки износа тормозной системы

От эффективности работы тормозов зависит безопасность дорожного движения. Поэтому тормозную систему необходимо проверять не только при выявлении снижения эффективности ее работы, но и периодически, по мере увеличения пробега автомобиля. Регулярность общей проверки того или иного узла зависит от требований производителя, которые прямо указывается в мануале (регламентном техобслуживании) автомобиля. Однако внепланово проверить тормоза автомобиля нужно обязательно выполнять при появлении хотя бы одного из перечисленных ниже факторов:

Ну и конечно же, тормозную систему необходимо обязательно проверить просто при снижении эффективности ее работы, когда увеличивается тормозной путь даже при незначительных скоростях движения.

Проверка тормозной системы — что и как проверяется

Перед тем как перейти к более детальному анализу отдельных деталей тормозной системы, нужно выполнить несколько простейших действий, направленных на выяснение эффективности и исправности её работы.

В противном случае, вероятно, есть такие поломки, как люфт крепления суппорта, направляющей, подклинивание поршня суппорта или поврежден диск. Также стук может возникать из-за отсутствия фиксатора тормозной колодки. В случае, если стук исходит от задних тормозов, то существует вероятность, что он спровоцирован ослаблением натяжки стояночного тормоза на барабанных тормозах. При этом не стоит путать стук и биение на педали тормоза при срабатывании АБС. Если при торможении наблюдается биение, то вероятно повело тормозные диски вследствии их перегрева и резкого охлаждения.

Заметьте, что при торможении машины на небольшой скорости не должно сопровождаться заносом иначе это может свидетельствовать о разном усилии срабатывания тормозов на правой и левой сторонах, тогда нужна дополнительная проверка передних и задних тормозов.

Когда подклинивает суппорт в зажатом положении при движении машины, то автомобиль может тянуть в сторону не только при торможении, но и при обычной езде и при разгоне. Однако тут нужна дополнительная диагностика, поскольку машину в сторону может «тянуть» и по другим причинам. В любом случае, после поездки нужно проверить состояние дисков. Если один из них сильно перегрет, а остальные нет, что, скорее всего, проблема в зажатом тормозном суппорте.

Проверка педали тормоза

Для проверки хода педали тормоза двигатель автомобиля можно и не включать. Так, для проверки нужно просто нажимать на педаль несколько раз подряд. Если он проваливается вниз, а при последующих нажатиях приподнимается выше, то это значит, что в гидросистему тормозов попал воздух. Воздушные пузырьки удаляются из системы путем прокачки тормозов. Однако сначала желательно выполнить диагностику системы на предмет разгерметизации поискав место подтека тормозной жидкости.

В случае же, если после нажатия педаль медленно проседает к полу, то это означает, что неисправен главный тормозной цилиндр. Чаще всего уплотнительная манжета на поршне перепускает жидкость под чехольчик штока, ну а далее — в полость вакуумного усилителя.

Бывает и другая ситуация… Например, после длительного перерыва между поездками педаль не пружинит так, как это бывает при попадании воздуха в гидросистему тормозов, но тем не менее, при первом нажатии она проваливается слишком глубоко, а при втором и последующих нажатиях уже работает в нормальном режиме. Причиной однократной просадки может быть низкий уровень тормозной жидкости в расширительном бачке главного тормозного цилиндра.

На автомобилях, оборудованных барабанными тормозами, подобная ситуация может возникнуть в результате значительного износа тормозных колодок и барабанов, а также в связи с заклиниванием устройства автоматической регулировки подвода накладок с барабану.

В таблице приведены значения усилий и хода тормозной педали и рычага стояночного тормоза для легковых автомобилей.

Как проверить тормоза

Более детальная проверка исправности тормозов на машине подразумевает осмотр ее отдельных частей и оценку эффективности их работы. Но прежде всего убедитесь в наличии необходимого уровня тормозной жидкости и надлежащем ее качестве.

Проверка тормозной жидкости

Тормозная жидкость не должна быть черной (даже темно серой) и в ней не допускается посторонний мусор или осадок. Также важно, чтобы от жидкости не исходил запах гари. Если уровень незначительно упал, но течи не заметно, то допускается доливка, при этом нужно учитывать факт совместимости старой и новой жидкости.

Со временем тормозная жидкость теряет свои свойства (напитывается влагой), что прямо сказывается на эффективности работы тормозной системы. Процент влаги измеряют специальным который оценивает ее электропроводность. При критическом содержании воды, ТЖ может закипеть, а педаль провалится во время экстренного торможения.

Проверка тормозных колодок

Проверка тормозов видео

В первую очередь необходимо проверить толщину тормозных накладок которые непосредственно соприкасаются с тормозным диском или барабаном. Минимально допустимая толщина фрикционной накладки должна составлять не менее 2-3 мм (зависит от конкретной марки колодки и автомобиля в целом).

Для контроля допустимой рабочей толщины тормозной колодки на большинстве дисковых тормозах контролируется скрипуном либо электронным датчиком износа. Проверяя передние либо задние дисковые тормоза смотрите чтобы такой контроллер износа не тер об диск. Трение металлической основы так и вовсе недопустимо, тогда вы фактически лишаетесь тормозов!

Также при визуальном осмотре нужно убедиться, что износ на колодках одной оси автомобиля приблизительно одинаков. В противном случае имеет место подклинивание направляющих тормозного суппорта, либо неисправен главный тормозной цилиндр.

Проверка тормозных дисков

То, что трещины на диске не допустимы это знают, но кроме фактических повреждений нужно осматривать общий внешний вид и его износ. Обязательно нужно проверить наличие и размер бортика по краю тормозного диска. Со временем он стирается, и даже если колодки будут относительно новыми, то изношенный диск будет не в состоянии обеспечить эффективное торможение. Размер бортика должен быть не более 1 мм. Если это произошло, то необходимо менять как диски так и колодки либо как минимум проточить сами диски.

Уменьшение толщины тормозного диска легкового автомобиля примерно на 2 мм означает износ на 100%. Номинальная толщина зачастую указывается на торцевой части по окружности. Что касается величины торцевого биения, то его критическое значение составляет не более 0,05 мм.

Нежелательны на диске следы перегрева и деформации. Их легко определить по изменению цвета поверхности, а именно наличию синеватых пятен. Причиной перегрева тормозных дисков может быть как сам стиль вождения, так и подклинивание суппортов.

Проверка барабанных тормозов

При проверке барабанных тормозов необходимо проверить толщину фрикционных накладок, герметичность уплотнений колесного тормозного цилиндра и подвижность его поршней, также целостность и усилие стягивающей пружины, остаточную толщину.

На многих барабанных тормозах имеется специальное смотровое окно, с помощью которого можно визуально оценить состояние тормозной колодки. Однако на практике без снятия колеса через него ничего не видно, поэтому колесо лучше предварительно снять.

Оценка состояния самих барабанов происходит по их внутреннему диаметру. Если он увеличился более чем на 1 миллиметр, то это означает что барабан нужно заменить на новый.

Как проверить ручной тормоз

Проверка стояночного тормоза — обязательная процедура при проверке тормозов автомобиля. Проверять ручник нужно каждые 30 тысяч километров пробега. Делается это либо, установив машину под уклоном, либо просто при попытке тронуться с включенным ручным тормозом или же пытаться провернуть колесо руками.

Так, для проверки эффективности работы ручного тормоза нужен ровный уклон, относительное значение угла которого требуется подбирать в соответствии с правилами. По правилам ручной тормоз должен держать легковой автомобиль с полной нагрузкой при уклоне, равным 16%. В снаряженном состоянии — уклон 25% (такому углу соответствует пандус либо подъем эстакады высотой 1,25 м при длине въезда 5 м). Для грузовых автомобилей и автопоездов относительный угол наклона должен составлять 31%.

После чего загнать туда автомобиль и включить ручной тормоз, а затем попытаться его сдвинуть с места. Так, он будет считаться исправным, если автомобиль останется неподвижным через 2…8 щелчков рычагом тормоза (чем меньше — тем лучше). Оптимальным будет вариант, когда ручник надежно удерживает машину после поднятия на 3…4 щелчка вверх. Если приходится поднимать на максимум, то лучше подтянуть тросик либо проверить механизм регулировки разведения колодок ведь он часто закисает и не выполняет своей функции.

Проверка стояночного тормоза по второму способу (прокручивание колеса и трогание с поднятым рычагом) будет выполняться по следующему алгоритму:

Быстрее всего проверка стояночного тормоза производится, если на ровной дороге поднять до упора вверх его рычаг, запустить двигатель, и в таком состоянии попытаться тронуться с места на первой передаче. В случае исправности ручника — машина попросту не сможет тронуться с места, и двигатель заглохнет. Если же машина смогла тронуться — нужна регулировка стояночного тормоза. В более редких случаях в том, что не держит ручной тормоз, «виноваты» задние тормозные колодки.

Как проверить горный тормоз

Горный тормоз или ретардер, предназначен для ограничения движения транспортного средства без задействования основной тормозной системы. Данные устройства, как правило, устанавливают на большегрузные автомобили (тягачи, самосвалы). Они бывают электродинамическими и гидродинамическими. В зависимости от этого отличаются и их неисправности.

Причинами выхода горного тормоза из строя бывают неисправности следующих узлов:

Первое, что можно сделать автовладельцу — проверить уровень охлаждающей жидкости и при необходимости пополнить ее уровень. Следующее — выполнить диагностику состояния проводки. Дальнейшая диагностика является достаточно сложной, поэтому за помощью лучше обратиться к специалистам в автосервис.

Главный тормозной цилиндр

При неисправном главном тормозном цилиндре износ тормозных колодок будет неравномерным. Если на машине используется диагональная тормозная система, то на левом переднем и заднем правом колесе будет один износ, а на правом переднем и левом заднем другой. Если же на автомобиле используется параллельная система, то износ будет разным на передней и задней осях машины.

Также при неисправной работе ГТЦ будет западать педаль тормоза. Самый простой способ его проверить — немного открутить от вакуумного усилителя и посмотреть, не подтекает ли оттуда жидкость, либо снять его полностью и проверить не попала ли жидкость в вакуумный усилитель (можно взять тряпочку и поместить ее во внутрь). Правда, полной картины состояния главного тормозного цилиндра этот способ не покажет, а даст лишь информацию о целостности манжеты низкого давления, в то время как кроме нее еще могут быть повреждены другие рабочие манжеты. Так что нужны еще дополнительные проверки.

При проверке тормозов желательно выполнить и проверку работы главного тормозного цилиндра. Самый простой метод сделать ее когда один человек сев за руль прокачивает тормоза запустив двигатель (нажимая и отпуская педаль установив нейтральную скорость), а второй, в это время, осматривает содержимое расширительного бачка с тормозной жидкостью. В идеале в бачке не должно формироваться воздушных пузырьков либо завихрений. Соответственно, если на поверхность жидкости поднимаются пузырьки воздуха, то это означает, что главный тормозной цилиндр частично вышел из строя, и его нужно разбирать для дополнительной проверки.

В гаражных условиях также можно проверить состояние ГТЦ, если просто вместо его отходящих трубок установить заглушки. После этого необходимо нажать на педаль тормоза. В идеале она не должна нажиматься. Если же педаль можно нажать, значит главный тормозной цилиндр не герметичен и пропускает жидкость, а соответственно нуждается в ремонте.

Если автомобиль оснащен антиблокировочной системой (АБС), то проверку цилиндра необходимо выполнять так… В первую очередь необходимо отключить ABS и проверить тормоза без нее. Также желательно отключить вакуумный усилитель тормозов. В процессе проверки педаль не должна проваливаться, а система накачиваться. Если давление накачивается, а в нажатом состоянии педаль не проваливается, значит, с главным цилиндром все в порядке. Если же давление в системе при нажатой педали стравливается, то значит, цилиндр не держит, и тормозная жидкость уходит обратно в расширительный бачок (систему).

Тормозная магистраль

При наличии утечек тормозной жидкости необходимо осмотреть состояния тормозной магистрали. Места повреждений стоит искать на старых шлангах, уплотнениях, местах соединений. Как правило, подтекания жидкости происходят в районе суппортов либо главного тормозного цилиндра, в местах уплотнений и соединений.

Для выявления подтеков тормозной жидкости можно подкладывать под тормозные суппорта на время стоянки автомобиля белую чистую бумагу. Конечно, поверхность, на которой стоит автомобиль, должна быть чистой и сухой. Аналогично листок бумаги можно подложить под подкапотное пространство в районе расположения расширительного бачка тормозной жидкости.

Как проверить тормоза с АБС

На автомобилях с АБС в педаль идет вибрация, что свидетельствует о работе данной системы при экстренном торможении. Вообще, полную проверку тормозов с системой антиблокировки желательно проводить в специализированном сервисе. Однако самую простую проверку тормозов с ABS можно сделать где-нибудь на пустом автопаркинге с гладкой и ровной площадкой.

Система антиблокировки тормозов не должна срабатывать на скорости менее 5 км/ч, поэтому если АБС включается в работу даже при небольшом движении стоит искать причину в датчиках. Также осмотреть состояние датчиков, целостность их проводки или венца ступицы необходимо если на приборной панели загорается лампочка ABS.

Проще всего понять отрабатывает ли антиблокировка тормозов если разогнаться на авто до 50-60 км/ч и резко нажать на по тормозам. В педаль должна отчетливо идти вибрация, а кроме того была возможность менять траекторию движения, а сама машина при этом не должна идти юзом.

Проверка тормозной системы на специализированном стенде

Хоть самостоятельная диагностика и не занимает много времени и усилий, но в некоторых случаях лучше обратиться за помощью в автосервис. Обычно там имеются специальные стенды для проверки работы тормозной системы. Самый важный параметр, который может выявить стенд — разница тормозных сил на правом и левом колесе на одной оси. Большая разница соответствующих усилий может привести к потере стабильности машины при торможении. Для полноприводных машин существуют аналогичные, но специальные стенды, которые учитывают еще и особенности полноприводной трансмиссии.

Как проводится проверка тормозов на стенде

Для автовладельца процедура сводится лишь к тому, чтобы загнать машину на диагностический стенд. Большинство стендов барабанного типа, они имитируют скорость движения машины, равную 5 км/ч. Далее проверяется каждое колесо, которое получает вращающие движения от валков стенда. В процессе проверке педаль тормоза нажимается до упора, и тем самым валок фиксирует усилие тормозной системе на каждом колесе. Большинство автоматизированных стендов имеют специальное программное обеспечение, вносящие коррективы в полученные данные.

Заключение

Зачастую эффективность работы, а также состояние отдельных элементов тормозной системы автомобиля можно выполнить, просто сев за руль машины и выполнив соответствующие действия. Этих манипуляций бывает достаточно для выявления проблем в системе. Более детальная диагностика подразумевает осмотр отдельных частей.
