Как проверить трипод на автомобиле

Как определить неисправности внутреннего ШРУСа.

Внутренний шрус – это одни из основных механизмов трансмиссии авто и именно по этой причине все элементы данного узла должны производится из качественных материалов. Как правило, срок годности элементов высок. Но, как показывает практика, данный механизм, по разным на то причинам преждевременно изнашивается. Бывает такое даже у тех машин, которые недавно покинули сборочные цеха.

Причины на это могут быть разными:
1. Плохое качество или же полное отсутствие смазочных материалов на элементах;
2. Совершенно низкое качество материала, из которого изготовился шрус, а также использование подделок и бракованных запасных частей;
3. Попадание в механизм различного мусора и воды из-за повреждений пыльника;
4. Ужасное дорожное покрытие наших дорог, агрессивное вождение транспортного средства по этим дорогам;
5. Несвоевременное приобретение и замена запасных частей. Несоблюдение правил использования транспортного средства указанных в инструкции по эксплуатации.

Первичная диагностика включает в себя поверхностный осмотр механизма. Таким образом можно определить поломку пыльника и наличие характерного звука (треска). Что бы провести более детальную диагностику, шарнир равных угловых скоростей необходимо разобрать. Для выполнения такой диагностики хорошо подойдет яма или высокая эстакада, но в тех, как показала практика, не редких случаях, когда их нет, можно воспользоваться домкратом. Провести диагностику шрусов самостоятельно не составляет особых трудностей.

Типичные неисправности:
1. Характерный шум (хруст), известный многим водителям. Признак – выработка шариков. Они настолько выработались, что свободно перекатываются по канавкам. Этот звук особенно слышно во время поворота, резкого ускорения или же при преодолении препятствий;
2. Люфт вала. Что бы убедиться в наличии люфта нужно рукой взять полуось и подвигать ее в разные стороны. Если есть наличие дефектов и выработки механизма, вы почувствуете значительный люфт в рабочей области шруса.
3. Неисправность шрусов может произойти из-за отсутствия смазочного материала внутри механизма;
4. Грязь, вода, песок и все остальное, что может быть на трассе, попадает на шарнир и со временем приводит к его непригодности.

Определение хруста от наружного ШРУСа.
Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко тронтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов.
При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины.

Как хрустит внутренний ШРУС.
Внутренние шарниры диагностируются иначе. Чтобы определить какой ШРУС неисправен, левый или правый, нужно найти прямую дорогу со значительными выбоинами и проехаться по ней. Если шарнир поломан — он “застучит”.
Опишем еще один интересный метод определения как хрустит внутренний ШРУС, заключающийся в том, чтобы не вывешивать колеса, а значительно утяжелить заднюю часть машины (насадить много людей, загрузить багажник), то есть, сделать так, чтобы перед машины поднялся, а ось внутреннего ШРУСа как можно больше изогнулась. Если в таком положении вы услышите хруст в движении, то это является одним из признаков неисправности упомянутого узла.
При стандартной эксплуатации машины не рекомендуется постоянно ездить с высоко поднятым передом машины, то есть, не загружайте сильно заднюю часть автомобиля. Следите за пружинами амортизатора, проставками.

Универсальный метод диагностики.
Представляем вам алгоритм другого, универсального, варианта, как узнать какая “граната” хрустит. Действовать нужно в следующей последовательности:
Поставить колеса машины ровно.
Вывесить одно из передних колес с помощью домкрата.
Поставить машину на ручной тормоз и нейтральную передачу.
Запустить двигатель, выжать сцепление, включить первую передачу и медленно отпустить сцепление, то есть “тронуться” (в результате вывешенное колесо начнет вращаться).
Медленно нажимать на педаль тормоза, создавая естественную нагрузку шарниру. Если неисправна одна из внутренних “гранат”, то в это время вы услышите знакомые стуки с левой или правой стороны. Если же внутренние ШРУСы в порядке, то машина начнет попросту глохнуть.
Вывернуть руль до упора влево. Медленно нажать на педаль тормоза. Если неисправна внутренняя “граната” — она продолжит свой стук. Если неисправен еще и внешний левый ШРУС, то добавится звук и от него.
Вывернуть руль до упора вправо. Провести аналогичные процедуры. Если возникнет стук при выкрученном вправо руле — значит, неисправен правый внешний шарнир.
Не забудьте установить нейтральную передачу, заглушить двигатель и дождаться полной остановки колеса до того, как опустите его на землю.
При вывешивании колес и диагностике ШРУСов соблюдайте правила безопасности, в частности, не забывайте поставить машину на ручной тормоз, а лучше воспользуйтесь противооткатным упором

Окончательно в неисправности шрусов можно убедиться при появлении рывков при старте автомобиля и изменение его динамики. Но лучше не доводить автомобиль до такого состояния.

Источник

Трипоид (внутренний ШРУС) — профилактика

Давно порывался залезть и обслужить трипоиды (триподы).
Не редкость, когда они начинают стучать (причину знаете? Конечно, смазка), рекомендация VOLVO CARS – замена полуоси. Щедро, с барского плеча. Еще бы она стоила 100 евро, то фиг с ней, а так как цена далеко не детская, то имеет смысл, подобные узлы обслужить.

В общем, как показало вскрытие, вполне разумное действие я совершил.
К этому действу надо подготовиться, купить смазку (использовал Castrol LMX), растворитель или очиститель карбюратора(…можно очиститель тормозов или двигателя…любое подобное средство в спрее), хомуты для пыльников.
Понадобится выполнить все действия, необходимые при демонтаже ШРУС.
Снять колесо, открутить стойку стабилизатора от амортизатора, снять провод АБС с крепления на амортизаторе, открутить два болта крепления амортизатора к поворотному кулаку.
В идеале открутить рулевой наконечник, снять тормозной суппорт, после чего выпрессовать палец шаровой, в последствии открутив болт крепления ШРУС, снять поворотный кулак в сборе с тормозным диском.
После чего имеем картину.

Сорвав два хомута, подкладываем под гранату трипоида ветош или полиэтилен, дабы вытекающая смазка не лилась на подрамник, аккуратно (повредив пыльник, не так легко его будет найти…на ХС есть у FEBEST) отодвигаем пыльник трипоида максимально к ШРУС-у.
И вот что мы видим

В гранату трипоида, в отличии от множества умозаключений на просторах интернета, забивается отличная от ШРУС смазка. Принцип действия этих узлов другой. Подшипник в ШРУС-е и подшипники в трипоиде, требуют различных смазок, в том числе и по консистенции.
Смазка достаточно жидкая, и имеет значительный объем металлических включений.
Особенность ли эта самой смазки или признаки износа я так и не понял, потому как износ узлов моего трипоида минимальный. Люфтов нет. Небольшие износ на кулачках крестовинки…как-то не соотносится с объемом металлической пудры в смазке.

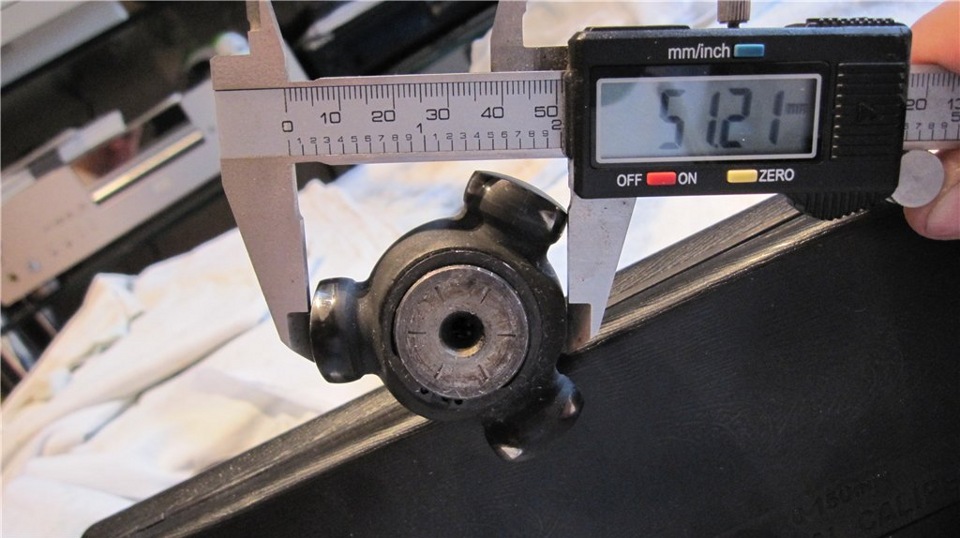

Сама крестовинка с впрессованной в нее полуосью свободно ходит в гранате, но выход ее ограничиваю небольшие завальцованные ушки на колодцах гранаты. Спиливать их или сбивать нет необходимости. Там буквально доли миллиметра.
Достаточно просто резко дернуть полуось с крестовинкой, по направлению выхода.

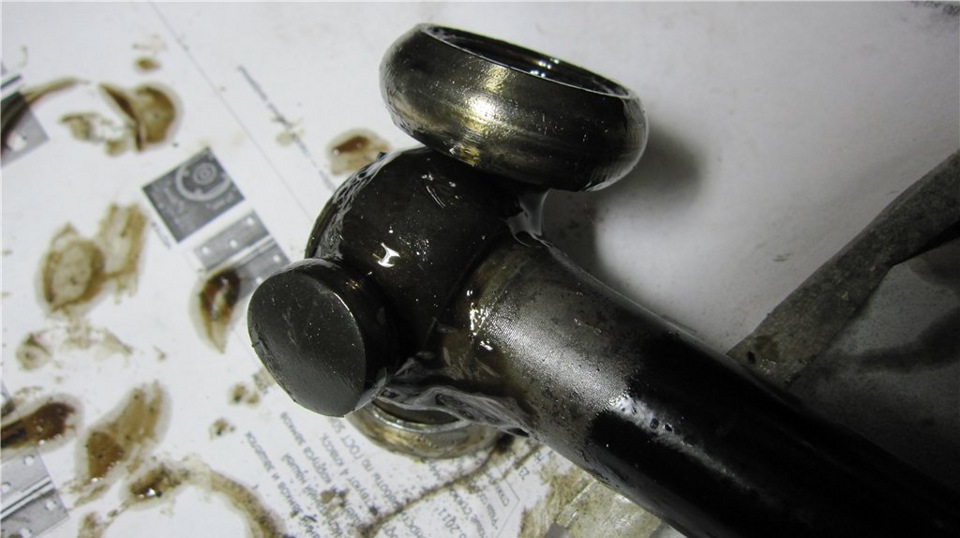

И вот… этот скипетр у нас в руках.

Вычищаем из нее все, промываем.

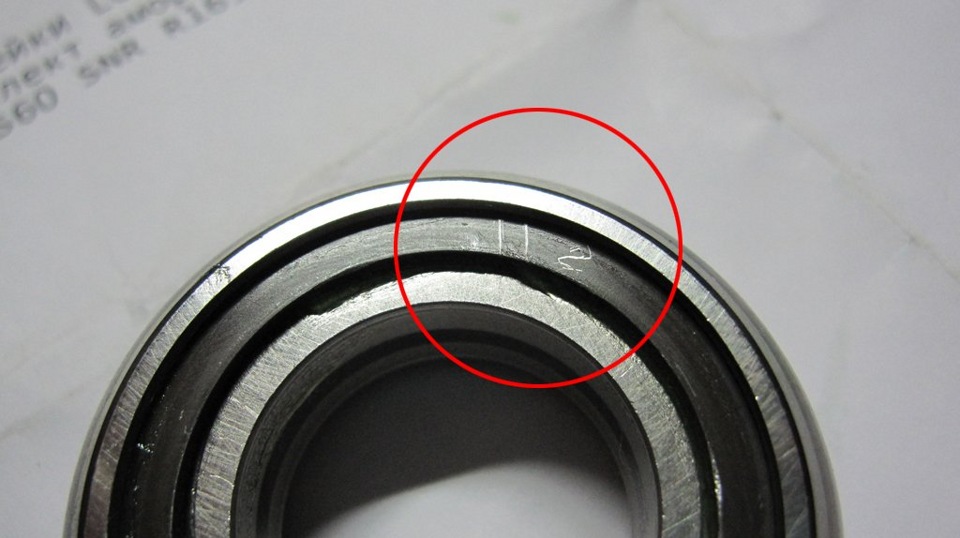

И тут самое важное, пометить колодцы, кулачки крестовинки и подшипники, чтоб после сборки, все стало именно в свои места, притертые за десятки и сотни тысяч километров.
Это действительно чрезвычайно важно.

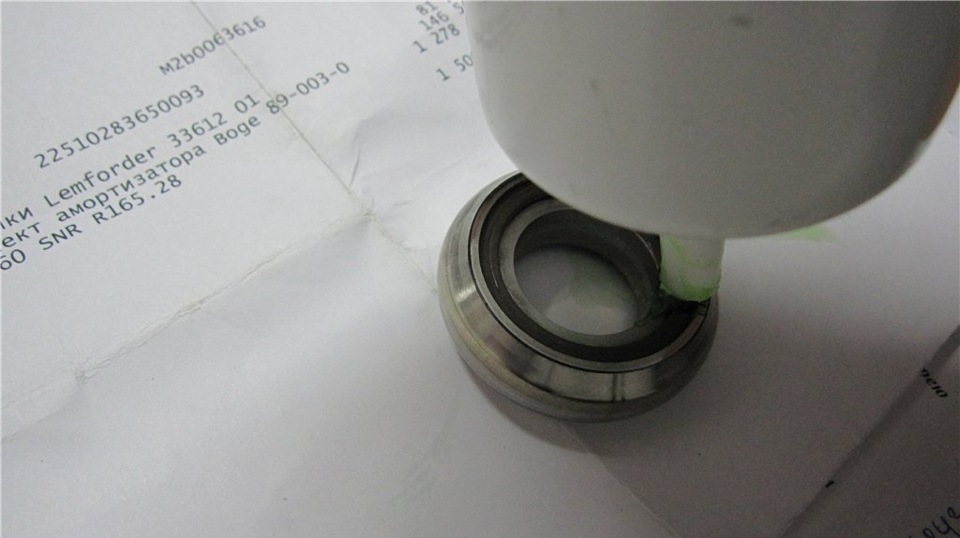

Было решено закачать туда смазку, используя давление тубы со смазкой, через прорезь фиксатора. С силой выдавливая смазку, все время проворачивал подшипник. Так с двух сторон.

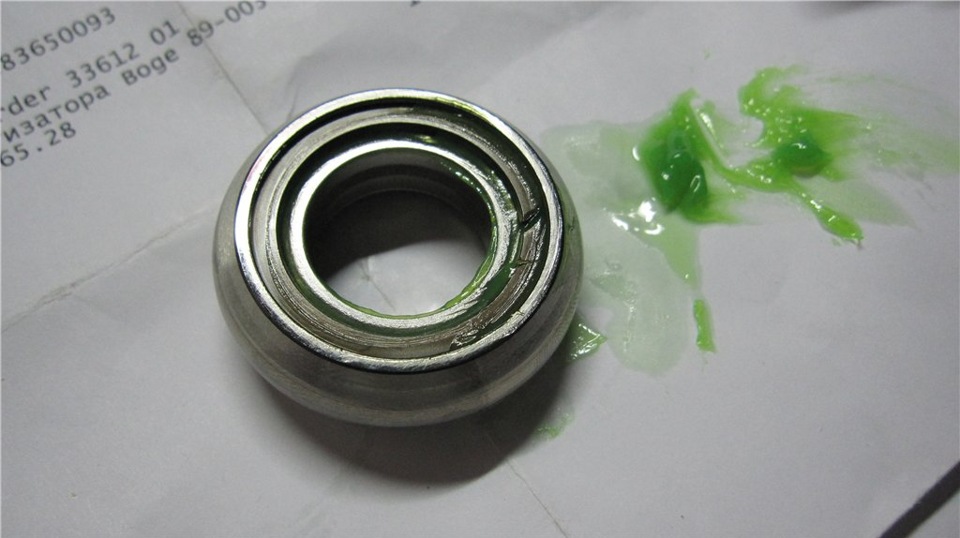

Получил такой бублик, при вращении отчетливо ощущается наличие смазки, ходит плавно, с натягом…чего не было после извлечения.

Кстати, сама часть полуоси, что с трипоидом, состоит из трех частей. Сама полуось что входит в коробку, кусок пустотелой трубы, и сама граната трипоида, на которую в последствии напрессован подвесной подшипник. Все это сварено. Пот толщей краски и наклейкой бла-бла-бла VOLVO, имеем надпись

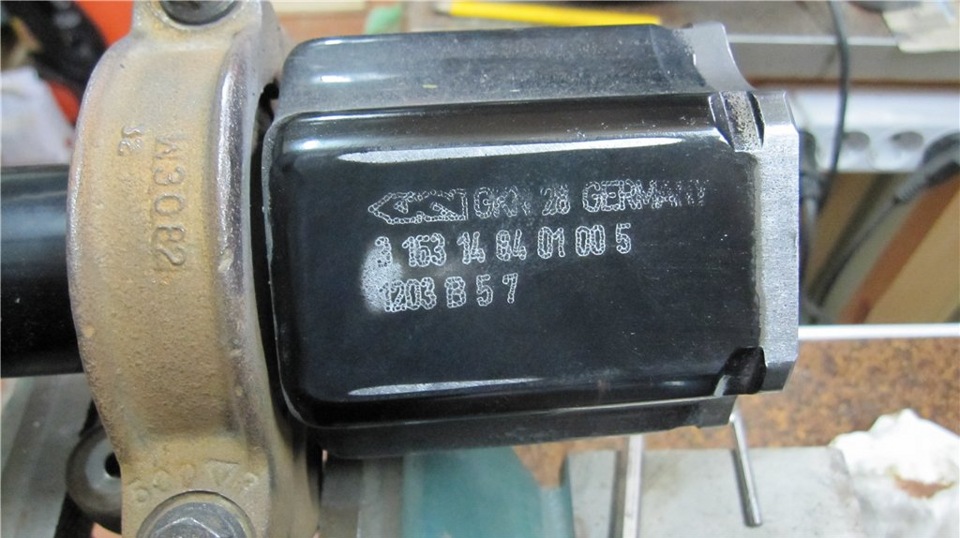

, но в общем никто и не сомневался…но код может кому-нибудь пригодится.

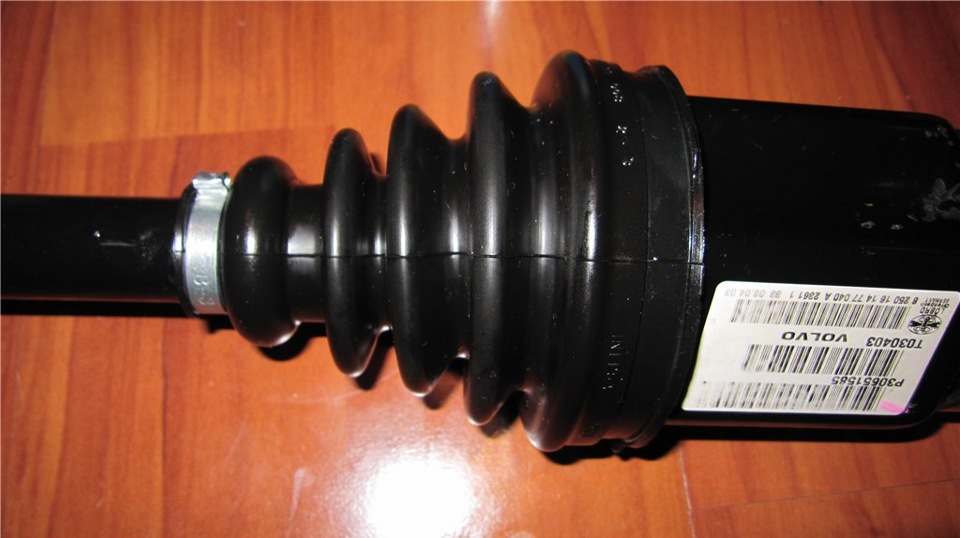

Если есть нужда поменять пыльник, то нужно снять фиксатор на полуоси, и обычным двух, лучше трех лапым съемником, снять крестовинку. После чего снять пыльник.

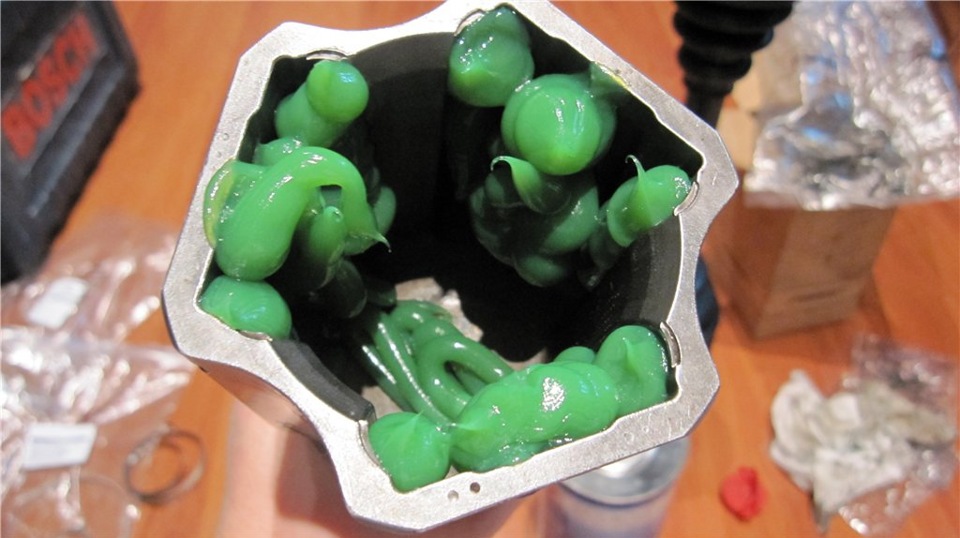

Сейчас забиваем гранату смазкой

Фанатизм тут не наш друг. Излишки смазки приведут и к гидроударам при движении крестовинки в стакане и могут порвать пыльник. Так что 80-100 мл смазки на один трипоид это выше крыши.

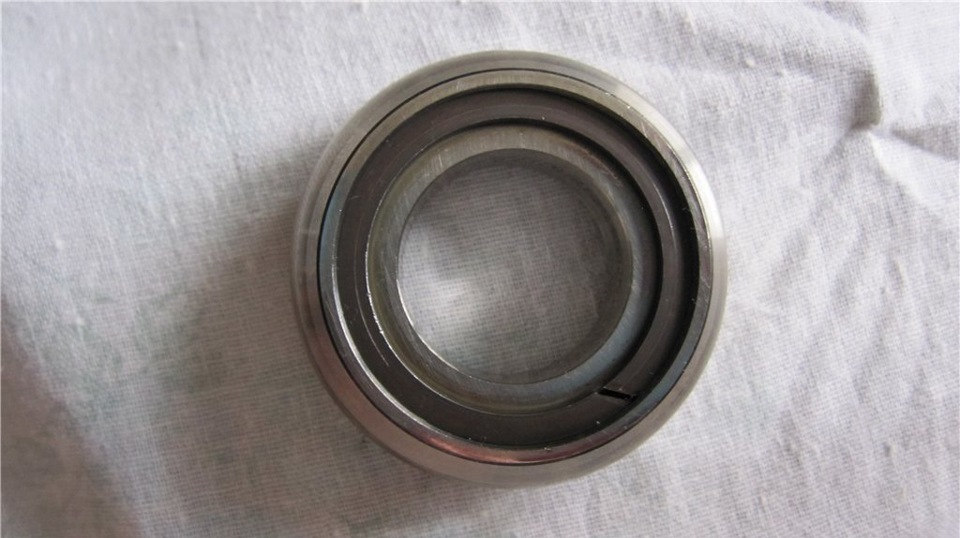

Установив подшипники на крестовинке, сильным движением по оси внутрь (вспоминаем про завальцовку), впихиваем казалось бы невпихуемое.

Дальше притираем места равномерно распределяем смазку, протираем места контакта пыльника и стакана, пыльника и полуоси, натягиваем пыльник. Зажимаем хомуты.

Собираем в обратной последовательности. Не забываем смазать смазкой место контакта гранаты ШРУС-а и ступицы.

При затяжке ШРУС, желательно иметь ремонтные болты, с конической резиновой шайбой

но при их не человеческой стоимости вполне допустимо использовать обычный силиконовый (желательно автомобильный…если строительный, то воздержаться от использования кислотного, так называемого универсального герметика…заростет ржавчиной так, кувалдой выбивать придется) или каучуковый (но не клей для автомобильных стекол (замучаетесь вынимать потом ШРУС) герметик, положенный на шлицы.
После чего затягиваем болт с усилием (если использовать динамометрический ключ):
Болт с конусом – 50Nm
Болт с обычной шайбой – 35Nm + доворот на 90 градусов.

Для работы потребовалось:
Смазка Castrol LMX
Хомут Impergom 20116
Хомут Impergom 20125
Растворитель 646
Обезжириватель APP W900

P.S. 25.06.2015
Внимание!
Считаю что обязан спустя годы внести определенные дополнения к данной теме.
Важным дополнением станет вопрос смазки.
Когда перебирался внутренний шрус, стал вопрос выбора смазки…
Разумеется, обратился к всемирному разуму и консультантам различных компаний.
На тот момент, было принято решение использовать Castrol LMX.

Не ошибается только тот, кто ничего не делает.
Любой человек, нормальный человек…с годами совершенствуется, приобретает новые знания, навыки, приходит к настоящим ценностям и правильным выводам.
Скажу сразу, Castrol LMX приводит к усиленному износу трипода…
И если применять эту смазку для профилактики на хорошем игольчатом или роликовом подшипнике во внутреннем шрусе, это его убьет!
Что еще печальнее, при обслуживании внутреннего шруса, замене пыльника, люди полагаются на комплектную смазку.
Но даже именитые производители вроде GKN, в качестве комплектной смазки для внутреннего шруса поставляют графитку с дисульфидом молибдена.
Такая смазка может применяться ТОЛЬКО во внешнем шарнире.
Использовать смазку с дисульфидом молибдена во внутреннем шрусе системы трипод НЕДОПУСТИМО!

Выбор смазки для трипода, самый сложный вопрос…это один из самых чувствительных узлов в автомобили…и пожалуй, только АКПП, если ошибиться с выбором рабочей жидкости, можно быть большей проблемой чем трипод.
