Ниссан Кашкай вариатор: Обзор и советы по эксплуатации
Nissan Qashqai можно отнести к мини-кроссоверам, компактным снаружи и вместительным внутри. Внешне автомобиль ничем не отличается от джипов «городского типа», но цена и начинка более соответствует хэтчбеку.
Обзор
Автомобиль впервые был представлен на женевском автосалоне в 2004 году. В 2007 Европу буквально заполонили модели Кашкай первой версии. Этот пятидверный внедорожник шел с бензиновым двигателем в двух вариантах: 1,6 и 2,0 л со 114 и 141 л. с. соответственно. Коробка передач у первого поколения была либо механическая, либо вариаторная. Вариатор на Ниссан Кашкай J10, как и на остальные версии кашкая, ставился фирмы Jatco, первое поколение было оборудовано двумя разными моделями: JF011e (RE0F10A) и JF015e (RE0F11A). Обе коробки устанавливались с бензиновыми двигателями, первая – с объемом 2.0 л, вторая – 1.6 л. В таком виде ниссан Кашкай выпускался по 2013 год с учетом рестайлинга в 2010. Среди первого поколения затесался и один Nissan Qashqai автомат, на который были установлены коробка Jatco JF613E и дизельный двигатель с объемом 2 литра.
У Nissan Qashqai J10 рестайлинг затронул не только внешность автомобиля, хотя в этом плане изменения были неслабыми, особенно передней части. Именно после рестайлинга линейка моторов была дополнена 1.6-литровым двигателем с 117 л. с. и вариаторной коробкой JF015e (RE0F11A).
На удлиненную версию кроссовера – Nissan Qashqai +2 – также устанавливался вариатор JF011e (RE0F10A), но другой модификации. Это важно учитывать, покупая бу запчасти к ниссану или не зная точно до буквы, какой вариатор стоит. Даже если коробки передач у Ниссан Кашкай и Ниссан Кашкай+2 имеют одинаковое название, гидроблоки у них совершенно разные, поэтому данные детали не взаимозаменяемые.
Второе поколение Nissan Qashqai J11 производится с 2013 года, у Nissan Qashqai J11 рестайлинг был произведен в 2016-2017 году. Во втором поколении кроме двигателей с объемом 1.6 и 2 литра появляется 1.2 турбо мотор, благодаря которому модель становится одним из наиболее экономичных кроссоверов. Купить новый Nissan Qashqai второго поколения можно все с тем же вариатором Jatco, но для разных моторов подходят разные модели:
Каждая модель трансмиссии предполагает одну или несколько модификаций. Двухлитровый бензиновый двигатель на автомобиле с передним приводом оборудуется модификацией коробки 31020-3VX2A, а для полноприводного кроссовера с таким же мотором предусмотрен вариатор 31020-3VX2С. Первый указанный вариант двигателя с объемом 1,2 турбо комплектуется трансмиссией 31020-X426A, а второй – 31020- X426B. При этом не стоит забывать, что модификации моделей не являются взаимозаменяемыми, и, если ремонт вариатора невозможен или нецелесообразен, выбирать новый нужно очень внимательно.
Проще всего в этом отношении владельцам Nissan Qashqai автомат второго поколения с дизельным силовым агрегатом на 1.6 литра. Вариатор к этой модели идет только один, модификация 31020-3WX1B.
Среди моделей Nissan Qashqai J10, представленных на российском рынке подержанных автомобилей, наибольшей популярностью пользуется Nissan Qashqai с двухлитровым двигателем. И дело даже не в большем объеме – все-таки такой объем больше подходит для любителей нажать на газ и притопить по трассе, а Ниссан чаще покупают для передвижения по городу с его пробками и светофорами. Зато ресурс, равно как и надежность вариатора JF011e больше, чем у JF015e, который устанавливался на автомобиль с объемом 1.6 литра с 2011 года. Второй вариатор оказался слишком маленьким для довольно тяжелого кроссовера, поэтому его долговечность раза в полтора-два меньше.
Периодичность обслуживания CVT Nissan Qashqai
По регламенту замену трансмиссионного масла в Ниссан Кашкай вариатор первого поколения требуется производить после каждых 60.000 км. Но, учитывая наши реалии и дороги, лучше сократить пробег между заменами до 30-40 тысяч.
Если в вариатор JF011e можно лить масло спецификации NS-2, то модель JF015e воспринимает только масло NS-3. Вариаторам JF016e и JF017e требуется только чистое трансмиссионное масло, они к этому очень чувствительны. Согласно руководству пользователя замена производится каждые 90.000 км, но не стоит забывать, что регламент не учитывал качество наших дорог, так что менять масло нужно чаще – раз в 50-60 тысяч километров.
В вариаторах JF016e и JF017e вместо бывших когда-то в ходу степ-моторов за переключение передач отвечают салениоиды-регуляторы, которые слишком легко забиваются стружкой и грязью. Некачественное масло, равно как и слишком редкая его замена на этих моделях вариатора может привести к тому, что менять придется весь гидроблок, стоимость которого почти такая, как и стоимость вариатора. Так что если на вариаторном ниссане вдруг пропала задняя скорость, значит масло точно давно пора поменять.
При замене смазки не стоит лениться снимать поддон – без этого хорошо очистить трансмиссию от отработанного масла не получится. Также важно очистить магниты от металлической стружки, чтобы она не препятствовала в дальнейшем нормальной работе вариатора.
Нового масла понадобится 2 канистры по 4 литра – в коробку входит 7,5 литров смазки. Обратите внимание, чтобы масло соответствовало требованиям к качеству, указанным производителем.
Произвести замену трансмиссионного масла своими руками возможно, особенно если в наличие есть необходимый инструмент и прокладки. Но если уверенности в своих силах или желания заниматься этим делом нет, лучше обратиться в сервис. Там все сделают правильно, быстро и недорого. Заодно нелишней будет диагностика вариатора, потому что основные проблемы можно увидеть только с ее помощью.
Основные проблемы и поломки вариатора
Несмотря на недоверие к такой коробке и вечные вопросы на форумах, надежен ли вариатор, с трансмиссией на Nissan Qashqai возникает не так и много проблем. И в основном они касаются перегрева или несвоевременной замены масла.
Чтобы избежать их, в первую очередь нужно вовремя заезжать на сервис или самостоятельно производить замену смазки и очистку трансмиссии от нагара и стружки.
Перегрева тоже избегать несложно, если знать, на что обращать внимание. Рабочая температура вариатора 75-85 градусов, может выдержать и 120, но только при непродолжительных нагрузках. Но рисковать с температурой не стоит. Охлаждение трансмиссии производится при помощи радиатора, который расположен перед основным радиатором, охлаждающим двигатель автомобиля. Из-за особенностей расположения первый радиатор загрязняется достаточно быстро, после чего и начинаются проблемы с перегревом радиатора. Если на чистоту радиатора обращать внимание и вовремя устранять загрязнение, о слишком высокой температуре можно не волноваться.
Основные виды неисправности вариатора у Nissan Qashqai:
Часто возникает вопрос, как проверить вариатор на предмет поломок, если в авто ничего не гудит и не дергается. Дело в том, что поврежденные детали видно только при деффектовке вариатора, поэтому лучшим решением будет периодическая диагностика на станции технического обслуживания. И если со старыми моделями первого поколения еще можно попробовать заехать к очень рукастым и знающим гаражникам, то с более поздними версиями лучше не рисковать: здесь понадобится не только знание, как вытащить щуп, но и специальное техническое и программное обеспечение и умение, как правильно пользоваться всем этим богатством. Так что обслуживание более свежих и нежных модификаций лучше оставить профессионалам.
Отдельное внимание стоит обратить на бу-шные вариаторы JF016e и JF017e. Модуль калибровочных значений в эти модели не ставился. Диск, с которого заливались калибровочные значения на заводе, владельцу автомобиля при покупке никто не передавал. Так что стоит ли покупать бывший в употреблении контрактный вариатор JF016e или JF017e и рисковать не найти сервис, способный его отколибровать? Смысл есть совершать покупку только на запчасти – снятый с битого автомобиля без данных по калибровке, он просто не поедет.
Основные рекомендации по эксплуатации
Рекомендации по эксплуатации вариатора на Ниссан Кашкай не сильно отличаются от правил использования обычной АКПП:
Надежность вариатора во многом зависит от модели. Как правило, ресурс и ремень вариатора рассчитаны на 200.000 км (кроме JF015e, ресурс которого может быть ищерпан уже через 100.000 км), так что при покупке Ниссан Кашкай с пробегом на последний нужно обязательно обратить внимание. Если ресурс вариатора уже выработан на 70-80%, с продавца можно стребовать неплохую скидку, иначе в скором времени эту деталь придется менять за собственные деньги. Гарантийный срок службы заканчивается уже после 100.000, так что при покупке нового авто на этот счет можно не волноваться – столько вариатор точно проедет.
Выбирая модель Nissan Qashqai, не стоит игнорировать отзывы владельцев – именно из них можно узнать о слабых местах автомобиля, на которые нужно будет обращать внимание во время эксплуатации. А на сервис лучше обращаться раньше, чем позже – когда можно обойтись недорогим ремонтом, а не покупкой новой детали.
Видео
Отзывы
Константин, 32 года
Купил Ниссан Кашкай 2.0 с вариатором. Нормальная машина, езжу уже несколько лет. Меня перед покупкой все ругали – мол, намучаешься еще с этим вариатором, возьми на механике. А мне по городу наоборот так удобнее, я даже не думал, вариатор или механика. Главное, на СТО не забывать заезжать вовремя. Яне знаю, сколько ходит обычно машина у других, я меняю масло где-то раз в 50 тыс. и проблемы в этом не вижу.
Сергей, 54 года
Недавно взял себе нового двухлитрового кашкая 2019 года. В принципе, все устраивает – машина маленькая, но симпатичная, в офис из пригорода ездить самое то, а если надо – и жена с покупками в салоне спокойно помещается. Вариатор меня не смущает, идет машинка ровно, не дергается, если надо кого обогнать – и поддать может. Единственный минус – жесткая подвеска. Может, если багажник кирпичами загружать – в самый раз было бы, а просто ездить не очень комфортно.
Алексей, 29 лет
Не знаю, почему многие гонят на вариатор у кашкая. Мне удобно. Единственное, что нужно делать, чтобы не мотаться по сервисам – как прогревать его перед поездкой и масло вовремя менять. Ну так это и по двигателю все знают – не поменял, не долил, когда надо – молодец, езжай делай капиталку.
Борис, 44 года
Не в восторге. Купил Ниссан Кашкай жене – ей очень хотелось паркетник. Взял с объемом 1.6 на бензине с вариатором – с механикой не каждый мужчина справится, не то что женщина. Цена вроде нормальная, да и КАСКО на нее не заоблачная. Но вот подвеска у нее… не для нежной и хрупкой женской… психики) Жена жалуется, что твердо, жестко, каждая ямка пробирает до глубины души. Так что придется менять на что-нибудь помягче, но тоже с вариатором.
Коробка вариатор в Ниссан: как правильно ездить и обслуживать?
На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед, N – нейтральная передача, R – задний ход и т.д. Может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично типтроник на АКПП). Дополнительно может присутствовать спорт-режим, экономичный режим и т.д.
При этом важно понимать, что вариатор среди всех видов АКПП хуже всего «переваривает» крутящий момент и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно. На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.
В ариатор Ниссан «боится» пробуксовок и повышенных нагрузок. Это значит, что Х-Трейл с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.Использовать автомобиль с CVT для буксировки другого авто, автоприцепов и тяжелых грузов настоятельно не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа. Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.
Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.
В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.
Обслуживание вариатора Nissan
В ИТОГЕ: коробка вариатор способна обеспечить максимальный комфорт при езде, а также является более экономичной в плане расхода топлива по сравнению с классическими АКПП. Однако следует учитывать, что данный тип трансмиссии не рассчитан на высокие нагрузки и тяжелые условия. Параллельно не допускаются перегревы трансмиссии.
Простыми словами, коробка CVT больше подойдет для эксплуатации в черте города по хорошим дорогам, причем таким водителям, которым ближе спокойный и размеренный стиль езды, без резких стартов, пробуксовок и постоянных обгонов.
08. Как устроен вариатор
Листая автомобильные каталоги, многие встречали такую фразу: «На автомобиль устанавливается бесступенчатый вариатор». Или могли увидеть это словосочетание в таблице технических характеристик. Что такое механическая коробка передач, знают все (кроме, разве что, американцев), к «автомату» тоже давно все привыкли (особенно американцы). А вот вариатор — зверь малоизвестный. А ведь он далеко не новинка.
Вы удивитесь, но принадлежит это изобретение не Хонде и даже не Мерседесу. Патент на вариатор был выдан в конце XIX века! Более того, первый вариатор придуман и вовсе в 1490 году. Его автором оказался добродушный бородач Леонардо да Винчи.
Первый работоспособный автомобиль с этим типом трансмиссии, правда, появился не в эпоху Возрождения, а попозже — лет через пятьсот, в 1950-х годах. Вариатор ставился серийно на автомобили DAF (в то время под этой маркой выпускались не только грузовики, но и легковушки). Потом нечто похожее начали делать и на Volvo, но по-настоящему широкое распространение вариаторы получили лишь сейчас.
По сути, вариатор (наиболее распространённое англоязычное обозначение — CVT — continuously variable transmission) — это, простите за тавтологию, вариация на тему автоматической коробки передач. И автомобиль, оборудованный им, на первый взгляд, ничем не выдаёт себя — педалей всего две и рычаг переключения режимов трансмиссии — P, R, N, D — такой же, как и у машины с традиционной АКПП. Всё привычно. Но работает вариатор совершенно по-другому. В нём нет фиксированных первой, второй, десятой передач. Попробуйте представить себе, сколько звёзд в нашей Вселенной или сколько песчинок на всех пляжах Земли вместе взятых — у вариатора передач всё равно намного больше. И «переключение» между ними происходит плавно и незаметно.
Поэтому-то здесь нет толчков при трогании и «переключении». И не зря мы написали это слово в кавычках: переключений как таковых тут и нет. Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля.
Вариаторы бывают нескольких типов: клиноремённые со шкивами переменного диаметра, цепные, тороидальные… Первый тип — самый распространённый. Посмотрим, как он устроен.
Вот наглядный пример: возьмём два карандаша (цилиндра), лежащих параллельно на некотором расстоянии друг от друга. Стягиваем их резинкой и начинаем крутить один из них. Тут же начинает крутиться и второй — с той же скоростью. Но если карандаши будут разного диаметра, начинается совсем другая история — пока один из них, что побольше, сделает один оборот, второй, скажем, два.

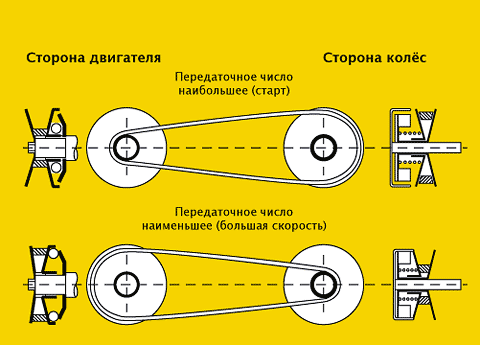

Вариатор устроен похоже, только диаметр «карандашей» у него постоянно меняется. У него два шкива, каждый из которых сделан в виде пары конусов, обращённых острыми концами друг к другу. А между шкивами зажат клиновый ремень.
Теперь, если каждая из пар конусов может двигаться друг к другу и обратно, мы получим шкивы с переменным рабочим диаметром. Ведь при раздвижении конусов ремень, соприкасающийся с ними своими рёбрами, будет как бы проваливаться к центру шкива и обегать его по малому радиусу. А при сближении конусов — по большому радиусу.
Осталось только снабдить оба шкива системой (как правило, это гидравлика, но может быть и какой-то иной сервопривод), которая будет строго синхронно сдвигать половинки первого шкива и раздвигать половинки второго. И если один шкив находится на ведущем валу (который идёт от двигателя), а второй — на ведомом (который ведёт к колёсам), то можно организовать изменение передаточного отношения в весьма широких пределах.
Остаётся ещё добавить узел, отвечающий за изменение направления вращения выходного вала (для заднего хода), а это может быть, скажем, обычная планетарная передача. И вот готова коробка-вариатор.
Кстати, интересный вопрос — какой тут используется ремень? Разумеется, простой ремень из резины и ткани, наподобие тех, что вращают генераторы и прочее навесное оборудование, здесь не прожил бы и тысячи километров. Ремни в клиноремённых вариаторах имеют сложное устройство.
Это может быть стальная лента с неким покрытием или набор стальных тросов (лент) сложного сечения, на которые нанизано огромное число тонких поперечных стальных пластинок трапецевидной формы, края которых и контактируют со шкивами. Кстати, именно таким образом удалось создать толкающий ремень, передающий мощность не только той его половиной, которая бежит от ведомого к ведущему шкиву, но и противоположной. Обычный ремень при попытке передать сжимающее усилие просто сложился бы, а наборный стальной — обретает жёсткость.
А ещё в качестве клинового ремня может выступать широкая пластинчатая стальная цепь, соприкасающаяся с конусами своими краями. Именно такой «ремень» работает в вариаторах машин Audi.
Интересно, что для смазки цепи применяется особая жидкость, которая меняет своё фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие, практически не проскальзывая, несмотря на очень маленькую площадь контакта.
Как именно вариатор будет менять передаточное число при разгоне, зависит от выбранной программы управления. Если при разгоне на обычном автомобиле мы на каждой передаче раскручиваем двигатель, затем переходим на следующую передачу и так далее, то при наборе скорости автомобиля с вариатором мотор остаётся на одних и тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), зато плавно меняется передаточное отношение.
Это создаёт несколько странные ощущения. Жмём газ в пол, мотор выходит на большие обороты, да так и остаётся на них в течение всего разгона, воя как пылесос. Зато темп разгона — высокий, да и на переключения между ступенями время не тратится.
Впрочем, в некоторых случаях вариатор настраивают так, чтобы разгон с ним больше напоминал увеличение скорости с обычной коробкой передач, с постепенным ростом оборотов мотора.
Разумеется, при попытке заехать на холм и при замедлении авто, несмотря на нажатие педали газа, умный вариатор не оставит «включённой» высокую передачу. Шкивы для уверенного штурма высоты быстро передвинутся обратно — чтобы увеличить крутящий момент на выходе из коробки.
А ещё на некоторых машинах можно выбрать режим с несколькими «виртуальными» передачами (с 6 или даже 8), задаваемыми электроникой. Передачами, между которыми вариатор будет резко перескакивать, словно классическая коробка «автомат». Ещё в этом случае можно переключать «передачи» по собственному желанию. Как на «автомате» с ручным секвентальным (последовательным) режимом.
Таким образом, у вариатора масса достоинств. Но есть и недостатки. Например, сравнительно небольшая, по современным меркам, «перевариваемая» мощность двигателя. Не зря такие коробки начали своё шествие по миру на машинах малого класса. Да и сейчас мощные автомобили — все сплошь и рядом укомплектованы либо «механикой», либо классическими «автоматами», либо роботизированными коробками.
Правда, прогресс идёт. И тут нельзя не вспомнить рекордсменов. Скажем, на Audi A4 2.0 TFSI клиноремённый вариатор Multitronic (с цепью) без проблем справляется с потоком в 200 «лошадей».
Можно возразить, что класс D — это ещё не всё. Для автомобилей представительского и бизнес-класса, и тем более для крупного внедорожника — 200 сил уже не назовёшь такой уж большой величиной. Но достижения самых современных вариаторов на этом не исчерпываются. Так, на кроссовер Nissan Murano с 3,5-литровым V6 мощностью 234 лошадиные силы ставят клиноремённый вариатор X-Tronic. Это одна из самых крупных и тяжёлых моделей, оснащённых вариатором. А что будет завтра?
Второй недостаток вариаторов — сравнительно дорогое обслуживание и ремонт, специальная, а значит, недешёвая, трансмиссионная жидкость. Ремённые вариаторы могут через каждые 100—150 тысяч километров пробега требовать замены ремня. Масло при этом стоит несколько дороже, чем для «автомата», но зато менять его можно чуть реже — ориентировочно через 40—50 тысяч километров для разных моделей автомобилей.
И всё же вариаторы получают всё большее и большее распространение на машинах самых разных классов, к тому же и стоят они, обычно, дешевле хороших «автоматов» классического типа.
Поскольку вариаторы располагают бесконечным числом передач, они позволяют двигателю работать на наиболее выгодных режимах — нужна ли нам (на светофорных гонках) максимальная мощность, или, напротив, плавность и наименьший расход топлива (при спокойной езде). Потому модели с вариаторами отличает, при прочих равных, высокая экономичность, сочетающаяся с не менее приличной динамикой.
Кстати, в последнее время наметилась тенденция к росту числа передач у классических «автоматов». В последних моделях встречается уже 8 передач (на легковой, заметим, машине). И делается это именно для сочетания высокой динамики и экономичности. Скоро увидим автоматы с десятью ступенями или даже с двенадцатью? А вот вариаторы уже находятся там, куда обычные автоматы с их переключаемыми планетарными рядами никогда не придут. Ведь число передач у вариатора бесконечно.
Обзор вариатора Nissan Qashqai
Клиноременные вариаторы широко применяются на многих автомобилях Ниссан, в том числе и на кроссовере Кашкай. Такая коробка обеспечивает высокую экономичность, а также является недорогой в производстве, что положительно сказывается на стоимости автомобиля. Однако эксплуатация и обслуживание вариаторов имеют ряд важных особенностей, о которых ниже.
Устройство и принцип работы
Сколько служит вариатор?
Замена масла на Кашкай-2
Комментарии и Отзывы
Устройство и принцип работы
Вариатор Ниссан Кашкай имеет внутреннее обозначение CVT (Continuously Variable Transmission, трансмиссия с непрерывно изменяемым передаточным числом) и производится японской компанией Jatco. На автомобилях Кашкай старой модели J10 применялся клиноременной вариатор RE0F10A или JF011E, на новый Кашкай J11 ставится модернизированный вариатор JF016E. Главным отличием является передаточное число главной пары (6.466 и 6.386 соответственно) и диапазон передаточных чисел (2.349 – 0.394 и 2.631 – 0.378 соответственно).
В конструкции такой коробки имеются два независимых шкива, установленных на подшипниках и оснащённых двумя конусами каждый, причём узкие стороны конусов расположены напротив друг друга. Один шкив соединён с коленчатым валом двигателя, второй шкив стоит на валу, выходящем к коробке дифференциала. Подача крутящего момента от коленчатого вала двигателя идёт через гидротрансформатор. Между шкивами установлен стальной пластинчатый ремень, с помощью которого передаётся крутящий момент. Для передачи момента на ведомый вал используется планетарная передача. Ремень может передвигаться по боковой поверхности конусов, тем самым постоянно изменяя передаточное отношение.
Валы вариатора Ниссан Кашкай в сборе с приводным ремнём
При старте с места ремень расположен на ведущем шкиве на минимальном диаметре (конусы разведены), а на ведомом — на максимальном (конусы сведены). Изменение расстояние между конусами осуществляется шаговым электродвигателем и датчиком частоты вращения, установленными в корпусе гидроблока.
С ведущего вала с помощью пары косозубых шестерён вращение передаётся на дифференциал. По мере разгона передаточное число меняется таким образом, чтобы поддерживать наиболее выгодные, с точки зрения динамики и расхода топлива, обороты двигателя. Для переключения направления движения в конструкции вариатора используется многодисковый тормоз.
На схеме ниже показано, как работает современный вариатор. Красными стрелками обозначено направление движения крутящего момента от двигателя.
Важнейшим показателем эффективности любой коробки передач является силовой диапазон, который представляет собой отношение высшей и низшей передач в коробке. В современных многоступенчатых автоматических коробках значение диапазона не превышает значения в 9 единиц, в то время как последние образцы CVT позволяют получить значение около 12 единиц.
Сколько служит вариатор?
Из-за двух случаев массовых выходов из строя вариаторов Ниссан Кашкай за ними закрепилась репутация крайне ненадёжных агрегатов с малым ресурсом. Первые проблемы были на машинах 2012 года с атмосферным мотором 1,6 литра. Причиной стала не отлаженная кинематическая схема работы вариатора под двигатель малого объёма. Вторая проблема возникла в 2014 году на новом Nissan Qashqai J11 из-за новой прошивки блока управления. Было выпущено две версии прошивки PM463 и PM551, которые исправили ситуацию. Начиная с 2014 года на вариаторы Ниссан Кашкай завод даёт гарантию на 100 тыс. км пробега. При этом фирма Jacto, которая поставляет эти агрегаты Ниссан, даёт гарантийный пробег 120 тыс. км.
Последующая эксплуатация машин показала, что вариатор вполне надёжен и спокойно ходит без ремонта более 200 тыс. км. По отзывам владельцев двигатель Кашкая раньше уходит на капитальный ремонт, чем регулярно обслуживаемый вариатор.
Основные неисправности
Из-за особенностей конструкции вариатора все неисправности можно разделить на механические и электронные. При возникновении проблем в электронных блоках управления на комбинации приборов загорается предупреждающая лампа. При электронных ошибках вариатор блокируется на фиксированном положении, что позволяет добраться на машине к месту ремонта.
К проблемам электронного характера следует отнести:
Основной причиной механических проблем на Кашкае является нерегулярная замена масла и жёсткая эксплуатация коробки в условиях бездорожья и низких температур. Как правило, при механических проблемах коробка не переходит в аварийный режим с загорающейся индикацией на комбинации приборов. Исключением является перегрев масла в коробке.
Механическими проблемами вариаторов Ниссан Кашкай являются:
Видеоролик с описанием типичных проблем вариатора (автор carosokin).
Устранение проблем
Поломки в электронике коробки определяются во время компьютерной диагностики. Некоторые ошибки носят случайный характер и после обнуления больше не возникают. Для устранения других требуется вмешательство в механическую часть вариатора для ремонта и замены узлов. Большинство возникающих механических неисправностей можно устранить своими руками, но только при частичном или полном разборе коробки.
Если отремонтировать приспособление не удается, то может потребоваться его замена. Пока вариатор находится на гарантийном сроке его без проблем можно поменять в официальном сервисе Nissan. В случае, когда гарантия закончилась, сам вариатор и работы по его установке и адаптации обойдутся достаточно дорого.
Обслуживание
Для увеличения продолжительности службы вариатора необходимо вовремя проводить техобслуживание. Все необходимые работы можно провести на СТО или же выполнить самостоятельно.
Замена масла
Замена масла производится в соответствии с инструкцией в среднем через 60 тысяч км пробега. Но для большей надёжности коробки срок службы масла следует уменьшить в два раза. Оригинальное масло — Nissan CVT Fluid NS-2 (код для заказа KLE52–00004, для замены необходимо 8 литров).
Поскольку при замене стекает только 2/3 объёма масла, то смену можно повторить. Такое мероприятие желательно проводить на машинах с большими пробегами. Вторая замена повышает количество свежего масла приблизительно до 80%.
После замены на Ниссан первого поколения, например, 2008 года необходимо обнулить данные в блоке управления коробкой от датчика старения масла. Обнуление проводится с помощью диагностических сканеров NIssan Consult III или Launch X431 Diagun. Пренебрежение этим пунктом приведёт к работе насоса вариатора с повышенным давлением.
Замена масла на Кашкай-2
Автомобили 2013, 2014, 2015, 2016 и 2021 годов относятся ко второму поколению Ниссан Кашкай, в конструкции вариатора которых произошли некоторые изменения. В коробке используется более современное масло Nissan CVT Fluid NS-3 (оригинальный код KE909–99943), для полной замены требуется 12 литров.
Также можно сбросить счётчик старения масла. Хотя в новых версиях сервисной литературы Ниссан указывается, что показания этого счётчика не влияют на работоспособность коробки.
Замена фильтра
В коробке установлены два фильтра — многоразовый грубой очистки (номер детали 31728–1XZ0D), установленный в нижней части вариатора и одноразовый бумажный (номер 31726–1XF00) для тонкой очистки. Замену фильтра тонкой очистки можно произвести только сняв поддон двигателя, поэтому его замену целесообразно совместить со сменой масла в картере коробки. Фильтр грубой очистки требует замены редко, в основном при сильном повреждении фрикционов (выгорании).
Замена ремня
Замена ремня представляет собой весьма сложную и трудоёмкую операцию, которую самостоятельно может выполнить только опытный специалист. Работа по замене ремня может быть выполнена без снятия коробки с автомобиля. При покупке ремня следует учитывать, что единственным поставщиком детали является фирма «Бош».
Краткий алгоритм замены следующий:
Правила эксплуатации
Вариатор Ниссан Кашкай требует определённых правил при движении машины:
Плюсы и минусы
Основными плюсами вариатора являются:
Однако наряду с положительными моментами, вариатор имеет и слабые стороны:
Но при соблюдении всех правил эксплуатации вариатор Ниссан Кашкай покажет себя как надёжный и безотказный агрегат.
Фотогалерея
Видео
Ролик от автора Евгений Липовка показывает процесс замены масла в вариаторе Кашкая первого поколения.
