Как разобрать типовой разъем?
Добрый вечер!
Кто-нибудь знает, как разобрать типовые Хондовские разъемы, т. е. вытащить провода с пинами? Может кто-то профессионально работает с электрикой?
Может они, конечно, вообще не разборные, но съемный блокиратор как-бы прозрачно намекает на то, что пины можно вытащить.
Сверху над пинами есть ряд отверстий, в которые нужно вставить какой-то инструмент, чтобы освободить пин от пластиковой защелки.
Я пробовал 3 варианта инструментов.

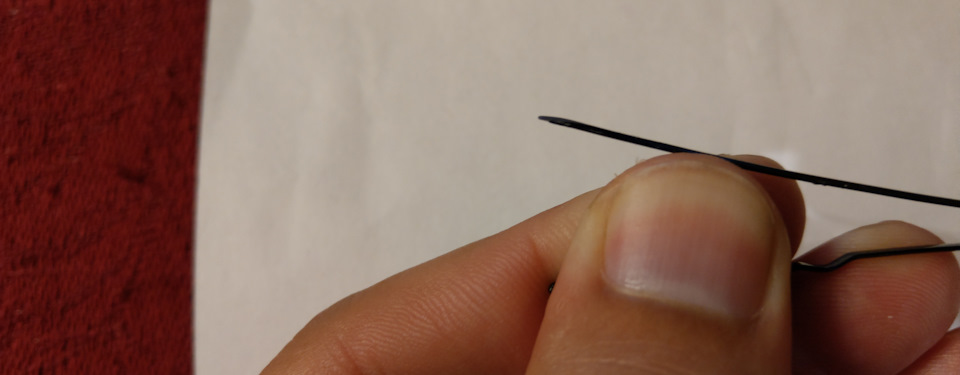

Простой инструмент постоянного прямоугольного сечения (отлично подходит для китайских разъемов) здесь не подходит. Только запирается и все.

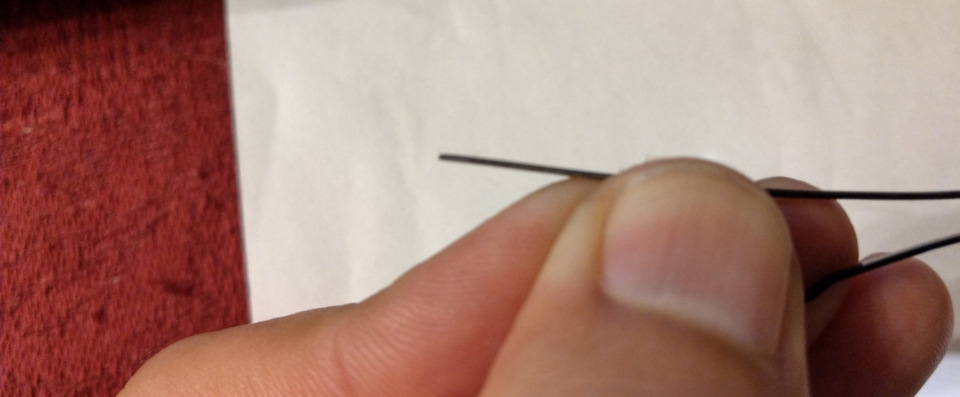

Заостренный вариант тоже не подходит. При приложении значительного усилия он срезает пластиковый держатель. Пин вытащить при этом можно — я вытащил таким образом три пина, но обратно они уже не защелкиваются — просто болтаются в разъеме.
Я попробовал сделать еще вот такой заостренный и загнутый инструмент. По задумке его нужно было бы вводить в отверстие и провести между пином и пластиковым язычком, но так не получается. инструмент застревает и все.
Может кто-то знает какую-то хитрость, как освободить пин из разъема? Может иголкой какой или булавкой можно подцепить?
Honda CR-V 2014, двигатель бензиновый 2.0 л., 150 л. с., полный привод, автоматическая коробка передач — своими руками
Машины в продаже
Комментарии 11
Вот такой наборчик под данные процедуры приобрёл себе, очень удобно разбирать.
а где фишки вообще можно купить для хонды, хотел на фаркоп воткнуть
1. Посмотреть номер детали в каталоге и купить.
2. Приехать на разбор и найти подходящую.
Это не часть детали, в салоне есть мама, а папа идёт на аксессуаре, соответственно аксессуар отдельно штекер не продается
1. Если очень нужно, то можно и переплатить.
2. Искать на разборе. Можно искать на евроавто.рф — большая разборка.
Здравствуйте, я конечно не автоэлектрик, но всё же опыт некоторый имеется, в этом году когда устанавливал на машину климат контроль вместо обычного кондиционера пришлось вытаскивать множество пинов из разъемов, в основном мне помогли девайсы как на фото ниже, именно те которые обозначены как 0.8, 1 и 1.2, с их помощью удавалось отогнуть фиксаторы пинов и извлечь их, но где-то жесткости инструмента не хватало, три пина донорской проводки я так и не смог извлечь пока не срезал фиксаторы при том, что соседние пины данного разъема извлекались без всяких напрягов.
#17 / Как разобрать фишку
Хороший электрик – живой электрик!
Мне нужно было перепаять провода из предыдущего поста, но как разобрать фишку информации я не нашел.
Ниже будет не большая инструкция как разобрать фишку и вытащить клеммы на примере клапана IAC.
1. Необходимо вытащить резиновый уплотнитель из фишки. Уплотнитель сидит довольно плотно и сделан скорее всего из резины. Что бы его вытащить, нужно поддеть его отверткой:
2. Перевернув фишку, необходимо вытащить еще один уплотнитель, он сделан из пластика и белого цвета. Что бы вытащить уплотнитель, его нужно так же поочередно в двух отверстиях поддеть тонкой отверткой или, например шилом. Места, где, нужно поддеть отметил красным:
Фото пластикового уплотнителя:
3. Для того, чтобы вытащить клеммы необходимо надавить шилом на пластину (эта пластина фиксирует клемму) и потянуть за провод с другой стороны. На фото отмечены эти пластины и в какую сторону их нужно отжать:
4. После зачистки получаем такие клеммы:
5. Припаиваем провода, мне для того, что бы установить фишку на её место, нужно было еще и нарастить провода:
6. Фишка собирается в обратном порядке:
● Вставляем клеммы (до щелчка);
● Вставляем пластиковый и резиновый уплотнитель.
На сколько я понимаю, резиновый уплотнитель обладает изолирующими свойствами, поэтому сами клеммы изолентой не перематывал. Т.к. даже с тонким слоем они уже не фиксировались в пазах.
После того, как собрал фишку ее можно проверить на напряжение и убедиться, что все сделано верно.
Изначально я измерил напряжение на аккумуляторе, выставив тестер на постоянное напряжение – 20, на аккумуляторе показывал 12,5 В. Подсоединив провода на + и – аккумулятора и подключив их к фишке, тоже получил 12,5 В.
6. Последним пунктом припаиваем готовую фишку к основной проводке, после чего заизолировать:
Замкок зажигания замена пинов секретности.
В один прекрасный день начал закусывать ключ в замке, нам не привыкать всё сделаем.
Итак поехали разбираем руль, снимаем подушку,
откручиваем руль, вынимаем разъём с подрулевого шлейфа, и потиху пытаемся стянуть руль с вала,
далее крышки за рулём и здравствуйте замок виден, отключаем все фишки с разъёмов, снимаем рога на трёх винтах по моему убираем в сторону. вот и сам замок.
далее берём зубило и молоток, это понадобится нам чтобы открутить болты которые закручены с завода но они выглядят изначально по другому, я их называю срывные болты, на них изначально есть шляпка под ключ но после того как их закручивают резким движением срыва она отваливается, сделано это для безопасности. Вообщем ставим зубило и бьём против часовой стрелки.
вот и замок сняли.
Далее идём домой перебирать его.
чтобы достать личинку нужно достать штифт, который ее стопорит, я взял сверло на 3 и высверлил его к чертям. потом это же сверло обрезал и получился как новый штифт)))
Вынув личинку для ее полного разбора нужно выбить ещё один штифт но тут легко.
Теперь вставляем ключ в личинку и вытягиваем ее.
Для переборки вынимаем все пины из секретки и смотрим на номера.
Эти номера можно заказать с али как я и сделал(заказал комплект 60шт)
www.aliexpress.com/snapsh…456&productId=32655426213
вообщем я катал время без пинов в личинке вообще, не было бы имбы завести можно было б с любого ключа.
Пришли пины всё перебрал и собрал назад. Эффект шикарен.
Так же по пути затронул и контактную группу. Там в крайних точках контакта выгорает медь.
Она достаточно толстая и ее можно отреставрировать. Берём дюбель и бьём с обратной стороны выравнивая шарики и дорожки смазываем и ставим назад.
Разборка разъема.
Доброго времени суток уважаемые сего читатели.
Волею судеб на днях я основательно познакомился с контентом данного сообщества. И у меня тоже есть 5 копеек по данной тематике.
Инструкция не претендует на истину, но я делал все по наитию, может кому будет полезна или кто-нибудь более сведущий сделает из неё полноценную.
И так, имеем разъем
и цель перецепить его в другое место.
Суть в том, что разъемы состоят из корпуса, контактов(клемм) и «ЗАЩЕЛКИ». В данном случаи защелка оранжевая и большая, но может быть и меньшего размера не накрывать контакты, а вставляться между ними.
Для разбора нам понадобится толстая иголка, возможно пинцет или тонкие плоскогубцы(утики).
Для начала внимательно рассматриваем разъем и находим места в которых фиксируется защелка, и отгибаем защелки ЗАЩЕЛКИ(прошу прощения за каламбур) иголкой
и одновременно этой же иголкой выталкиваем ЗАЩЕЛКУ из корпуса
Но может быть так что ЗАЩЕЛКА просто вставлена враспор между контактами, тогда ни чего отгибать не надо просто подковыриваем иголкой и достаем руками, пинцетом или утиками.
Далее внимательно осматриваем внутренности корпуса и находим защелки контактов.
Теперь самое сложное. Отжимаем защелку иголкой
и одновременно тянем за провод
если при этом защелка не отгибается играем прикладываемым к проводу усилием. И извлекаем контакт.
Все контакты(не все но тогда я этого не знал) выглядят так и фиксируются одинаково, отличаются лишь размерами.
Теперь можно этот контакт вставить в нужный разъем сохранив родное уплотнение, а при желании смазав его(уплотнение) силиконовой смазкой для пущей гидроизоляции. Или вставить нужный провод в этот разъем.
Собирать аккуратно в обратном порядке. При должной сноровке это достаточно быстрый процесс.
ПЫ.СЫ. Прошу прощения за терминологию, если поправите, то я скорректирую текст.
