Как разобрать водонепроницаемый разъем авто
Как разобрать герметичный разъем (VAG)
Не знаю где еще применяються подобного плана разъемы, но у меня конкретно VAG’овский.
Ничего сверх сложного тут нету. Хотя конечно дома, в тепле и уюте это удобней делать чем к примеру на улице, но как обычно главное понимать суть процесса.
Итакс, имеем вот такой разъем.
Ну в моем варианте видны следы повреждения одного проводка. надо бы заизолировать, у вас могут быть свои, более изощренные мысли касательно этого разъема
То что нам необходимо это (в моем варианте) фиолетовый фиксатор:
Там есть маленький пропил, для более удобного подцепливания его, но можно и с обратной стороны его аккуратно протолкнуть на свет божий.
Теперь он у нас голенькай, лежит, повсхлипывает )))
Далее нам потребуется либо две иголочки, либо как в моем варианте изощеренно скрученная скрепка
Вставляем помеж глаз и аккуратненько подтягиваем проводок на себя. Сильно большое усилие прикладывать не стоит, чтоб не вырвать, просто фиксаторы там очень маленькие и не факт что с первого раза вы попадете. Собственно вот и все.
Как разобрать герметичный разъем VAG
Не многие подписаны на мое второе ведерко, поэтому продублирую и тут, как ни как тут собрались вагаводзики 🙂
Не знаю где еще применяються подобного плана разъемы, но у меня конкретно VAG’овский.
Ничего сверх сложного тут нету. Хотя конечно дома, в тепле и уюте это удобней делать чем к примеру на улице, но как обычно главное понимать суть процесса.
Итакс, имеем вот такой разъем.
Ну в моем варианте видны следы повреждения одного проводка. надо бы заизолировать, у вас могут быть свои, более изощренные мысли касательно этого разъема
То что нам необходимо это (в моем варианте) фиолетовый фиксатор:
Там есть маленький пропил, для более удобного подцепливания его, но можно и с обратной стороны его аккуратно протолкнуть на свет божий.
Теперь он у нас голенькай, лежит, повсхлипывает )))
Далее нам потребуется либо две иголочки, либо как в моем варианте изощеренно скрученная скрепка
Вставляем помеж глаз и аккуратненько подтягиваем проводок на себя. Сильно большое усилие прикладывать не стоит, чтоб не вырвать, просто фиксаторы там очень маленькие и не факт что с первого раза вы попадете. Собственно вот и все.
Влагозащитные разъёмы
В своё время я заказал с китая вот такие разъёмы. Ну, я почему-то думал что они маленькие и лишние дырки можно просто взять и заткнуть. Картинка покажет как я ошибся:
Плюс контакты внутри болтались абы как и ну совершенно не хотели соединяться. Впрочем, оказалось что это я дурак и делал всё не так. Специально для тех, кто захочет такие купить, даю вам решение этой проблемы и одновременно инструкцию, как их правильно собрать. Да, они разобранные приходят и это логично.
Итак, порядок работы достаточно прост:
В картинках это выглядит так:
Фишка для примера, контакты выше от ответной части.
Что в итоге? Погружение под воду проверять само собой не буду, но выглядит надёжно и солидно. Посмотрим, как они поведут себя в будущем, но пока у меня нет никаких претензий.
Надеюсь я написал понятно и вы не будете как мой знакомый соединять напрямую, а воспользуетесь хорошими соединительными фишками.
Всем спасибо за внимание.
Upd: часто при обжатии клемм инструментом резинку выдавливает на рабочую плоскость и контакт становится хуже. Чтобы этого избежать, надевайте резинки на провод дальше, обжимайте без них, а потом надевайте сверху. Практика показала что так всё отлично вставляется и не застревает, а обжимать куда легче.
Разбираем и чиним различные шткера в авто
У многих наверняка в процессе эксплуатации в моторном отсеке отваливаются провода от различных штекеров!
Происходит это из-за высоких температур, или при снятии в мороз, так как изоляция высыхает на жаре и грубеет в мороз. Разбирается такой штекер очень легко, так как многие начинают искать такой штекер на разборах, но не все еще потеряно! Наверняка каждый покупал какие-то запчасти в свое авто и там были штекера с проводами, будь то это приборная панель или блок управления стеклоподъемниками, В Mazda Demio dw3w, Familia BJ рестайл всего два вида PINов для электроники, — это узкий и широкий. на примере покажу как заменить и вытащить PINы из одного такого штекера под капотом.
Нам понадобится Игла от швейной машинки
и не много смекалки. Иголку просовываем между PINом, отжимаем стопор
и одновременно тянем провод с тыльной стороны, и провод поддается. Разжимаем усики которые держат резиновый герметизирующий уплотнитель
, и подпаиваем провод нужной длинны либо меняем на PIN с длинным проводом, в конце собираем все обратно до щелчка стопора. Удачи в ремонте ваших авто.
Разборка разъема.
Доброго времени суток уважаемые сего читатели.
Волею судеб на днях я основательно познакомился с контентом данного сообщества. И у меня тоже есть 5 копеек по данной тематике.
Инструкция не претендует на истину, но я делал все по наитию, может кому будет полезна или кто-нибудь более сведущий сделает из неё полноценную.
И так, имеем разъем
и цель перецепить его в другое место.
Суть в том, что разъемы состоят из корпуса, контактов(клемм) и «ЗАЩЕЛКИ». В данном случаи защелка оранжевая и большая, но может быть и меньшего размера не накрывать контакты, а вставляться между ними.
Для разбора нам понадобится толстая иголка, возможно пинцет или тонкие плоскогубцы(утики).
Для начала внимательно рассматриваем разъем и находим места в которых фиксируется защелка, и отгибаем защелки ЗАЩЕЛКИ(прошу прощения за каламбур) иголкой
и одновременно этой же иголкой выталкиваем ЗАЩЕЛКУ из корпуса
Но может быть так что ЗАЩЕЛКА просто вставлена враспор между контактами, тогда ни чего отгибать не надо просто подковыриваем иголкой и достаем руками, пинцетом или утиками.
Далее внимательно осматриваем внутренности корпуса и находим защелки контактов.

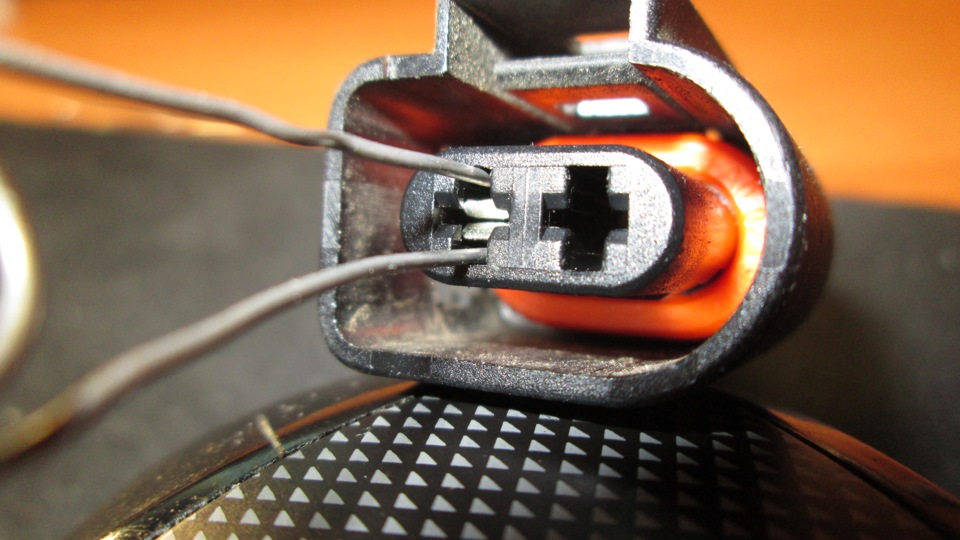

Теперь самое сложное. Отжимаем защелку иголкой
и одновременно тянем за провод
если при этом защелка не отгибается играем прикладываемым к проводу усилием. И извлекаем контакт.
Все контакты(не все но тогда я этого не знал) выглядят так и фиксируются одинаково, отличаются лишь размерами.
Теперь можно этот контакт вставить в нужный разъем сохранив родное уплотнение, а при желании смазав его(уплотнение) силиконовой смазкой для пущей гидроизоляции. Или вставить нужный провод в этот разъем.
Собирать аккуратно в обратном порядке. При должной сноровке это достаточно быстрый процесс.
ПЫ.СЫ. Прошу прощения за терминологию, если поправите, то я скорректирую текст.
