Как самому сделать ангельские глазки на авто

«Ангельские глазки» своими руками

Вобщем-то было ТРИ попытки сварганить «Ангельские глазки» самому. Те, что в продаже имеются достаточно дорогие (минимум 70 убитых енотов), поэтому решил заняться хэнд-мейдом! Была проблема как правильно и из чего делать. Собственно в итоге ничего сложного в изготовлении нет.
Описываю самый удачный способ из трех. Берется лист оргстекла (толщина зависит от желаемого диаметра ) и нарезаются две полоски длинной примерно 40см (длинна зависит от размеров кольца).

Далее полоски шлифуются наждачной бумагой, пока не станут круглыми в сечении.

Затем трубки шлифуются мелкими наждачками(600; 1500; 2500) и полируются любой автомобильной полиролью.

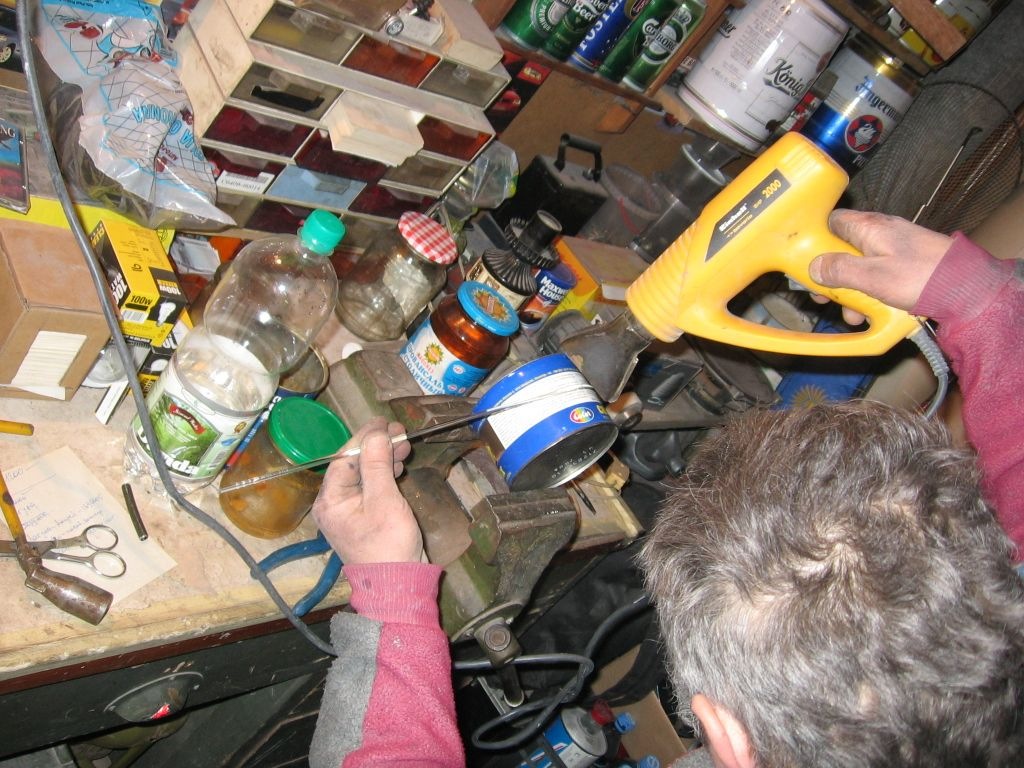

Стал вопрос как придать трубкам форму круга? Берется жестяная банка(по диаметру желаемых глазок), в ней пробивается отверстие. В отверстие вставляем конец трубки и греем трубку промышленным феном изгибая по форме банки.

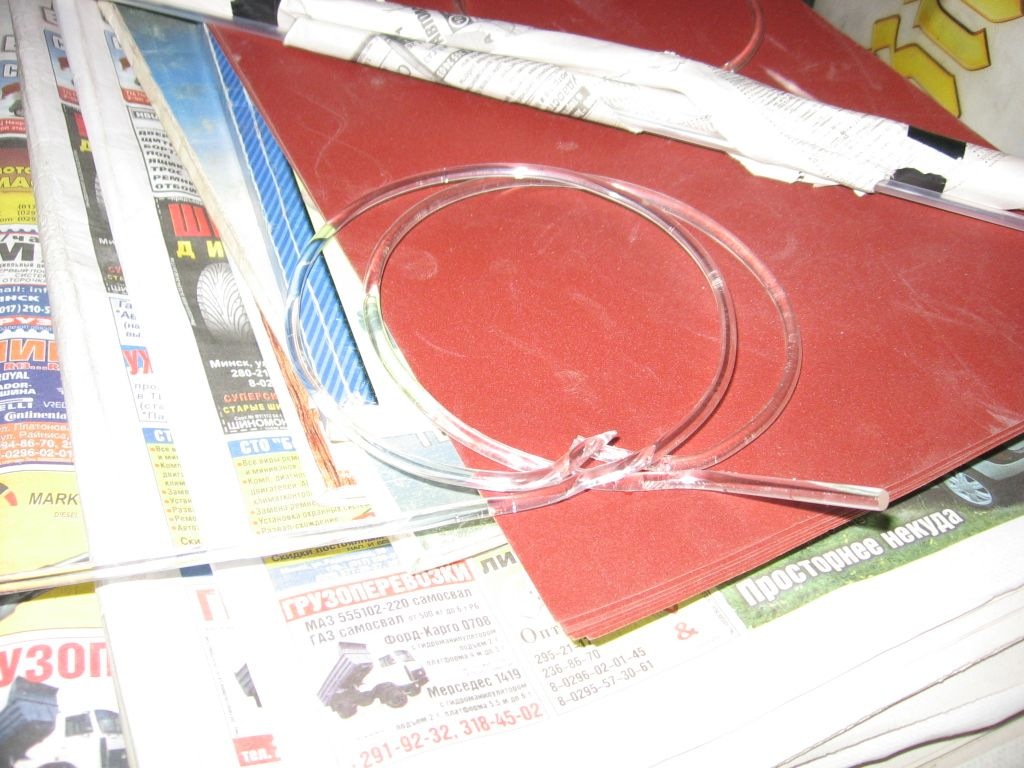

Получаются вот такие кругляшки.

Примеряем заготовки по фаре.

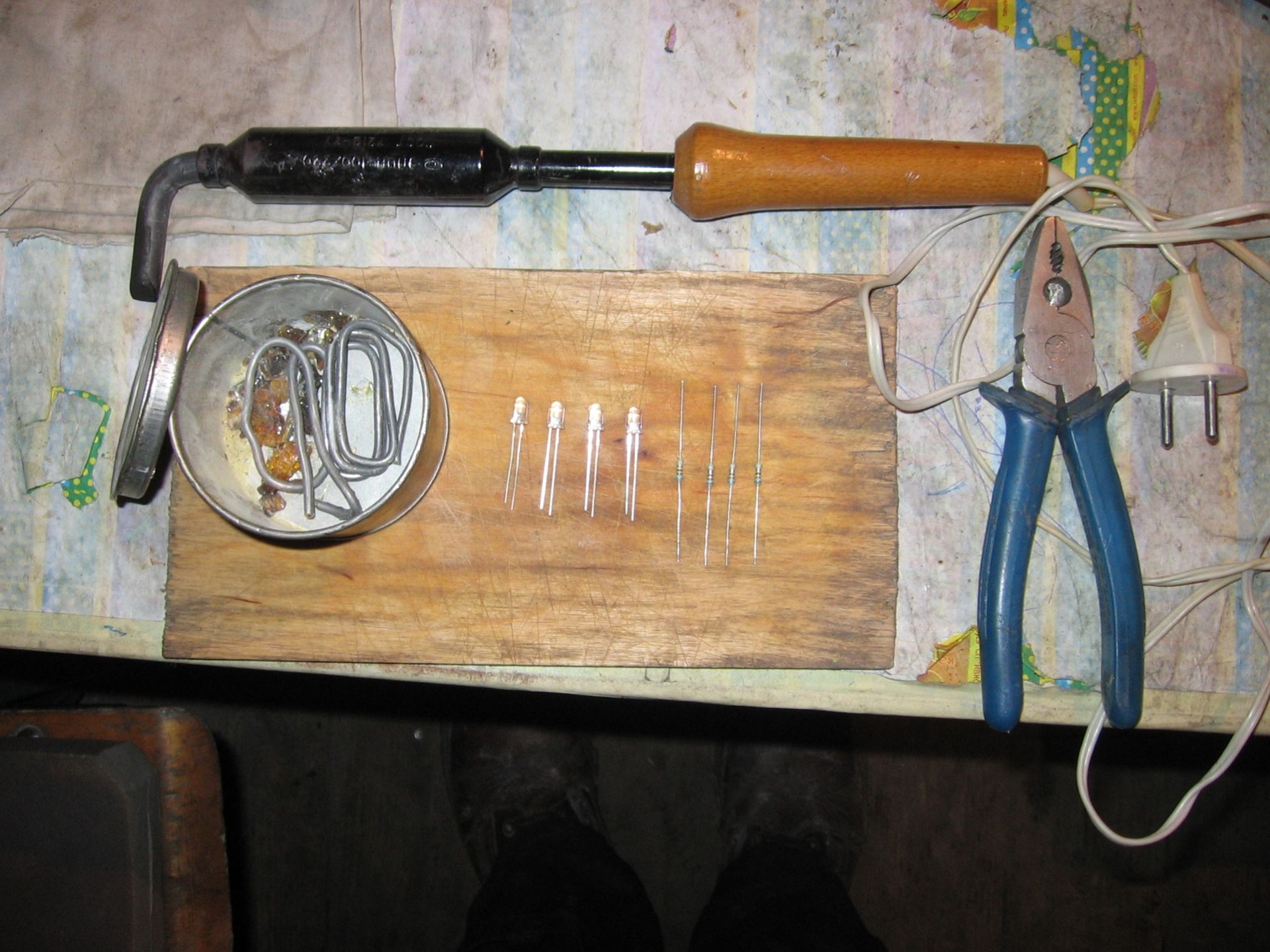

Далее электрическая часть. Берем самые яркие светодиоды на 3.5В, что есть на рынке + сопротивления к ним соответствующие, для предотвращения перегорания на 12В.

Припаиваем к «плюсовым» ножкам светодиодов сопротивления.

Источник

Ангельские глазки своими руками ч.2

Итак, после того как мы отдохнули, натерпелись всех неудач (а может вам повезло и все получилось с первого раза), можем приступать к более кропотливой работе.

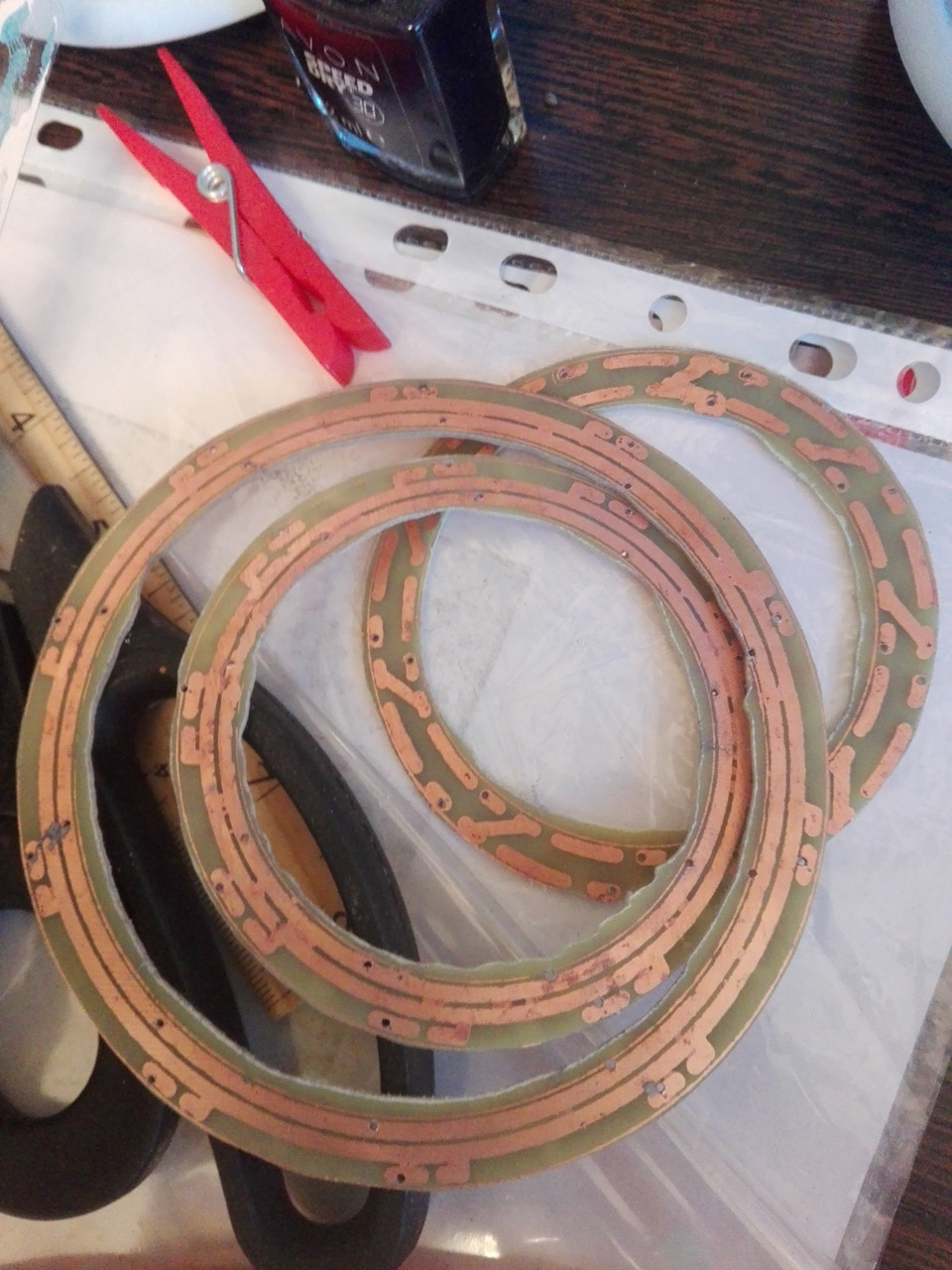

Для начала просто берем растворитель и ватными кругами оттираем рисунок, за ним остаются медные дорожки.

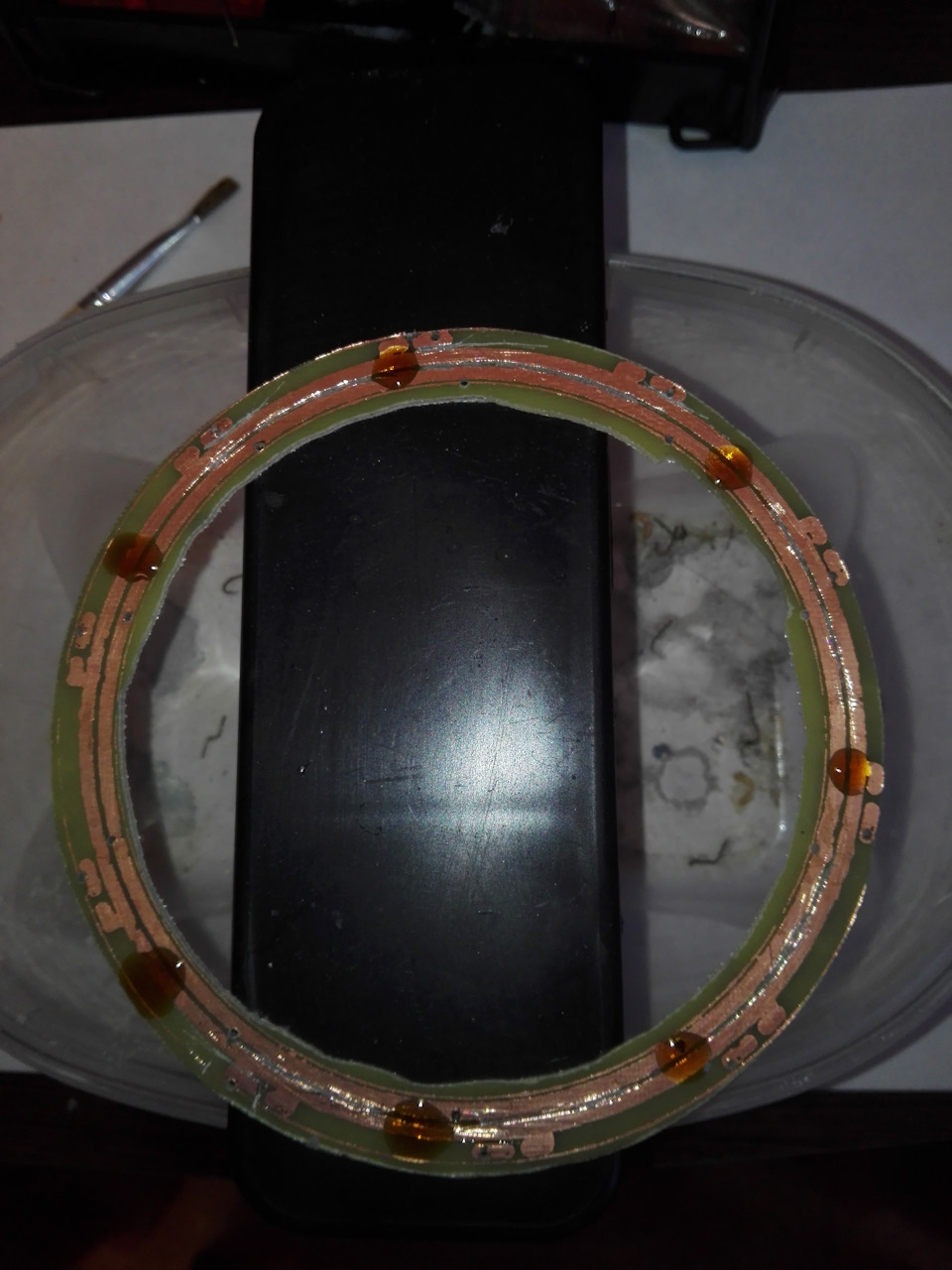

Берем флюс и наносим на плату, покрывая дорожки. Я размазывал обычной кисточкой для акварельных красок.

Далее паяльник к руки и лудим дорожки

На свои места припаиваем резисторы… они очень маленькие, поэтому пинцет вам в помощь.

После этого я бы очень посоветовал взять в руки мультиметр и «пройтись» по всей схеме, посмотреть нет ли «ненужных дорожек», которые соединяют то, что не должно быть соединено. При выявлении таких фактов берем что-нибудь острое и прочное и соскабливаем медную дорожку.

Теперь нужно приготовить светодиоды.

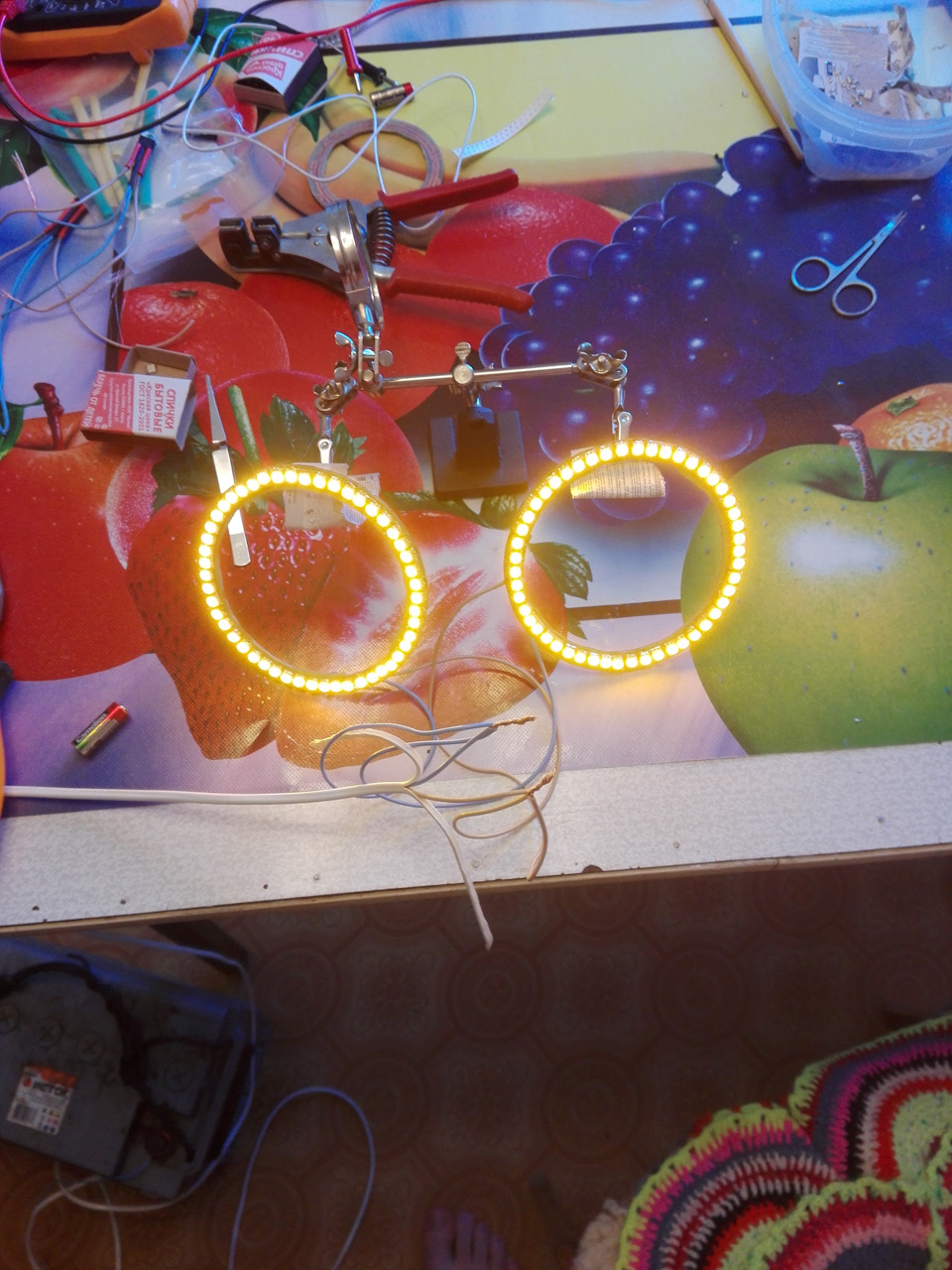

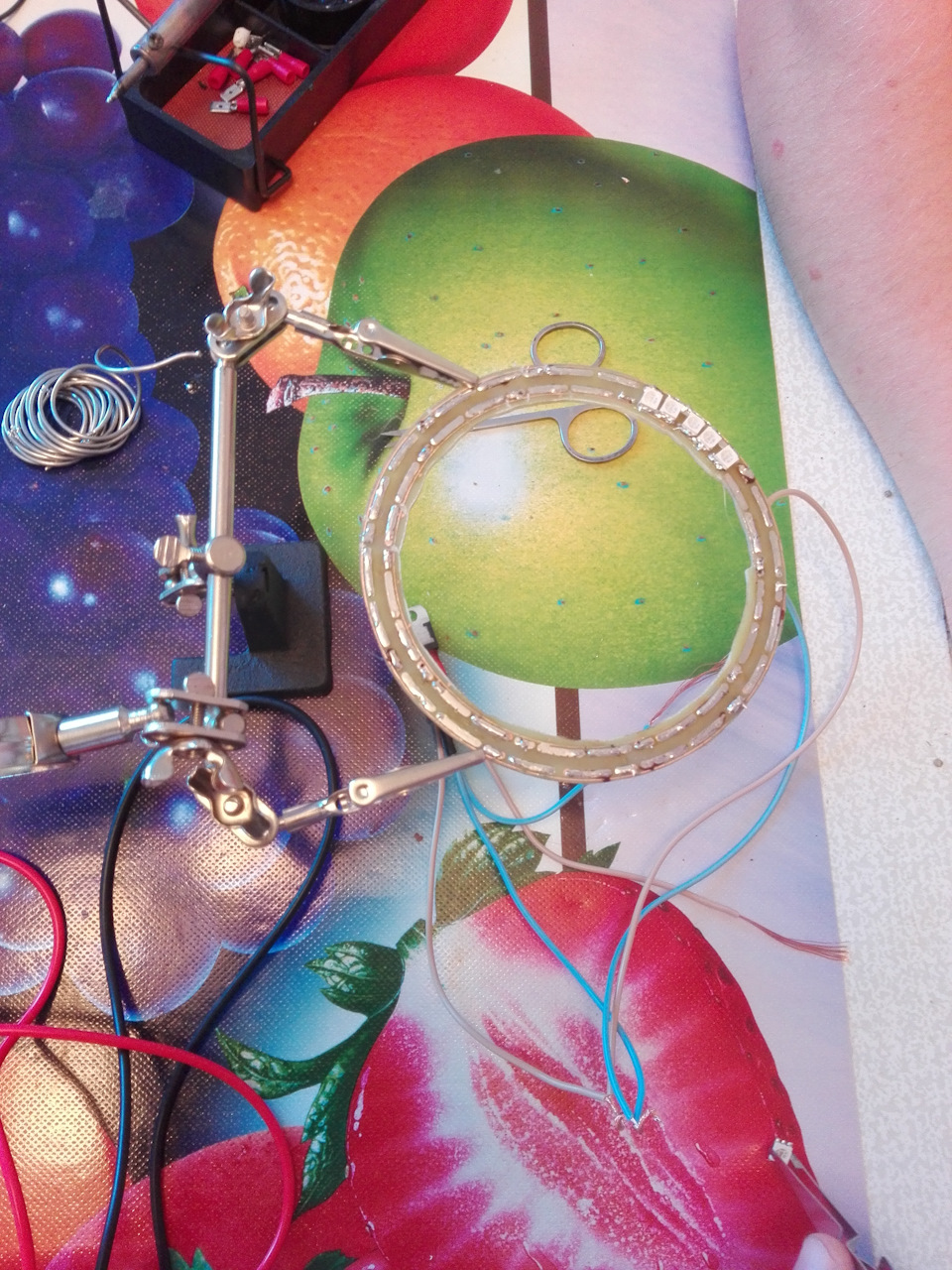

И далее Вас ждет увлекательные несколько часов со светодиодами…

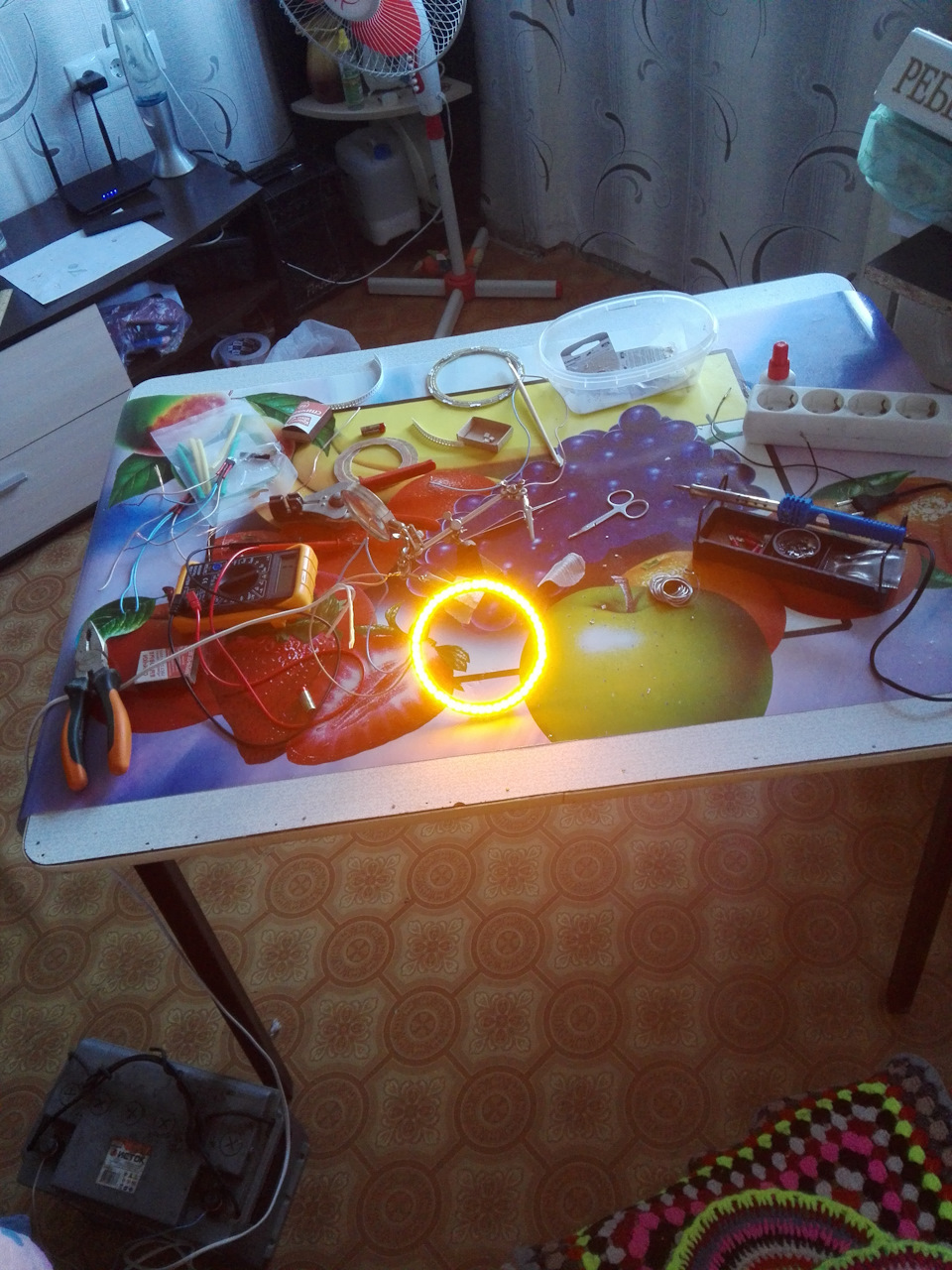

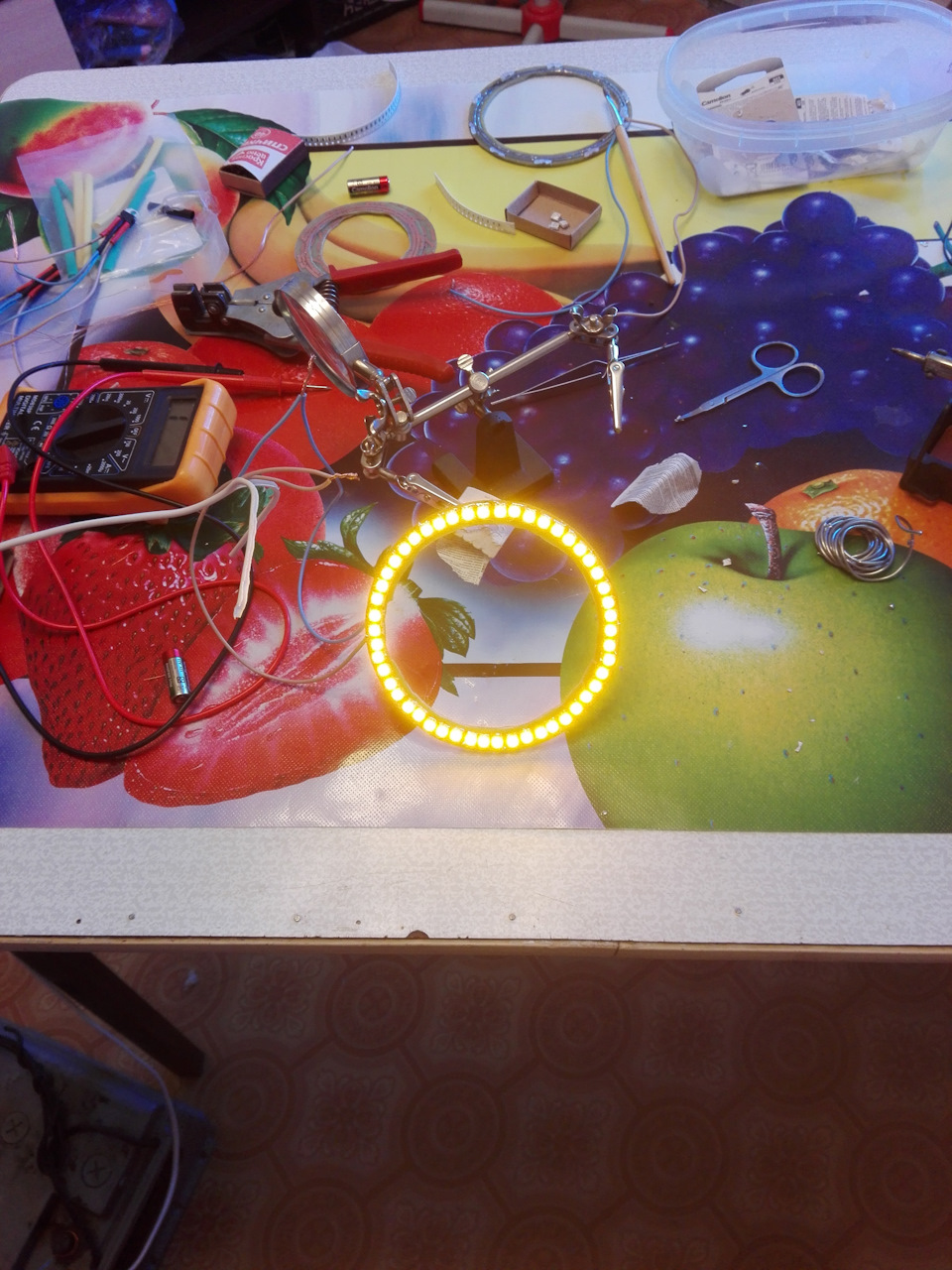

После того как все светодиоды на месте, еще раз берем мультиметр и проверяем дорожки. Если уверены уже что все будет работать, то можно купить батарейку на 12В и попробовать включить.

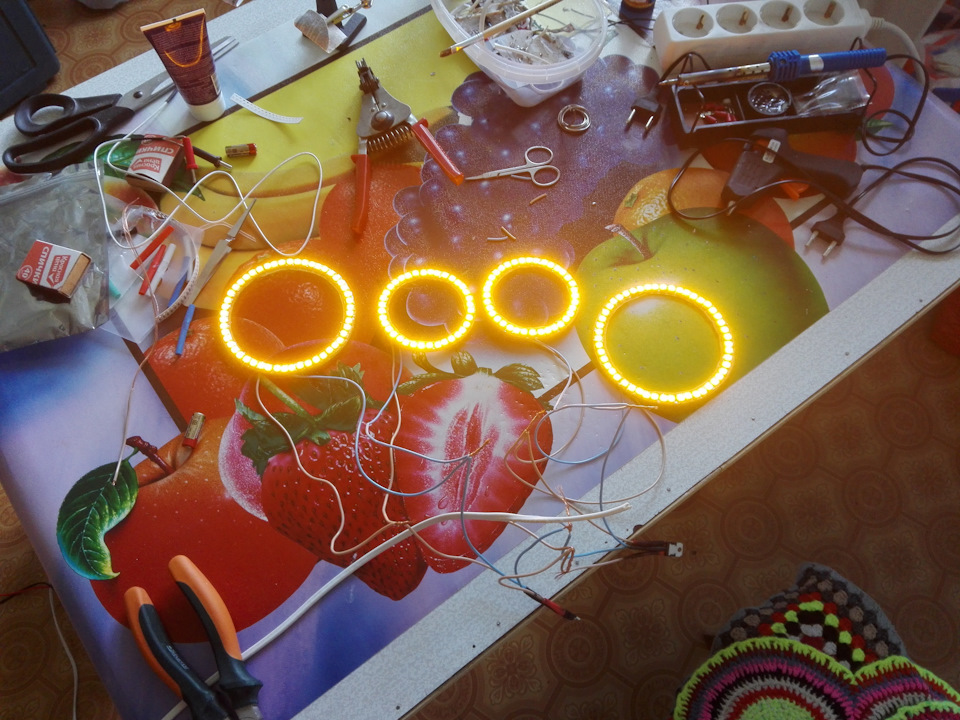

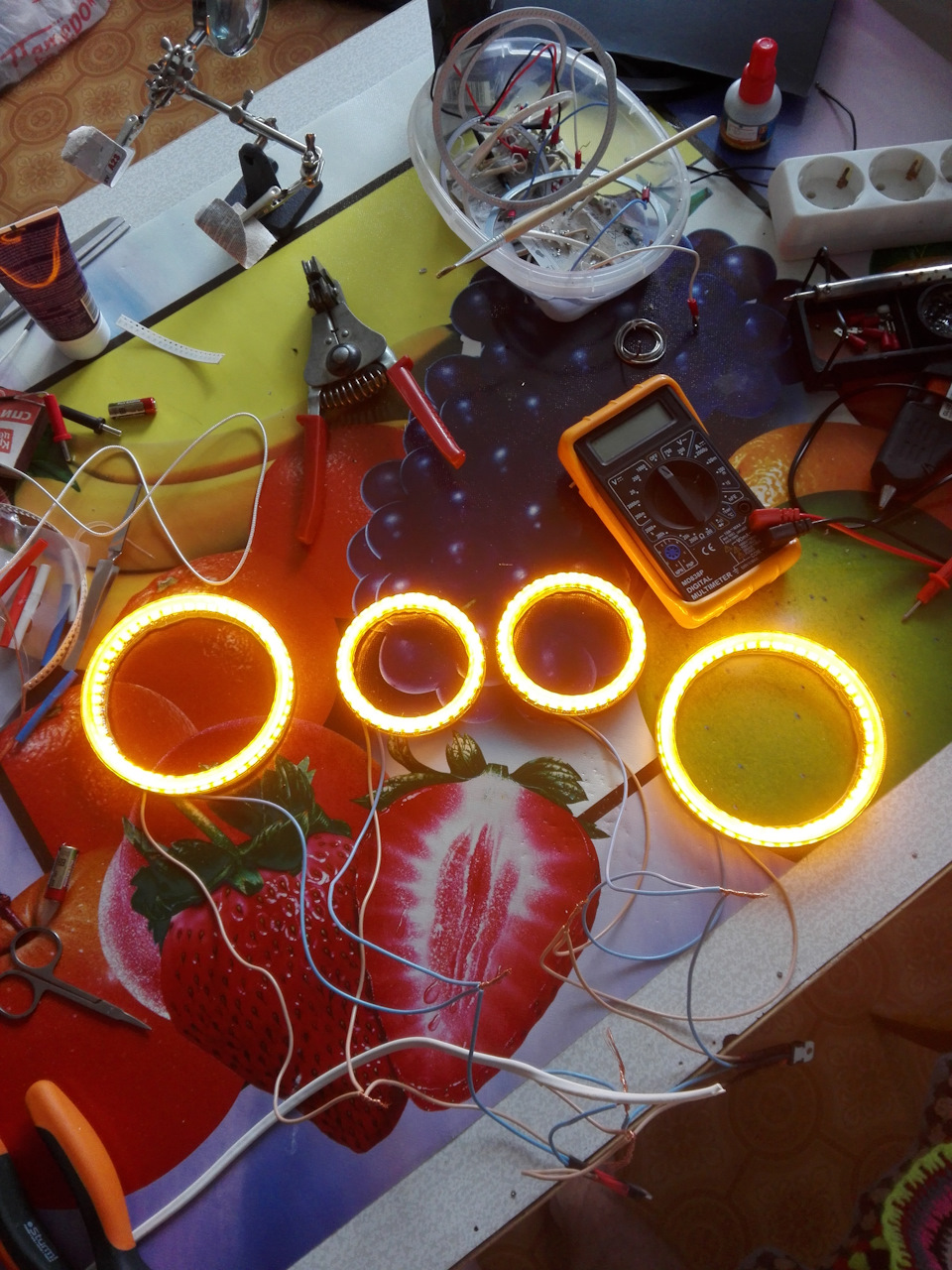

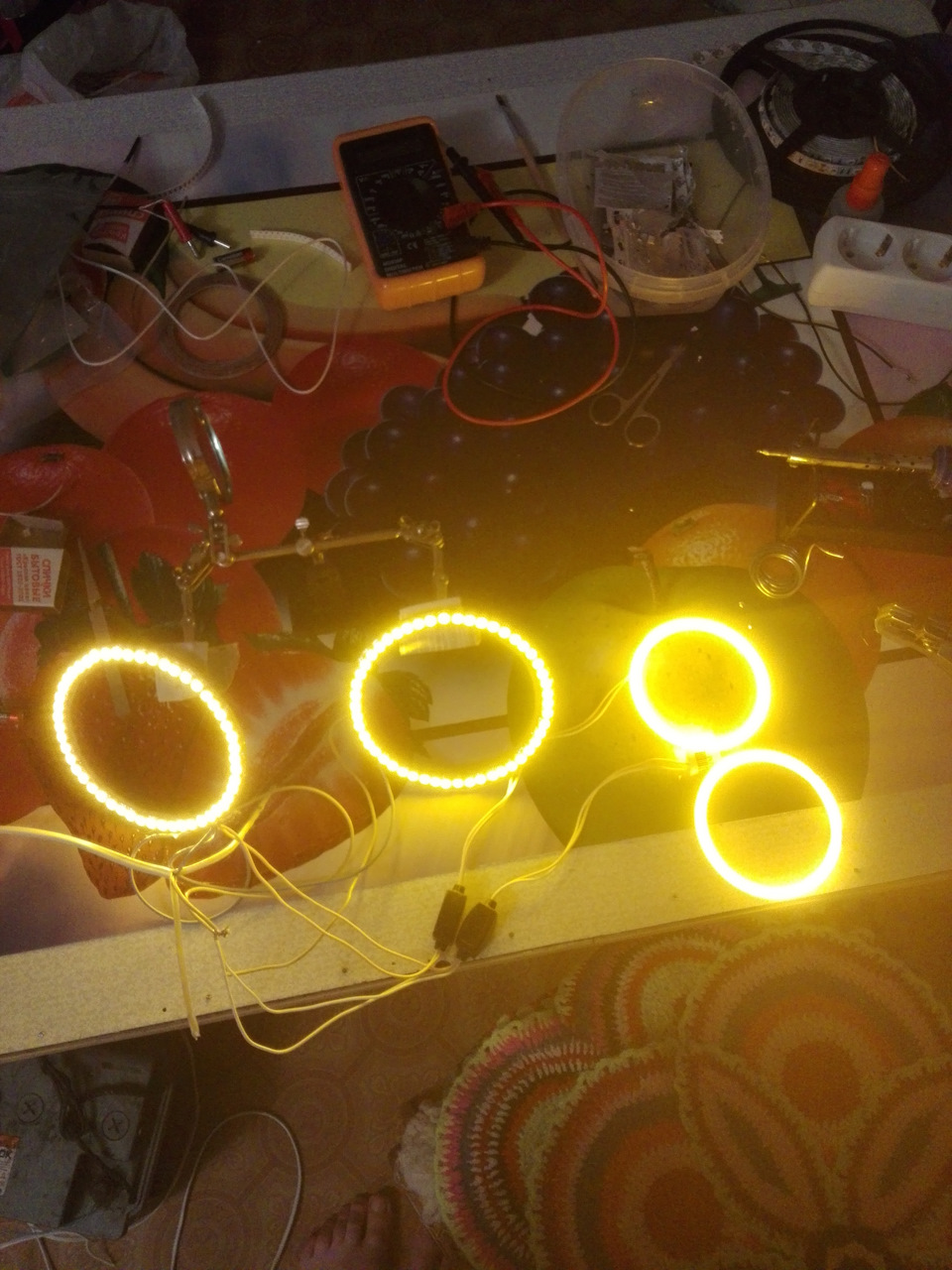

Теперь, когда все кольца готовы, можно поговорить об установке. У меня пластиковые рассеиватели были на сгоревших COB кольцах, поэтому, когда я раскрыл фары, то снял рассеиватели с них. Можно попробовать их найти на Али или Ибее, но стоят они неоправданно дорого (последний раз видел по 500р за пару).

Когда я примерил рассеиватели, то очень расстроился — по замерам они должны были сесть впритык, но благодаря моей жопорукости неопытности в плане пайки, пришлось напильником стачивать лишнее, но до идеала я так и не дошел, рассеиватели не оделись на кольца.

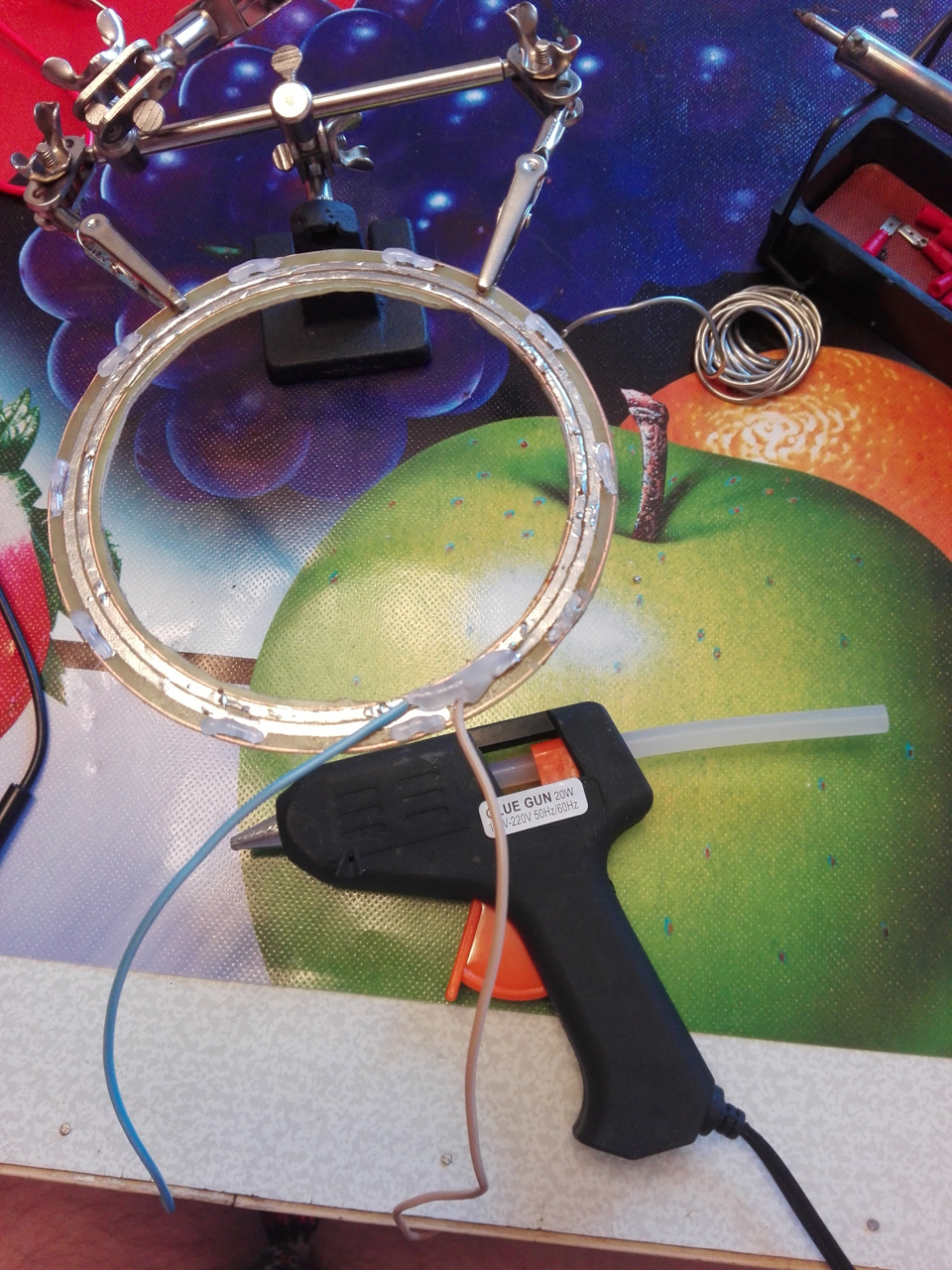

Далее из-за потерянного настроения пришлось делать все не очень красиво… Я просто приложил рассеиватели на светодиоды и прошелся клеем «момент» для пластика по торцам. Этого я даже фотографировать не хотел, поэтому дальше нет фоток. Получилось не очень эстетично, но уже не так видно точечное свечение.

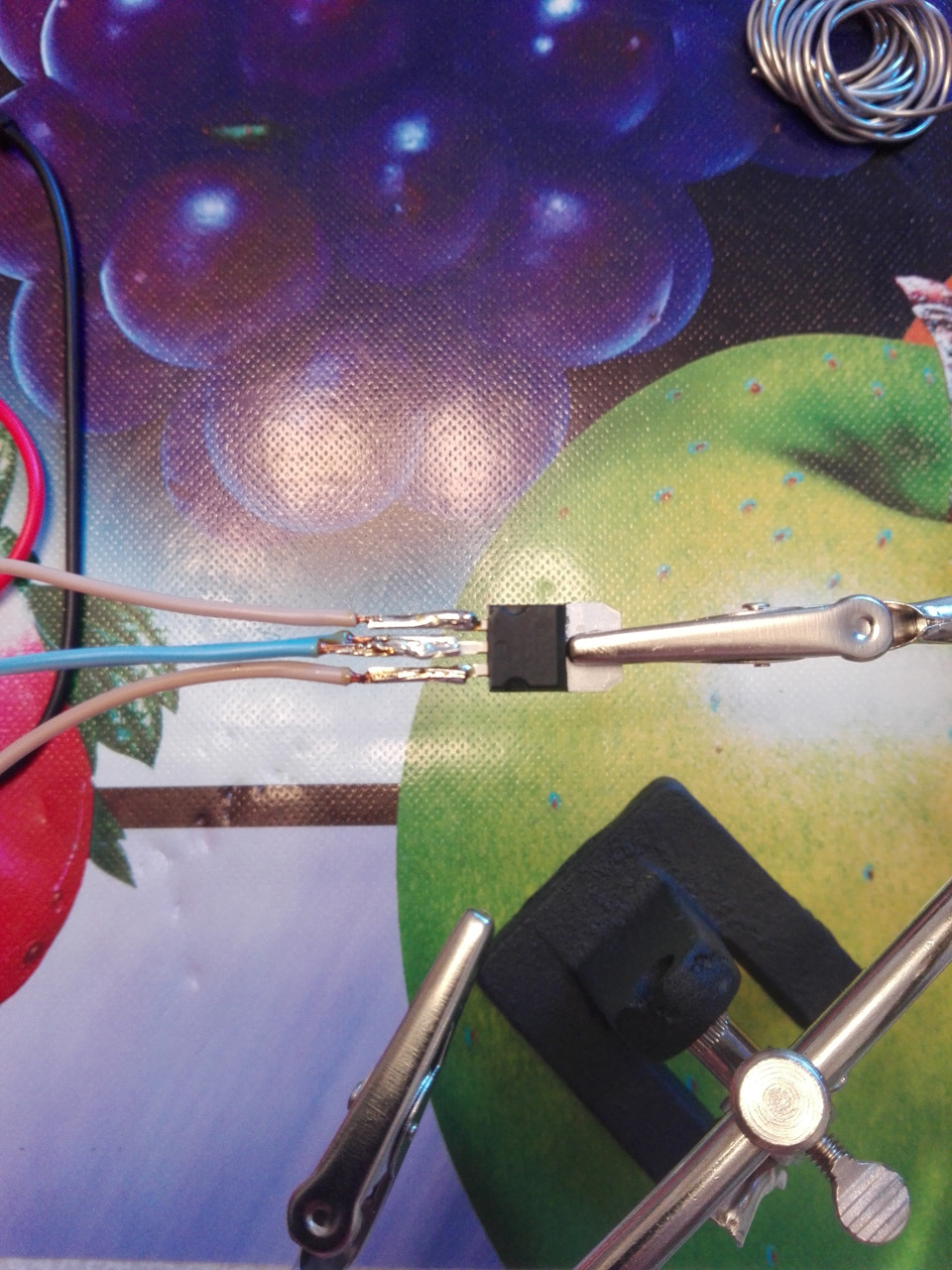

На всякий случай (ведь рассчитывали мы резисторы на сайте и вбивал я напряжение 12В), перед кольцами я поставил стабилизаторы напряжения

Возможно это и не нужно, но решил перестраховаться… Второй истории с COB глазками я не выдержу.
Хотел бы сразу предупредить — эти стабилизаторы греются как паяльник, но у них хотя бы есть место для установки радиатора(вместо него я взял медную шину толщиной в сантиметр, на одном конце стабилизатор, закрепленный на болт и место контакта зачищено и обработано термопастой, с другой стороны так-же термопаста и закреплено на нижнее крепление фары к массе).

Провода от колец выведены через отверстие в задней стенке фары, так же из этого отверстия выведены 2 провода от цоколя для габаритов. Итого имеем 4 провода, торчащих из фары — 2 ввод в стабилизатор и 2 вывод. все соединяем, пропаиваем, одеваем термоусадку.

На этом в общем то и закончилась моя эпопея с самодельными ангельскими глазками. Всем Спасибо, если дочитали столько текста до конца. Это первая запись в журнале, поэтому все в одной теме. Надеюсь кому-то покажется полезной эта информация )))))

Источник

Ангельские глазки своими руками

Все началось примерно пол-года назад, когда загорелся идеей поставить в фары ангельские глазки. Правда тогда и речи не было о том, чтобы сделать их самому ) Сначала гугл, для выяснения разновидностей и их отличий, потом всем известный Али. Еще тогда выбор пал на COB глазки за их непрерывный свет по всей окружности и довольно яркое свечение. Заказал, пришли… И вот когда их включил проверить, то понял, что нужно или заказывать у одного продавца, или как то комплектом. В общем две пары колец (80 и 110 мм) отличались по цвету довольно заметно (видимо у всех «желтый» получается по-разному). Ну да ладно, это было пол беды: драйверы к ним (или же просто стабилизаторы) грелись так, что рука не выдерживает уже через минуту после включения, но не было приспособлений чтобы можно было прикрутить к ним хоть какой то радиатор. По своей глупости (и не знанию еще тогда как вообще работают светодиоды) я просто подумал что отрежу эти стабилизаторы и закажу сам или КРЕНки или LMки, которые на выходе будут давать 12В. В итоге при первом же включении я спалил обе пары глазок, и что самое печальное — они были уже в фарах (.
Далее куча информации была прочитана по поводу светодиодов, в результате чего было понято:
1. Светодиоды питаются током, а не напряжением.
это значит, что для того, чтобы не перегорели светодиоды при включении, нужно ограничивать именно ток. Делается это резисторами (хотя может и еще как то, но для себя выбрал резисторы).
2. Величина напряжения влияет только на количество последовательно подключенных светодиодов.
вот тут можете меня поправить, вдруг чего не так понял, но светодиоды характеризуются «потерей напряжения на них». То есть — включаем светодиод в электрическую цепь (ограничив ток резистором), светодиод начинает светиться, и если замерить напряжение до и после светодиода, то оно будет отличаться как раз на величину, указанную в DataSheet к этому светодиоду. На моем примере — желтый светодиод, потеря напряжения на нем 2.2В. Допустим источник напряжения выдает ровно 12В. Тогда после прохождения через светодиод от изначального напряжения останется только 9.8В. Исходя из этого узнаем, что можно после этого светодиода подключить еще 4, и тогда получится что каждый заберет по 2.2В из сети, останется только 1В и на включение последующих уже не будет хватать напряжения.

Итак, что нам потребуется:
1. Макет наших глазок (сам нарисовал в Sprint Layout)
2. Двусторонний текстолит (я заказывал этот)

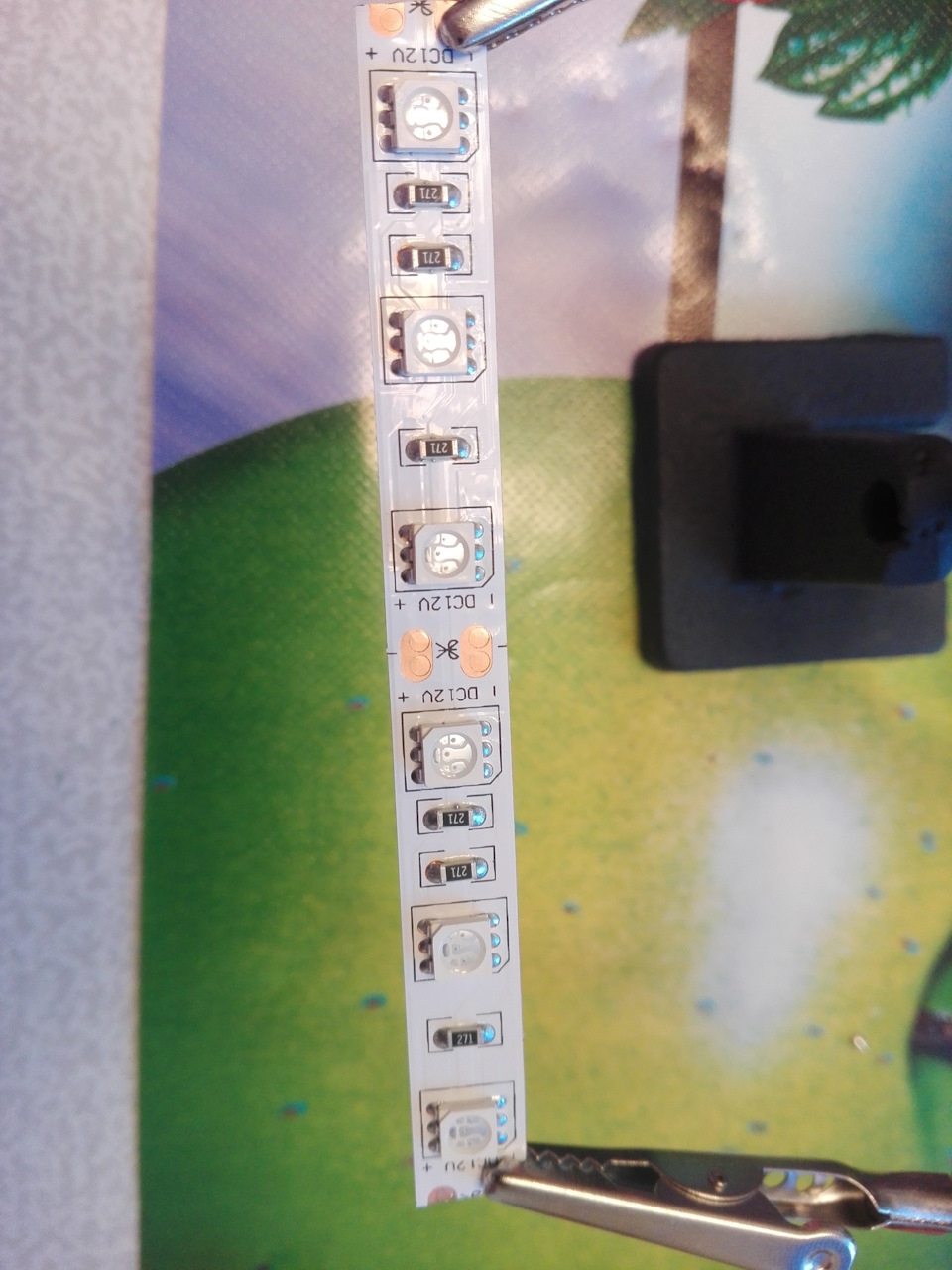

3. Сами светодиоды, которые будем впаивать (я купил ленту, из которой потом доставал каждый светодиод. Хотел именно SMD 5050 из-за трех кристаллов и яркого свечения, но поштучно не хотел из-за истории с COB кольцами).
4. Резисторы (в нашем случае эти и эти. Если хотите придумать свои схемы, то резисторы рассчитывал вот здесь )
5. Хлорное железо безводное (для вытравливания схемы на плате)
6. Нашатырный спирт (для обезжиривания платы)
7. Моющее средство порошковое (им я отмыл текстолит перед работой)
8. Растворитель
9. Флюс
10. Паяльник, припой
11. Утюг
12. Лазерный принтер и фотобумага (вместо фотобумаги я взял в строительном магазине глянцевые брошюры. зато бесплатно)
13. Сверла диаметром 1мм или меньшеи шуруповерт.
14. ну и по мелочи — губка для мытья посуды, ватные диски, пластиковая ёмкость для хлорного железа, провод сечением 0.5 мм2 гибкий(многопроволочный), резиновые перчатки.

Приготовив все, приступаем…
Распечатываем наши макеты на фотобумаге

Источник

Пошаговая инструкция: как сделать фары ангельские глазки своими руками

Всем привет. Как и обещал, сегодня расскажу о том, как сделать «ангельские глазки» в домашних условиях, используя подручные средства и материалы. Статья будет полезна тем, кто любит автотюнинг, а также мастерить своими руками. Поехали!?

Все мы знаем, что такое ангельские глазки, и кому принадлежит (фишка принадлежит компании BMW) это изобретение так понравившееся миллионам автомобилистов по всему миру. Но, к сожалению, возможность купить BMW есть не у всех, а обладать красивой тюнингованной оптикой хочется. Что же делать в таком случае? Все очень просто, необходимо «напрячь мозги» и сделать ангельские глазки своими руками.

Для работы вам необходимо подготовить:

Изготавливаем ангельские глазки своими руками — пошаговая инструкция

1. Для начала необходимо снять фару. Как это сделать, думаю, каждый знает, описывать процесс не буду, поскольку у всех этот процесс будет происходить по-разному.

2. Дальше разбираем фару, для этого, скорее всего, придется греть фару, в зависимости от того какие фары стоят на вашем авто.

3. Снимаем мерки. Подберите шаблон необходимого диаметра по которому будет изогнута плексигласовая трубка.

4. Перед тем как нагреть и согнуть трубку, расскажу об интересном способе нанесения граней на ангельские глазки. Мы будем делать это используя пилочку по металлу, или при помощи отрезного круга, однако есть и другой, не менее интересный способ. Он заключается в том, чтобы перед тем как изогнуть трубку, нанести насечку (грани), используя плашку необходимого диаметра. Результат честно говоря очень достойный, выходит даже лучше, чем при нанесении насечек полотном. Короче говоря, решайте сами, какой из способов вам больше нравится. Однако учтите, что в случае с плашкой насечки наносятся до того, как вы начнете нагревать и изгибать трубку.

5. Отрезаем необходимый кусок прозрачной трубки и приступаем к ее нагреву. Оденьте перчатки и постепенно разогревайте трубку по всей ее длине. По мере ее размягчения трубка будет принимать нужную вам форму. Не спешите и будьте аккуратны, в случае перегрева плексигласовая трубка деформируется и все придется начинать сначала. Перед тем как изготовить ангельские глазки, которые будут установлены на ваш автомобиль, рекомендую потренироваться в мастерстве гибки плексигласовой трубки.

6. Когда трубка примет необходимую форму кольца, не спешите снимать трубку, она еще горячая и не держит форму. Подождите минут 10 пока образовавшееся кольцо затвердеет, затем снимите его.

9. Далее, если вы не нанесли насечки сделайте их сейчас. Что вы будете использовать для этого, в принципе, не важно, главное, чтобы конечный результат был такой как на фото.

10. Далее, обрезаем концы и подсоединяем светодиоды. Перед тем как подсоединить к трубкам хочу сказать несколько слов о том, как подсоединить светодиоды. Можно просто прислонить светодиоды к торцам, посадив их, например, на термоклей или изоленту, а можно пойти другим, более правильным, на мой взгляд, путем. В сети среди тысяч инструкций по изготовлению ангельских глазок я наткнулся на один фотоотчет, в котором народный умелец соединил светодиоды и торцы трубки просверлив в торцах отверстия, в которые на клей были посажены светодиоды. См. фото ниже.

11. После сборки ангельские глазки необходимо проверить. Если все работает, изолируем соединения и приступаем к установке изделий в фары. В этом вопросе ничем помочь не могу, используйте фантазию.

12. Подключить ангельские глазки можно самостоятельно если вы разбираетесь в электронике, а можно просто доверить это знакомому электрику.

Осталось собрать фары, установить их на место и проверить результаты работы. На сегодня все. Надеюсь у вас все получилось и ангельские глазки, изготовленные своими руками, будут долго радовать вас и светить на зависть всем окружающим. Спасибо за внимание, и до новых встреч на ФараИнфо.

Источник

Пошаговая инструкция изготовления и установки «ангельских глазок»

«Ангельские глазки» — популярный тюнинг, который мало кого оставляет равнодушным. Эффектный вид оптики заметно преображает автомобиль. При этом необязательно тратить много денег: себестоимость материалов небольшая, а сделать всё своими руками по силу каждому. Особенно с нашей инструкцией. Исключите спешку, и совсем скоро ваши фары засветят по-новому.

Зачем нужны такие фары и как их выбрать

Основная роль «ангельских глазок» — эстетическая. Автомобиль с модернизированными фарами привлекает внимание, особенно ночью. Есть и практическая составляющая: ваша машина станет заметнее для других участников движения.

По типу конструкции «глазки» бывают двух видов:

Можно ли использовать красные линзы

Технически подсветка может быть любого цвета, но лучше не выбирайте синий и красный. Сотрудники ДПС расценивают использование таких цветов в оптике, как имитацию «мигалок», и обязательно захотят с вами пообщаться по этому поводу. В крайних случаях могут даже забрать автомобиль на штрафплощадку. На «ангельские глазки» белого, жёлтого или оранжевого цвета они реагируют спокойно (в большинстве случаев). Многоцветные огни нередко рассматриваются сотрудниками ГАИ как вызов и незамедлительно вызывают соответствующую реакцию.

Какие штрафы предусмотрены за нарушение

Для любителей поспорить приведём выдержки из ПДД.

п. 12.4 ч.1 Установка на передней части ТС световых приборов с огнями красного цвета или световозвращающих приспособлений красного цвета, а равно световых приборов, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску ТС к эксплуатации и обязанностей должностных лиц по обеспечению БДД.

https://www.drive2.ru/c/1296154/

Для непонятливых предусмотрены санкции в виде штрафов:

Помимо этого, неразрешённые приборы и приспособления конфискуются. Нарушителю также грозит запрещение эксплуатации ТС со снятием ГРЗ.

За такой тюнинг инспекторы ГИБДД наверняка выпишут штраф

Заменят ли «ангельские глазки» дневные ходовые огни

Вопрос о том, можно ли ездить с «ангельскими глазами» вместо ДХО несколько лет назад активно обсуждался на всех тематических форумах. Мнения были разными, но большинство водителей склонялось к тому, что «глазки» ходовые огни не заменяют. Хотя на практике инспекторы ГИБДД практически никогда не обращают внимания на тюнингованные таким способом автомобили.

С ПТФ езжу, но пробовал только с «глазками» и габаритами — никто не останавливает, ничего не спрашивают, наверное, прокатывает. Думаю насчёт того чтобы отдельно на «глазки» запитать и вообще только с ними ездить, ибо убивает «туманки» менять (не подлезешь) и что в салоне вечно вечерний свет включён.

winnehr

http://forums.drom.ru/toyota-harrier-highlander-kluger-lexus-rx/t1151572717-p8.html

Законность использования «светящихся колец» вместо ДХО

Насчёт использования «светящихся колец» вместо дневных ходовых огней ответ также неоднозначный. ДХО должны быть отдельным устройством, поэтому использовать габариты вместо них нельзя (пункт 19.5 ПДД). «Ангельские глазки» находятся внутри фары и выполняют роль габаритов. На практике если яркость модернизированных габаритов хорошая, то полицейские за них не штрафуют, но тут как повезёт.

Являются ли «ангельские глазки» дневными ходовыми огнями? Инспекторы ГИБДД уверены, что нет

Как сделать хорошие «глазки» своими руками: инструмент и материалы

Необходимые для работы инструменты:

Пошаговая инструкция изготовления «ангельских глазок» для авто

В первую очередь вам нужно снять фару и демонтировать стекло. Для этого прогрейте край стекла фары промышленным феном, чтобы разогреть заводской герметик. Как альтернативный метод — можно засунуть фару в духовку на 10–15 минут при температуре 60–80 градусов. После чего аккуратно поддевайте стекло плоской отвёрткой по шву, пока оно не начнёт отделяться от фары. Скорее всего, придётся приложить определённые усилия, но без «фанатизма» (стекло может отколоться или лопнуть).

После разбора фары обязательно соблюдайте чистоту. Используйте перчатки и избегайте попадания герметика или клея на стекло и отражатель.

На следующем этапе нужно измерить точный диаметр необходимого кольца и подобрать подходящую форму. Для этого подойдёт жестяная банка, бутылка, чашка или другой круглый предмет. Только учтите, что пластик придётся сильно нагреть, чтобы он начал гнуться, поэтому используйте устойчивые к высоким температурам предметы.

Нагрейте пластик с помощью строительного фена или в духовке. Учтите, что температура плавления органического стекла — 160 градусов, не превышайте её. После чего плоскогубцами обверните вокруг банки. Не отпускайте 2–3 минуты, чтобы пластик остыл и принял форму.

Теперь отрежьте лишние концы и просверлите по торцам трубки отверстия по размеру светодиода.

Пришло время подготовки самих светодиодов. Соедините их плюсовые ножки с резисторами. В крайнем случае, можно обойтись и без паяльника, просто скрутив детали вместе и зажав плоскогубцами. Но со временем провод отсоединится из-за постоянной вибрации, и тогда придётся опять разбирать фару.

Минусовые ножки соедините вместе и дополнительно удлините их двухжильным проводом. Длину рассчитайте так, чтобы смогли подключиться к контактам габаритов.

Соедините два минусовых контакта с удлиняющим проводом. Следите за изоляцией, чтобы «плюс» и «минус» не соединились. Самое время проверить работоспособность конструкции. Проще всего это сделать с помощью 9-вольтовой батарейки. Осуществить это можно просто подсоединив «плюсовые» и «минусовые» провода к соответствующим контактам батарейки. Если всё в порядке, то можно переходить к сборке.

Окончательно заизолируйте все контакты изолентой и вставьте светодиоды в подготовленные ранее отверстия на концах трубок. Зафиксируйте их на месте с помощью клея.

Для более эффектного вида сделайте насечки на обратной стороне кольца.

Фотогалерея: установка светодиодных «ангельских глаз»

Теперь приложите готовые кольца на место. Если корректировка не требуется, то подсоедините контакты к проводам габаритов и окончательно приклейте кольцо. Используйте двухкомпонентный эпоксидный клей или другой специальный для пластика. Главный критерий — отличная сила сцепления, чтобы деталь не отвалилась впоследствии из-за постоянной вибрации при движении.

Избегайте попадания лишнего клея на отражатель. Можно использовать небольшие куски двухстороннего скотча как альтернативный метод крепления. Но для хорошего сцепления нужен дорогой скотч, а его белые части будут видны при свечении (зависит от конструкции фары).

Последним этапом является это поклейка стекла и установка фары на предназначенное ей место. Нанесите умеренный слой герметика по периметру фары и приложите стекло.

С помощью зажимов или других подручных средств зафиксируйте стекло на месте. Оно должно плотно прилегать и сохнуть около суток (смотрите инструкцию к герметику).

Видео: как установить самодельные «ангельские глазки»

Как подключить стабилизатор напряжения (по желанию)

В электрической бортовой сети автомобиля напряжение «гуляет» от 12 до 16 вольт. А светодиоды плохо переносят такие перепады. Мы припаяли сопротивление к каждому светодиоду, чтобы отрегулировать напряжение. Но для более надёжной защиты нужен специальный стабилизатор. Проще купить готовый вариант и устроить его в соединение между «ангельскими глазками» и бортовой сетью машины.

Если вы «продвинутый» электрик, то можете спаять простой стабилизатор самостоятельно. За основу взята микросхема L7812CV. Порядок соединения смотрите на фото ниже.

По этой схеме нужно минусовый контакт светодиода подсоединить к массе автомобиля, а плюсовой — к выходу стабилизатора.

Видео: подключение стабилизатора напряжения для светодиодов

Процедура изготовления и установки «ангельских глазок» непростая. Перед началом работ оцените свои способности и возможности, чтобы избежать возможных дополнительных затрат. Обдумайте, законны ли ваши действия и к каким последствиям они могут привести. Аккуратность и чистота обязательны для успешного завершения тюнинга оптики. Зато ваши усилия заметят все.
