Как самому сделать компрессор для покраски автомобиля

Как сделать воздушный компрессор своими руками: варианты конструкций

Не обязательно покупать компрессор для покрасочных работ или подкачки колёс — вы можете сделать его своими руками из бывших в употреблении деталей и узлов, снятых со старой техники. Мы расскажем вам о конструкциях, которые собираются из подручных материалов.

Для того чтобы смастерить компрессор из деталей и узлов бывших в употреблении, нужно хорошо подготовиться: изучить схему, найти в хозяйстве или докупить некоторые детали. Рассмотрим несколько возможных вариантов для самостоятельного конструирования воздушного компрессора.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера.

Кроме этого потребуются:

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

Этапы сборки

До начала сборки нужно подготовить мотор-компрессор и баллон огнетушителя.

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой. Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать.

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Компрессоры с использованием в качестве ресиверов всяких ненужных вещей

Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.

Компрессорная установка с ресивером от КрАЗа

Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.

Ресивер из баллонов акваланга (этап монтажа — без конденсаторной батареи)

Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.

Компрессоры с ресиверами из газового баллона

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

Ресивер из гидроаккумулятора

Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.

Ресивер — расширительный бачок от автомобиля ВАЗ

Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.

Фреоновый баллон в качестве ресивера

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Ресивер из колеса

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

Источник

Безмасляный компрессор для аэрографа своими руками из подручных материалов

В прошлый раз мы рисовали аэрографию на моеё 10-ке – питая аэрограф от покрасочного компрессора, но это не удобно, по многим причинам:

-покрасочный компрессор не имеет управляющего реле (пишу про тот что у меня), а при избыточном давлении в ресивере – сбрасывает его через клапан. При покраске машин – это нормально, так как расход воздуха у краскопульта достаточно большой, а время на нанесения слоя краски – да же целого автомобиля – вопрос 20-30 минут. С аэрографией – все иначе – расход воздуха ничтожен, давление покрасочного компрессора для него да же избыточное, а счет времени идет на дни. В принципе, так как ресивер у нас не один, мы просто выключали компрессор и работали с них (минут 15-20), как только давление падало – мы его включали вновь (на 2-3 минуты), но это то же неудобно – так как давление постоянно менялось. Можно конечно поставить регулятор давления, но координально он ситуацию не спасет. Да и глупо ради аэрографа – включать мощный, прожорливый и шумный компрессор;

— так как покрасочный компрессор огромен и питается на 380 — нет возможности перенести его и рисовать – например, дома – в мастерской, а не в гараже, а зимой топить гараж ради того что бы вечерком пару часиков порисовать – то же не практично.

Сначала думал купить специальный компрессоры – но все дешевые компрессоры – откровенный хлам – там нет, ни регулятора давления, ни ресивера, ни да же манометра – не представляю, кто их вообще покупает. Профессиональные стоят как пол моей Камрюхи и да же больше, есть конечно золотая середина, но пока да же не определился, что именно брать и решил пойти на авантюру и сделать сам, причем без вложений из подручных средств.

В принципе – ни чего сложного тут нет, нужно только раздобыть:

— компрессор и электро мотор (лучше вместе). Тут я решил в качестве эксперимента попробовать компрессором для накачки шин. Тут уже и компрессор и электро двигатель и манометр.

— ресивер – это вообще самое простое – можно использовать что угодно: я рассматривал: пневмо баллон от грузовика или легковушки, баллон от газа для заправки авокондиционеров или баллон от станции водоснабжения. Остановился на последней – причина выбора ниже.

— регулятор давления – у меня был в наличии, в принципе можно было и купить.

— аэрогроф со шлангом. Аэрогроф был, шланг использовал от омывателей лобового стекла ВАЗ.

— ну и куча всяких гаек, штуцеров и переходников.

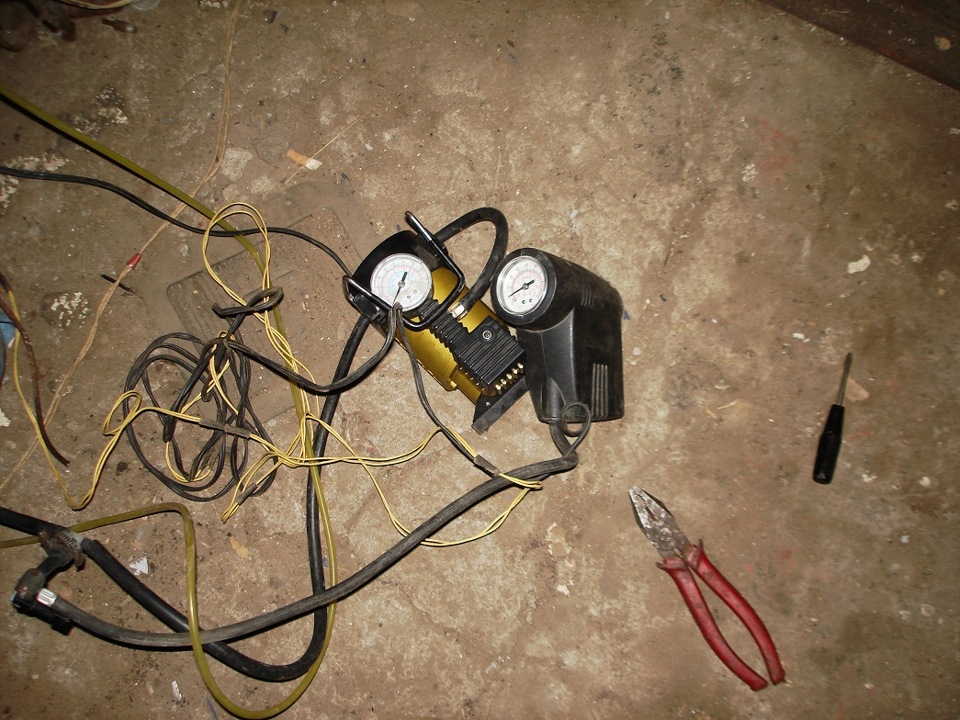

Компрессор для накачки шин – был выбран как наиболее доступный, в принципе после испытаний – станет ясно насколько он удобен.

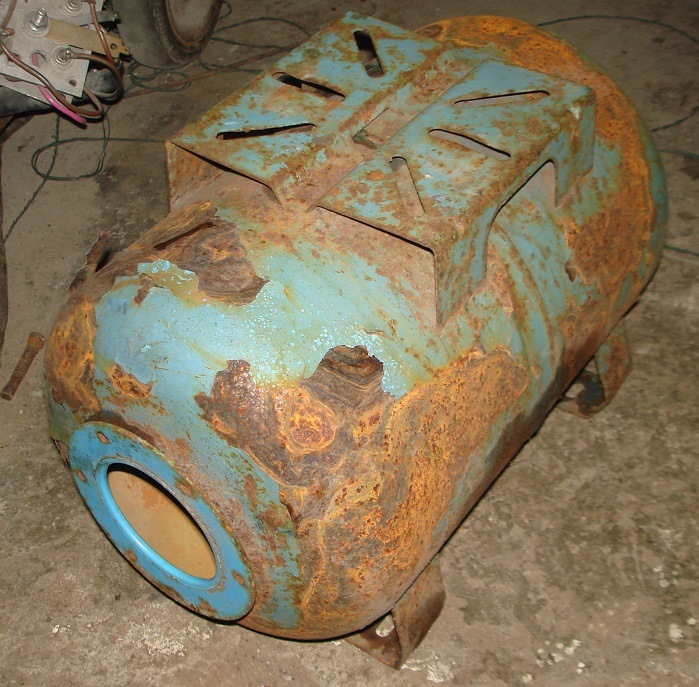

Ресивер – в виде баллона от станции водоснабжения – был выбран из-за удобства и размеров, он в меру большой, имеет «ноги» и верхнюю площадку для установки насоса (а в случае использования электро двигателя на 12 В – так же там можно разместить преобразователь напряжения), а так же у него уже есть разъем с автомобильным ниппелем.

Но так как все бралось из-того, что есть, он оказался ржавый и как потом оказалось еще и дырявый в месте приварки фланца.

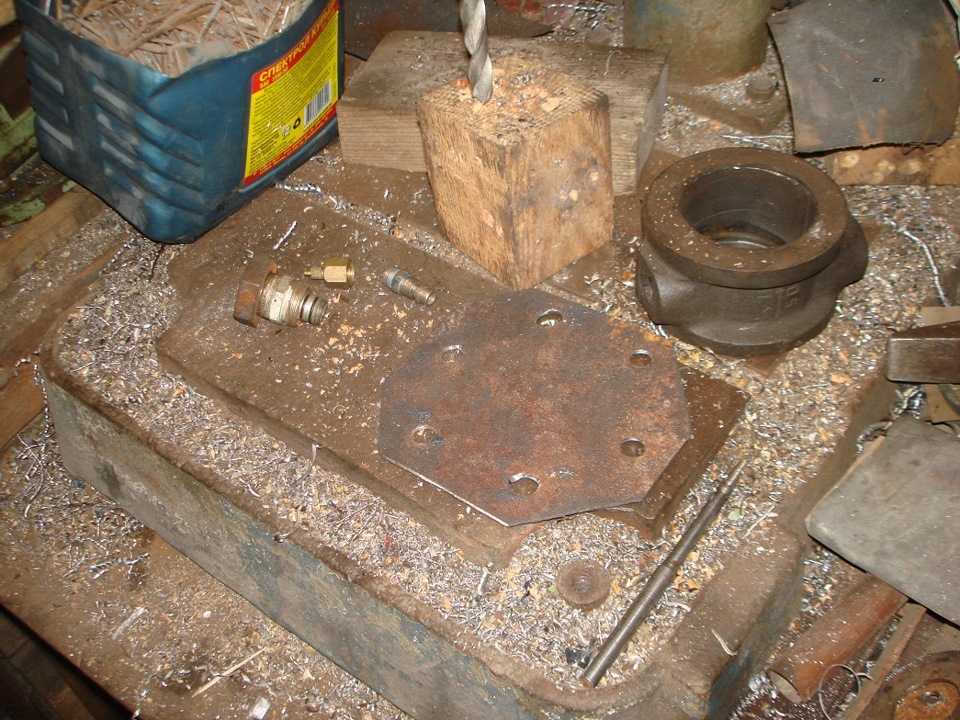

Так же не оказалось крышки от этого баллона. Её было решено изготовить из листа толстого металла.

На сверлильном станке – были сделаны необходимые отверстия.
Потом нашел подходящий штуцер для приварачивания регулятора давления, для её крепежа – использовал гайку от бытовой газовой трубы, для крепления штуцера, не смог найти переходник и использовал штуцер от краскопульта.

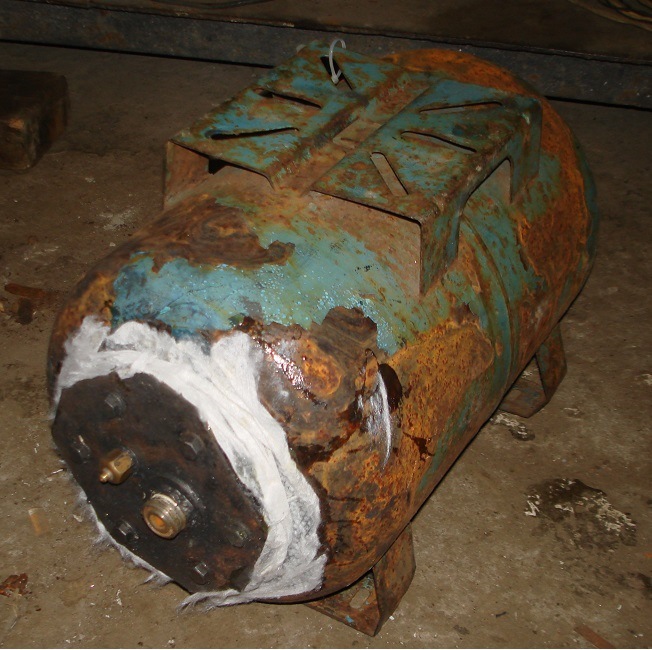

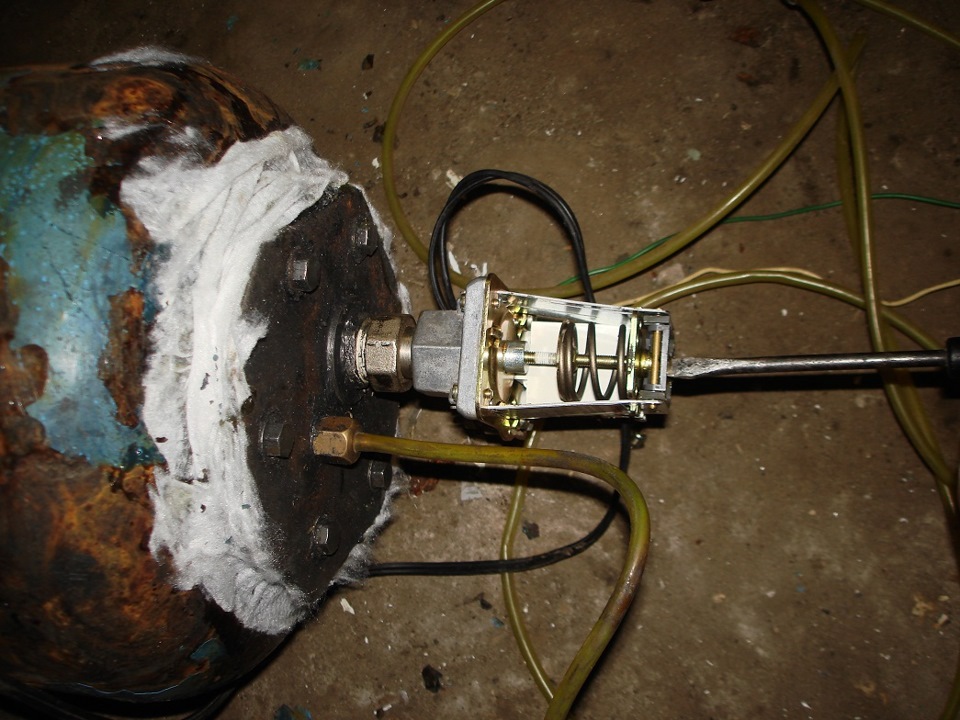

Так как место прикручивания крышки имело микро трещины, после установки пластины – было решено проклеить это место полиэфирной смолой. Намазали, проклеили салфетками, опять намазали и опять проклеили. Салфетки – исключительно для того, что бы не растекалось – пока сохнет.

Далее – оставил все это сохнуть на сутки.

Через сутки – проверяю на герметичность – всё отлично – больше ни каких микро трещин.

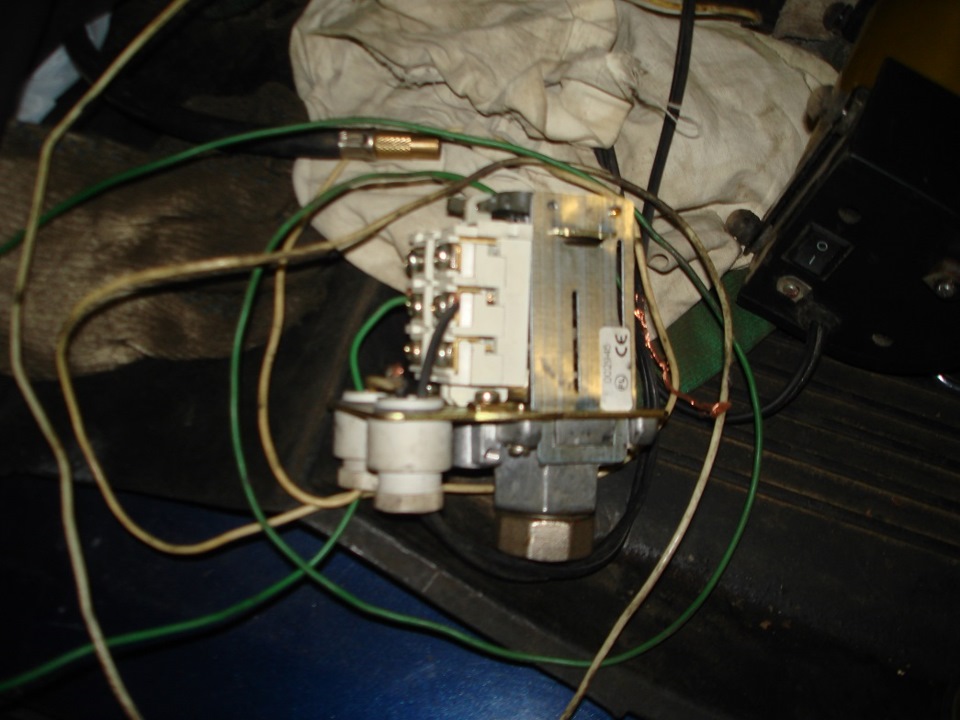

Потом подобрал пару проводов, подсоединил насос к реле

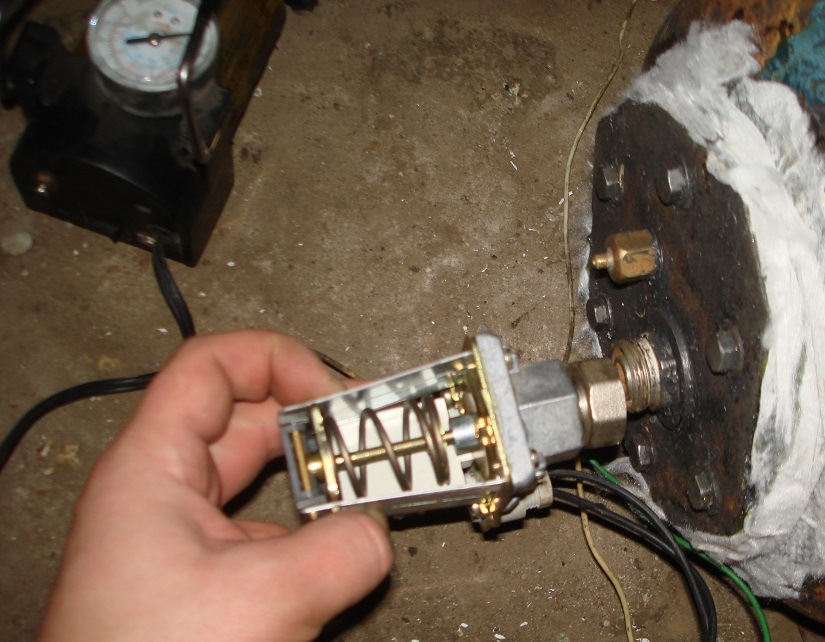

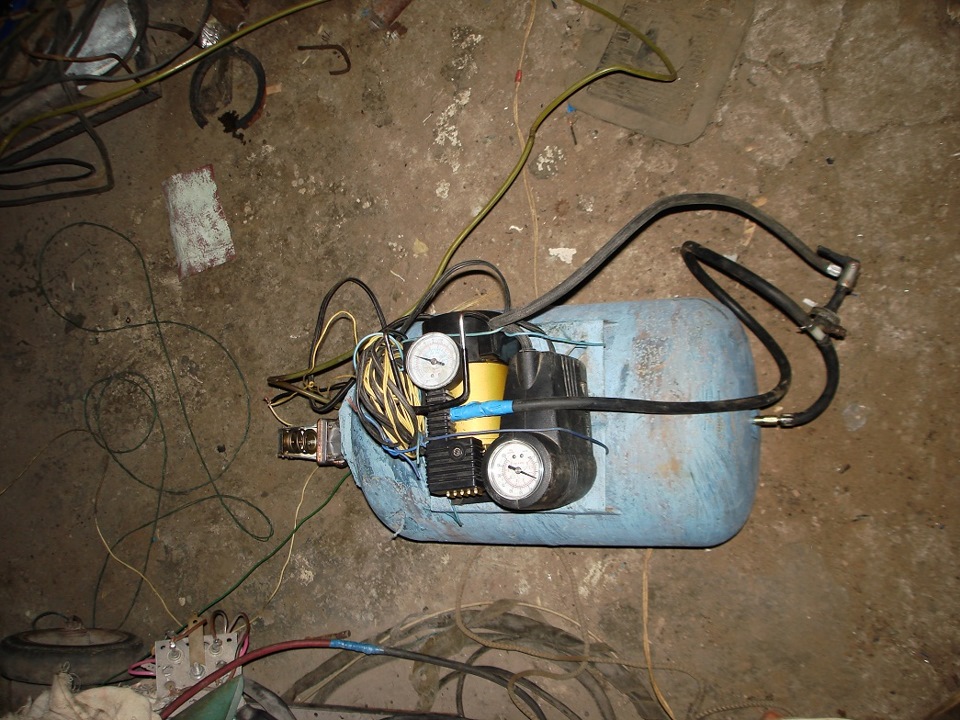

и прикрутил реле к ресиверу.

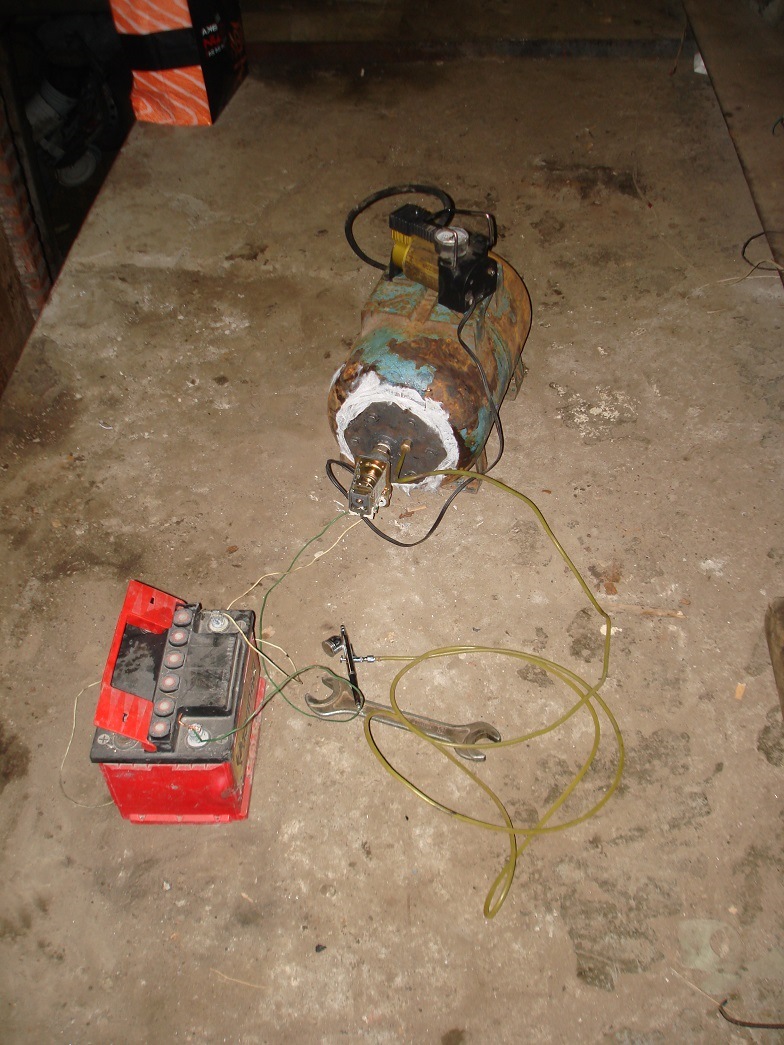

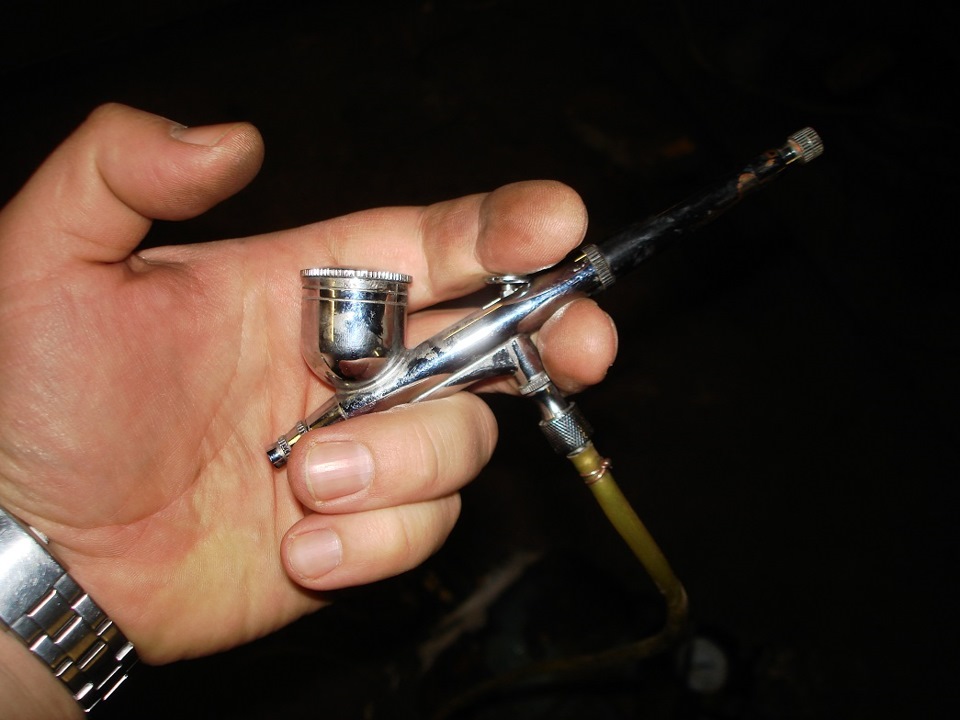

одел шланг аэрографа – подключаю к АКБ (для проверки).

Включаю насос – качает. Беру отвертку и регулирую регулятор давления. Насос накачивает давление и отключается, сбрасываю давление аэрографом – опять включился, жду – набирает и отключается.

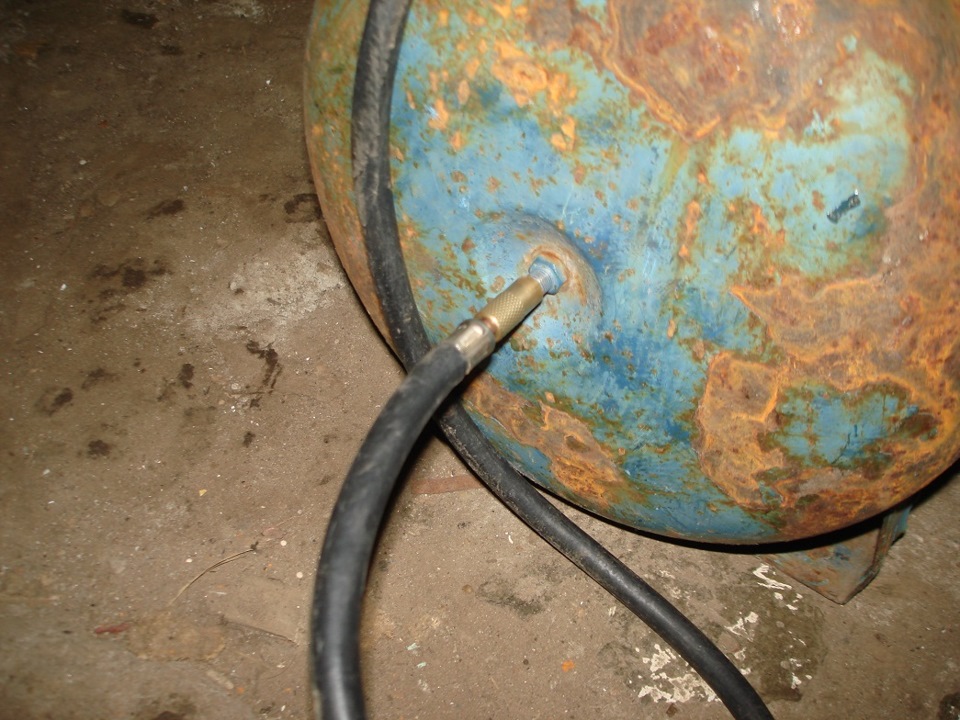

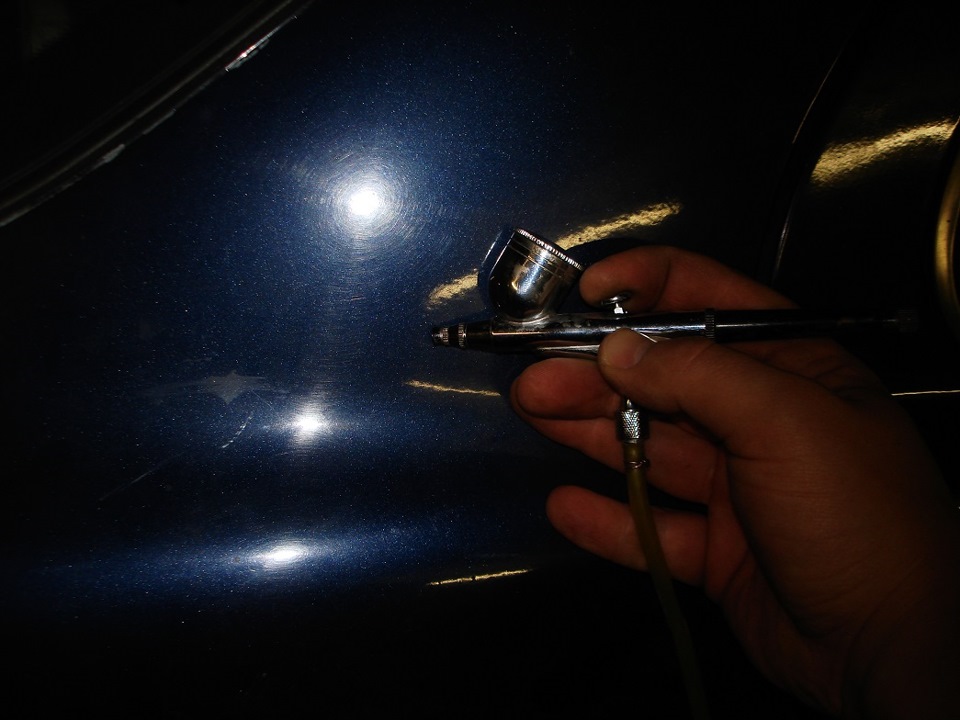

Беру аэрограф и стравливаю давление на элемент кузова,

что бы понять есть ли в воздухе компрессора конденсат, масло и т.д. — не оказалось. Позже повторил этот же эксперимент на «зеркале воды» — тот же отличный результат. Позже будут установлены фильтра – на всякий случай.

После чего развожу немного черной краски и проверяю эффективность, хорошо, но давления маловато. С помощью регулятора поднимаю давление

– стало лучше. Несколько пробных попыток – и становиться ясно, что давление в пределах от 2,0 до 2.2 атм – необходимое и достаточное. Именно этот диапазон отлично позволяет держать данный ресивер, но если на постоянную стравливать воздух через полностью открытый аэрограф – воздуха уже не хватает.

С одной стороны – постоянно открытый аэрограф – это нонсенс, с другой должен быть запас, к тому же при нанесении фона рисунка (об этом скоро будет в БЖ Камри) – аэрограф работает именно в таком режиме. В принципе, ради такого случая можно его подключить и к покрасочному компрессору или, например, выполнить работу в два-три этапа с перерывами, но как профессиональный изобретатель хотелось сделать компрессор с запасом мощности.

В итоге пришёл к интересному решению…

Многие могут сказать, что умное решение в данном случае — купить более мощный компрессор – но во-первых: это затратно – а весь азарт в том, что бы собрать с минимумом затрат; а во – вторых – данные компрессоры сильно греются, если работают на постоянную, а при выдаваемом ими объеме нагоняет обратно давление около минуты, а выключается он всего на 20-30 секунд, а этого не достаточно, что бы он остывал. С более мощным компрессором скорее всего ситуация изменилась бы в лучшую сторону – но скорее всего не на много. Поэтому я пошёл другим путем.

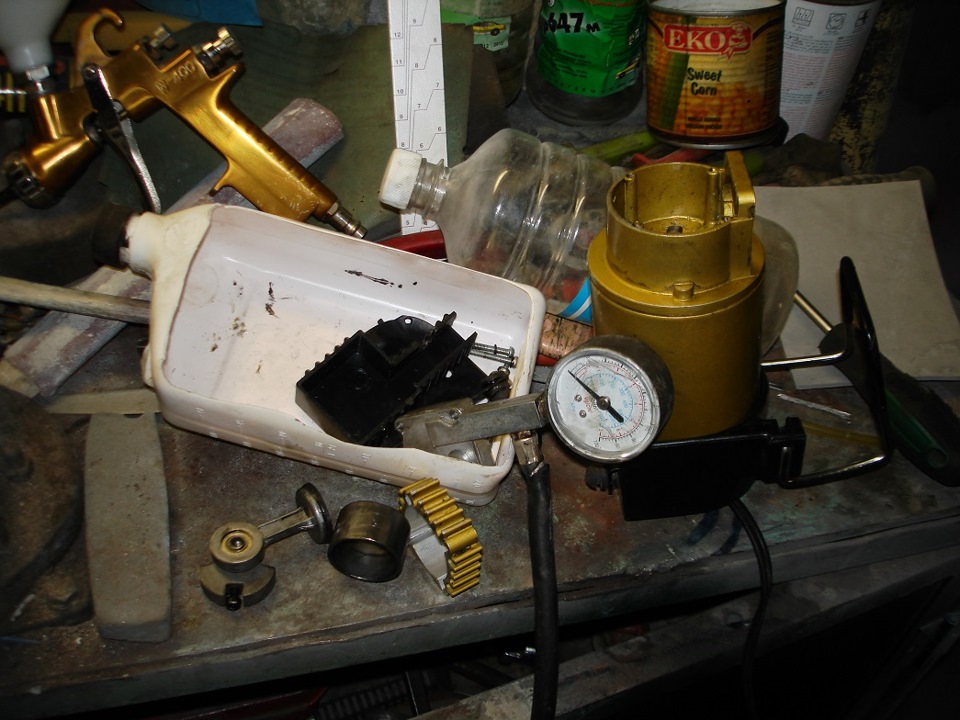

Для начала разобрал этот китайский чудо компрессор

и смазал специальной смазкой все резиновые изделия в поршневой камере,

которые перепускают воздух – производительность заметно увеличилась, а греться он стал немного поменьше. Но этого мало и я взял еще один бюджетный компрессор из багажника своей машины и с помощью самодельного тройника на основе тройника от омывателя лобового стекла ВАЗ и подключил его в магистраль, ну и соответственно питание к управляющему реле.

Проверяю – изумительно. Время набора воздуха в ресивер возросло в два раза, время набора давления в моменты срабатывания реле – уменьшилось с минуты до 20 секунд (сказался еще перебранный компрессор), а время простоя стало больше времени работы – соответственно поршневая камера компрессоров успевает остывать.

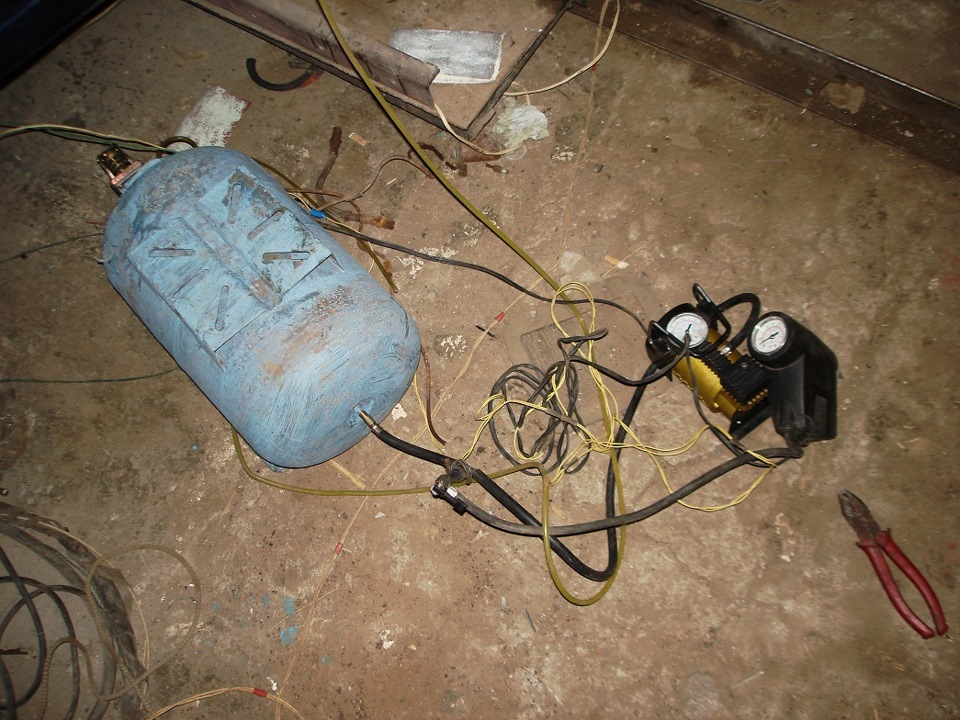

Ну и главная проверка – включаю компрессор – набираю 2.2 атм., реле отключает питание, открываю на всю воздух на аэрографе – по достижению отметки в 2 атм. (приблизительно, так как замеры проводил по манометрам насосов – а они не сильно точные) срабатывает реле, компрессоры синхронно начинают качать, но я беспощаден — аэрограф держу открытым на всю. Проходит чуть меньше минуты (точных замеров пока не проводил) и компрессоры отключаются! Все правильно давление в манометре превысило отметку в 2.0 атм., даже при постоянно открытом аэрографе. Вот это уже достойный результат, – ради которого и стоило ковыряться.

Кстати за счет управляющего реле, мы даже отказались от регулятора давления на выходе из компрессора, так как падение давления на 0,1 — 0,2 атм. Не чувствуется.

Замечу, что минус этих насосов в том – что они не на 100 % герметичны, вследствие чего часть воздуха с ресивера стравливается через клапан насоса. Это связано с тем, что компрессор не должен держать давление в выключенном состоянии, а подразумевается, что его отключат. Нужно продумать обратный клапан и будет вообще идеал, но замечу, что на данный момент потери не значительные и компрессоры с лихвой справляются. Забегая вперед скажу – что данный компрессор уже отмолотил целый день работы – без потери трудоспособности (но подробнее об этом в другой раз).

НО окончательную эффективность такой конструкции покажет практика. Думаю, что слабым местом – здесь все-таки будут дешевые автомобильные насосы. Буду испытывать, потом решать, либо куплю хороший компрессор для колес, либо вовсе найду неплохой на 220 вольт, а может и устроит так, ведь перебрать подобный компрессор не долго, а в случае грандиозной поломки — поменять не дорого и не сложно. В общем, практика и время покажет. Пока будем пробовать так…

Вывод: результат есть, желаемые основные показатели достигнуты: производительность, компактность, питание от 12 и 220 вольт, в меру тихий и экономичный (особенно по сравнению с компрессором в несколько киловатт)

Источник

Самодельный компрессор (60 фото и подробное описание изготовления)

Сделал самодельный воздушный компрессор: подробный фото отчёт по изготовлению компрессора на базе головы ЗиЛ-130.

Понадобился компрессор для домашней мастерской., где-то, что то продуть, подкачать колеса или покрасить какую ни будь мелочь.

Изначально, хотел купить готовое (китайское) решение в бюджете до 10 тыс. р, но после поиска информации по компрессорам понял, что там все печально. Нужно 15 с + примерно денег, что бы купить эту чудо технику и потом не пожалеть, о потраченных деньгах.

В итоге созрел повторить подвиг многих и связаться с легендой отечественного советского автопрома под названием ЗИЛ 130…К тому же, в технаре учился на автомеханика по грузовым автомобилям, то как раз этот автомобиль Зил-130 и трактор МТЗ-82 изучал полностью, до болтика все три года, весь учебный срок!

Внутри чернота, как потом оказалось она сильно перегревалась и масло прикипело к стенкам.

Состояние внутри, ужасное…Пришлось все это дело вымачивать сутками в растворителе и бензине. Кольца на поршнях залегли все. Что бы их демонтировать, пришлось отверткой подцеплять и выбивать молотком…при этом кольца ломались маленькими кусочками. Никакие растворители не раскоксовали их. После головку и плоскость цилиндра шлифанул.

Под сапун резьба М10.

В бугелях резьба М6.

трубки вклеены на фиксатор резьбы

Для того чтобы эти черпачки работали, нужно сварить поддон для масла. Как оказалось фоток я не делал. Там все просто. Четыре уголка на ребро и снизу пластина приварена. Одновременно идет примерочка под площадку…

Двигатель будет установлен 3кВТ 2900 об трехфазник в однофазную сеть.
Площадку решил сделать единую, для двигателя и головки. Также она будет съемная от рессивера.

Баллон как и у всех пропановый на 50л с колесами.

Как уже писал площадка будет съемная.

Далее само собой был приварен сливной болт на днище баллона для слива конденсата и два соска из полдюймовой трубы для манометра и прессостата. Колеса поменял немного на другие с широким протектором))) Третья нога тоже с резиновой прокладкой. От вибрации все эти резинотехнические изделия помогают. Ну и на покраску…

Подключение к головки компрессора сделал жесткое, из полдюймовой трубы. Обратный клапан поставил сантехнический, с латунным сердечником.

Состояние эл.двигателя тоже было не очень. Да и к тому же он после переборки. Эти мастера решили, что трех проводов будет достаточно и подключили все это дело по схеме «звезда». Поэтому пришлось все это дело вскрывать, искать недостающие провода, опять все упаковывать назад. Зачищать его от грязи, краски, лака и только потом красить…

Компрессорную головку решил покрасить в оранжевый цвет…для меня это цвет радости. Хоть как то раскрасить это изделие.

Снизу прикручен масляный поддон со сливным отверстием. Так же сделал болт-заглушку с неодимовым магнитом для улавливания металлических примесей. Потому что после первого запуска и небольшой обкатки, после разбора поддона, я увидел очень много металлической стружки.

Бак для охлаждающей жидкости сделан из обрезка трубы диаметром 150мм. Подключение на «жесткую» с американками.

Бачок для картерных газов от класики, как и у Всех самоделкиных.
Воздушный фильтр сделал сам. Ибо которые продаются за 300р с поролоном внутри, меня чей то отпугивали. Для этого понадобится сам фильтрующий элемент от Иж, москвич2141 и полипропиленовые фитинги и трубы.

На трубе нарезал резьбу под эту заглушку.

На таких оборотах баллон 50л до 8атм качает за 1мин 40сек.

Бачок масляный с трубками от сапуна и коленвала. Если в будущем нужно будет переделать под принудительную смазку, то проблем совершенно нет. Подключается в штатное место магистраль и вперед.

Обратка с масляной магистрали выводится через сливное отверстие.

Натяжной механизм ремня прост до безобразия. Одеваем любой ремень на шкивы, оттягиваем двигатель, затем подводим планку из уголка. Притягиваем ее к раме и затем натяжными болтами натягивается ремень. После уже притягивается площадка электродвигателя.

Обратный клапан…На два манометра не обращайте внимания. Позже будет куплена автоматика и будет установлена в место одного из манометров.

Врезал термометр в бачок охлаждающей жидкости.

Если нужно что то покрасить с большим временным сроком и большой нагрузкой, то можно подключить на этот тройник шланг от водопровода и принудительно охлаждать головку. Я думаю не надо объяснять, на пальцах…бачок разъемный на американках стоит.

Ну и масло купил вот такое. С запахом обычной веретенки.

Теперь, немного по электрической схеме и попробую рассчитать примерную стоимость деталей компрессора.
Итак, имеем двигатель 3квт, 2900 оборотов и потребление 11,8ампер в сети 220 при подключении треугольником.

Этот двигатель был в ремонте и мастера вывели всего три провода для подключения на 380в. Поэтому пришлось все это дело перебирать и выводить еще дополнительные провода. Как это делается в ютубчике полно роликов.
Далее нужно подбирать рабочие и пусковые конденсаторы. Вот тут есть небольшая засада. Есть разные онлайн калькуляторы и они показывают совершенно разные значения…на одних 200мкф рабочие и 400мкф пусковые, на других 400 и аж 800 пусковых. И поэтому не знаешь, что и покупать.
Решил поступить так, купить сначала по минимум и если что подкупить, если будет не хватка емкости. Цены на конденсаторы с большой емкостью писец, как дорого.
Для подключения на понадобится пусковые и рабочий конденсаторы, реле времени, магнитные пускатели.

Рабочие на 120 и 100мкф Пусковой на 500мкф.

И два магнитных пускателя…один разгружает питание электродвигателя, второй пускатель реле времени.

Собираю в короб. Контакторы с реле крепим на саморезы, кондеры на стяжки.

На моем компрессоре пока нет автоматики(прессостата), поэтому подключил таким образом. Объясню словами… питающий кабель с розетки идет на кнопочный пост. В это время загорается лампа, типа есть напряжение(сеть). После пуска кнопочного поста, напряжение идет на контакторы и катушку магнитного пускателя АББ и реле времени ТДМ. С магнитного пускателя АВВ ток идет на двигатель с рабочими конденсаторами и параллельно ток идет через реле времени ТДМ на катушку второго (черного)магнитного пускателя. Второй МП уже подсоединяет пусковой(синий) конденсатор и происходит пуск двигателя. Через определенное время(у меня 2с) отрабатывает реле времени и отключается второй(черный) магнитный пускатель. Кто в электрике понимает, тому это все просто, но большинство людей и я тоже не очень сразу могут разобраться!
Если надо установить другое время, то открываем крышку короба и крутим регулятор на реле времени.

Теперь по кондерам. Первый пуск двигателя без нагрузки на холостую показал, что слишком много кондеров. Движек нагрелся за пару минут. Поэтому один кондер 100мкф откинул сразу. Потом собрал компрессор и установил маленький шкив(70мм)на двигатель. Двигатель с компрессорной головкой работал ровно, без гудения и нагрева. Запускал компрессор с 8атм спокойно. После установки шкива диаметром на 150мм, двигатель даже не смог запуститься с 0атм в баллоне. В итоге подкинул второй на 100мкф и все заработало, как надо. Время работы пускового конденсатора увеличилось конечно. Если в сети 220в и компрессор прогретый, то с 8 атм в баллоне стартует легко. Если идет просадка по сети до 200в, то уже на 8 атм стартануть не может. Крутит шкивами и не хватает разгона за эти 2 сек, но ближе к 5 атм в баллоне запускается. Можно конечно увеличить время на реле…чутка прям не хватает раскрутиться…но я я пока этого делать не буду. И это все без разгрузочного клапана и предрессивера на впуске!
Фото готового изделия

Теперь о себестоимости…

Если кто то надумает строить компрессор на базе зил, камаз и других головок, должен сначала посчитать примерно его себестоимость. На ютубе в роликах все просто и дешево…зил, баллон и готово))) На деле все совсем не так.

Остальную мелочевку даже считать не буду. Клапан, фитинги, американки — это все у меня было. это все связано с моей работой))) Если Вам все это покупать, то может еще на 1000-1500р выйти. В итоге себестоимость компрессора у Вас выходит за 12тр с плюсом! И это нужно… потрать время, уметь варить, пилить, точить и тд.и тп. Нужно оно это Вам, решайте сами. Это самая простая механическая схема постройки компрессора на базе зил 130. Если делать принудительную смазку и охлаждение, то еще не одна тысяча рублей уйдет. Мне примерно обошлось по деньгам 7тр и нужно еще прессостат заказывать. Ну и такая работа мне не в тягость, а в радость!
Вывод скорее будет такой…Если материала на компрессор вообще голяк и нет ничего, то лучше сразу не заморачиваться, а подкопить еще деньжат и купить сразу нормальный ременной компрессор!
Ребята, как то так…все без прикрас! Всем удачи и пока!
Автор самоделки: Reanimator33. г. Орехово-Зуево.
