Как самому сварить глушитель на авто своими руками
Как сделать простой и эффективный глушитель для любого транспортного средства
На глушитель изнутри действуют раскаленные газы, а снаружи – неблагоприятные атмосферные факторы (дождь, снег, низкая температура). Из-за этого он часто выгорает и даже прогорает, и перестает выполнять одну из своих основных функций: снижать шум, издаваемый выхлопными газами от работающего двигателя. При наличии некоторых навыков слесарного дела и простых материалов глушитель можно сделать самому, и он будет работать не хуже заводского.
Понадобится
Процесс изготовления самодельного глушителя для транспортного средства
Наносим на трубу из жаропрочной нержавеющей стали равномерную поперечную и продольную разметку, отступив от одного края на один шаг и, оставив с другого конца расчетную длину.
В шахматном порядке в поперечном направлении выполняем с помощью болгарки сквозные прорези по всем образующим и длине разметки на жаропрочной стальной трубе.
С помощью зубила и молотка прогибаем перед каждой прорезью на трубе металл на максимально возможную глубину без общей деформации поперечника и в результате получаем равномерно перфорированную трубу в продольном и поперечном направлениях.
Из металла вырезаем кольца.
К короткому концу перфорированной трубы надежно привариваем плавно изогнутое под 90 градусов трубное колено из нержавеющей стали.
Пластом стекловаты, которая выдерживает даже пламя газо-ацетиленовой горелки, внахлест плотно обматываем перфорированную трубу и поверх нее надеваем круглую стальную трубу из нержавейки. Стекловата должна полностью плотно и равномерно заполнять кольцевое пространство между двумя трубами, расположенными концентрично.
К торцам труб с двух сторон герметично привариваем соответствующие по размеру кольца из оцинкованной стали.
Для защиты от неблагоприятных атмосферных факторов и «товарного» вида окрашиваем снаружи наш самодельный глушитель высокотемпературной краской.
Сравниваем глушитель-самоделку с прямой трубой на одном и том же двигателе и на одних и тех же режимах работы двигателя. Явственно слышно, что звук работающего мотора с самодельным глушителем тише, чем с прямой трубой.
Смотрите видео
В видео вы можете наглядно и на слух оценить работу глушителя.
Варим выхлоп сами — часть 2
Год назад я писал о наших с Антохой экспериментах по сварке выхлопа, которые завершились изготовлением трассы от стокового коллектора, без ката, с механической обманкой второй лямбды. Почитать часть 1 можно здесь
Работы по изготовлению кастом коллектора затянулись на всю зиму, по причине не такого большого количества свободного времени, гемороя с главной деталью коллектора (сгон 4-1), да и временами просто было лень)
Таким образом, в течение годичной экплуатации нашего первого выхлопа на маленькой прямоточной банке Fujitsubo пришло понимание, что звук громковат для повседнева, а поскольку переделывать законченное изделие привычки не имеется, да и к тому же сварку с поддувом освоили, решено было новый выхлоп ПОЛНОСТЬЮ сделать с нуля.
Первым этапом была отрисовка фланца ГБЦ с оригинальной прокладки и изготовление его, а так же остальных фланцев выхлопной системы на гидрорезе. Затем, поскольку отдельного блока цилиндров мы под руками не имели, по стоковому коллектору мы изготовили оправку-стапель, на которую были закреплены францы, и затем мы туда уже вписывали весь коллектор.
Основной частью коллектора 4-1 является сгон 4х раннеров, которые, кстати, изготавливались из труб и отводов диаметром 38мм. Длины раннеров были подсмотрены у брендовых коллекторов, а так же посоветовались с людьми которые уже экспериментировали с этим. С изготовлением сгона нам пришлось прилично повозиться, так как у нас не было дорогостоящего кондуктора для отпиливания от трубы секторов под углом, но зато была ленточная пила, и мы изготовили свой кондуктор немного иного принципа действия.
Но, каждый раз получаемые нами заготовки не складывались как пазл в нужную нам конструкцию, и мы недоумевали почему же так происходит. В результате мы нашли ошибку в наших расчетах и наконец получили идеально стыкующиеся раннеры.
Возможно, угол стыковки можно было бы сделать более пологим, но тогда именно в таком исполнении было бы сложно стыковать и обваривать раннеры.
Далее все это дело обваривается и прикидывается на оправку.
Потом сгон отпиливается по длине, подгоняется его переход в трубу 50мм, прихватывается к фланцу, после чего начинается самый интересный процесс подгонки раннеров, в результате которого на глазах из пустого места рождается коллектор!
Для сборки мы использовали ПЭТ-ленту, которая держит приличную температуру, и позволяет зафиксировать трубы для последущией прихватки точками сварки. Очень удобная штука, в общем то.
В итоге получается вот такая красота.
Обваривали все с поддувом, поэтому изнутри швы гладенькие и вообще все супер.
И для сравнения фото уже готового кастом-коллектора и стокового.
Несмотря на то, что фланец во избежании его ведения от сварки был прикручен к профилю, его все равно повело.
Поэтому пришлось его шлифовать. Поиск в интернете выдал статью на драйве, где человек ездил шлифовать коллектор в МАДИ в цех мехобработки, поэтому я нарпавился туда же. После шлифовки всего за 1500р фланец стал идеальным.

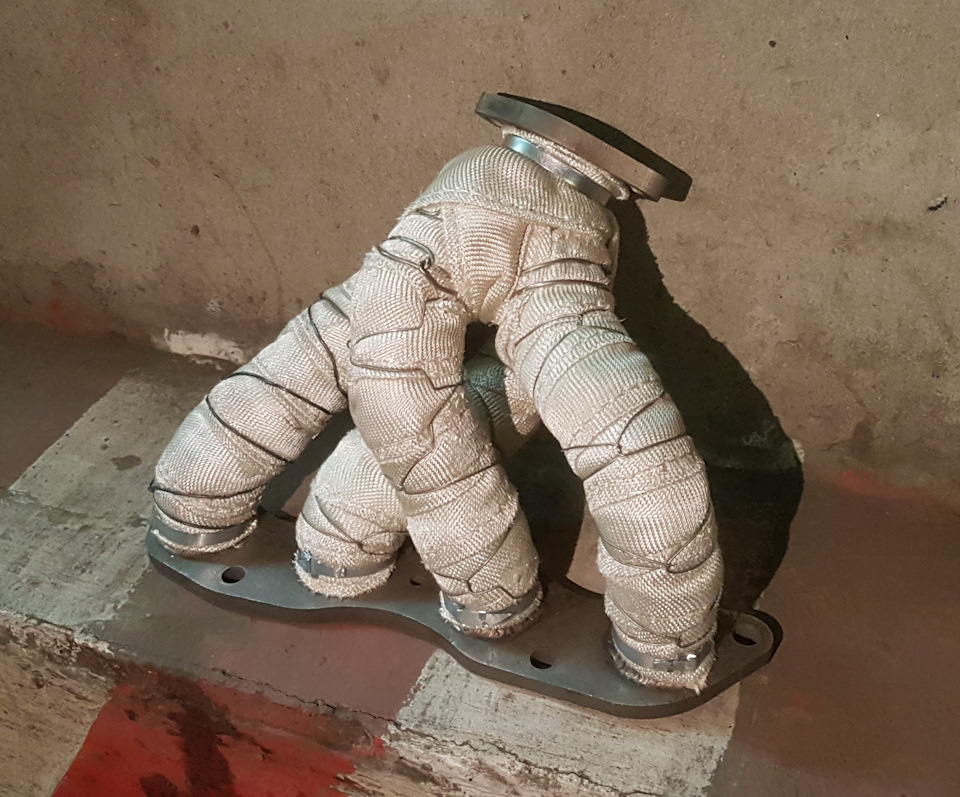

Перед окончательной установкой в авто фланец обмотали термолентой «3градуса». Не реклама, но термолента СУПЕР! Российского производства, двуслойная, не колется, не требует вымачивания перед намоткой, стоит приемлемо.

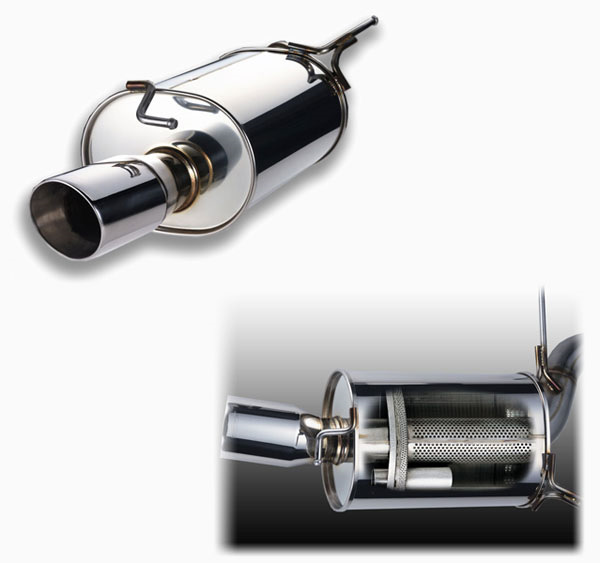

После доделок по коллектору мы за пару дней сварганили полностью новый выхлоп. За оконечную банку на этот раз была взяла Apexi Hybrid Megaphone, изначально заточенная под фит, имеющая на входе трубу 50мм, то есть то что надо. При этом она довольно объемная, и, в силу своего названия, имеет гибридную конструкцию, то есть прямоток с камерой а-ля Гельмгольц.
Соответственно под вход этой банки и варился весь выхлоп. Явные плюсы тут в том, что не переделывая остальную кастом трассу, можно менять банку, если что-то не понравится.
Еще из отличий от предыдущей кастом-трассы можно выделить катализатор. Я его нашел на дроме за копейки, он был спилен с какого-то маркообразного, соответственно совсем другой диаметр трубы, но это мы решили эту проблему при помощи конусных переходов, тем самым создав конструкцию даже более правильной геометрии, чем заводская. Данный катализатор имеет плотность ячеек 200 на кв. дюйм, в отличие от штатного 600 на кв. дюйм, в следствии чего он гораздо лучше продувается. В принцпе, штатный катализотор, будучи в НОРМАЛЬНОМ состоянии (я сечас не про выгоревшие или оплавленные), не создает особых препятсвий потоку газов, зато прилично дробит волну и тем самым округляет звук.
Сварили новый «даунпайп», если его так можно назвать, используя 100мм четырехлойную гофру interlock от MG-race.
Остальную трассу старались максимально упрятать в дно автомобиля, чтобы ничего не свисало, особенно резонатор, который свисает ниже порога даже на штатной трассе. Кстати, резонатор снова камерный MG-Race, но этот раз 100х300мм.
Все крепежи сделаны из прутка нержи, гайки под лямбды тоже заказывал откуда-то издалека, ибо в Мск только из чернухи продают.

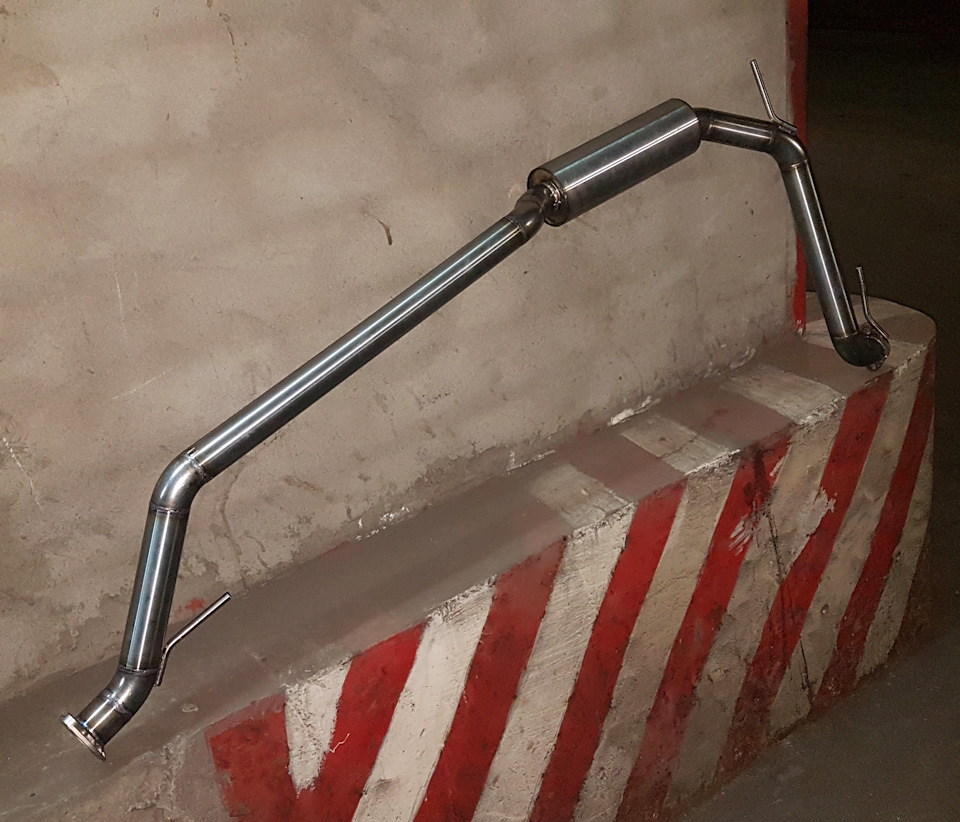

В итоге все выглядит и звучит очень здорово! Звук негромкий, до 2500-3000 оборотов басовитый, а при нажатии в отсечку, как мне кажется, становится тише но уходит в верхний диапазон частот. В общем, звук очень приятный, но на видео пока не заснят, не смотря на то, что езжу я с ним уже с начала июля)
По поводу динамики и расхода. Конечно, машина едет довольно приятно, и особенно кайфовый звук когда жмешь на газ в туннелях, он вроде бы агрессивный, но негромкий и округлый. Расход не вырос, наоборот немного упал. Термолента держится отлично, пробег на данный момент на этой трассе более 5000км. Нельзя не отметить тот факт, что финальным стимулом к доделке всего и вся стала поездка в Норвегию, ибо ехать 4700км (а имеено такой был наш суммарный пробег за путешествие) хочется с тихим и приятным выхлопом. Про эту поездку я скорее всего напишу отдельный пост, как только доделаю фото (а делаю я их долго обычно).
Теперь, когда есть полноценный выпуск и впуск, можно попробовать все это дело поднастроить, для это нужен субкомп piggiback, варианты пока рассматриваю. Ибо без настройки толку от этого дела немного, только приятный звук, но мы-то всегда хотим большего!)
Огромное спасибо Антохе за помощь в изготовлении выхлопа! Делать самим намного интереснее чем заказывать, пускай это даже и растягивается надолго, результат превзойдет все ожидания, а полученный опыт — бесценен.
Как заварить глушитель электросваркой самостоятельно
Автомобильный глушитель, работая в агрессивной среде при высоких температурах и влажности, быстро приходит в негодность. Коррозия, разъедая металл, разрушает глушитель. Помимо негативного воздействия ржавчины, глушитель легко продырявить на ухабистой местности, ввиду его низкого расположения. Последствия таких повреждений весьма неприятны. Рев работающего мотора начинает резать слух, а выхлопные газы, теряя направленный поток, попадают в салон автомобиля. Конечно, решает все эти проблемы замена глушителя новым. Но можно обойтись и мене затратным способом — сваркой. На первый взгляд, сварка глушителя может показаться непростой задачей, однако в этом процессе нет ничего сложно, если немного разобраться в теории.
Предварительные работы перед сваркой
Для начала нужно подобрать инструменты и приспособления, а также подготовить поверхность.
Для работы нам потребуются:
Какой сваркой лучше варить глушитель
Вид сварки особой роли не играет, если придерживаться двух основных параметров:
Полуавтоматическая сварка обладает преимуществами при ремонте глушителя по сравнению с обычной электросваркой. Ее режимы, более щадящие для тонкого металла, а защитный углекислый газ не допустит перегрева и окисления сварного шва. Благодаря этому структура основного металла не изменится и не потеряет прочности. При работе обычной электросваркой, необходимо подобрать подходящие электроды под используемый металл.
Перед сваркой глушителя следует отключать аккумулятор, что бы избежать замыкания на массу. Причем вынимать его, совсем не обязательно. Достаточно лишь отключить массу – провод со знаком минус. Он, как правило, черного цвета.
Ремонт глушителя электросваркой своими руками
Чтобы заварить глушитель самому достаточно иметь лишь небольшой навык работы с металлообработкой. Работу можно произвести в любых гаражных условиях. Сквозную коррозию необходимо полностью вырезать с помощью угловой или прямой шлифовальной машинкой с использованием шарошки.
В зависимости от диаметра дефекта выполнить работу можно двумя способами. Первый заключается в наложении заплатки, с последующей сваркой ее по периметру. Этот метод используют при крупных дефектах или при большом скоплении пор в одном месте.
Второй способ позволяет производить сварку без использования заплаток, при котором сквозные дыры сплавляются непосредственно электрической дугой. Этот способ применим лишь в том случае, если коррозия или дефект имеет небольшой размер. Залатать такие отверстия не составит труда как электродом, используя простую сварку, так и медной проволокой, при работе на полуавтомате
Чаще всего приходится сталкиваться с коррозией в месте, где соединяются корпус и труба глушителя. После зачистки и удаления ржавчины зазор между этими деталями значительно увеличивается. Нарастить необходимую толщину между ними можно присадочной проволокой (электродом) или сваривать с помощью кусочков заготовленного листового металла. После наложения металлического листа его следует прихватить, обеспечив его фиксацию с корпусом глушителя, а затем уже приступать к основной сварке.
По окончании работ следует закрасить околошовную зону и сам сварной шов краской. Такая обработка защитит металл от коррозии и продлит эксплуатацию детали. Перед покраской не забудьте зачистить шов от окалины металлической щеткой и обезжирить его поверхность. Следует помнить, что не всякая краска подойдет для глушителя. Для окрашивания выбирайте термостойкие краски или мастику.
Альтернативные методы ремонта глушителя
Следует отметить еще один способ сварки, не требующей применения сварочных аппаратов – холодная сварка. Здесь для ремонта поверхности используются композитные материалы на основе смол и стеклоткани.
Эти два компонента смешиваются с отвердителем и надежно приклеиваются к месту дефекта. Композитный материал не подвержен коррозии и не боится высоких температур. Этот метод, не потребует подключения к электросети и обходится без специального оборудования, что делает его наиболее удобным в поездках. Предварительные работы перед холодной сваркой следует выполнять точно так же как и перед обычной электросваркой.
Профилактические меры
Продлить срок службы глушителя можно благодаря систематическому уходу за ним, выполняя своевременную мойку и обработку его антикоррозионными составами. Кроме этого, в целях профилактики можно использовать гофрированную трубу, закрепляя ее между коллектором и корпусом детали. Такая сцепка будет способна поглощать лишние вибрации, сокращая трение и рабочую температуру глушителя.
Впуск/выпуск: Сочный выхлоп своими руками!
Доброго времени суток!
В любом автомобиле выхлоп задает настроение водителю когда запускаешь автомобиль и когда даёшь газа, но также хочется чтобы можно было спокойно ехать и чтобы выхлоп не напрягал своим шумом… одним словом нужно что ни будь такое… одним словом задачка не из простых…
Изначально на у победе стоял оригинальный глушитель :
Эта банка имеет сравнительно маленькие размеры и вход и выход с одной стороны, и самое печальное во всём этом деде то что в кузове место только под такую банку в плене размера больше не поставишь и в пане конфигурации тоже вход и выход должен быть с одной стороны…
Потому решил пойти не очень популярным путём))) сделать банку сам!
Цели всего три:
1) Сделать приятный звук
2) Сделать чтобы всё встало на сои места
3) Чтобы вся затея получилась бюджетной
Короче такого не бывает, но я попробую!
Я не стал делать банку полностью я решил переделать от какой ни будь машины который бы подходил по размерам. После не долгих поисков оказалось, что по размерам очень похожа банка от обычной карбюраторной нивы, да и ценник у неё ОЧЕНЬ гуманный, короче не жалко если что испортить)))
Далее решил распилить родную банку от победы и от нивы чтобы их посмотреть их строение, единственное от нивы банку нужно было как то осторожно распилить чтобы потом её проще было варить.
Что с разу бросилось в глаза что банка, которую делали 60 лет назад собран куда качественнее чем делают сейчас. Ну собственно нужно сделать из нивовской банки банку для победы, но с диаметром труб 63.В итоги перерыв много инфы в инете и почитав мудрые книги о том как делаются выхлопы в итоги я убедился что раньше подходили серьёзнее к этим делам чем сейчас на вазе)))
Короче накидал чертежик буду делать так.
За основу взял конструкцию глушака от победы, но немного её изменил, трубы большего размера, добавил секцию с набивкой, немного изменил последнюю перегородку перегородку.
Полный видос постройки и испытаний:
Одной из необходимых вещей которые мне понадобились это перфорированные трубы, можно купить, но мы же делаем по халяве поэтому долго ДОЛГО сверлим простую трубу
Увот собран на столе будит примерно так
Далее делаем зону с набивкой.
Для справки через набивку газы не идут! она нужна для других целей, а конкретно чтобы глушить по большей части высокие частоты, т.е. чтобы у нас не было звука как будто кто то к машине кастрюлю приделал и она бренчит, очень часто такое встречается на газели и волгах этот кастрюльный звон. вот это звон мне не нужен!
к набивке она у нас из двух компонентов :
1) вата из нержавеющей стали, продается в магазах для выхлопа
2) базальтовая вата, продаётся в строительных магазинах
в конце ставлю разделительную перегородку которую сделал из перегородки от глушака нивы тока немного её допилив.
в итоги получилась довольно аккуратная банка
потом весь выхлоп залил термостойкой краской и усЁ!
В итоги результат достигнут на 100%!
Звук получился отличный (на видео есть)
Всё встало на штатные места
И ценник просто нереальный для такого результата…
Всем спасибо за просмотр!
Мастерим глушитель своими руками — три варианта изготовления самодельного выхлопа
Реализовать идею, как сделать глушитель для автомобиля самому, можно по нескольким схемам, используя подчас неожиданные материалы. Но придерживаться нужно конструкции штатной детали.
Выхлопные узлы ржавеют, прогорают, разбиваются о камни. Ремонт и замена выпускной системы стоит немалых денег. Если вы задумались, как сделать глушитель для автомобиля самому, вам знакома эта проблема. Решить ее можно, приложив смекалку и базовый слесарный опыт.
Устройство
Из вспомогательной составляющей автомобиля глушитель превратился в полноценную систему, обеспечивающую стабильную работу двигателя транспортного средства. Несмотря на многочисленные усовершенствования, принципиальная конструкция устройства остается неизменной.
Основные элементы системы в порядке следования друг за другом:
Из чего можно сделать глушитель своими руками
Реализовать идею, как сделать глушитель для автомобиля самому, можно по нескольким схемам, используя подчас неожиданные материалы. Но придерживаться нужно конструкции штатной детали.
Из огнетушителя
Непредвиденное применение в тюнинге автомобилей получили порошковые огнетушители. Изготовление эффективного глушителя для своего авто начните с подбора подходящего образца:
Таким будет корпус будущего изделия. К нему подберите 2 куска стальных цельных труб с сечением 30 мм.
Для работы потребуются:
Старую конструкцию снимите, сохраните кронштейны крепления к кузову машины.
Глушитель из огнетушителя
Чтобы изготовить новый глушитель на автомобиль, доработайте детали:
Примерьте детали, сварите конструкцию. Чтобы придать товарный вид изделию и предотвратить коррозию, глушитель из огнетушителя для автомобиля нужно зачистить, обезжирить, покрыть термостойкой краской.
Из термоса
Оригинальным и дешевым можно сделать выхлоп на авто своими руками из термоса. Устройство бытового прибора удобно уже тем, что имеет две камеры из нержавеющей стали.
В нижней части внутренней колбы просверлите отверстия по 5-6 мм: здесь выхлопы будут встречать некоторое сопротивление. В дне наружного корпуса вырежьте просвет для выхлопной трубы, приварите ее. Установите узел на место.
Глушитель из термоса
Самодельную деталь можно использовать, как насадку на «прямоточку», или в качестве самостоятельного компонента выхлопной системы.
Из нержавейки
Еще один интересный способ – самому сделать глушитель для автомобиля из нержавейки. Такая вещь будет долго служить и красиво смотреться на машине.
Действуйте по порядку:
Глушитель из нержавейки
В завершение установите крепежи и фиксаторы, смонтируйте девайс на машину.
Из чего готовить прокладку
Места сочленений труб и коллекторов, резонаторов и глушителей снабжены прокладками. Без них появляется скрип в системе, происходит быстрый износ металла. Элементы подвергаются большим нагрузкам, выходят из строя быстрее других компонентов узла.
Сначала сделайте чертеж детали на бумаге, вырежьте его по контуру. Приложите бумажный вариант к листу асбеста, обведите карандашом. Осторожно, чтобы материал не рассыпался, вырежьте прокладку.
Осталось зачистить деталь, обработать термоустойчивым герметиком, установить в предназначенное место, закрепить болтами.
Пошаговая инструкция по изготовлению
Перед тем как сделать глушитель для автомобиля самому, позаботьтесь о двух важных вещах, которые лучше заказывать у токаря: торцевые заглушки и перегородки. С остальным вам будет несложно справиться самостоятельно.
Чтобы изготовить глушитель на автомобиль и успешно инсталлировать самоделку, нужно придерживаться рекомендаций:
Изготовление глушителя своими руками
После монтажа нового выпускного устройства звук мотора может измениться: стать сильнее или тише, что зависит от качества работы.
Расчет выхлопа автомобиля
Для банки можно использовать многие подручные материалы: важно, чтобы двигатель не потерял мощность и не повысился расход топлива. Такие «сюрпризы» – не редкость после вмешательства в стоковую конструкцию, хотя эффект может быть и обратным.
Все дело в расчете параметров глушителя автомобиля: длина выхлопного тракта, внутренние и внешние диаметры труб, перфорация. Размеры выверены на заводах по точным формулам для каждой конкретной модели авто. Именно поэтому выхлопные системы разные на грузовых и легковых транспортных средствах, на авто с иными объемами двигателей.
Когда выпускные клапаны цилиндров открываются, отработанные газы резким толчком выбрасываются в выхлопную систему и несутся по ней с огромной скоростью. Поток сопровождается звуковой волной и захватывает по пути другие газы. Цилиндры в этот момент освобождаются, в них поступает свежая порция топливовоздушной смеси.
В формулах учитываются: объем цилиндров, градусы открытия выпускных клапанов, обороты двигателя, другие показатели. Вы можете взять данные в мануале на авто, подставить в формулы и по ним тюнинговать систему. Но стоит ли, когда на автозаводе все уже просчитано, и вам необходимо только соблюдать стоковые размеры труб, из чего бы вы ни сделали новую деталь. Решение остается за вами.
