Как сделать датчик дождя своими руками для авто

Датчик дождя и бегущая дорожка реле

Датчик дождя и бегущая дорожка реле

Что общего спросите вы. А действительно почти ничего =)

Про датчик дождя хотел поделиться только идеей, естественно «украденной» от реального датчика дождя ДДА-25 (15 / 35) или работы подобных датчиков, установленных в крутых иномарках.

В чём принцип их работы? Принцип прост — ик-светодиоды излучают, а ик-фотодиоды принимают, отражёный от капель воды сигнал.
Сенсор (фотопара, а обычно их несколько) крепится в зоне работы стеклоочистителей. При наличии капель воды (=сигнале на ИК-фотодиодах) … подаётся сигнал на дворники о том что пора бы почистить стекло.

Готовая модель ДДА-25 стоит от 1350 рублей.

100р.
провода — тут по вкусу =)

В общем в 250-350 рублей можно вполне уложиться. Экономия от 1000 рублей или 4х крат. :-/

Учтите что ИК свето/фото диоды работают от напряжения 1,5В. Поэтому их надо будет соединять последовательно + через резисторы.

Фото макета/устройства нет, т.к. тупо нет самого макета/устройства — фотографировать просто нечего. ИК-диоды только только заказал.

Принцип работы всего устройства «Датчик дождя» на Ардуине почти такой же как в предыдущей теме «Автоматическое управление световыми приборами», т.е. при наличии порогового значения сигнала — посылаем управляющий импульс на подрулевой переключатель (хочу на самый быстрый режим). При отсутствии — прерываем сигнал.
Задержки возможно будут нужны для отстройки от ложных срабатываний.
Включать данную цепь планируется ВМЕСТО прерывистого режима работы дворников.

Причём тут бегущая дорожка реле?
Ну как причём? =) Не могу же я нарушать правила сообщества )))

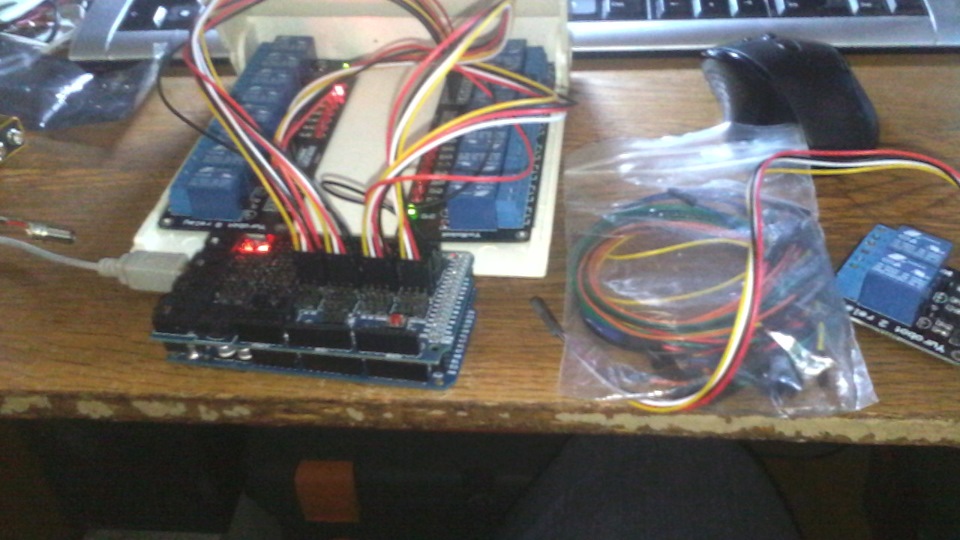

Итак для затравки выкладываю фото / видео работы бегущей дорожки на Ардуино Мега.

На фото также видны провода мама-мама, которыми я подключал релейные модули.
Каналы подключены 4х-пиновыми кабелями (мама-мама, конечно же) по 2 таких кабеля на каждый 8-и канальный модуль.
Питание подано одинчными проводками мама-мама чёрного и красного цветов =) Прям по фен-шую :-/

ВНИМАНИЕ! Скетч написан специально для Меги, а потому работать на более простых платах не будет, т.к. задействованы старшие цифровые выходы, которых на более простых платах просто нет!

ВНИМАНИЕ! На работу релейных модулей может не хватать питания от USB-порта! Внимательнее работайте с подобными нагрузками!

Источник

Оснащаем свое авто датчиком дождя

Процесс подключения датчика дождя:

Шаг первый. Установка датчика типа RS-22
Всего автором рассматривается два типа датчиков, это RS-22 зарубежного производства, а также датчик ДДА отечественного производства.

Как установить датчик типа RS-22:

1. К лобовому стеклу нужно приклеить держатель для датчика дождя.
2. В корпуса датчика нужно нанести специальный гель, который снизит коэффициент преломления двух рабочих зон.
3. Основание корпуса датчика фиксируется к основанию с помощью самореза.
4. На заключительном этапе проверяем, чтобы между рабочей зоной датчика и стеклом не было пузырьков.

Шаг второй. Подключение датчика RS-22
Теперь можно приступать к подключению электрической части. Датчик подключается к переключателю режима работы дворников.

1. Синий провод датчика подключается к корпусу автомобиля, это минус.
2. Красный провод датчика нужно подключить к контакту с обозначением «I», а стандартный желтый с зеленой полоской отключается.
3. Теперь провод желтого цвета от датчика нужно соединить с проводом желтого цвета с зеленой полоской.
4. Ну и наконец, черный провод подключается к колодке, это контакт «53», для этого используется синий провод.

Чтобы устройство начало работать правильно, сперва нужно провести его калибровку в зависимости от чувствительности и пропускной способности стекла. Чувствительность настраивают таким образом, чтобы датчик срабатывал при нужной степени загрязнения или намокания стекла. Более подробно узнать, как работает такой датчик, можно из его инструкции.

Шаг третий. Особенности подключения датчика ДДА
Датчик дождя отечественного производства существенно отличается от датчика типа RS-22. Самое главное, что можно отметить, это дешевизна датчика, простота установки и возможность подключения без вмешательства в основную проводку автомобиля. Также система может настраиваться в зависимости от того, с какой скоростью едет автомобиль. Чем быстрее едет авто, тем быстрее работают и дворники, так как при этом стекло загрязняется быстрее. Модели датчиков типа ДДА-25 устанавливаются на Калину, а также на Ладу Приора. Отличие ДДА-15 лишь в расположении контактов на реле.
Еще на датчике имеется возможность выбора режима, он может работать для борьбы с дождем, снегом, а также в стандартном режиме.

Заключение
Конечно, решать, нужно ли устанавливать такое устройство на свое авто, решает каждый сам для себя. Но, несомненно, такое дополнение значительно упрощает и делает приятнее процесс управления автомобилем. Теперь водитель более сосредоточен на дороге, а это снижает риск ДТП. Стоит такой датчик порядка 1000 рублей, что не так уж и много.

Также можно услышать и негативные отзывы о датчике дождя, некоторые жалуются на то, что он срабатывает не вовремя или не работает как нужно. Но вероятнее всего у таких автолюбителей установлен датчик без возможности настройки чувствительности, либо они не умеют им пользоваться.

Источник

Датчик дождя своими руками для авто схема

Часто автолюбители интересуются, как сделать датчик дождя своими руками для автомобиля. Это очень полезный элемент, позволяющий сделать поездку под дождем более комфортной. При дожде датчик подает сигнал на блок управления, который регулирует частоту работы дворников, в зависимости от силы дождя.

В большей части современных автомобилей это штатная функция, их можно встретить даже на отечественных машинах. При этом, функция эта серьезно увеличивает стоимость авто в салоне. Поэтому, многие люди отказываются от нее. Но, это не мешает сделать эту доработку позже, изготовив датчик самостоятельно, или купив готовый в магазине.

Как сделать датчик дождя своими руками для автомобиля? Для начала следует разобраться, какими они бывают и как работают. Самыми распространенными являются оптические датчики, они реагируют на свет, и являются наиболее простыми в установке. Единственным недостатком является реакция на насекомых, пыль. Также их не установишь на стекла с ограниченным пропусканием инфракрасного излучения. Более эффективными можно назвать датчики влаги, они намного точнее, при этом нет сбоев. Недостатком такой системы является сложность монтажа.

Содержание

Установка светового датчика

Здесь работа довольно проста, от вас не понадобится делать ничего особенного. Но, учтите несколько нюансов. Первый и основной, это необходимость вертикальной установки. В противном случае, датчик будет подавать ложные сигналы намного чаще. Размещать его следует в зоне охвата дворников, это позволит более точно производить управление. Обязательно проверьте место установки на наличие сколов и трещин. Они могут при определенных условиях значительно преломлять свет. Для установки вам понадобятся следующие вещи:

В качестве держателя можно использовать присоску от видеорегистратора, но ее придется немного доработать. Намного эффективнее приобрести специальный крепеж, благо стоит он недорого. Перед установкой на стекло, непосредственно соприкасающееся с датчиком, наносят гель, он выравнивает преломление. Корпус прибора крепят в держателе, на этом сборка закончена, остается только подключить его.

Установка датчика влажности

Такой, предназначенный специально для автомобилей, вы наверняка не найдете. Конечно, можно купить готовый комплект, но это достаточно дорого. Поэтому, будем изобретать велосипед. Приобретите элементарные датчики влажности, предназначенные для теплиц. Они бывают в виде плоских таблеток или тонких полос, сделанных из материала похожего на пластик. Лучше всего второй вариант.

Размещаем датчик на лобовом стекле, удобнее всего сделать это в самой верхней части. Там обычно располагается цветная полоса. Поэтому, мешать тут ничего не будет. Закрепить датчик проще всего с помощью клея. Место подключения проводов желательно надежно заизолировать. Сами провода проводятся в салон. Делать это следует по передней стойке. Будьте внимательны, располагайте проводку так, чтобы не повредить ее дверями.

Подключение

Самым ответственным процессом является подключение прибора. От того, как вы это сделаете, зависит надежность работы датчика дождя. Начать следует с подключения к массе:

Это схема подключения самостоятельно собранного датчика. Так подключаются оба типа таких датчиков.

Если вы решили установить готовую сборку, то подключение будет похожим, только блок управления будет устанавливаться вместо предохранителя, идущего на дворники. Обратите внимание, что в некоторых моделях к одному гнезду могут подключаться несколько разных приборов. В таком случае, эта схема не подойдет. Так как из цепи убирается предохранитель, то для большей безопасности его следует врезать в провода дополнительно.

Заключение. Как правило, в момент покупки авто, люди задумываются в первую очередь об экономии. И только позже думают о комфорте. Поэтому, многие люди хотят знать, как сделать датчик дождя своими руками для автомобиля. На самом деле это несложно, причем самостоятельная сборка окажется значительно дешевле заводского варианта.

В стремлении к совершенству выбираешь лучшее. AS8 Клуб — сделавшие свой выбор.

Источник

Как сделать датчик дождя своими руками для автомобиля? если очень хочется

Для установки системы управления стеклоочистителями не обязательно пользоваться услугами автомастерских, такую работу можно выполнить самостоятельно. Почти на всех современных авто есть такая функция, поэтому контроль работы дворников при разной погоде происходит в автоматическом режиме. Датчик дождя вмонтирован в переднее стекло любой иномарки, поэтому снять его невозможно.

Однако установить датчик дождя можно и на старый отечественный автомобиль. Изготовить это устройство довольно легко, и оно вполне подойдет для машин марки ВАЗ. Для работы понадобится универсальный датчик.

Принцип работы устройства

Устройство функционирует на основе оптики, которая должна быть расположена вертикально. Помещают универсальный датчик с внутренней стороны лобового стекла. Место установки должно находиться в зоне охвата щеток, а на прозрачной поверхности не допустимы трещины, сколы и другие дефекты.

С помощью ИК-излучения датчик сканирует состояние внешней поверхности стекла. Дождевые капли, а также грязь изменяют силу отражения светового сигнала. После этого в блоке электронного управления дается команда о включении стеклоочистителей. Временные лаги между движениями щетки устанавливаются автоматически и зависят от интенсивности осадков.

Такой датчик дождя допустимо установить на ветровое стекло. При этом верхняя тонированная полоса не станет помехой в адекватной работе устройства. Датчик не подойдет к автомобилям, имеющим на стекле инфракрасный фильтр.

Включение датчика дождя

Датчик работает только при активации стеклоочистителей в первом положении, интенсивность движения щеток устройство выбирает автоматически. Если дворники находятся во втором или третьем положении, то их скорость не меняется.

При установке датчика дождя нужно оставить возможность ручного управления стеклоочистителями. В дороге могут возникнуть любые ситуации, и полностью полагаться на автоматику не стоит. К примеру, на стороне водителя появляется много брызг от встречного транспорта, а в зону работы датчика эти брызги не попадают, и очистка стекла не происходит.

Специалисты рекомендуют держать датчик дождя отключенным в сухую погоду. Так как устройство реагирует на разные объекты: летящее насекомое, листья деревьев и пух. При этом омыватель стекла должен запускаться всегда вручную. Автоматическая подача воды на стекло может испугать водителя, неожиданно ограничив обзор.

Для правильной работы устройства, на первоначальном этапе нужно провести калибровку чувствительности элементов и проверить пропускную способность лобового стекла. Стеклоочистителя начнут адекватно работать только после установки порога срабатывания для датчика дождя.

Отечественные разработки датчика дождя

Российские инженеры создали датчик дождя не имеющий аналогов в мире. Основными его преимуществами являются:

Устройство имеет функцию регулировки пауз, которые сопровождают движения стеклоочистителей. Изменение частоты работы щеток имеет прямую связь со скоростью, развиваемую автомобилем на дороге. При медленном движении паузы удлиняются, а при быстром – сокращаются.

Если водитель на своей машине захочет штурмовать глубокую лужу, то система определит приближение к стеклу большого объема жидкости заранее. На расстоянии от 5 до 10 см приближающаяся вода и грязь будут обнаружены, и система приведет в движение дворники заранее.

Наибольшее распространение на отечественном рынке получила модель датчика ДДА-25. Обычно такими устройствами комплектуют автомобили «Лада» (Калину или Приору).

Датчик дождя имеет несколько режимов для защиты от снега и дождя. Три строенных программы можно менять кнопкой на корпусе устройства.

Установить такой датчик можно самостоятельно, для этого достаточно соблюдать установленный порядок действий:

Подходящий датчик дождя можно найти в большинстве Интернет-магазинов для автомобилистов. Стоимость такого устройства обычно не высока: можно ориентироваться на цену в районе тысячи рублей.

Датчик дождя — что это такое, как работает, как установить

Многие автовладельцы считают датчик дождя лишним прибором, без которого можно обойтись. Чтобы понять, действительно ли он необходим, стоит узнать обо особенностях таких устройств.

Оглавление:

Для чего нужен датчик дождя

Описываемое устройство представляет собой прибор, определяющий появление осадков и включающий дворники. Обычно датчик также реагирует на освещенность и применяется для автоматического включения фар.

Данное устройство предназначено для решения нескольких задач:

Установка описываемого прибора производится между лобовым стеклом и зеркалом заднего вида. Датчик дождя предназначен для создания боле безопасных условий во время движения в условиях города или по оживленной трассе.

Если во время интенсивного движения начинается дождь или снег, водителю приходится совершать лишние движения, чтобы включать и выключать дворники, отвлекаясь при этом от дороги. Это способствует потере внимания и может привести к ДТП.

Кроме того, устройство позволяет обеспечить отличную видимость при наличии большого количества осадков.

Чтобы избежать подобных проблем и заранее настроить датчик на нужный уровень чувствительности, достаточно плеснуть водой на то место, в котором установлен датчик. Если он работает корректно, произойдет автоматическое включение дворников.

Установка датчика дождя

Закрепление датчика дождя происходит под лобовым стеклом на обратной стороне зеркала заднего вида. Во время установки устройства учитываются следующие нюансы:

Установка датчика может быть произведена как в сервисном центре, так и самостоятельно. Тем более это совсем несложно. Никаких специальных инструментов для монтажа не потребуется.

Ниже мы приведём инструкцию по установке простого датчика дождя ДДА-35.

Для начала надо «прицелиться» — выбрать место с внутренней стороны лобового стекла, куда будет приклеен датчик. Как уже говорилось раньше, он не должен мешать обзору водителя. Для красоты желательно выверить место и установить датчик вверху посередине, рядом с креплением зеркала.

У покупных датчиков дождя чаще всего имеется в комплекте специальная салфетка для протирания и обезжиривания стекла. Благодаря этому датчик крепится лучше.

После этого прикладываем датчик дождя к выбранному на стекле месту и внимательно прижимаем устройство к стеклу. Стараемся, чтобы всё получилось ровно, так как второго шанса у нас не будет. С каждым отсоединением держатель будет всё хуже и хуже приставать к поверхности.

Снимаем со стойки накладку и прокладываем провод под ней. После этого надеваем накладку обратно.

Идём ниже. Аккуратно заталкиваем кабель под уплотнитель стойки.

Открываем блок предохранителей (в разных моделях он находится в разных местах), и устанавливаем датчика дождя на место реле управления стеклоочистителем (обязательно соблюдаем маркировку и положение ключа). Если не знаем точно, куда устанавливать реле, смотрим в документации.

Остатки кабеля при необходимости можно смотать и оставить в монтажном блоке.

На этом процесс установки датчика дождя на автомобиль закончен. Остаётся проверить его работоспособность, брызнув водой на ветровое стекло (при включенном зажигании автомобиля, конечно же).

Проверка работоспособности датчика дождя

Также можете посмотреть видео об установке датчика дождя:

После подключения устройства, управление дворниками может осуществляться и вручную. Это может быть необходимо в случае, когда из под колес движущегося впереди автомобиля на стекло попадает влага, которая не достает до зоны действия датчика. В таком случае водитель включает дворники вручную.

Настроить прибор необходимо сразу же после установки, чтобы не отвлекаться на такие действия во время движения. В ДДА-35 имеется 3 режима работы — стандартный, дождь и снег. Режимы переключаются нажатием единственной кнопки поочерёдно.

Встроенные заводские датчики дождя настраиваются при помощи подрулевого переключателя. Ручка включения стандартно имеет 5 положений (бывает и больше, и меньше).

В положении «0» устройство выключено. Цифры от 1 до 4 означают степень чувствительности датчика. При включении устройства в режим 4 оно будет работать в режиме максимальной чувствительности.

Для выключения достаточно повернуть ручку в положение 0.

Датчик дождя настраивается при помощи подрулевого переключателя

В сухую погоду рекомендуется отключать прибор, так как он может периодически срабатывать. В пример можно привести попадание на лобовое стекло насекомых.

Как работает датчик дождя

Принцип работы датчика дождя

Описываемое устройство состоит из светодиода и нескольких светочувствительных элементов (фотодиодов). Свет, исходящий от светодиода, отражается от поверхности стекла и возвращается на светочувствительные элементы. Если на поверхности имеется дождь или снег, степень отражения изменяется и датчик включает дворники.

Чем сильнее увлажнено лобовое стекло, тем меньше будет отражение преломленного света. Фотоэлементы реагируют на изменение и после этого происходит включение дворников.

Именно поэтому может происходить ложное срабатывание при попадание на стекло насекомых или при наличии на поверхности дефектов.

Чтобы исключить несвоевременное включение дворников, достаточно выключать датчик во сухую погоду и устанавливать устройство только на неповрежденное стекло.

Как включить и отключить датчик дождя

Включение заводского датчика дождя после установки происходит достаточно просто – для этого нужно повернуть подрулевой рычаг в положение от 1 до 4. Выключение происходит при переключение рычага в положение 0. В случае возникновения проблем в работе датчика не следует пытаться отключать его самостоятельно, если вы не знаете, как это сделать правильно.

Пример настройки датчика дождя. Для включения необходимо сдвинуть подрулевой рычаг в положение 1. Дисковый регулятор A нужно установить в соответствии с желаемой чувствительностью (внизу — минимум, вверху — максимум).

Для отключения датчика дождя необходимо сдвинуть подрулевой рычаг в положение 0.

Основной ошибкой многих водителей является отключение прибора самым простым способом – перекусыванием провода. Такие действия могут стать причиной неисправности блока управления бортовой сети. Если датчик не реагирует на мелкие капли, сначала следует выкрутить ручку в положение 4, при котором он будет работать в режиме максимальной чувствительности.

Для безопасного отключения датчика достаточно вынуть из него разъем. В таком случае в блоке питания бортовой сети будет отображаться ошибка. Если нужно полностью отключить устройство, следует обратиться в автосервис.

Многие датчики дождя являются универсальными и могут устанавливаться на любой автомобиль. Все они работают по одному принципу, поэтому любой водитель сможет настроить прибор самостоятельно.

Сколько стоит датчик дождя

Стоимость многих датчиков дождя составляет около 2 тысяч рублей. Цена зависит от чувствительности прибора, а также от того, встроено ли электронное реле в автомобиле или оно является съемным. От этого зависит способ подключения датчика.

Многие универсальные модели имеют стоимость не более 2 тысяч рублей. Такие датчики наиболее распространены и устанавливаются на самые разные машины. Если установка датчика происходит в сервисном центре, специалисты подбирают наиболее подходящее устройство для автомобиля.

Как работает датчик дождя

Не зря говорят, что лень – это двигатель прогресса. Именно она помогает придумывать различные системы, такие как система автоматического управления стеклоочистителями. Она контролирует работу дворников, в зависимости от погодных условий. Систему даже устанавливают на последние модели отечественных автомобилей.

На многих иномарках устанавливаются лобовые стекла с датчиками дождя, то есть устройство встроено в ветровое стекло и его демонтировать невозможно. Автомобилисты, не имеющие датчика дождя в стандартной комплектации, могут дополнительно сами установить эту опцию. Сделать это вам поможет универсальный датчик, устанавливаемый на любые модели авто.

Принцип действия датчика

Оптический датчик размещают вертикально внутри салона на лобовом стекле машины в области действия щеток. В точке установки на стекле не должно быть никаких дефектов в виде трещин или сколов.

За счет инфракрасного излучения этот датчик сканирует состояние внешней стороны стекла. При наличии влаги или загрязнений на стекле меняется уровень отраженного сигнала, а электронному блоку управления отправляется сигнал, и он включает дворники. Система может автоматически менять паузу движения щеток, в зависимости от дождя.

Датчики дождя можно устанавливать на разные ветровые стекла, в том числе на те, которые имеют сверху тонированную полосу. Исключение – стекла с инфракрасным фильтром, которые устанавливаются на автомобили Шевроле Нива Люкс и пр.

Как включить датчик

Датчик активизируется лишь в том случае, когда дворники включены на первое положение. Далее датчик сам распознает и включается, увеличивая или уменьшая скорость работы дворников. Второе и третье положения остаются неизменными.

Ручное управление должно быть обязательно, так как бывают разные ситуации. К примеру, брызги от лужи могут попасть на сторону водителя, не охватив зону датчика и пассажира.

Или вы могли сесть в машину утром и заметить «подарок» от голубей.
В сухую погоду рекомендуем отключать датчик дождя, так как он может ложно срабатывать. К примеру, при появлении насекомых в зоне действия датчика, пуха, листьев.

Иногда даже тень вызывает срабатывание дворников.

Включение омывателя остается доступно лишь в ручном режиме. Самостоятельно не вовремя брызнувшая струя может удивить, ограничить обзор и даже испугать некоторых водителей.

Рассмотрим два типа современных датчиков, которые широко распространены на российском рынке. Первая система работает на базе импортного микропроцессора, а вторая изготовлена российскими специалистами

Датчик дождя RAINsensor

Это устройство создано на микропроцессоре Microchip. Датчик дождя подходит для всех автомобилей с 12-вольтовым оборудованием. Для установки вы должны проделать следующие операции:

Подключение датчика

Видео: Lada Granta — устанавливаем датчик дождя.

Датчик подключают всегда в переключателю режимов работы. Рассмотрим на примере отечественного ВАЗа:

Для нормального функционирования датчика нужно сначала выполнить калибровку чувствительности под параметры светопропускаемости лобового стекла, а при эксплуатации датчика можно установить необходимый порог срабатывания дворников.

Датчик дождя DDA

Отечественные разработчики при создании этого датчика не копировали чужие решения, ошибки и проблемы, а пошли своим путем. При проектировании были учтены следующие требования:

Также этот готовый продукт обеспечивает возможность регулировки паузы движения щеток в зависимости от скорости движения автомобиля. Большую массу воды датчик видит еще на подлете ее к стеклу с расстояния 5-10 см и включает дворники заблаговременно.

Устанавливаются эти датчики дождя на ВАЗ 2110 и подходит для других отечественных авто и иномарок.

Система имеет несколько режимов работы:

Кнопки для датчика

На лицевой стороне есть два индикатора и кнопка для быстрой смены рабочего режима.

Продукт постоянно модернизируется. По пожеланиям и отзывам разработчики дорабатывают свой продукт. К примеру, в первых моделях не было регулировки чувствительности. Проблема была решена путем подкладывания нескольких слоев тонировочной пленки под элементы датчика. Полезную функцию вскоре добавили в следующей версии датчика.

Установка

Датчик дождя в автомобиле, что это такое?

В данной статье рассмотрим основную задачу и принцип работы датчика дождя. Исходя из названия, становится понятным что это за прибор и его основное предназначение. Датчик дождя призван распознавать наличие осадков и автоматически включать стеклоочистители. Ведь грязь и дождь на стекле вызывает серьезные затруднения при управлении автомобилем, а постоянное включение и выключение дворников лишний раз отвлекает водителя от дороги.

Он, как и любое нововведение в первую очередь предназначен для повышения комфорта при управлении автомобилем. В последнее время датчик дождя получил широкое распространение, его вполне можно увидеть в базовой комплектации машин среднего и гольф-класса.

Принцип работы

Датчик располагается с внутренней стороны лобового стекла. Как он тогда работает? Как распознает дождь? Вся хитрость состоит в том, что он реагирует не на воду, а на свет. Конструкция устройства несложная и состоит из следующих элементов:

Функционирует прибор за счет разного угла отражения инфракрасных лучей на мокром и чистом стекле. Один диод излучает инфракрасный луч, который, отражаясь от гладкой поверхности стекла, попадает на фотодиод, распознающий количество вернувшегося света.

Сигналы, отраженные от чистого и мокрого (грязного) стекла, имеют различное преломление лучей. Мокрое стекло гораздо легче пропускает свет. ЭБУ распознает данные отличия и в случае необходимости дает сигнал для автоматического включения стеклоочистителей.

Часть датчиков умеют с предельной точностью распознавать количество капель или наличие снега на стекле и регулировать режимы работы стеклоочистителей.

При сильном загрязнении идет сигнал о необходимости подачи омывающей жидкости. Блок управления связан проводом с управляющим дворниками реле.

Датчик должен располагаться таким образом, чтобы попадать в зону работы стеклоочистителей. В состав прибора, как правило, включают и датчик автоматического света.

Установка датчика

Если автомобиль не укомплектован датчиком дождя на заводе, его можно купить и установить своими руками, для этого нет никакой необходимости отправляться в автосервис. В комплекте к прибору идет пошаговая инструкция по установке и настройке датчика.

Рассмотрим пример установки на российском автомобиле «Лада Гранта». Для начала необходимо открыть блок предохранителей, который расположен чуть ниже руля слева. На место штатного реле, которое расположено в крайнем левом углу вверху блока предохранителей, устанавливается реле датчика дождя.

Блок управления приклеивается на лобовое стекло с помощью прилагаемого в комплекте двухстороннего скотча. Перед приклеиванием блока стекло необходимо протереть специальной салфеткой (прилагается в комплекте).

Проводка от блока управления прокладывается под потолком, затем по левой стойке опускается вниз к блоку реле, через отверстие с внутренней стороны заводится в сам блок.

Также, встречаются универсальные датчики дождя, которые можно приклеить на специальный гель, от этого принцип работы прибора не меняется и схема установки аналогична описанной здесь.

Необходимо учитывать, что штатное реле очень крепко сидит в гнезде. Нужно постараться действовать предельно осторожно и не повредить крепление реле.

Можно воспользоваться ножом и подцепить реле, чтобы ускорить работу и уменьшить шанс повреждения. Затем устанавливается реле датчика дождя и соединяется проводом с блоком управления.

Закрываем крышку блока предохранителей и приступаем к тестированию работы прибора.

Видео-инструкция самостоятельной установки:

Настройка работы датчика

Чтобы проверить работу датчика, нужно перевести лепесток переключения стеклоочистителя в прерывистый режим. Затем небольшим количеством воды обрызгать стекло из пульверизатора или бутылки с водой.

Через секунду должны сработать стеклоочистители. В зависимости от модели датчика у него есть различные режимы, которые легко настроить с помощью инструкции.

Режим выбирается в соответствии со временем года и погодными условиями.

Реальные и мифические недостатки

Как и любое устройство, датчик обладает достоинствами и недостатками. К недостаткам можно отнести несвоевременное включение дворников (достаточно нескольких капель для срабатывания, тем не менее, они должны обязательно попасть в зону действия датчика).

При срабатывании дворников не всегда включается омыватель стекла, и грязь только размазывается, снижая видимость. Еще одним недостатком является запоздалое срабатывание, хотя этот эффект можно устранить с помощью настройки. К заблуждениям относится мнение, что датчик бесполезен в зимнее время года.

Изучив принцип его работы, становится понятно, что его функции актуальны не только при дожде, но и при снеге.

Изучив принципы работы и пример установки, можно сказать, что датчики дождя заслуженно получили широкое распространение в автомобильной индустрии и являются важными составляющими безопасного вождения.

Что такое датчик дождя в автомобиле и как он работает?

Дождь и прочие осадки сильно понижают безопасность дорожного движения.

Причина не только в том, что между резиной и дорогой ухудшается сцепление, или в том, что машину может банально занести, а тормозной путь становится заметно длиннее.

Сами осадки также несут значительный вред автомобилю. Так что наличие датчика дождя на лобовом стекле – не прихоть, а необходимость, которую многие, впрочем, игнорируют.

Что такое датчик дождя?

Датчик дождя – оптико-электронный прибор, который фиксируется на ветровом стекле автомобиля и реагирует на повышение влажности. Датчик способен управлять «дворниками» и механизмами, которые отвечают за открытие и закрытие люка и стекол на дверцах.

Устройство призвано значительно облегчить жизнь водителям. Не секрет, что снег, дождь и грязь существенно затрудняют процесс управления машиной, а необходимость включать и выключать «дворники», регулировать интенсивность их работы отвлекает от дороги.

Из чего состоит датчик?

Строение антидождевого устройства основано на датчике света. В конструкцию входят:

Все части содержатся на плате в корпусе датчика. В блок управления вмонтирована информация, жизненно важная для работы прибора.

Принцип работы

В основе работы датчика дождя лежит принцип преломления света. Сенсор постоянно исследует поверхность лобового стекла на предмет влажности, анализируя имеющиеся в памяти данные.

Если датчик не замечает перемен во влажности стекла (по сравнению с исходными параметрами), то продолжает функционировать в привычном графике.

Однако если прибор фиксирует преломление света (что и случается, когда стекло становится мокрым), то система замыкает блок реле, в результате чего авто получает информацию о начинающемся дожде. В этом случае в автоматическом режиме срабатывают стеклоочистители, закрываются окна и люк.

На заметку! Датчик дождя очень часто совмещен с датчиком света. Последний нужен для корректировки яркости фар.

Некоторые модели могут даже определять, насколько сильный дождь идет за окном. На основе полученных сведений приборы корректируют работу «дворников». Интервал может составлять сначала 2 секунды, затем 4, потом 1. Кроме того, в некоторых моделях имеются дополнительные «фишки» вроде датчика, определяющего степень загрязнения стекол.

Дополнительная регулировка прибора после приобретения и установки не требуется. В этом заключается еще один его большой плюс.

При использовании датчика дождя в машине настоятельно рекомендуется почаще промывать стекло стеклоочистителем. Благодаря этому датчик будет работать четко и позволит определить время и место начала дождя предельно точно.

Как правильно установить прибор?

Датчик дождя на автомобиль нужно устанавливать в несколько этапов. Ничего сложного в процессе нет, однако важно уделить внимание деталям. Это позволит избежать проблем в работе устройства.

Правильная схема установки прибора выглядит таким образом:

Первый этап – самый легкий. Нужно просто установить деталь, которая будет фиксировать устройство на стекле. Делается это с применением клея.

На второй стадии специальный гель наносится на две поверхности по бокам прибора. Таким образом, вы обеспечите сверхточную светопередачу сенсорам от внешней части стекла. Когда гель будет нанесен, непосредственно датчик крепится к держателю при помощи самореза или специальных креплений.

Обратите внимание! Перед подключением прибора к машине нужно проверить его на отсутствие пузырьков, сора и прочих элементов, которые наверняка затруднят функционирование сенсора.

На следующем этапе прибор можно подсоединять к электронике машины. Чаще всего датчики дождя имеют 4 контакта. Красный – это питание, он подсоединяется к системе управления «дворниками». Синий – заземление, его необходимо подсоединить к корпусу вашего «железного коня». Другие контакты могут быть разного цвета, от них зависит работа «дворников».

На последнем этапе проверяем правильность повторения вышеуказанного алгоритма.

Нюансы эксплуатации

При использовании данного прибора важно знать о некоторых особенностях. Помните, что ни один механизм не может быть идеальным.

Датчик дождя должен располагаться только вертикально. Его размещают в той части стекла, куда достают «дворники». На месте установки должно быть идеальное стекло – никаких сколов или деформаций.

Если на стекло установлен инфракрасный фильтр, он может стать серьезной преградой для работы антидождевого прибора.

Большая часть моделей функционирует только в первом положении «дворников». Тогда они успешно координируют интенсивность работы стеклоочистителей. В других положениях прибор не может повлиять на их работу.

Датчик не способен полностью контролировать стеклоочистители. Иногда происходит локальное загрязнение лобового стекла из-за брызг от лужи или птичьего помета. Если датчик этого не видит, то стеклоочистители не включатся.

Это значит, что водителю стоит «помогать» прибору и не перекладывать все обязанности на сенсор. При сухой погоде устройство стоит отключать, дабы «дворники» не царапали стекло без жидкости.

Вот от чего может внезапно сработать устройство:

Справка. Датчики дождя используются не только в частных автомобилях, но и при проведении полевых работ. Они управляют системами полива, регулируя объемы подачи воды.

Как сделать датчик своими руками?

Специалисты сходятся во мнении, что сконструировать такой прибор собственноручно будет крайне непросто. Да, принцип его действия незамысловат, но на создание уйдет много времени и сил, при этом не факт, что конечный результат будет качественным. Вам понадобится овладеть умениями пайки и приобрести некоторые детали, цена которых может равняться готовому прибору.

Если вы все же готовы рискнуть, то рекомендуем следующий порядок действий. За основу конструкции берем проводимость тока и две контактные пластины. Чаще всего пластины бывают из фольги или печатаются на текстолитовых платах в виде дорожек.

Фольгу нужно разрезать в виде двух пластин со змеевидной дорожкой по центру. Далее одна часть подключается к батарейке, другая – к реле. Когда пойдет дождь, вода зальет пластины и замкнет их, что приведет к началу работы реле.

Для создания такого прибора потребуется использовать:

Заключение

Современные датчики дождя – незаменимые помощники водителей в дороги. Они самостоятельно включают «дворники» на лобовом стекле, закрывают окна в случае непогоды. Все это позволяет шоферу сконцентрироваться исключительно на дороге, что значительно снижает вероятность ДТП.

Оснащаем свое авто датчиком дождя

Dmitrij 23-03-2016, 23:40 9 355 Автосамоделки

Многие современные автомобили уже изначально оснащены таким полезным устройством как датчик дождя. Благодаря нему стеклоочистители работают в автоматическом режиме, как только начинается дождь, она сами включаются, избавляя от этой задачи водителя. Многие автолюбители, у которых такой системы нет, задаются вопросом, а можно ли установить такую систему самостоятельно? Ответ да, конечно можно, и об этом речь пойдет в этой статье. Подобными датчиками можно оснащать даже ВАЗы, к примеру, ВАЗ 2110. Особенности работы датчиков дождяКогда дворники работают при включении первого положения, за скоростью передвижения дворников следит датчик дождя. В таком случае именно от него зависит интенсивность очистки стекол. Чем сильнее будет идти дождь, тем активнее будут работать дворники. Если дождь будет утихать, то будут замедляться и дворники. Что же касается положения 2 и 3, то в этом случае дворники будут работать исключительно с заданной скоростью. Важно, чтобы система очистки стекол могла контролироваться вручную. Так, например, если датчик установлен со стороны пассажира, то при загрязнении стекла со стороны водителя датчик может не опознать загрязнение, и не включит дворники. Или же бывает такое, что в сухую погоду датчик срабатывают вхолостую от попадания в стекло жуков или листьев. В связи с этим обязательно должна быть возможность полностью отключить дворники или включить их при необходимости. В качестве примера для подключения автор предложил два датчика дождя, один заграничного производства, а второй отечественного.

Материалы и инструменты для подключения:

– датчик дождя подходящей марки;- клей;- саморезы;- провода;- отвертка, ключи и другие инструменты.Процесс подключения датчика дождя:

Шаг первый. Установка датчика типа RS-22

Всего автором рассматривается два типа датчиков, это RS-22 зарубежного производства, а также датчик ДДА отечественного производства.

Как установить датчик типа RS-22:

1. К лобовому стеклу нужно приклеить держатель для датчика дождя.2. В корпуса датчика нужно нанести специальный гель, который снизит коэффициент преломления двух рабочих зон.3. Основание корпуса датчика фиксируется к основанию с помощью самореза.4. На заключительном этапе проверяем, чтобы между рабочей зоной датчика и стеклом не было пузырьков.Шаг второй. Подключение датчика RS-22Теперь можно приступать к подключению электрической части. Датчик подключается к переключателю режима работы дворников.1. Синий провод датчика подключается к корпусу автомобиля, это минус.2. Красный провод датчика нужно подключить к контакту с обозначением «I», а стандартный желтый с зеленой полоской отключается.3. Теперь провод желтого цвета от датчика нужно соединить с проводом желтого цвета с зеленой полоской.4. Ну и наконец, черный провод подключается к колодке, это контакт «53», для этого используется синий провод.Чтобы устройство начало работать правильно, сперва нужно провести его калибровку в зависимости от чувствительности и пропускной способности стекла. Чувствительность настраивают таким образом, чтобы датчик срабатывал при нужной степени загрязнения или намокания стекла. Более подробно узнать, как работает такой датчик, можно из его инструкции.

Шаг третий. Особенности подключения датчика ДДА

Датчик дождя отечественного производства существенно отличается от датчика типа RS-22. Самое главное, что можно отметить, это дешевизна датчика, простота установки и возможность подключения без вмешательства в основную проводку автомобиля. Также система может настраиваться в зависимости от того, с какой скоростью едет автомобиль.

Чем быстрее едет авто, тем быстрее работают и дворники, так как при этом стекло загрязняется быстрее. Модели датчиков типа ДДА-25 устанавливаются на Калину, а также на Ладу Приора. Отличие ДДА-15 лишь в расположении контактов на реле.Еще на датчике имеется возможность выбора режима, он может работать для борьбы с дождем, снегом, а также в стандартном режиме.

Как устанавливают датчик ДДА1. Сперва к стеклу нужно приклеить держатель датчика.2. На следующем шаге нужно разобрать монтажный блок автомобиля и вытащить стандартное реле управления дворниками. На его место потом просто устанавливается ДДА.3. По стойке лобового стекла слева нужно будет проложить провода.4. На заключительном этапе необходимо настроить чувствительность датчика.Более подробно ознакомиться с тем, как подключить датчик, можно на видео.

Конечно, решать, нужно ли устанавливать такое устройство на свое авто, решает каждый сам для себя. Но, несомненно, такое дополнение значительно упрощает и делает приятнее процесс управления автомобилем. Теперь водитель более сосредоточен на дороге, а это снижает риск ДТП.

Стоит такой датчик порядка 1000 рублей, что не так уж и много.

Также можно услышать и негативные отзывы о датчике дождя, некоторые жалуются на то, что он срабатывает не вовремя или не работает как нужно.

Но вероятнее всего у таких автолюбителей установлен датчик без возможности настройки чувствительности, либо они не умеют им пользоваться.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Итоговая оценка: 0.0

Как работает датчик дождя в автомобиле, зачем нужен и где находится

Одна из опций, которая устанавливалась раньше только на дорогих машинах – датчик дождя, стала вполне доступна и для авто бюджетного уровня. Однако порой по нему возникает множество вопросов, так что вполне резонно спросить – а как он работает?

Зачем нужен подобный прибор

Прежде чем разбираться с работой подобного устройства, давайте попытаемся понять, зачем нужен, и по сути дела, что это такое? Самим названием предопределено назначение такого изделия – установить факт дождя. Хотя задачи, которые выполняет автомобильный датчик дождя и света, гораздо шире описанных.

Среди них стоит отметить:

Его установка производится за зеркалом заднего вида, например так, как показано на фото:

Разобравшись с тем, что делает датчик дождя и света, необходимо ответить на вопрос – а зачем все это нужно? Ответ вполне очевиден – для повышения безопасности движения.

Подобное устройство, по замыслам разработчиков, должно избавить водителя от лишних операций (включение/выключение дворников), отвлекающих его от управления автомобилем, а также автоматически обеспечить отличную видимость на дороге при любых условиях.

Как устроен датчик дождя?

Принцип работы датчика дождя основан на сравнении оптических свойств лобового стекла при разных атмосферных условиях, точнее – на различиях в отражении инфракрасного луча чистой и увлажненной или загрязненной поверхностью стекла.

Все достаточно просто – в его состав входят излучающий и принимающий инфракрасные светодиоды. Устройство и работу подобного изделия поможет понять фото:

Это изделие находится на лобовом стекле с внутренней его стороны. От излучающего светодиода инфракрасное излучение попадает на наружную поверхность, отражается от нее и улавливается фотодиодом.

Уровень отраженного сигнала зависит от состояния наружной поверхности стекла, от чистого стекла сигнал будет один, от грязного – другой, от мокрого – третий.

По величине этого сигнала блок управления определяет необходимость включения дворников.

Как видно из приведенного описания, устроен подобный прибор достаточно просто, что предопределяет достаточно широкие возможности по его применению.

Как выглядит такое устройство, показано, например на фото:
Как видно из рисунка, в отдельном корпусе находится блок управления, связанный жгутом с реле, управляющим работой стеклоочистителя. Блок управления необходимо приклеить в зоне перекрытия щеток дворника.

Как выполняется подобная работа, позволит понять видео. Приведенные данные подтверждают, что приклеить такое устройство просто, и эту работу вполне можно сделать самому.

Недостатки

При всей внешней привлекательности подобного изделия ему свойственны определенные недостатки, о которых нельзя не упомянуть. К ним необходимо отнести:

Проверить, как работает такое управление стеклоочистителем, просто. Необходимо только плеснуть водой в зону расположения датчика. К примеру, на видео показано, как проверить работу дворников.

Автоматическое управление стеклоочистителями автомобиля возможно благодаря использованию описанного устройства. Он позволяет избавить водителя от необходимости вручную управлять работой дворников, и служит для повышения комфорта управления машиной и безопасности авто.

Насколько будет это устройство вам необходимо и полезно – это уже дело личного выбора.

Источник
