Как сделать подсветку в зеркалах заднего вида на LADA
По мере развития электроники, внешние зеркала становятся многофункциональными элементами автомобиля. У современного автомобиля в боковом зеркале дополнительно могут располагаться: камера, система распознавания авто в «мертвой зоне» и фонарь освещения, который подсвечивает пространство рядом с машиной в темное время суток. А Вы знаете, что последнюю опцию можно установить на автомобили LADA своими руками?
Потребуется: светодиодные, водонепроницаемые фонари (в данном примере 23 мм LED Eagle Eye, можно найти в популярных товарах с Алиэкспресс, цена 50 рублей.)
Процесс установки показан на примере боковых зеркал Лада Приора. На других современных автомобилях LADA (Vesta, XRAY, Largus, Granta, Kalina, Lada 4×4) все действия выполняются аналогично. Фотоотчеты этих доработок на других моделях LADA вы найдете в комментариях к статье.
Установка
Линзу LED фонаря немного подтачиваем и полируем линзу, чтобы свет лучше рассеивался.
Снимаем и разбираем зеркала (инструкция для Vesta/XRAY и Priora/Kalina/Granta). В корпусе зеркала делаем отверстие подходящим диаметром (используем дрель). Устанавливаем LED фонари и фиксируем гайкой из комплекта. Провода, которые заходят в корпус фонаря, заливаем термоклеем.
Провода для подсветки в зеркалах протягиваем сначала в двери, а затем в салон автомобиля, рядом со штатной проводкой.
Подключение
Подсветка во внешних зеркалах автомобиля должна загораться и работать около 20-30 секунд:
А потухать после включения зажигания.
Для такой реализации можете воспользоваться одной из схем подключения:
1. К доп.каналу сигнализации (управление «массой»). Подключение выполняем через 4-ех контактное реле:
2. К штатной проводке, отвечающей за подсветку в салоне.
Подключение к плафону ЭРА-Глонасс (для Lada Vesta и XRAY):
Подключение к потолочному светильнику (для Priora/Granta/Kalina):
В зависимости от комплектации автомобиля цвета проводов могут меняться. Перед подключением проверьте контакты мультиметром или контрольной лампой.
Теперь подсветка в зеркалах не позволит наступить в лужу или грязь в темное время суток. Смотрите также другие аналогичные доработки:
Поделиться в социальных сетях:
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
LED подсветка в наружных зеркалах и дверях
Как и обещал создаю подробный блог про подсветку в зеркалах и весь процесс установки)
У меня давно была мечта что бы была подсветка в наружных зеркалах и дверях, осенью не стал устанавливать, т.к. не был готов, да и не знал как кинуть провода в дверь и не особо хотелось резать зеркала, тем более что они оба почти новые, летом поменял!
Видел как тут некоторые либо вырезают низ зеркал, либо вообще просто снизу наклеивают ленту!)
И в один прекрасный день я догадался как нужно сделать без особого труда, вспомнил что снизу зеркала, прямо у кузова есть сьемный кусочек пластика! Мало того там есть и проводка (она нам не нужна)
И так основное что нам нужно:
Герметик
Светодиодная лента
2 плафона освещения номера
Провод для светодиодной ленты
Клей и т.д.

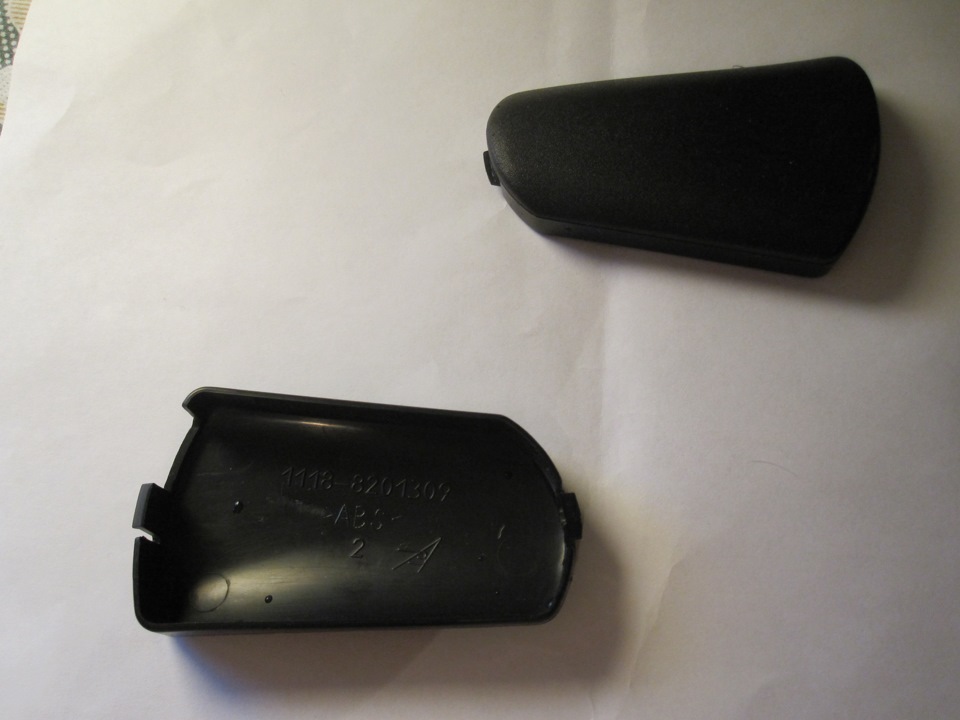

И так снимаем снизу 2 кусочка этого пластика

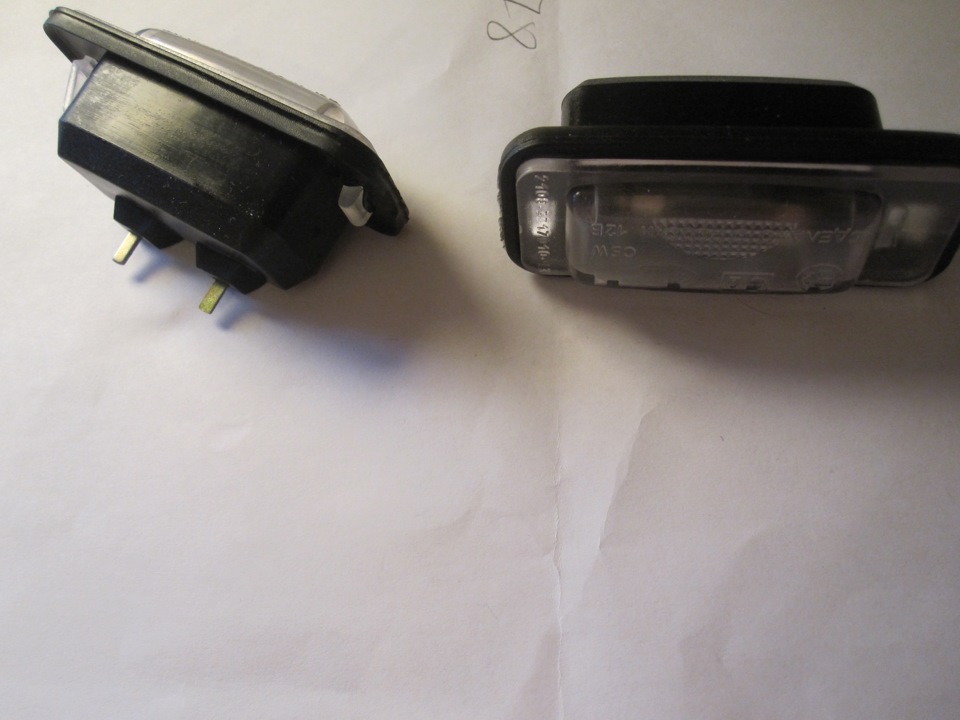

Идем в магазин и покупаем 2 самых дешевых плафона освещения номера или багажника

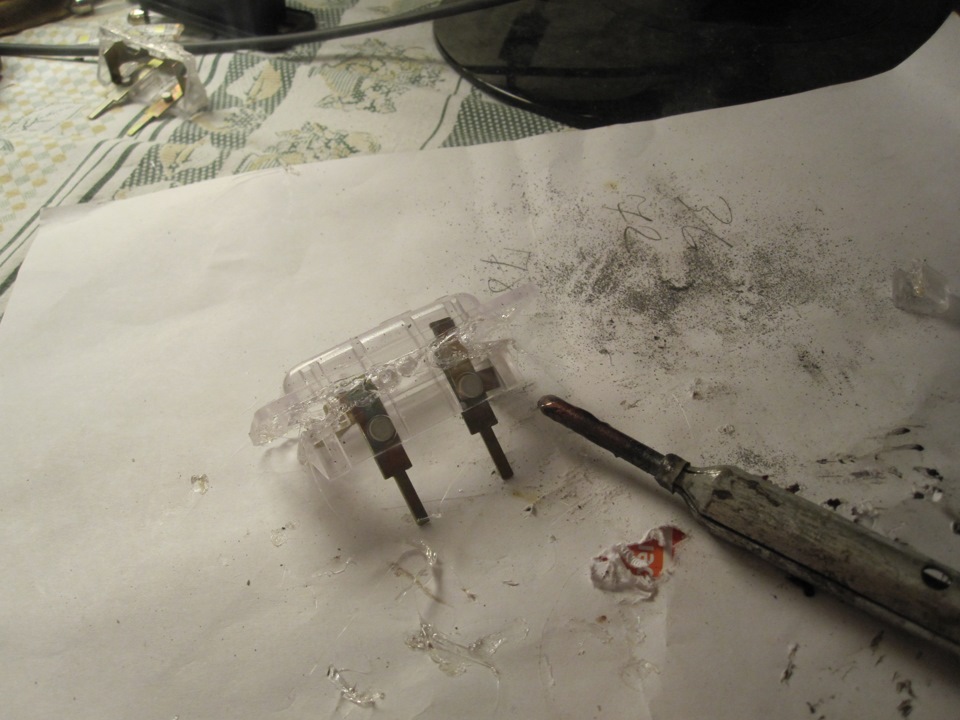

Паяльником или кому как удобно срезаем ненужное с плафона

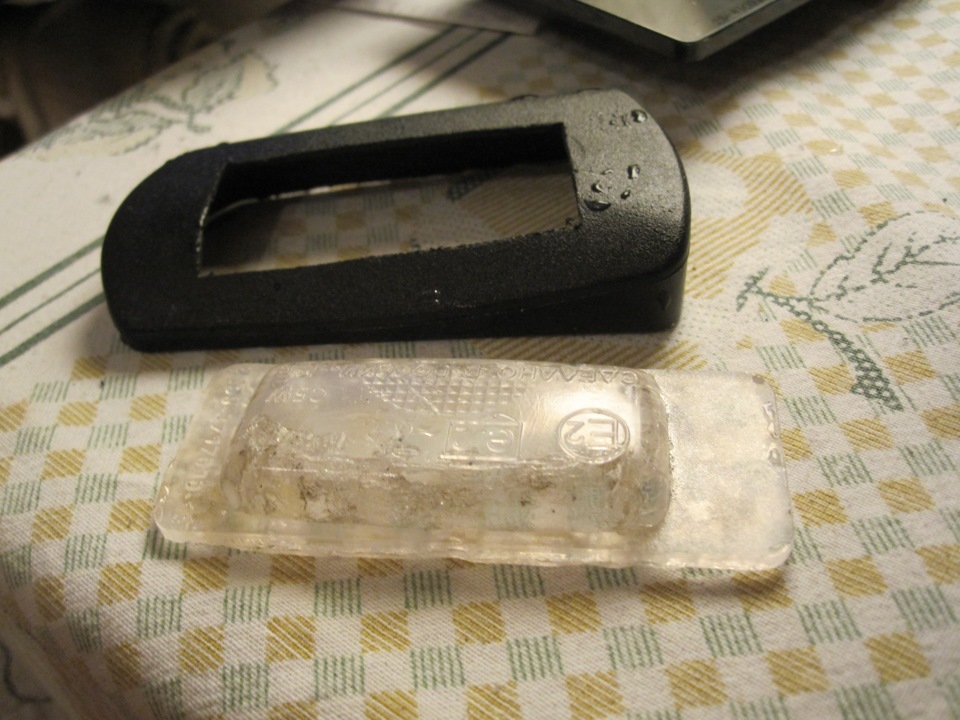

Примеряем и вырезаем в этих пластиковых штуках отверстия для плафонов

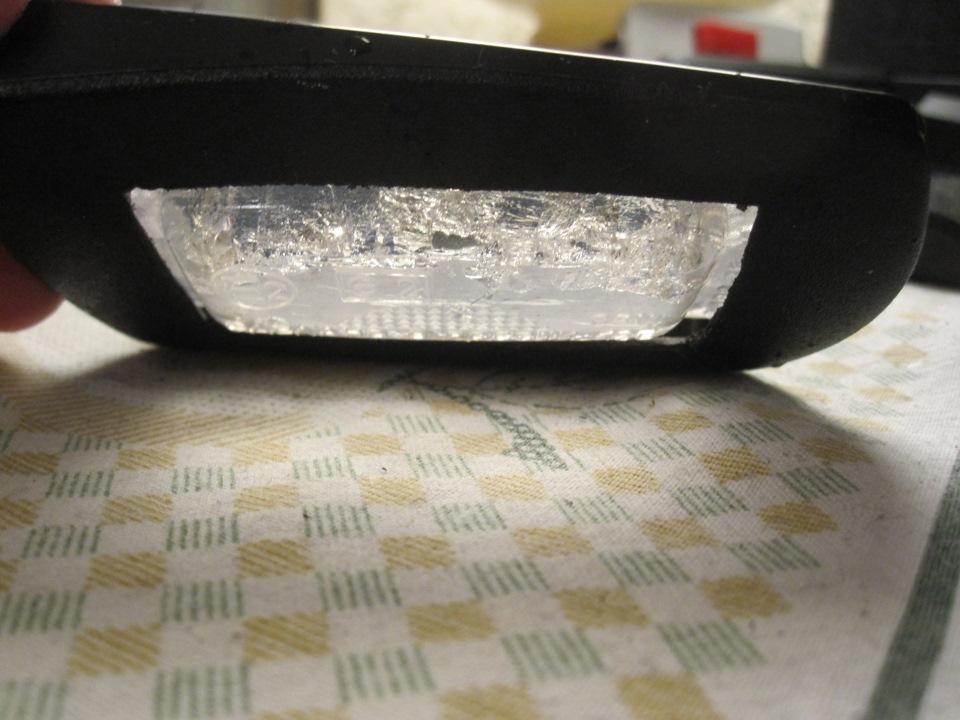

приклеиваем и мажем герметиком

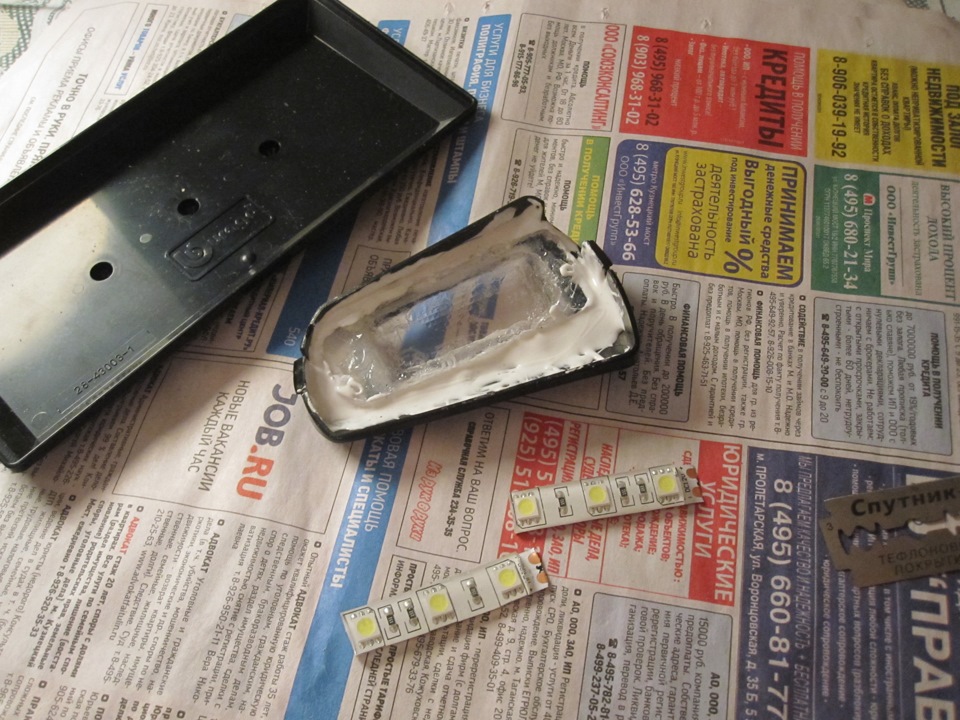

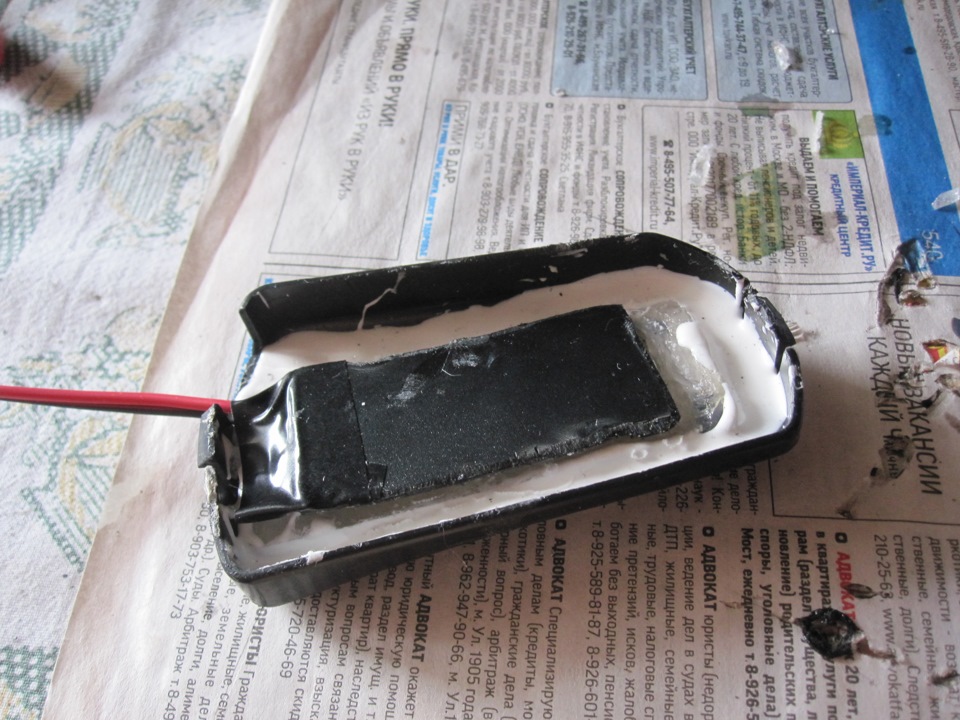

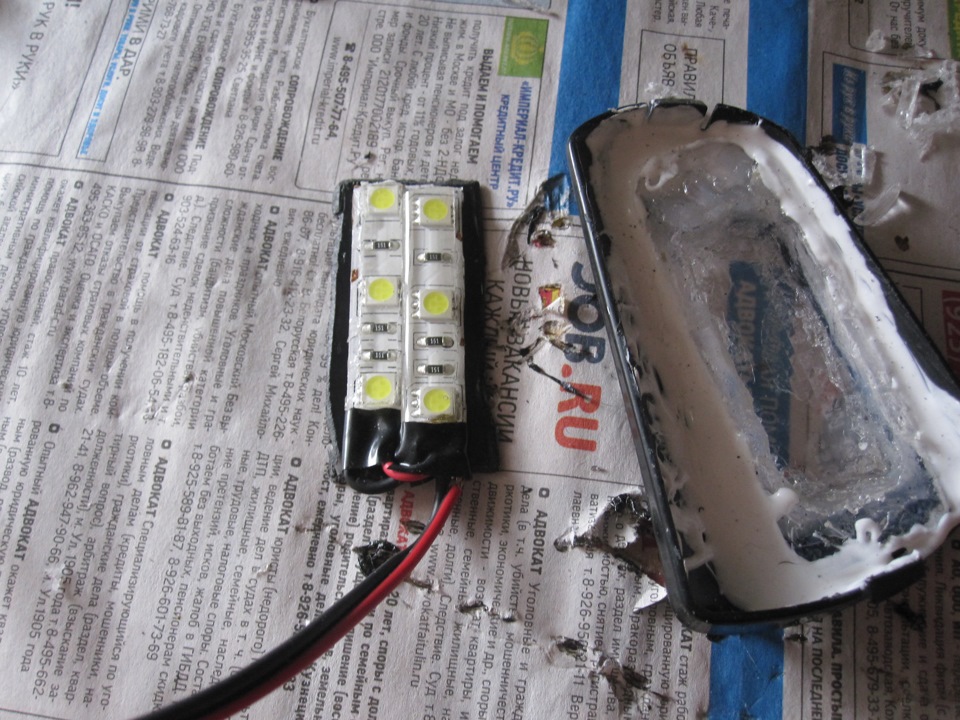

Далее вырезаем из любого ненужного предмета 2 кусочка пластмассы и приклеиваем на него 2 отрезка светодиодной ленты
Далее как мне казалось самое сложно, провести провод в дверь, но оказалось что это легче легкого!)

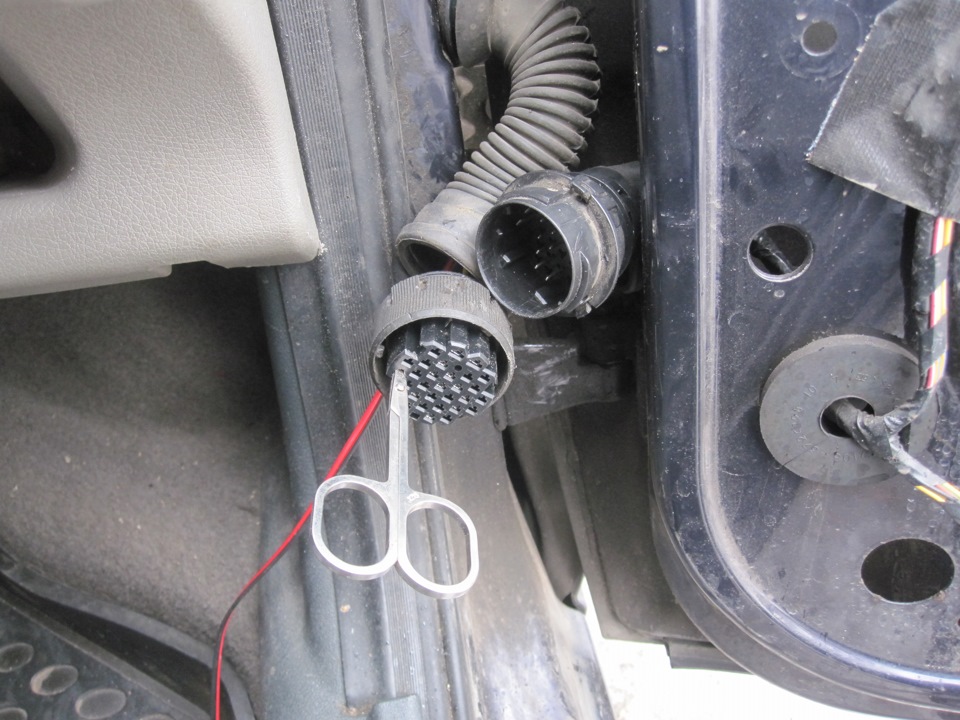

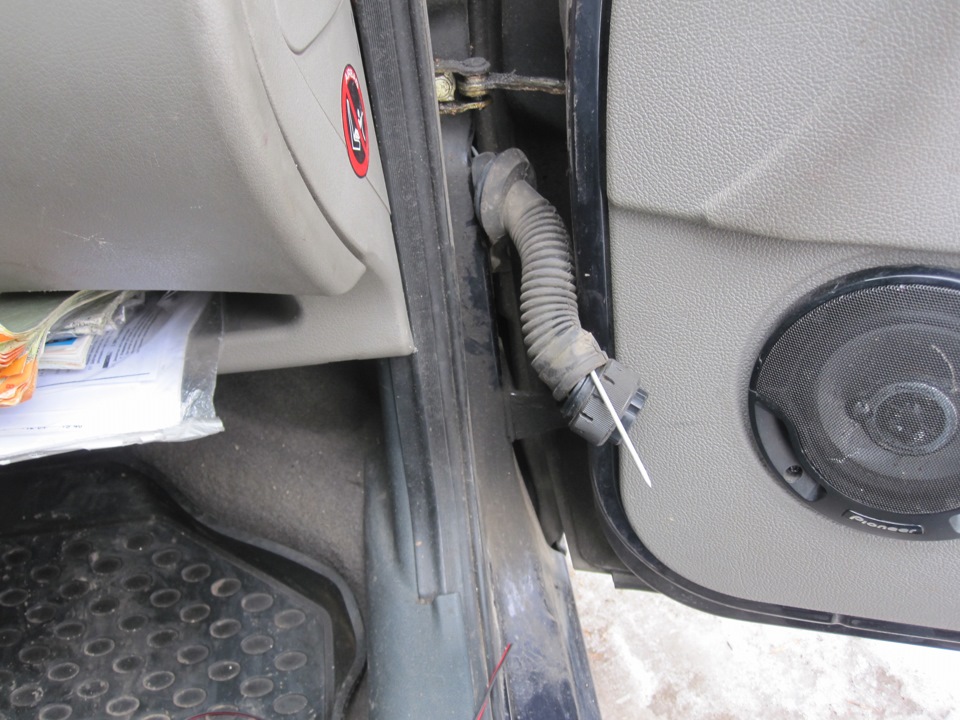

Снимаем гофру, проделываем дырки спицей или ножницами, продеваем провод из салона до клемм
Далее просто проделываем чем угодно отверстия по толще в любых разьемах под клеммы
Разделываем провод на 2 и продеваем через клеммы

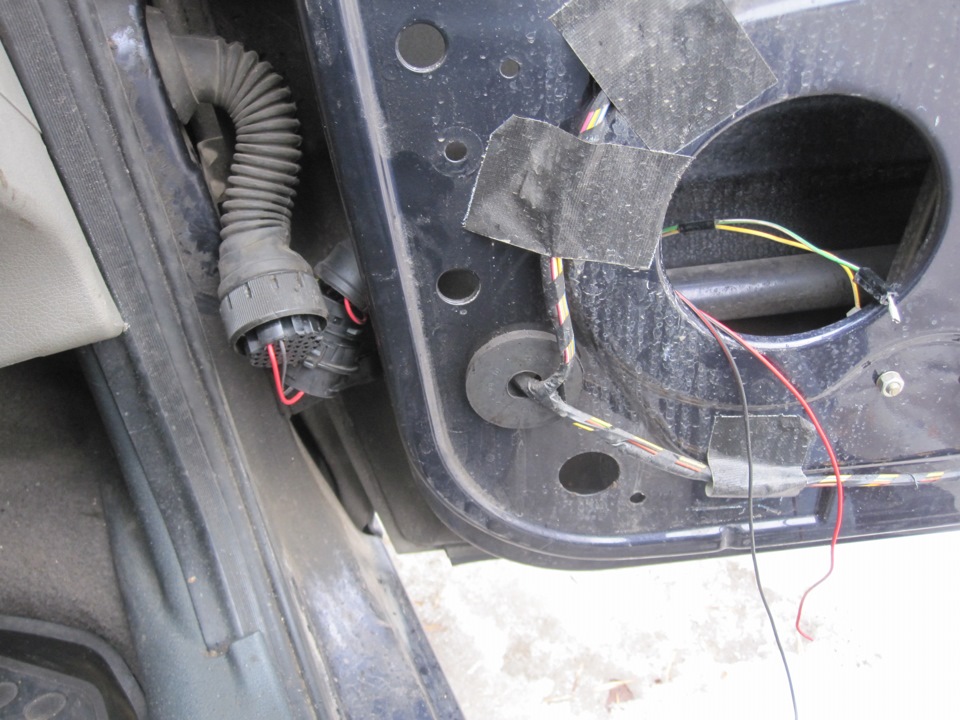

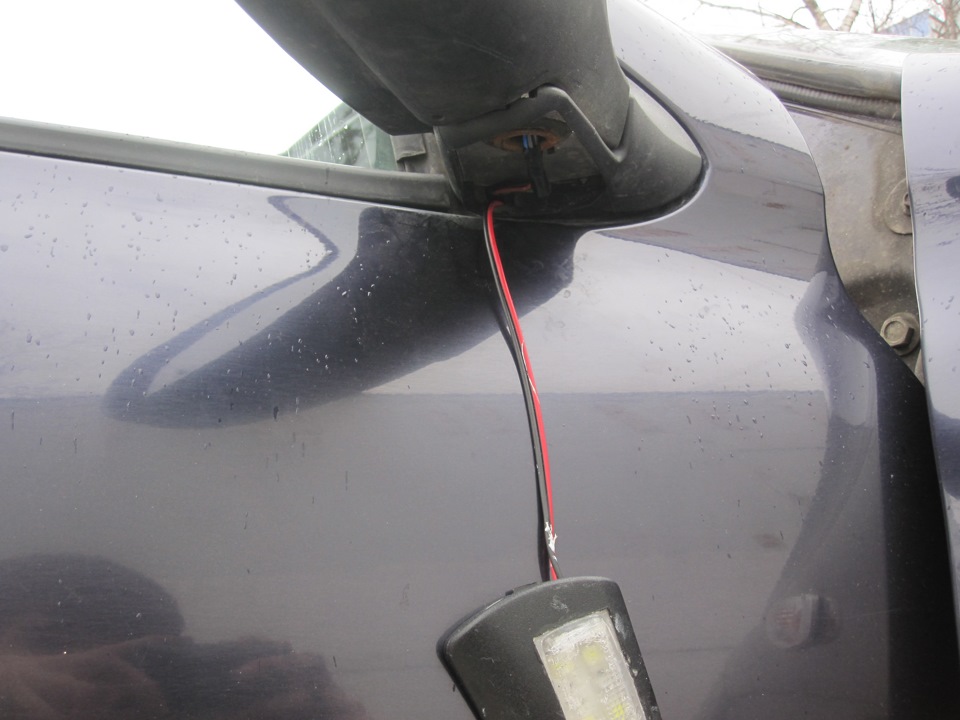

Далее продеваем провод через отверстие в двери у зеркало и защелкиваем наш самопальный «плафончик»)

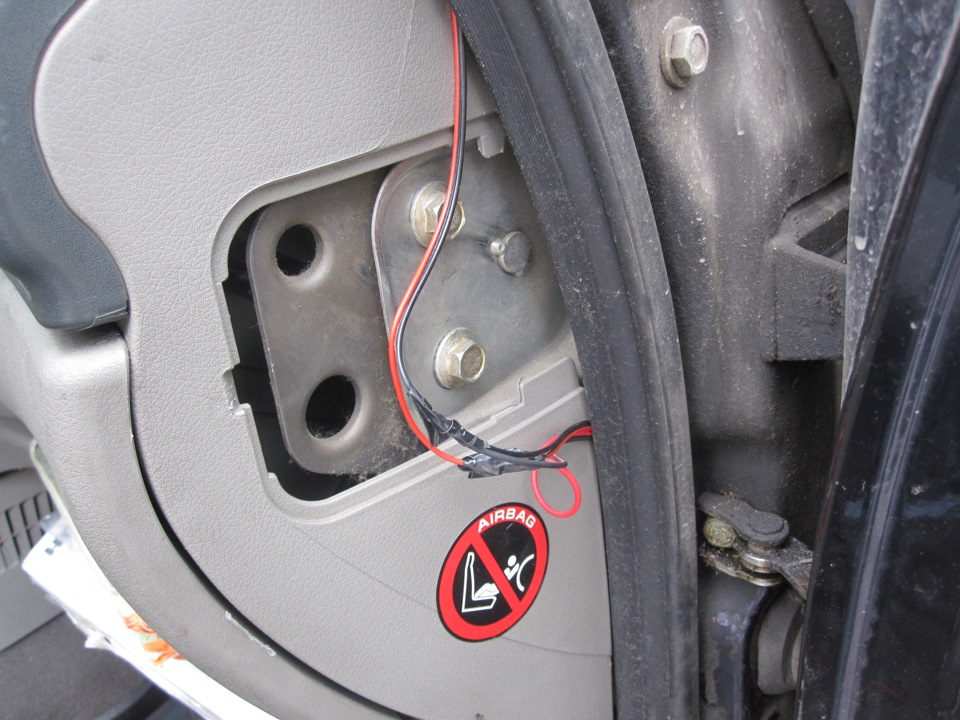

Далее подключаем либо к плафону, либо к другой проводки (лично у меня по стойке, вниз идет провод от подсветки в ногах)
Подключаем, все соединяем и изолируем, пробуем-работает!

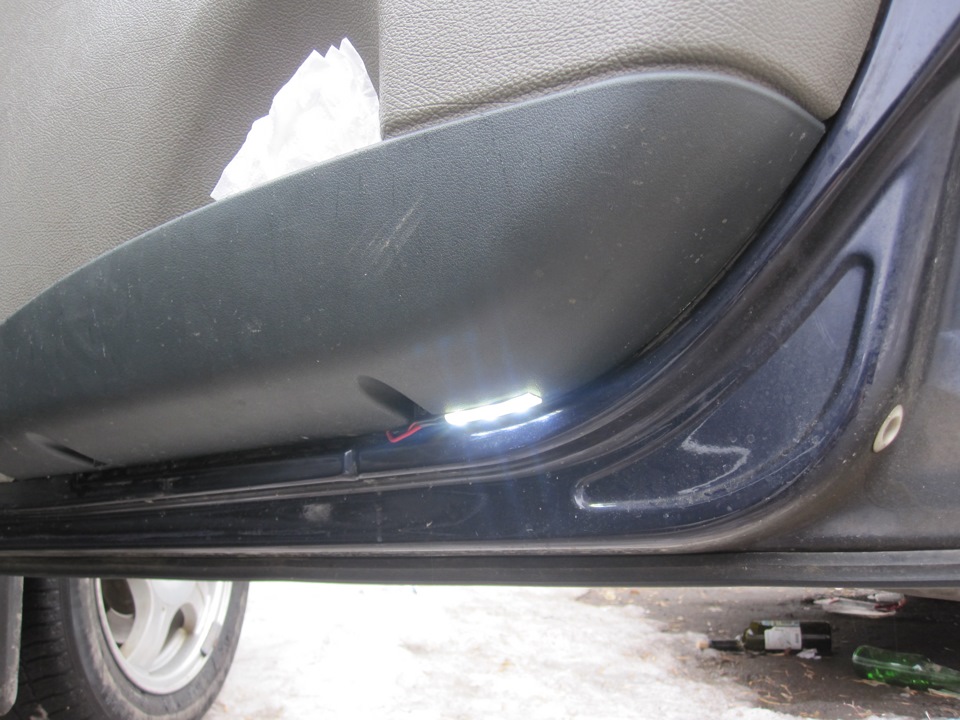

Заодно и в дверях сделал подсветку, приклеил кусочек ленты (3 диода) к низу обшивки двери

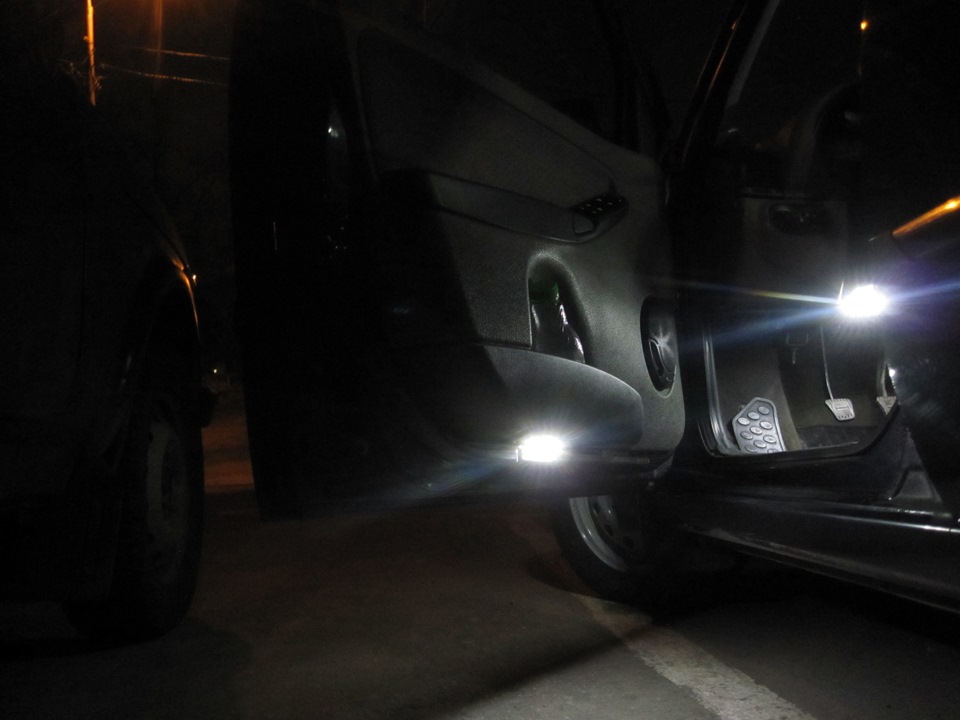

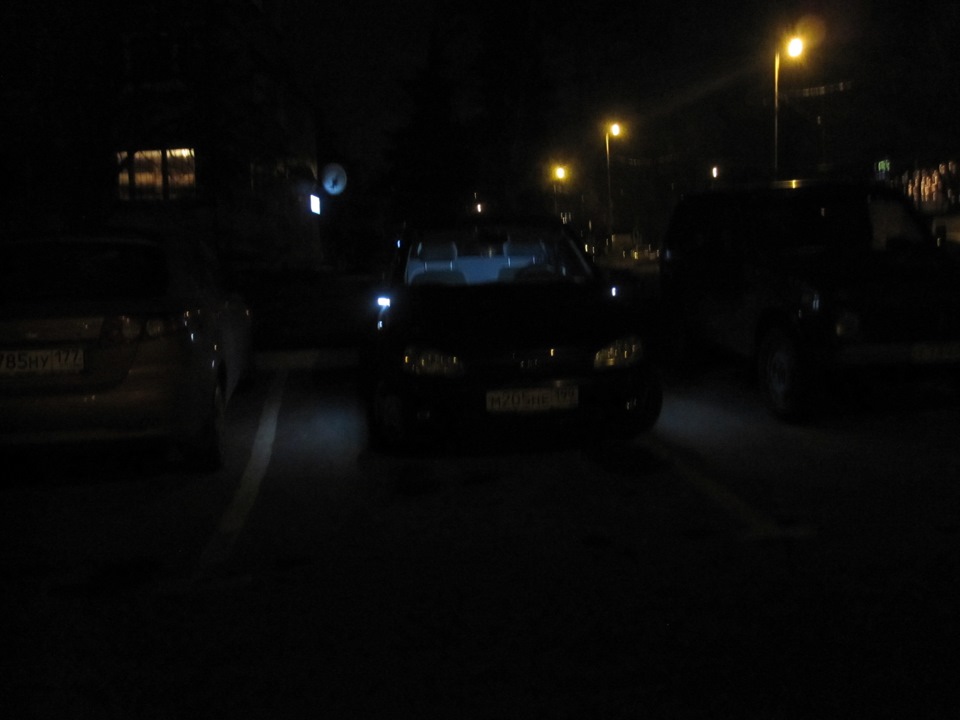

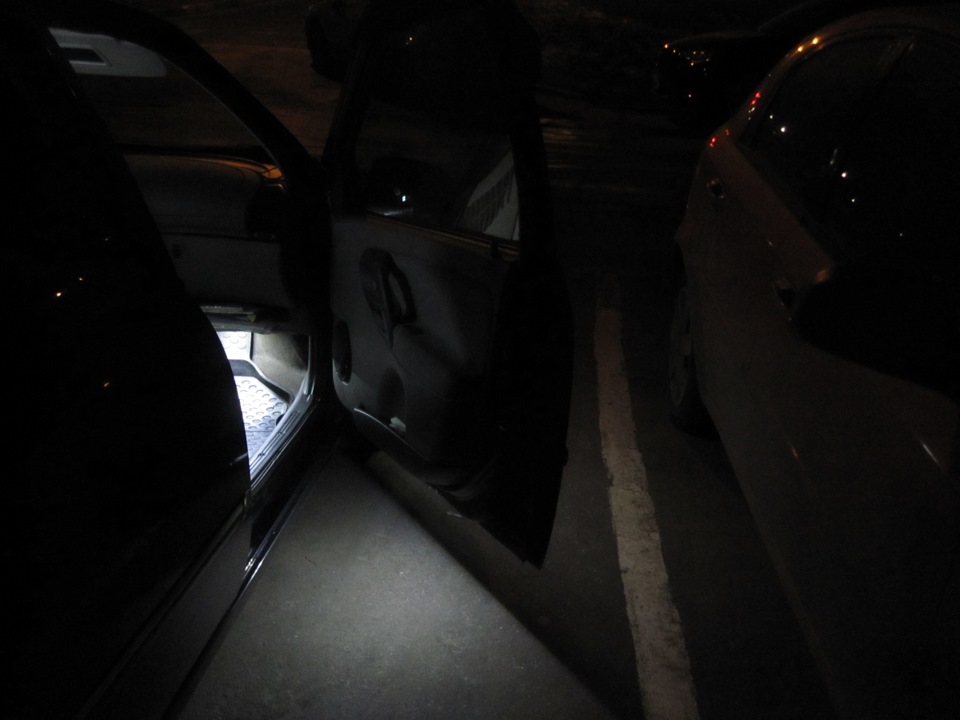

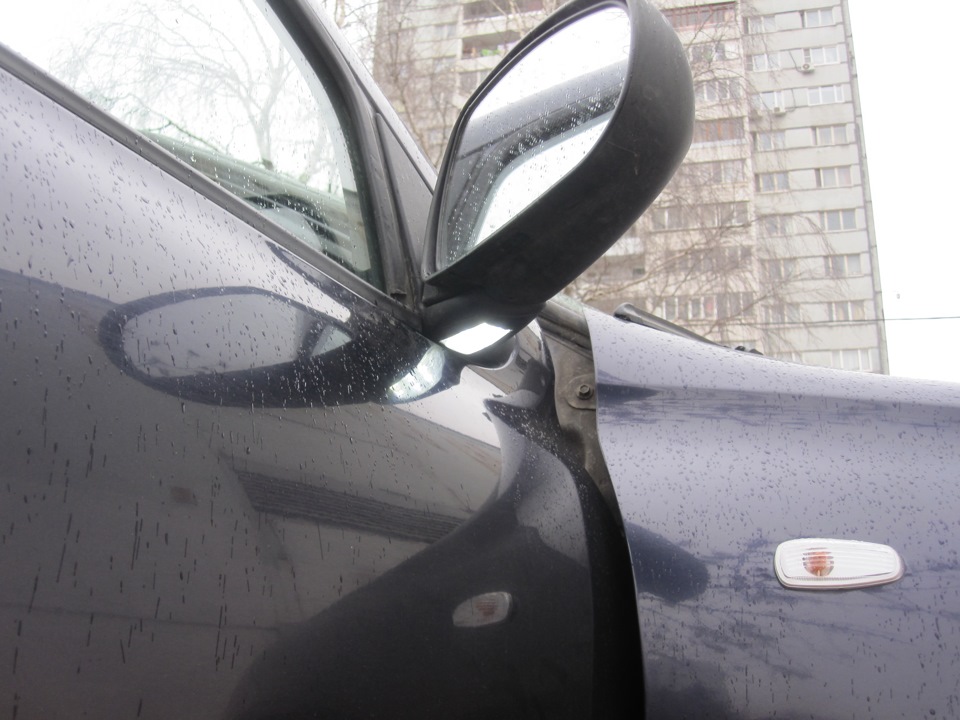

И вот наконец самое интересное, результат!
Оценить толком не успел, темнеет поздно, 1 раз только по темноте вышел на улицу. Да и сфоткал плохо, на фото полностью не видно света, какие то они темные получились(
Позже добавлю фоток по-лучше:)
В целом очень круто, жаль только 1 раз в темноте удалось заценить это творение, но думаю летом на даче будет очень удобно в темноте!
В планах возможно уменьшить длину ленты подсветки ног и задних сидений с 6-ти, до 3-ех диодов, а то уж больно ярко и светло в машине))
Установка Подсветки в зеркала ч1
Так и не понял почему, но вчера тема была удалена, сегодня размещаю не просто видео а инструкцию по установке. Потому что к теме был проявлен небольшой но интерес, задавались вопросы, на которые хотел ответить сегодня, но запись не обнаружил

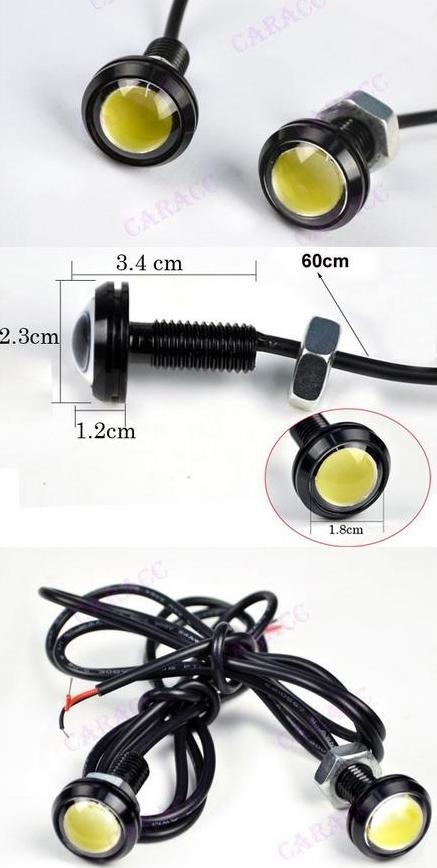

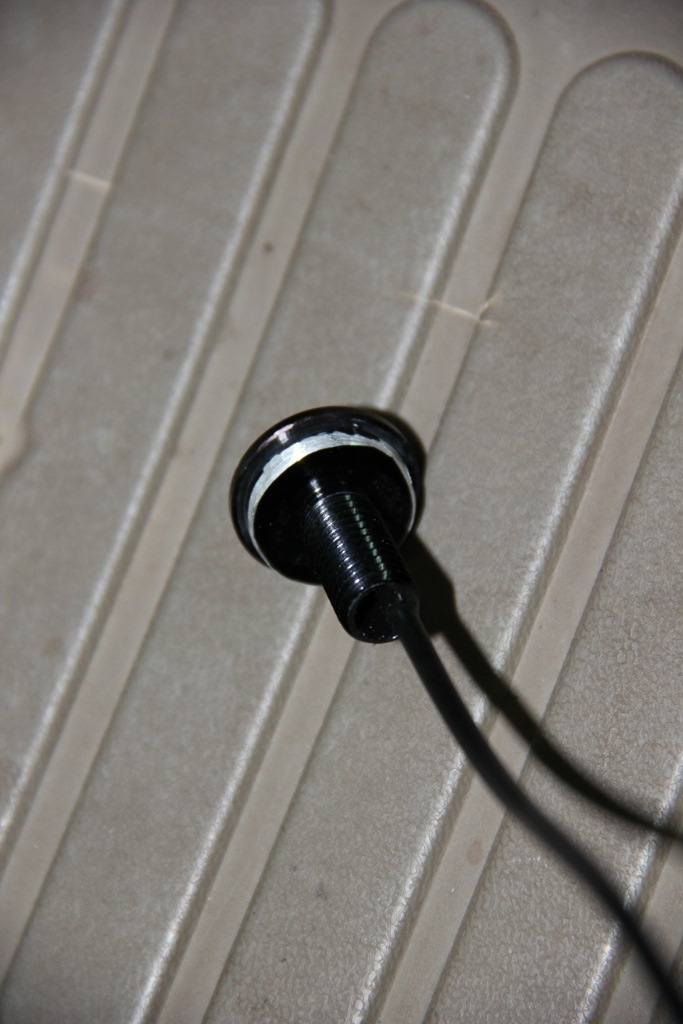

На алиэкспресс были заказаны две вот такие штуки на пробу, посмотреть как светят.
А светят они довольно не плохо, Но есть один минус – очень сильно греются.
В силу того что не умею паять различные стабилизаторы и привинчивать радиаторы охлаждения было решено не устанавливать их как ДХО, а установить их туда где они будут включаться кратковременно т.е. в подсветку пространства вокруг автомобиля.
Для начала, что бы они сильно не выпирали обточил их на наждаке

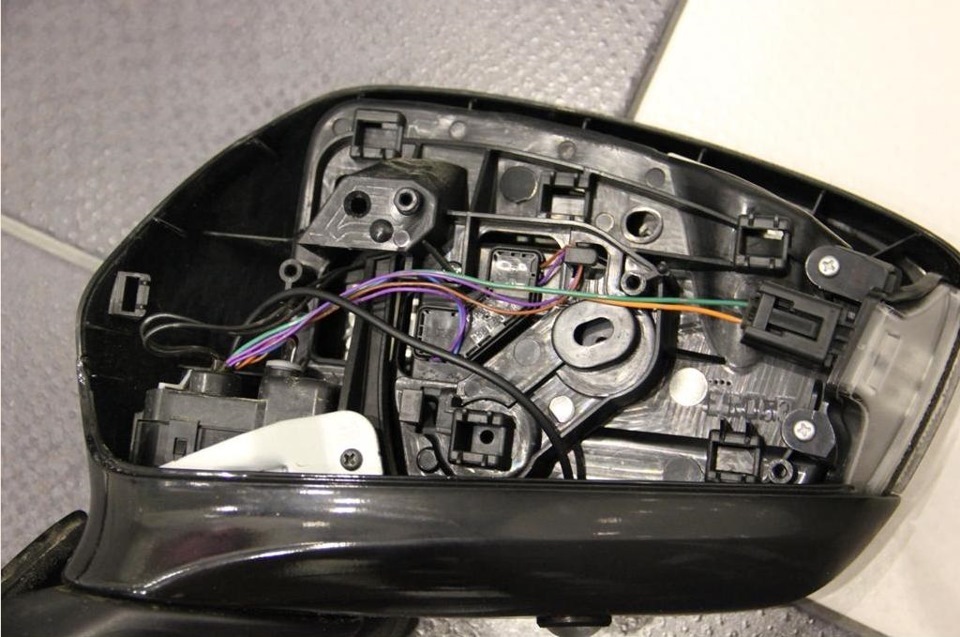

А уже дальше пошел процесс разборки зеркал, так как опыт по снятию накладок уже был, то с этим справился быстро.

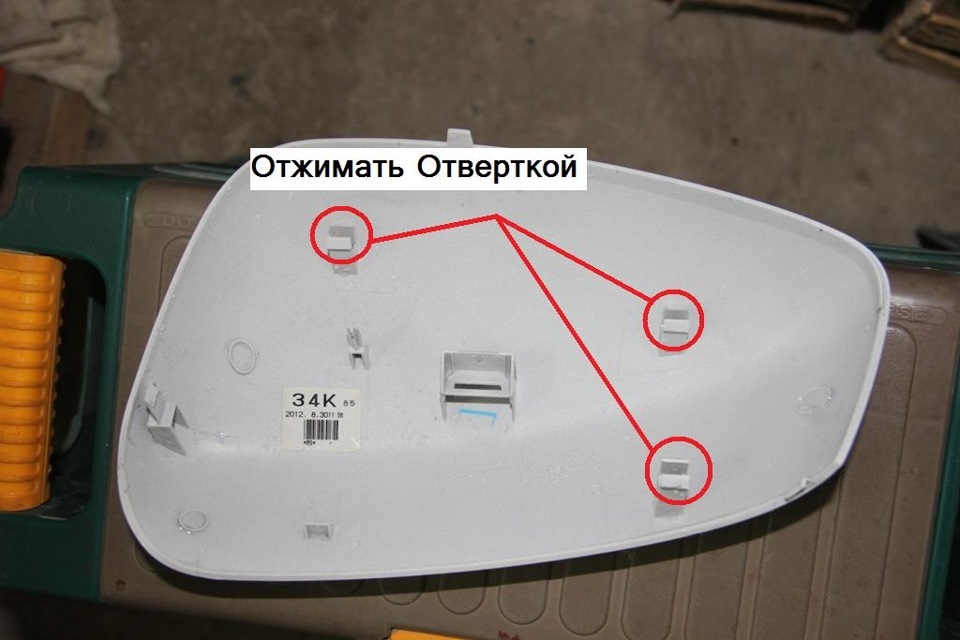

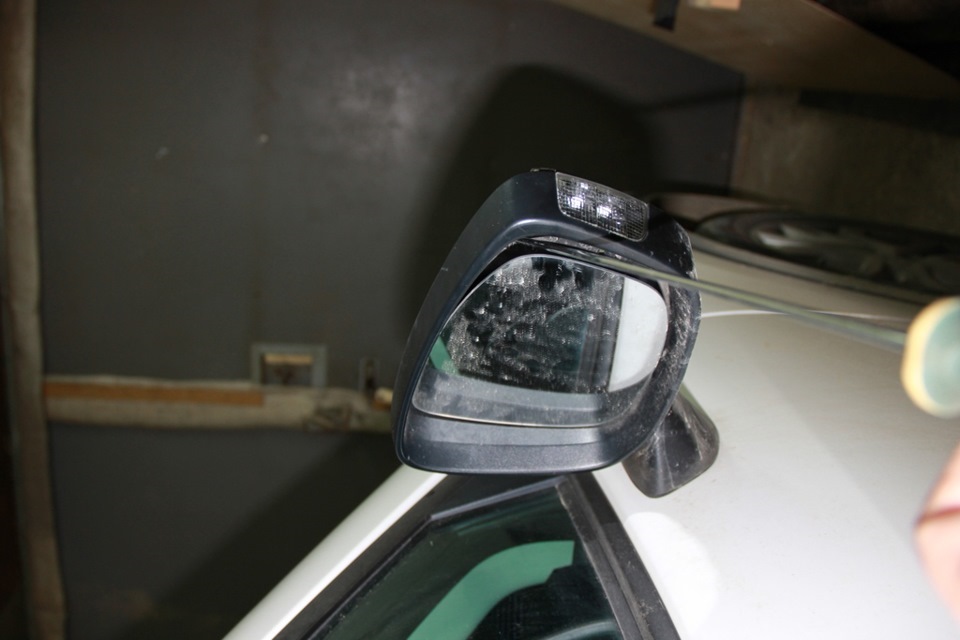

Регулируя зеркала в разные стороны, одновременно отжимал длинной отверткой защелки и тянул крышку зеркал, после снятия верхней части снимать нижнюю довольно просто.

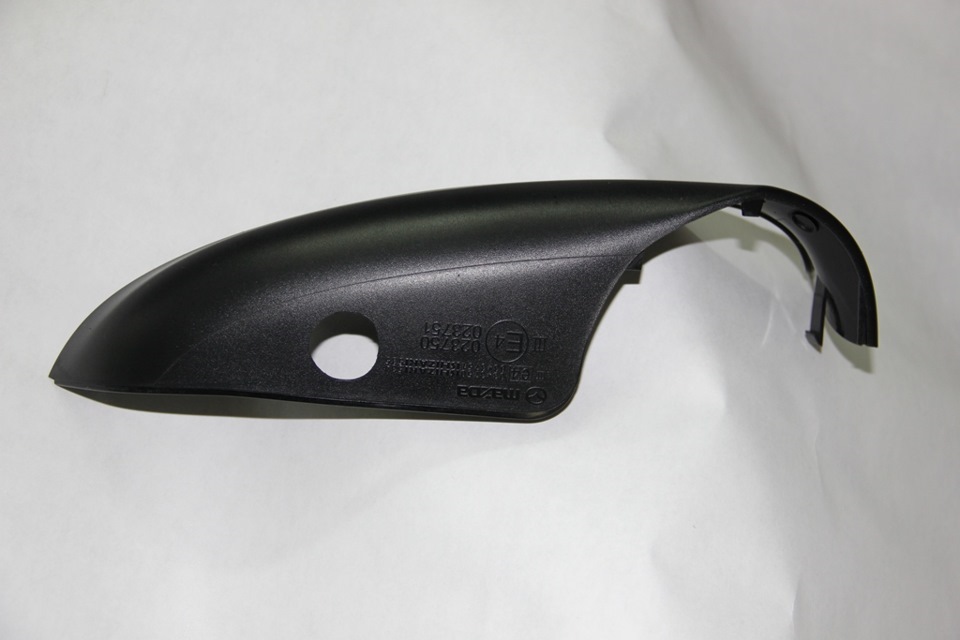

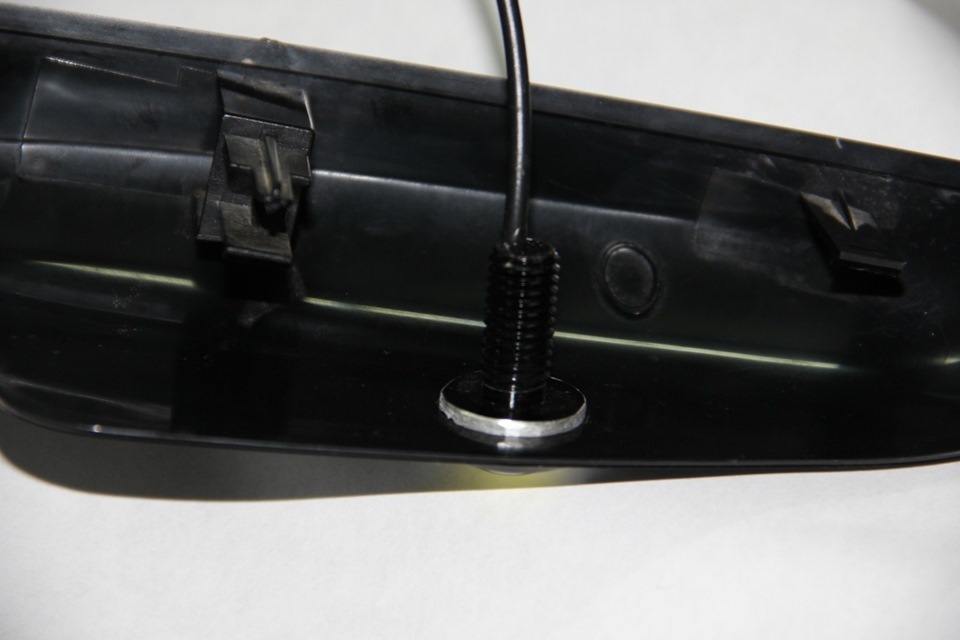

Затем прикладываем светодиод к нижней части для того чтобы отметить место под отверстие, отверстие надо просверлить так чтобы нижняя часть затем встала с установленным светодиодом на место и ни во что не уперлась.
Просверлил, установил, начал пытаться протянуть провод из зеркала в дверь, но ни чего не удалось, даже пытался протолкнуть упругую проволоку, но она во что-то упералась.
Отверстие уже просверлено, светодиод установлен, не останавливаться же на полпути – решено снимать зеркало, для этого пришлось снимать обшивку двери, опыт тоже уже был, все так-же как и на СХ-7, два винта и пистоны, описывать не буду, да и тем более много инструкций есть в интернете.

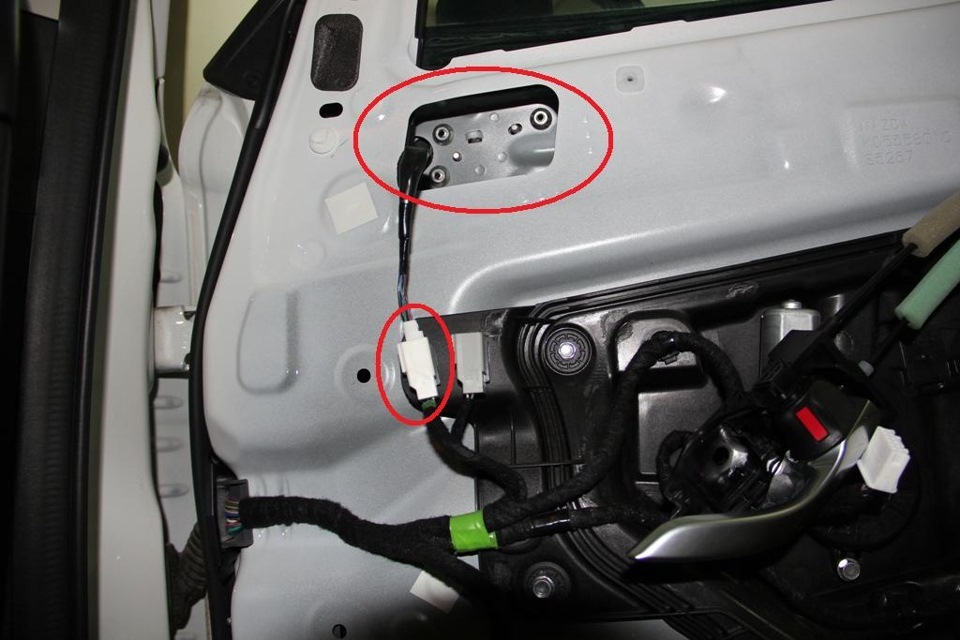

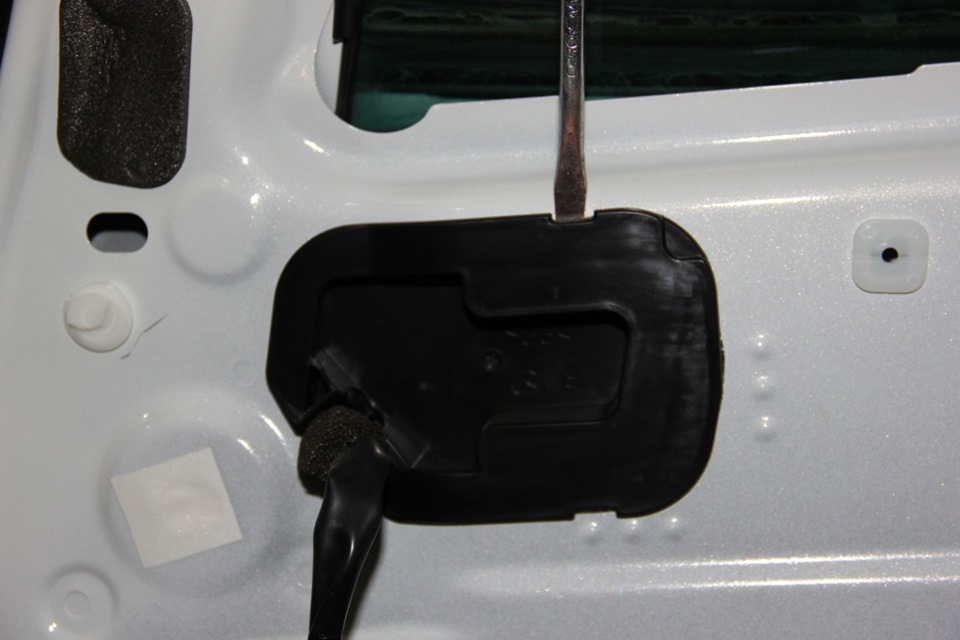

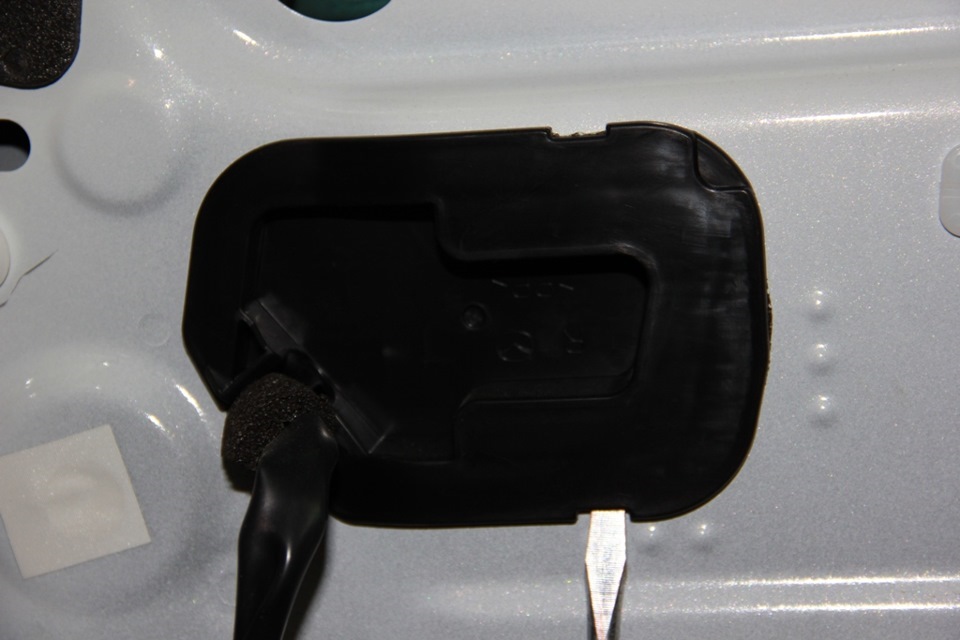

После снятия обшивки необходимо снять заглушку закрывающую гайки крепления зеркала, надавив с двух сторон и потянув на себя, снял.

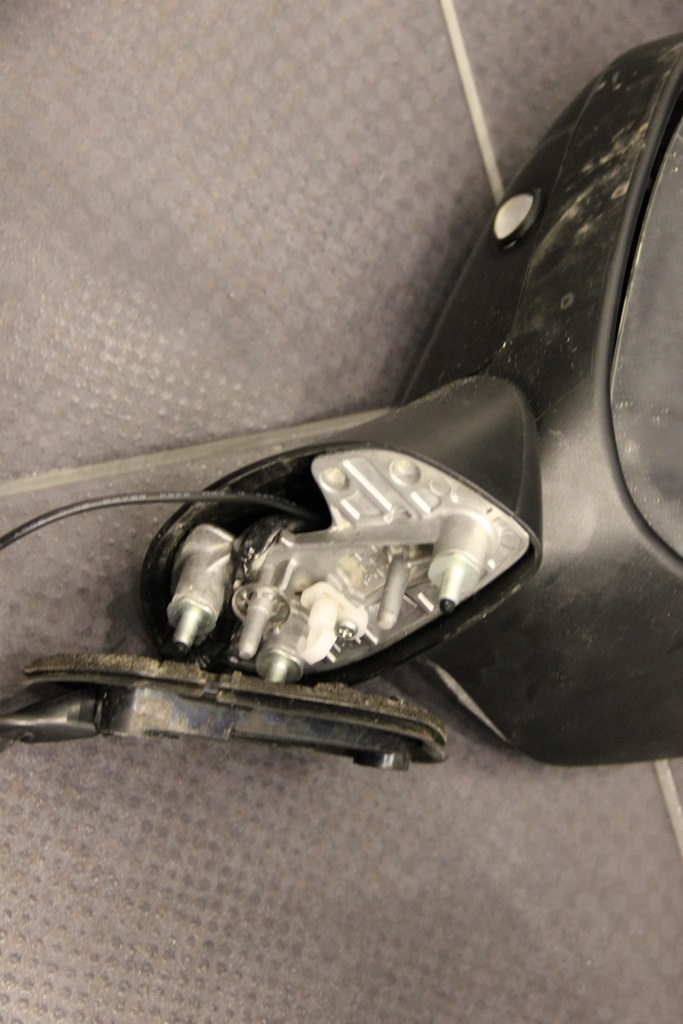

После чего отрывается вид на три гайки и пистон крепления зеркала к двери.
Разъединив проводку и открутив три болта сжимаем пистон для снятия зеркала.
Как оказалась, не давала пропихнуть провод резиновая прокладка, сняв которую провод проходит легко.
Установив зеркало на место начал протягивать провод из салона авто в дверь, тут конечно посложнее, особенно с водительской стороны (там установлен блок предохранителей который мешает протянуть провод, очень тяжело подлезть рукой и зацепить его).
Об этом расскажу в следующей части.
