Как собрать контрольку для авто
Контролька автоэлектрика от идеи до устройства
Вот решил сделать себе контрольку- пробник для работы с автомобилями.
Сначала я определился с функциями которые мне нужны вот примерный список:
1. Вольтметр
2. Прозвонка
3. Светодиоды синий и красный
4. Зуммер
5. Фонарик
6. Генератор частоты
7. Резистивная нагрузка
8. Распознавание импульсных сигналов
9. Крепкий корпус
Сначала нарисовал схему. Я решил использовать не дорогие и доступные детали. Микроконтроллер самый доступный атмега8. Семисегментный индикатор. Несколько светодиодов, резисторов, и транзисторов. А также зуммер.
Далее я определился с корпусом. Это было самое сложное. Спроектировал корпус в солидворкс и распечатал на 3д принтере.
Лицевую и заднюю панели импортировал в корел и заказал у рекламщиков. Материал ПЭТ и УФ печать. Сделали быстро на следующий день.
Плату я нарисовал под размеры корпуса и заказал их в китае 10шт один соберу себе другие друзьям.
Далее самое интересное – написание прошивки для микроконтроллера. Это заняло самую большую часть времени. Самое интересное это режим энергосбережения. Если забыл выключить он «уснет» через 2 минуты. Если прикоснуться иглой к +12В он тут же проснется.
Точность измерения напряжения 1% чего мне вполне достаточно.

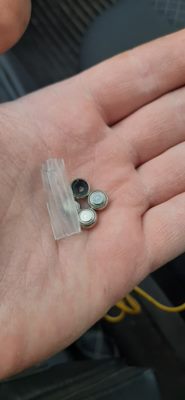

Ток потребления от батареек при включенном вольтметре 20мА. В режиме сна 20мкА. Средняя ёмкость таких батареек 100мА/ч соответственно должно хватить на 4-5 часов непрерывной работы. (это конечно в теории, на практике нужно проверять)
При положительном сигнале на игле – светится красный. При отрицательном – соответственно синий + звуковой сигнал.
Фото красного
Фото синего.
Что не получилось реализовать пока:
1.заряд по USB
2.измерение напряжения встроенной батареи
3.Аналоговый пробник без включения микроконтроллера
4. одна тактовая кнопка оказалась лишняя на плате.
5.частотомер- тахометр
6. измерение температуры
На этой версии платы больше ни каких функций делать не буду.
Сделаю доработанную версию позже.
Как собрать контрольную лампу на 12 и 220 В?
Несмотря на огромное количество измерительных приборов и индикаторов, используемых как в бытовых, так и в производственных задачах, из обихода не перестают выбывать контрольные лампы. Такое устройство можно без проблем и капитальных затрат собрать самостоятельно. Наиболее распространенные модели предназначены для использования в бытовых и автомобильных цепях. Поэтому в данной статье мы разберем, как собрать контрольку на 12 и 220 Вольт своими руками.
Для домашней сети
Отличительной особенностью бытовой сети и подключаемых к ней приборов является питающее напряжение на 220В. Поэтому все запчасти для контрольки должны выбираться исходя из этой величины.
Из запчастей вам понадобятся:
Последние два пункта актуальны для контрольки многоразового использования, если вы хотите прозвонить цепи электропроводки один раз, можно собрать тестер без щупов и кожуха.
Изготовление контрольки на 220В
Чтобы собрать контрольку, вам потребуются такие инструменты: отвертка, паяльник, кусачки или пассатижи. В зависимости от ситуации, вам может понадобиться только часть этих приспособлений. К примеру, если пайка не предвидится, можно обойтись и без паяльника. Следует отметить, что провода к патрону можно припаивать, а не прикручивать, так получиться надежней.
Процесс изготовления состоит из таких этапов:
Контролька на 220 В готова к использованию для прозвонки проводов и электрических цепей. При постоянной работе такой контролькой не забывайте периодически проверять ее работоспособность в заведомо исправной сети, находящейся под напряжением.
Для автомобиля
Автомобильная контролька, в отличи от бытовой, выполняет измерительные операции в цепях постоянного тока с питающим напряжением 12 В. Поэтому вы не сможете использовать контрольку на 220 В в качестве автомобильного пробника. Но принцип изготовления будет идентичным, хотя для диагностики автомобиля вместо лампочек очень удобно использовать светодиодные контрольки.
В виду технических особенностей электропроводки автомобиля, контролька на 12 В, выполненная по принципу описанному выше, не предоставляет полной информации о положении дел в цепи. Из-за чего контролька автоэлектрика может оснащаться такими функциональными дополнениями:
Рис. 2: модернизированная автоконтролька
Такая схема, помимо контроля состояния цепей, позволяет определить плюс или минус на выводах и интенсивность сигнала. Благодаря разнополярному включению светодиодов, один из них загорится при касании к положительному контакту, а второй будет сигнализировать при контакте с минусовой клеммой.
Для реализации такой автотестконтрольки вам понадобятся:
Выбор вспомогательных элементов ограничивается только вашей фантазией и подручными средствами, которые вы найдете в своем гараже, квартире или мастерской. Если вы изготавливаете автомобильный тестер для конкретной цели, вы можете исключить определенные элементы из схемы, чем значительно упростите устройство. Так, наиболее простой контролькой считается модель с одной лампочкой или низковольтным светодиодом.
Простейшая контролька на 12В для индикации цепи
Процесс изготовления состоит из таких этапов:
Контролька готова, можете использовать ее для отыскания цепи в автомобильной проводке или проверять исправность отдельных элементов.

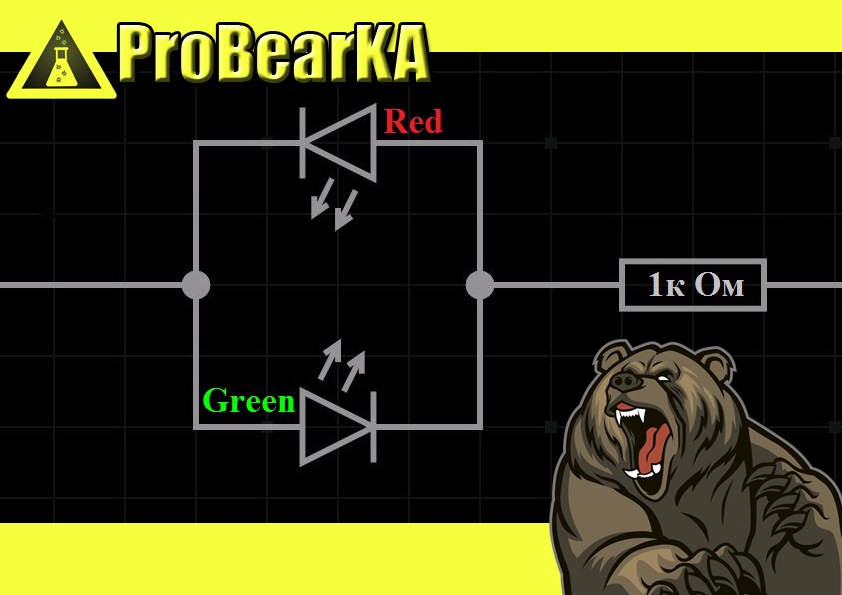

Контролька для определения полярности
Это более сложный вариант, для такой контрольки вам понадобятся два светодиода, можно использовать светодиоды smart (возьмите разные цвета для удобства), корпус (в данном случае используется нерабочая индикаторная отвертка), паяльник, резистор на 1000 Ом. Процесс изготовления контрольки состоит из таких этапов:
Тестер готов, теперь при касании плюсового контакта у вас будет гореть один светодиод, а при касании к минусовому – второй. Но помните, рабочий номинал такой контрольки не подходит для бытовых сетей 220В – он определяется рабочим номиналом световых элементов.
Контролька автомобильная
Все знают, что контролька (пробник) это один из главных инструментов автоэлектрика, она позволяет быстро проверить напряжение в главных точках проводки, протестировать предохранители. Другим прибором, например, мультиметром, это очень долго и неэффективно. Этот прибор — контролька пригодится не только автоэлектрикам, но и любому водителю, которому нравится чинить свой автомобиль самому.
Сегодня можно увидеть разные виды контролек. Наиболее удачный вариант, на мой взгляд, описан в этой статье.
Такую контрольку покупают все автоэлектрики и автовладельцы.
У этой контрольки в наборе две сменные иглы: одна основная, вторая дополнительная (тонкая) для того, чтобы можно было легко вставить иглу в маленькие отверстия различных разъёмов при прозвонке цепей. Также можно легко самостоятельно изготовить новую дополнительную иглу, по своим потребностям, либо починить штатную иглу в случае, если она по каким-либо причинам испортится.
Вся начинка контрольки расположена в корпусе из прозрачного оргстекла. Сквозь оргстекло хорошо видно из чего состоит контролька: батарейки, печатная плата, на которой припаян светодиод и пружинка, для надёжного контакта компонентов контрольки. Размеры корпуса один сантиметр в диаметре и 8 сантиметров в длину. Корпус негерметичный, неразборный.
Для хранения инструмента предусмотрен футляр – пластиковая коробочка.
После работы можно отвернуть иглу, вытащить штекер провода и все эти компоненты уложить в футляр.
Данная контролька не имеет никаких кнопок, исключая лишние поломки.
Проверки проводимые контролькой легко выполнит даже начинающий пользователь.
Ниже на видео показаны некоторые проверки.
Свечение светодиода хорошо видно даже при ярком солнечном свете.
Как сделать СУПЕР автомобильную контрольку
Комментарии 25
Ну и грязища под капотом 😀
А можно еще на мильтивибраторе спаять то ещё универсальней будет
cs406920.vk.me/v406920051/7430/emfg592BurE.jpg
Точно такую контрольку покупал в авто 49, рублей 50 что ли стоит
Обычный мультиметр напр. простейший DT-830 в барадачок. И току от него на порядок больше, чем от всяких контролек и прозвонок!
Контролька настоящая показывает плохой контакт, она на основе лампы 21вт. Мультиком прозвон будет, а вот лампа тусклым свечением покажет плохой контакт. Можно и со светодиодами собрать с резисторами. Я сейчас думаю над контролькой без массы на батарейках. А так давно собрал себе контрольку на основе лампы 10вт с пищалкой, то есть и накал лампы видно и еще звуком как в мультике сопровождается. Все это спрятано в корпусе обычной автомобильной зарядки для телефона.
Мультиметром замечательно все находится! И плохой контакт, да еще и с фактическим параметром (падением или сопротивлением).
Дело вкуса и навыков.
Вот тебе случай-приехала машинка с причиной незавода. На эбу питание пропадало, но ошибки не было. Мультиком на сопротивлении все ок, в итоге 4 часа секса жгутами и ноль результата. По итогу контролькой за минуту нашли обрыв на одном из трех питающих проводе. Вопрос-как мультиком найти подобные обрывы?
Запросто.При умении обращаться с ним!
Ну я конкретный вопрос задал вроде, ответь каким алгоритмом и на каком режиме ты найдешь слабый контакт, который есть, но не хватает. Как смотрю ты с фурами знаком, так там вообще это стабильная проблема.
По падениям напряжения. По сопротивлению.
А вообще — по обстоятельствам. Способов — достаточно
Ни разу не возникала потребность в контрольке. И не возникнет, по причине «дубовости» этого подхода, относит. слаботочных и тем более управляющих цепей.
Пф, какое падение, если допустим кос на блок кинул, провод дырявить только? Сопротивление тоже не покажет ибо слаботочка. По поводу дубовости тут ты не прав, только дуб на работающей цепи управления станет работать контролькой. В ином случае при откинутом жгуте пвродоке ничего не будет. Ключ не сгорит ибо стоит защита от дурака в виде резистора всегда.
Контролька настоящая показывает плохой контакт, она на основе лампы 21вт. Мультиком прозвон будет, а вот лампа тусклым свечением покажет плохой контакт. Можно и со светодиодами собрать с резисторами. Я сейчас думаю над контролькой без массы на батарейках. А так давно собрал себе контрольку на основе лампы 10вт с пищалкой, то есть и накал лампы видно и еще звуком как в мультике сопровождается. Все это спрятано в корпусе обычной автомобильной зарядки для телефона.
Руки поотбивал бы «горе электрикам» с «настоящей контролькой 21Вт» сующихся в современные авто.
Их предел — отеч. машинки выпуска до 85 года прошлого века.
Но зато после них всегда достаточно работы по восстановлению 🙂
Что такое автоэлектрика: контролька и еще 10 необходимых инструментов
Автоэлектрика своими руками: пробник и его назначение
Электроника в автомобиле – это упрощенный процесс вождения и комфорт для владельца. Электронный блок является независимым прибором, который способен управлять работой многих систем, а так же деталей автомобиля. Основным преимуществом автоэлектрики является комфорт внутри салона.
Современное электронное оснащение очень сложное, состоящее из множества проводков, которые имеют разную расцветку. Эти провода соединяются между собой и с разными устройствами машины, расходятся они по всему салону, а так же под капотом, в панели управления.
За старт автомобиля отвечают не только аккумулятор или генератор, но и многие другие электронные механизмы. Само на них и их работу стоит обращать свое внимание.
Дополнительные электронные механизмы:
Чтобы выявить какие-либо нарушения в проводке, нужно своими руками соорудить небольшое приспособление – пробник. Или его еще называют контролька – это электрический прибор, который предназначен для проверки напряжения электричества и для выявления других неисправностей.
«Контролька», или простейший тестер автомобилиста своими руками
Здравствуйте, уважаемые читатели и самоделкины! Эта статья будет интересна многим автомобилистам. Иногда в автомобиле необходимо проверить целостность предохранителей, проводов, наличие напряжения. Конечно, для таких целей есть и обычные измерительные приборы, но они питаются от батареек, которые садятся в самый неподходящий момент, да и экран на морозе не всегда показывает.
Инструменты, использованные автором. — Паяльник — Кусачки, плоскогубцы — Шуруповерт.
Сверлит отверстие для провода в колпачке, можно прожечь раскаленным гвоздем.
Припаивает второй контакт лампочки к тонкому проводу, обкусывает излишки и соединяет с акустическим кабелем.
Собирает индикатор, протягивая через колпачок провод, а лампочка должна остаться в прозрачной части корпуса ручки.
В общем, вот такой прибор получился у автора, сферу его применения объяснять наверно нет смысла.
Спасибо автору за простую, но полезную и надежную самоделку!
Всем удачи, и ни гвоздя, ни жезла!
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Как сделать контрольку: необходимые материалы
Контрольную проверку автомобиля можно делать самому или же обратиться в ближайший сервисный центр. Самостоятельно сделать ее можно только с помощью самодельной контрольки. Существует их два типа: для дома и автомобиля, между собой они существенно отличаются. Если для дома подойдет контролька на 220 вольт, то для машины только на 12В.
Контролька для дома и автомобиля выполняет одни и те же функции, а именно выявляет напряжение в электрической сети и некоторые неисправности того или другого элемента.
Собираются такие самодельные два типа практически одинаково, за одним отличием – источником света. Для домашней контрольки подойдет обычная лампа 220В, а автомобильный пробник использует лампу с малой мощностью. Так же составляется схема, по которой будет проще собрать задуманный прибор.
Материалы для создания контрольки:
«Контролька» для авто. Почему вольтметр никогда его не заменит.
Несмотря на огромное количество измерительных приборов и индикаторов, используемых как в бытовых, так и в производственных задачах, из обихода не перестают выбывать контрольные лампы. Такое устройство можно без проблем и капитальных затрат собрать самостоятельно. Наиболее распространенные модели предназначены для использования в бытовых и автомобильных цепях. Поэтому в данной статье мы разберем, как собрать контрольку на 12 и Вольт своими руками. Отличительной особенностью бытовой сети и подключаемых к ней приборов является питающее напряжение на В.
Необходимые инструменты: контролька автоэлектрика своими руками
Автомобильная электропроводка очень деликатное дело. За ней нужно постоянно ухаживать и проверять на исправность основные электроприборы. Для проверки электрики в машине должны быть специальные приборы, с помощью которых можно обнаружить неисправность в сети.
Возникают неисправности из-за некачественных контактов, которые могут быть неправильно соединенными или подвергаются износу, перетиранию. Тогда их просто меняют на новые или же изолируют лентой.
Из-за большого количества грязи электрика так же может прийти в негодность. Выявить неисправность поможет индикаторная отвертка или автомобильная лампочка. Так же на момент поломки в машине обязательно должны находиться нужные инструменты и материалы.
Инструменты, которые всегда должны находиться в машине:
Так же при разных обрывах проводки понадобится и паяльник. Плохие контакты лучше припаять, чем скрутить. Паять рекомендуется только те провода, которые не подвергаются большой вибрации и располагаться они должны прямолинейно. Закрепить спаянный участок можно изолентой.
Обзор источников питания
Оптимальным вариантом является подключение светодиода к 12 вольтам через стабилизатор тока. Но некоторые производители экономят на этом элементе и производят источники тока без его стабилизации.
Более всего распространены бестрансформаторные ИП, оснащенные гасящим конденсатором и выходом с токозадающим резистором. Такая схема не защищена от скачков напряжения в сети, но из-за дешевизны и компактной конструкции используется во многих приборах, в том числе и в светодиодных источниках света.
При использовании аккумулятора для подачи электропитания на светодиод достаточно добавить в схему ограничительный резистор с правильно подобранными мощностью и сопротивлением. Бортовая сеть автомобилей тоже имеет 12 вольт в большинстве случаев, но скачки напряжения у нее довольно значительные при разных режимах работы. Поэтому для подключения светодиода к питанию от автомобильной электросистемы необходим стабилизатор (драйвер).
Иногда можно встретить БП без стабилизатора с трансформатором. В них последовательно соединены такие элементы:
Любой скачок в электросети таким блоком питания будет передаваться на светодиоды, а это скажется на их работоспособности. Такие источники питания оправдано использовать в тех случаях, когда сеть имеет стабильные параметры.
Блоки питания, выдающие переменное электричество, использовать для подключения светодиодов нельзя. Их, по крайней мере, необходимо дополнить выпрямителем и конденсатором, а в лучшем случае — еще и стабилизатором.
Делаем ремонт автоэлектрики своими руками
Автоэлектрика – это совсем несложное дело, нужно просто немного разбираться в электричестве и уметь опознавать неисправности. Их обязательно нужно вовремя устранять, чтобы машина могла беспрепятственно передвигаться.
Самостоятельно можно устранять и некоторые другие несложные поломки. Если же вы не можете справиться с более сложными проблемами, тогда будет проще обратитьсяза помощью в ближайшую автомастерскую, где специалисты сделают диагностику и выявят все поломки. После сделают качественный ремонт.
Самостоятельно можно сделать:
Если в салоне автомобиля появился запах гари, значит, произошло замыкание или возгорание электрической проводки. В таком состоянии двигаться нельзя, нужно обязательно остановиться и открыть капот. После этого отключить клеммы от аккумулятора и вызвать эвакуатор, который доставит вас в автосервис.
