Как усилить кузов автомобиля

Жесть, как она есть: всё об усилении кузова

Гулять, дышать и плавать умеет не только человек, но и кузов автомобиля. Только в случае с «железом» о здоровом образе жизни речи идти не может – все эти явления пагубны, и автопроизводители стараются их избегать. Получается не всегда, и на помощь приходит тюнинг.

Несмотря на общую целостность, кузов автомобиля представляет из себя сложную конструкцию, сваренную воедино из десятков, а иногда и сотен элементов. Прибавьте к этому действующие на него нагрузки от подвески и агрегатов, вызывающие в металле внутренние напряжения. Факторы внешней среды тоже не идут кузову на пользу и негативно отражаются на его долговечности. Резюмировав, получаем, что «скелет» автомобиля вовсе не так фундаментален, как может показаться на первый взгляд.

Почему же производители со своими астрономическими бюджетами не закладывают достаточную жёсткость кузова на стадии проектирования и производства автомобиля, оставляя поле деятельности для нас, «тюнингистов»? Во-первых, закладывают, но для обыкновенной, гражданской езды. Во-вторых, в процессе эксплуатации она теряется, равно как и из-под капота убегают отжившие своё «лошади». Наконец, инженеры-проектировщики не могут наращивать жёсткость до бесконечности, так как скованы десятками других факторов. Например, использование высокопрочных сталей наращивает массу автомобиля и удорожает производство, а отдельные элементы, такие, как передние лонжероны, в угоду пассивной безопасности должны гасить энергию удара при столкновении. Следовательно, они должны быть выполнены из мягких сплавов. Кроме того, существуют ограничения по компоновке, вынуждающие делать элементы изогнутыми, что в свою очередь снижает их жёсткость.

Итак, краеугольная величина, ради повышения которой всё затевается – жёсткость кузова на кручение вдоль продольной оси кузова автомобиля. Измеряется она в Нм/градус и показывает, какое усилие нужно приложить к кузову, чтобы изогнуть его на один градус. По современным меркам нормальным показателем для машин с несущим кузовом является 20 000 Нм/град и выше, в то время как в начале века цифры были ниже вдвое. Максимальной величиной жёсткости обладают так называемые «однообъёмники», чья силовая структура условно напоминает куб. Хуже с этим делом у трёхобъёмных машин, особенно с большим количеством дверей, так как последние не являются частью силовой структуры кузова. Самая большая проблема, следовательно, у открытых кузовов: родстеров, кабриолетов и им подобных. Именно поэтому кабриолеты зачастую тяжелее аналогичных купе – для компенсации жёсткости кузова вследствие «поехавшей крыши» их конструкция усиливается дополнительно.

Измерение жёсткости кузова на кручение – процесс многоступенчатый и любопытный. Прежде всего, опытные образцы тестируют в виртуальной среде при помощи программ, которые не предустановлены на ваших Windows и MacOS. Но наибольший интерес представляет «живой» тест. В этом случае кузов фиксируется на станине измерительного комплекса за точки крепления задней подвески. В это время на точки крепления передней подвески воздействуют мощные гидроцилиндры, которые создают усилие «на кручение» в вертикальной плоскости, но разных направлениях.

Как мы упомянули, в процессе эксплуатации жёсткость кузова неотвратимо снижается, и хороших последствий это не принесёт в любом случае. Автомобиль с «уставшим» кузовом медленнее реагирует на повороты руля, его реакции расхлябаны и неоднозначны. Кроме того, «дышащий» металл сильнее подвержен деформациям и растяжениям, а также коррозии. При подъёме на домкрате, диагональном вывешивании или заезде одним из колёс на бордюр двери из-за возникшего перекоса могут попросту не открыться… или не закрыться. Короче говоря, с недостатком жёсткости нужно бороться. Какими способами? Ниже приведём их перечень с указанием достоинств и недостатков каждого.

Распорки

Этот вариант усиления кузова, пожалуй, больше других «на слуху». Сотни тюнинговых фирм сегодня готовы предложить распорки практически на любой автомобиль. Устанавливаются такие детали в штатные места без существенных доработок, а нередко ими снабжают автомобиль, покидающий сборочный конвейер ещё на заводе. Но мы говорим про тюнинг, поэтому «стоковые» варианты рассматривать не будем. Дополнительные распорки призваны связать воедино наиболее нагруженные, а оттого и «гуляющие» элементы кузова, такие как стаканы стоек подвески, точки крепления рычагов и агрегатов.

Источник

все про усиления кузова! позновательно!

Усиление кузова ВАЗ
Не маловажное значение в тюнинге имеет усиление жёсткости кузова.
При прохождении поворотов, крутых виражей она сильно влияет на управляемость автомобиля. Главная характеристика кузова—жёсткость на скручивание.
Если жёсткость небольшая, то при различных манёврах, реакция рулевого управления становиться «размазанной», кузов деформируется и скручивается, подвеска начинает работать неправильно.
Постоянные деформации ведут к усталости металла, точки сварки медленно разрушаются, в них попадает влага и другие агрессивные вещества, что неизбежно ведёт к корозии.
Когда проектируют кузов, конструктора учитывают множество факторов, таких как вес, жёсткость, пассивная безопасность и другие, и ищут между ними компромис.В последние годы к ним на помощь пришло компьютерное моделирование, но всё равно проработать все факторы сложно, поэтому тюнинг-мастера исправляют некоторые ошибки и недоработки конструкторов.
Крутильная жёсткость кузова измеряется в Ньютон•метрах на градус(Нм/град), чем больше значение, тем жёстче кузов. На жёсткость влияет и тип кузова: двухобьёмные хэтчбэки жёстче, чем трёхобьёмные седаны. Количество дверей, расположение силового агрегата также сказываются на жёсткости кузова.
Вот некоторые результаты испытаний на стенде АвтоВаза:
Автомобиль Тип кузова Жёсткость, Нм/град

Ваз 1111 Ока 3-х дверный хэтчбэк 7000
Ваз 21043 Универсал 6300
Ваз 2105 Седан 7300
Ваз 2106 Седан 6500
Ваз 2107 Седан 7200
Ваз 21083 3-х дверный хэтчбэк 8200
Ваз 21093 5-и дверный хэтчбэк 6800
Ваз 21099 Седан 5500
Ваз 2115 Седан 5500
Ваз 2110 Седан 8000
Ваз 21102 Седан 8400
Ваз 2111 Универсал 7400
Ваз 2112 5-и дверный хэтчбэк 8100
Ваз 21106 Седан 12200
Ваз 21213 Нива 3-х дверный хэтчбэк 8900
Ваз 2131 Нива 5-и дверный хэтчбэк 7400
Ваз 2123 Шевроле Нива 5-и дверный хэтчбэк 12000
Ваз 2120 Надежда 4-х дверный минивэн 10000

Иномарки
Автомобиль Год замера Тип кузова Жёсткость, Нм/град

Daewoo Lanos 1997 3-х дверный хэтчбэк 10500
Fiat Tempra 1994 Седан 6700
Ford Fiesta 1995 3-дверный хэтчбек 6500
Opel Corsa 1999 3-дверный хэтчбек 8000
Opel Astra 1998 5-дверный хэтчбек 11700
Toyota Corolla 1995 3-дверный хэтчбек 10500

Современные иномарки, такие как Volvo S60, Alfa Romeo 147, Citroen C5 имеют жёсткость около 20000 Нм/град.
Так за счёт чего же увеличивают крутильную жёсткость кузова? Самый простой способ-это установка распорок и растяжек.
Распорка передних стоек.
Многие люди утверждают, что толку от неё нет, но это не так. Проводилось много тестов, которые доказывают обратное. С данным девайсом, перестроения и прохождение поворотов проходит более уверенно и на большей скорости.
Также снижается степень деформаций, что благоприятно сказывается на долговечности кузова.
передние распорки для жёсткости кузова
Для автомобилей с жёсткой передней подвеской, рекомендуется устанавливать распорки «помягче», а со стандартной можно поставить усиленную.
Лучше ставить детали известных фирм-производителей, а не «безымянные» которые сделаны в гараже, и подбирать под конкретный автомобиль, с конкретным мотором, иначе при установке могут возникнуть проблемы, такие как задевание о патрубки, бачок с тормозной жидкостью, а ещё лучше берите чек, чтобы потом можно было поменять, в случае нестыковки.
Распорка задних стоек. Создаёт усиление задней части кузова. В такой распорке больше нуждются Ваз 2111-12, чем 2108-09, где заднее сиденье играет элемент жёсткости кузова, так как в 12ых сиденья раскладываються, то и жёсткость кузова в этом месте невелика.
распорка задняя для жёсткости кузова Уменьшает перемещение верхних точек
крепления стоек, увеличивает общую
жёсткость кузова, и управляемость.
Положительно сказывается на
долговечности кузова.
Существует ещё более жёсткая конструкция, ставиться за спинкой заднего сидения-это задний усилитель кузова.
Как заявлено жёсткость повышается на 20-25%, улучшается управляемость, устойчивость на дороге.Повышается реакция автомобиля в прохождении поворотов.
распорка задняя для жёсткости кузова.
Усилитель щитка передка
жёсткость кузова
Уменьшает люфт корпуса рулевой рейки в крепежных
хомутах, существенно улучшает управляемость
автомобиля. Применяется для повышения жесткости
щитка передка, уменьшает амплитуды перемещений
картера рулевой рейки: в продольном направлении
в 2 раза, в поперечном — в 5 раз

Подрамники
жёсткость кузова.подрамник Увеличивают жёсткость кузова вцелом.
Есть подрамники с дополнительной опорой двигателя,
что улучшает подвеску двигателя.Некоторые
подрамники достаточно сложны в установке, иногда
приходиться переваривать некоторые детали передка.

Также находит применение такая процедура как увеличение сварных швов, на заводе кузовные детали приваривают с помощью точечной сварки, что делает кузов менее жёстким.
Вваривают дополнительные металлические пластины и усилители в слабые места кузова.
Более сложный этап усиления кузова-это установка трубчатого каркаса безопасности.Они бывают профессиональные для соревнований и «гражданские», вторые попроще и подешевле.Делятся на вварные и разборные, первые ввариваются в силовую структуру кузова, а во втором случае ввариваются только крепления, и к ним уже прикручивают трубы.
Главный минус каркасов-это вес, средний каркас весит около 40 кг.Также с ним дольше придётся проходить техосмотр.
каркас безопасности Кроме того ухудшается обзорность, и усложняется
посадка/высадка пассажиров, но это решать уже
Вам, иметь или не иметь.Например в европейских
странах, почти на каждой второй тюнинговой
машине стоит каркас безопасности.
Но каркас безопасности может и серьёзно
навредить.В условиях гонок он защищает жизненое пространство и усиливает кузов, в повседневной жизни он может стать опасным, так как использование неэластичных ремней безопасности, при аварии, может привести к сильным перегрузкам и травмам, вплоть до разрыва внутренних органов.
Делать кузов жёстче или нет, конечно решать вам.
Желаю Удачи!
Материал с сайта ladatuningnet

Источник

Нук что снова немного теории)На этот раз усиление кузова

РАСТЯЖКИ И КАРКАСЫ: УКРЕПЛЯЕМ КОСТИ

Каркасы сегодня прочно заняли место в ряду самых популярных тюнинг аксессуаров, а про распорки, наверно, не стоит даже и говорить – это вообще относится, чуть ли не к разделу стока. Как это не печально, но многие ставят каркасы и распорки из-за красоты, по принципу хуже не будет…
Немого теории.

Кто учился в университете на техническую специальность, не понаслышке знает про предмет «Сопротивление материалов» или «Сопромат». Этот предмет считается одним из самых сложных в высшей школе, благодаря ему наша армия пополнилась не одним взводом молодых солдат. Для тех, кто учился на гуманитарных специальностях и ли просто не учился, рассказываем: сопромат изучает способность материала сопротивляться воздействию на него других тел. В нашем случае материал – это кузов, а другие тела – это дорога, силы инерции и другие побочные дорожные объекты, включая кузова других автомобилей. В купе действие этих факторов приводит к достаточно серьёзным последствиям для кузова вплоть до полной не пригодности автомобиля.

Приведём яркий пример: большинство бытовой техники продаётся в картонных коробках с вставками из пенопласта по внутреннему периметру. А теперь подумай, если взять просто картонную коробку и начать скручивать, то проблем у тебя с этим точно не возникнет, она легко складывается и мнётся. Теперь заклеим крышки скотчем, она всё ещё мнётся, но уже надо приложить достаточно большое количество усилий. А если вложить продольные распорки из пенопласта, которые прочно упираются в бока, теперь можно засовывать много килограммовую технику, даже забивать гвозди и играть в футбол – не прочный на вид картон без проблем с этим справится.

Тоже и с автомобилем, но в любом, даже самом жестком кузове, возникают деформации, пускай даже микроскопические. Для ещё одного примера возьмем, скажем, так «не новую» машину отечественного производства и поднимем её на домкрате. В 80% случаев при этом двери заклинит в проёмах, а это значит, что кузов деформировался! Как это влияет на поведение автомобиля? Главная прочностная характеристика автомобильного кузова — это его жесткость на скручивание. Если жесткость кузова невелика, тогда реакции на повороты руля становятся «размазанными» — изгиб кузова и податливость металла в зонах крепления рычагов подвески вносят рассогласование в работу передней и задней подвесок. К тому же постоянное скручивание заставляет кузов стареть интенсивнее. Начинают потихоньку «раскрываться» сварные швы, в образовавшиеся микротрещины пробирается коррозия. В общем, ничего хорошего. Также достаточно сильно на жесткость влияет и тип кузова. В этом плане 3-х дверные хэтчбеки и купе по жесткости намного впереди всех остальных именно из-за формы кузова, обеспечивающего максимальное сопротивление изгибу, ну а самыми мягкими считаются минивэны и универсалы.

Вариантов увеличения жесткости много и их выбор зависит, прежде всего, от назначения автомобиля и толщины кошелька владельца. Первое это «распорки» или «растяжки».

Вариантов просто тьма – десятки разновидностей и сотни модификаций. Но всё же можно выделить основные виды: распорка передняя, распорка нижняя, распорка задняя, так же в эту группу можно добавить – «косынки» и «штанги»
Распорка передняя.

Это — элемент силовой структуры стоек крепления передней подвески.

Передние распорки – самый распространённый вид укрепления кузова, его плюсы очевидны – простота установки, небольшая цена, визуальная привлекательность и достаточно сильное увеличение жесткости передней части автомобиля. Их назначение – снижать деформацию и перемещение чашек кузова при повороте автомобиля. Результат установки зависит от автомобиля. Если его конструкция в целом сбалансирована, тогда результат, скорее всего, виден не будет. А для других данное устройство рекомендуется категорически. Например, для ВАЗовского «десятого» семейства. Там «гуляют» не только стойки, а деформируется весь щит передка! Кстати, для него тоже есть специальный усилитель, но об этом позже. На рынке сейчас можно наблюдать изобилие передних распорок, но принципиально различается лишь материал и способ крепления.
Косынки.

Обычная распорка работает исключительно на сжатие, но можно заставить работать её и на кручение, для этого чашку дополнительно усиливают ещё одним элементом – косынками( специальными толстыми стальными пластинами). В результате распорка начинает работать ещё и на кручение. Косынками можно так же усилить места колёсных арок, стоек подвески и рёбер жесткости всего кузова, в большинстве своём для этого придётся разобрать почти пол машины, по крайней мере весь салон точно, поэтому этот приём используется в основном на гоночных машинах.
Штанги.

Нижняя распорка уменьшает перемещение кронштейна рычага передней подвески, снижает напряжение, возникающее в кронштейне рычага и соединителе лонжерона с полом. Забирая часть нагрузки на себя, распорка нижняя уводит детали кузова из зоны высоких напряжений. В итоге улучшение управляемости, устойчивости, увеличение срока службы кузова. Установка достаточно трудоёмка.
Задняя распорка.

Уменьшает перемещение задних стаканов крепления, увеличивает общую крутильную жесткость кузова. Результат: улучшение управляемости, устойчивости. Главное, что надо учитывать: распорка задняя дает эффект лишь в том случае, если она закреплена за силовые элементы кузова, а не за промежуточные элементы (кронштейны крепления сидений, например). Задняя распорка, тоже достаточно легко устанавливается и демонтируется, но есть и отрицательные моменты: во первых это лишнее место в грузовом отсеке, во-вторых есть подводные камни, задняя распорка может увеличить недостаточную поворачиваемость особенно если задняя часть машины укреплена ещё какими-то элементами. Если на машине стоит стоковая подвеска лучше отказаться от укрепления зада или укрепить его только одним усиливающим жесткость элементом.

Кроме распорок существуют ещё множество путей укрепления кузова – увеличение сварных швов, усиленные подрамники, стабилизаторы поперечной устойчивости и поперечины, различные усиливающие элементы в слабых по жесткости местах, разработанные под конкретную модель и, конечно, каркасы.
Увеличение сварочных швов и вварные элементы.

Увеличение сварочных швов. Дело в том, что кузов на конвейере сваривается точечной сваркой, т.е. между точками сварки остаются промежутки. Естественно чем эти точки расположены плотнее, тем жестче конструкция. Однако увеличению их препятствует технологические проблемы в производстве и сложность их выполнения без спец.инструмента. Но эту проблему легко устранить квалифицированному сварщику с достойным оборудованием. Главное не нарваться на неквалифицированного сварщика и не нарушить физику кузова. Так же распространено приваривание новых дополнительных железных элементов в слабые участки кузова.
Стабилизаторы и поперечины.

Эти агрегаты присутствуют и в стоке и имеют кучу свойств, которые влияют на управляемость, комфорт, так что обычно на заводских машинах стоят промежуточные, так сказать не слишком мягкие, не слишком жесткие. Варианта по их усовершенствованию два – усиление и замена. Побочные действия – повышение шума, чувствительность к неровностям и всё те же положительные свойства: управляемость и жесткость. Категорический не рекомендуется устанавливать стабилизаторы, поперечины в тандеме с задней распоркой особенно особенна на стоковую подвеску.
Подрамники.

Подрамники во многом схожи со стабилизаторами и поперечинами, разница только в глобальности, для некоторых версий подрамника понадобится серьёзные доработки всего передка автомобиля – переварка и перерезка, переделываются стаканы и даже амортизаторы, а на вид такие работы не слишком дружелюбны. Но зато эффект! Можно полностью изменить геометрию подвески, улучшить стабилизацию за счет увеличения кастора, увеличить колею а как следствие устойчивость и управляемость. Жесткость, естественно, тоже возрастёт.
Детали под заказ.

Кроме всего перечисленного есть детали усиливающие кузов конкретного автомобиля в его слабых местах. Эта тема достаточна актуальна для Вазов 10-го семейства их кузов очень слаб, и поэтому усиливать можно буквально каждый сантиметр.
Каркас безопасности.

Каркас, в гоночном автомобиле, выполняет не только свои прямые функции по защите пилота, но и великолепно усиливает кузов. Он обязателен к применению в любом гоночном автомобиле, разница только в его сложности( правда обязанность появилась не так давно в 1994 году, до этого установка каркаса была делом сугубо личным). Каркас представляет собой сочетание жестко соединённых между собой стальных (сталь с временным сопротивлением на разрыв не менее 45 кг/кв. мм) холоднотянутых бесшовных труб, например 30ХГСА. По типу каркасы можно разделить грубо на две категории: омологированные и не омологированные. Первые вы можете установить к себе в автомобиль и вас могут допустить на официальные соревнования. Однако он очень сложен и доставляет определённые трудности, о которых поговорим ниже. Второй тип – это «гражданские» каркасы, попроще и естественно дешевле.

Еще в автоспорте широко применяется такой приём увеличения жесткости кузова, как включение в его силовую структуру агрегатов, например двигателя, коробки передач и главной передачи. Это значит, что все они жестко соединены с кузовом, что так же очень сильно увеличивает жесткость. Например подобные решения встречаются почти на всех «формулах», в т.ч. наших Формулах «1600» и «Русь». Вообще же родоначальником данной идеи был легендарный Колин Чемпмен, отец-основатель фирмы «Лотус», который впервые воплотил идею в жизнь на Лотусе-25 Формулы-1.
Народные способы.

Также существуют народные способы, например: отверстия порогов и лонжеронов заполняются монтажной пеной. Способ дешёвый и сердитый. В плюсах некоторое увеличение жесткости, в минусах – отсутствие вентиляции и, как следствие, повышенная коррозионная активность. Так же при замене данных деталей путём сварки возникает риск пожара.

Источник

Усиление кузова. Ралли. Теория и практика.

Привет!
Последнее время всё чаще и чаще замечаю в ленте подобные заголовки, но все они какие то сырые что ли…
Самого интересует эта тема и вот что я нарыл — Читаем:

Усиление кузова. На примере ваз 2108.

Данный материал не является библией ( не нужно расценивать это как — только так и никак иначе ), это всего лишь некоторые зарисовки на тему проварки и придания кузову жесткости. Бралось все далеко не только из головы. В свое время, когда всерьез заинтересовался этой темой ( работая механиком в раллийной команде, и непосредственно познакомившись с подготовленными автомобилями ), я частенько попадал в различные тусовки и команды. Там, у людей знающих как нужно подготавливать кузов, а именно 2108, я узнавал, что, куда и зачем. При этом учась в МАМИ на кафедре кузовостроения, я мог анализировать все что мне говорят, и понимать это механически. Далее для себя я набросил некий план действий. Не успев его воплотить, тачка была всажена, и после восстановления усиление кузова стало первоочередной задачей. Немного изменился подход…
Каждый выбирает для себя наиболее удобный, простой, дешевый, практичный способ. В этом материале я рассказываю свое личное мнение, соглашаться с ним или нет ваше право. Взять что-то для себя на заметку, ваш приз. Все ниже сказанное ну обязательно привязывать к 2108. Многие приемы можно использовать и в других кузовах.
Итак, в первую очередь мы для себя определяем – А зачем мне данный авто? Что я буду с ним делать?
Если у вас городской автомобиль, и вы хотите немного добавить ему управляемости путем усиления кузова, купите пару растяжек и живите счастливо, но помните, при аварии у таково автомобиля гораздо серьезные последствия, так как растяжка из за одной стороны, тянет другую.
Если у вас авто типа – Я люблю погонять спринты на асфальте, а иногда можно и грунт, а еще зимой ништячок погонять можно, то вам нужно что то более серьезное чем просто растяжки. Это как раз мой вариант, и я думаю наиболее популярный для ребят на данном форуме, поэтому Вам читать внимательнее.
Ну и если вы хотите проехать чемпионат России по ралли, прыгать и так далее, то вам нужна подготовка несколько серьезнее, чем будет описано здесь, НО многое вам пригодится.

Немного теории.
Кто то сейчас скажет – Да все это фуфло, купил подрамник, воткнул и вот тебе счастье, вот и жесткость. Или пошел в магаз, купил всевозможные растяжки, усилители и так далее, вот и все счастье. Да, в чем то человек прав, так проще. Но давайте задумаемся. Мы имеем некий кузов, с определенными креплениями рычагов, элементов силовой структуры и так далее. Покупаем мы растяжку, вешаем ее на этот самый кузов, на эти самые крепления, что в итоге мы получаем. Мы получаем жесткость, но увы за счет того, что вся нагрузка ложится на эти самые крепления, которые торчат из того самого кузова который мы усиливаем. В итоге порванные телевизоры, вырванные чашки, оторванные опоры двигателя. Любой наш с вами кузов сварен точками, а в таком положение кузов гуляет, растяжками мы сильно его нагружаем ( хотя иногда наоборот снимаем напряжения, передавая их на растяжку, и это правильно ). Возможно, вы не обращали внимание, но во многих местах где на кузов оказывается большая нагрузка он проварен швом. Взять к примеру кузов субару, при подготовке к ралли им проваривают все швы, вплоть до проемов дверей, и это при том что он в разы жестче наших с вами тазиков… но нам с вами важно тоже не увлекаться, так как шов не гуляет, а значит рвется или лопается. И вот уже у нас есть план работ для начала, причем он подходит ко всем кузовам. Нам нужно зачистить швы ( они как правило проложены шовным герметиком ) и проварить их. Провариваем шовчиками 20-30 мм, каждые 30-50 мм. Элементы кузова привариваются с завода внахлест точками, мы провариваем их в месте ступеньки. Проварить стоит: телевизор, чашки, лонжероны, кронштейны опор двигателя и подвески, щиток передка ( перегородка моторного отсека и салона ), места крепления рулевой рейки, по желанию проемы окон и дверей ( но это уже реально космос )…

Таким образом мы существенно повышаем жесткость кузова и усиливаем кронштейны на отрыв. Теперь мы можем вешать на них распорки, ставить спортивные рычаги, и жесткие опоры двигателя. Если условия эксплуатации достаточно жестокие, или ваш кузов не особо свежий, не помешают еще и косынки на некоторых кронштейнах, ведь со временем металл устает, отпускает и становится более эластичный, иногда хрупкий.

Теперь практика по 2108.

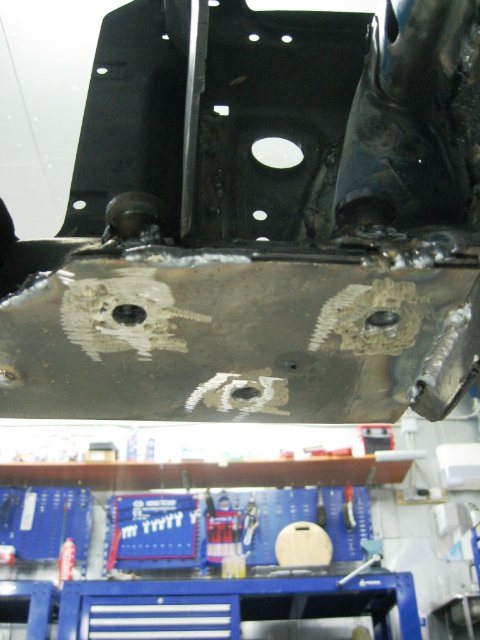

Начнем прямо с передка. Из за аварии, мне пришлось покупать и вваривать новый телевизор, но я нашел в этом плюсы. Телевизор составной, продается 2-мя частями. Сваривал я их между собой очень тщательно. Помимо точек, обязательно прокладывал швы. Проварил кронштейн передней опоры двигателя, добавил косынку.

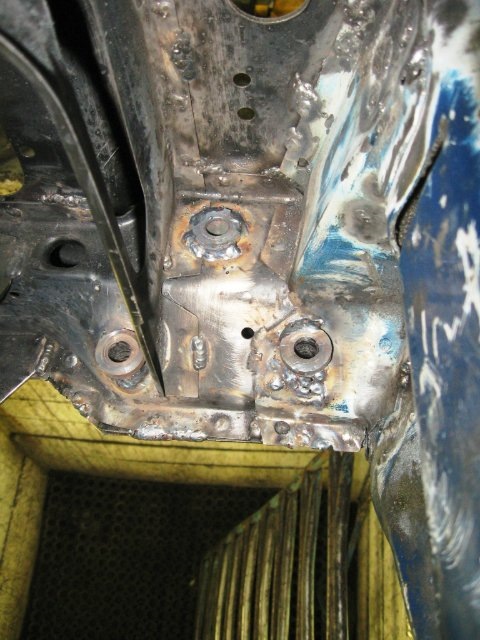

У меня стоят стальные крабы и треугольные рычаги, таким образом телевизор испытывает неплохие нагрузки. в прошлый раз я приваривал усилитель createch и ничего плохого сказать о нем не могу, но в этот раз у меня был ограничен бюджет и я изготовил его самостоятельно. Сталь 2 мм как и у покупной. Все в принципе так же.

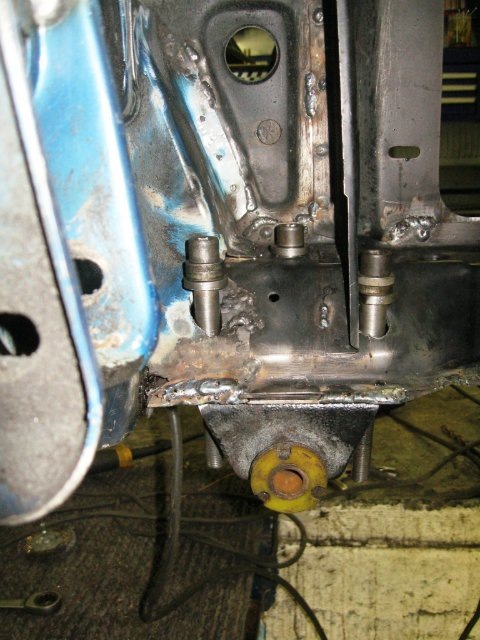

Заказал у токаря втулки, высверлил стандартные гайки в которые вкручиваются болты крепления крабов. Высверлил их насквозь, вставил втулки и проварил их. Теперь крабы держутся на болтах гбц.

Идем дальше. Проварены швы лонжеронов. На сами лонжероны изнутри пришлось делать накладки из стали. Это сделано по причине аварии, в этих местах выл изгиб, машину тянули, металл там оч устал, решил усилить. Можно снаружи сделать окно, вложить в лонжерон кусок швеллера и проварить, это уже хард кор. Можно усилить его снаружи, вырезав из хорошего металла по лекало облицовку и постепенно, приваривая его сверху и простукивая, как бы обложить лонжерон снаружи металлом.

Чашки. Швы само собой проварены, сверху на чашки наварена пластина, не позволяющая при прыжках и езде на жесткой подвески порвать чашку или оторвать что то. То же самое стоит проделать и с задними чашками.
Снаружи я обшил лонжерон жестянкой 1 мм, не сказать что это сильно его усилило, нет. Это сделано потому как там он был достаточно уставший, ржавка была вся вырезана и лонжерон был облицован новым металлом.
Проварен задний кронштейн крепления подвески, добавлена косынка. Швы откосов тоже проварил. Наваривать металл не стал, хотя можно и лишним не будет, но у меня не ралли и вес для меня тоже важен.

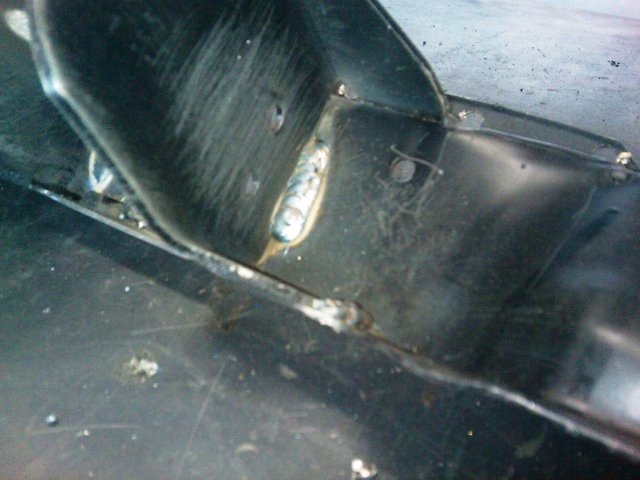

проварены заводские швы

Зафтулины гайки крепления задней опоры коробки, теперь и оно на болтах гбц. Причем не просто зафтулино, а снаружи наварен небольшой усилитель

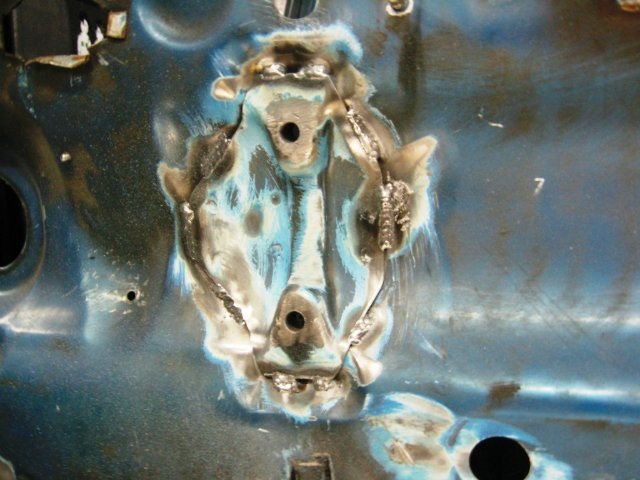

Проварил и зафтулил крепления рулевой рейки.
Немного отвлекаясь от процесса… Проварив способом описанным выше низ телевизора, швы лонжеронов, задние кронштейны подвески, чашки и поставив хорошие треугольные рычаги ( или иную сильную подвеску ), стальные крабы, заднюю нижнюю и верхнюю распорки ( между чашек и кронштейнов подвески ) вы получаете жесткость ничем не уступающую подрамнику. Но при этом вы не таскаете лишний вес, не теряете в клиренсе, удобнее производить монтажно/демонтажные работы из ямы ( снятие коробки, приводов и так далее ) и вы уверенны, что подрамник не оторвет от вашего бедного кузова, ведь сам кузов усилен, а значит крепок.
Первоисточник:lada.cc

От себя: помоему очень толково, по крайней мере я так считаю=)
