Как устанавливают фаркоп на авто
Максимальный функционал автомобилю с помощью ТСУ. Установка фаркопа LEADER. Пару слов о магазине 196.ru
Я такой автолюбитель, который использует свой автомобиль по полной! Вроде бы по журналу так не скажешь? Но это, к сожалению или к счастью так.
Сегодня я пропылесошу весь салон, намою колеса, полирну кузов, а завтра же могу повезти стройматериалы в автомобиле. Все зависит от жизненных обстоятельств. Ну надо тут и все.
И это на самом деле не плохо я считаю. Один раз живем! Кузов можно отмыть, салон почистить, запчасти поменять и в путь! Главное — это полученные эмоции, которые могут нахлынуть на вас через года…
На носу весна, вот вот уйдут ночные заморозки, при этом настанут жаркие летние дни. А летом всегда что-то строим мы. Вот сколько себя помню! То забор построим, крышу поменяем, обои поклеим, а потом по кругу!) Я уверен, что у многих так!)
Порой жалко автомобиль становится, когда практически не видно расстояния от задней арки до кромки колеса. «Блин! Надо было мне это все?» — думаешь про себя.
Вначале задумался установить на крышу автомобиля поперечины-дуги. Изучал всевозможные варианты. Даже хотел уже купить, но в силу того, что там все-таки ограниченный вес можно укладывать, то отказался от такой идеи. И все-таки это не мой вариант.
Позже, когда выбирал себе ту самую защиту двигателя (писал о ней в предыдущих записях) на сайте 196.ru, наткнулся я чисто случайно на фаркоп. Про него у меня двоякие чувства, честно признаюсь. Не всем автомобилям он к лицу. Но за то функционал! К нему можно зацепить прицеп!)
PS/ Если у автомобилиста открыта только категория B (как в моем случае, не ВЕ, СЕ или DE), то он может транспортировать прицепы с разрешенной максимальной массой до 750 килограмм, либо с весом более 750 кг, но при условии, что автомобиль будет без нагрузки и общий вес автопоезда не превышает 3 500 кг.
Представили 750 кг?) Это уже немалый вес!
С учетом того, что снаряженная масса акцента составляет 1080 кг, а допустимая полная масса 1550 кг, то мы имеем право перевозить 470 кг верно? А вы перевозили когда-нибудь 470 кг на своем автомобиле? Я с пружинами «фобос» (сзади) грузил максимум 400 кг. И то там печально все кажется(
Поэтому, если даже 600 кг загрузишь в прицеп, то это уже в 2 раза больше, а для акцента это ни по чем. Знаю, потому что буксировал как-то 3 тонный «Соболь»… Вот он уже чувствуется!)
С этом то понятно. А что делать с регистрацией фаркопа?
Начнем с того, что ГИБДД регистрируется не сам фаркоп, а изменения, внесенные в конструкцию транспортного средства. Согласно ТР ТС 018/2011 внесением изменений в конструкцию ТС считается установка не предусмотренного или снятие предусмотренного автопроизводителем оборудования.
Все эксплуатируемые в России автомобили, а также установленное на них дополнительное оборудование, в нашем случае это фаркопы или тягово-сцепные устройства (ТСУ), должны соответствовать Техническому регламенту таможенного союза ТР ТС 018/2011 О безопасности колесных транспортных средств и иметь соответствующие подтверждающие документы (ОТТС- Одобрение типа транспортного средства для автомобиля и Одобрение типа или сертификат соответствия для ТСУ).
Согласно пункту 77 раздела 4 главы V Технического регламента (цитата):
«Транспортные средства не подлежат проверке в следующих случаях:
1) при установке на транспортное средство компонентов:
предназначенных для этого транспортного средства и прошедших оценку соответствия в составе данного транспортного средства, что подтверждено документацией изготовителя компонентов;
предусмотренных изготовителем транспортного средства в эксплуатационной документации;
2) при серийном внесении изменений в конструкцию на основании разработанной и согласованной в установленном порядке конструкторской документации, если на ее основе была выполнена оценка соответствия внесенных изменений.»
То есть при установке фаркопа должны быть соблюдены два условия:
1. Установка фаркопа должна быть предусмотрена производителем автомобиля;
2. Фаркоп имеет сертификат соответствия и предназначен для установки на определенный автомобиль. (подтверждающие документы должны быть предоставлены производителем фаркопа).
Какие документы нужны для использования фаркопа?
При соблюдении условий и наличии документов, перечисленных выше, регистрация внесения изменений в конструкцию ТС в ГИБДД не требуется!

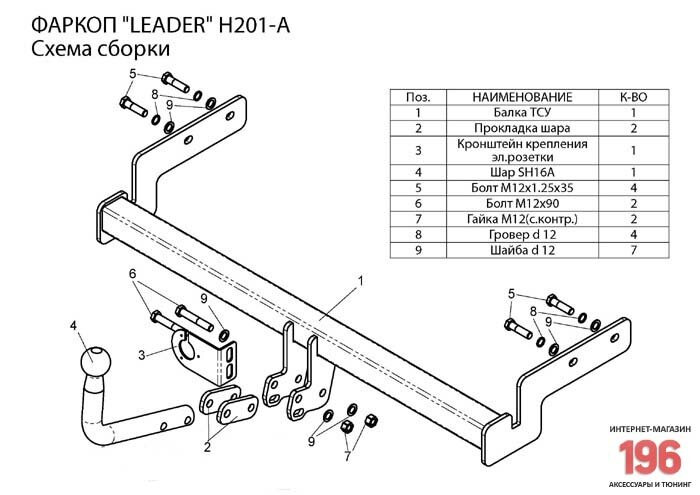

И так, предусмотрена ли производителем Hyundai установка ТСУ на Hyundai Accent? Да, предусмотрено. В задних лонжеронах есть 4 отверстия, в которых и устанавливаются болты от ТСУ. Они штатные!
Пару слов хотелось бы сказать о магазине:
1) сайт понятный, вопросов при поиске или заказе не возникает никаких;
2) менеджеры быстро выходят на связь, при этом вежливы всегда;
3) в работу запускают быстро, буквально через несколько дней посылка уже едет к вам по ТК;
4) качество товара хорошее.

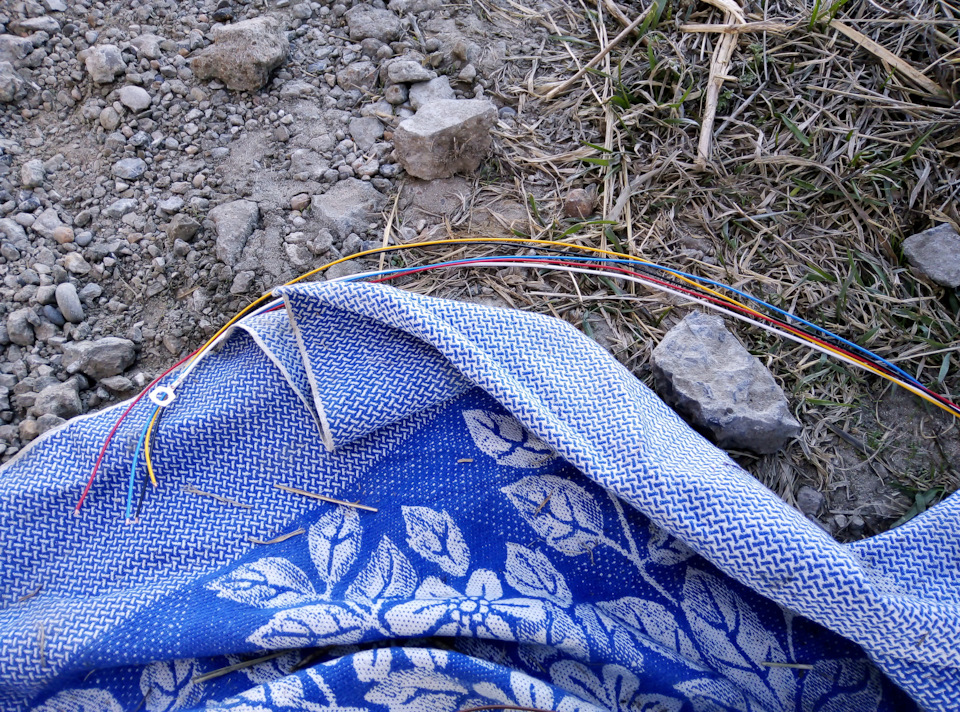

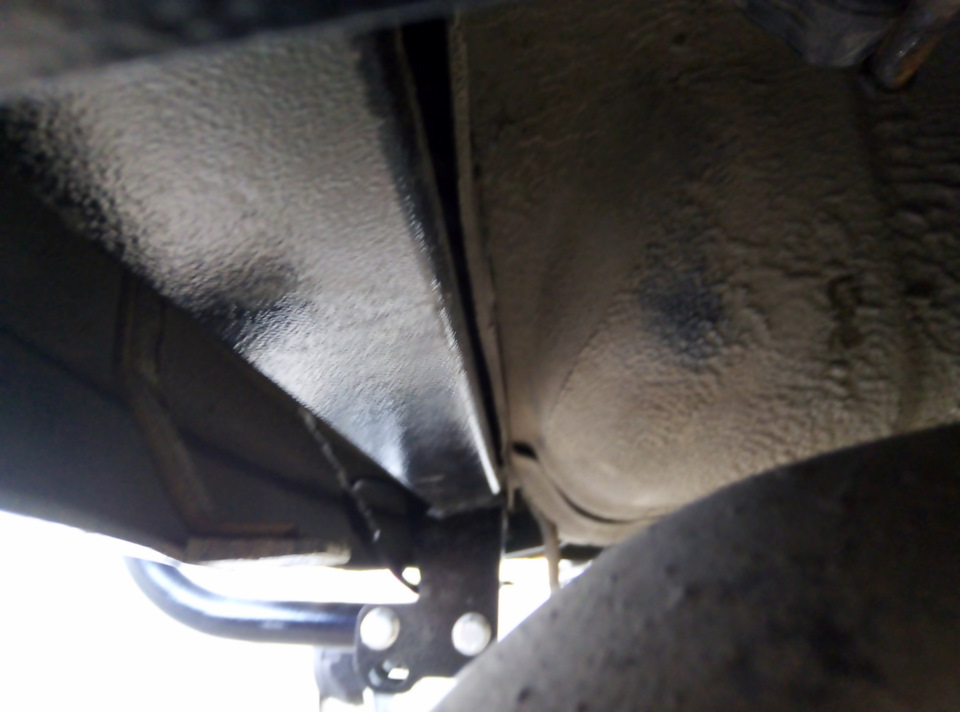

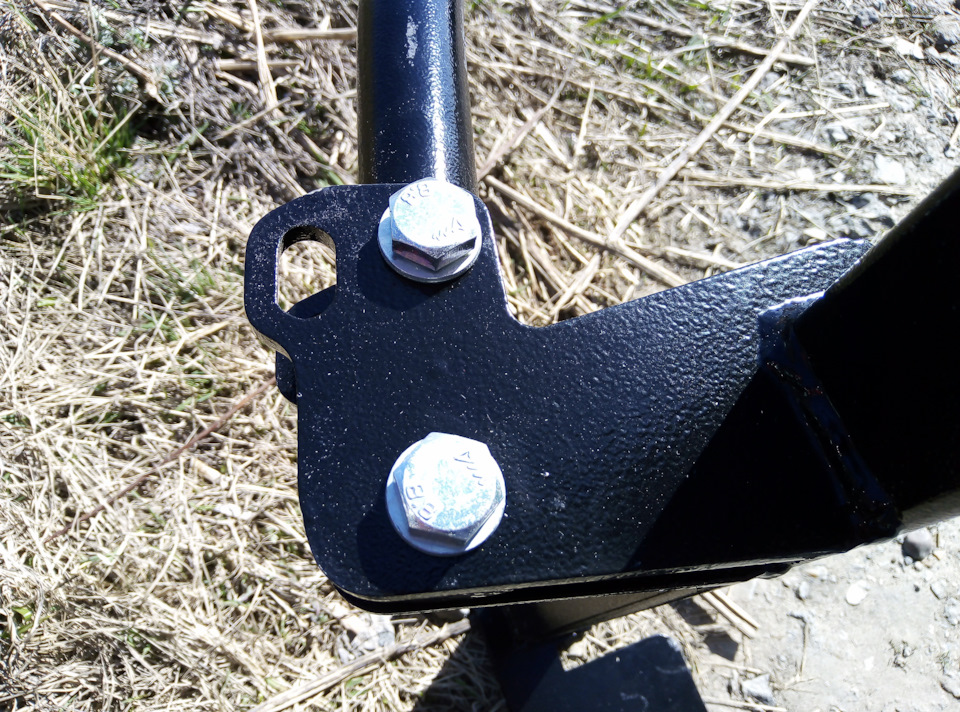

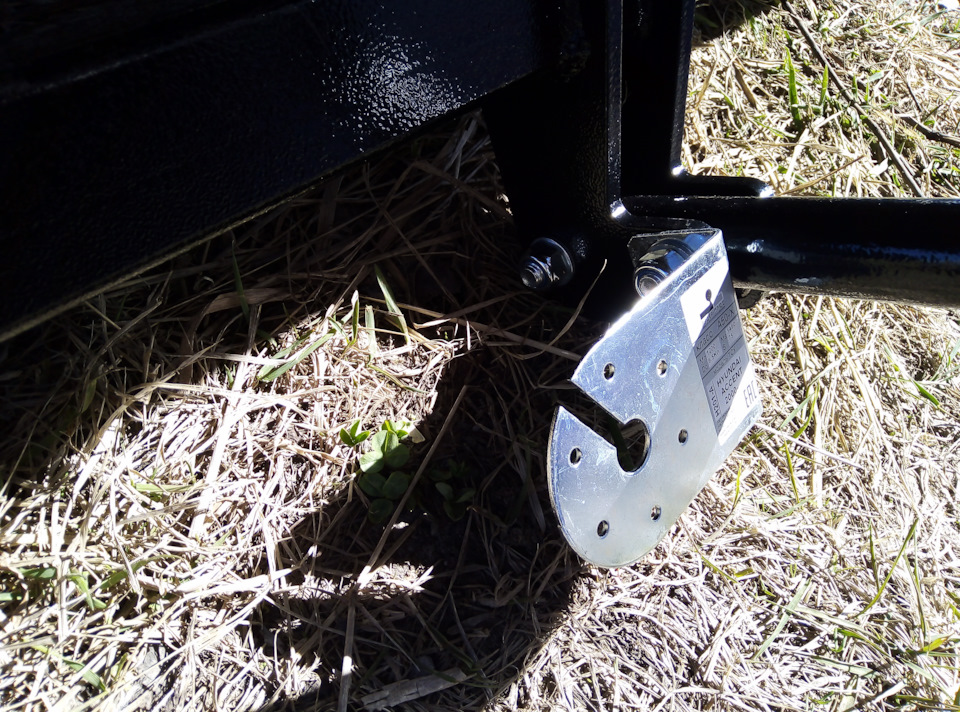

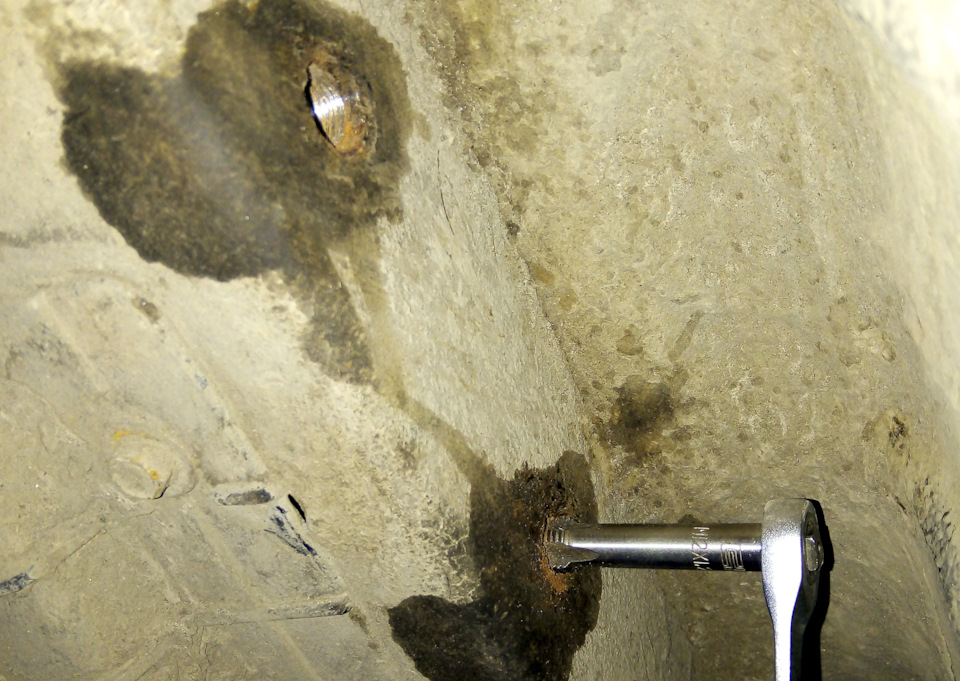

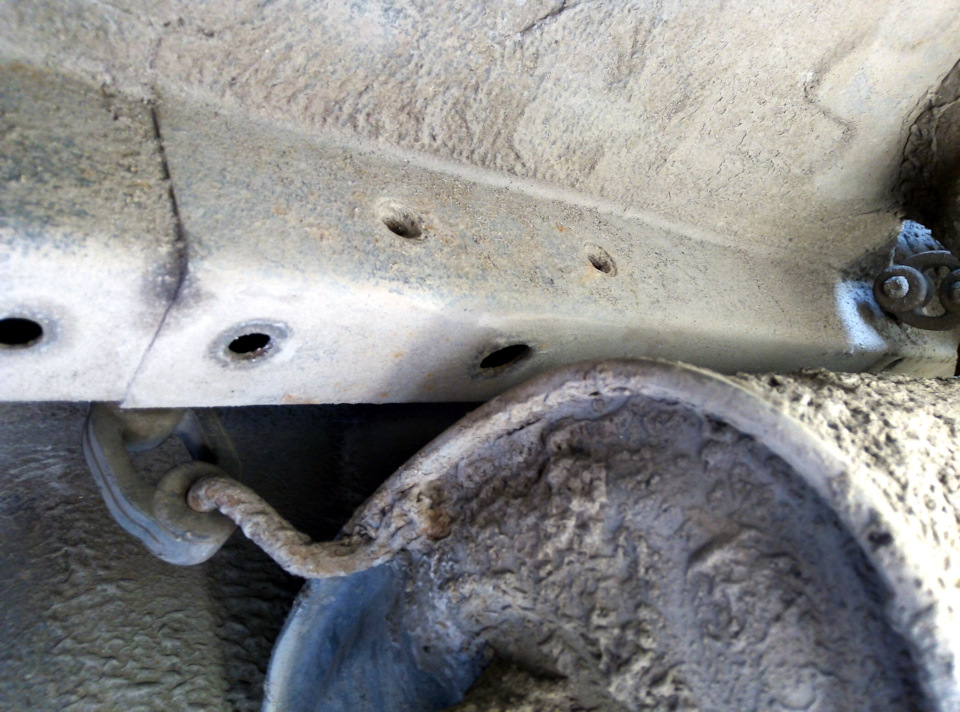

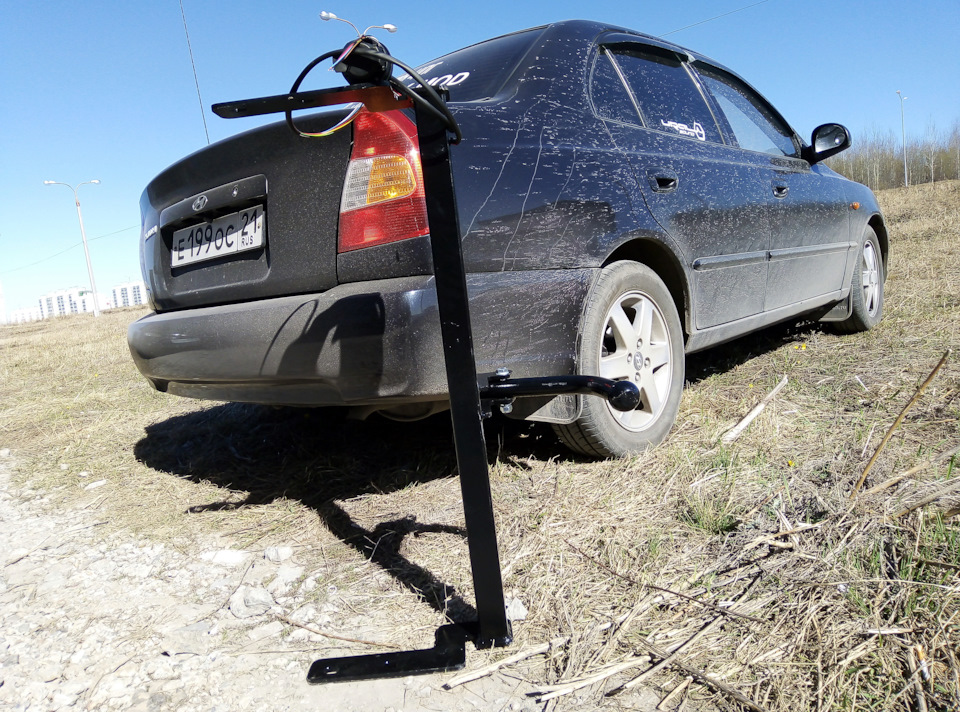

Приехало ТСУ через неделю после заказа. Заказывал с запасом по времени. Вышел я на установку:
Время конечно ушло на установку часов 3-3,5. Да и делал все на корточках, прям на улице, «как я люблю». Но полученный опыт — бесценен!

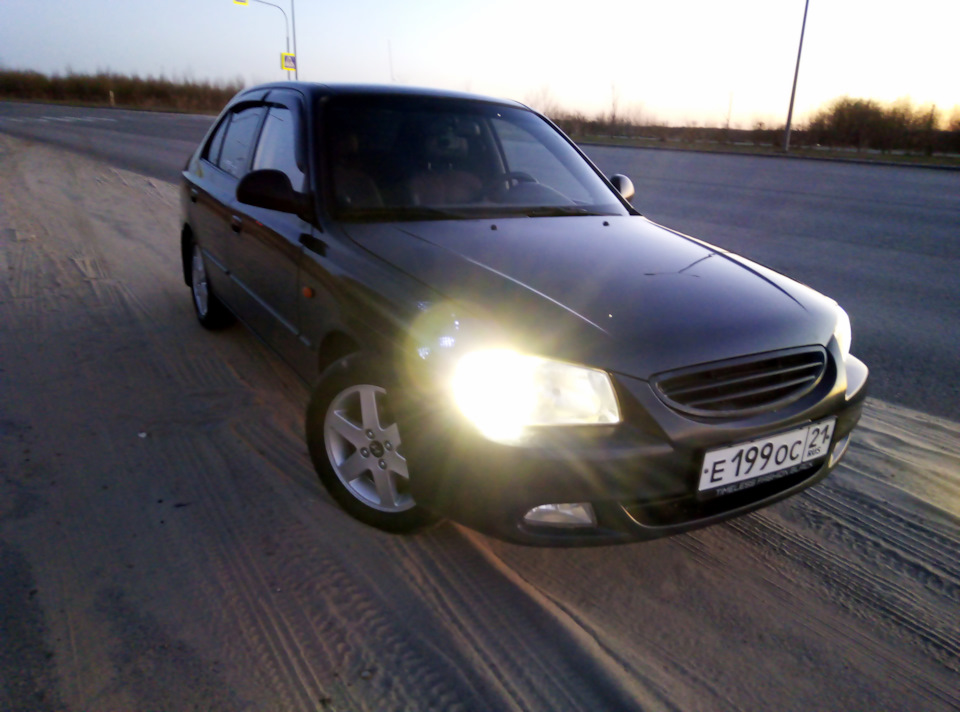

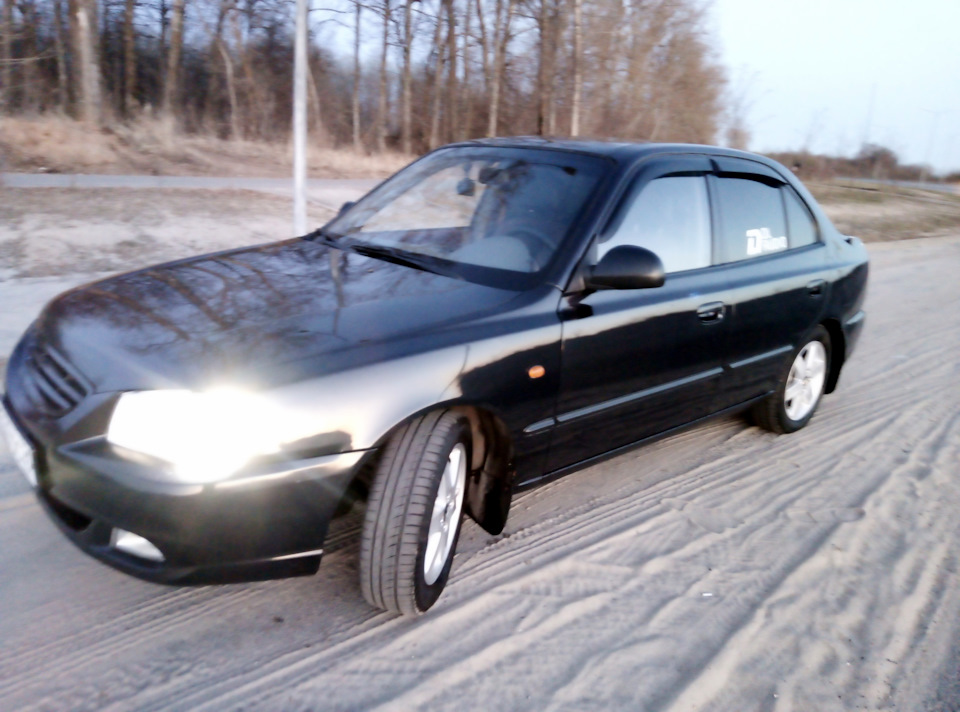

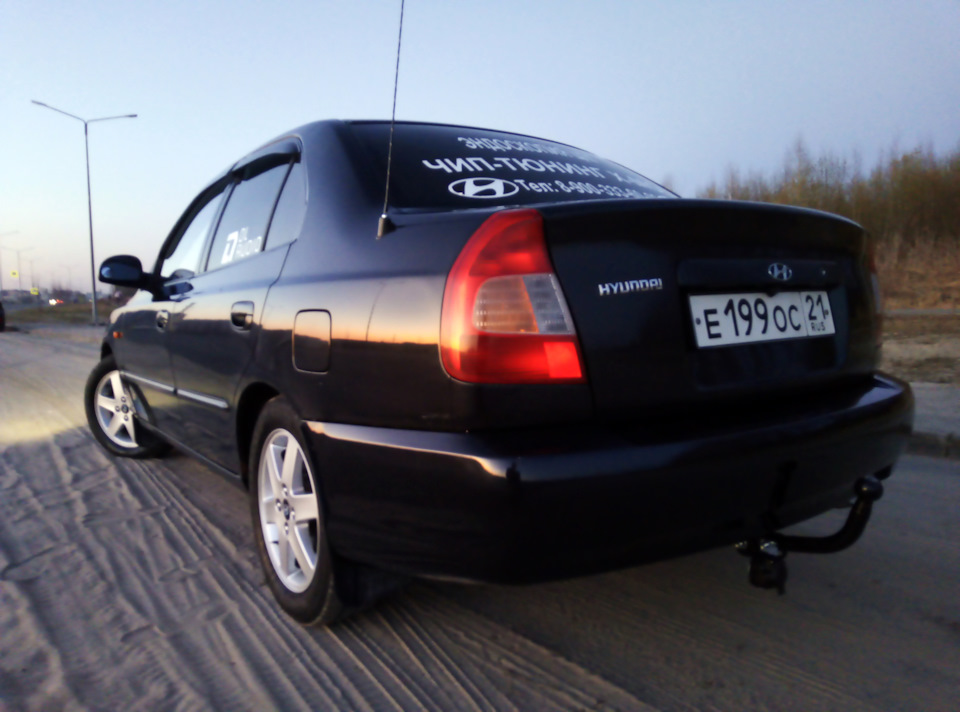

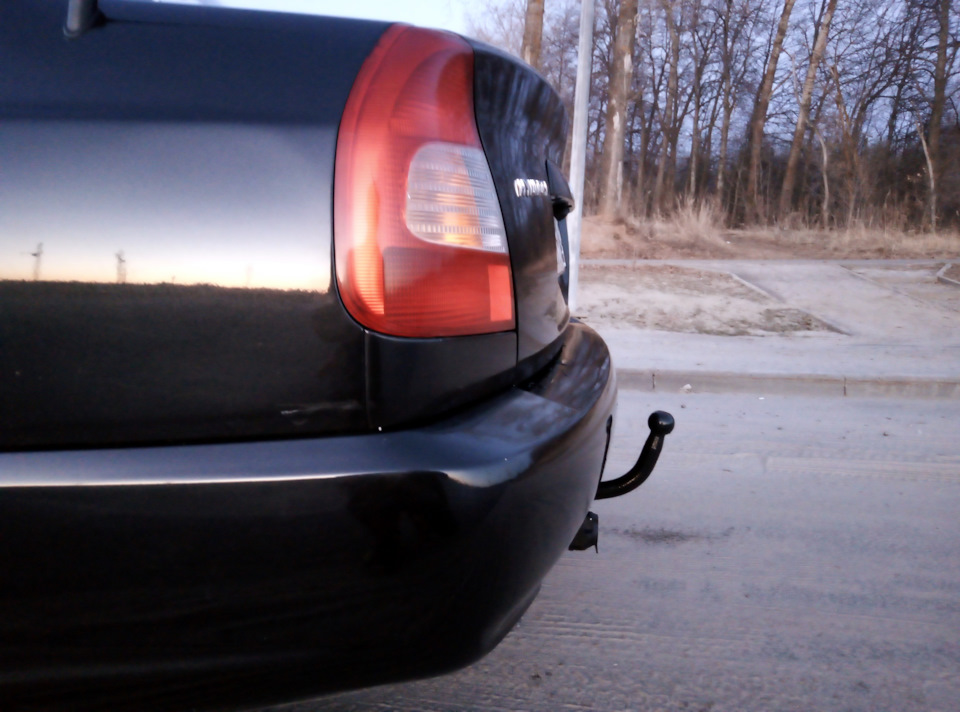

На радостях поехал я на мойку чтобы отмыть всю недельную грязь с автомобиля и сделать для вас фотографии с установленным фаркопом:
Необычно, качественно и функционально!

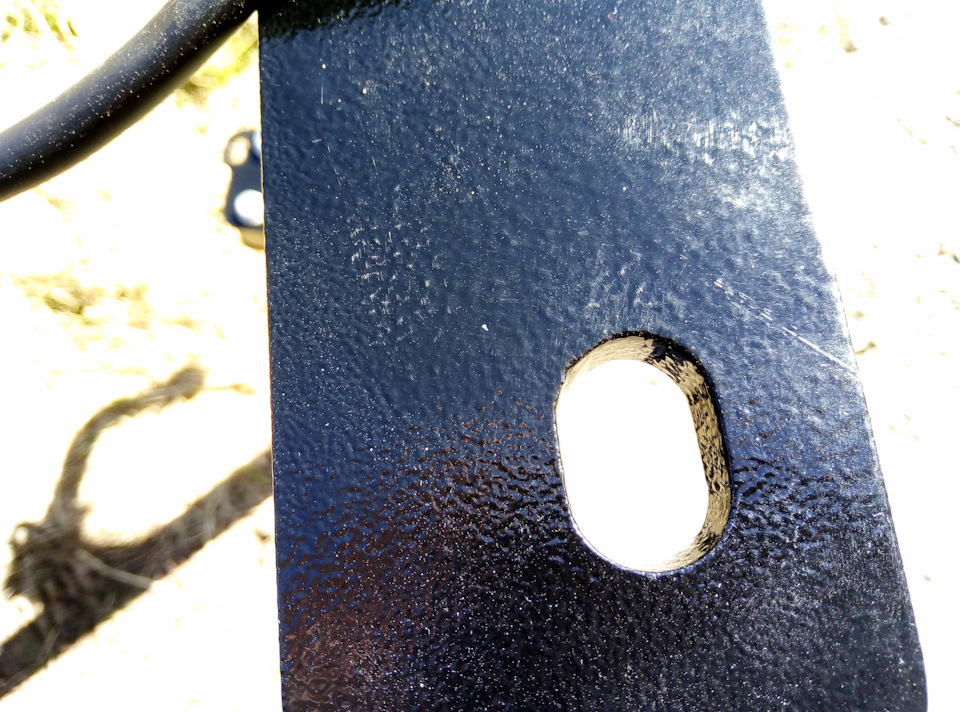

Не люблю я колхозные варианты. Тут же видно заводское качество.
К виду я привык уже, хотя и прошла всего неделя. Еще один плюс нашел — это то что в любую секунду можно его снять и отложить до нужного момента! Именно момента, ибо установка займет 10 минут от силы. В первый раз много времени ушло на нарезку резьбы в неудобном положении и месте. Розетку если не снимать, оставить за бампером, то реальная следующая установка займет 10 минут.
Уже нацелился я на прицеп, свой хочу. Пока же возьму в аренду, ибо стоит всего 400р в сутки. За то столько всего можно сделать, столько всего привезти/отвезти! Очень нужный аксессуар!
PS// Следующая же запись будет с прицепом!)
Как установить фаркоп на автомобиль
Установить фаркоп на легковой автомобиль легко. Достаточно ориентироваться в тяговых возможностях своего автомобиля. Знать характеристики прочности кузова автомобиля, лонжерона и элементов фаркопа. Разобраться в вопросе фаркопа – что это такое в машине, необходимо с некоторых определений.
Классификация
Фаркоп – это тягово-прицепное устройство для присоединения, фиксации и дальнейшего перемещения прицепа автомобиля. Современная классификация предполагает следующие виды ТСУ:
Всё зависит от массы груза, который тащит за собой автомобиль. Вряд ли фаркопу будет «уютно», если масса прицепа превысит массу машины. На небольшие автобусы и внедорожники с полной рамой (лонжероном) устанавливаются большие фаркопы. Они позволяют прицеплять не только прицепы с бортами, но и транспортировочные площадки, предназначенные для перевозки лодок, снегоходов, моторной техники. Такие фаркопы можно встретить на агротехнике: самосвалы, трактора. Бульдозеры с большими тягово — прицепными устройствами, выдерживающими максимальную нагрузку. Не стоит перегружать прицеп, если установлен большой фаркоп, выше 3,5 тонн.
Легковые автомобили, типа кроссоверов, оснащаются средними фаркопами. Загородный отдых более плодотворен, если за спиной есть мини-трейлер. Поездка на озеро при наличии водного мотоцикла предполагает его транспортировку. Большой прицеп функциональней. В этом случае также необходимо задуматься о какой-либо разновидности среднего фаркопа до 2,5 тонн полезной нагрузки.
Фаркоп до 1,5 тонн устанавливается на легковые автомобили. Существует много типов для легковых автомобилей. Особенности в большинстве своём определяются уже не потолком массы, так как не разумная нагрузка может вывести из строя прицепное, что хуже – движок или коробку, а видами крепления к кузову, лонжерону (раме), экономичностью материала.
Конструктивные особенности
Самое простое прицепное устройство для прицепа легкового автомобиля незатейливо в конструкции:
Видимая часть – металлический шар на конце крюка. Диаметр – 50 мм. Это стандарт. Подрозетник для подключения электрики прицепа. Если на лицо отсутствие бампера (повреждение или иная причина), будет видна основная горизонтальная балка фаркопа.
Невидимая часть – крепёж к кузову автомобиля. От грамотного крепления кронштейнов будет зависеть виброустойчивость фаркопа.
Фаркоп на болтах можно снимать для каких-либо технических работ на смотровой яме. Его можно заменить при серьёзном повреждении или выходе из строя. Съём фаркопа удобен при монтаже электрических поводов, подходящих к прицепу, когда надо определить самое практичное расстояние к штепселям. Минусом станет раскручивание болтов конструкции во время движения. Увеличивается риск аварии на дороге. Использование качественных гровер-шайб и крепкой затяжки гаек исключит такую проблему.
Сварная конструкция предполагает выпуск с завода. Она удобна тем, что имеет очень симметричное расположение и заводское выполнение электрических трактов, идущих параллельно. Остаётся надеяться на добросовестность производителя. Проверять швы сварки на наличие микротрещин и ржавчины.
Виды крепления крюка к платформе
Типы исполнения самодельных фаркопов пестрят на стареньких авто. Механики и водители сами искали точки крепления, создавая уникальные тягово-сцепные устройства. У заводских имеется крепёжная платформа или балка. Если говорить точнее, крюк прикрепляется к платформе несколькими способами.
Самое простое соединение, неразъёмное – фаркоп, соединённый с рамой сваркой. Как говорилось выше, необходимым условием надёжности будет качество этой сварки. Автовладелец, привыкший экономить, не должен попасть в положение, когда драгоценное гаражное пространство будет занято бесполезным для тех условий торчащим шаром, постоянно подпирающим что-нибудь у задней стены, например, канистры с топливом.
Многие водители предпочтёт условно-разъёмное крепление к кузову. Но вряд ли будут заниматься каждый раз прикручиванием-откручиванием фаркопа. На это нужны веские причины. Зато он может перепроверить гровер-шайбы и затяжку гаек перед далёкой поездкой, обеспечив себе спокойствие.
Полностью разъёмное соединение фаркопа выбирают те, кто редко пользуется прицепом. Такой фаркоп оснащён запорным механизмом. При желании его можно легко демонтировать. Сниматься может сам шар или отдельно крюк, который опускается под бампер или переводиться в вертикальное положение. Обращать внимание следует износу запорного устройства, в самодельных моделях имеющее единичный тираж.
Как выбрать фаркоп
При самостоятельной установке ТСУ следует получить разрешение в ГИБДД. После установки фаркопа пройти экспертизу в сервисе и получить разрешение на эксплуатацию ТС с фаркопом.
Как установить фаркоп на автомобиль
Автовладелец выбрал нужный фаркоп для легкового автомобиля с нагрузкой на кузов не более 1,5 тонн и хочет произвести самостоятельную установку. Как должна происходить установка фаркопа на автомобиль?
Порядок установки фаркопа
Придумывать ничего лишнего вроде сверления дополнительных отверстий не нужно, если устанавливать фабричное ТСУ под конкретную модель авто. Технические характеристики предусматривают 2 миллиона нагрузочных циклов. К тому же производитель несёт ответственность за изделие документально. Потребуется необходимый набор ключей. Подъёмник или смотровая яма лишней не будет.
Перед монтажом балки надо:
Правила установки фаркопа могут отличаться, все зависит от модели или когда всё же необходимо сверлить дополнительные отверстия в нижней части лонжерона. С противоположной стороны рамы крепление монтируется на закладную планку. Такая установка фаркопа будет надёжнее. Существенно снизит нагрузку на кузов автомобиля.
При изготовлении самодельного устройства фаркопа необходим чертёж определённой конструкции и наличие материалов для исполнения. Суть заключается в усилении крепёжного места на кузове автомобиля с помощью дополнительных металлических элементов по типу уголков, которые привариваются к траверсе или смежным граням. Элементы специальной площадки рассверливаются под соответствующие крепления. Когда установка фаркопа завершена, нужно переходить к подключению электрики прицепа.

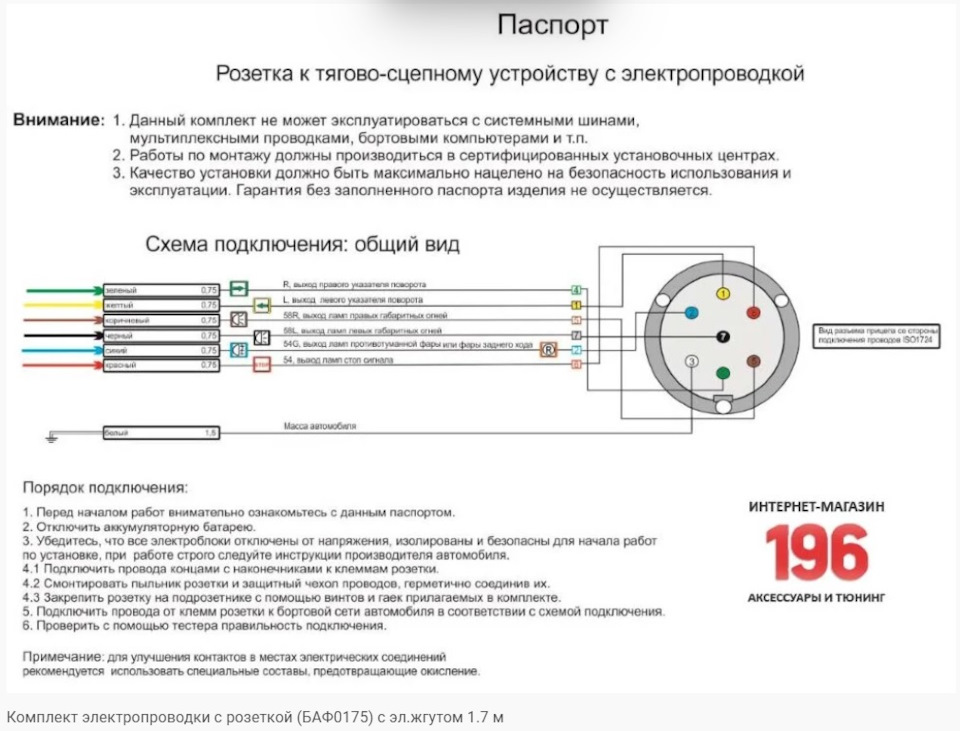

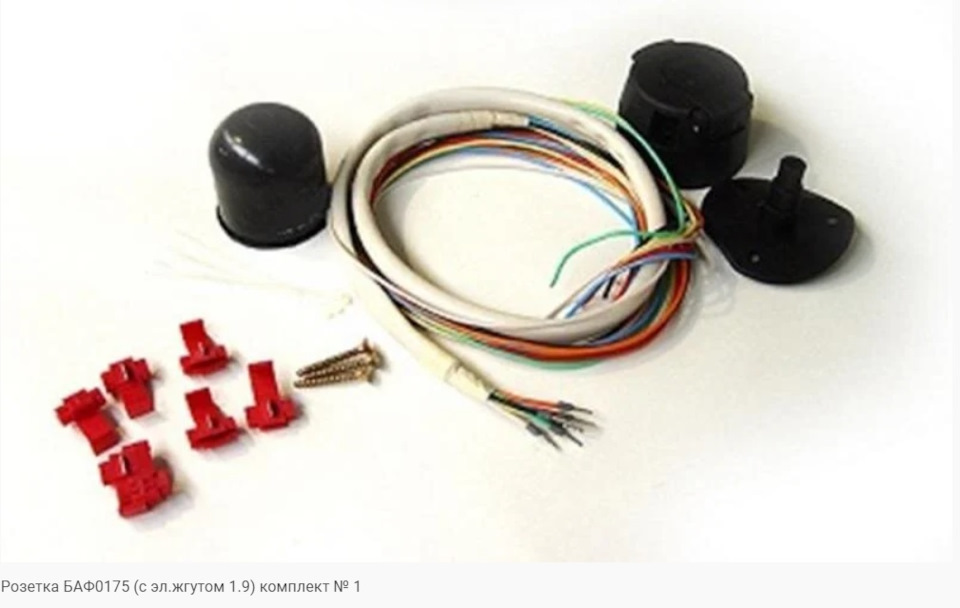

Особенности электрического подключения прицепа
Главной особенностью подключение электричества к прицепу наличие штекера и розетки, подходящих к друг другу. Один конец находится в багажнике, другой на прицепе. Есть два вида разъёмов – американский и европейский. У первого 13 контактов, а у второго 8. Если возникла такая сложность, розетка и штекер нуждаются в блоке согласования. О том как подключить блок согласования более подробно описано в этой статье. После установки прицепного нужно провести тестирование с нагрузкой, проверить переключение света и габаритов
Советы и предупреждения
Но на практике отсутствие опыта восполняется хорошими советами от автолюбителей со стажем и доброжелательных механиков сервисов. Заводские ТСУ, прошедшие силовые тесты и испытания, надёжнее и безопаснее, в отличие от самодельных конструкций.
Как оформить разрешение на фаркоп на легковой автомобиль, законодательная база и штрафы, новые правила 2021
Допускается движение без прицепа, если стоит сцепной шар, скрытый или имеющий складную конструкцию. Подобные модели устройства набирают популярность, поскольку позволяют быстро убрать выступающую деталь, не создавая опасных ситуаций для других участников движения.
С 2015 года вступил в силу «Технический регламент ТР/ТС 018/2011», который обязывает автовладельцев легализовывать монтаж фаркопа. Элемент, применяемый для эксплуатации (перемещения) грузовых и легковых прицепов (ТСУ), монтированный на авто, считается внесением изменений в модификацию. Владельцев ТС интересует, как зарегистрировать фаркоп на легковую машину в ГИБДД и когда требуется пройти официальное оформление.
На какие машины можно ставить фаркоп
Перед тем как зарегистрировать фаркоп на легковую машину в ГИБДД, необходимо узнать, возможен ли монтаж сцепного узла на конкретный автомобиль. Выяснить это можно в документации на машину, просмотрев нагрузочную таблицу. Она размещена в подкапотном пространстве либо на стойке ТС. В строке «Максимальная допустимая масса автопоезда» указана возможность перемещения прицепа.
Закон о фаркопах для легковых автомобилей в 2021 году
Технический регламент Таможенного союза 018/2011 «О безопасности колесных транспортных средств» — закон, которым регулируется монтаж сцепного узла на легковые ТС. Необходимость в узаконивании ТСУ зависит от технических характеристик машины.
Если в документации, поставляемой с авто, указано, что на ТС тяговое устройство монтировали на заводе, то дополнительного оформления элемента не понадобится. В случаях, когда при производстве не предусмотрели наличие ТСУ, а автовладелец монтировал покупной или самодельный крюк, регистрировать фаркоп на легковом автомобиле в ГИБДД надо.
Кроме того, не требуется регистрация фаркопа, если он:
Ведь в этом случае на машину установлено ТСУ, предназначенное именно для этой модели, причем, установлено штатно, как это предусмотрено производителем, а значит, никакого внесения изменений в конструкцию машины, не было.
Ранее было достаточно отправить эксперту фотографии части ТС, в которую внесены изменения. На основании снимков выдавали заключение о том, качественно ли проделана работа. По запросу клиента эксперт мог сам приехать к месту стоянки авто и провести оценку. С 1 июля правила изменились. Владелец автомобиля должен самостоятельно пригнать машину на экспертизу. При этом после внесения изменений передвигаться на ней нельзя: это является нарушением ПДД. Поэтому для проведения обязательной оценки прибегают к использованию эвакуатора.
Как оформить разрешение на фаркоп на легковой автомобиль
Оформить установку фаркопа на легковой автомобиль будет проще, если приобрести фирменный крюк. Такой элемент сопровождается необходимой документацией о соответствии, что облегчает регистрацию.
При отсутствии заводского фаркопа необходимо снимать бампер и модифицировать конструкцию багажной части кузова, чтобы установить крюк. Подобные манипуляции считают модификацией автомобиля, поэтому регистрировать фаркоп на легковом автомобиле надо. В противном случае автовладельцу грозит штраф.
Поставить подержанное ТС на учет без оформления ТСУ также невозможно.
Документы для оформления фаркопа
После того как в ГИБДД разрешат установку дополнительного элемента, можно обратиться в автосервис или провести монтаж самостоятельно. В последующем потребуется еще одно посещение ГИБДД, при котором вас попросят предоставить пакет документов:
Заключение экспертизы и диагностическую карту можно получить в легальном сервисном центре, который имеет лицензию. Владелец авто также должен предоставить сотрудникам регистрационного отдела техпаспорта на прицеп и машину. Если договора о приобретении нового крюка нет, документ можно заменить гарантийным чеком или квитанцией о покупке.
Штраф
Не зная о том, что оформлять фаркоп в ГИБДД на легковой автомобиль нужно, водитель транспортного средства может быть оштрафован. Самодельный крюк, установленный на ТС, представляет угрозу другим участникам движения. Инспектор вправе выписать штраф за фаркоп на легковом автомобиле – 500 рублей (ч. 1 ст. 12.5 КоАП).
В редких случаях сотрудник ГАИ может отпустить нарушителя, если владелец ТС незамедлительно устранит крюк (снимет, легализует ТСУ).
Штраф предусмотрен и за неработающее сцепное устройство. Наказание по 2-й части той же статьи – 500 руб. При этом инспектор вправе отбуксировать транспортное средство на штрафстоянку или наложить запрет на передвижение до устранения нарушения.
Фаркоп на легковой автомобиль
Поэтому не рекомендуется экономить, поскольку цена за оформление фаркопа на легковой автомобиль гораздо меньше возможных последствий.
Можно ли самому устанавливать фаркоп на легковое авто
Установку сцепного узла можно провести бесплатно (своими руками) и затем зарегистрировать изменение. Для этого требуется соблюдение ряда правил:
Можно ли ездить с фаркопом без прицепа на легковом автомобиле
Автомобилисты, которые знают, что регистрировать фаркоп для легкового автомобиля нужно, задаются вопросом о возможности использовать ТС с установленным ТСУ без автоприцепа.
Даже если тягово-сцепное устройство смонтировано и узаконено по всем правилам, но используется без прицепа, возможно наступление ряда последствий. При столкновении с транспортным средством, на котором установлен фаркоп, вероятность получения травм у водителя и пассажира сзади идущего авто возрастает. Столкновение с прицепом намного безопаснее. Поэтому закон предусматривает это обстоятельство и запрещает езду без прицепа. Съемную часть ТСУ необходимо убирать.
Допускается движение без прицепа, если стоит сцепной шар, скрытый или имеющий складную конструкцию. Подобные модели устройства набирают популярность, поскольку позволяют быстро убрать выступающую деталь, не создавая опасных ситуаций для других участников движения.
Зарегистрировать фаркоп на легковую машину проблематично, поэтому многие автовладельцы, чьи ТС не оснащены элементом буксировки производителем, избегают установки крюка.
Нужно ли регистрировать фаркоп в ГИБДД?
Поговорим сегодня о том, нужно ли регистрировать установленный фаркоп в ГИБДД.
Начнем с того, что ГИБДД регистрируется не сам фаркоп, а изменения, внесенные в конструкцию транспортного средства. Согласно ТР ТС 018/2011 внесением изменений в конструкцию ТС считается установка не предусмотренного или снятие предусмотренного автопроизводителем оборудования.
Все эксплуатируемые в России автомобили, а также установленное на них дополнительное оборудование, в нашем случае это фаркопы или тягово-сцепные устройства (ТСУ), должны соответствовать Техническому регламенту таможенного союза ТР ТС 018/2011 О безопасности колесных транспортных средств и иметь соответствующие подтверждающие документы (ОТТС- Одобрение типа транспортного средства для автомобиля и Одобрение типа или сертификат соответствия для ТСУ).
Согласно пункту 77 раздела 4 главы V Технического регламента (цитата):
«Транспортные средства не подлежат проверке в следующих случаях:
1) при установке на транспортное средство компонентов:
предназначенных для этого транспортного средства и прошедших оценку соответствия в составе данного транспортного средства, что подтверждено документацией изготовителя компонентов;
предусмотренных изготовителем транспортного средства в эксплуатационной документации;
2) при серийном внесении изменений в конструкцию на основании разработанной и согласованной в установленном порядке конструкторской документации, если на ее основе была выполнена оценка соответствия внесенных изменений.» (конец цитаты)
То есть при установке фаркопа должны быть соблюдены два условия:
1. Установка фаркопа должна быть предусмотрена производителем автомобиля (это отражено в ОТТС)
2. Фаркоп имеет сертификат соответствия и предназначен для установки на определенный автомобиль (подтверждающие документы должны быть предоставлены производителем фаркопа).
Одобрение типа транспортного средства (ОТТС) — это сертификат, позволяющий производить, ввозить и регистрировать новые транспортные средства на территории Российской Федерации и таможенного союза. Данный документ подтверждает безопасность нового ТС (транспортного средства) в рамках технических регламентов РФ «О безопасности колесных транспортных средств» и «О требованиях к выбросам автомобильной техникой… вредных загрязняющих веществ» (до 31.12.2014 г.), а также технического регламента таможенного союза «О безопасности колесных транспортных средств» (с 01.01.2015 г.). В ОТТС указана возможная комплектация автомобиля, т. е. какое доп. оборудование может быть установлено и если прописана возможность установки фаркопа (буксировки прицепа), то установка ТСУ, имеющего сертификат соответствия не является изменением конструкции (п.77 часть 2).
Также информация о возможности буксировки и максимально допустимой массе прицепа для каждого автомобиля размещается на информационной табличке:
Какие документы нужны для использования фаркопа?
При соблюдении условий и наличии документов, перечисленных выше, регистрация внесения изменений в конструкцию ТС в ГИБДД не требуется!
Если на вашем автомобиле установлен фаркоп, а документы на него не сохранились – можно запросить их у производителя данного фаркопа.
