Bluetooth. Родное, сердитое и дешёвое!
Привет всем!

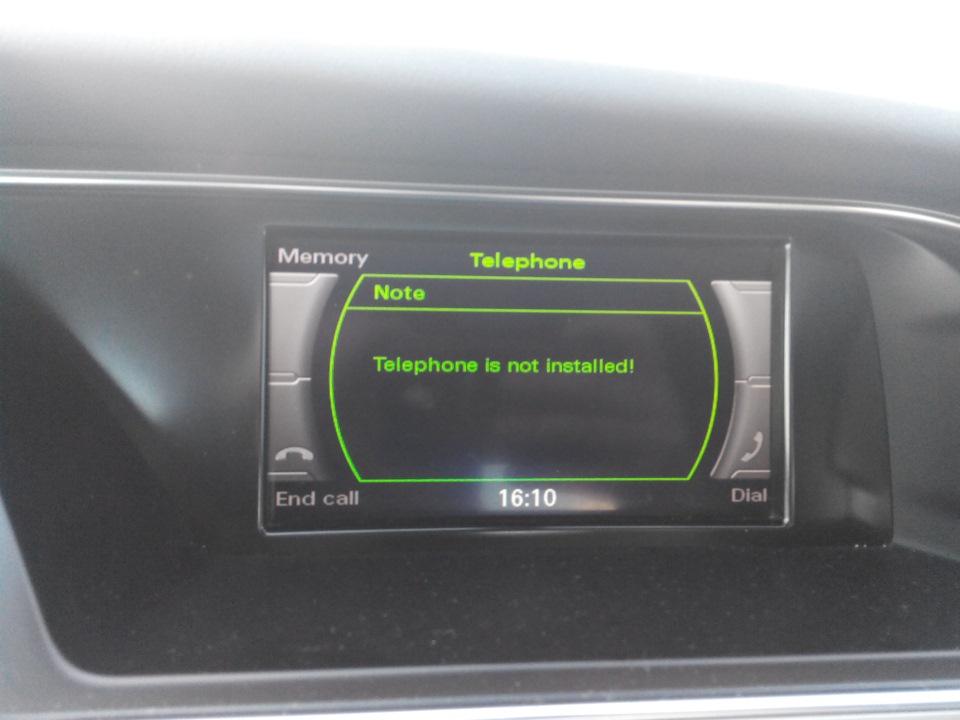

Покатавшись на авто с Синезубым помощником-связистом, понял что данной функции в моём авто явно не хватает, уж очень она удобная. Но кнопочка у меня на «касетнике» присутствует, значит не всё потеряно, правда нажимая её получаем вот такую досадную картинку
После всего увиденного начал узнавать что-где-почем?!
В итоге получил такие результаты: можно поставить какую-то систему не штатную, либо дооснащать родной системой. Не штатное не хотел. Начинаю двигаться по второму пути.
Нашёл дооснашение. Стоимость ↑ космос просто, от 30 и выше рублей…
Следующим шагом стало приобретение БУ блютуЗа с Польши. Приехало ко мне это дело в июне. Стоимость около 420zl. по тому курсу около 5000р.
Ну думаю, ща спою!
Звоню в Ауди+ (дело было в июне), и говорю, так и так, мол ваш комплект дороговат, а у меня вот есть бу комплект, хочу от Вас микрофон и работу.
НЕТ — слышу я в ответ. Мол это Ауди и все блоки с какими-то защитами и тд, типа надо только новое ставить, а бу работать не сможет, тк с другой тачки…
Я расстроился…
Но добравшись (наконец-то) до человека который согласился сделать правильную установку (по штатной схеме) проводки спойлера RS5, был и присоседен этот зубастый друг.
По штатному с мафоном концерт, модуль блютуса должен располагаться под пассажирским сиденье, но для него есть другое афигенное место — под правой передней стойкой (как-будто он там должен быть).
В его 54-х пиновый разъем подключается 8 проводов:
2 — микрофон
2 — питание
2 — кан шина
2 — мафон
Для установки бюджетного решения необходимо:
Модуль с антенной — 1 шт + ответный разъем
Микрофон — 1 позиция + ответный разъем
Предохранитель 5А
Наконечники для проводов
Разъем в магнитофон (зелёный) =)
А так же электрическая схема и 2-4 часа времени. Схема есть где-то в торенте. ( Я бы сказал не схема а энциклопедия audi)
После инсталла, всё прописывается через «Васю» подробное описание есть на форуме «ауди клуб».

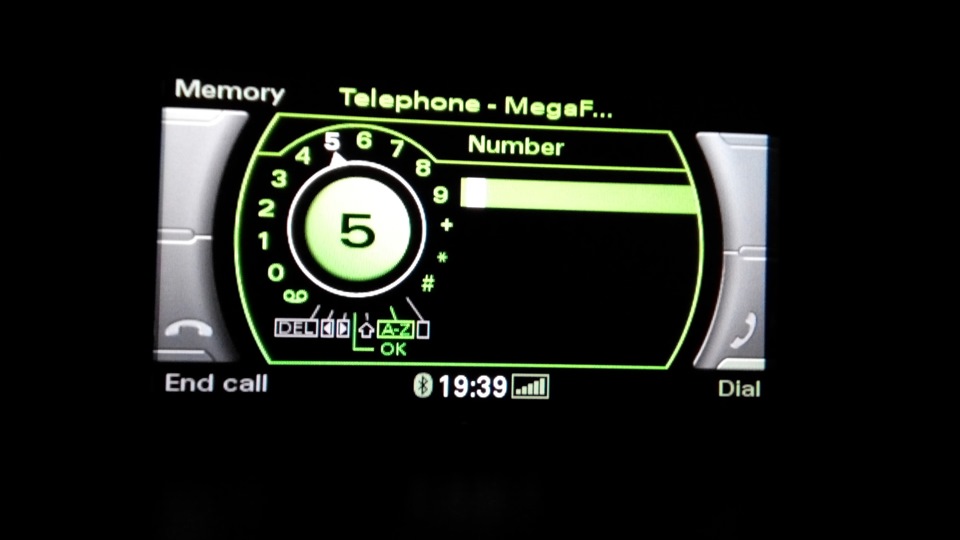

После всех манипуляций получаем
Всё рабочее в штатном исполнении.
Один минус:
тк магнитола на русском языке никак, в записной книге корректно отображаются имена только записанные на английском. Для себя я это как недостаток не считаю, по мне удобнее набрать абонента с телефона, это намного быстрее чем там искать, а вот разговаривать за рулём бесспорно удобнее с синезубым.
тк бардачок был вскрыт, в нём появился?! Свет! Я почему-то очень долго надеялся что там просто перегорела лампа, и не верил, точнее не хотел верить что в такой машине нет света в бардачке… Но это факт, просто дырка, даже плафона нет, хорошо хоть концевик установлен=)
Bluetooth для Audi Concert A4/A5/Q5 полное описание + UPD
много кто задаёт вопросы поэтому решил написать отдельный пост
итак, данный модуль подходит на все машины платформы B8 т.е. Audi A4-A5-Q5 Дорестайл и Рестайл
подключается к CAN шине магнитолы Audi Concert и звук будет идти ТОЛЬКО через АУКС, и на вашем экране авто будет надпись Внешний источник звука никаких других надписей не увидите) (номер звонящего НЕТ)
если у вас есть аукс в подлакотнике, то просто подключили мой девайс и все работает, если нет то нужно активировать через кабель «Вася диагност» или подобным.
сейчас все версии идут на чипе CSR8645 с поддержкой aptХ кодека.
если у вас концерт уже с блютусом ТО: могу предложить коробочку без поддержки гарнитуры т.е. можно будет только слушать музыку через блютус, а разговор будет идти через телефон через блютус ауди концерт! Т.Е. телефон одновременно будет подключен к двум устройствам
напоминаю управление с кнопок на руле
play/pause — (краткое нажатие на левое колесико)
следующий/предыдущий трек — левое колесико вверх вниз
клавиша voice справа
короткое нажатие при входящем звонке — ОТВЕТ
длинное нажатие при входящем звонке — Отклонить(сбросить)
короткое нажатие при идущем разговоре — положить трубку
длинное нажатие в режиме ожидания — набрать последний номер
Установка bluetooth Audi Concert A4 A5 Q5 штатная оригинальная громкая связь
Для установки штатного оригинального блока управления bluetooth Audi Concert в A4 B8, A5, Q5 потребуется следующий инструмент:
1) торцевая головка на 8 для снятия бардачка и магнитолы Audi Concert
2) пластиковая лопатка для снятия центральной панели
3) крючок для снятия центральных решёток
4) Torx T25 для снятия верхнего плафона освещения и боковой стойки
5) Torx T15 для снятия блока управления печкой
6) торцевая головка на 10 для подключения контакта земли
Очередность действий:
1) снять центральную панель вокруг дисплея, отключить кнопку аварийной остановки
2) снять центральные решётки, сбоку внутри есть отверстия для зацепа
3) снять панель климата climatronic, просто отщёлкнуть на себя, снизу есть отверстие
4) открутить 4 болта на 8 и извлечь Audi Concert, в разъём квадлока потребуется вставить зелёный коннектор 8X0035447A
5) снять боковую панель и открутить бардачок, 6 болтов на 8 (3 сверху, 2 снизу, 1 сбоку)
6) снять блок управления печкой Torx T15 и разместить блок 8T0862335D справка возле ног пассажира
7) снять плафон освещения, для этого открутить винт на Torx T25 внутри очёчника, разместить микрофон 4L1035711E как показано в видео
8) на правой стойке снять табличку AirBag, под ней открутить болт Torx T25, отщёлкнуть панель в сторону, полностью можно не снимать
9) прокинуть кабель с синим коннектором 6Q0972706 через стойку и потолок. Подключить к микрофону в плафоне

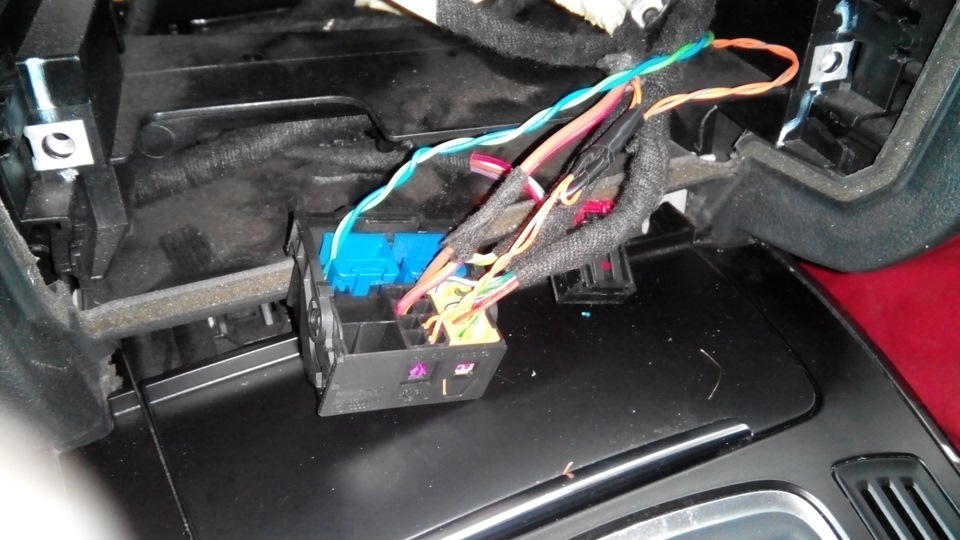

10) с правой стороны торпедо нужно подключить питание и CAN Bus. Словами передать трудно, о том как снимаются эти контактные группы смотрите в видео, везде нужно ориентироваться на розовые части. Самый правый блок контактов — CAN, нужно подключить оранжевый с фиолетовой полосой к 11H и оранжевый с коричневой полосой к 11L
11) снимается средний блок с предохранителями и в свободный слот вставляется красный провод питания с большим зажимом, подключается предохранитель на 7,5А
12) коричневый провод «земля / минус» подключается к свободному болту без краски, откручивается торцевой головкой на 10
13) подключаем большой разъём 4E0972144 и антенну 8P0035503M в блок управления 8T0862335D
14) всё подключаем обратно (климат, концерт, блок управления печкой, плафон) и пробуем закодировать с помощью VAG-COM VCDS:
19 блок CAN Gateway — Installation List — Поставить галочку напротив «77 блок Telephone» — Нажать Save Coding — Сохраняем и выходим из блока
56 блок Radio — Coding 07 — Long Coding Helper — Byte 3 — поставить галочку в Bit 1 — Telephone CAN/Connection Monitoring — нажать Exit — нажать Do It! — ВСЁ!
Артикулы и ссылки на запчастей, которые я купил:

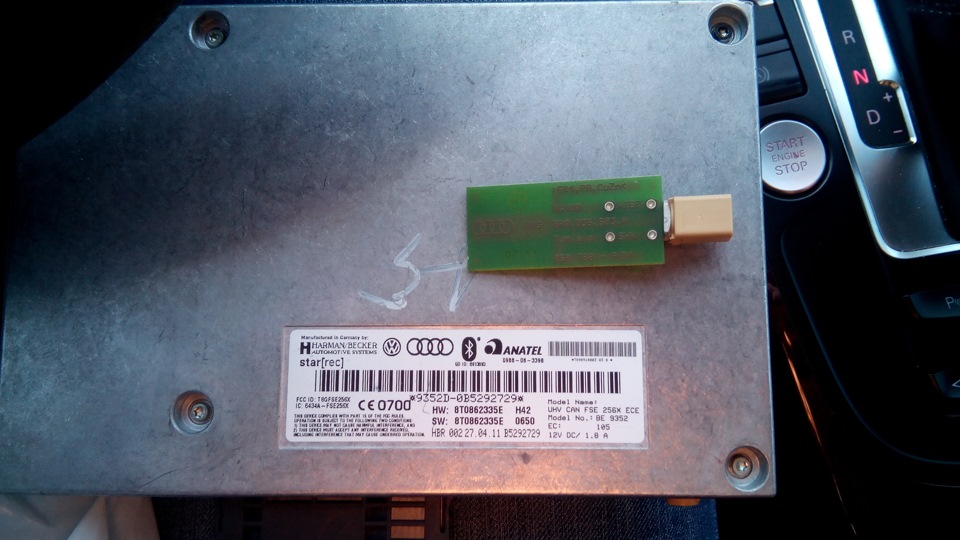

1) Блок управления bluetooth VAG 8T0862335D или 8T0862335E или 8T0862335F (антенна VAG 8P0035503M уже была в комплекте) euroauto.ru/firms/vag/8T0862335D/
2) комплект проводки ru.aliexpress.com/item/32914447020.html
ссылка на магазин aiduauto.ru.aliexpress.com/store/523203, если товар пропадёт
3) рекомендую купить еще такой набор инструментов для удаления проводов ru.aliexpress.com/item/32844850946.html
Список артикулов, если есть желание купить всё отдельно
— 8T0862335D или 8T0862335E или 8T0862335F
— микрофон 4L1035711E
— антенна 8P0035503M
— разъем в блок 4E0972144
— разъем в Concert 8X0035447A
— разъем для микрофона 6Q0972706
— пин в колодку предохранителей 000979227E (или N90732603)
— пин в блок 000979010E (61138369696 — контакт) — 8 шт
— пин разъем микрофона, Concert’a и шину Can Bus 000979009E (N90764701 — контакт) — 6 шт.
— провода c сечением 0,5 мм2
Видео по установке Bluetooth+CAN для A4/A5/Q5 concert
видеоблогер из меня никакой, но суть вроде ясна
видео для тех кто будет приобретать мой девайс)
дополнил файлом с картинами)
drive.google.com/file/d/1…c2KdP8LF/view?usp=sharing
Audi A5 Sportback 2010, двигатель бензиновый 2.0 л., 211 л. с., полный привод, роботизированная коробка передач — автозвук
Машины в продаже
Комментарии 20
Привет, ауди а4 b8 до рест, штатный блютуз не работает и не работал сколько владею авто, если приобрету твою коробку все будет работать, не будет проблем из-за сломанного штатного блютуза?и вопрос, блютуз называться будет q5?или а4?
Ссылку можно. Где заказать его?
Спасибо большое за девайс автору, пришо СДЭКом быстро, установил сам хотя достаточно рукожопый я, все работает и микро очень даже хорош. Автор «Кулибин» в хорошем смысле слова:)
Добрый день. Сколько стоит устройство. Ауди а5 2009 concert. Есть громкая связь. Как будет со штатным bt сочетаться?
Сделайте разъемы и продавайте китом, который будет болт-он. Пока хорошо, но не отлично.
Привет! Сколько стоит коробочка для Q5 Рестайл с вкусом в подлокотнике, но без громкой связи?
подойдет. но будет отдельный блютус. микрофон не обязательно)
Круто!) слушай, а в моей А4 нет нигде AUX, это нормально вообще?))) без аукса твой продукт работать будет или мне не видать блютуза в этой машине?) спасибо за ответ
§4.1.Музыка: Bluetooth + кнопки на руле.
Всем доброго времени суток.
Заказал я у kvaziigor блютуз модуль для Audi Concert.
Штатный блютуз есть, но телефон подключается только для вызовов. Хотелось музыку)
И тут ШОК: С Гродно(Белорусия) до Лабытнанги (Ямало-Ненецкий АО) дошло за 3 ДНЯ. ТК — Pony Express.
В двух словах: выбрав на машине режим AUX вы подключаетесь к этому модулю через блютуз и слушаете музыку без проводов. Качество звука не теряется абсолютно, мне показалось, что оно даже лучше чем через AUX. Огромный плюс в том, что работают кнопки на руле. Левым роликом можно переключать треки, кнопками можно ответить и сбросить звонок. Более подробно читайте у него в профиле
И вот я начал разбирать все как у него в инструкции для Audi Concert.

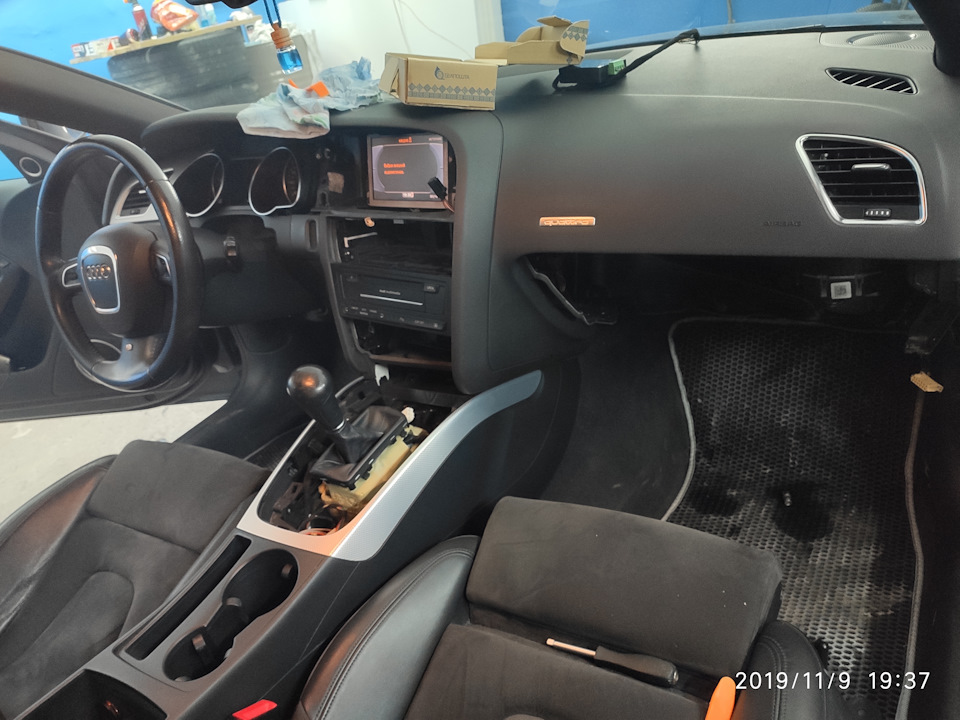

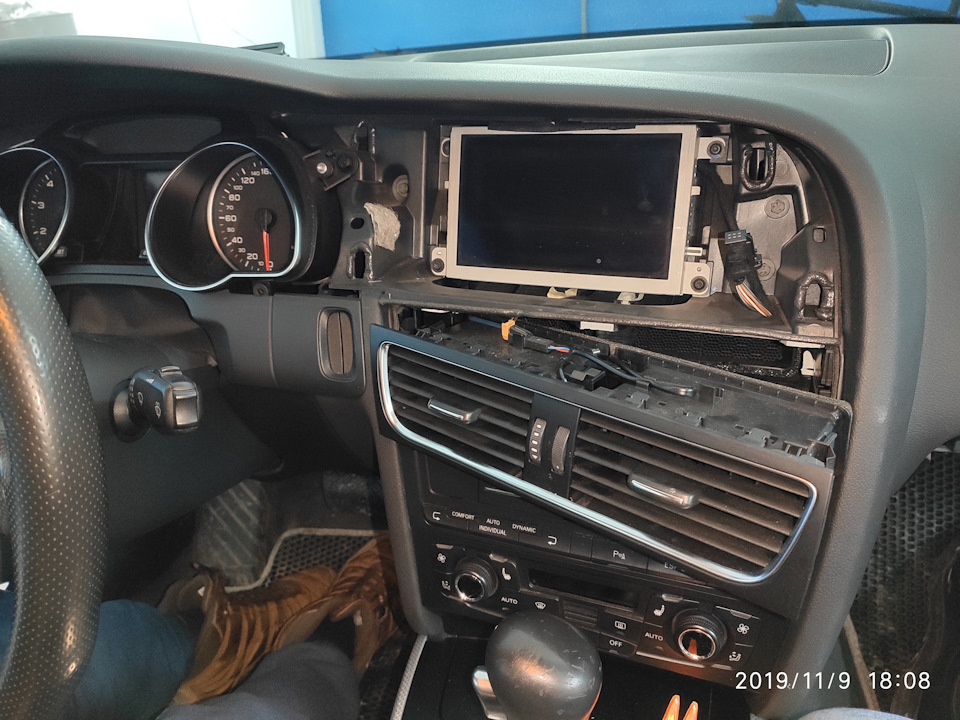

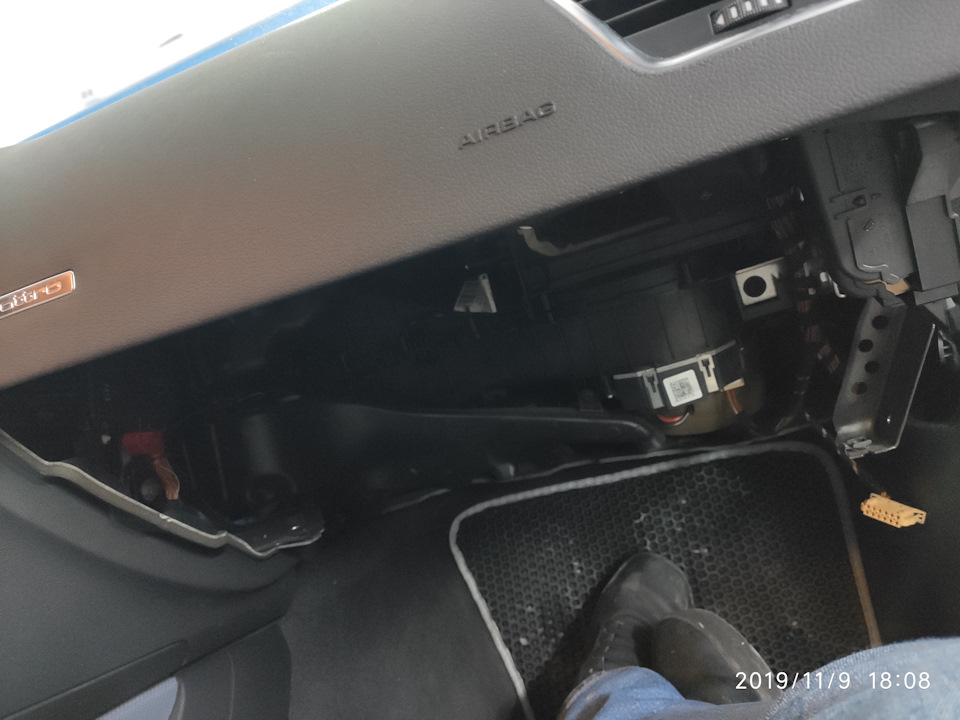

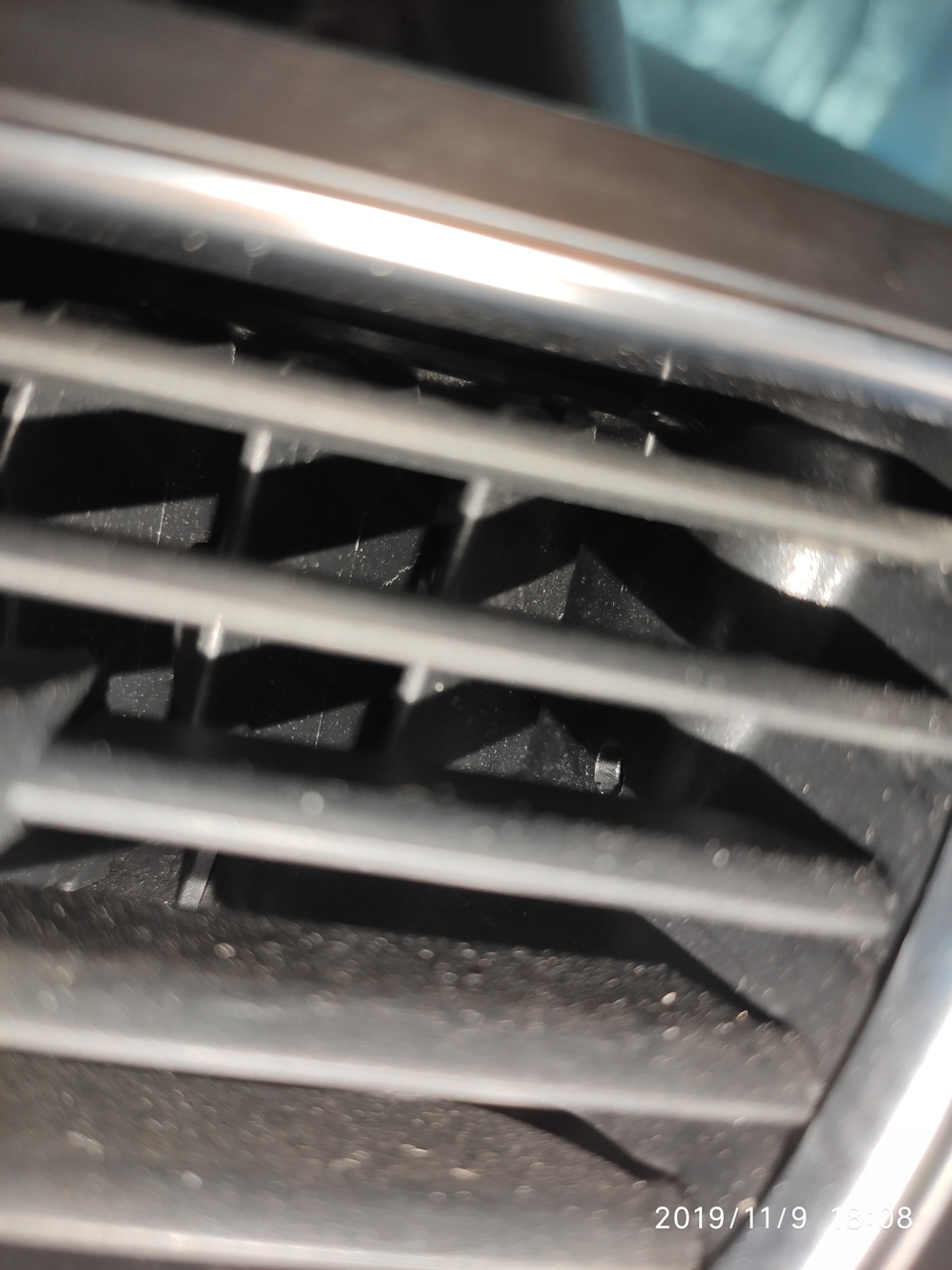

Снял бардачек, накладку с монитора, воздуховоды, отсоединил климат. Начинаю отсоединять саму голову ММИ и понимаю, что крепления не как в видео.

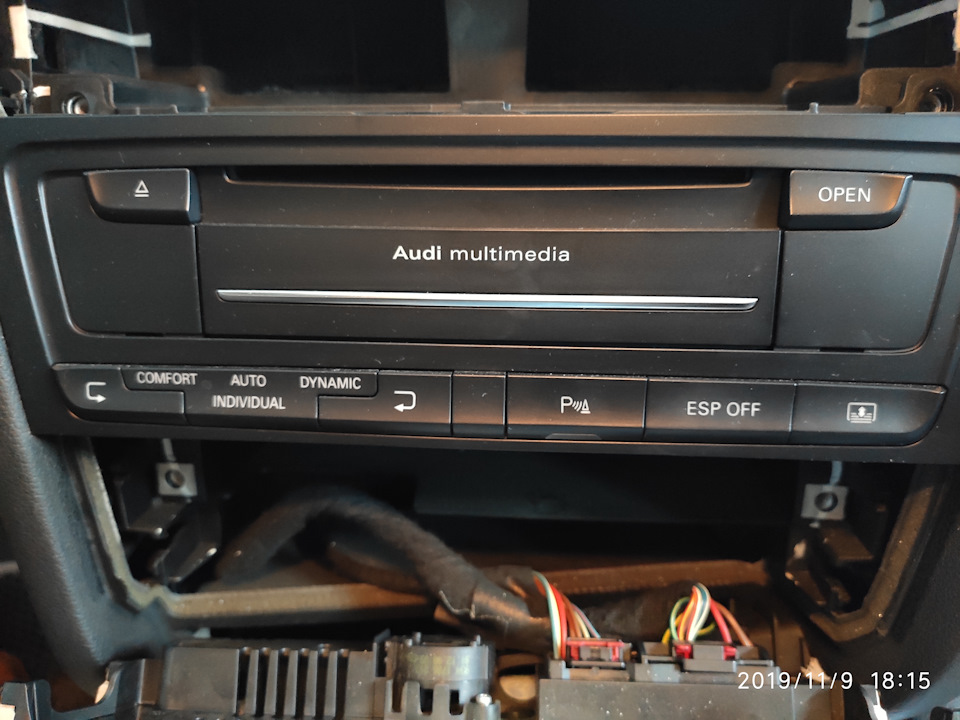

Читаю — а у меня не Audi Concert, а Audi Multimedia.

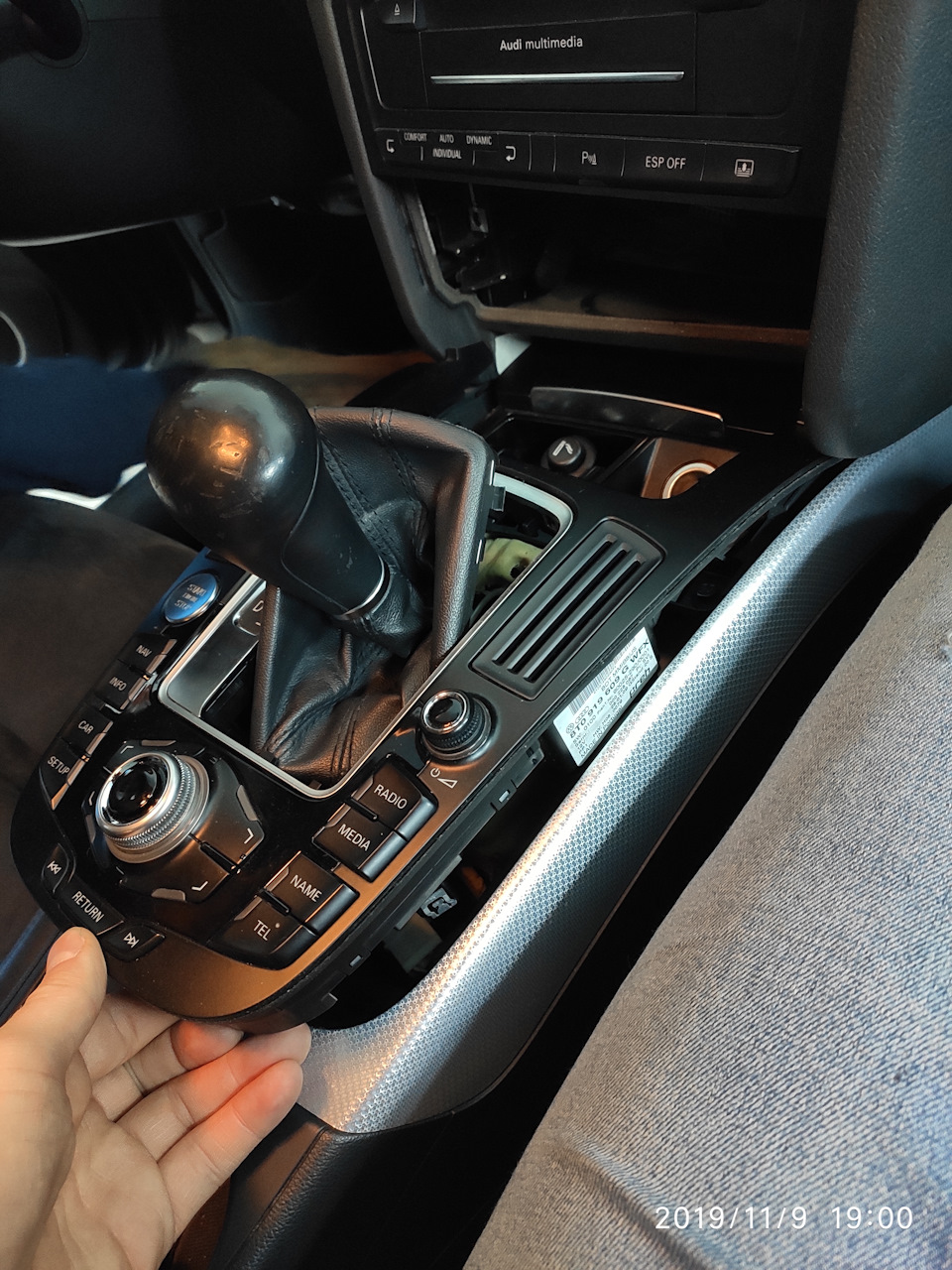

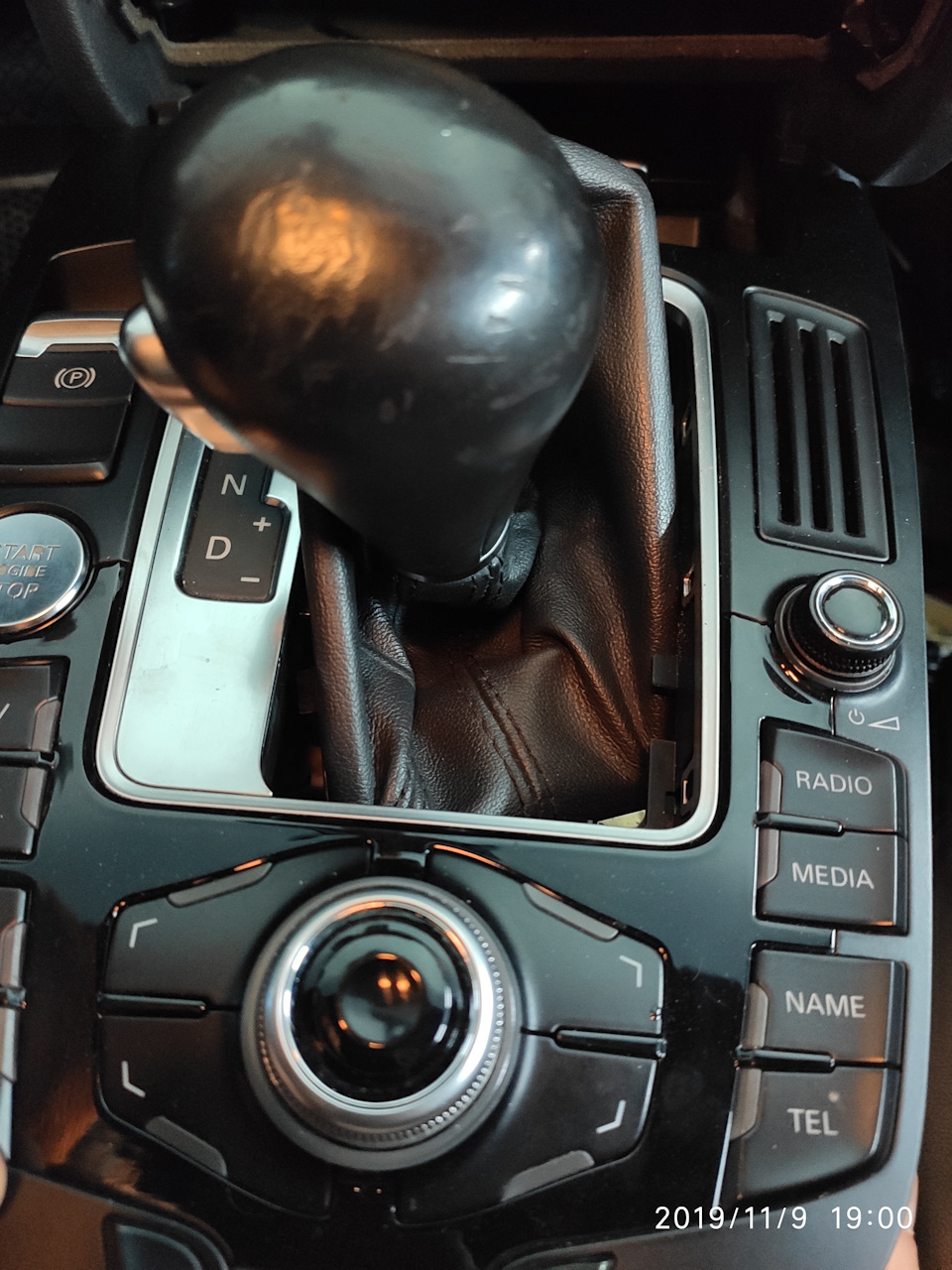

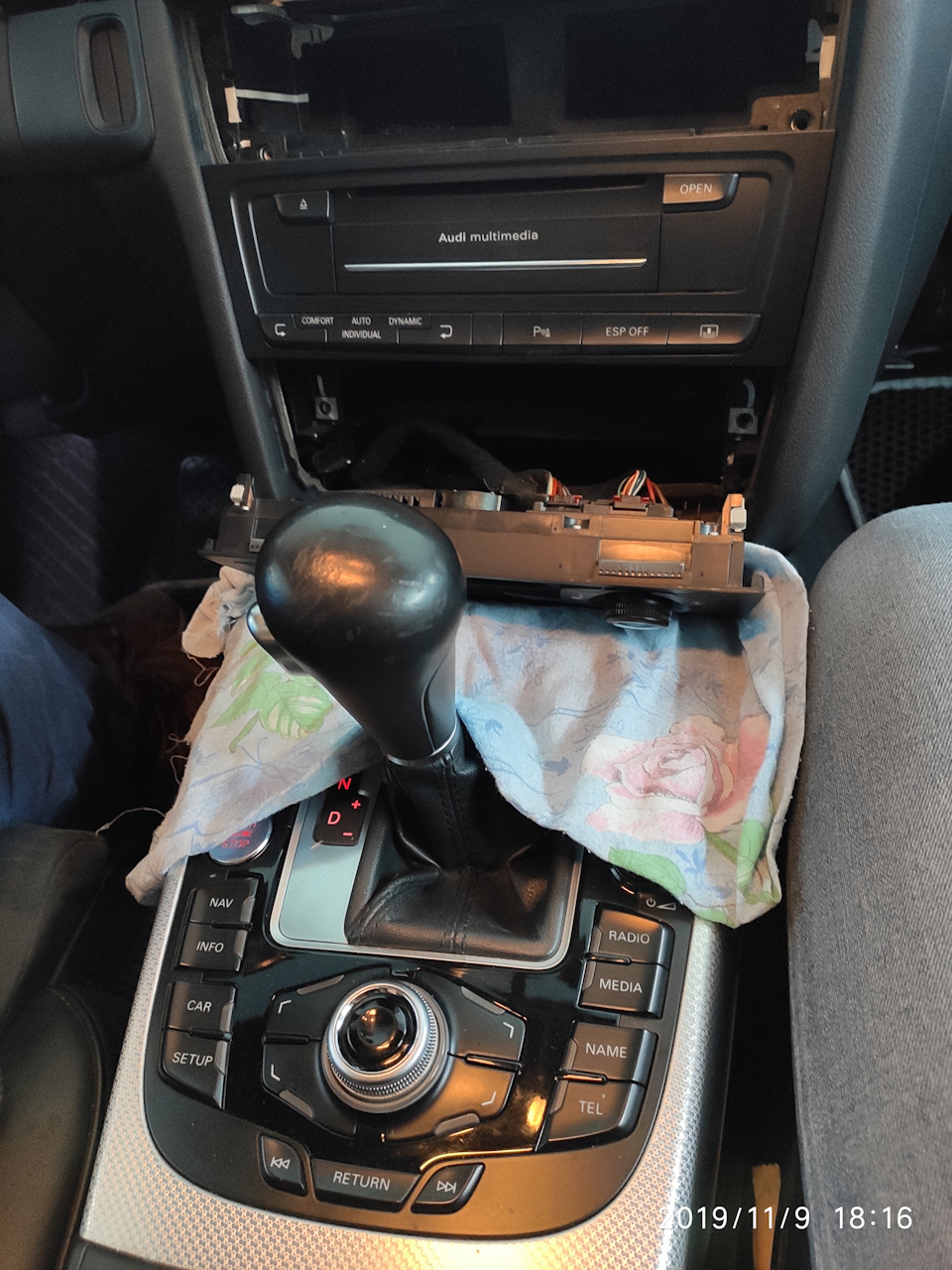

Отщелкиваем обшивку селектора КПП, дальше отщелкиваем панель кнопок мультимедиа, отсоединяем фишки ручника, кнопки старт-стоп и самой мультимедиа. И тут важный момент — ДЕКОРАТИВНУЮ ХРОМ НАКЛАДКУ СНИМАТЬ НЕ НАДО. Мы перецарапали все руки чтоб открутить 4 винта из восьми и потом поняли что этого делать не надо было. Да и закручивать их еще сложнее.

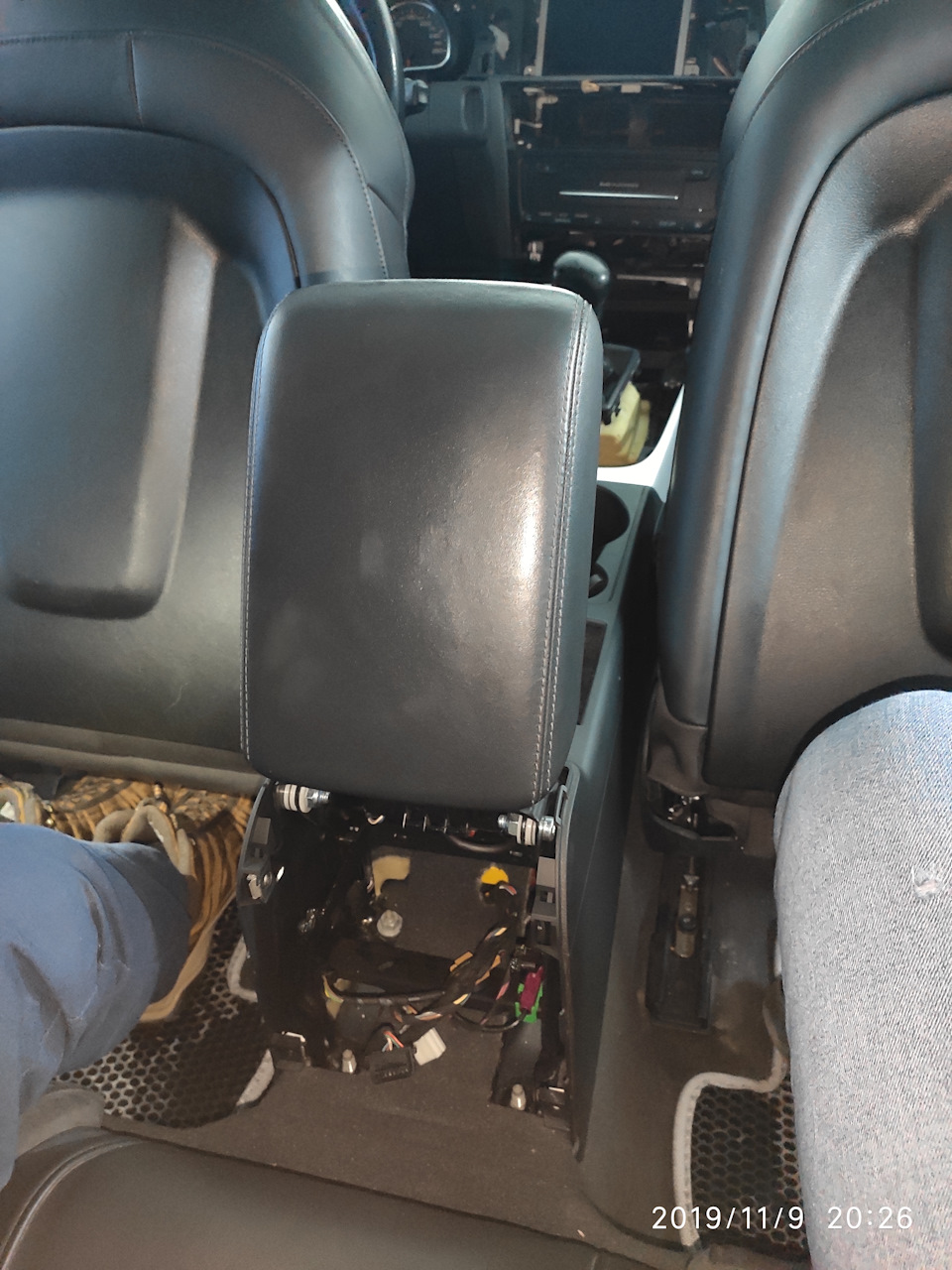

После снятия панели управления мультимедиа перемещаемся в заднюю часть салона.
Откручиваем винт слева, отщелкиваем лицевую часть. Вынимаем воздуховод и нам открывается фишка от AUX. Теперь нужно три провода просунуть с задней части в переднюю. Можно просто с передней части в сторону задней просунуть провод и толкать пока не вылезет сзади, удобнее делать вдвоем. Это чтоб удлинить провода из блока от kvaziigor до самого аукса. Это левый канал (желтый в блоке kvaziigor и в машине), правый канал (зеленый в блоке kvaziigor и красный в машине) и оплетки перевязав между собой соединяем с серым проводом в фишке аукса.
После сборки появилась вот такая проблема: на приборке загорелась лампочка AIRBAG. Кто может подсказать что я мог отсоединить или не подсоединить, что она у меня загорелась?
UPD: сбросил ошибки — погас индикатор)
