Как установить колокол на сигнализацию авто
сборка колокола сигнализации
В прошлом году запостил вот такой девайс www.drive2.ru/users/renoshnik/blog/799926/ и с того времени начал получать заказы на изготовление такого колокола. Однако сейчас всвязи с ростом цен на детали и курса доллара (дорожает международная пересылка) чаще заказывают просто прошитый контроллер. Проблема в том, что у многих заказчиков хоть и растут руки из нужного места но вот навыков в электронике маловато. Поэтому моя помощь в сборке по переписке превращается в комикс…
Сегодня решил сделать небольшую инструкцию по сборке колокола, расчитаную на пряморуких но не очень дружащих с электросхемами людей.
Начнём с того, что вы получили прошитый контроллер, что вам нужно ещё…

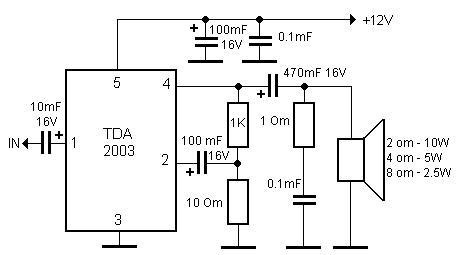

— сам колокол и СДкарта это естественно, далее нужно приобрести усилитель низкой частоты. Для примера я взял самый распространённый на TDA2003 которые с большой вероятностью можно купить в любом радио магазине.
вот так он выглядит в «железе»
там же купите линейный стабилизатор напряжения 78L05 www.chipdip.ru/product/kr1157en502a-00-08/ и панельку для микросхемы на восемь ножек.
примерно вот такой набор у вас получится

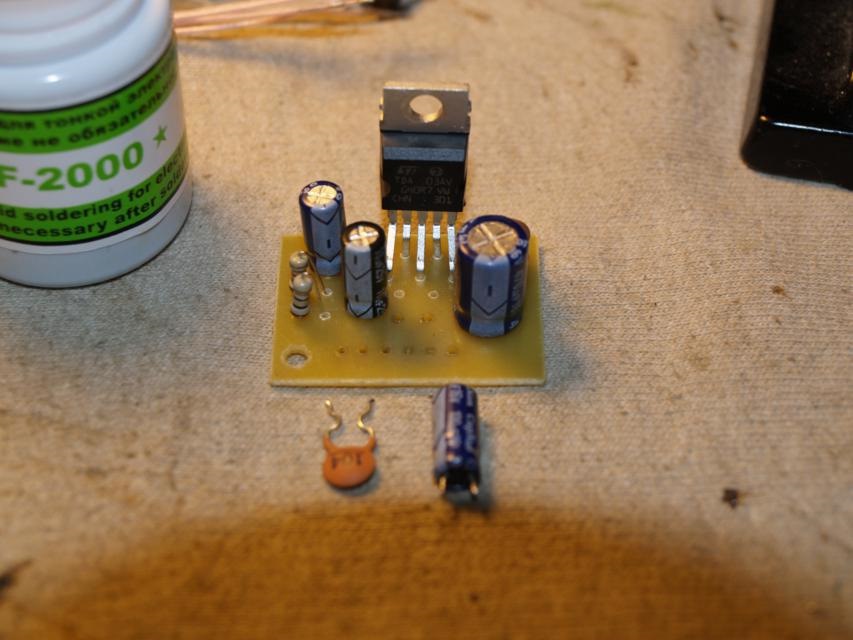

первым делом выпаиваем в УНЧ два конденсатора по питанию

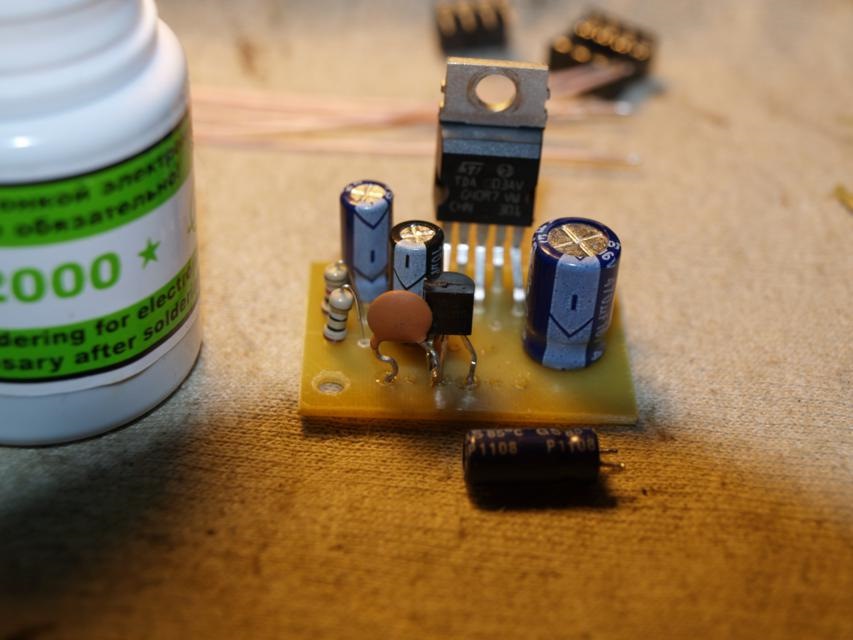

на освободившемся месте монтируем 78L05 чтобы получить напряжение для питания контроллера и СДкарты.

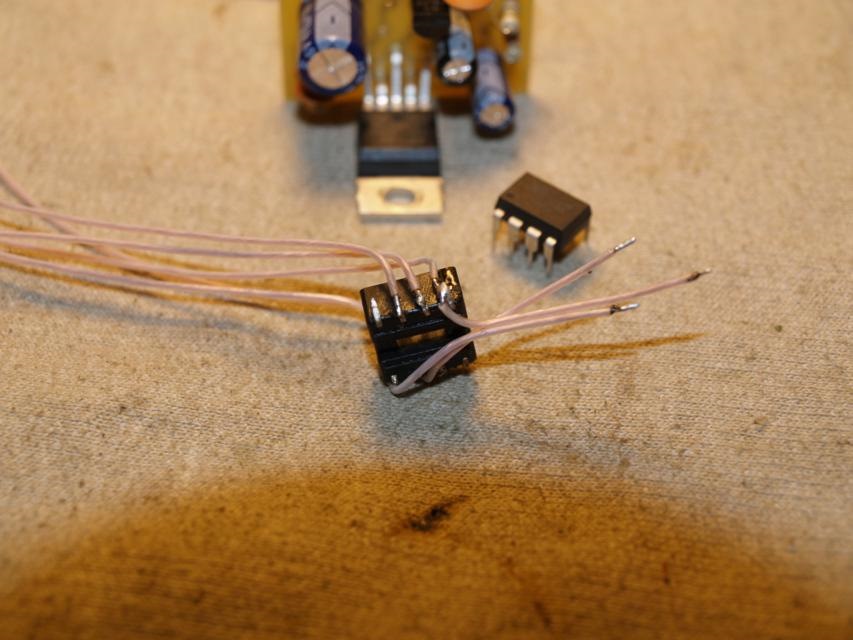

далее подпаиваем к ножкам панельки провода ( 6 шт — 10 см ) для соединения с СДкартой и провода ( 3 шт — 3 см ) для подключения к УНЧ. паяем в соответствии со схемой f-a.d-cd.net/2c42dc4s-960.jpg

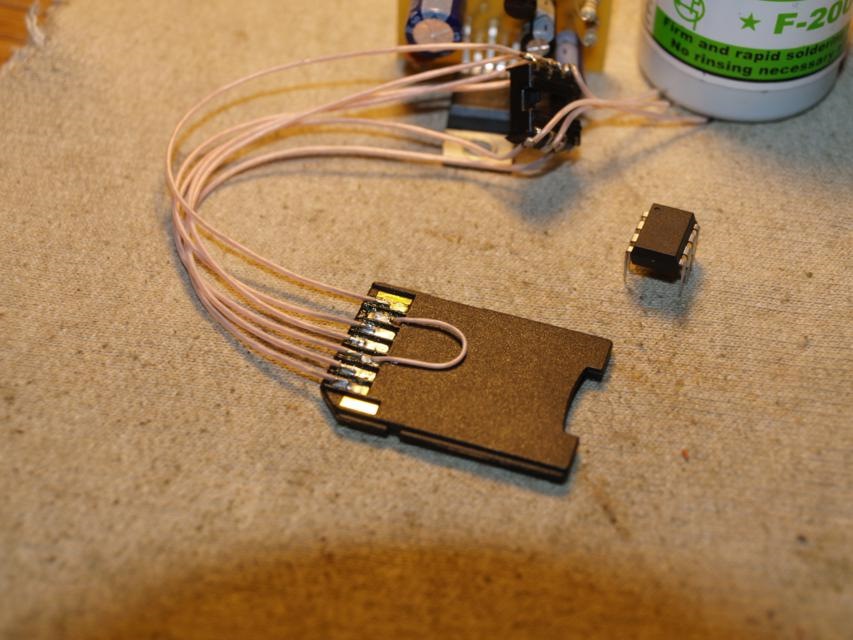

соединяем с СДкартой
после этого НЕ устанавливая контроллер и микроСДшку подаём напряжение 12 вольт и проверяем наличие напряжения 5 вольт на панельке микросхемы, для успокоения проверим ещё наличие 5 вольт на СДадаптере.
Если всё нормально, тогда в панельку вставляем контроллер и микроСДшку в адаптер, водключаем колокол и снова подаём напряжение 12 вольт, если всё работает тогда поздравляю с успехом…
После этого можно затянуть контроллер в термоусадку…

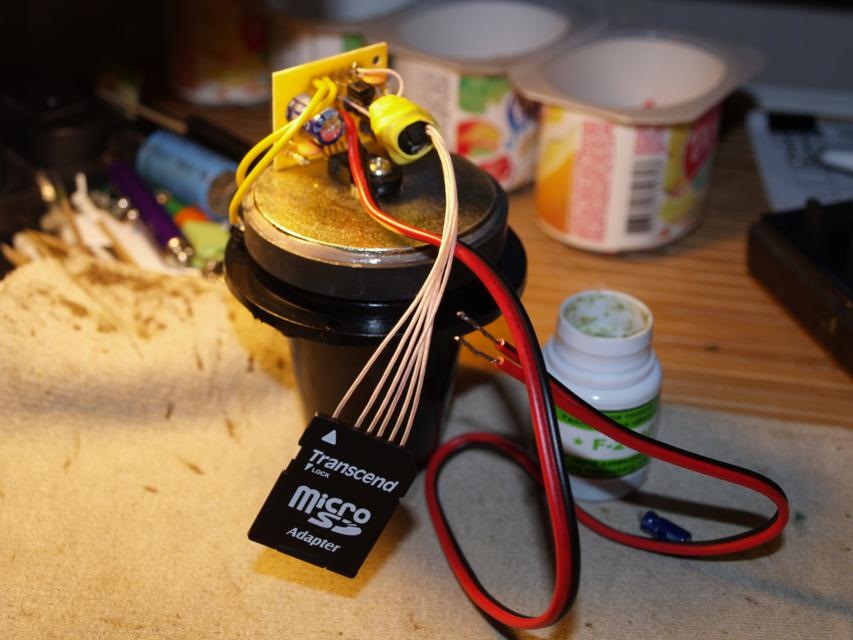

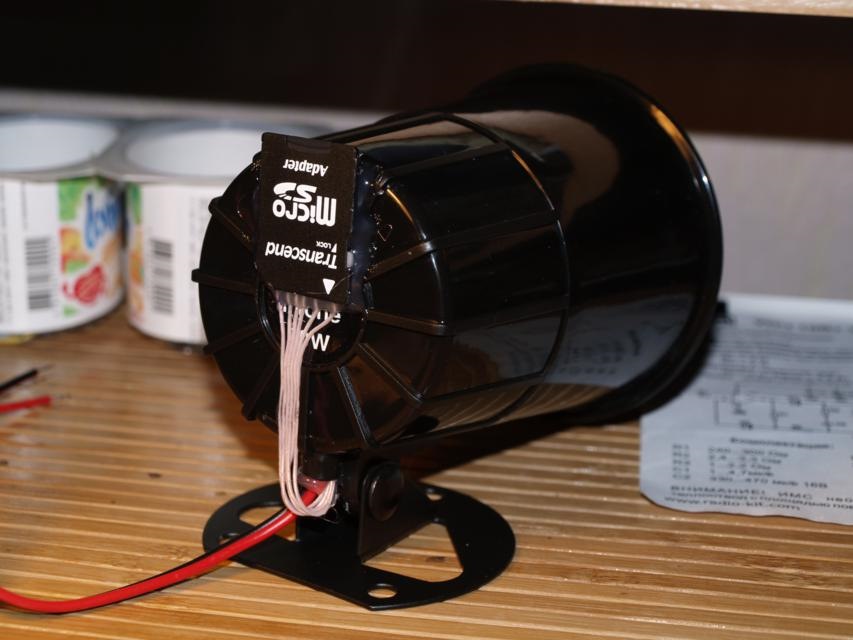

и собрать девайс для использования…
Повторюсь, что я не мастер эпистолярного жанра если, что-то упустил спрашивайте, буду корректировать и уточнять текст…
Подключение сигнализации к клаксону
Когда сигнализации только появились, это был атрибут роскоши, признак богатой комплектации и вообще показатель статуса владельца. При установке на не оснащенные ею автомобили, считалось нормальным просверлить торпеду в самом видном месте для мигающего светодиода. Престижной считалась и сирена. Можно было выбирать разные мелодии. Нужно было выбирать разные мелодии, это был способ выпендриться. Мода.
Сейчас комплект сигнализации стоит 1-2 т.р. и позволить его может себе любой дурак. И не смотря на то, что сама сигнализация в 2019 году является дешевой альтернативой бесключевого доступа, многие до сих пор относятся к ней как к атрибуту роскоши. Так же дырявят торпеду, сверлят брызговик для крепления на саморезы дурацкой дуды из комплекта, вандально вкрячивают в разрез проводки копеечное китайское реле. Видимо, сохранилась вера в сигнализацию из 90-х, которая делила машины на запорожцы и мерседесы. С помощью установки сигнализации владельцы старых помоек до сих пор пытаются доказать кому-то, что их машина чего-то стоит. Ничего она не стоит — 30 тысяч без сигнализации, 31 с сигнализацией.
Да, как вы уже догадались, мое бедное такси попало в категорию машин, на которые сигнализация ставилась любой ценой. Надо отдать должное владельцам — уровень интеллекта не позволял им найти место для крепления блока сигнализации, потому кузов и пластик в салоне для этих целей не дырявились. Зато к поворотникам каждый считал нужным подключиться заново, не оглядываясь на опыт предшественников.
Десятки метров (примерно 30-40) проводов, китайский парктроник, электропомпа, LAN кабель, 2 антенны и прочие разветвители прикуривателей — я думал это весь помойный электропакет, доставшийся мне с машиной. Однако только сейчас я заметил еще одну важную деталь из этого набора колхозника:
Вы замечали, с каким звуком ставят на охрану автомобили Е-класса? Во-первых, это процесс беззвучный. Во-вторых, если звук таки есть, то это звук клаксона. А собственно, чем Волга хуже?
1) Загуглить инструкцию на свою сигнализацию и посмотреть, есть ли у неё отрицательный канал на сирену. Если нет, то загуглить, как перепрограммировать сигнализацию на управление сиреной по минусу. На моей бомж-сигнализации (от предыдущих владельцев) программирования нет и переключение осуществляется перемычкой на плате. Пример обозначения на схеме:
2) Подключить минусовой (или плюсовой, ставший минусовым) управляющий провод на реле клаксона Волги. По заводской схеме — к голубому проводу клеммы 86.
3) Продать сирену газелистам, они любят всяким хламом машину пичкать.
Ставите машину на охрану — она кратко бибикает 1 раз, снимаете — 2. Пинаете по колесу — гудит, как будто звоните в регистратуру (занято). Место под капотом сэкономлено, лишние сопли удалены, друзья удивляются, девушки улыбаются, соседи завидуют, бабки ворчат, в общем жизнь налаживается. Рекомендую.
сборка колокола сигнализации
В прошлом году запостил вот такой девайс www.drive2.ru/users/renoshnik/blog/799926/ и с того времени начал получать заказы на изготовление такого колокола. Однако сейчас всвязи с ростом цен на детали и курса доллара (дорожает международная пересылка) чаще заказывают просто прошитый контроллер. Проблема в том, что у многих заказчиков хоть и растут руки из нужного места но вот навыков в электронике маловато. Поэтому моя помощь в сборке по переписке превращается в комикс…
Сегодня решил сделать небольшую инструкцию по сборке колокола, расчитаную на пряморуких но не очень дружащих с электросхемами людей.
Начнём с того, что вы получили прошитый контроллер, что вам нужно ещё…
— сам колокол и СДкарта это естественно, далее нужно приобрести усилитель низкой частоты. Для примера я взял самый распространённый на TDA2003 которые с большой вероятностью можно купить в любом радио магазине.
вот так он выглядит в «железе»
там же купите линейный стабилизатор напряжения 78L05 www.chipdip.ru/product/kr1157en502a-00-08/ и панельку для микросхемы на восемь ножек.
примерно вот такой набор у вас получится
первым делом выпаиваем в УНЧ два конденсатора по питанию
на освободившемся месте монтируем 78L05 чтобы получить напряжение для питания контроллера и СДкарты.
далее подпаиваем к ножкам панельки провода ( 6 шт — 10 см ) для соединения с СДкартой и провода ( 3 шт — 3 см ) для подключения к УНЧ. паяем в соответствии со схемой f-a.d-cd.net/2c42dc4s-960.jpg
соединяем с СДкартой
после этого НЕ устанавливая контроллер и микроСДшку подаём напряжение 12 вольт и проверяем наличие напряжения 5 вольт на панельке микросхемы, для успокоения проверим ещё наличие 5 вольт на СДадаптере.
Если всё нормально, тогда в панельку вставляем контроллер и микроСДшку в адаптер, водключаем колокол и снова подаём напряжение 12 вольт, если всё работает тогда поздравляю с успехом…
После этого можно затянуть контроллер в термоусадку…
и собрать девайс для использования…
Повторюсь, что я не мастер эпистолярного жанра если, что-то упустил спрашивайте, буду корректировать и уточнять текст…
Как подключить колокол к сигнализации
В конференциях часто встречаются вопросы о типах сирен, их взаимозаменяемости и подключении. В этой статье изложены некоторые мысли на тему простых сирен, в надежде, что это пригодится кому-либо при установке или замене сирены.
Очень важно: подключая массу сирены желательно всегда использовать приваренный штатный болт или гайку на кузове.
Простые сирены.
Простые или не автономные сирены часто называют колокольчиками, они бывают одно тональными, много тональными, различаться по мощности и форме корпуса. Но общее у них – это всего два провода для подключения. Чаще всего черный провод подключается на массу, а красный к сигнализации. Точное подключение лучше проверять по схеме установки сигнализации. Бывают сигнализации, которые управляют сиреной по сигналу минус (масса), например Clifford Cyber 5. В таких случаях плюсовой провод сирены подключают к положительной клемме аккумулятора с использованием предохранителя.
Большой недостаток этих сирен в том, что обрезав провода сирена замолкает, как и в случае если будет скинута клемма аккумулятора или он будет разряжен.
Но есть и достоинства – эти сирены могут быть компактными и не требующими обслуживания, а значит, их можно спрятать в малодоступные места. Такие сирены удобно ставить как дополнительные, заменять ими стандартные автономные сирены или устанавливать их скрытно в салоне автомобиля.
Конечно, есть и исключение, Клиффордовские сирены типа Medalion или тому подобные, которые представляют собой динамик. Но выводятся они из строя аналогичным способом.
Если Ваша сирена много тональная, то количество тонов можно уменьшить до одного или выбрать понравившиеся. На некоторых моделях на корпусе сирены есть окошко закрытое резинкой, под ней располагается шесть перемычек – джамперов их удаление отключает соответствующий тон сирены, более поздние модели имеют перемычки на плате в виде проволочек или печатных проводников, разрезание которых приводит к аналогичным результатам.
Обычно потребление таких сирен не превышает 2А.
Любые простые сирены взаимозаменяемы. Ими так же можно заменять автономные сирены с выполнением соответствующего подключения в зависимости от сигнала управления.
Встречающиеся дефекты этих сирен проявляются в виде тихого звука или полностью его отсутствия.
Работоспособность сирены проверяется подачей сигнала (+) с клеммы штатного АКБ на красный провод сирены, в этом случае второй провод сирены должен быть надежно подключен к массе автомобиля. Если сирена управляется сигналом массы, то подачей этого сигнала на черный провод сирены, при этом на второй провод должен быть надежно подключен в (+) клемме аккумулятора с использованием предохранителя.
Заметим, что провод массы сирены всегда бывает черного цвета, а провод управления сигналом (+) может быть другого цвета, например белым как в сигнализациях Scher-Khan.
Если сирена заработала при подаче сигнала, значит неисправность заключается либо в обрыве провода управления от сигнализации, либо в выходе из строя управляющего транзистора. Целостность провода проверяется подачей управляющего сигнала на провод непосредственно идущий от разъема сигнализации. Исправность транзистора проверяется пробником состоящим из светодиода и резистора. При положительном управляющем сигнале к выходу сигнализации на сирену последовательно подключается резистор номиналом 1кОм, к резистору анод светодиода ( в виде треугольника изображаемых на схемах), катод светодиода подключается на массу (на схемах изображается черточкой). При отрицательном управлении катод светодиода подключается на выход сигнализации, анод к резистору, а другой вывод резистора к положительной клемме АКБ. При исправном выходном транзисторе и включении сигнала паники, светодиод должен загораться.
Если сирена не заработала при прямой подаче управляющего сигнала, значит причина неисправности кроется в самой сирене. Это может быть обрыв катушки динамика, выход из строя транзисторов выходного каскада сирены или схемы формирования тональности. При тихом сигнале сирены возможно частичное выгорание выходного каскада, либо попадание воды в отражающий дефлектор сирены. Последняя причина устраняется сверлением небольшого отверстия в дефлекторе сирены.
Очень важно: подключая массу сирены желательно всегда использовать приваренный штатный болт или гайку на кузове.
Стандартные автономные сирены.
Стандартными мы их называем, что бы отличить от сирен модели Clifford, Cobra, Sikura и др. Отличие автономных сирен от тех что были описаны в предыдущей статье, в наличии сервисного ключа и встроенного аккумулятора, а так же четырех проводов для управления и питания.
Отключение ключом автономной сирены не является отключение сигнализации и её блокировок, за исключением специфических сирен и моноблочных сигнализации. Два последних типа отличаются наличием более четырех проводов управления и питания.
Всегда присутствуют красный и черный провода, они соответственно подключаются к плюсу АКБ и к массе автомобиля. С массой понятно, об этом было сказано в самом начале. Плюс подключается к питающему проводу сигнализации и как можно ближе к разъёму. Поясню для чего. Первое – сирена будет защищена предохранителем, второе – если перерезается жгут сигнализации идущий под капот, то автономная сирена сразу включит сигнал из-за потери питания (при условии, что она была включена ключиком).
Остались еще два провода, которые и вызывают вопросы – куда их подключать. Обратите внимание, что при проверке сирены, а именно при подключении плюса и массы она не кричит, причем не зависимо от того, включен ключик или нет. Вот для того чтобы сирена закричала и служат эти два провода. Обычно их подписывают «positive trigger» – положительный триггер и «negative trigger» – отрицательный триггер. Один из этих проводов подключается соответственно к проводу управления сигнализации. Если в режиме «Паника» на проводе появляется сигнал (+), то используется положительный триггер, а если сигнал массы (-), то соответственно отрицательный триггер. При таком подключении сирены основное потребление идет по проводу питания от аккумулятора, а от сигнализации только слаботочное управление. И в этом случае можно подключить при желании дополнительную простую сирену.
Некоторой разновидностью автономных сирен, конечно с оговоркой, можно привести как то, что есть сирены даже с выключенным ключом при подаче сигнала на управление могут кричать. Другие же необходимо обязательно включать ключиком.
Достоинством этих сирен, как было сказано выше, является то, что обрезав провода сирена продолжает кричать за счет собственного аккумулятора. Конечно она кричит несколько тише, но от этого угонщику не легче. А при хорошем внутреннем аккумуляторе может кричать довольно долго, хотя ночью будет достаточно и пяти минут, что б выполнить свою функцию. Состояние внутреннего АКБ сирены, желательно изредка проверять, отсоединяя клемму штатного АКБ или вынимая предохранитель сигнализации при включенной ключиком сирене, что б это достоинство не превратилось в недостаток.
О недостатках. Поскольку есть ключик и замочек, значит должен быть доступ к сирене, и при этом её далеко не спрячешь. Внутренние аккумуляторы сирены могут разрушаться при этом сирена превратиться в простую из автономной, или хуже того начнет потреблять повышенный ток, тем самым, разряжая штатный АКБ.
Проверить исправность сирены и выходного каскада сигнализации можно по методике изложенной в конце статьи о простых сиренах. С той лишь разницей, что питание на красном проводе должно обязательно присутствовать, а сигнал управления подается на соответствующий вход для проверки работоспособности сирены. Остается дополнить только то, что возможна неисправность замка сирены, который иногда рассыпается или сворачивается, что вызывает невозможность либо включения или выключения сирены.
Схемы подключения сирен:
Для проверки работоспособности сирен – проводник с точкой «А» является местом подачи сигнала управления. Методика проверки описана в статье про обычные сирены. Обязательным условием является присутствие питания и массы на проводах сирены.
А) Подключение сирены с положительным управлением от сигнализации. Пунктиром изображено возможное подключение дополнительной простой сирены.
При замене автономной сирены на простую, по схеме в точке «А» отключается управление от автономной сирены, и простая сирена становится основной. Провод питания автономной сирены заизолировать.
Б) Подключение сирены с управлением сигналом массы. Пунктиром изображено возможное подключение дополнительной простой сирены.
При замене автономной сирены на простую, по схеме в точке «А» отключается управление от автономной сирены, и простая сирена становится основной. Провод питания автономной сирены заизолировать.
В) Подключение автономной сирены с защитой от отключения разъема сигнализации. На схеме показано два варианта.
Первый – с использованием штатного разъема. Если в разъеме есть неиспользуемый провод – например положительный триггер дверей или выход на дополнительный канал, то отрезав печатный проводник можно подпаять навесную перемычку внутри платы. Этот контакт станет проводом питания автономной сирены и при пропадании питания сирена включится за счет встроенного аккумулятора.
Второй вариант – если внутри сигнализации к контакту питания припаять провод и вывести в жгут сигнализации, то получается одинаковый результат при обрыве провода или отключении разъема.
Аналогично можно защитить сирену с управлением по массе.
Г) Подключение нескольких сирен.
Используя эту схему можно подключить несколько дополнительных простых сирен, спрятав их например в салоне, багажнике или в труднодоступных местах под капотом. Предохранитель 15 Ампер – является основным для питания дополнительных сирен, реле развязывает выход сигнализации по току. Трехамперные предохранители на каждую из доп. сирен нужны в случае если угонщик находит сирену и замыкает провода, меньший номинал предохранителя данной сирены сгорит, а остальные останутся работать. В аварийном случае общий предохранитель можно отключить.
Т.к. питание автономной сирены берется от общего питания сигнализации, то и в этом случае ее можно защитить по схеме (В).
Варианты подключение Smart Sirena.
Подключение штатного колокола к SMART SOUND BOX.
Нажмите на картинку, для её увеличения.
Стандартная схема подключения музыкальной сирены, для замены звуков сигнализации.
Подключение кнопки к музыкальной сирене, для использования её в качестве СПЕЦ сигнала..
Озвучка события, движение машины задним ходом. Подключение SMART SIRENA к датчику заднего хода.
Подключение сирены к концевику, с инверсией сигнала.
К SMART SOUND BOX можно подключить, два колокола или динамика.
На сегодняшний день сигнализация на машине для многих не только охранная система, которая препятствует угону автомобиля, но и устройством, позволяющим удобно эксплуатировать авто. Такая сигнализация, как Alligatorимеет целый ряд дополнительных функций (автозапуск двигателя, открывание стекол, багажника и т. д), которые, несомненно, радуют автолюбителя и доставляют максимальный комфорт от использования.
Установка автосигнализации Аллигатор: основные элементы
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
Схема монтажа сигнализации Аллигатор базируется на том же принципе что и аналогичные охранные системы, а при знании некоторых технических особенностей, произвести установку можно собственными руками. Настройка сигнализации Аллигатор производится в соответствии с основными положениями инструкции. Но лучше всего все же обратиться к специалистам за помощью. Настройка Аlligator специалистами позволит избежать проблем с системой.
Установка основного блока сигнализации Аллигатор производится под приборной панелью. Концевик, служит для обеспечения безопасности капота, поэтому его крепят под капот авто. При нахождении капота в закрытом положении свободный ход штока выключателя должен составлять не менее 6 мм. Установка концевика Аlligator на багажник осуществляется аналогичным путем.
Сирену сигнализации Аллигатор желательно установить под капотом, но важно, чтобы на нее не попадала влага.
Это обусловлено тем, что влага может вызвать окисление контактов, что приведет к определённым трудностям в работе. Именно поэтому сирену желательно дополнительно обеспечить материалом, который препятствует паданию воды в ее элементы. Также нельзя размещать сирену рядом с деталями, которые могут сильно нагреваться. В роли крепежного средства для этого элемента автосигнализации Аlligator выступает специальный кронштейн.
Подключение сигнализации Аллигатор: дополнительные элементы
Светодиодный индикатор обычно располагают в одном из верхних углов лобового стекла. Индикатор обычно крепится при помощи двухстороннего скотча. Ноесли хочется закрепитьэлемент на приборной панели, то понадобится предварительно сверлить в ней отверстие диаметром в 7мм.
Датчик удара лучше всего расположить на твердой поверхностипереборки, которая отделяет салон от двигательного отсека.Установка этого элемента сигнализации Аллигатор осуществляется при помощи 2-х винтов, помимо этого, прибор необходимо так разместить, чтобы потом можно было добраться до его регулировочных резисторов. Весьма важно правильно расположить датчик температуры Аlligator.
Лучше всего датчик температуры закреплять под капотом. Обязательно стоит учитывать, что датчик температуры должен крепиться к резиновой части радиатора.
Это обусловлено тем, что этот сенсор может реагировать не только на изменение температуры охлаждающей жидкости, но и на показатели металлических элементов. Крепиться датчик температуры при помощи стяжек.
Модуль приёма-передачи Аlligatorжелательно установить в области лобового стекла. Это необходимо для того чтобы дальность связи была максимальной. Ни в коем случае не стоит устанавливать этот модуль на боковые стойки, так как воздействие сильной вибрации может нарушить работу данного устройства. В случае если лобовое стекло обработано отражающим покрытием, датчик Аlligatorможно разместить в задней части авто. Приемопередающий датчик крепится при помощи липкой ленты.
Схема подключения сигнализации Аллигатор – нижние контакты
Нижний ряд разъема сигнализации отвечает за подключение основных элементов. Схема подсоединения следующая:
Схема сигнализации Аллигатор: правила подключения верхнего ряда контактов
Верхний ряд отвечает за подключение дополнительных контрольных элементов. Схема подключения такой автосигнализации, как Аллигатор следующая:
Предназначение следующих разъемов сигнализации фирмы Аллигатор:
Черный служит для подключения к приемо-передатчику.
Белый присоединяется к сенсору удара.
Белый присоединяется к индикатору сигнализации;
Синий присоединяется к сервисной кнопке «Valet».
