Как установить выключатель массы аккумулятора на авто
Выключатель массы на автомобиль за 5 минут (защита аккумулятора от саморазряда)
Почему так не стоит делать, см. в комментариях! НЕ ПОВТОРЯТЬ, ОПАСНО!
Такая ситуация, что машиной пользуюсь в основном по выходным, все остальное время она стоит в гараже, при этом зимой за пять дней аккумулятор саморазряжается до такой степени, что машину уже не завести (постоянно возникает необходимость подзаряжать аккумулятор, чтобы завестись).
В последнее время это явление начало напрягать, особенно когда опаздываешь, прибегаешь в гараж, заводишь автомобиль, а он никак.
В итоге, что же делать? – как решить данную проблему.
По началу размыкал контакт с АКБ когда ставил автомобиль, но это неприятно, особенно когда отличный японский автомобиль, а ты там постоянно что-то крутишь, оттягиваешь, подкладываешь, при этом изнашивается контакт, да и вообще начало напрягать.
Думай, думай голова … В итоге придумал такую конструкцию – просто, быстро и удобно.
Установил данную конструкцию в разрыв «-» так как там были все предпосылки для успешной модернизации (минимум вмешательства в базовую конструкцию).
Для этого пришлось всего лишь открутить одну вставку и вставить в разрыв реечный автомат с проводом (ни сверлить, ни пилить не пришлось), а самое главное если вдруг в этом отпадет необходимость, можно все вернуть обратно без каких либо следов от данной модернизации (например, при продаже авто).
При этом провода крепятся на штатные болты. Здорово, великолепно …
И еще, думаю не обязательно брать такой мощный автомат (на 63А), можно взять такой с учетом предохранителей стоящих в автомобиле при этом плюсуя, предохранители основных систем работающих параллельно.
Как это сделать?, мне понадобилось следующее:
— DIN-реечные автоматы на большой номинальный ток, в частности 63А (взял самый дорогой, немецкий, за 404 р., при желании можно купить существенно дешевле, например индийский за 197 р.)
— стандартный провод массы от ВАЗ 21010, длиной 45 см, цена где-то 114,25 р.
— две прокладки — их можно изготовить раскроив старую автомобильную камеру, они необходимы для защиты автомата от излишней вибрации и повреждения при затягивании креплением АКБ.
Итого цена вопроса 518,25 р.
ВНИМАНИЕ:
Это все лишь мой личный опыт, данные работы должны производить только высококвалифицированные специалисты при предварительном согласовании с заводом изготовителем модернизируемого автомобиля!
Неправильное выполнение данных работ может привести к фатальной поломке оборудования или даже к смерти водителя и пассажиров! Каждый, кто воспользуется данным советом, берет всю ответственность за возможные последствия на себя!
Как установить выключатель массы на ВАЗ
Если вы собираетесь отправить на продолжительный простой автомобиль ВАЗ или другой марки, необходимо следовать определённым правилам. Один из пунктов – установка выключателя массы аккумулятора. Он надолго сохранит батарею в рабочем состоянии, предотвратив утечку жидкости. Кроме того, наличие этого узла послужит серьёзным препятствием для тех, кто попытается совершить угон. Рассмотрим, как установить выключатель массы на автомобиль ВАЗ своими руками. При этом предупреждаем: если у вас нет достаточных навыков, лучше обратиться за помощью к профессионалам.
С чего начать
Перед тем как установить выключатель массы, необходимо его подобрать в соответствии с техническими характеристиками авто. Сделать это можно в специализированной организации. Услуги в этом направлении предоставляет интернет-магазин, работающий от ООО «ВДС-Торг». Компания поставляет на рынок запасные части для автобусов «Богдан», «Эталон», «Атаман», а также для грузовых автомобилей «Тата», «Исузу». Здесь заинтересованный покупатель находит:
Обратите внимание на технологические нюансы
Хороший выключатель снабжается предохранителями и служит для обесточивания аккумулятора автомобиля. Именно это обстоятельство является дополнительной проблемой для потенциальных угонщиков. Если вы решили приобрести выключатель массы, следите, чтобы он был новым. Не стоит пользоваться бывшим в употреблении! В таком состоянии ВМ легко нанесёт вред электросистеме машины.
Когда проводится обесточивание аккумулятора, существует большая вероятность отключения автомобильного компьютера. Это, в свою очередь, грозит сбоями, такими как стирание из памяти информации, необходимой для полноценной работы. Как предотвратить подобное развитие событий, какой источник энергии купить и каким образом его подсоединить – эти вопросы следует обсудить с профессионалами.
Легкая АКБ, выключатель массы

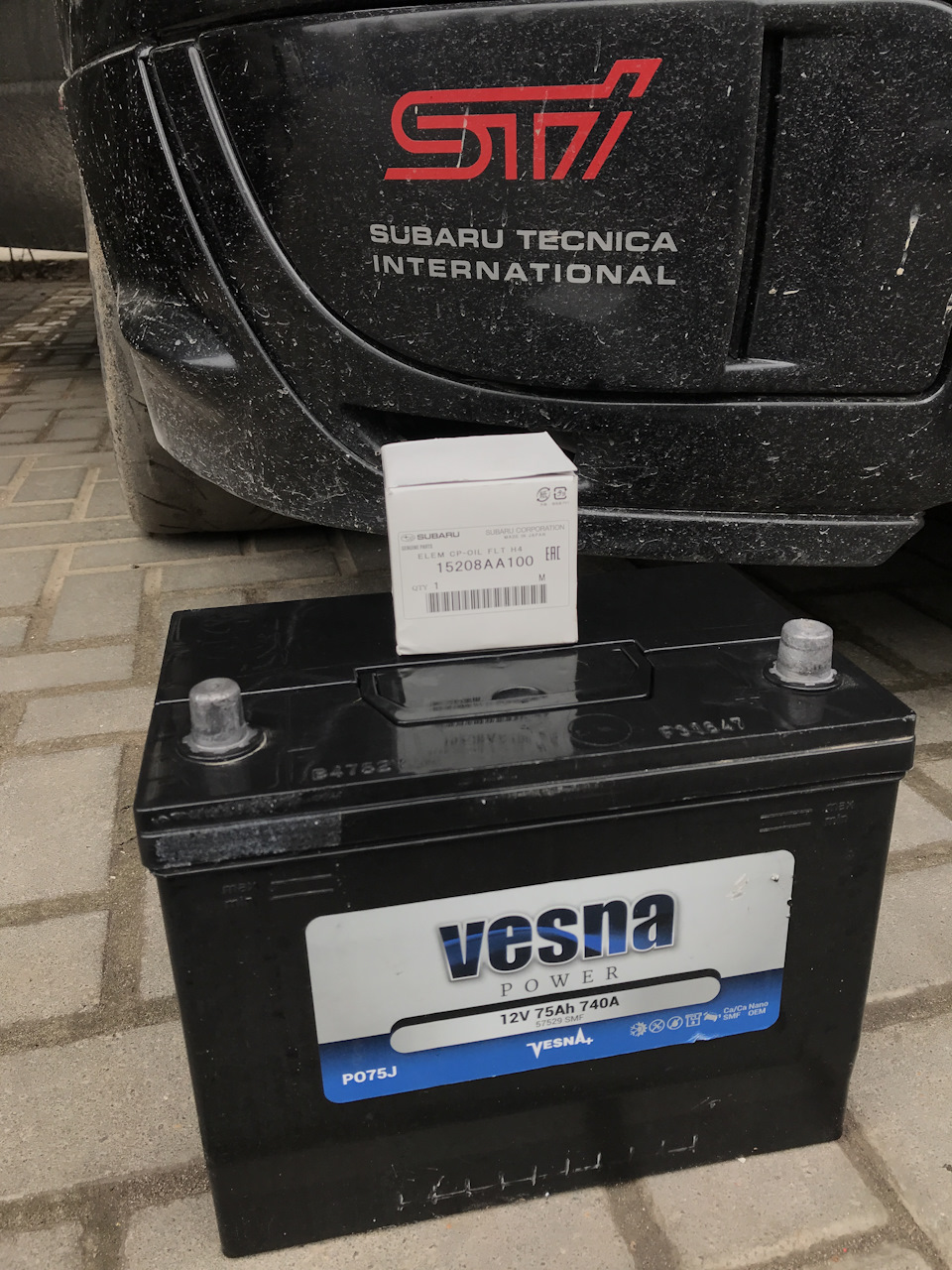

Собственно, давно задумывался о замене аккумулятора Vesna 75Ah/740A весом в 17.5 кг на более легкий.
Были мысли купить легкую гоночную АКБ емкостью в районе 11Ач и весом около 3.5-5кг, но потом передумал (возможно потом докуплю, дабы ставить ее только на время гонки).

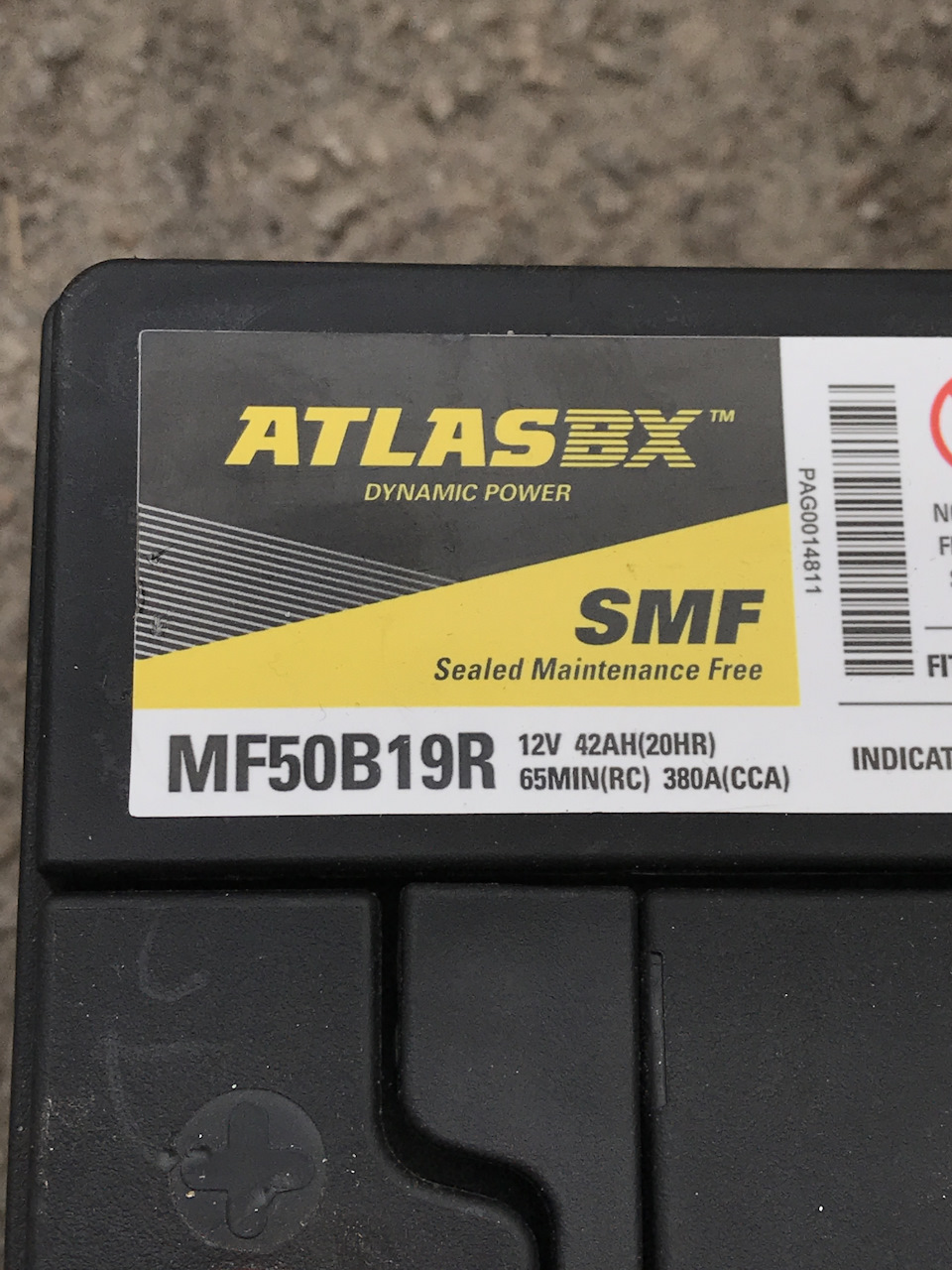

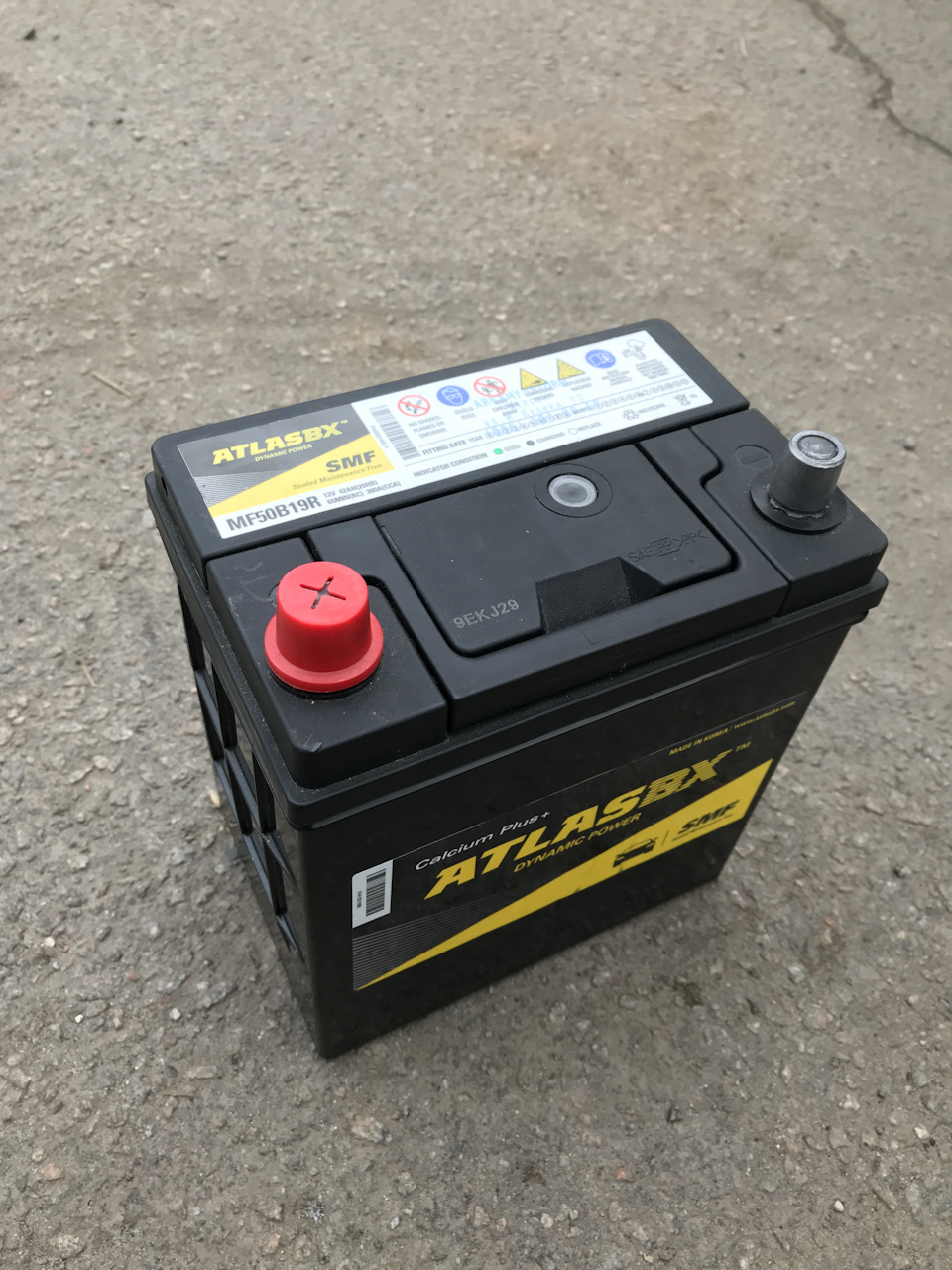

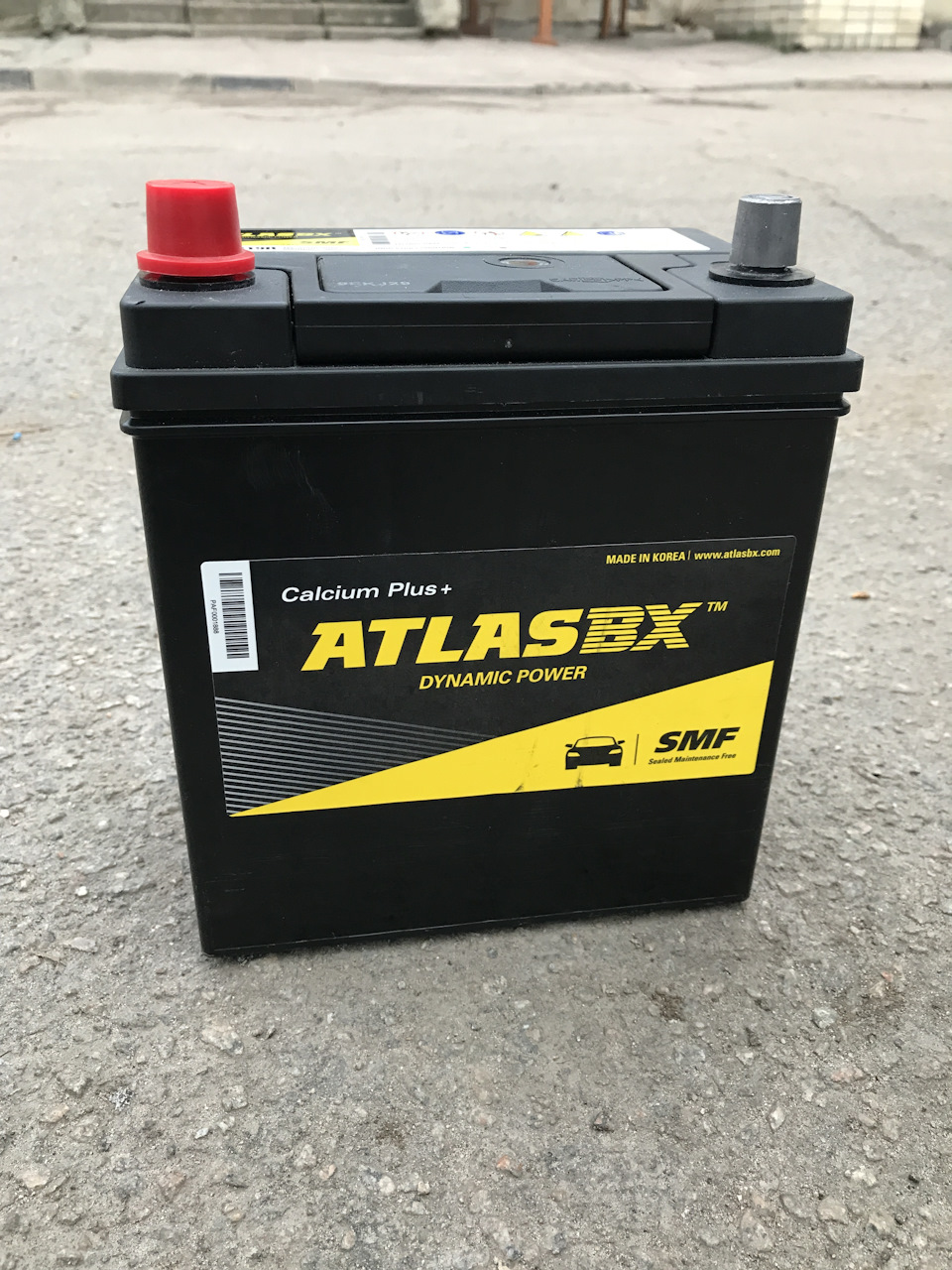

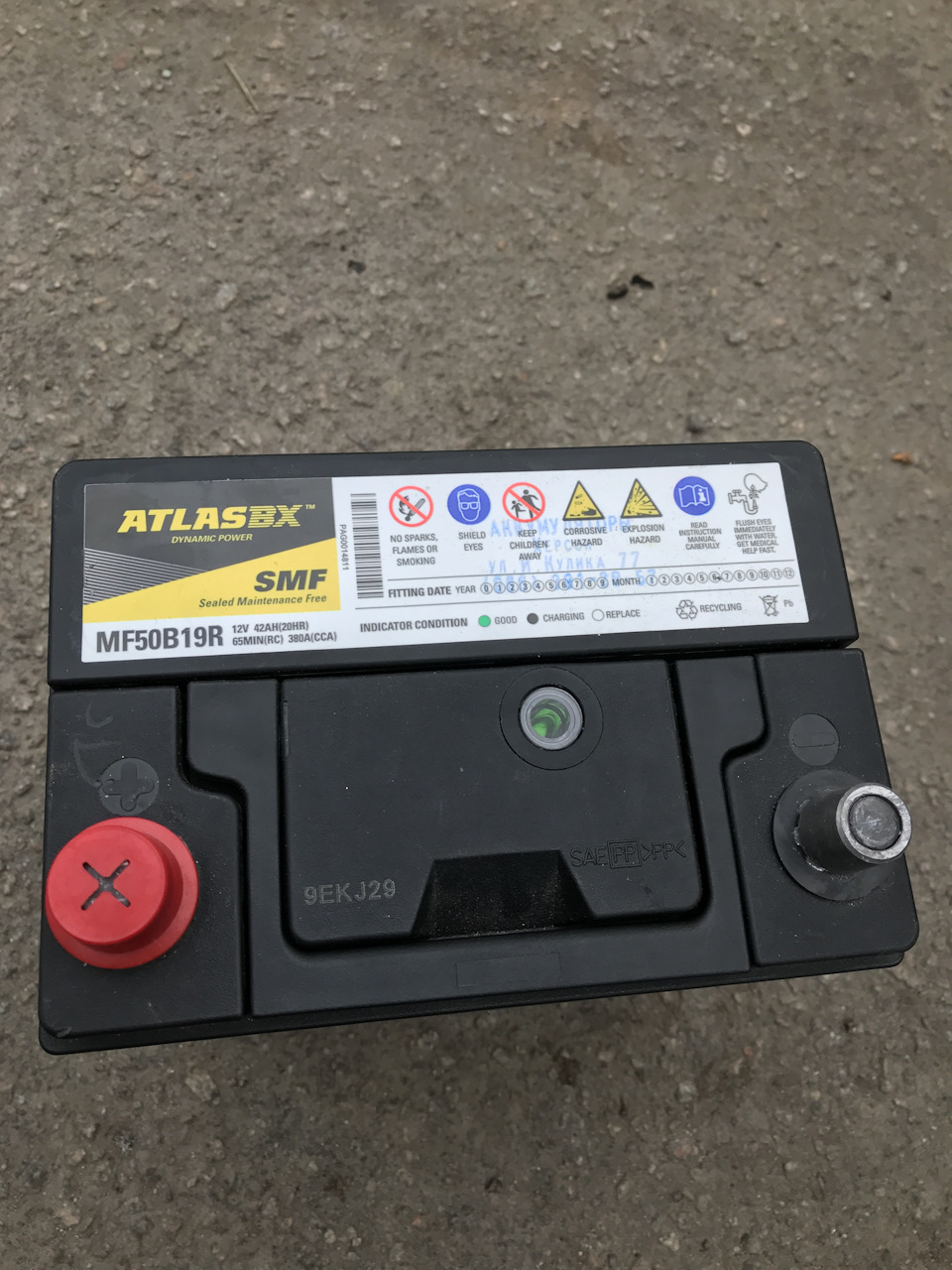

В итоге мой выбор пал на корейский свинцово-кислотный необслуживаемый AtlasBX MF50B19R емкостью 42Ач и током холодной прокрутки в 380А (чего за глаза должно хватить для мотора 2.0).
Гарантия — 1 год.
Вес данной батареи — 9 кг, что в 2 раза легче моего старого аккумулятора!
В общем, для такого веса, данный аккум имеет весьма достойные характеристики. 👌
Примерка нового «малыша»:
Длины штатных проводов не хватило, да и хорошо — как раз повод заменить родные клеммы (ибо они совсем не внушают доверия):

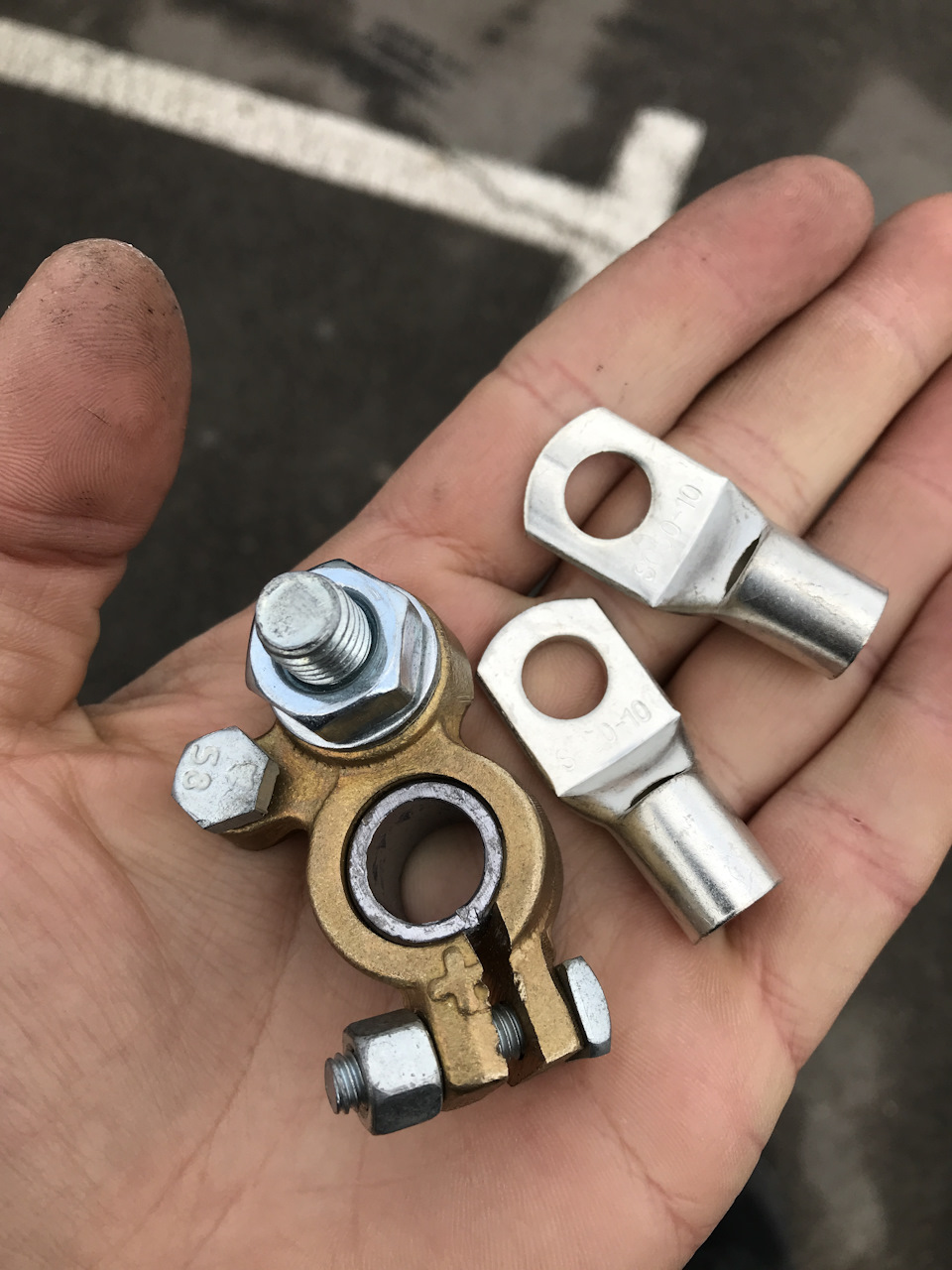

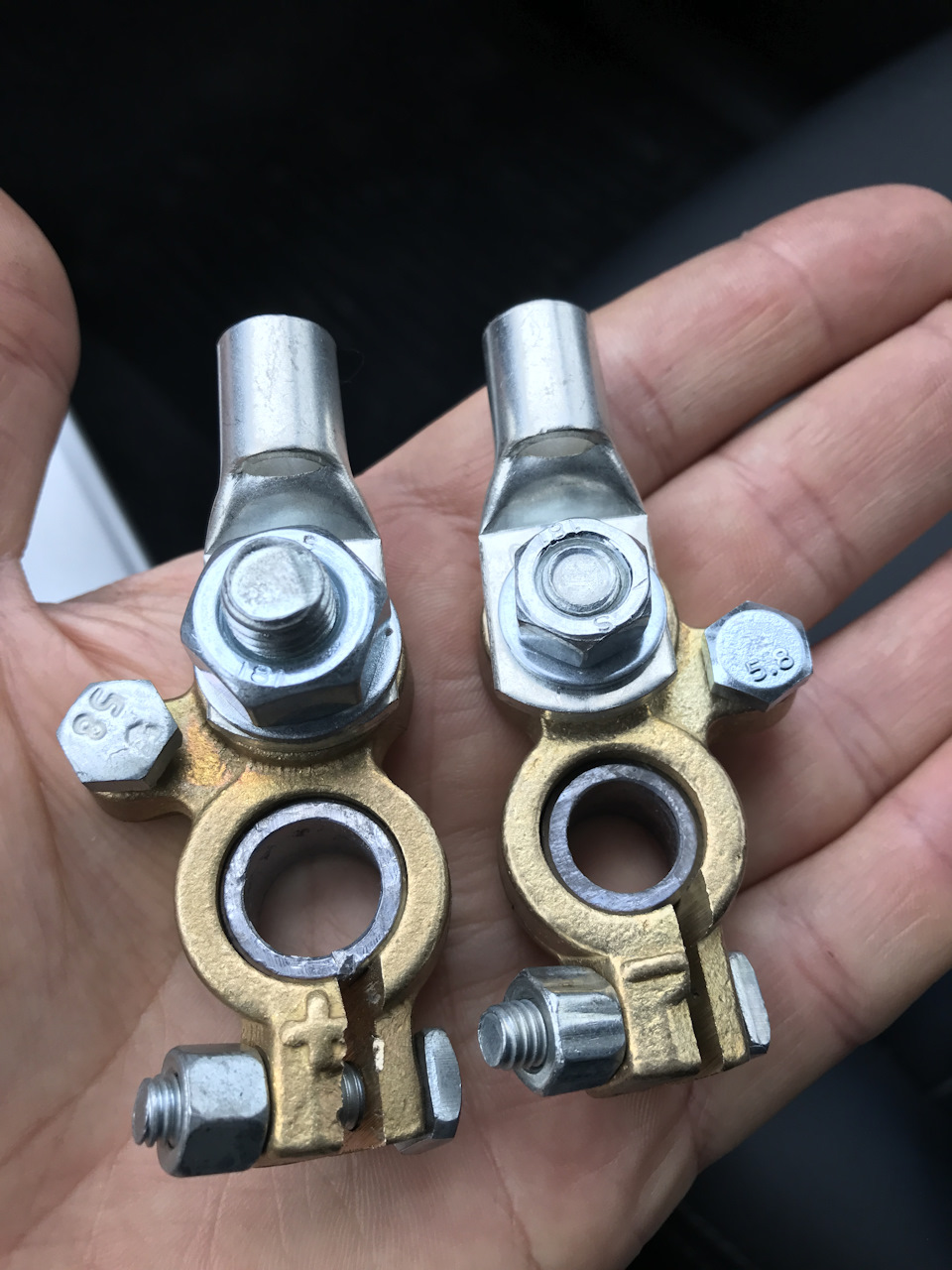

Новые латунные клеммы:

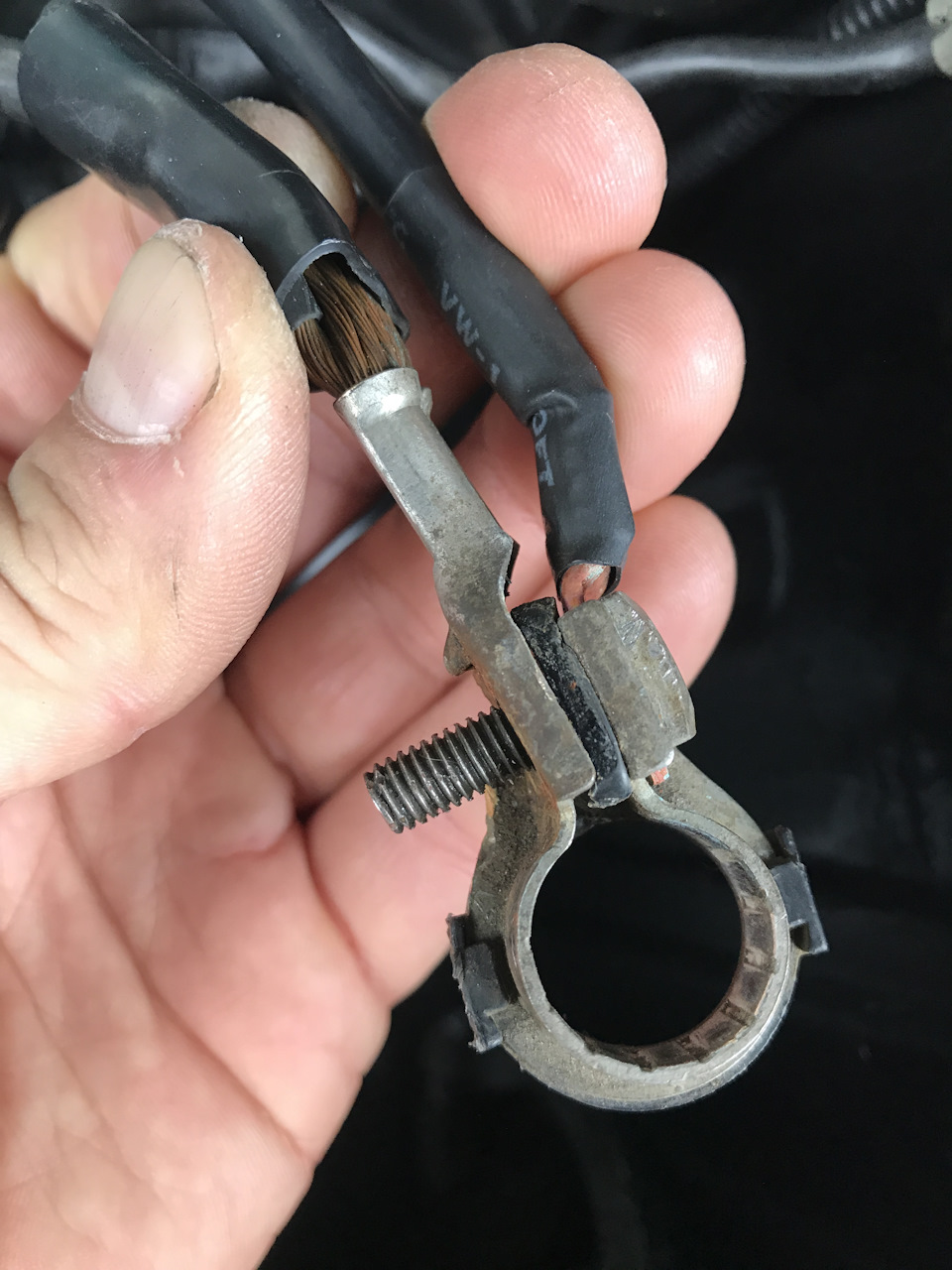

Старую минусовую клемму просто «откусил» и обжал новый наконечник (под 25 кв. мм, болт М8):

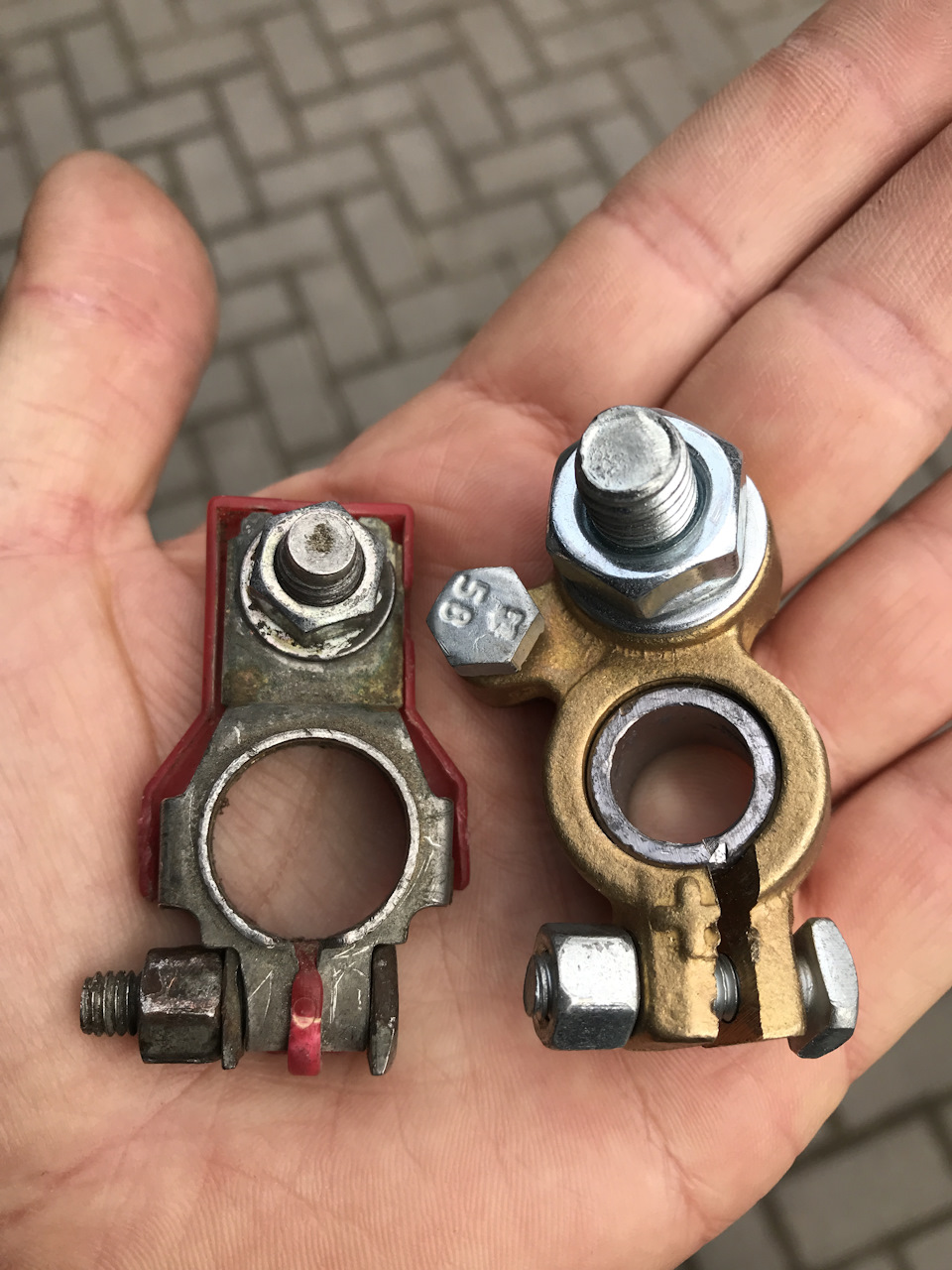

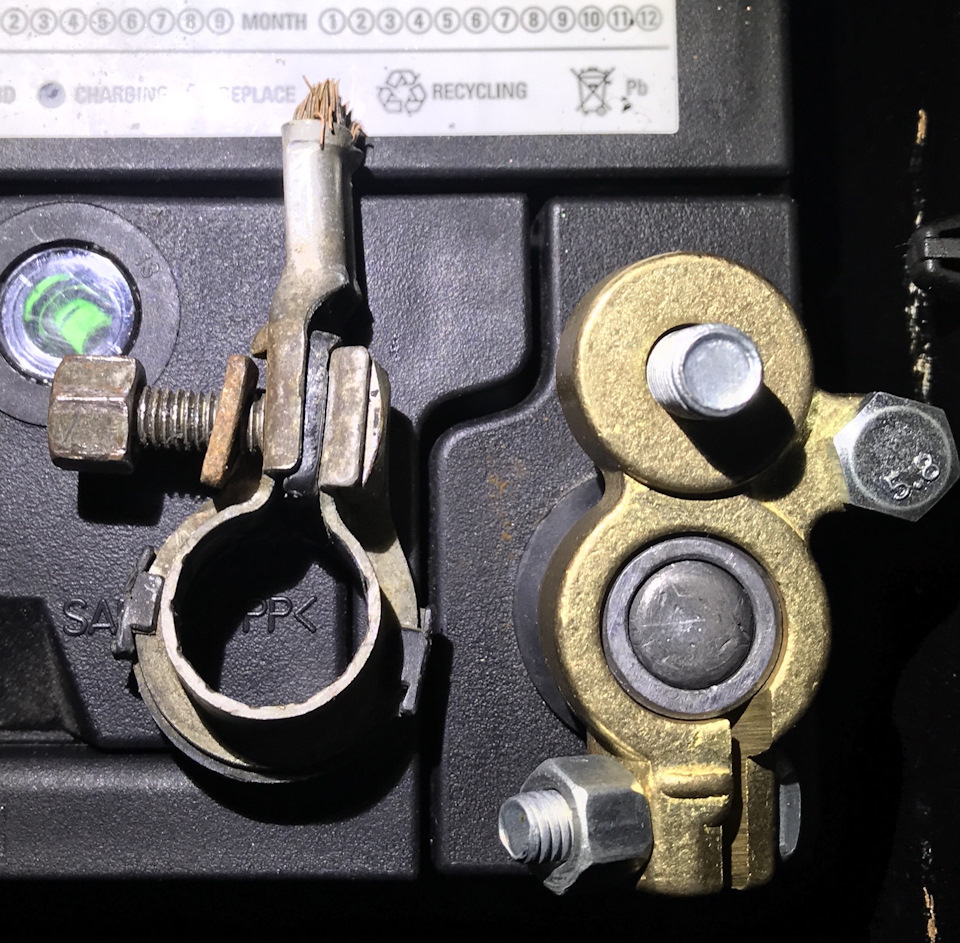

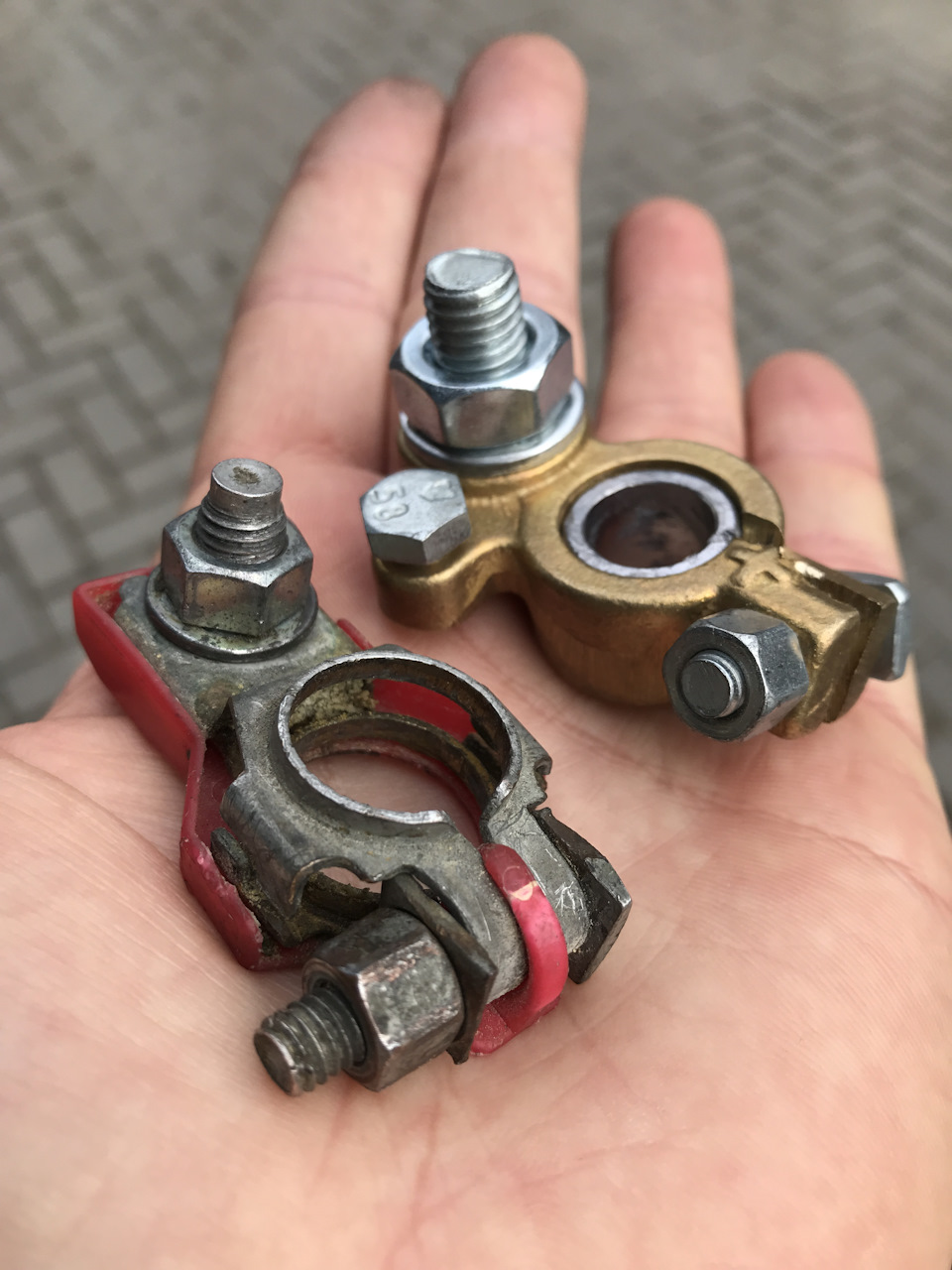

В сравнении видно, что сток клеммы, мягко говоря, остой:

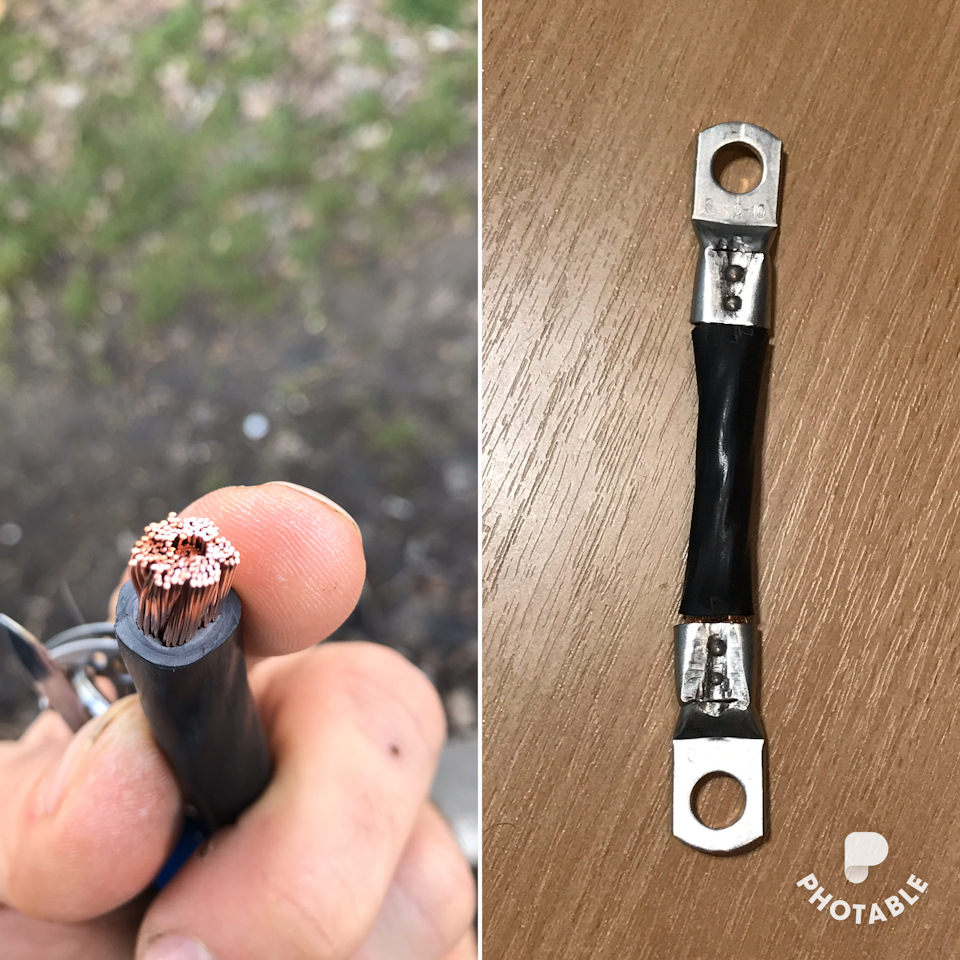

Для изготовления «удлиннителей» использовал многожильный силовой провод сечением 35 кв. мм. в маслобензостойкой изоляции и луженные медные наконечники под болты М10:
Обжимал при помощи молотка, керна и тисков:

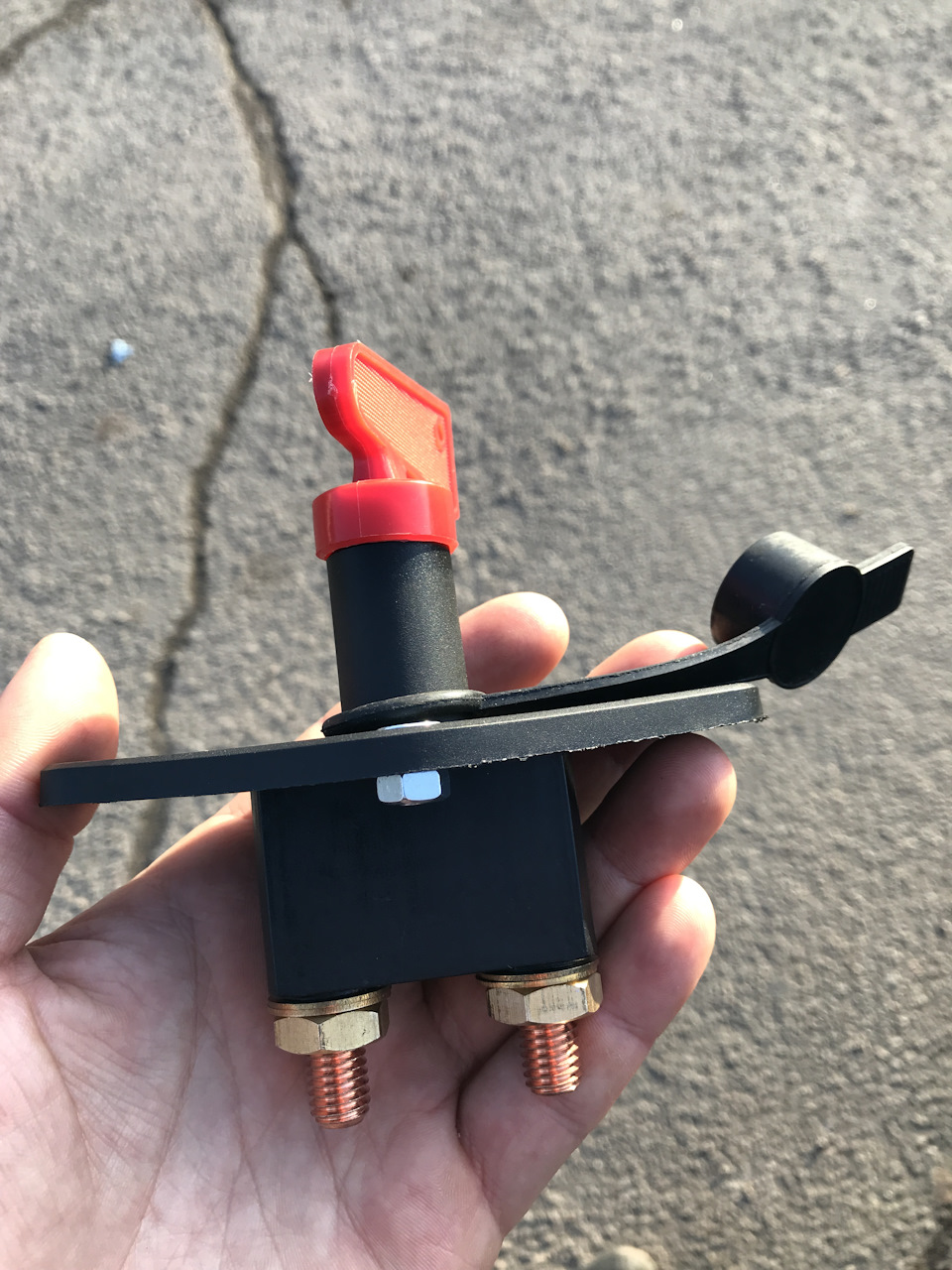

Давно хотел установить выключатель массы, дабы иметь возможность отключать АКБ без снятия клеммы.
Как всегда, выручил vov4ik-topauto 👍
По заявлению производителя, данный выключатель способен выдерживать ток вплоть до 200А. 👌

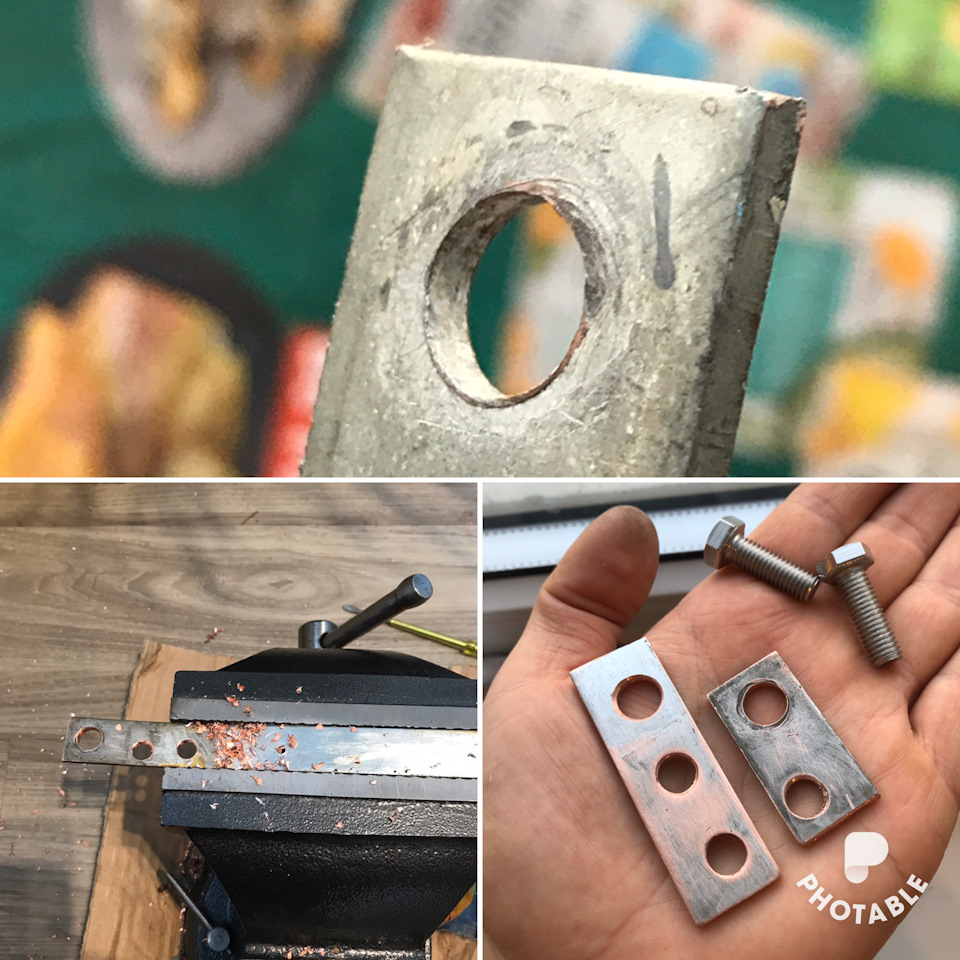

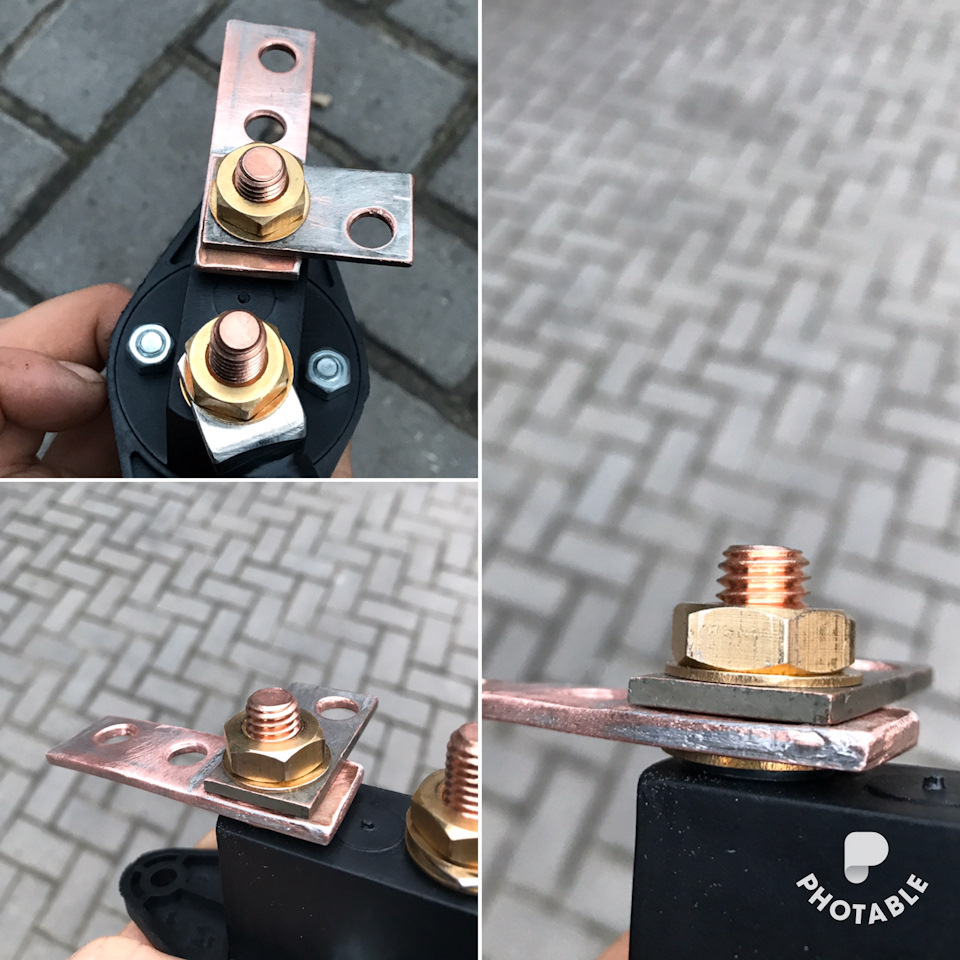

Так как у меня провода разминусовки обжаты наконечниками под М8, а на выключателе массы стоят болты М10, заморочился и изготовил вот такие «дистрибуторы» массы из медных пластин толщиной 3мм:

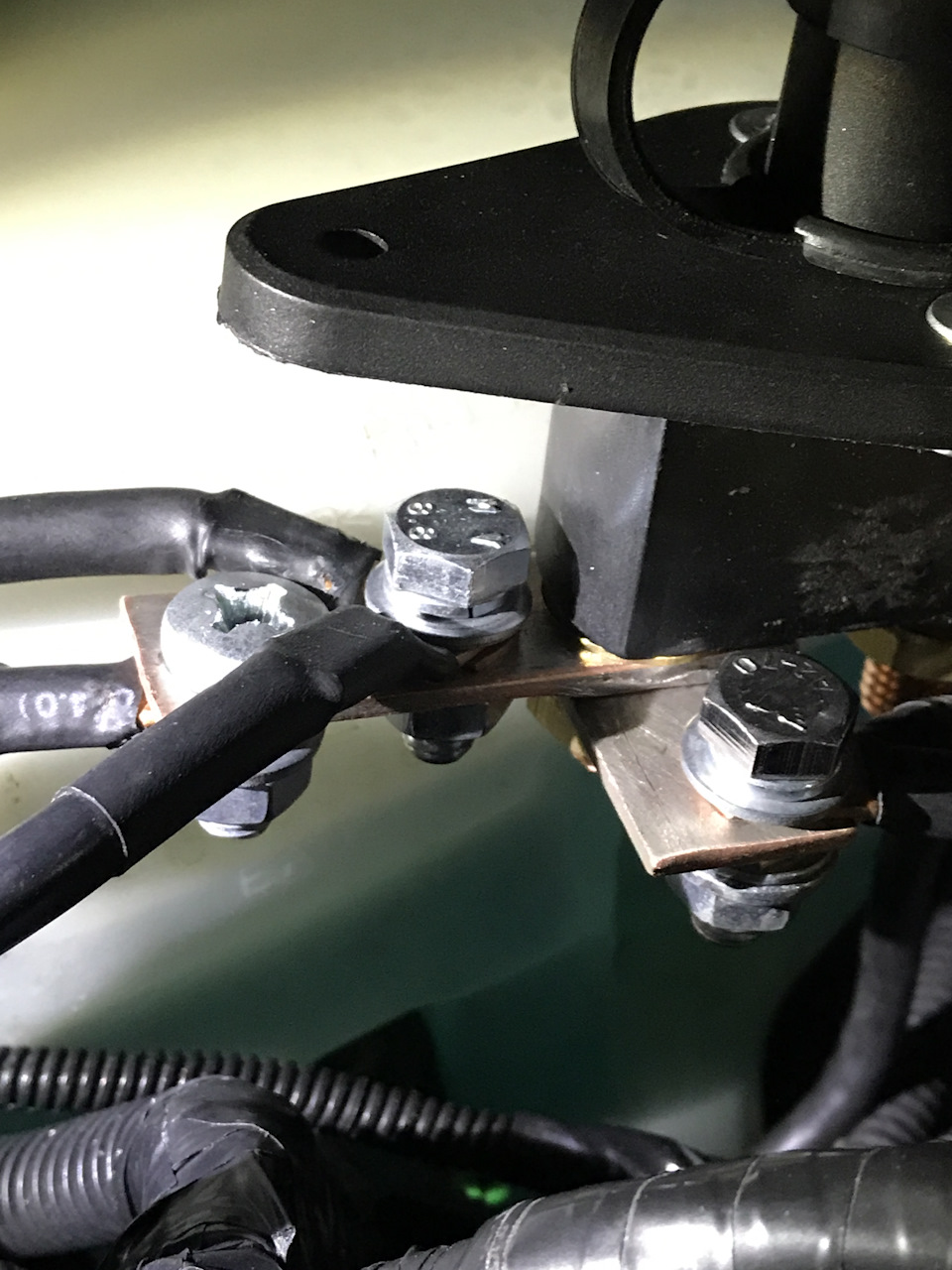

Можно собирать (использовал болты М8, шайбы и гроверы):

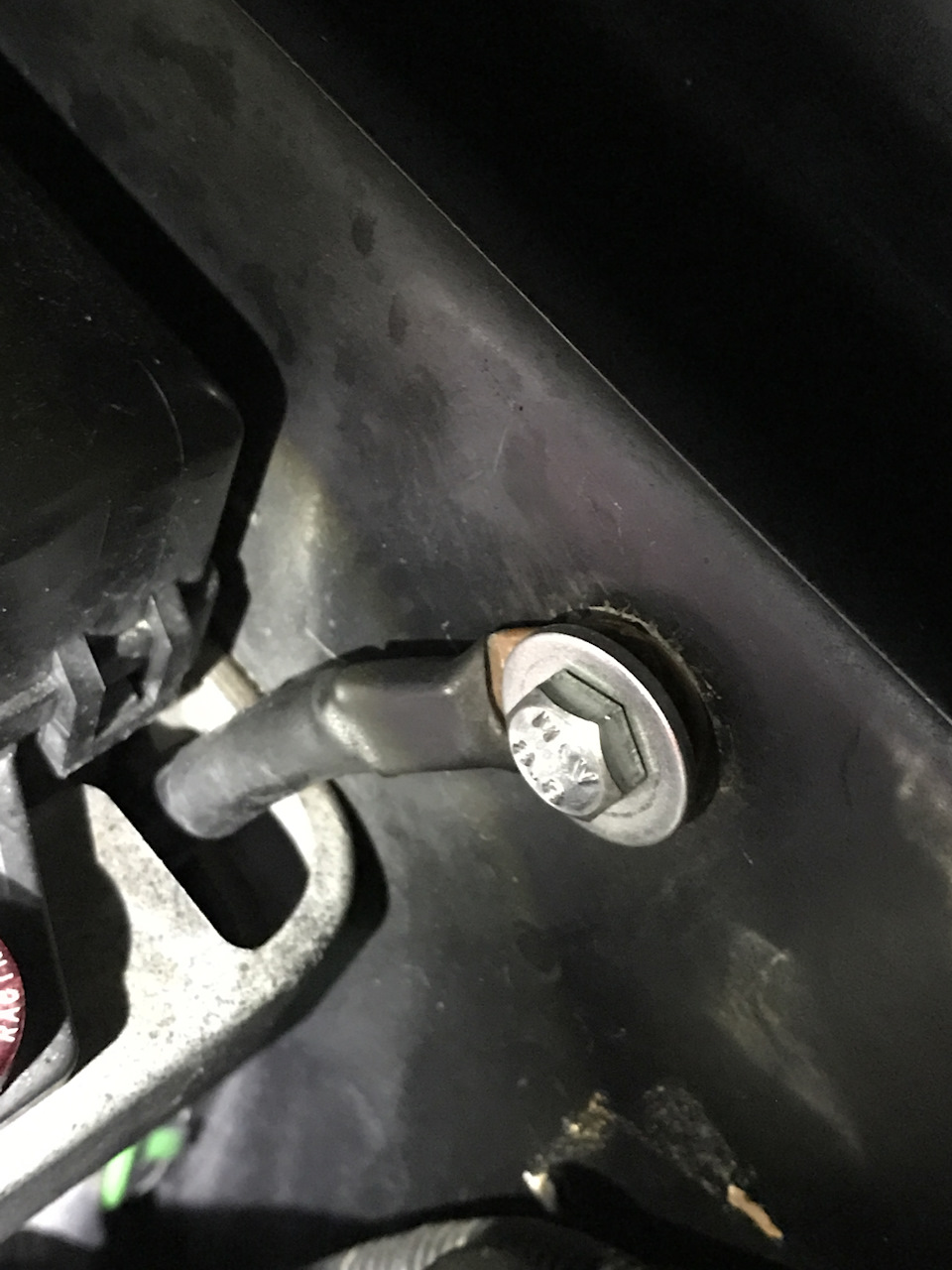

Поменял болт и избавился от цветной шайбы в месте подключения массы на кузов:
Также перенес большой предохранитель в салон (об этом будет отдельный пост).

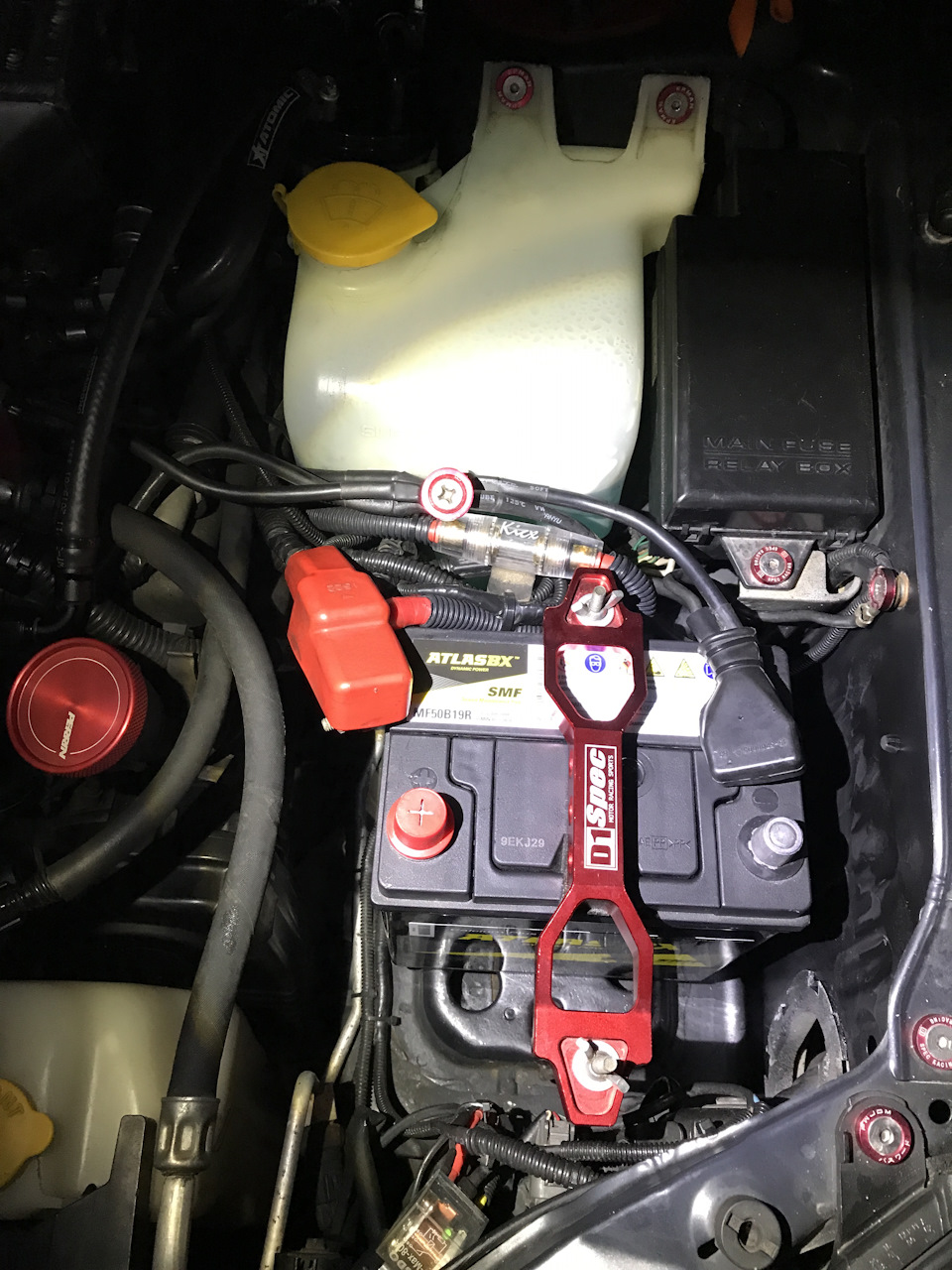

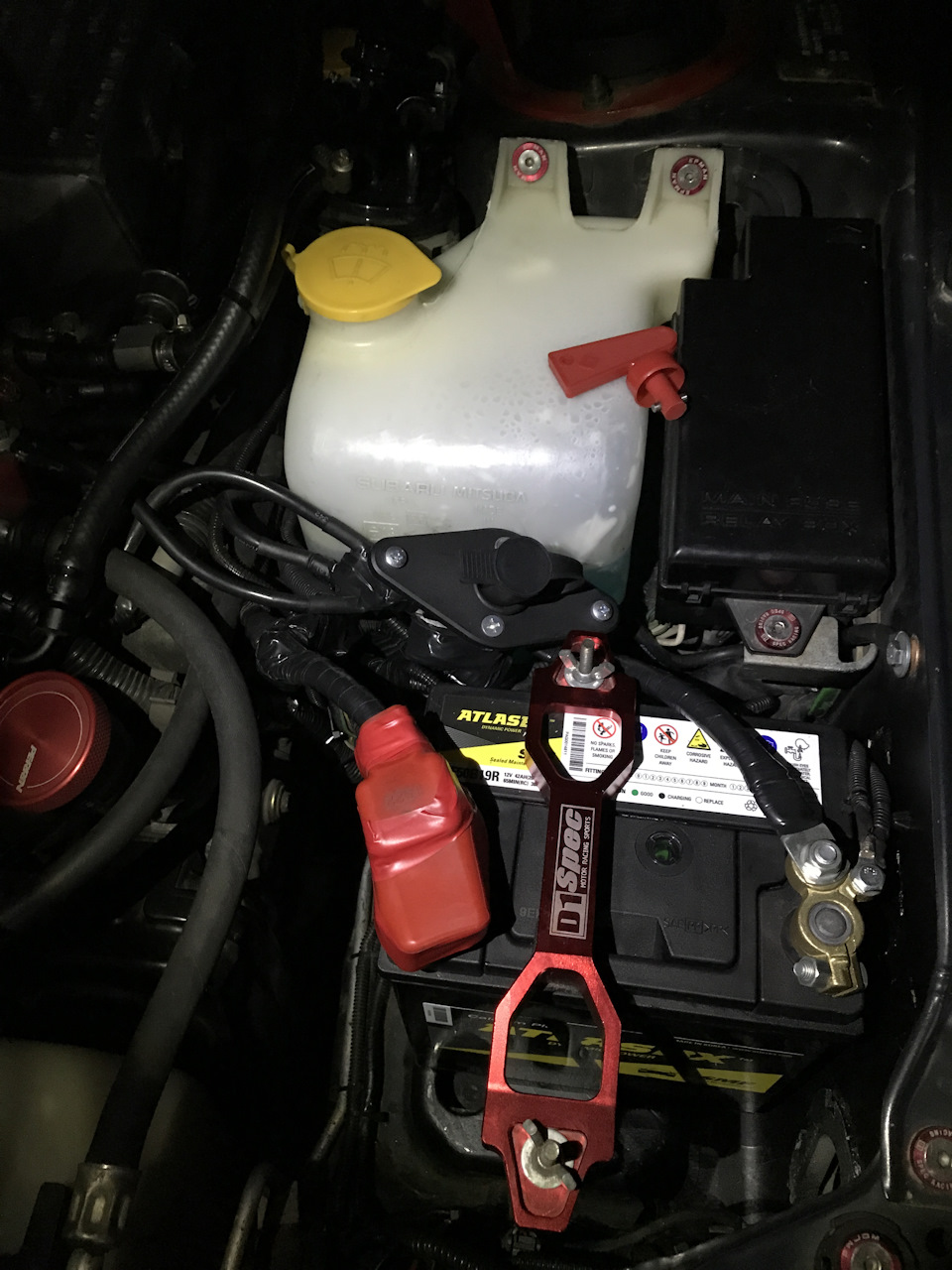

Стало (масса включена):

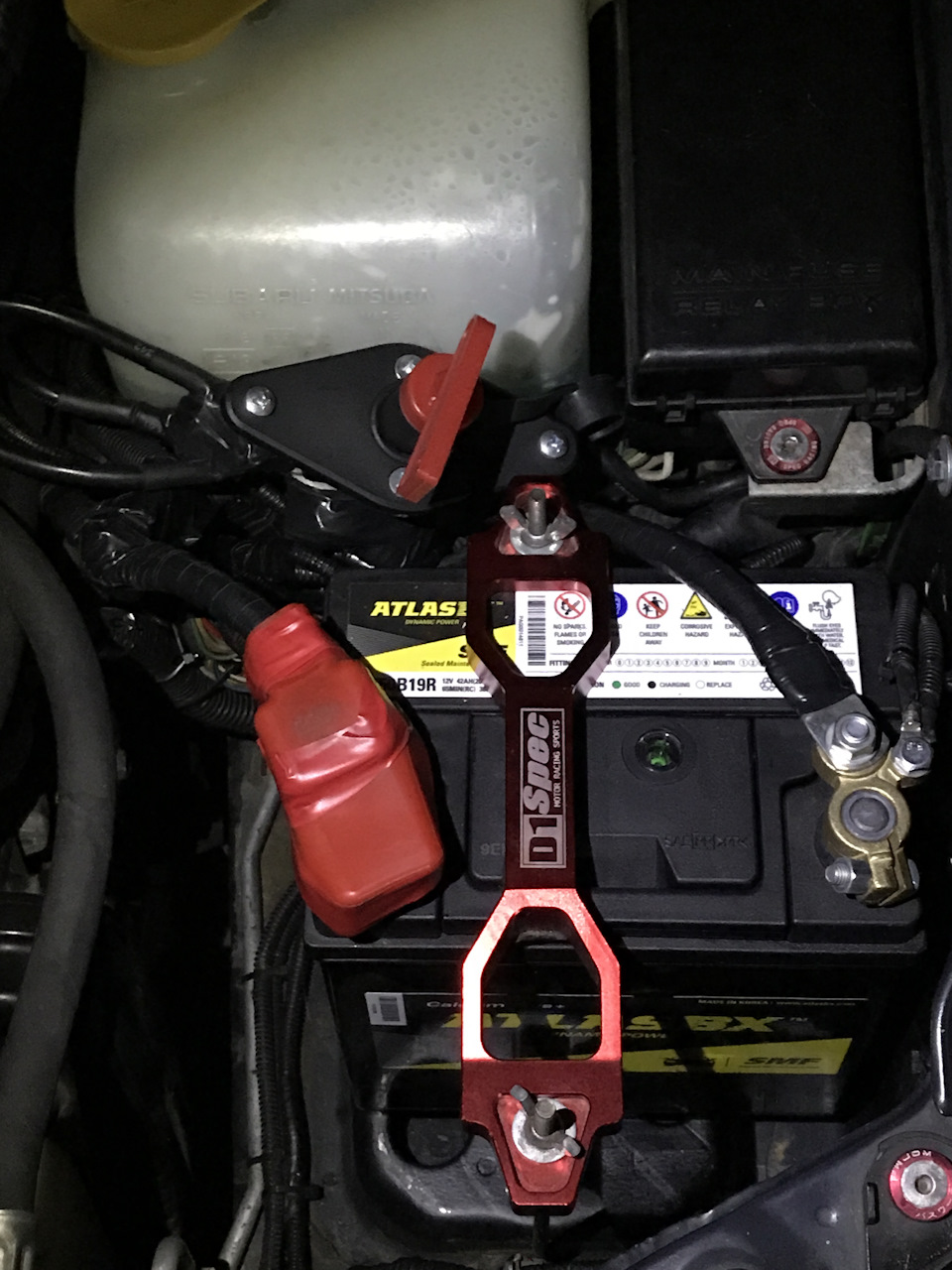

Стало (масса выключена):
Выглядит хорошо, функции выполняет на ура. 😎
В результате помимо облегчения, еще и освободил место для потенциальных ништяков))
По итогу могу сказать, что данного аккумулятора вполне хватает в повседневной эксплуатации. 👌

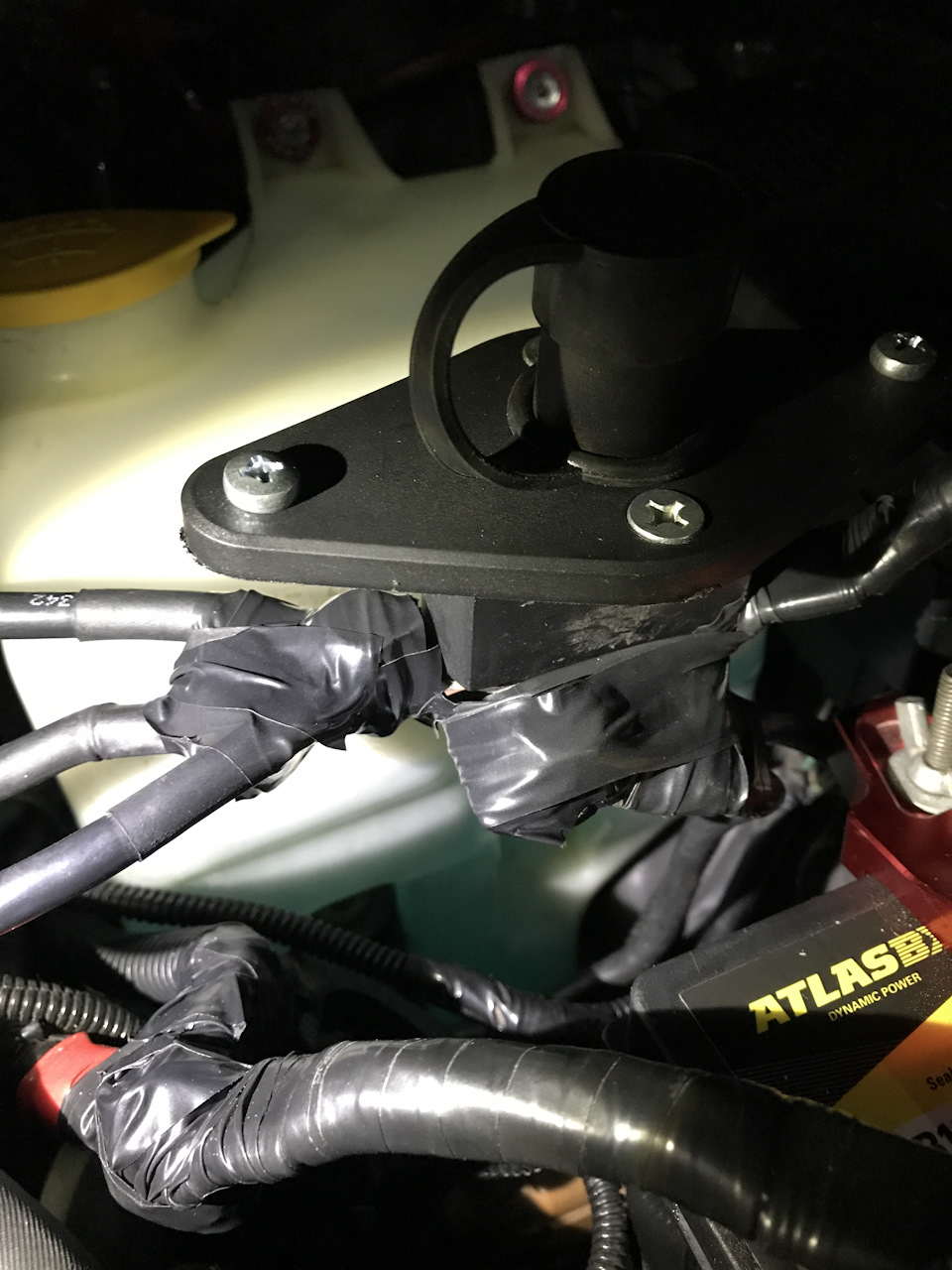

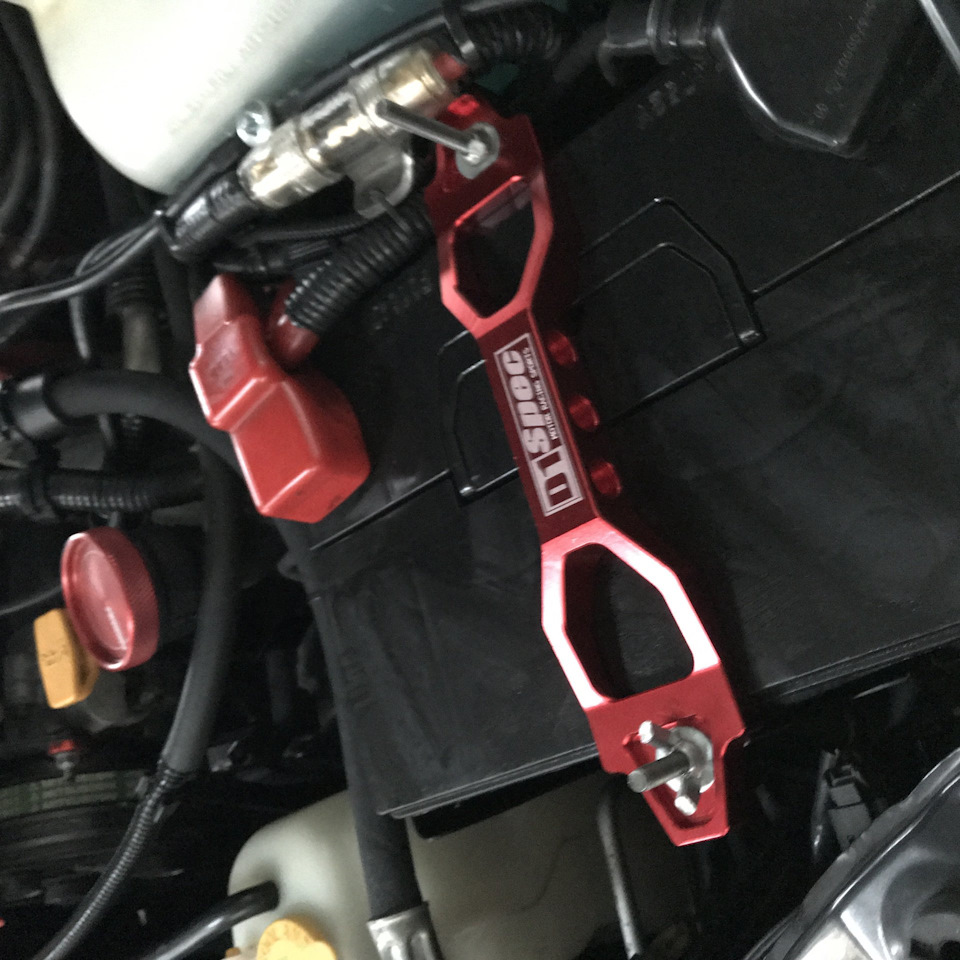

UPD. Установил новую короткую прижимную планку АКБ и шнур флажка выключателя массы здесь.
Кнопка отключения массы аккумулятора из салона
Рекомендации и инструкции по установке выключателя массы аккумулятора на автомобиле
Выключатели массы АКБ получили достаточно широкое распространение ещё около 40 лет назад. Их устанавливали на советские и импортные автомобили.
Перед выключателем стояло 2 основные задачи. Это организация довольно простой, но эффективной противоугонной системы, а также защита от утечки тока во время стоянки транспортного средства.
В настоящее время задачи, стоящие перед такими устройствами, не поменялись. При этом многие автомобилисты продолжают интересоваться возможностью установки.
Что это такое выключатель массы?
Выключатель массы — это устройство обеспечивающее разрыв питания от аккумулятора автомобиля в массе. Тумблер может быть изготовлен из разного материала и выглядеть совершенно по-разному, но основная цель — прервать питание от АКБ.
Чаще всего, выключатель массы используют при долгой стоянке автомобиля, в гараже или на стоянке. Чтобы аккумулятор не разрядился либо, не произошло короткого замыкания. При частой эксплуатации автомобиля, коммутирующее устройство без надобности.
Типы выключателей массы
По способу активации их делят на:
Главное отличие первого от второго в том, что выключатель массы с дистанционным управлением устанавливается в салоне машины. Водителю не нужно систематически открывать, закрывать капот для подачи тока. Помимо затрат времени, нарушается целостность замка. А это дополнительные расходы на ремонт сердцевины. Непосредственные инсталлируются прямо на АКБ или вблизи ее, на расстоянии 15 – 20 см.
Как установить выключатель массы?
Рассмотрим монтаж выключателя массы аккумуляторной батареи своими руками. Работы проводим без помощи сторонних специалистов. Конструкция переключателя проста, а принцип работы интуитивно понятен. Подготавливаем набор автомобильных инструментов, новую клемму для хорошего контакта, щетку по металлу, ветошь, жидкость типа WD-40 для удаления наслоений.
Установка выключателя массы: порядок действий
Водителю на заметку. Категорически запрещен запуск двигателя в выключенном положении реле. Причина: риск повреждения предохранителей, сбои в работе электрических приборов.
Подключение дистанционного выключателя массы.
Монтаж выключателя массы
Установка выключателя массы задача не сложная и реализуется несколькими простыми шагами:
Это самый просто способ, самых примитивных разрывателей массы. Если Вы не хотите размещать разрыватель под капотом, а хотите где-то спрятать, то Вам необходимо прокладывать новую более длинную линию проводов. Схема подключения не меняется, главное хорошо все заизолировать, соединить и поместить в защищающие кожуха, чтобы провода не перетерлись и не замкнули.
В случае, если Вы хотите поставить разрыватель массы как дополнительное средство от угона автомобиля, то замаскируйте разводку проводов более изящно.
Как установить дистанционный включатель массы
Монтаж дистанционного включателя массы, мало чем отличается от простого. Разница лишь в том, чтобы сделать систему более хитро мудрой и найти разрыватель массы было намного сложнее. Если разбить установку по шагам, то можно получить следующую последовательность:
Подключение разрывателя массы в обход сигнализации
Для тех, кто хочет обезопасить свой автомобиль от угона и не выключать, разрывателем, от питания все авто, можно использовать данную методику монтажа.
На минусовую клемму крепится тонкий провод, с предохранителем. Проконсультировавшись с автоэлектриком, можно подобрать оптимальное сечение провода. В идеальном варианте, он должен выдерживать исключительно сигнализацию, предохранитель — аналогично. Данный провод, через предохранитель подключается к кузову автомобиля. Этого провода, хватает, чтобы питать сигнализацию, но при попытке завести двигатель, предохранитель перегорает и машина не запуститься совсем.
Этот вариант отлично компонуется с дистанционным разрывателем массы и хорошо защищает автомобиль от угона.
Какие последствия отключения массы в современных авто?
Включатель массы начали устанавливать еще наши деды, если не раньше. В нынешнее время, это устройство не столь востребовано, так как все автомобили, после 2000 годов, напичканы различными электронными системами. Отключение питания от этих систем, зачастую грозит сбросу настроек.
Но если Вы все же надумали ставить разрыватель массы, Вы должны знать следующее:
Но вот чего бояться действительно не стоит, как многие пишут на форумах, так это того, что при отключении массы, сбрасываются настройки в ЭБУ.
Ход работы
Итак, вы приобрели выключатель массы на автомобиль ВАЗ. Теперь дело за малым – процесс подключения. Для этого готовится рабочее место и необходимый инструмент:
Отсоединение от положительного вывода аккумулятора. Провод этой клеммы красный и помечен знаком «+».
Отсоединение осуществляется аккуратно. При этом проверяется уровень электролитной жидкости аккумулятора и щёткой чистятся его выводы – как положительный, так и отрицательный. Клемма «массы» сохраняется – она понадобится, когда автомобиль вернётся к активной эксплуатации.
Работа непосредственно с выключателем. Этот узел ключом соответствующего размера подсоединяется к отрицательному выводу аккумулятора. После затягивания нужно обязательно убедиться в надёжности крепления. Клемма проводки, в свою очередь, соединяется с положительным выводом аккумулятора, а выключатель – с проводом массы.
Как установить
В интернете в настоящее время можно без особого труда обнаружить несколько моделей выключателей массы. Однако специалисты рекомендуют остановиться на «клемме-выключателе». Основное преимущество этого устройства в том, что для его установки не потребуется опытный специалист, имеющий достаточно навыков и профессиональный инструмент для подключения к бортовой сети, где «гуляют» мощные токи, дополнительного оборудования.
С клеммой-выключателем в этом смысле все очень просто. Любой владелец автомобиля сможет подключить это устройство к «минусу» аккумулятора, а затем присоединить выключатель к заводской клемме автомобиля через специальный конический выступ. Единственная проблема, которая может возникнуть после этой операции, это качество материалов, из которых изготовлен прибор, и уровень сборки устройства.
Кроме того владельцам тех автомобилей, к «минусу» аккумулятора которых подключено сразу несколько проводов, придется действовать следующим образом:
Надеемся, что информация в этой статье, поможет водителям разобраться в этой теме и решить для себя вопрос, а нужен ли современному автомобилю выключатель массы.
Особенности монтажа
В теории вы уже знаете, как отключить массу от штатного аккумулятора на своём авто. Теперь непосредственно о том, как поставить на АКБ размыкатель.
Самостоятельная установка не должна вызвать особых проблем. Чтобы клемма АКБ размыкалась по команде водителя, необходимо:
Если размыкатель будет выступать как дополнительная мера защиты от угона, заранее позаботьтесь об использовании достаточно мощного диода. Стоит омметром измерить внутреннее сопротивление диода в открытом положении. Важно, чтобы напряжение не падало ниже 0,5 В. Иначе АКБ заряжаться от генератора не будет.
Теперь вы знаете, как установить выключатель на массу, чтобы аккумулятор не страдал от саморазряда при длительной стоянке.
Есть ли необходимость в таком устройстве конкретно в вашем случае, каждый автомобилист решает сам.
Можно или нельзя?
Тем автолюбителям, которые готовы попробовать «Стоп Разряд», напомним, что не всякая машина безропотно отреагирует на подобный тюнинг, ведь при установке нужно отсоединять клемму АКБ. Толерантных к этому автомобилей пока большинство, и наши тесты это не раз доказывали. Мы даже пускали двигатель без АКБ, а также ездили без аккумулятора.
Способы устранения проблемы
Если перебои с массой возникают часто или наблюдается утечка тока при длительной стоянке, можно усовершенствовать систему, чтобы решить проблему. Справиться с работой несложно, хватит минимального набора инструментов, который должен быть у каждого автомобилиста. Порядок действий зависит от характера неисправности.
Как сделать массу лучше
Если снятие и зачистка контактов не дали эффекта, придется применить более радикальные способы ремонта. В некоторых моделях проблема с минусом на кузов является настоящей «болезнью», поэтому приходится улучшать конструкцию, чтобы устранить недоработки производителя:
Необходимо следить за состоянием проводов и заменять их, если есть хотя бы малейшие сомнения в надежности. Использовать лучше всего такие же элементы, как и установленные, плюс качественные крепления.
Установка выключателя массы
Выключатель позволит защитить машину от утечки тока, замыкания, а также может служить дополнительной противоугонной системой. Установить его несложно и самостоятельно, чаще всего используют один из двух вариантов:
Что это такое
Устройство подобного типа стали устанавливать на машины еще в те времена, когда своеобразным стандартом электрооборудования для авто была выбрана однопроводная схема с подключением к связанным между собой элементам конструкции транспортного средства (кузов, двигатель и т.д.). Так называемую массу стали подключать к минусовой клемме аккумулятора (хотя иногда встречались исключения).
Главной проблемой такой бортовой сети было несовершенное электрооборудование, что часто, особенно при любых повреждениях изоляции, вызывало большую утечку тока и резкие скачки напряжения. Чаще всего от таких проблем страдал аккумулятор автомобиля. Поэтому водители стали отсоединять «минусовую» клемму от батареи практически при каждой остановке, чтобы исключить саморазряд и продлить срок службы АКБ, а также избежать возникновения коротких замыканий.
Проблема в том, что при регулярных манипуляциях соединение клеммы с АКБ ослабевало, что крайне негативно сказывалось на контакте и приводило к новым проблемам в работе электрооборудования. Именно тогда и появились первые устройства, позволяющие выключать массу из моторного отсека или салона автомобиля.
Эти приборы не только защищали АКБ от «саморазряда» и обесточивали бортовую сеть на время стоянок, но и совершенно неожиданно стали неплохим противоугонным устройством. Конечно найти это выключатель было не сложно, но злоумышленник тратил на это время и довольно часто отказывался от своих намерений из опасений быть застигнутым на месте преступления.
Принцип работы этих приборов предельно прост. Выключатель устанавливался в разрыв между массой транспортного средства и «минусом» аккумулятора. «Минус» в этом случае был выбран потому, что в отличие от «плюса» он не находится под потенциалом. Поэтому во время включения не происходит короткого замыкания и подгорания контактов.
Выключатели массы в советские времена были довольно популярны. Существовало даже несколько типов таких устройств – от механических до электромагнитных моделей. В наше время о таких приборах практически забыли и сделали это напрасно, так как в некоторых случаях выключатель массы на машине будет весьма полезен.
Советы и рекомендации
Вот основные рекомендации по правильной установке выключателя массы:
Через некоторое время, в зависимости от условий эксплуатации (в частности, повышенная влажность), контакты устройства подвергаются коррозии, что ведет к увеличению сопротивления тока. Переходное высокое сопротивление чувствительно для обычного или редукторного стартера, поэтому контакты желательно смазать литолом или спец вазелином.
Как сделать выключатель массы своими руками
Для тех, кто хочет создать механизм отключения сам, существует не сложная схема для изготовления. В данном типе выключателя не будет механических контактов. Его можно будет использовать как средство защиты от кражи автомобиля.
Схема устройства выключателя массыВ устройстве есть два проводника: диод, тринистор.
Тринистор в этом механизме — это электронное реле, включение которого происходит при появлении импульсов на управляющем электроде.
S1 монтируется в салоне авто в скрытном месте. Если замкнуть контакты S1, то появится нужный импульс, который пойдет на тринистор, в результате чего он отпирается, что ведет к уменьшению сопротивления и по электропроводке течет ток.
Из чего состоит механизм выключателя массы
Тринистор пропускает ток только в одном направлении, от аккумулятора к сети, но не от сети к аккумулятору.
Чтобы была возможность АКБ заряжаться от генератора, устанавливается диод параллельно тринистору. Детали устройства крепятся на дюралевом уголке. Провода используются многожильные.
Как установить выключатель массы в автомобиль:
Как самостоятельно изготовить ВМА
По типу действия выключатель массы бывает механическим (срабатывающим посредством вкручивания/выкручивания винта, являющегося замыкателем цепи) или электрическим, приводимым в действие нажатием кнопки или клавиши.
Различают ВМА и по способу монтажа: есть устройства открытого типа, а также выключатели со скрытной установкой.
Классификация выключателей массы по способу инициации: ручная (тактильное нажатие пальцами) и дистанционная (выключение с использованием брелока). Большинство представленных в торговой сети моделей – электрические, приводимые в действие комбинацией кнопок, расположенных на приборной панели или в любом другом доступном для водителя месте.
В инструкции к таким устройствам указывается, какая комбинация клавиш должна использоваться для разрыва или включения цепи. Такой ВМА можно использовать в качестве противоугонного средства.
Приводим схему простейшего размыкателя массы.
Нельзя не отметить, что сама процедура выключения массы на некоторых автомобилях чревата различными последствиями, типа обнуления некоторых параметров, хранящихся в энергозависимой памяти. Более того, в автомобилях последних поколения премиального уровня даже кратковременное отключение электропитания бортовой сети является серьёзным нарушением правил эксплуатации машины.
Для тех автолюбителей, которые предпочитают всё делать самостоятельно, опишем ещё одну простую схему изготовления ВМА.
Она не предусматривает наличия механических контактов, являясь полностью электронной. Таким образом, с помощью этого устройства можно будет не только отключить массу аккумулятора, но и использовать его в качестве противоугонного средства.
Схема устройства включает два основных компонента: тринистор и диод.
Роль тринистора в этой схеме – выполнение функции электронного реле, отключение/включение которого зависит от появления на управляющем электроде электрических импульсов.
Кнопку отключения S41, если вы желаете использовать устройство в качестве противоугонного средства, следует монтировать в скрытном месте. При замыкании контактов в цепи появляется инициирующий импульс, который, достигнув тринистора, отпирает его. В результате сопротивление полупроводникового прибора падает, цепь замыкается.
Тринистор, будучи полупроводником, пропускает ток в одностороннем направлении, от АКБ к остальной сети, но не наоборот. При монтировании схемы это обстоятельство нужно учитывать.
Как сделать так, чтобы у аккумулятора осталась возможность восполнять заряд от генератора? Именно для этого в схеме и предусмотрен диод, который подключается к тринистору параллельно. На рисунке обе детали монтируются на дюралевой пластине или уголке, для соединения компонентов следует использовать многожильные провода, желательно медные.
