Как увеличить ампераж генератора автомобиля

Еще один диод в генератор) …или как я поднял вольтаж генератора за 15 минут

В общем аккумулятор у меня оказался не подготовленным к зиме. Утечки в бортовой сети присутствуют в районе 0,08А. Конечно в четыре раза больше положенного, но это точно аккумулятор, ведь прошлой зимой на другом аккуме с точно такими же потребителями не наблюдалось умирание аккума после недели простоя. Для справки скажу что жрет магнитола (красный желтый вместе), новая панель приборов (но вроде минут через 10 после простоя уходит в сон и жрет уже совсем мизер) и бортовой комп мультитроник (хз вроде как вообще не уходит спать … по крайней мере ждал мин 10 и нечего не поменялось).

В общем померил я сколько даёт генератор во время работы. Оказалось без нагрузки — 13,9, а с полным комплектом всего — 13,2. Достал я новую другую таблетку и результат 14 и 13,4 соответственно. Немного пролазив интернет нашел не трудный вариант лечение этой проблемы с помощью занижения входного напряжения на таблетку. Сделать это можно как с поставив сопротивление так и диод. Диод был выбран тк его легче было найти) взял тот что был когда то кем то куплен на диодный мост, и проверил мультиметром работоспособность.

Для большего удобства снял генератор

Раньше кстати стаял другой, более аккуратный внешне)

…но пришлось поставить этот, ибо родной в свое время много меня мучал с заменой подшипников. В этом же они намного крупнее, как и ротор. Перед установкой заменили тут ротор и подшипники, два года полёт нормальный)

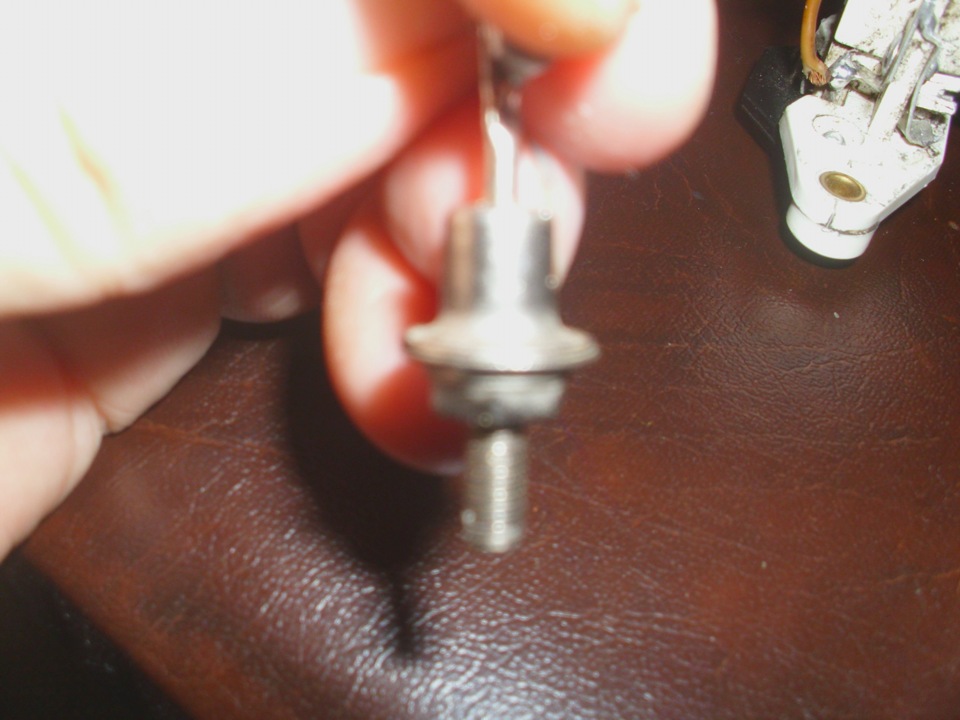

Провод на таблетку отсоединил и прикинул где поместить диод.

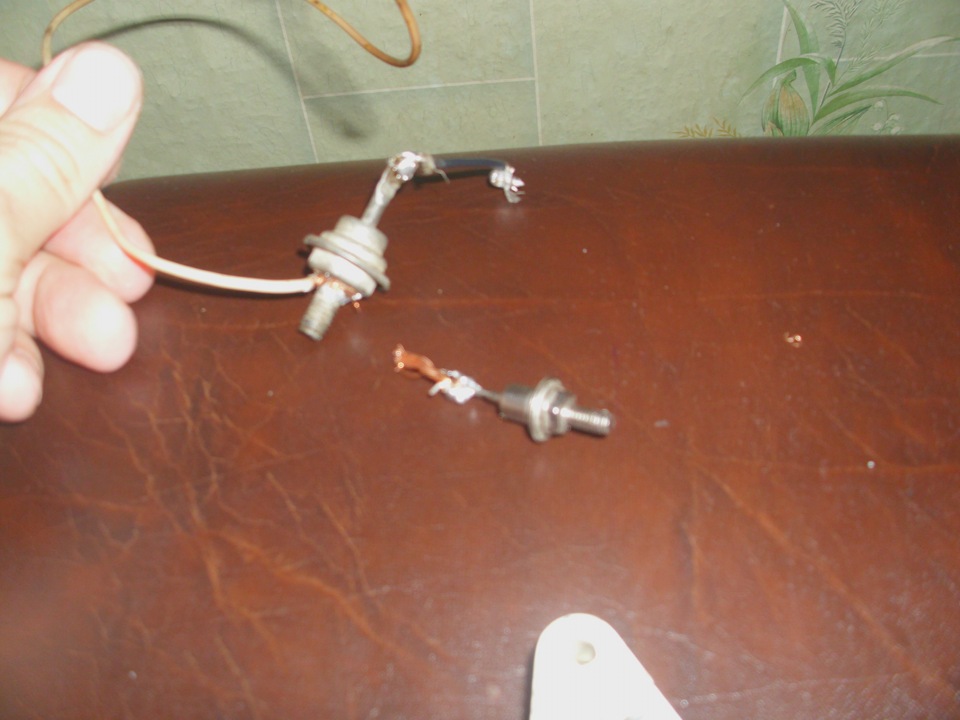

Вот комплект для пайки…

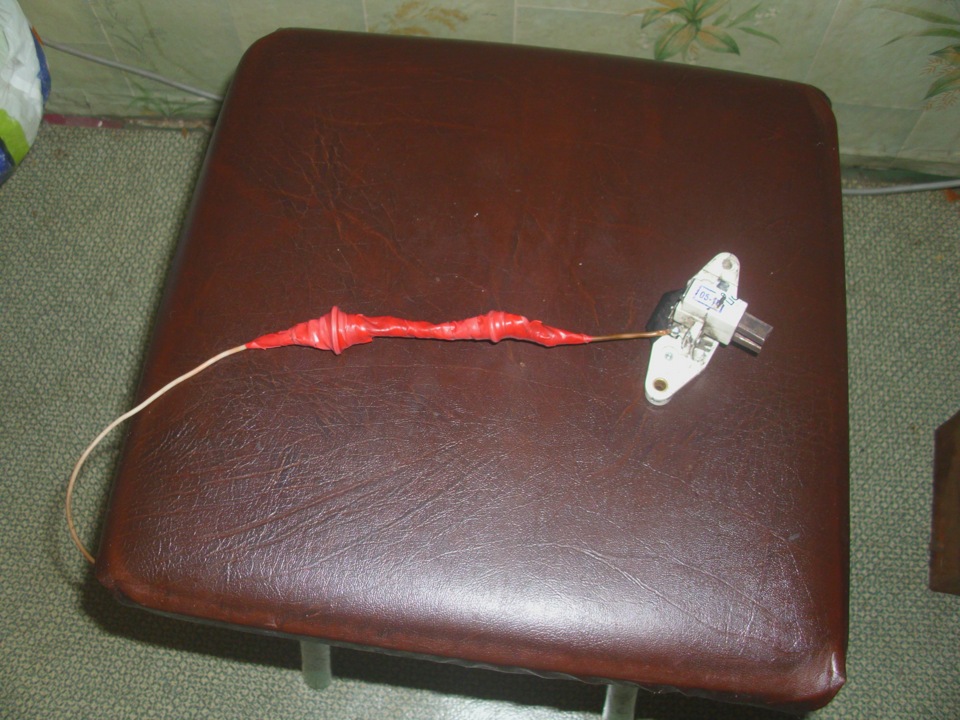

Так вот получилось после пропайки и укутывания в изоленту

В генераторе встал вот в таком положении

После установки и первого пуска зарядка сразу была в раоне 14.5В

Со всеми потребителями 13.9В

Ну и после прогрева и без всякой нагрузки показал 14,8В

В общем два дня — полёт нормальный! Посмотрим как что будет дальше) Отпишусь если диод сгорит или будет перезаряд;) но надеюсь все будет круто)

Источник

Копеечный способ повысить мощность генератора от СТОшника 2021 года

В зимнее время года многие владельцы машин сталкиваются с понижением напряжения в сети. Чаще всего ответственность за это несет генератор, который не может работать на полную мощность.

Как решить эту проблему, не навредив общей электрической системе авто, интересует автомобилистов. Самый простой и безопасный способ – это установка диода с тумблером. Данная операция под силу практически каждому автолюбителю. Несмотря на свою простоту, этот надежный метод является результативным и надежным.

Особенности работы автомобильного генератора

После поворота ключа зажигания ток проходит в обмотку возбуждения. Здесь им управляет стабилизатор напряжения, который питается от секции выпрямителя.

Автомобильный генератор вырабатывает переменный ток, который после выпрямления диодным мостом становится постоянным. Таким образом, такой агрегат относится к группе вентильных генераторов постоянного тока.

Его отличительной чертой является поддержание напряжения в узком диапазоне значений. За напряжение генератора отвечает специальный регулятор, который в народе называют «таблетка», «шоколадка», «щетки».

Данные устройства повышают напряжение до 13,6 Вольт.

На сегодняшний день их подключают по двум основным схемам. Более старый вариант отличается надежностью, работает стабильно, поддерживая напряжение примерно на постоянном уровне. Обновленная схема имеет множество недостатков.

Уникальностью именно автомобильного агрегата является то, что он вырабатывает электричество, преобразовывая механическую энергию вращающегося моторного коленчатого вала, который связан со шкивом генератора ремнем. При этом частота вращения двигателя – это величина непостоянная.

Таким образом, главной задачей данного электрического узла является зарядка АКБ, питание всех потребителей авто стабилизированным напряжением.

При этом независимо от оборотов мотора, напряжение всегда должно оставаться в рамках примерно 14 Вольт. В противном случае это негативно скажется как на аккумуляторе, так и на электрической цепи. Перезаряд и недостаточный заряд пагубно скажется на батарее.

Источник

Доработка генератора ВАЗ 2110.

Всем привет.У меня давно назревала мысль поменять свой ген на десятошный.Он и помощней будет, да и шкив к/в там поликлиновый(ближе к инжектору буду).Мой хоть и хороший, но его стало не хватать, усел кушает прилично.
Оказался у меня в руках генератор 2110 КЗАТЭ, за символический подгон.Я был сразу предупрежден, что на ходу у него застопорил шкив и ремень сожрало.
Разобрав генератор, сразу увидел причину — оба подшипника рассыпались.Купил подшипники, вроде КРАФТ, поменял.

Ну теперь о доработках собственно.Было принято решение делать его 90 амперным.Впридачу регулятор на 14,5 вольт.А то сток 80 А как-то не катит.

Особо расписывать смысла не вижу, ибо у вышеуказанного товарища итак все по-полочкам расписано, вкратце напишу.Поехали:

1.Чтобы увеличить отдачу до 90А, надо разобрать генератор, отделить обмотку, и припаять к ней еще один вывод на диодный мост, а также поменять сам мост на 8ми диодный, большей производительности.

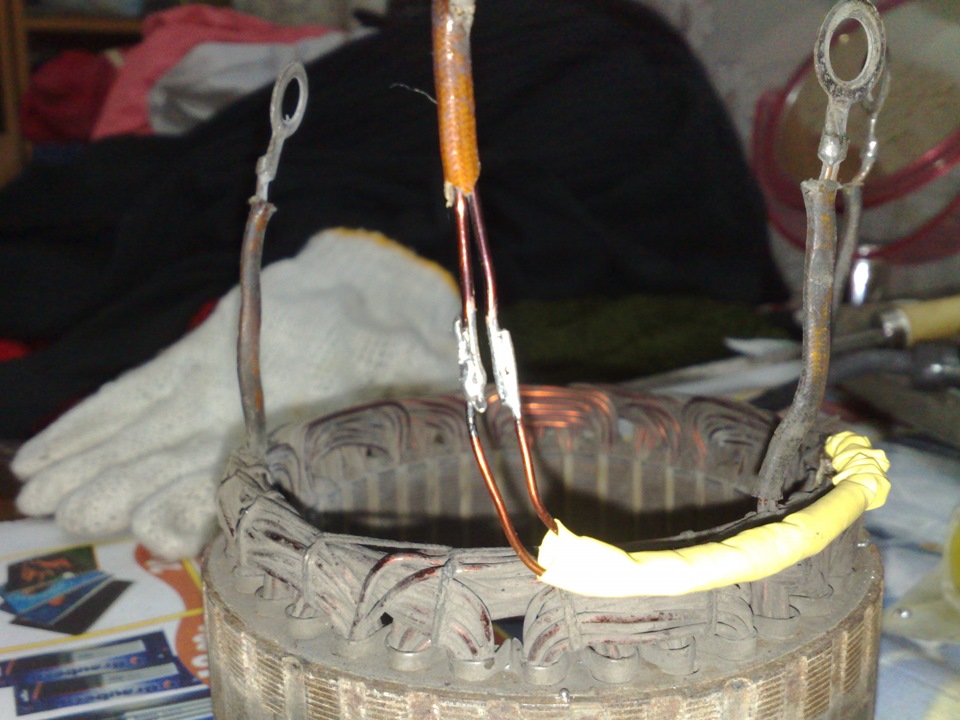

Снял обмотку, содрал кусочек изоляции на месте, к которому припаивается вывод.

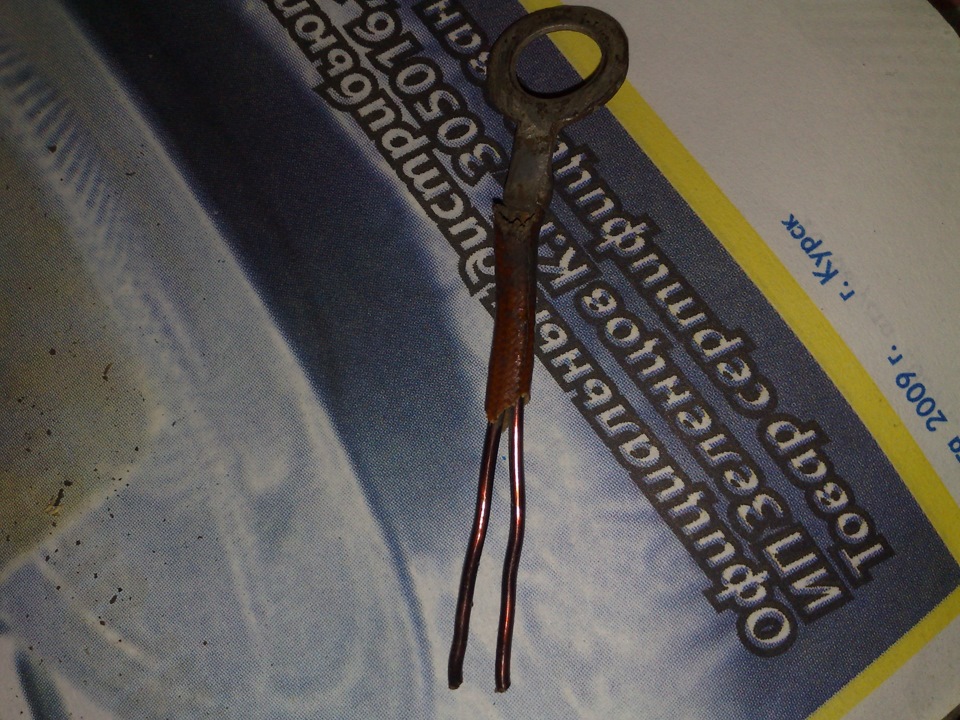

С нерабочего генератора, с обмотки откусил вывод.

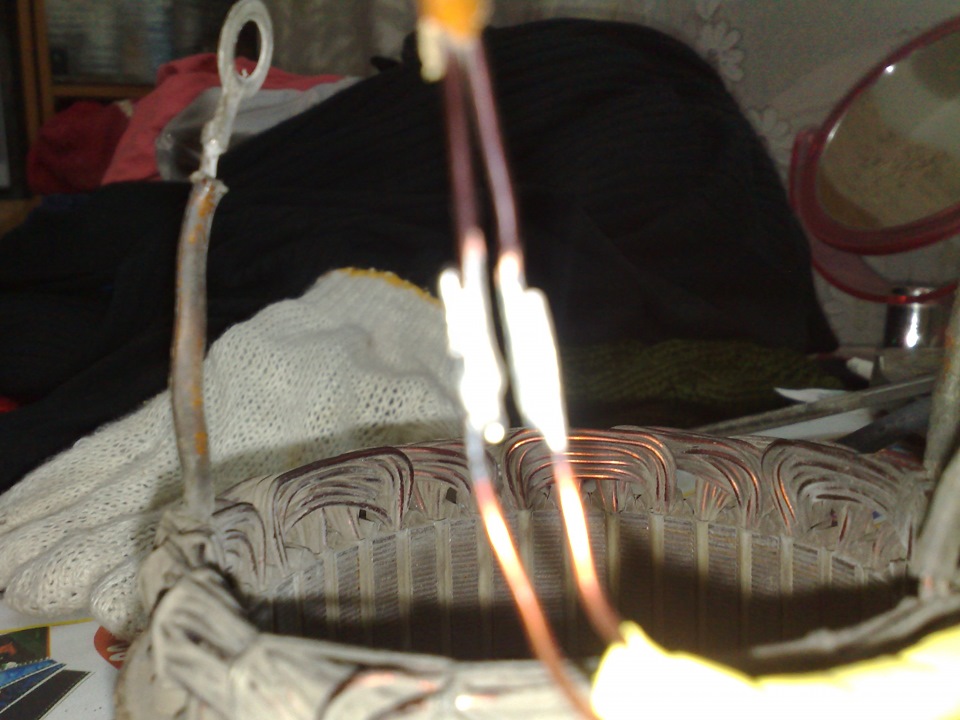

Нарастил ножки медной проволокой такой же толщины.Припаял.В термоусадку.

Поехал на авторынок, купил мост 8 диодный(его найти пипец как трудно у нас).
Тут вышла проблемка — купил, на радостях даже не проверил его, привез домой, поставил, собрал ген.Повез к электрику, где раньше работал, проверили на стенде — нет зарядки.Прозванивать мост, а на нем диод или два не звонились.Поехал обменял на такой-же, прозвонил сразу — этот оказался рабочий, все звонится.
Поставил мост.Прикрепил к нему кондер.

2.Регулятор напряжения на 14,5 вольт.Тут проще.Купил два регулятора — один наш на 14В.Второй немецкий на 14,5 соответственно.

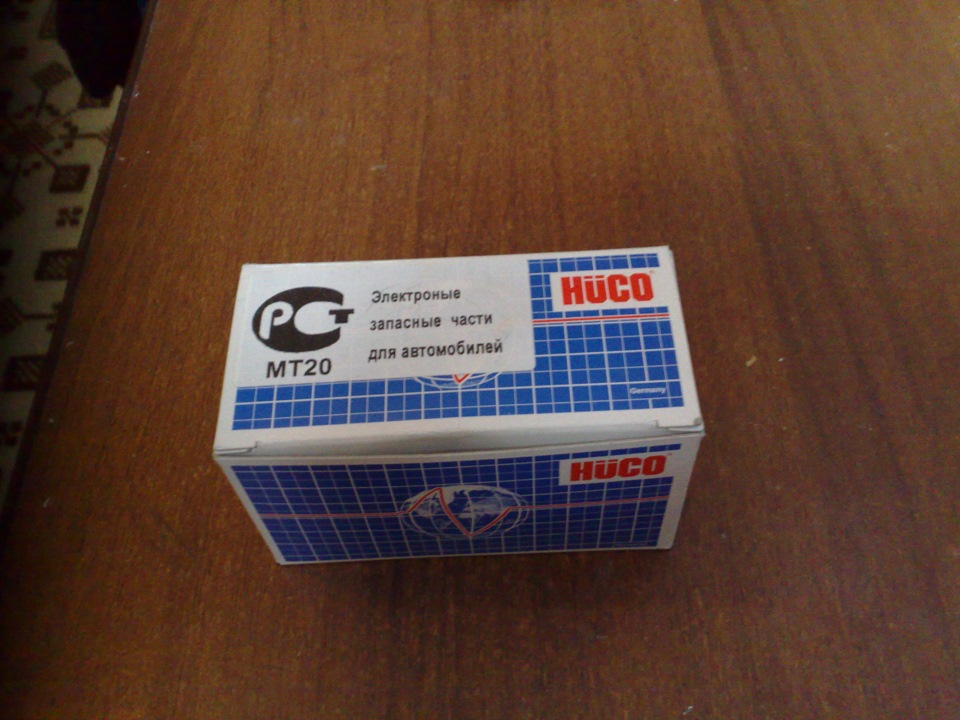

Вот такой мне дали в автопартии.

Далее высверливаем клепки на таблетках.Отпаиваем ножки, отделяем таблетки.
Припаиваем нужную таблетку к русскому регулятору.Крепим винтиками наглухо.Вот он готов.

Ну и так, по дуре припаял нашу таблетку к ино регулятору, не пропадать же добру.

Ну вот и все готово, собираем генератор.

Я его не стал проверять, по идее должно работать.Скоро поставлю.Крепления купил на разборке.Если кому надо, то чтобы поставить такой ген надо — нижний кронштейн генератора 21082, верхняя планка с натяжителем в сборе 2115, болт крепления генератора под нижний кронштейн, один винт на верхнее крепление, ремень, шкив генератора 8 клап., инжекторный(у меня без резинки).Ну вроде это все.

Пока ехал с авторынка увидел на дороге китайскую мазду 3, похоже сделали, сфоткал.

Лада 2109 1998, 70 л. с. — электроника

Машины в продаже

Комментарии 71

Доп диоды черно-серые надо убирать и зарядка пойдет при прокрутке стартером 👍

весь мозг этот генератор вынес

Норм тема, я на 2105 себе поставил 115 амперный с ваз2112 никаких проблем

На стенде бы проверить повысилась сила тока или нет. Мне кажется, что нет. Есть Белорусский генератор с 4-мя выводами на 90 А, но там диаметр якоря и обмотки статора больше, за счёт чего и поднимается мощность.

Источник

как добиться увеличения мощности генератора!

Все токи рискнул такой способ попробовать увеличения мощности. А то у меня совсем гена не радовал, выдавал 12.7в. Что только не побывал! После всей этой операции выдает 14.7в.

BMW 5 series 1980, 150 л. с. — запчасти

Машины в продаже

Комментарии 29

вряд ли ты этим мощность повысил. а вот если б ты обмотку статора поменял…

Я так и не понял куда второй конец провода ушёл от диодов?и как поставить правильно диод один?

Да и ко всему сказанному выше, это не мощность ты повысил, а напряжение бортовой сети, мощность в амперах измеряется

Амперы это сила тока, а вольты это величина

Утебя регуклято ритак на 14 вольт, что ты из него хочешь выжать? лампы будт деградировать быстрее под 15 вольтами и акккумлятор на коротких поездках будет счутка быстрее подзаряжаться, но ивыкипать быстрее станет… поэтому нормальные 14.5 вольт будут оптимальны, регуляторы напряжения щас столько держат. Если он утебя держал ё12.7V на холостых то это нормально, просто утебя подсевший акю, снимай и неси домой на подзарядку, дада, их надо заряжать регулярно, 1-2 раза в весене-осенний сезон и 1 раз месяц в зимний, или чаще. просто на холостых оборотах геныч не может выдавать высокое напряжение, иначе перегружается регулятор напряжение, пропуская больший ток на возбуждение, что ведет к его повышенной нагрузке.

Блин чувак, круто канечно, но обычный диодл 10A10 за 15 рублей ина 10 ампер отлично подошел бы сюда, нафига советское старье пихать и тем более в гирлянды.

Что было под рукой подходящие то и всунул ради эксперимента

Читал в других статьях везде один диод. Зачем подключать два паралельно?

Два паралельно это эксперимент. А так нужен один. 15в это многовато акумм кипеть может да и коммутатор может глюкнуть.

У меня инжектор пока езжу с речкой всегда свет включён магнитофон 14.1
Ну а на лето наверное прийдеться снимать диод

Два паралельно это эксперимент. А так нужен один. 15в это многовато акумм кипеть может да и коммутатор может глюкнуть.

Тут уже вопрос не в величине а силе тока чтобы ничего не сгорело. Как вариант снимать и ставить диод.

Я поставил один диод заряд стал 15.0 при потребителях 14.1
Это нормально?

При полных нагрузках?

Да все включено печка на первой скорости

на самом деле таким образом мощность генератора выросла только в среднем так сказать рабочем диапазоне. а максимальная мощность генератора останется такой же.
но такая переделка тоже имеет место быть.
я сам столкнулся с этой проблемой на ваз 2109-мой генератор наотрез отказывался выдавать больше 13.8вольт. но для нормальной эксплуатации обычного аккумулятора этого мало особенно в зимний период а после замены акб на кальций серебряную стало совсем плохо…так как ей чтоб зарядится нужно 14.7-14.8 и часто по утрам я не мог завести автомобиль.
спасли пара диодов 1N5822 включенных последовательно и напряжение стало как раз 14.7 вольт.

помогает. я через время попробовал трех уровневый регулятор напряжения и понял что это вешь не заменимая! также и на свою теперешнюю 99 поставил и довольный!

Блин вообще не волоку в электрике можешь по подробнее пояснить что за штуки припаял и все такое)

Источник

Ремонт автомобилей

Увеличение мощности генератора 2108 и не только!

Дешёвое изобретение. Позволяет сэкономить деньги на покупку нового генератора.

Многие покупают генераторы повышенной мощности. Если заменить генератор 2108 55 Ампер на Нивовский 80 Ампер про который много написано, придется раскошелится на сам генератор 3700 руб. и плюс крепления от 2110 итого выйдет 4 тыс.руб!

Многие покупают такие таблетки Трехуровневый регулятор напряжения которые стоят от 150 до 500 рублей и решают все свои проблемы!

. )) так вольт или ампер?)) и куда идёт?))

советую перечитывать после написания перлов

. 15.7 вольт зто уже перебор.Генератор без реле напряжения даст 0.00вольт.

конечно!)) да в крайнем случае уж привести в гармонию генератор и акб)) если уж хочется акб помощней поставить, расчитай денежку и на гену соответствующего

Заряд АКБ

Заряд свинцовых аккумуляторных батарей необходимо производить от источника постоянного (выпрямленного) тока. Можно использовать любые выпрямители, допускающие регулировку зарядного тока или напряжения. При этом зарядное устройство, предназначенное для заряда одной 12-вольтовой батареи, должно обеспечить возможность увеличения зарядного напряжения до 16,0-16,5 В, поскольку иначе не удастся зарядить современную не обслуживаемую батарею полностью (до 100% ее фактической емкости).

а на лампочках при таком напряжении не разоришся 12в +20% (2,4 в) никак ни 15,7 а 14,4вольта. При зарядке большую роль играет ток

Ток 15.7 это во время запуска двигателя, когда двигатель прогреется будет где то в пределах 15 Вольт( 5А)

Если хороший контакт на массе то нет. А если плохой замучаешься менять и при 12 Вольт!

У меня маршрутник при 14.7 уже пищит предупреждая о повышеном напряжении. 15.7 это не ток,а напряжение. Это говорит о не исправности реле напряжения,в трёх уровневых максимальное 14.5-14.7.Не верьте всем сайтам,это можно было делать на старых вазах и москвичах, в которых небыло электроники.

А когда ты в мороз заводишь двигатель у тебя какое напряжение показывает маршрутник?

а в трёх-режимных же добавлено некое среднее положение с не слишком сильным сопротивлением.. и в связи с этим название темы, думаю, некорректное и слишком вводящее в заблуждение рекламко при всём уважении к автору

может я и не прав со своими поспешными выводами и заранее приношу извинения..

Понимаешь вот зимой включаешь вентилятор печки и ближний свет фар, а также обогрев заднего стекла, и смотришь на шкалу приборов что идет разряд аккумуляторной батареи.

В итоге утром разряженный аккумулятор зимой не сможет завести машину. Что делать? Покупать новый от Шевроле Нивы 120 Амперный за 5 тыс.руб?

Я думаю проще купить это устройство и избавится зимой от недозаряда аккумулятора в пробках.

Сегодня искал это устройство в магазинах города не где не нашел. Думаю заказать через интернет и протестировать на своем автомобиле.

Тем более там устанавливаются три режима. Летом можно перейти на пониженный.

Понимаешь вот зимой включаешь вентилятор печки и ближний свет фар, а также обогрев заднего стекла, и смотришь на шкалу приборов что идет разряд аккумуляторной батареи.

думаю, как минимум нужно щётки поменять, дальше щётки и якорь, максимум генератор.. «здоровый» генератор без аккумулятора должен обеспечивать всю сеть. согласны?

у меня при включении фар (причём дальнего света), заднего противотуманного и стоп сигналов)), печки, обогрева заднего стекла, магнитолы почти на полную (правда усилителя и саба нет)), противотуманок комп показывавет минимум где-то около 13 +- 1 по-моему, не обращал внимания..

У тебя Генератор на 80 Ампер, а старые которые 2108 они на 55 Ампер (У них крепления разные в верху и внизу)

У классики у них 47/55 Ампер У Москвичей с Уфимским дв. 75 Ампер С Рено 65 Ампер У Волги 65 Ампер)

и всё-таки я не увидел вразумительного возражения насчёт сомнения об увеличении мощности генератора за счёт сей «таблетки» (о чём говорится в вашем названии темы).

Он может зарядить на 100% но ему потребуется больше времени.

Но можно предположить что с увеличением напряжения возрастает и количество ампер. Но может быть такое что амперы останутся без изменений. Тогда чем отличается генератор от зарядного устройства?

Зарядное устройство подает напряжение 12 Вольт и 6 Ампер и зарядит аккумулятор до 100% за 4 часа.

Генератор может подавать на аккумулятор от 14.7- 16 Вольт и поддерживать аккумулятор в заряженном состоянии на 100%

А может подавать 11 Вольт в пробках что будет приводить к постоянному разряду аккумулятора, и человек будет вынужден выключать фары и другие источники, чтобы не разрядить полностью аккумулятор.

А если провод окислился и плохой контакт то сопротивление на генератор тоже возрастает (напряжение теряется)

Плохо зажатые клемма на аккумуляторе тоже приводят к недозаряду аккумулятора (разряду аккумулятора)

Отсюда вывод все должно быть идеально.
