Какая резьба используется в автомобилях

Полезная таблица — диаметр резьбы и шаг

Многие из вас сталкивались с нарезанием внутренней резьбы с помощью метчика и у многих возникал вопрос — какого диаметра должно быть сверло под резьбу, к примеру М8 или М10. Ведь при нарезке резьбы первоначальной задачей становится сверление отверстия подходящего диаметра, чтобы метчик резал металл не слишком туго и в то же время не болтался. Поэтому расскажу, как можно самому высчитать правильный диаметр сверла под любую метрическую резьбу.
На самом деле все просто, как вы знаете, параметров резьбы всего 2: это диаметр и шаг. Еще можно заметить(для тех кто не знает), что резьба бывает стандартная(со стандартным шагом) и любая другая. К примеру, стандартная резьба для 10 мм — это 1.5мм, то есть М10*1.5. Но ведь встречается довольно часто резьба 10*1.25 и 10*1. Буква М на резьбе означает, что резьба метрическая. А бывает еще трубная(читать про трубные плашки). Ну а в этой статье мы разберем все нюансы нарезания метрической резьбы и конечно же узнаем, как вычислить диаметр сверла под резьбу.
Значит, как я уже говорил, в основу расчетов берем диаметр и шаг. Просто вычитаем из диаметра шаг резьбы и полученная цифра будет диаметром требуемого сверла. Давайте посчитаем диаметр сверла под резьбу М8(стандартная).
8 минус 1.25(стандартный шаг) получаем 6.75 мм — именно такое сверло нужно, чтобы нарезать резьбу М8. А например, резьба 8*1 — сверло получится диаметром 7 мм. Надеюсь, все понятно. Также предоставлю вам нужную табличку стандартных резьб(то есть вы сможете узнать, какой шаг стандартный у определенного диаметра) и диаметр сверл для них.
Помимо стандартной резьбы встречаются шаги 0.75(для мелких резьб до М10), 1 мм, 1.25 мм, 2 мм(у крупных метчиков и плашек).
Надеюсь, данная статья помогла вам самостоятельно рассчитать требуемый диаметр сверла под нарезаемую резьбу. Кстати, резьбу нарезайте не «на сухую», а подливайте машинного или бытового масла. Это снизит нагрузку на метчик-плашку, да и резать так гораздо легче.

Источник
Там же про плашки и другое по теме.

Источник

Какая резьба используется в автомобилях

09 Ноября 2018, 11:20 25088

1. Диаметр болта

Точный диаметр болта, как и любого другого предмета, измеряют штангенциркулем или микрометром. Однако, бывают ситуации, когда специальных измерительных приборов нет под рукой. В таком случае, измерить наружный диаметр болта можно с помощью мерной ленты.

Оборачиваем меркой стержень болта в один оборот и отмечаем на шкале место соединения. Так мы выяснили длину окружности болта. Уменьшаем полученный результат на 1-2 мм, чтобы исключить влияние толщины мерки на расчеты.

Зная длину окружности, с помощью простой геометрической формулы с легкостью рассчитываем диаметр. Для этого длину окружности делим на число Пи, равное 3.14. Поскольку у большинства автомобильных болтов стандартные диаметры, то, даже с учетом погрешностей в измерениях, результат будет близок к стандартным размерам. Стандартные диаметры болтов применяемых в автомобилях: 5, 6, 7, 8, 10, 12, 14, 16 и т.д.

Справедливо заметить, что такой способ не подходит для замеров, где требуется особая точность. Например, забивную часть колесной шпильки, где важна каждая десятая миллиметра, измеряют только штангенциркулем или микрометром.

2. Шаг резьбы болта

Для этого отсчитайте 15-20 витков резьбы (чем больше витков, тем точнее результат) и измерьте линейкой расстояние между крайними витками. Путем деления длины посчитанных витков на количество витков получаем расстояние между витками, т.е шаг резьбы.

Шаг резьбы автомобильного болта, величина стандартизированная и находится в тесной связке с диаметром. Зная диаметр болта и рассчитанную величину шага резьбы легко определяем точный шаг резьбы с помощью следующей таблицы.

3. Длина болта

Источник

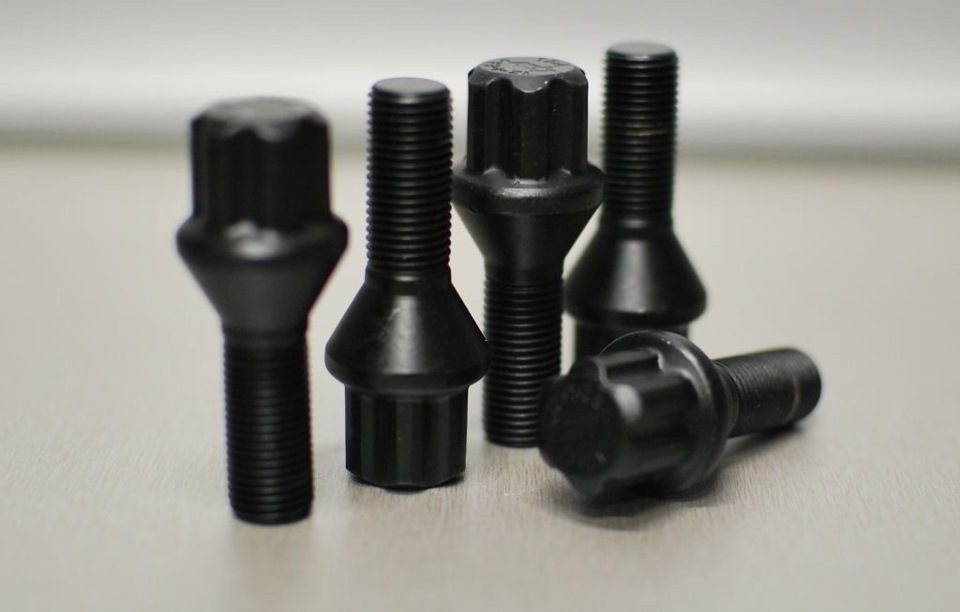

Колесные болты! Интересный текст, всем читать) Репост полезен!

Текст не мой, взят с Ауди-клуба.
Как инженер автомобилист полностью поддерживаю написанное.
Не экономьте на колесных болтах и болтах тормозных суппортов.

Репост ценной информации крайне рекомендован.
Всем удачи на дорогах)

Трактат о резьбах и резьбовых соединениях

Не первый раз возникает вопрос о болтовых соединениях, применяемых в Ауди. Не буду пересказывать термех, сопромат, констромат и протчая, протчая, а кратко расскажу то, что считаю полезным сказать на эту тему.
Резьбы по типам делятся на метрические, дюймовые, трубные, упорные, трапецеидальные и специальные.
Метрические резьбы обозначаются как М14х1,5 — это означает, что М — метрическая, внешний диаметр — 14 мм, шаг резьбы — 1,5 мм.Если шаг «стандартный», то иногда он не ставится.
Дюймовые резьбы обозначаются, например, 1/2″х20. Это означает диаметр резьбы — полдюйма (чуть больше 12 мм), а шаг резьбы — 20 «ниток» «занимают» вдоль резьбы ровно один дюйм. Резьба 1/2″х20 — это примерный аналог метрической резьбы М12х1,25.
Если рассматривать метрические резьбы (а почти на всех машинах используются наряду с метрическими ещё и дюймовые резьбы — ими крепят ремни безопасности, например), то болты для них изготавливают по нескольким вариантам технологий.
1. Литьё. Можно пропустить, в Ауди не используются литые болты кроме как пластмассовые, несиловые.
2. Точение. Тело болта может быть выточено на токарном станке. Такое есть, но мало.
3. Горячая и холодная высадка (суть в проковке тела и нагартовке поверхности). Как правило, используется именно это.
Высаженные болты опытный взгляд легко отличит от «вырезанных» по фактуре поверхности и форме «шляпки».
Болты также отличаются друг от друга методом нанесения резьбы.
1. Нарезка резцом или плашкой. Используется крайне редко в производстве, в Ауди не знаю ни один болт с нарезанной резьбой.
Нарезанная резьба не отличается прочностью и чистотой поверхности.
2. Накатка резьбы. Почти повсеместно применяется из-за дешевизны производства и высокого качества резьбы — получается большая прочность и очень гладкая ровная поверхность.
В России окончательно убедились в преимуществах накатанной резьбы в конце 60-х после первых испытаний титанового крепежа Ту-144 — болты с нарезанной резьбой рвались там, где накатанные успешно и с запасом «держали».
Шаг резьбы.
К резьбовым соединениям предъявляются обычно противоположные требования — с одной стороны — шаг резьбы должен быть крупным для большей несущей нагрузки, а с другой — должен быть мелкий для предотвращения отворачивания.
Пример: Болт с резьбой М12х1,5 имеет высокую несущую нагрузку, большую стойкость на истирание, но не обладает «самоконтрящимся» эффектом. Болт с резьбой М12х1,0 — наоборот, держит меньшую нагрузку, зато отсутствует самоотворачивание. М12х1,25 — «граничный» случай, когда болт не самоотвинчивается, но несущая способность его велика. Такими же свойствами обладает резьба М14х1,5 (колёсные болты, например). Покрытие. Гладкий полированный болт будет охотно самоотворачиваться, особенно если резьба нарезана в один двойной проход — от конца болта к головке и назад. Связано это с микрорельефом поверхности резьбы. Резьбы, правильно нарезанные на токарно-винторезном станке, «держат» лучше ситуацию с самоотворачиванием.

Некоторые покрытия только ухудшают ситуацию. Например, кадмирование резко повышает стойкость детали к солёной воде, но покрытие мягкое, «тянучее» и в итоге плохо «держит» нагрузки. На с некоторых пор Ауди не применяется.

Цинкование резьбы приводит к схожим результатам, если цинк оставить гладким и блестящим как серебро, а вот если его «пассивировать», то покрытие будет весьма «шершавым» и болты не будут иметь склонность к самоотворачиванию. Химически пассивированный цинк иногда выглядит желтовато, как кадмий — это нормально.

Фосфатирование резьб. Фанаты фосфатирования — немцы из Штутгардта — в Мерседесах фосфатируют всё, что можно фосфатировать в принципе. Фосфатная плёнка очень прочная, твёрдая и шершавая — я считаю этот вид покрытия стальных резьб наилучшим из всех.
Фосфатированы всегда болты тормозной системы, подвески и колёсные болты.

Количество витков в зацеплении.
В основном этот вопрос задают при креплении колёс.
Сразу скажу, что минимально необходимо, чтобы было 4 нагруженных витка, максимально — 7-8, больше — нет смысла.
Нагрузка на витки резьбы длинного СТАЛЬНОГО колёсного болта, вкрученного с СТАЛЬНУЮ ступицу, распределяется примерно следующим образом:
1 виток —

3%
Все оставшиеся витки держат лишь около 3-4% общей нагрузки.
Реально в жизни крайний виток «разбалтывается» и картина меняется при 5 витках на примерно такую:
1 — 30
2 — 30
3 — 20
4 — 13
5 — 7
Сразу скажу, что цифры действительны лишь для материалов ступицы и болта с одним модулем упругости. Если ступица — сталь, а болт — титан (полуторакратная разница в величине модуля упругости — 21 и 15 тонн на мм2 на метр соответственно), то картина резко ухудшается — два внешних витка «держат»

Некоторые практические выводы.
1. Нельзя вместо высаженных болтов использовать вырезанные (выточенные).
2. Нельзя болты с накатанной резьбой заменять на болты с нарезанной резьбой.
Вывод из первых двух пунктов:

НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ «САМОДЕЛЬНЫЕ» БОЛТЫ.

3. Колёсные болты надо затягивать минимум на 4 оборота.
4. Нельзя использовать пары «высокомодульная гайка и низкомодульный болт. Наоборот — можно, только вот найдите мне материал с большим модулем упругости, чем сталь.

Источник

Многие из вас сталкивались с нарезанием внутренней резьбы с помощью метчика и у многих возникал вопрос — какого диаметра должно быть сверло под резьбу, к примеру М8 или М10. Ведь при нарезке резьбы первоначальной задачей становится сверление отверстия подходящего диаметра, чтобы метчик резал металл не слишком туго и в то же время не болтался. Поэтому расскажу, как можно самому высчитать правильный диаметр сверла под любую метрическую резьбу.

На самом деле все просто, как вы знаете, параметров резьбы всего 2: это диаметр и шаг. Еще можно заметить(для тех кто не знает), что резьба бывает стандартная(со стандартным шагом) и любая другая. К примеру, стандартная резьба для 10 мм — это 1.5мм, то есть М10*1.5. Но ведь встречается довольно часто резьба 10*1.25 и 10*1. Буква М на резьбе означает, что резьба метрическая. А бывает еще трубная(читать про трубные плашки). Ну а в этой статье мы разберем все нюансы нарезания метрической резьбы и конечно же узнаем, как вычислить диаметр сверла под резьбу.
Значит, как я уже говорил, в основу расчетов берем диаметр и шаг. Просто вычитаем из диаметра шаг резьбы и полученная цифра будет диаметром требуемого сверла. Давайте посчитаем диаметр сверла под резьбу М8(стандартная).

8 минус 1.25(стандартный шаг) получаем 6.75 мм — именно такое сверло нужно, чтобы нарезать резьбу М8. А например, резьба 8*1 — сверло получится диаметром 7 мм. Надеюсь, все понятно. Также предоставлю вам нужную табличку стандартных резьб(то есть вы сможете узнать, какой шаг стандартный у определенного диаметра) и диаметр сверл для них.

Помимо стандартной резьбы встречаются шаги 0.75(для мелких резьб до М10), 1 мм, 1.25 мм, 2 мм(у крупных метчиков и плашек).
Надеюсь, данная статья помогла вам самостоятельно рассчитать требуемый диаметр сверла под нарезаемую резьбу. Кстати, резьбу нарезайте не «на сухую», а подливайте машинного или бытового масла. Это снизит нагрузку на метчик-плашку, да и резать так гораздо легче.

Шаг резьбы автомобильного болта, величина стандартизированная и находится в тесной связке с диаметром.

Зная диаметр болта и рассчитанную величину шага резьбы легко определяем точный шаг резьбы с помощью следующей таблицы.

Как определить шаг резьбы гайки

Для измерения шага внутренней резьбы гайки лучший способ – подобрать ответный болт, который бы свободно ввинчивался в резьбовое отверстие, а затем произвести расчет по нему. Если подходящих винтов нет, то можно воспользоваться простым способом для которого потребуется листок бумаги и линейка.

Оторвите небольшую полоску бумаги и поместите ее в гайку. Прижмите пальцем бумагу к резьбе, так чтобы на ней остался отпечаток резьбовой поверхности. Для лучшей видимости можно провести по граням витков мазутом или маркером. Приложив к отпечатку линейку, измерьте расстояние L между крайними рисками и посчитайте количество рисок n на этом участке за минусом первой (нулевой). Выполните вычисления по формуле Р = L/(N-1).

Например, оттиск дал 5 четких рисок на отрезке в 10 мм, значит:

Р = L/(N-1) = 10 мм/(5-1) витков = 2.5 мм

Вместо бумаги получить оттиск можно используя спичку или карандаш. Зная внутренний диаметр гайки, предположим 10 мм, и расчетную величину шага, сопоставим полученные данные с таблицей. Находим в резьбовом ряду значение М10 и искомый шаг 2.5 мм (основной). Условное обозначение гайки: М10х2.5.

Источник

Резьбовой крепёж используемый при ремонте

В автомобилях для крепления отдельных узлов и деталей в качестве крепежных элементов используются винты, болты, шпильки и гайки. Винтами называются резьбовые крепежные изделия с головкой, предназначенной для закручивания с помощью отверток. Болтами называются резьбовые крепежные изделия с головкой шестигранной или специальной формы, предназначенной для закручивания при помощи гаечных ключей.

Шпилька представляет собой стержень с резьбой, нарезанной с двух сторон. Часто с одной стороны шпилька имеет крупную, а с другой стороны — мелкую резьбу. В корпусную деталь шпилька вкручивается крупной резьбой, а с противоположной стороны на нее накручивается гайка, с помощью которой стягиваются скрепляемые детали (рис. 1.1).

Резьба винта должна совпадать с резьбой, выполненной в корпусной детали или гайке. Диаметр резьбы может измеряться в долях дюйма (в этом случае резьба называется дюймовой) или в метрических единицах. Диаметр резьбы измеряется по вершинам резьбы, на наружном диаметре болта или шпильки.

Рис. 1.1. Слева показан типичный болт, справа — шпилька. Обратите внимание на то, что на верхнем и нижнем концах шпильки резьба имеет разный шаг

Дюймовая резьба бывает крупной и мелкой. Крупная резьба называется UNC-резьбой (Unified National Coarse — унифицированная классификация крупной резьбы, принятая в США), а мелкая резьба — UNF-резьбой (Unified National Fine — унифицированная классификация мелкой резьбы, принятая в США). Для обозначения резьбы используется стандартная комбинация диаметра резьбы и числа витков резьбы — на единицу длины ( называемого шагом резьбы). Шаг — резьбы измеряется с помощью резьбомера (также

называемого резьбовым калибром), как показано на рис. 1.2. Болты классифицируются по диаметру и длине, измеряемой от конца болта до нижней стороны его головки, как показано на рис. 1.3.

Размер дюймовой резьбы определяется наружным диаметром резьбы в долях дюйма и числом витков резьбы на дюйм длины. Типичными размерами UNC-резьбы являются 5/16-18 и 1/2-13. Аналогичные UNF-резьбы имеют размеры 5/16-4 и 1/2-20.

Рис. 1.2. Резьбомер служит для измерения шага резьбы. Этот болт имеет резьбу диаметром 1/2 дюйма с шагом 13 витков на дюйм (1/2-13)

Рис. 1.3. Размер болта определяется его длиной и диаметром резьбы

Пользуйтесь винтергриновым маслом

Синтетическое винтергриновое масло, которое можно купить в любой аптеке, обладает великолепной проникающей способностью. Поэтому, если не удается выкрутить заржавевший болт или найти пропиточное масло, шагайте прямиком в аптеку (рис. 1.4).

Рис. 1.4. Для ослабления заржавевших резьбовых соединений используется синтетическое винтергриновое масло

■ БОЛТЫ С МЕТРИЧЕСКОЙ РЕЗЬБОЙ

Размер метрической резьбы болта указывается буквой Af, и следующим за ней числом, означающим диаметр болта в миллиметрах (мм), измеренный по наружному диаметру (вершинам) резьбы. Пример обозначения метрической резьбы со стандартным шагом М8, Ml2. Размер метрической резьбы с мелким шагом указывается диаметром резьбы, за которым следует символ х и число, означающее расстояние между соседними витками резьбы, в миллиметрах (например, М8х1,5).

■ КЛАСС ПРОЧНОСТИ БОЛТА

Болты изготавливаются из различных сортов стали и поэтому отличаются по прочности. Классификация болтов по прочности называется классом прочности. На головку болта наносится маркировка, указывающая его класс прочности. На головку болтов с дюймовой резьбой наносятся риски, как показано на рис. 1.5 и рис. 1.6. Фактический класс прочности болта равняется числу рисок плюс два. Класс прочности болтов с метрической резьбой указывается десятичным числом, нанесенным на головку болта. Чем больше рисок или чем больше число, указанное на головке болта, тем выше его прочность. Иногда аналогичная маркировка, указывающая класс прочности, наносится на гайки и мелкий крепеж.

Рис. 1.5. Стандартная маркировка класса прочности болтов

Никогда не используйте обычный хозяйственный крепеж (несортовой) в системах рулевого управления, подвеске или тормозной системе автомобиля. Используемый при техническом обслуживании автомобиля крепеж должен точно соответствовать по размеру и классу прочности крепежу, указанному и использованному производителем автомобиля.

Рис. 1.6. На станции техобслуживания всегда должен быть в наличии ассортимент высококачественных болтов и гаек, который может понадобиться для замены поврежденного крепежа в процессе технического обслуживания автомобиля

■ ГАЙКИ

У гаек размер шестигранного корпуса, как правило, совпадает с размером головки болта. У дешевых гаек размер шестигранного корпуса иногда превышает размер головки болта. Гайки с метрической резьбой часто маркируются лунками, нанесенными на их поверхность, которые указывают класс прочности. Чем больше лунок, тем выше класс прочности гайки. Для предотвращения самопроизвольного раскручивания соединения используется посадка с натягом. Для этого слегка деформируется форма гайки либо часть витков резьбы. Для предотвращения самопроизвольного ослабления гаек используется также нейлоновая кольцевая прокладка, фиксируемая в корпусе гайки, или нейлоновая прокладка или лента, закладываемая в резьбовое соединение.

Полудюймовый гаечный ключ не подходит к головке полудюймового болта

Распространенной ошибкой новичков, осваивающих азы ремонта автомобиля, является представление о том, что размер болта или гайки — это размер его головки. Размер болта или гайки (наружный диаметр резьбы), как правило, меньше посадочного размера, указанного на рожковом ключе или головке торцового ключа. Ниже приведена таблица соответствия номера ключа размеру резьбы.
