Камера заднего вида ЦМФ 7 мест
Первое, что надо сделать в газели с 2диновым экраном это конечно установить камеру. Почему ГАЗ до сих пор не предлагает этого даже в опции-непонятно, ведь уже все для ее установки готово.
На ЦМФ газ решил, что камера должна стоять внизу в бампере. Это не очень правильно, ибо если не видишь хотя бы части кузова, сложно припарковаться в 5 см от пандуса.
Некоторые ставят в повторитель стоп сигнала, но тогда появляется проблема что нет камеры когда откроешь двери. Ставить ещё одну это уже как то через чур. Поэтому ждём с Али камеру для Мерседесов для размещения на крышу
.
А пока временный вариант

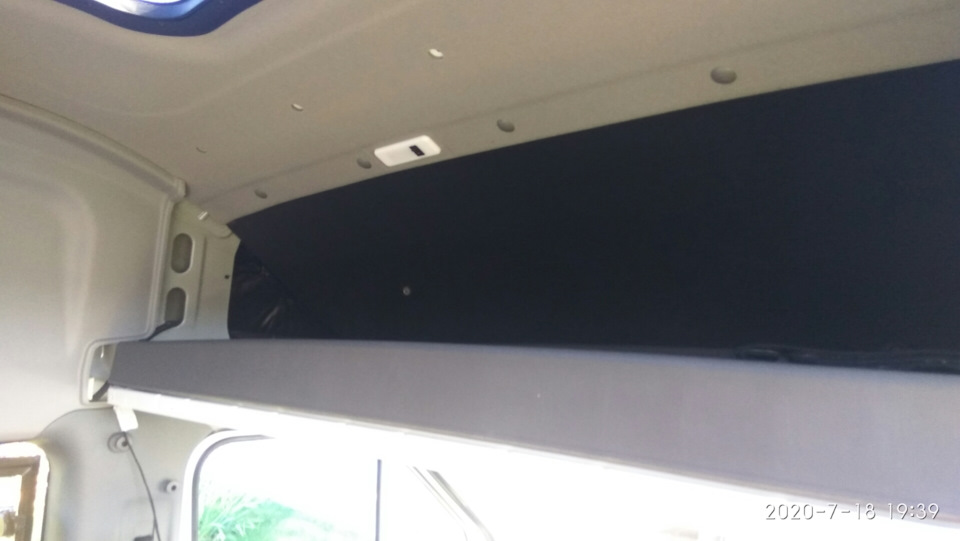

Для протяжки кабеля необходимо снять 3 детали в «чердаке», левую накладку стойки лобового стекла, ну и собственно ГУ.
Снимаем накладку с 2 светильниками
Снимаем накладку с местом для динамиков
Откручиваем и вытаскиваем дно «чердака»
, снимает левую накладку стойки лобового
Для протяжки кабеля оттягиваем накладку над левым глухим стеклом.
Для того, чтобы снять ГУ, снимаем рамку-просто тянем верх ее на себя.
Для подключения камеры нам потребуются:
10 метров кабеля для наблюдения КВК-2*0,5 или 0,75, камера заднего вида, кусок провода от автомобильной проводки (около метра), отсутствующая нога для разъема миниИСО(можно купить в магазинах продающих автозвук), там же можно взять ножевой разъем для подключения к другому кабелю. Если есть желание, можно сразу прокинуть провода для задних колонок. Для 7местного авто нужно 7 метров акустического кабеля и 4 ноги для разьема ИСО.
Кабель протягиваем в скрытой полости под потолком, спускаем в такой же полости у левого фонаря. Внизу есть резиновая заглушка, через нее кабель выводим в бампер. Вынимаем заглушку из центра бампера и вытаскиваем кабель.
У камеры отрезаем разъемы, красный кабель паяем к красному, черный к черному и наружной обмотки видеокабеля. Жёлтый кабель от камеры к центру видеокабеля.
Внутри салона кабель спускаем по левой стойке и протягиваем к магнитоле. У магнитолы находим разъем на котором написано камера.
Вытаскиваем из штекера контакты и любым способом соединяем с нашим кабелем. Красный к красному, черный с черным и наружной обмоткой. Белый к центральной жиле видеокабеля.

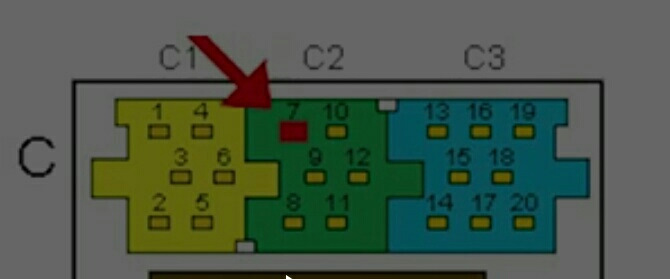

Теперь надо протянуть кабель к магнитоле, чтобы она понимала, когда включена задняя передача. Для этого нужно один отрезок кабеля обжать ногой для разъема миниИСО и вставить в зелёную колодку в 7 контакт
. Теперь надо прицепиться к кабелю идущему к фонарю заднего хода. Из левой стойки идёт гофра. Внутри нее синий кабель, к нему и надо подключаться. Для удобства я разьединял разъем под панелью и откручивал кабель закреплённый на массу(ключ на 10). Вытащил вверх и аккуратно прицепил кабель. Вернул обратно.

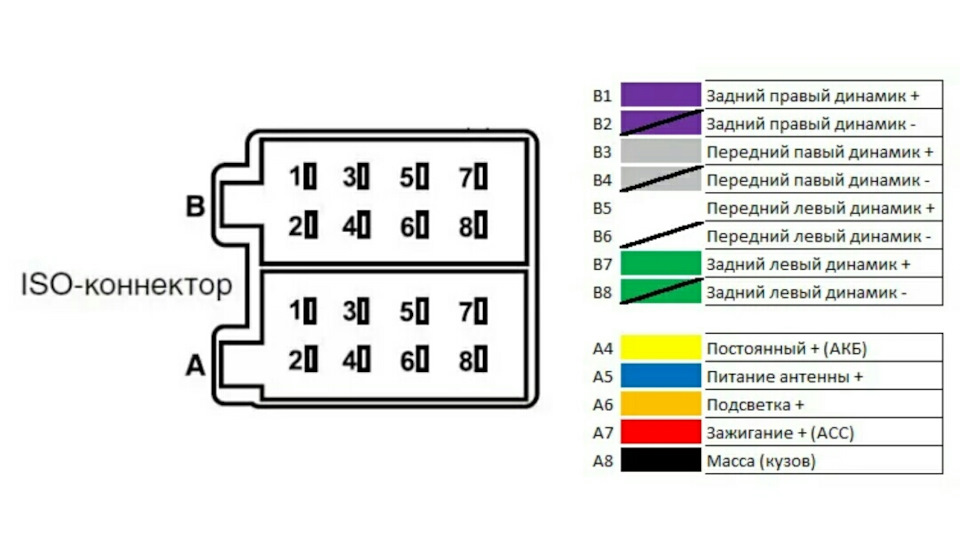

Для задних колонок нужно в аудио колодку разъема ИСО добавить 4 ноги, можно взять из другого разъема ISO. Нужны зелёные и фиолетовые каьели
Собираем в обратной последовательности. Камеру прикручиваем к бамперу обычными саморезами, как вам больше картинка понравится.
Камера заднего вида Gazelle Next
Камера заднего вида Газель Некст (Цельнометаллический фургон, автобусы). Данная камера поможет вам избежать аварий при парковке и несчастных случаев когда вы будите ехать задним ходом. Камера для Газель Некст, устанавливается в замен вашего плафона подсветки заднего номера, тем самым не требует ни каких изменений в кузове вашего автомобиля.
Штатная камера заднего вида специально изготовлена для автомобиля Gazelle Next, имеет свою светодиодную подсветку заднего номера. При установки камеры заднего вида, подсветка заднего номера у вас остаётся.
Камера для Gazelle Next, цветная, парковочные линии, водонепроницаемая, имеет угол обзора 170 градусов, матрица CCD, 1080 x720 пикселей, минимальное освещение 0.01 Lux, защита IP68, 800 ТВ линий.
1 x Камера заднего вида Газель Некст
1 x 6 метров видео кабель
1 x Кабель питания 1 метр
1 x Гарантия 1 год
Как установить камеру заднего вида:
Демонтируйте свою старую подсветку заднего номера.
Установите камеру в гнездо где стояла подсветка заднего номера.
Подключите питание подсветки заднего номера к проводам светодиодной подсветки камеры.
Подключите питание камеры на фонарь заднего хода. Красный плюс, чёрный минус.
Подключите видео кабель к камере заднего вида.
Подключите видео кабель к вашему монитору, телевизору или магнитоле.
После переключения передачи (задний ход), на вашем мониторе появится картинка видео.
