Камера заднего вида для автомобиля митсубиси асх

Как я комплектацию менял, часть 3: Камера

До камеры установил магнитолу и кнопки с круизом и мультимедиа.
Настала очередь камеры заднего вида. Купил для установки в штатное место, с подсветкой.

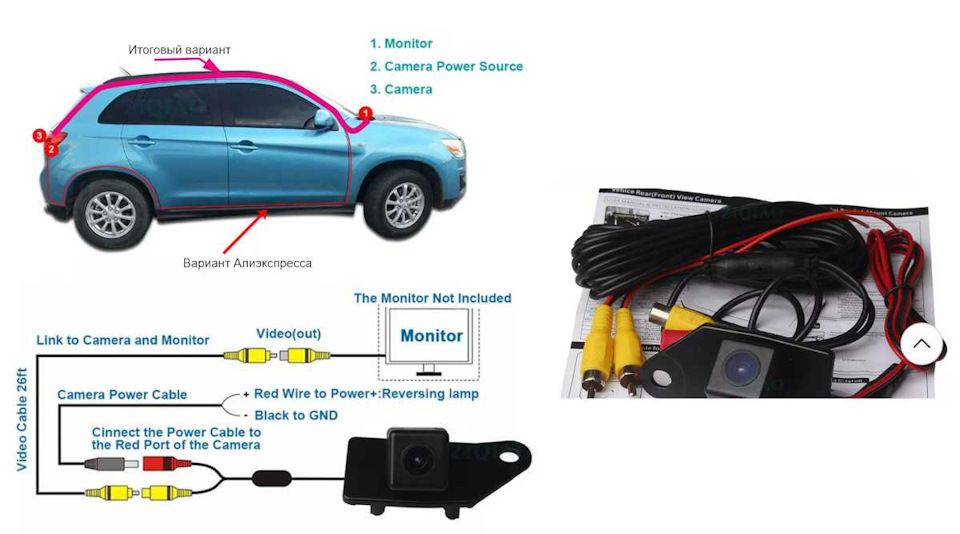

Снимал только обшивку задней двери, далее по верху провел и завел в панель. Фото нет, есть только схема.

Кабель с фонаря заднего вида так же подключатся к кабелю reverse магнитолы.
Картинка не плохая, на магнитоле настраивается картинка для включенного света и для выключенного.

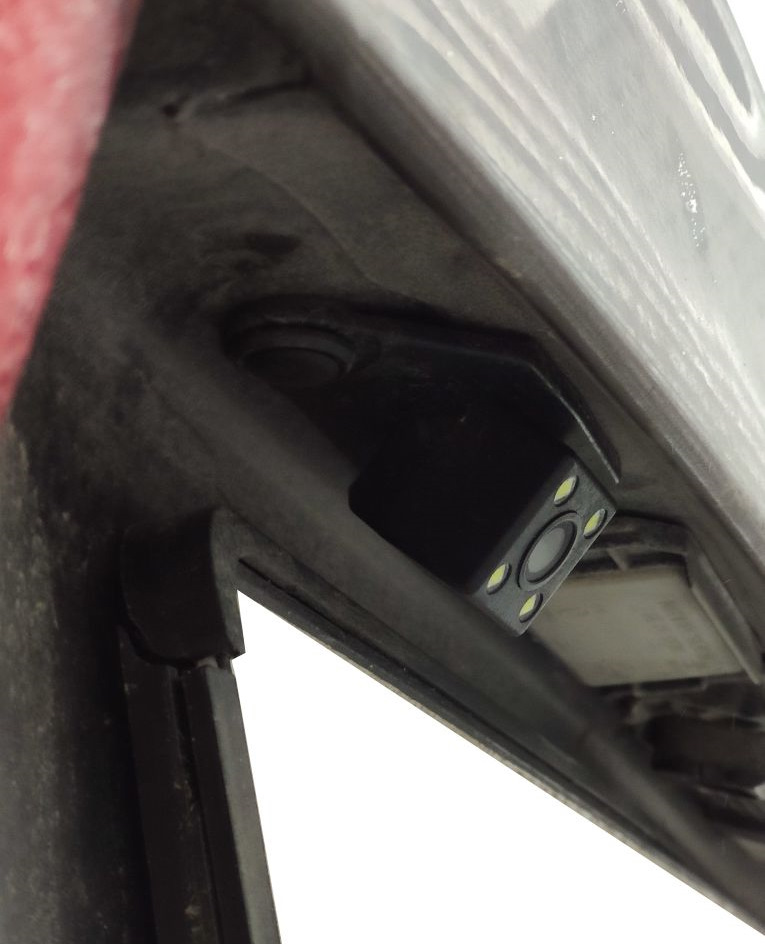

На форумах рекомендовали камеру для установки в фонарь номера. И действительно, не совсем привычно из-за смещения. Может потом другую куплю.

Mitsubishi ASX 2010, двигатель бензиновый 1.6 л., 117 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Комментарии 24

Взять бу камеру на разборке да и всё.

Оригинал б/у имеет другой коннектор и ценник.

Честное слово, не пойму- с чем должны совпадать линии?

Поправил, добавил. Не совпадет с габаритами автомобиля) наверное, если поставить по центру, то и китайская будет совпадать с линиями. Я бы их вообще отключил на самом деле, но возможности нет.

У меня на экране разметка выглядит также. Камера в штатном месте, хоть и не штатная. На неделе специально обращал внимание- линии получаются четко по колесам:
Паркуюсь вплотную к бордюру любой стороной- бордюр на камере четко по линии. Как-то так…

Я извиняюсь. Всё пишут, что линии не совпадают… А с чем они совпадать должны?
Себе поставил такую камеру как на картинке, врезав её в штатную заглушку, соответственно есть возможность чуть настроить её направление. Смещения не ощущается.
З.ы. да и для чего камера по факту нужна? Смотреть что непосредственно за кормой находится. Вправо-влево это только по зеркалам адекватно оценить можно. Ну или круговой обзор…

Тут каждому свое, может кого-то и качество на моей камере устроит, меня же оно не устраивает координально. По линиям согласен, из камеры в штатное место будут не совпадат, но поэтому и спрашиваю про камеру в фонарь подсветки. Опять таки курочить заглушку не хочу, если опять не понравится с дыркой ездить?

Заглушку, уже под камеру заточенную, можно купить на Али.

Надо оригинальную заглушку заюзать, она имеет правильный угол, при котором виден край бампера. Ну или изменить, если возможно, угол установленной.

Бампер там видно, прям самый край, внизу, с этим проблем нет, на фото может слилось)
А вот справа не очень обзор. Вбок бы направить.

Это проблема угла обзора камеры, есть более продвинутые в этом плане.

Так посоветуйте нормальную камеру в фонарь, тоже поставил в штатное место и жутко не нравится. Во первых не совпадают линии, во вторых качество просто жуткое, хотя взял типа сони ссд. По факту просто выкинул 600р.

Камера с реальным широким углом обзора в штатное место — прекрасный вариант.
Например: aliexpress.ru/item/400024…f4-44ca-a9db-679d34f0b9e9

Э-э-э, а почему она в штатное место? Написано что универсальная камера для любого авто. Цена высоковата, ну да ладно, но отсутствие отзывов и купивших именно эту камеру как то напрягает…

Это пример приличной камеры, которую стоит установить в штатное место. Нужна камера по центру, возьмите на рамке номера.
aliexpress.ru/item/163048…8148356.43.1f0f3558QegSKc

Э-э-э, а почему она в штатное место? Написано что универсальная камера для любого авто. Цена высоковата, ну да ладно, но отсутствие отзывов и купивших именно эту камеру как то напрягает…

Подозреваю это +/- тот же девайс, но продавец с маленьким рейтингом.
aliexpress.ru/item/329885…19-4a01-a795-c64accc6e0e2

Так посоветуйте нормальную камеру в фонарь, тоже поставил в штатное место и жутко не нравится. Во первых не совпадают линии, во вторых качество просто жуткое, хотя взял типа сони ссд. По факту просто выкинул 600р.

А что в Вашем понятии не совпадают линии? Может камера по умолчанию не «зеркалит»?

Не совпадают линии — это значит габариты авто не совпадают с отрисовкой линий на камере из-за смещения места установки камеры относительно середины авто. Понятно что «бери родную, все совпадет», но хочется качество за вменяемые деньги. Поэтому и прошу совета по камере в подсветку номера хорошего качества и угла обзора. Линии уже не так критичны, хотя и будут давать более реальную картину из-за смещения ближе к центру авто.

Источник

Камера заднего вида

Всем привет!
Так как изначально в моей комплектации камеры не было, решил поставить ее. Полезность даного девайса описывать не буду, все и так знают.
Установка камеры заднего вида не заняла много времени.

Снимаем обшивку пятой двери.

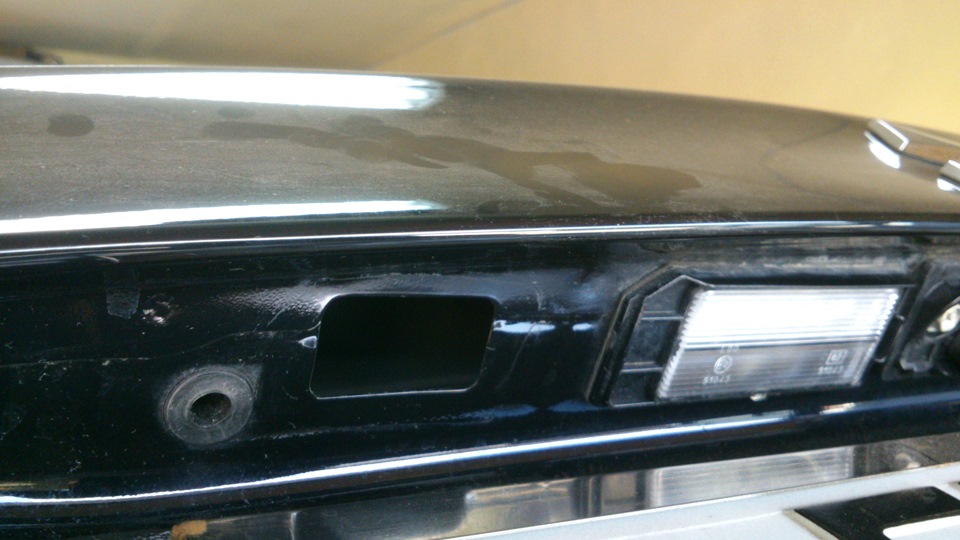

Снимаем штатную заглушку под камеру.

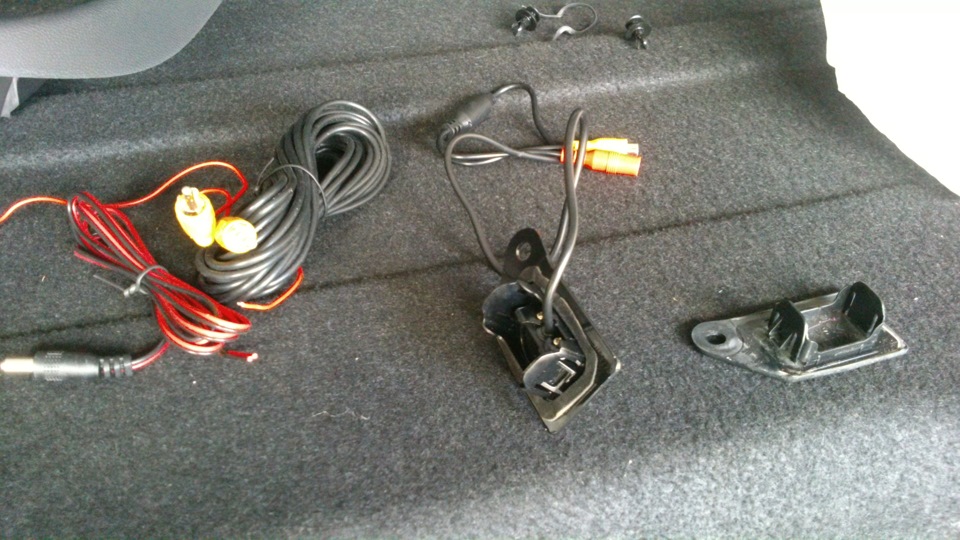

Снимаем прокладку со штатной заглушки и устанавливаем ее на камеру.

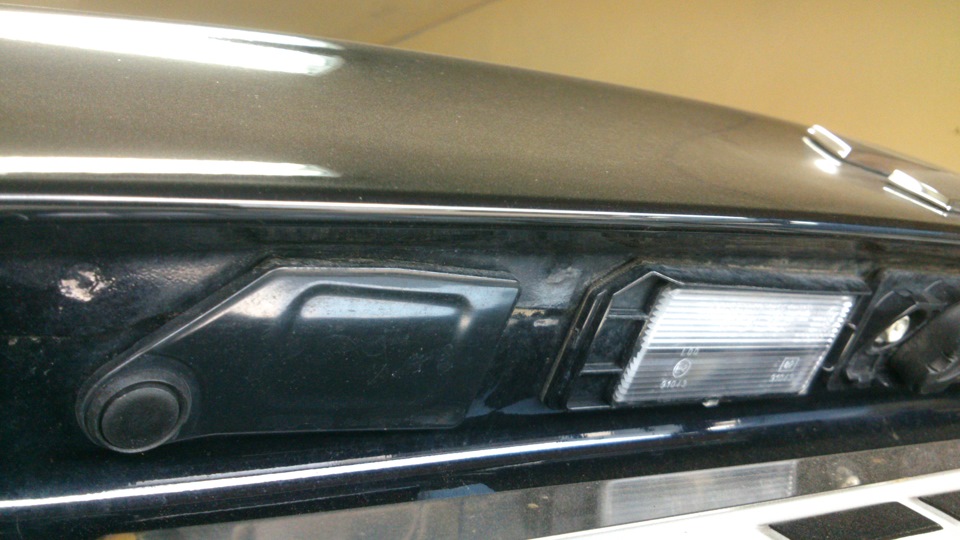

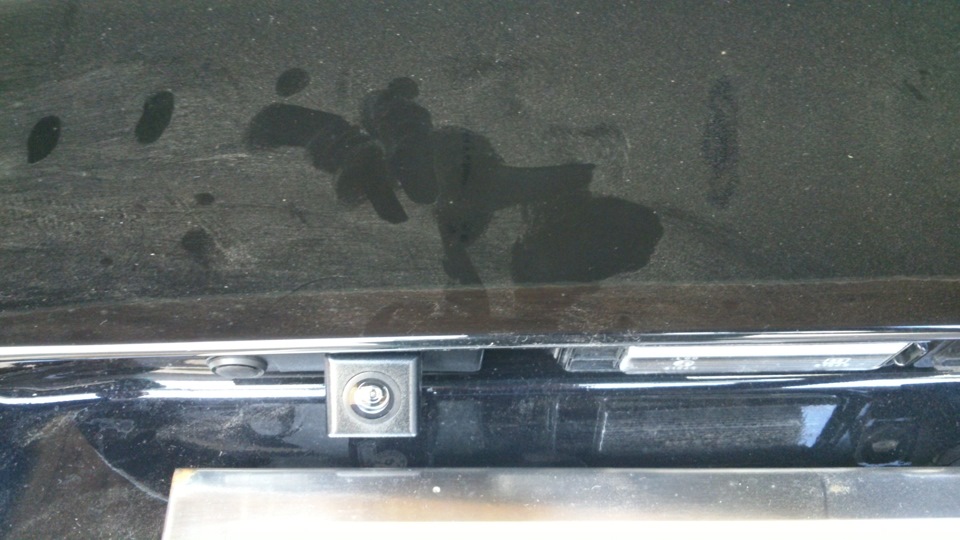

Устанавливаем камеру на штатное место.

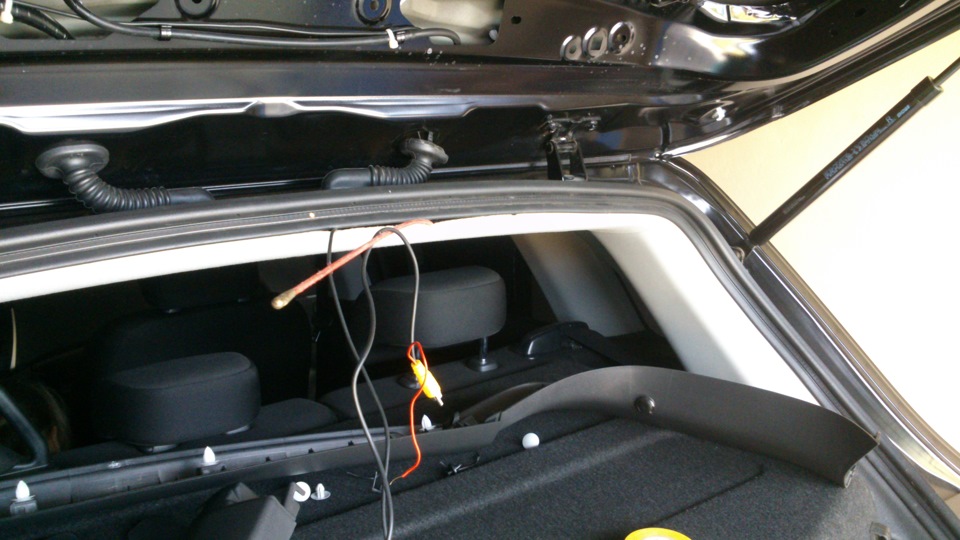

Далее идет подключение и протаскивание кабеля до ГУ.Подключаем + к фонарю заднего хода, — на массу.Снимаем три клипсы крепления потолка и вытаскиваем правую резинку омывайки.Провод до ГУ я тянул через резинку где идет омывайка заднего стекла.

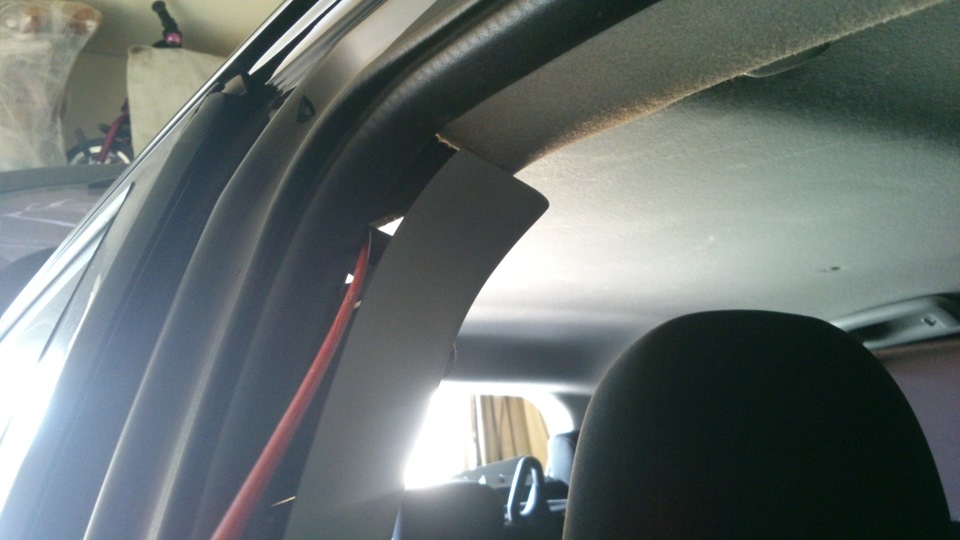

С помощью протяжки протянул кабель до правой стойки

Далее провод вниз, через порог и к магнитоле.Подключаем в разем ГУ.
Все собираем в обратной последовательности.

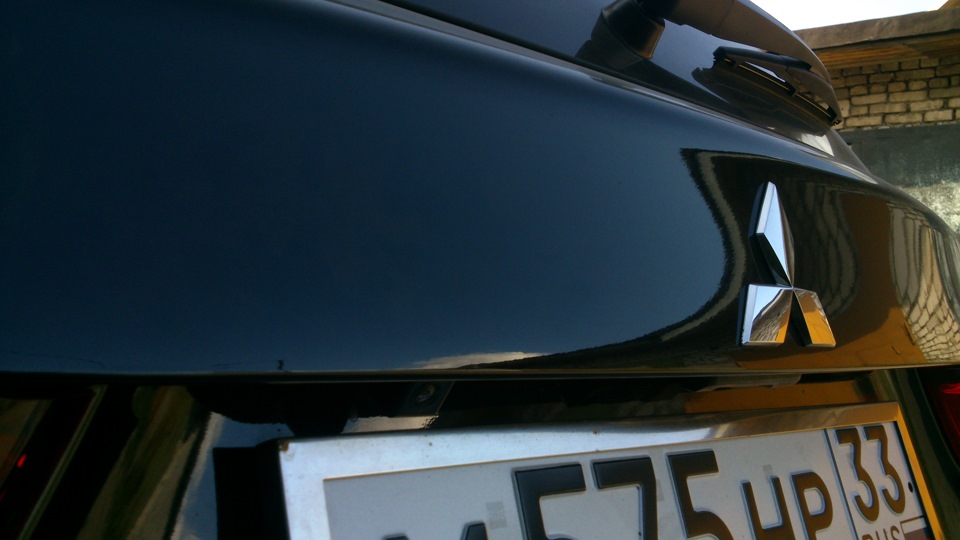

Вот и все, камера стоит и показывает как штатная.

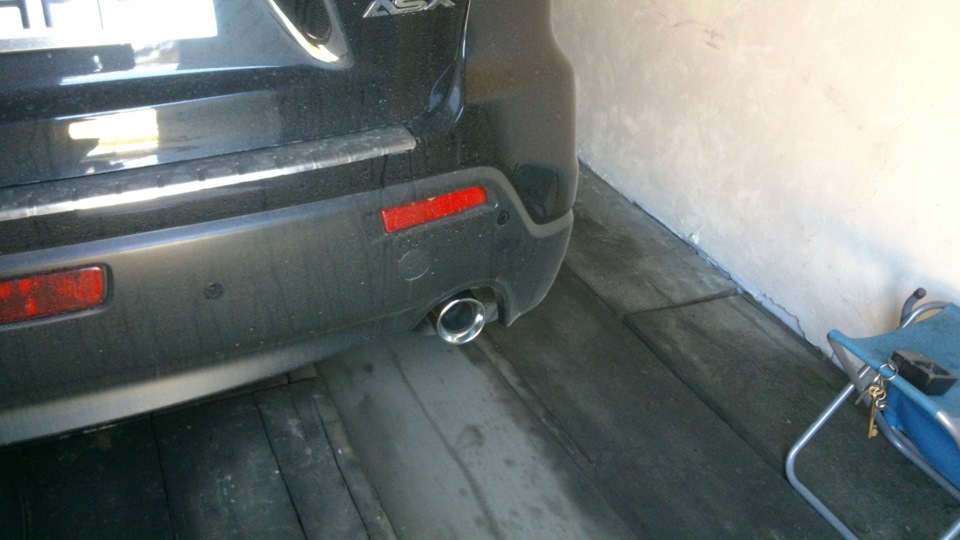

Осталось свободное время, наконец-то прикрутил насадку на глушитель))

Mitsubishi ASX 2013, двигатель бензиновый 1.6 л., 117 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 16

Добрый день. Подскажите марку и модель камеры

Приветствую.Не помню, их много продается в интернете, характеристики у всех почти одинаковые)

Скажи подалуста камера штатная к магнитоле сзади без проблем фишки подходят?))а то боюсь когда куплю магнитолу а фишки неподойду)))камера с завода уже стояла))

На рестайле не знаю, там много уже чего другое идет.Штатно должно все подойти, и смотря что за магнитолу купишь еще.

а ссыль ресурс где брали данную камеру ион в студию?спасип

Подскажи пожалуйста где покупал камеру и в какую цену. Спасибо!

Первая камера из всех что я видел на ресурсе, с нормальным обзором, видно край бампера. Она всегда так перекошена в бок? выставить ровно не получилось?

Встала ровно в свое место, регулировать ее нельзя-, видимо так было задумано.

Спасибо, скорее всего такую же закажу

Добрый день, недавно приобрел данную магнитолу, возникла проблема с камерой заднего вида (по виду такая же как у вас), не пойму в чем дело: От установщиков выезжал она работала, проверяли включали при переводе рычага КПП в положение заднего хода включалась без проблем, доехал до дома-включаю заднюю передачу-черный экран и все, прошло пол часа где то завожу включаю заднюю передачу- камера работает, доезжаю до места-опять черный экран (минут через десять после того как заглушил двигатель опять все в норме). Магнитола тоже pioneer 8600bt, авто тоже ASX))

Попробуйте порыться в настройках магнитолы-камера заднего вида, для начала поставьте значения камера в АВТО.

Да пробовал и авто и NTSC(уточнял у поставщиков), думали дело в питании, сегодня подали питание через реле, толку 0, значит наверно сама камера глючит(

А камера сама включается когда автомат в R ставишь, или нужно вручную всё самому включать?

P.S. у меня штатная камера уже стоит, вот думаю переднюю камеру прилепить =))

Задняя камера автоматически включается когда врубаешь заднюю скорость.

Источник

Камера заднего вида от кругового обзора Outlander — Round 2

Сейчас, как уже поняли из названия, речь пойдёт об установки задней камеры кругового обзора Outlander’а.
Вообще-то у меня уже была запись про такую камеру. Но имхо это какая-то халтурная запись.
Камера стоила дороже — боялся, что не удастся вернуть, если влезу в неё… Плюс не знал, как читать схемы, да и идея о переделке камеры пришла недавно! Но давайте по порядку.
Мне не давала покоя мысль, что я легко сдался в этом деле, что можно было переделать камеру Outlander’а под ASX. 🤔
Тогда стал думать, как её можно поставить, читать схемы и нашёл решение! Об этом дальше.
Купил камеру в состоянии новой на Авито за 3100 ₽ товар + 443 ₽ доставка. Получил её и приступил к переделке…
В упомянутой записи было сказано, что в первую очередь камеры различаются разъёмами, с этого и начнём.
В чём задача объясню с помощью картинки.

Для этого срезал старые пины и обжал новыми. Пины там самые распространённые — 2.2 мм. В комментариях информация, какие.
У штатной камеры CDET (Camera Detection) соединён перемычкой с CGND (Camera Ground), таким образом ASX видит подключенную камеру. Нужно позаботиться об этом и сделать такую перемычку. Я сделал на салонной проводке, соединив эти два провода в один. Не хотелось заморачиваться с перемычкой на новой камере, поэтому теперь камера «подключена» всегда. 🤷‍♂️ Спустя какое-то время решил переделать и сделал по фэншую — перемычка на разъёме камеры.
Так же нужно не забыть поменять пины местами, подробнее в комментариях. По-сути, там просто отзеркалить их расположение.
Следующим шагом будет перекинуть модуль камеры с одного подиума на другой.
Для этого идём домой (дома удобнее это делать, но можно и в машине). Для каждого действия ниже будут фотографии.
Выкручиваем по два винта. Вытаскиваем пины из разъёмов — без этого не вытащить провод. Перекидываем модули на новые подиумы. Закручиваем винты. Вставляем пины обратно в разъёмы.
