Установка камер заднего и переднего вида, монтаж и подключение.

План действий:
1. Установка камеры заднего вида
2. Установка камеры переднего вида
3. Установка кнопки для включения передней камеры
4. Реализация переключения между камерами, во время парковки

1. Установка камеры заднего вида.
Изначально решил посмотреть сколько будет это стоить в оригинале, заведомо догадываясь что дорого.
Для штатной реализации обзора заднего вида нужна панель с вырезом под камеру и штатаная камера:
Штатная камера 28442-3ZL0A

21т.р.

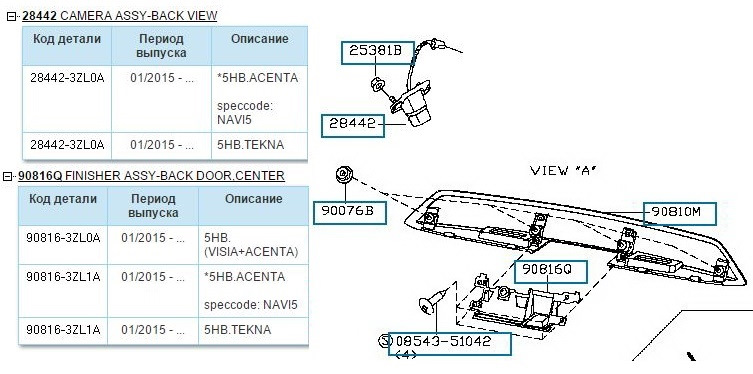

Панель ручки багажника с вырезом под камеру 90816-3ZL1A

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

В оригинале в комплектации Connect камера выглядит так

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Решено было приобрести камеру у китайцев (строка для поиска «hd ccd car rearview camera waterproof night luxur»). В комплекте есть все необходимые провода, включяя 6м. провод до магнитолы

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Установка камеры заднего вида
— снимаем обшивку хлопушки: открываем багажник, 3 пистона отщелкиваем плоской отверткой, вынимаем их, тянем обшивку вниз и снимаем ее. Делать это лучше в перчатках (края обшивки очень острые) и в тепле (меньше шанс обломать пистоны)

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

— откручиваем изнутри 4 гайки крепления панели
— отсоединяем фишку освещения номера и кнопки открывания багажника и снимаем панель

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Площадка рядом с кнопкой открывания идеально подходит для моей камеры

Источник

Установка камеры заднего вида

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Приветствую всех. Наконец пришла моя посылка, которую я ждал целый месяц.

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Поехал мыть машину чтобы начать установку сей девайся на чистом Japan*osce. Теперь перехожу к самому главному, как установить камеру заднего вида на свою Tiid*ky!
1. Снимаем обшивку задней двери. Острым предметом подсекаем угол обшивки и тянем на себя, желательно делать все действия резко, чтобы снять пластик с пистонов.

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

2. Скручиваем ручку багажника. После снятия обшивки мы увидим 2 гайки, скручиваем ключом на 10, также отсоединяем 2 шлейфа(коричневый и белый). Вынимаем уплотнительную резинку и нашу ручку багажника.

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

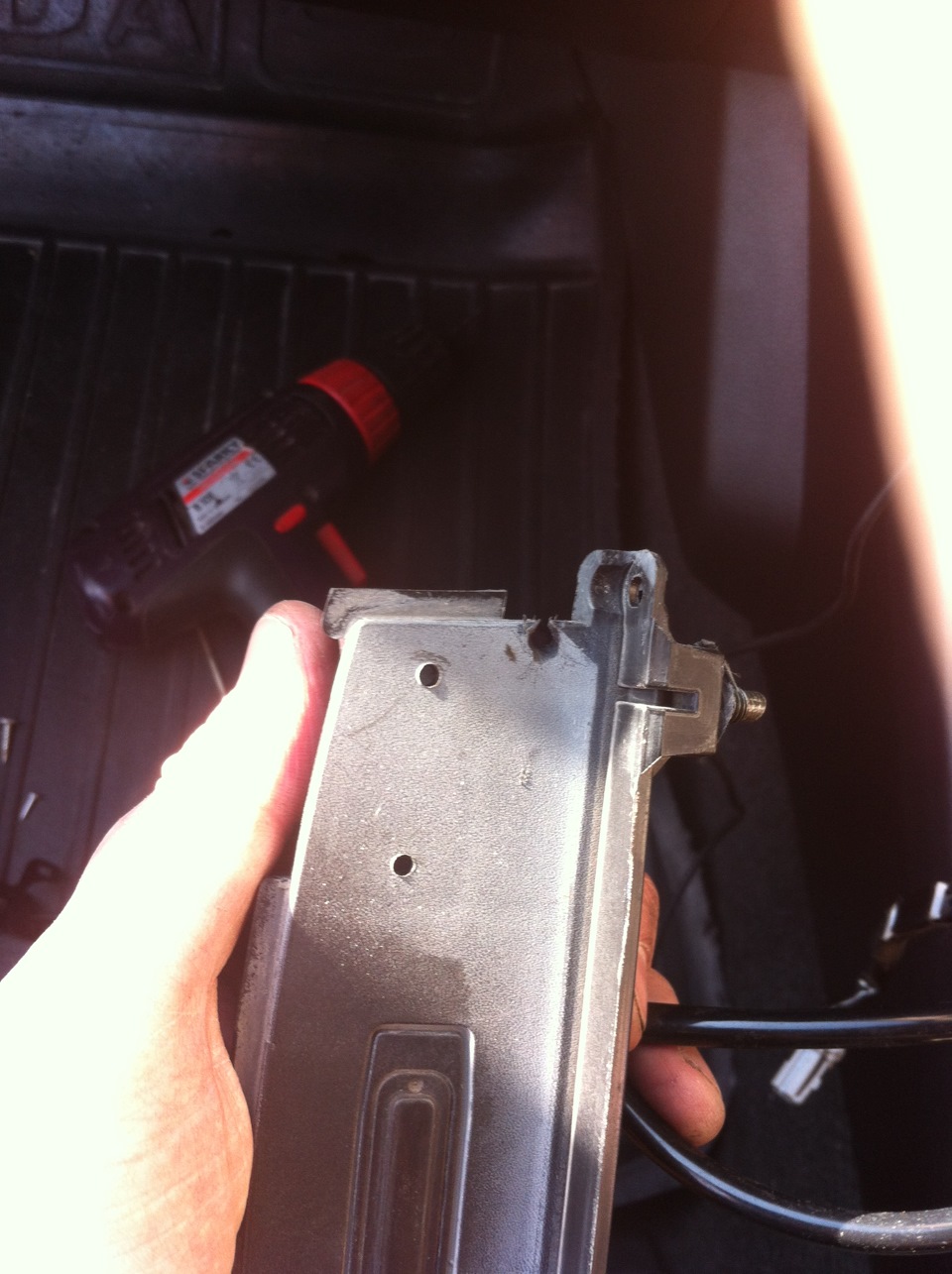

3. Разбираем ручку и устанавливаем камеру. Скручиваем 4 шурупа. Подставляем нашу камеру(я ее установил правее кнопки) и дераем резки на пластике. Берем дрель и делаем 2 отверстия под крепежный элемент и одно под сам кабель(от камеры). Устанавливаем камеру и собираем все в обратном порядке. Разрезаем уплотнительную резинку, проводим новые провода и клеим резинку с новыми проводами(чтобы лишняя влага не лезла в салон).

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Установка завершена, осталась проводка!

4. Проводим Видео кабель. Советую вам проводить его по левой стороне, так как по правому борту в резиновой трубке(гофрированная на крышке багажника) идет большой пучок проводов и там тяжелее провести новые. Разбираем левый борт(там все легко, главное не спешить и ничего не ломать) и проводим вдоль борта наш видео кабель до магнитолы(как проводить- решать вам, там ничего сложного и не буду на этом останавливаться), присоединяем наш видео кабель к магнитоле(видео вход).

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

5. Питание. Для начала подадим напряжение на камеру. Включаем зажигание(не заводим), переводим ручку селектора в положение «R» и ищем напряжение на жгуте проводов по левому борту, у меня оказался: желтый +12, черный «-«. Выключаем зажигание и соединяем провода камеры с питанием на общем жгуте. Собираем все в обратном порядке.
(фото не делал, но если надо объясню на пальцах что и как)

6. Питание на магнитоле от заднего хода. Разбираем левый борт пассажира и находим жгут проводов. Берем желтый провод и проверяем его на наличие напряжения при положении селектора «R». Соединяем любой провод с желтым проводом и ведем его до магнитолы. На магнитоле соединяем с проводом(у меня фиолетовый) заднего хода и все собираем в обратном порядке.

Источник

Установка камеры заднего вида седан/инструкция

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Камера заднего вида для автомобиля ниссан тиида седан. Смотреть фото Камера заднего вида для автомобиля ниссан тиида седан. Смотреть картинку Камера заднего вида для автомобиля ниссан тиида седан. Картинка про Камера заднего вида для автомобиля ниссан тиида седан. Фото Камера заднего вида для автомобиля ниссан тиида седан

Наконец дошли руки поставить основательно камеру заднего вида на Tiida седан, в прошлый раз просто воткнул и кинул через салон провод с постоянным питанием.
Была заказана камера на Aliexpress около 715р на тот момент со проводами в комплекте именно под штатное место плафона подсветки номера — то есть она дополняет плафон подсветки и встает как родная без всяких напильников и т.д.
Собственно сама инструкция, я решил начать с багажника:

— Первое что требуется — снять обшивку крышки багажника, что делается довольно просто, так как там стоят многоразовые пистоны, которые просто отщелкиваются за их центр и вылетают.

— Далее надо снять «саблю» — она держится на 3 гайках, которые откручиваются ключом на 8. Также сабля по бокам держится на двух одноразовых пистонах — если снять аккуратно, то вполне можно поставить на место обратно. Но увы я их сломал и пришлось ставить новые, не беда. Замок багажника трогать не нужно. Единственное что нужно вытащить — это провод кнопки центрального замка — у кого в комплектации есть такая вещь — аккуратно выгнав уплотнитель с проводом в сторону улицы сабля выйдет и даст возможность снять штатный плафон и поставить на его место плафон с камерой, предварительно наклеив уплотнитель. Собственно в этом никакой сложности не увидел — все снимается и ставится очень просто, не забывая естественно продеть провод от камеру внутрь крышки багажника. На этом монтажная часть установки самой камеры завершается — саблю можно ставить обратно. (Советую тщательно относиться к трем гайкам, у меня одна провалилась в полость крышки багажника и кое как чудом смог достать через несколько дней).

— Теперь собственно техническая часть — подключение и прокладка проводов. Поскольку в видео-кабеле уже была жила дополнительная — через нее решил и подавать + на вход Back активации режима камеры заднего вида на ГУ с фонаря заднего хода. Дополнительно отрыл провод около метра длиной, который подключил к правому фонарю заднего хода и провел от него в гофре в крышку багажника. Также начал прокладывать сам кабель для видео через эту гофру распустив все хомуты на пути. Укладывал кабель по пути самой гофры толстой в районе правого порога. Чтобы пустить кабель из багажника в салон — надо его накинуть в багажнике по пути гофры и вынуть отогнув боковую спинку — в этом проблем никаких не было, он прекрасно прошел. Дальше пришлось снимать накладки на пороги и накладку средней стойки. Там же и был проложен кабель и пущен по периметру шумоизоляции у переднего сидения вдоль тоннеля предварительно сняв обшивку пола и выходив в районе радиатора печки вверх к самому ГУ. Там же тюльпан банально вставляется в разъем Camera in, а сигнал заднего хода с фонарей на провод Back для автоматического включения камеры.
В самом багажнике тюльпан тоже соединяется. Провод питания отрезал для упрощения — лишний разъем не нужен был. Соединил там же провода питания камеры (понадобился 1 красный, черный как выяснилось уже дублируется на тюльпане), провод сигнала питания на ГУ (идет рядом с тюльпаном), и отдельно выведеный провод сигнала заднего хода с фонаря. Все аккуратно перематывал изолентой по пути.

Ну вот собственно и все — камера стоит теперь так, что мало кто сможет подумать что она не штатная. При включении задней передачи автоматом включается экран заднего вида и сразу же переключается на предыдущий экран при выключении.

Источник
