Камера заднего вида для автомобиля пежо партнер
Установка камеры заднего вида
Учитывая то, что я недавно обзавелся головным устройством, то грех было не заказать и не поставить камеру заднего вида. Поискав по Алиэкспресс и почитав отзывы остановился на HD CDD камере.
Ссылка на страницу где делал заказ: ru.aliexpress.com/item/Un…mera-For/32216266384.html
Что касается самого заказа, товар пришел за 25 дней. Качество отменное. Корпус металлический, все сделано очень аккуратно, провода хорошие.
Есть три минуса:
1. Тюльпаны никак не отсоединяются от камеры и просунуть их через отверстие для крепления камеры нет никакой возможности, пришлось обрезать и потом паять, но об этом я знал, т.к. в отзывах было написано, но цена и отзывы о продавце меня пересилили.

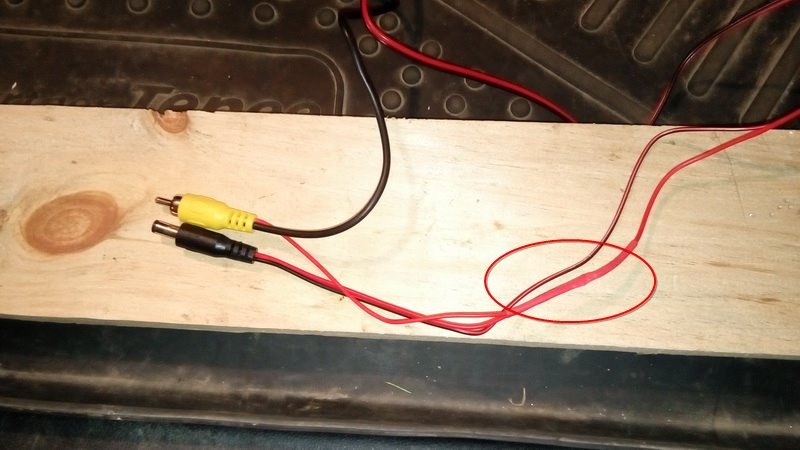

2. Провод питания короткий, пришлось наращивать.
3. Основной провод тоже коротковат, но это чисто для меня, т.к. я повел провод справа по полу, хотя можно было вести по крыше и слева машины, тогда бы его хватило, но я выбрал правую сторону и пол по ряду своих причин.
Схема установки
Итак, упаковка камеры как она есть.

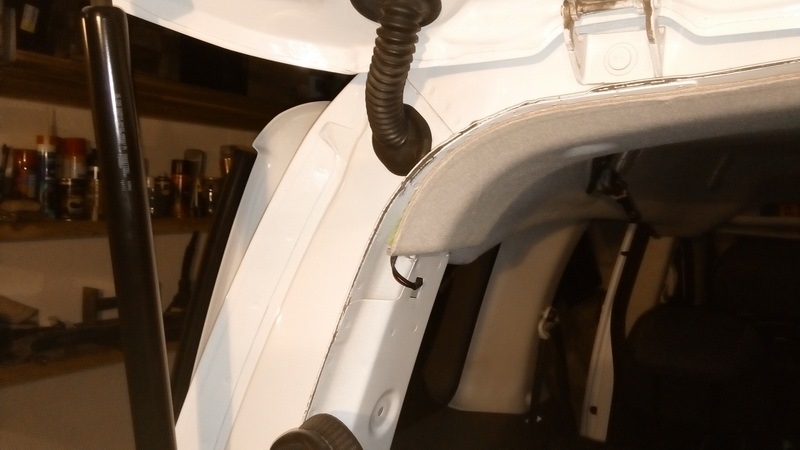

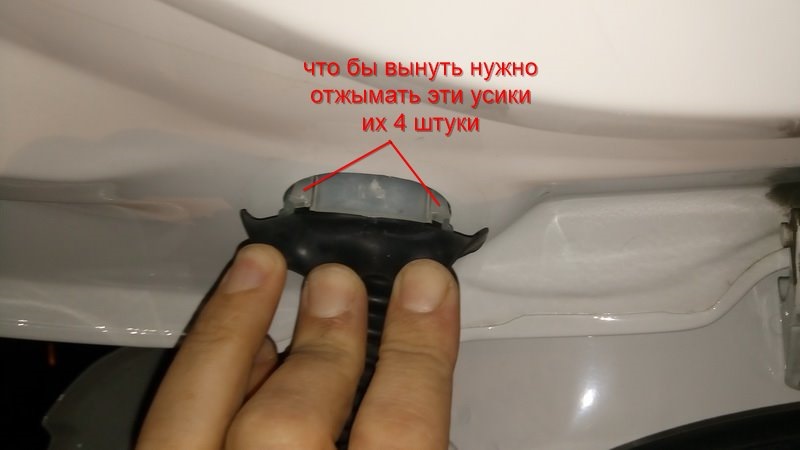

Провода будет вести по задней двери-хлопушке. В дверях есть окошко, думаю как раз для того, что бы проводить провода. Вынимаем его поддев отверткой. Дальше идет резиновый гофрированный канал. Через него тоже будем вести провода, поэтому вынимаем его с обоих сторон. Что бы ничего не сломать и не мучится, нужно поочередно отверткой отгибать усики, как показано на рисунке ниже.
Их 4 штуки. Если сломать усики, то скорее всего жержать эта конструкцию потом будет плохо, поэтому аккуратнее.

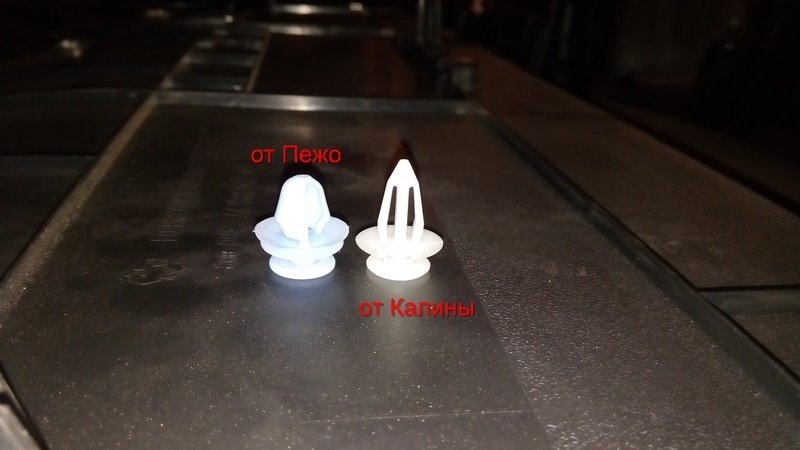

Нужно снять одну боковую панельку и кожух задней двери. Сколько я не старался у меня так и не получалось никогда снимать без поломки пистонов. Родные стоят как бутылка пива за штуку, по крайней мере у нас в городе. Поэтому в свое время я нашел от Калины они конечно не такие мягкие, но вполне подходят без доработок и стоят копейки.
На двери где ручка открывания делаем разметку для крепления камеры. Сверлим аккуратно, т.к. материал пластик.
Так же сверлим отверстие для вывода провода внутрь двери. Отверстие покрасил краской что бы не ржавело.
Как я уже говорил мне пришлось резать кабель камеры. Отрезал, зачистил. Спаял. Изолировал. Короче все хорошо 🙂
Ставим камеру на свое место и затягиваем гайку. Гайка под ключ на 10. Пришлось снять плафон подсветки, иначе ключиком не подлезть.
Там где провод проходит внутрь двери я промазал клеем-герметиком для аквариумов. Он хорошо держит и не боится воды.
Плюс для камеры брал с плюса включения фонаря заднего хода. Зачистил его и припаял к нему провод. Пришлось брать дополнительные провода, т.к. провод питания из комплекта коротковат.

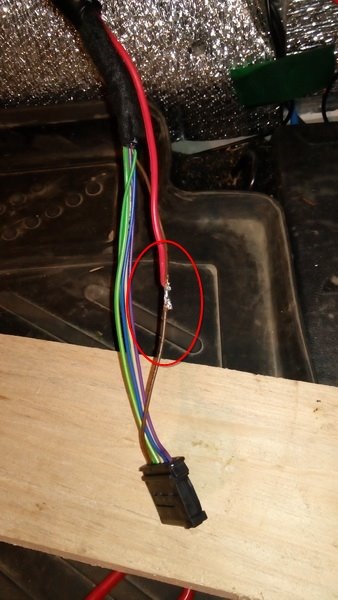

Минус взял с корпуса. Нашел там шпильку, и накрутил на нее гайку.
Теперь пришло время протягивать провода. У меня в гараже был металлический тросик, который замечательно подошел на роль протяжки проводов. Проводил его в отверстия, прикреплял к нему изолентой провода и тянул.
Следуя схеме подсоединил провод управления ГУ к плюсовому проводу питания. Это нужно, что бы при включении ЗХ экран ГУ переключился на камеру.

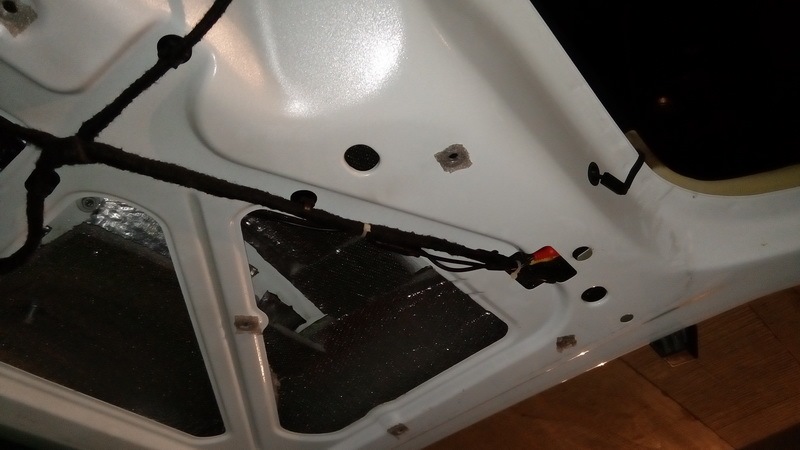

Провода аккуратно уложил внутри двери и закрепил пластиковыми стяжками.
Когда дотянул провода до гофры, понял, что контакт тюльпана мне туда не просунуть, хотя читал, что у кого-то получалось, но с трудом. Не долго думая еще раз разрезал провод. Провел через гофру
отверстие в боковой стойке
Провода повел по верху крыши за уплотнителем.
Далее спутил по правой стойке. Далее по полу к ГУ. Все подсоединил следуя схеме подключения.
Включил зажигание. Включил ЗХ. Вуаля.

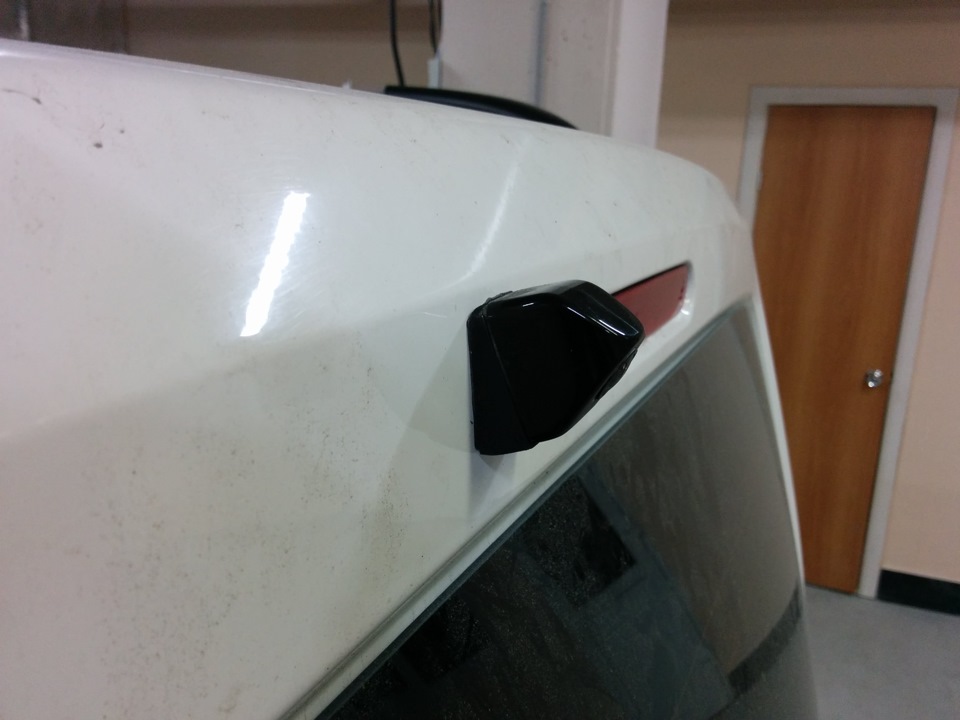

Так выглядит камера сзади

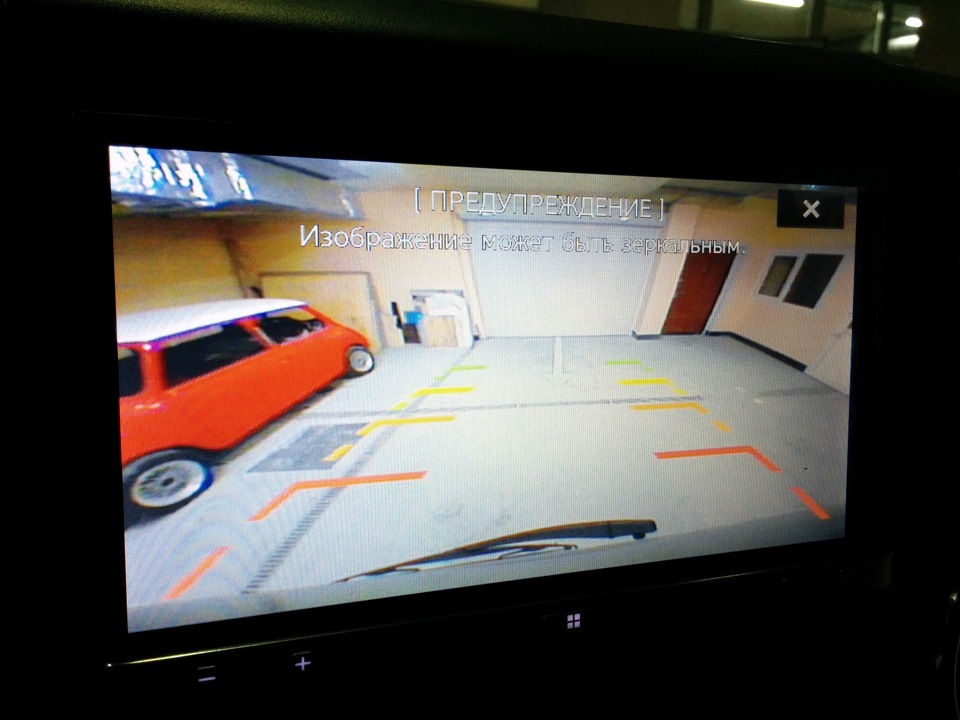

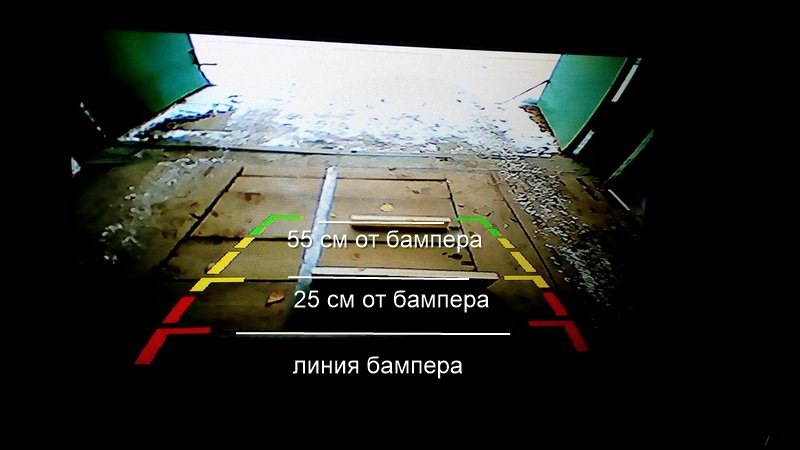

А это я специально померил расстояние до красной, желтой и зеленой зон. Все размеры на картинке ниже.
Пока опыта в эксплуатации нет. Поезжу. Отпишусь, стоит ли игра свеч. Спасибо.
Установка камеры заднего вида.
Поставил КЗВ в нестандартное место.
Камера весьма широкоугольная.

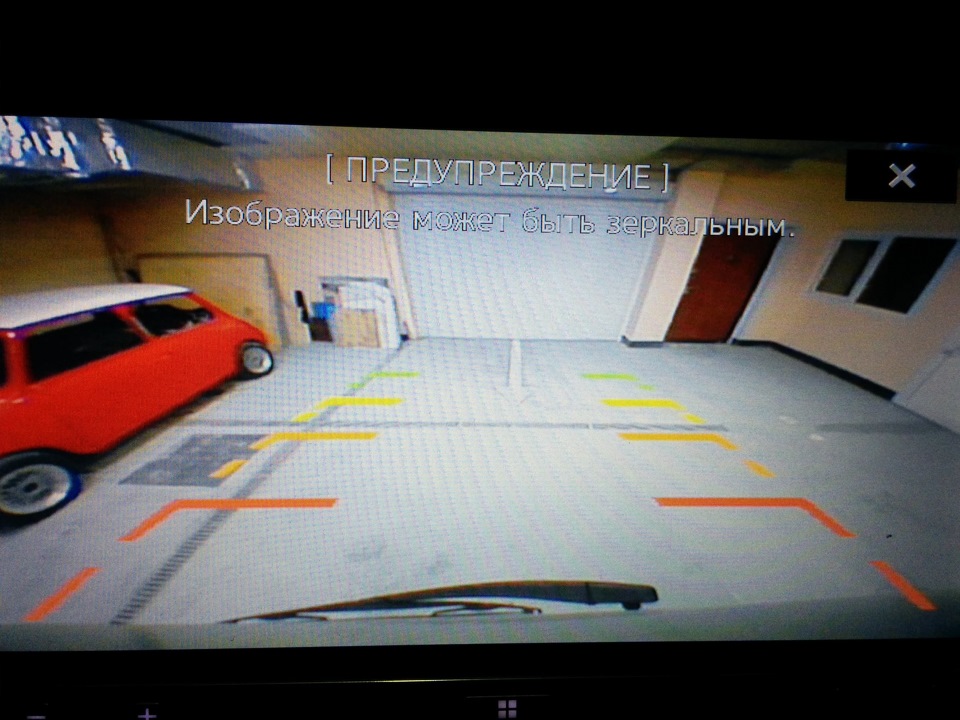

Сначала поставил — полэкрана снизу занимало заднее стекло.
Пришлось пилить проставочку угловую, чтобы под углом смонтировать камеру.
Теперь снизу край стекла только видно. А сверху — даже небо))
Ништяк!
Peugeot Partner 2011, двигатель дизельный 1.6 л., 90 л. с., передний привод, механическая коробка передач — тюнинг
