Установка камеры заднего хода

Привет всем драйвовчанам))

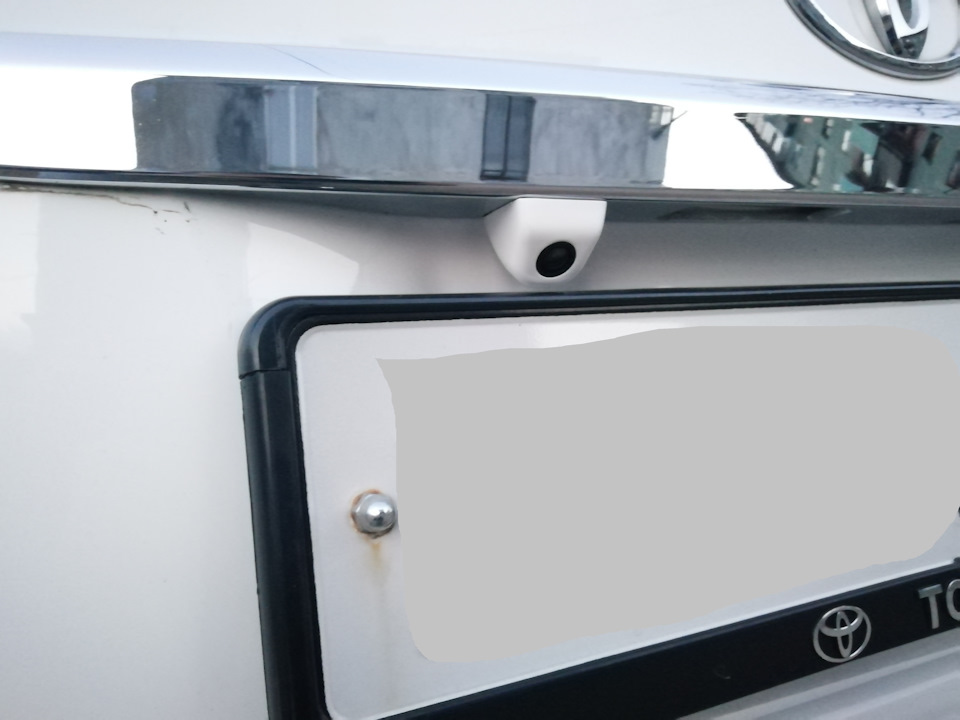

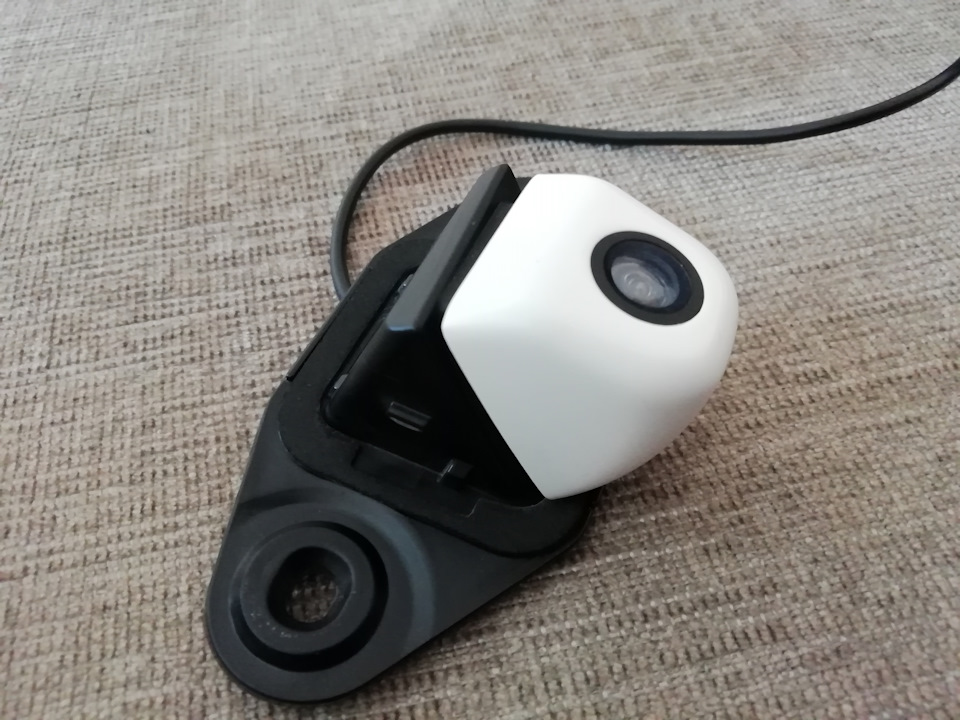

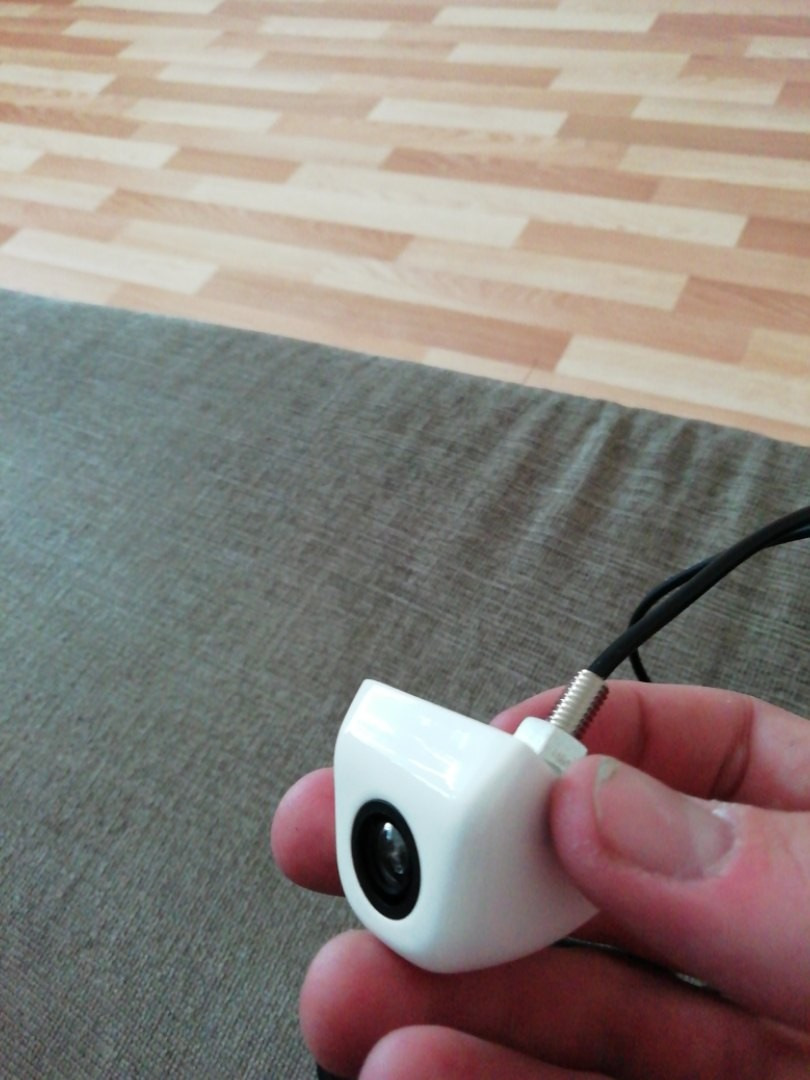

Наконец-таки я установил камеру заднего хода, которой очень не хватало при разворотах, особенно в тёмное время суток. Камеру заказывал на Али экспресс, пришлось перебрать немало вариантов, так как большинство камер можно закрепить только просверлив багажник, а делать лишние отверстия в нём мне не хочется. Поэтому я искал камеру, которая как можно лучше подойдёт под штатное место. Данная камера удачно подошла и размером и типом крепления.

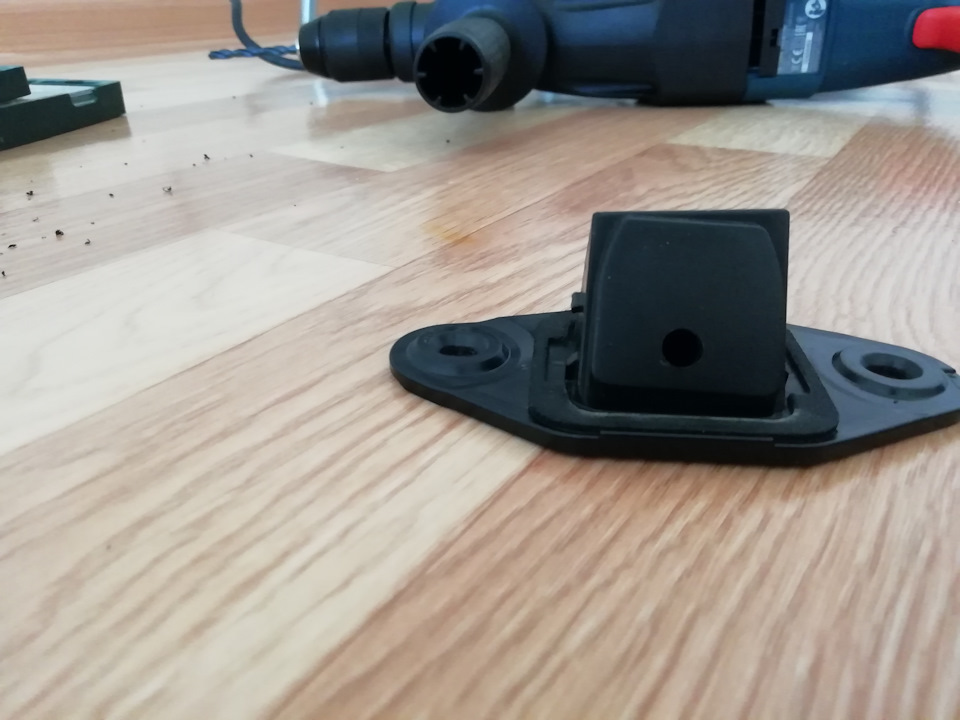

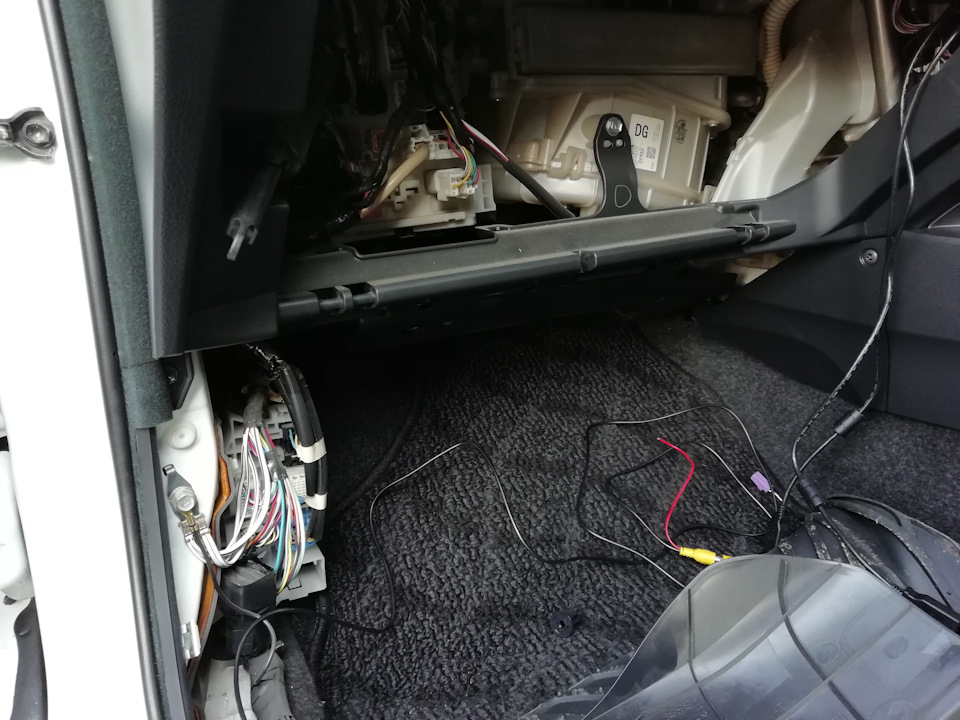

После того, как я разобрался с креплением камеры нужно было заняться прокладкой провода. К сожалению, половина фотографий этого процесса бесследно исчезла по неведомой мне причине, когда я сбрасывал их на комп, поэтому фотографий как я прокладывал проводку у меня не осталось =( Провод я кидал с левой стороны кузова под пластиковыми заглушками, которые находятся под дверями, а далее за бардачком и таким образом подвёл его к магнитоле. После того как провод был проложен, я зафиксировал его во всех местах пластиковыми хомутами, чтобы он нигде не болтался и не тёрся.

Процесс не сложный, но требует времени, так как приходится немного разбирать салон.
Проложив проводку, её оставалось подключить. В этом ничего сложного не оказалось, достаточно знать, какие провода нужно соединять.

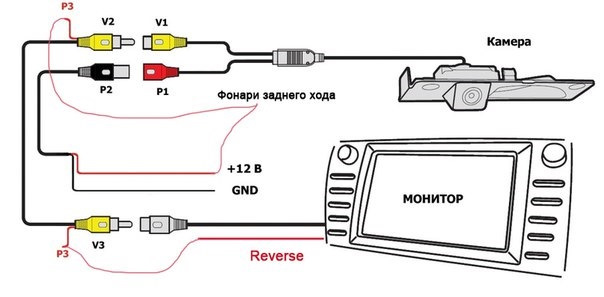

Как известно, от камеры заднего хода идет один чёрный провод, от которого в двух местах ответвляется красный проводок, который называют «проводом возбуждения»

После того, как я подключил провод к магнитоле, нужно было запитать камеру заднего хода. Запитывается она как правило от заднего фонаря, тк он включается при заднем ходе, что собственно нам и нужно для включения камеры.

Затем, закончив работы с проводами осталось проверить, работает ли всё это дело. Запустив двигатель и включив заднюю передачу, я понял, что все сделано правильно и можно собирать салон и багажник =)

Выводы: в целом, на данный момент приобретением доволен. В идеале конечно было бы установить штатную камеру, она и показывает точнее и менее заметна, так как сидит глубже. Но пока что будем ездить так, в любом случае с камерой лучше, чем вообще без неё. Ну а на этом пока всё, всем удачи на дорогах и как говорится — ни гвоздя, ни жезла!

Источник

Установка камеры з/х (штатной)

При покупке машины один из критериев выбора машины (в плане комплектации) было наличие камеры з/х. Кто сталкивался с аукционами знает, что к сожалению это не всегда пишут в аукционных листах и не всегда видно на фото (потому как не удачный ракурс и такое ощущение, что фотографируют на веб-камеру с низким разрешением). Купил, надеялся, как всегда 🙂

По приезду выяснилось, что нет у меня ее 🙁 Но я не сразу огорчился, руки растут откуда надо и хотелки хоть отбавляй! Пока машина стояла на праздниках во Владике, я начал усиленно искать штатную камеру, как оказалось это не так легко, на тот момент их просто нигде не было в продаже. После некоторого времени, как забрал свою машину, я нашел объявление в Уссурийске, созвонился, да она! Договорились о том, чтобы подержали немного, а я пока тем временем найду способ как ее забрать (у чела не было возможности отправить ее и получить деньги банковским переводом). Звонит друг, говорит нашел Алешку белого в обвесах в Уссурийске, поехали заберем! Не вопрос, поехали! Уже через день мы там (про поезд вообще долгая история! Этот Пензовский поезд в последнее время почему то постоянно опаздывает! В тот день он опоздал на 5 часов! Короче у меня просто нет предела моим эмоциям, уехали мы где то в 3 ночи). Первым делом порешали вопросы с машиной, а потом поехали на рынок за камерой. Когда я ее увидел!

Хм, она не такая! На белом Алешке стояла штатная камера, но она отличалась! Я само собой отказался, но тот настаивал. Разобрали, посмотри, странно, по крепежам подходит, правда размеры не те. Короче лоханулся и купил за 3500.
В итоге, почему я это сразу не сделал! Не пробил номер! Она оказалась от Toyota Corolla Axio/Fielder (сейчас она на продаже за 3000 — если кому нужна, пишите).

В сервисе мне поставили камеру, как поставили и как она выглядела! Вы в принципе видели! Вот несколько фоток! (честно, мне это не нравилось, выглядело убого!)

Источник

Установка камеры обгона+регистратор+камера заднего вида.

Наконец-то дошли руки довести до ума первоначальную задумку, а именно складной монитор на панели в который приходит картинка с регистратора и камеры заднего хода.
Еще весной установил монитор на панель и подключил камеру заднего хода. Провода монитора спрятал под панель, подключил к питанию от прикуривателя. Проводок камеры кинул по панелями и обшивкой салона в багажник. Камеру поставил практически в штатное место, выпаял по заводским меткам пластик и привернул на маленькие саморезки. Питание камеры подключил к фонарю заднего хода. И что мы имеем. Включаем задний ход и на мониторе появляется картинка. Вот так:

Камера практически не видна с улицы. Монитор на панели не отвлекает и не мешает, вписался как родной. Можно складывать, но нет необходимости. Он не приклеен, а просто стоит на липучем коврике, прижат к стеклу. Надо сказать что ни треска ни бряканья от него нет.

Вид камеры снаружи:

Теперь о том что доделал:
Установил регистратор на стекло слева, чтобы максимально охватывался вид зоны обгона. Регистратор подключен ко второму каналу монитора, питание и видеокабель убраны под панель за накладку стойки.

Питание регистратора прицепил через родной адаптер к проводам прикуривателя.
Работает в итоге так: При включении зажигания включается регистратор, начинается запись и картинка идет на монитор. При включении «R», включается картинка камеры заднего хода, регистратор писать не перестает. При выключении «R» появляется опять картинка регистратора. При выключении зажигания все отключается и монитор и регистратор.

Плюсы: при обгоне видно часть мертвой зоны, ночью картинка не слепит, т.к. она темная, не отвлекает от вождения, в пробке видно все слева от впереди стоящей машины, правую сторону тоже видно достаточно хорошо, видно пишет ли регистратор, можно смотреть фильмы через регистратор (ну это так приятная опция).
Минусы: из того что пока выявлено: раз в три — четыре завода при включении зажигания регистратор включается а при прокрутке стартера отключается. Думает что мотор глушат при перепаде напряжения. Почти не проявляется при быстрой заводке.
Затраты: регистратор — 1000р., монитор — 2000р., камера заднего хода — 1500р.

Источник

Установка камеры заднего вида, в Toyota Allion, своими руками

Рассмотрим установку камеры заднего вида в автомобиль на примере автомагнитолы Kenwood dmx7018bts.

После того как вы определись с местом установки камеры заднего вида (это может быть встроенная в рамку номера камера) или универсальная камера, которую я не рекомендую крепить вкручивая шурупами в метал кузова, 100% пойдет “рыжка”, лучше пользоваться для установки двухсторонней лентой ABRO + просиликонить прозрачным силиконом, крепить камеру в пластиковые заглушки в специально предназначенных местах автомобиля – если есть такая возможность.

Переходим к установки провода питания для камеры:

Массу (у вас черный, а у меня так как пришлось нарастить красный провод) крепим к болту спрятанного под обшивкой багажника.

Постоянные 12 Вт (красный – плюс) запитываем от фонаря заднего хода автомобиля, ни в коем случае не перерезайте его полностью, аккуратно снимите изоляцию и оголите жилу, скруткой, а лучше если у вас есть возможность пропаять соедините провода. Не стоит соединять медный провод с алюминиевым, т.к. эти два металла несовместимы и обязательно окислятся в процессе эксплуатации. Изолируем все соединения изолентой ПВХ.

Надежного соединения проводов можно добиться не только скрутками, а вот такими бытовыми методами (в том числе медные и алюминиевые провода):

Зажимные клеммы хорошо зарекомендовали себя не только дома при монтаже выключателей света, но и в машине, если их для надежности заизолировать от влаги изолентой ПВХ. Получаются отличные соединения которые без головной боли можно оперативно отсоединить и соединить обратно:

Начинаем с камеры заднего вида, проводим провод под обшивкой багажного отделения, прячем под спинку заднего сидения, под порогами. Затем провод заводим со стороны переднего пассажирского сиденья автомобиля под торпеду и подключаем к автомагнитоле, сматываем излишки провода и закрепляем их.

Для подключения камеры заднего вида в автомагнитоле предусмотрен специальный разъем “CAM IN”.

Но присоединить кабель в этот разъем недостаточно, изображение на экране при включение задней передачи не появиться!
