Камеры парковки для авто 360
Будущее поколение круговой парковки 360 градусов
Привет всем
сегодня расскажу о системе круговой парковки, которая уже многим известна, только нового поколения.
Парковка в 360 градусов уже многие производители используют в средних и высоких комплектациях.
Круговая парковка — комплекс из 4 камер, которые предоставляют картинку автомобиля сверху. на самом деле просто квадратор сводит изображения из 4 камер так, как будто камеры находит прямо сверху авто.

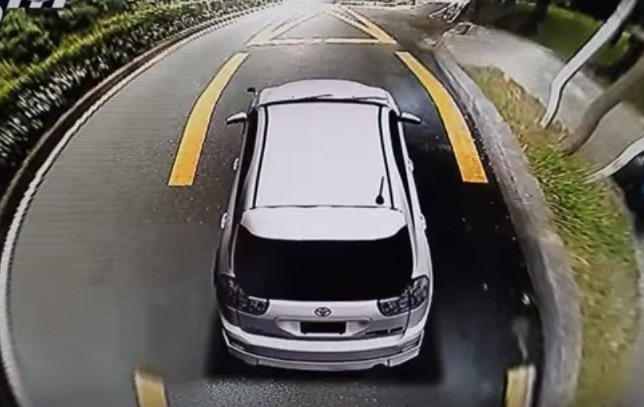

пример:
главное требованиям к камерам — широкоугольные камеры.
Главная проблема в таких системах — универсальность, и сведение в области перекрытия камер, так чтобы не было слепых зон
многие оригинальные системы с завода «забивают» и клиент «хавает» такое изображение
ну ладно… победителей не судят )))
эти системы по своей сути являются система кругового обзора 2D.
Теперь суть
Технологии не стоят на месте и уже разработали системы кругового обзора 3D.
Пока производители еще даже не думают об этом, а мы уже знаем ))))
так что инфа с инсайда как говорится
Система 3D — это система которая предоставляет картинки о парковке не только сверху, а и под различными углами
процессор обрисовует вокруг автомобиля картинку таким образом, что Вы сможете как в любой современной игрушке видеть авто с разных ракурсов.

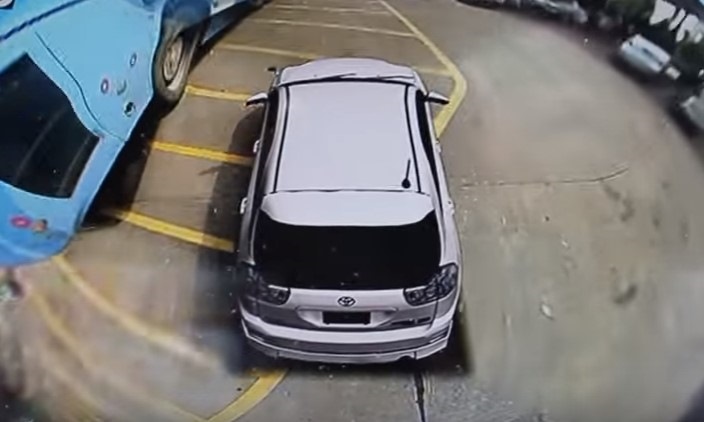

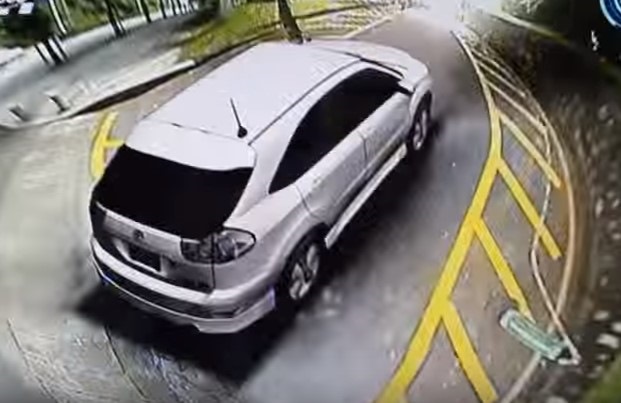

Вот так будет выглядеть парковка
понятно что колесики крутится не будут, хотя можно но цена будет еще выше
но главное что это уже реально
например прадо 150 2014 модельного года, или 5-ка в Ф10 уже я видел
пишите комменты, интересно Ваше мнение
ПЫСЫ сразу отвечаю о цене, цена на такой комплект около 700 денег
