Клеммы для аккумулятора автомобиля своими руками

Самодельные силовые клеммы

Часто бывает так, что при выполнении силовой проводки в автомобиле, да и вообще, где угодно, необходимы клеммы особого форм-фактора. Конечно, сейчас чего только не найдёшь на магазинных прилавках, но тем не менее, бывают случаи, когда нужно «с перламутровыми пуговицами». Пути, выходит, два: или смиряемся и адаптируем то, что предлагает промышленность, или делаем то, что нам нужно своими руками.

Иными словами, сейчас я расскажу, как сделать кастомные клеммы на силовой кабель. Пример, когда это понадобилось: необходимо сделать коммутацию главного дистрибьютора бортовой сети, расположенного под капотом. Диаметр резьбы под проушину — М 6, а сечение кабелей, которые необходимо подключить: от 10 до 25 кв. мм. Объездив весь город, нужных не нашёл…

Как ни странно, одной из проблем на стадии подготовки в изготовлению, является поиск подходящего материала. Обычно в автомобильных клеммах такого класса используется металл толщиной 0,8-1,2 мм. С большим трудом нашёл несколько кусков листовой меди толщиной 1.5 мм — то, что надо! Разработал эскиз развёртки клеммы и начал выпиливать прямоугольнуе заготовки. Тиски в моей мастерской постепенно покрылись мелкими медными опилками, а работа потихоньку продвигалась вперёд.

Обработка заготовок велась так называемым пакетным методом:

Источник

Чертежи клемм АБ Alhimik-Connection

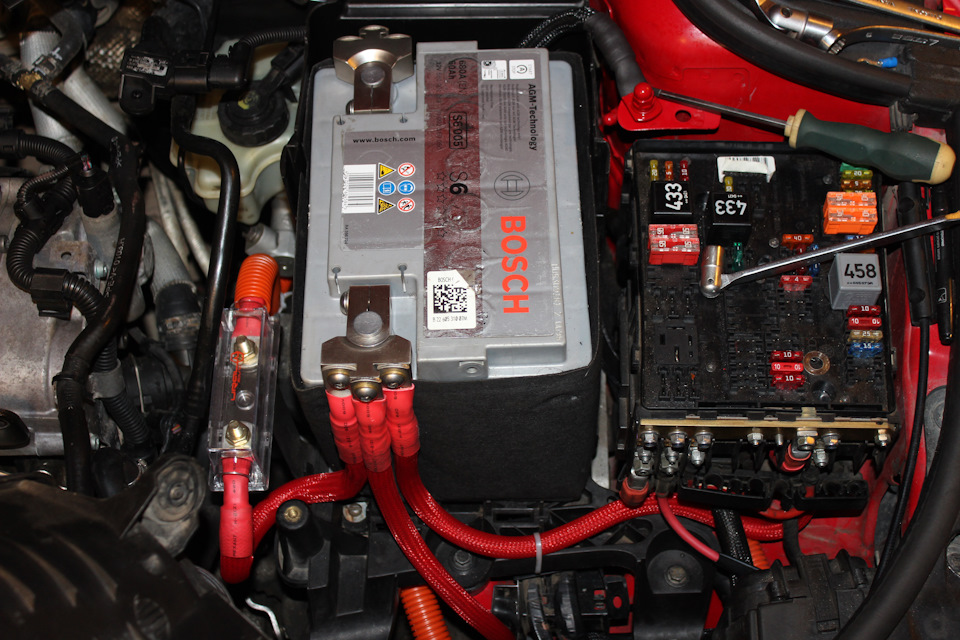

Многие подписчики видели мои клеммы АБ и многие хотели такие же.

Подробное описание всех особенностей в видео.

Большинство друзей уговаривали меня не делиться чертежами, предлагая наладить собственное производство. Некоторые даже предлагали патентовать. Производство наладить не получилось, да и не хочу я прослыть жмотом. Так что выкладываю чертежи сюда, в открытый доступ, делайте кто хотите!

Несколько соображений относительно повторения проекта.

1. клемма может быть стянута любым винтом или болтом на свой вкус М8 вместо быстросъёма

Изготовление в два этапа:

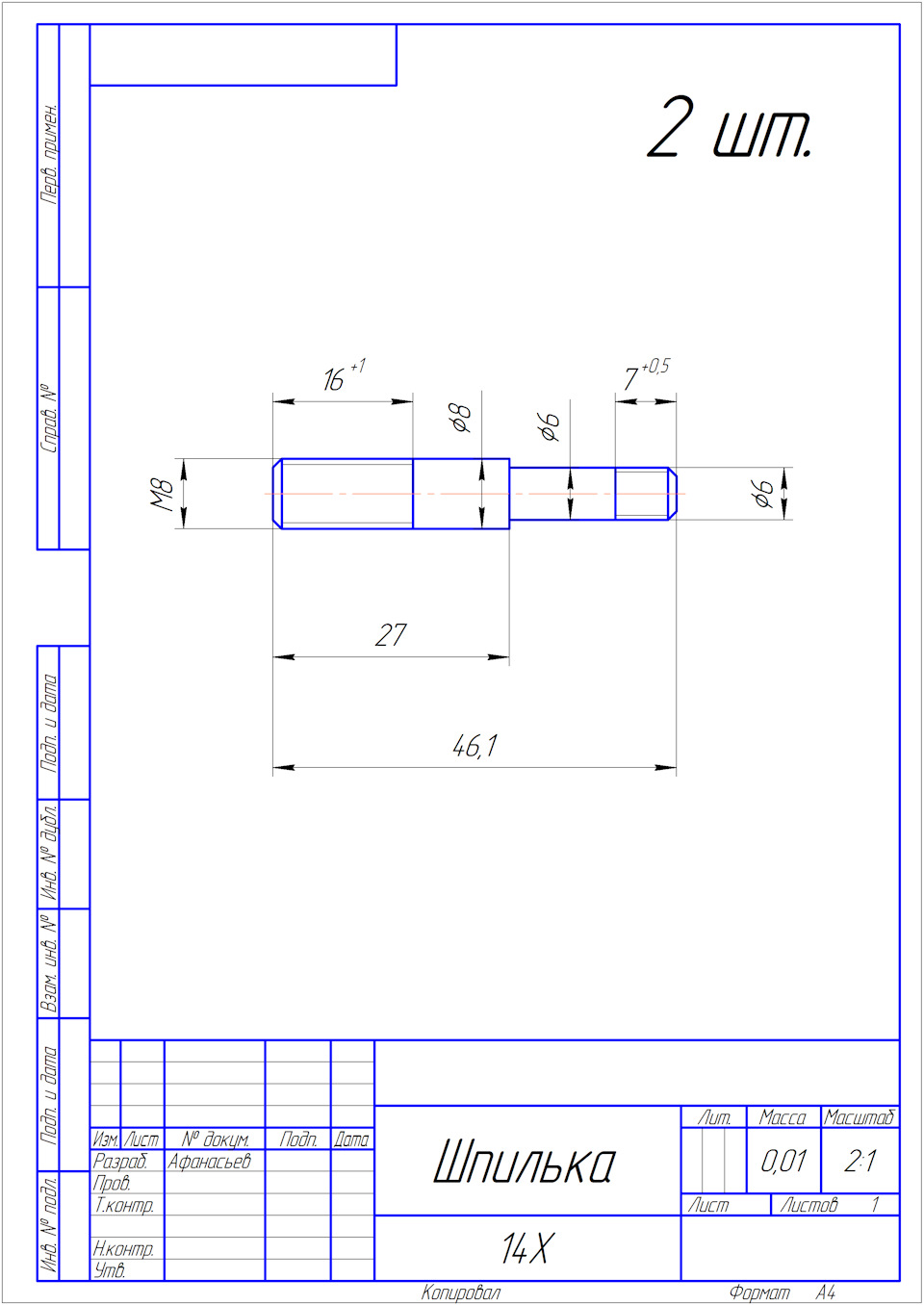

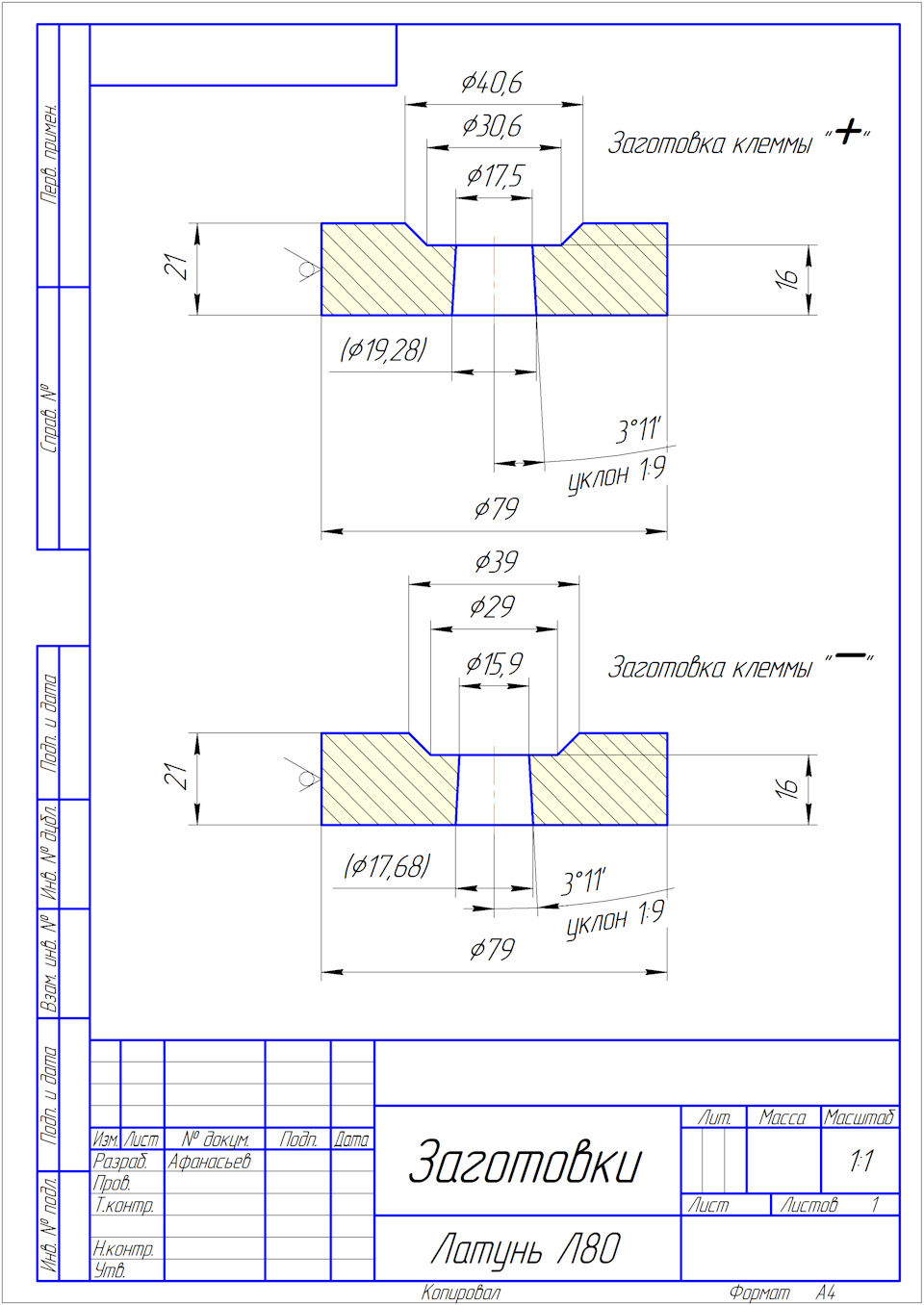

1. Чертёж для токаря.

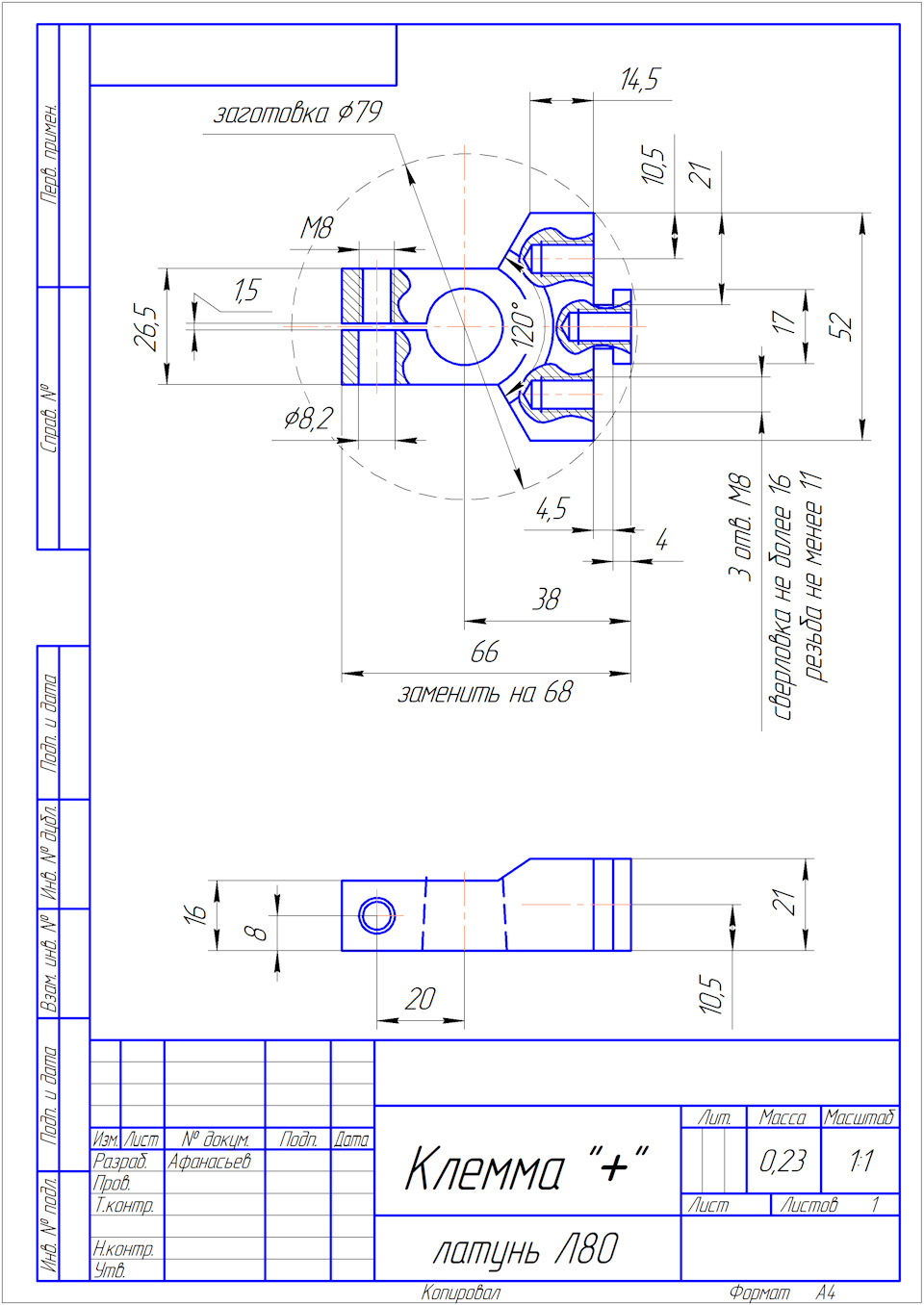

2. Чертёж для фрезеровщика.

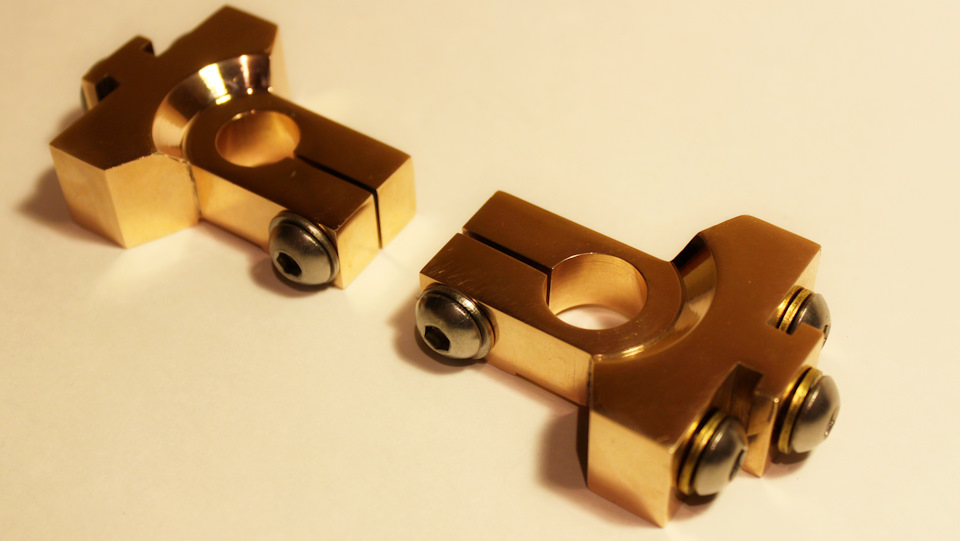

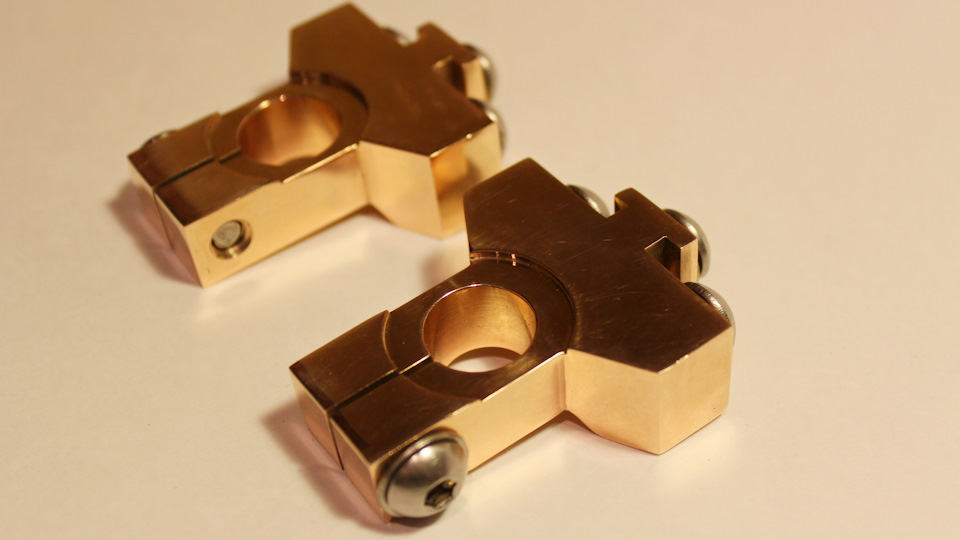

В итоге клеммы готовы. Шлифовка, полировка, никелирование на свой вкус.

2. Материал клемм.
Изначально я планировал использовать латунь Л80. Отличный и подходящий материал. Достаточно пружинит для данного случая, в меру крепкая резьба, более чем достаточная проводимость.
Именно с таким намерением я и обратился в цех, где мне по старой дружбе разыскали кусочек бериллиевой бронзы БрБ2, из которой и были сделаны клеммы. Отказываться я не стал, материал просто королевский! Качество этого материала превосходили необходимые мне в разы. Но стоимость этого материала при его официальной покупке просто ошеломляющая! Если заготовка каждой клеммы весит 1 кг, а стоимость порядка 2000 руб/кг, то только на материал ушло бы 4000 руб и это в том случае, если удастся найти кругляк 80 мм, а не больше. Так что разумным считаю не гнаться за излишне роскошным материалом, а взять обычную латунь Л80. Все шины всем моих дистрибьюторов сделаны из неё. Повторяю, БрБ2 в моих клеммах — просто счастливая случайность, но никак не необходимость.

3. Рекомендуемые изменения в чертежах клемм.
1. на исправных токовыводах АкБ клеммы садятся идеально, однако для изношенных клемм рекомендуется щель на клеммах расширить с 1,5 до 2-2,5 мм
2. Так как быстросъём я изначально не планировал, то один из размеров был немного неподходящий.
2.1 рекомендуется изменить длину клеммы с 66 на 68 (указано на чертежах)
2.2 в случае выполнения п.2 можно отказаться от детали «шайба зажим» из сборки быстросъёма (см. ниже).

Использовал винтики М4 из нержавейки A2 формата DIN912. Головка цилиндрической формы служит осью зажима.

Если не выполнить рекомендацию по изменению размера самой клеммы, то для корректной работы клеммы понадобится ещё вот такая шайба. Я её использовал, так как сразу не догадался делать быстросъём.

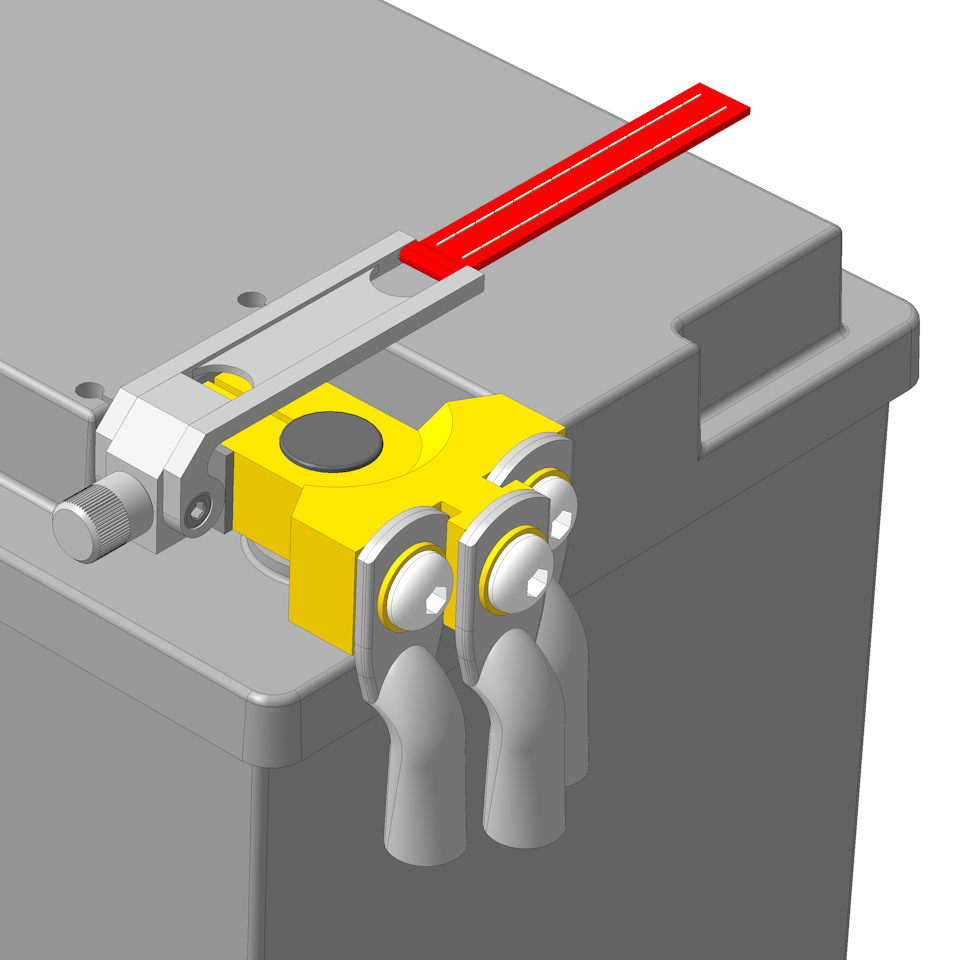

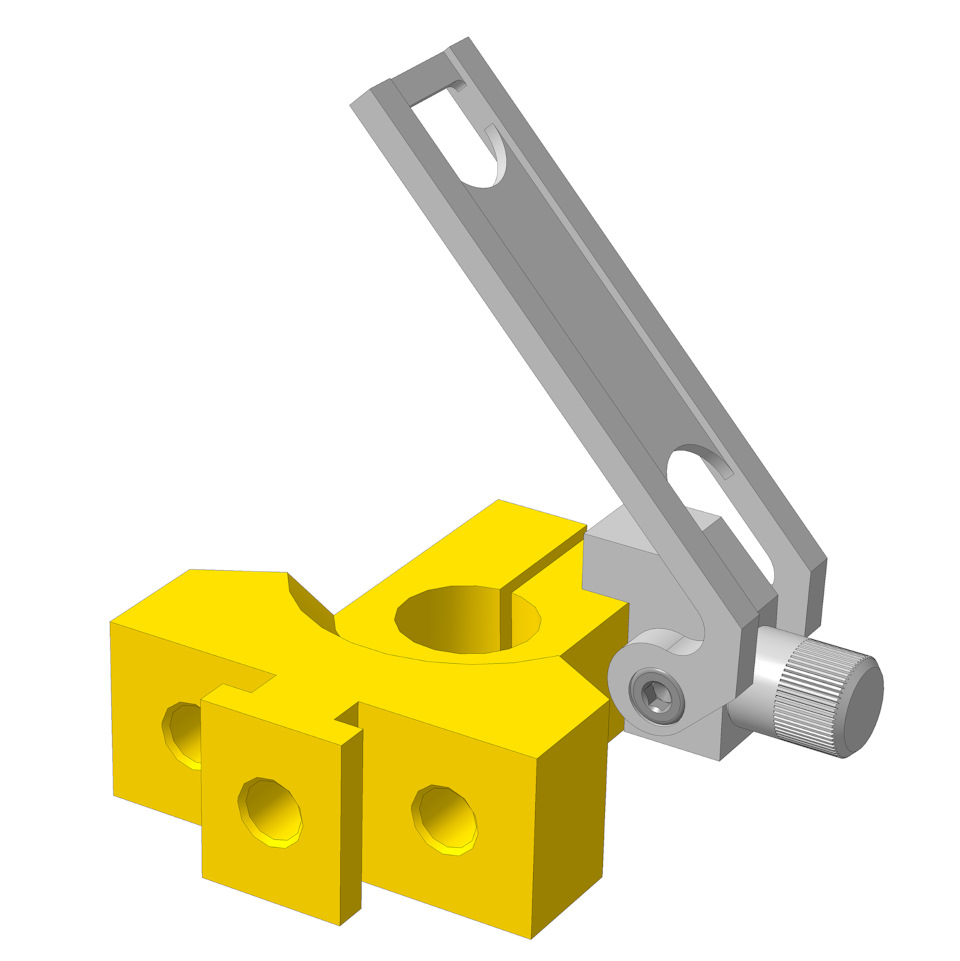

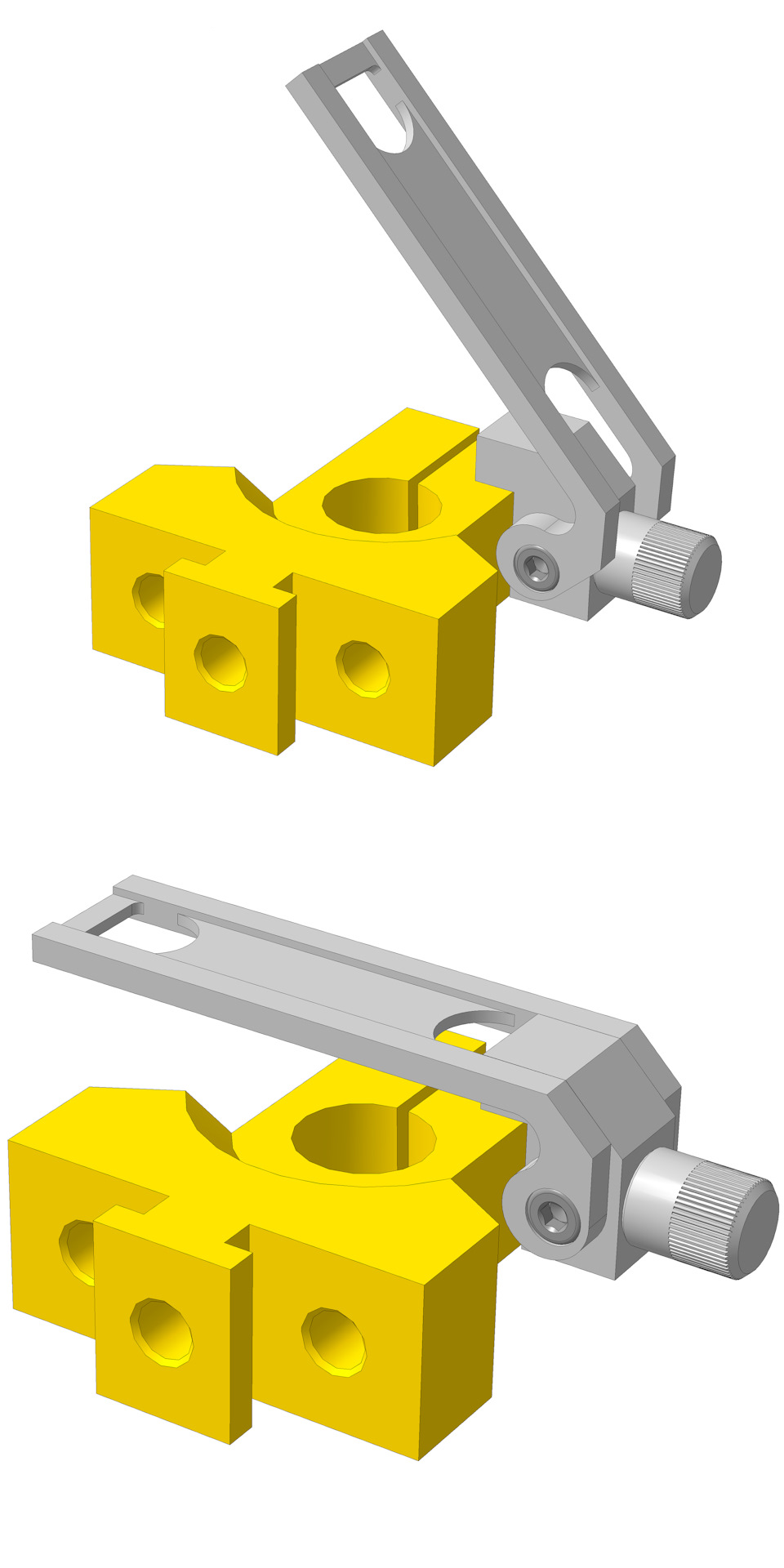

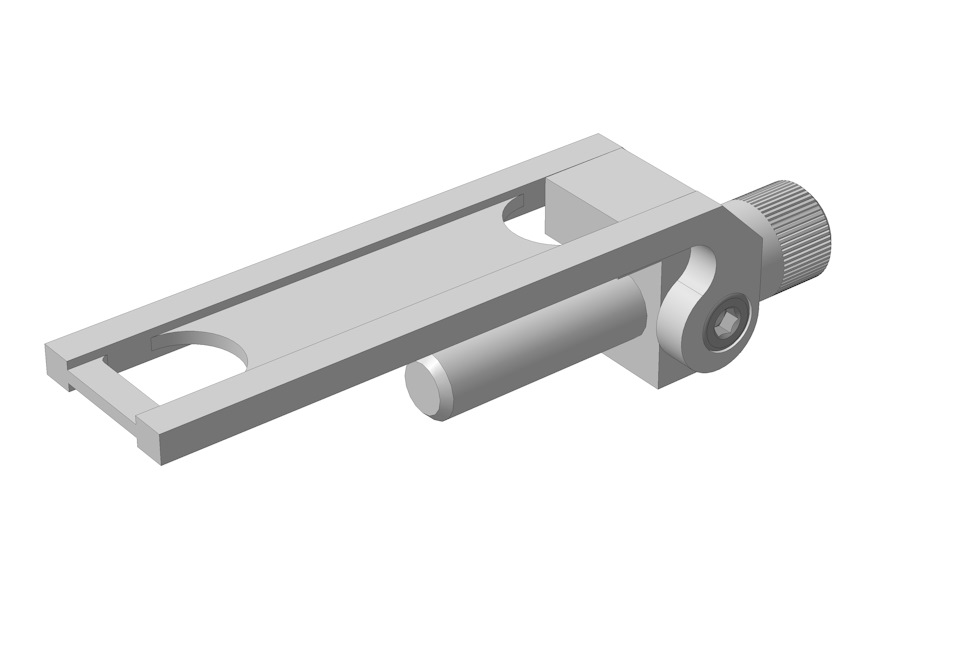

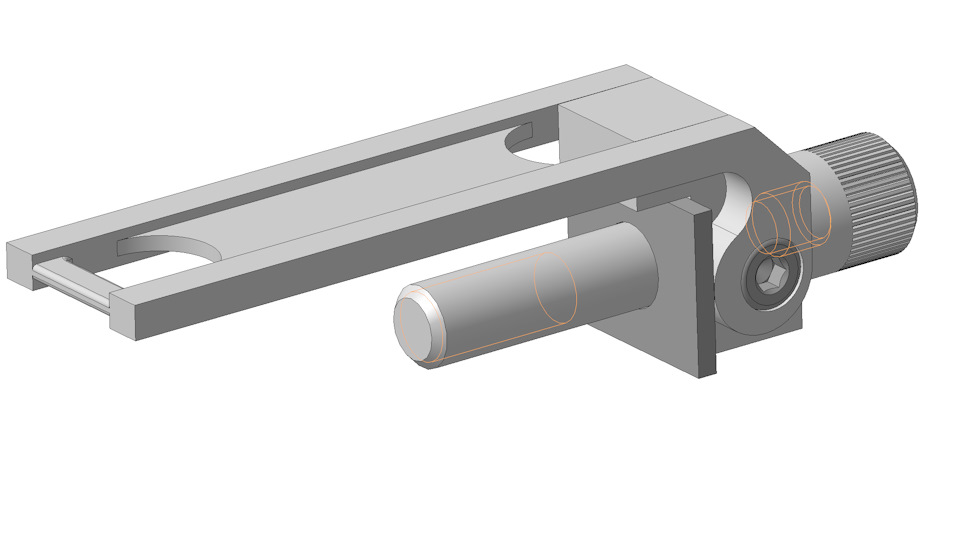

Вот как должна выглядеть сборка быстросъёма. Винтики-оси во втулку вкручиваются на резьбовом герметике сильной фиксации (красном), головка на шпильке держится тоже с фиксацией тем же герметиком.
Перед окончательной сборкой проконтролировать то, что шпилька с головкой свободно вращаются во втулке, но и не слишком люфтят.

Материал деталей быстросъёма

Ввиду того, что детали весьма тонкие, можно сказать, ажурные, а нагрузка серьёзная, то нужен достаточно крепкий материал. Обычная нержавейка не пойдёт, поплывёт. Я использовал калёную 14Х, которая и прочная и не ржавеет.

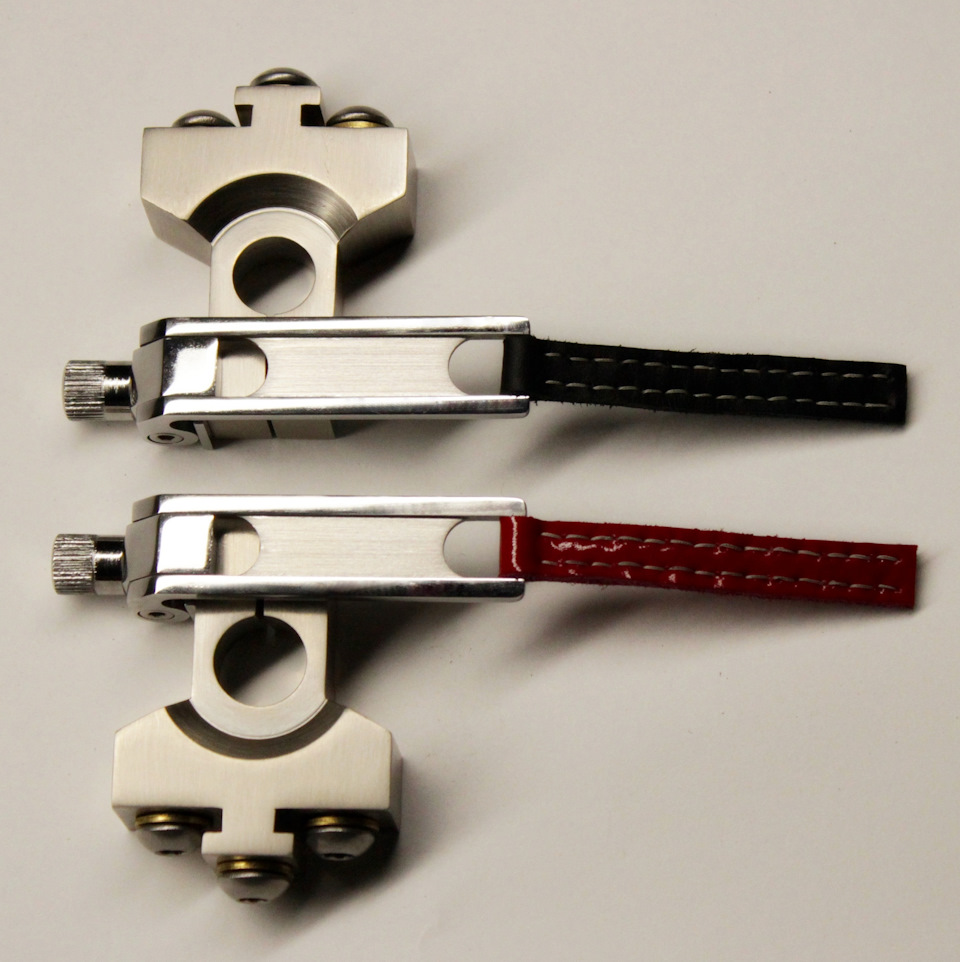

В сборе должно получиться так:

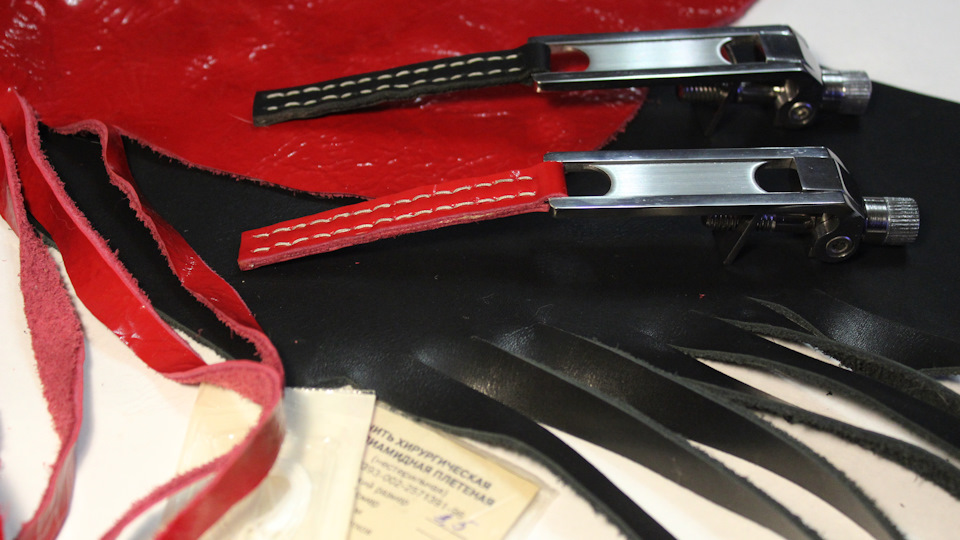

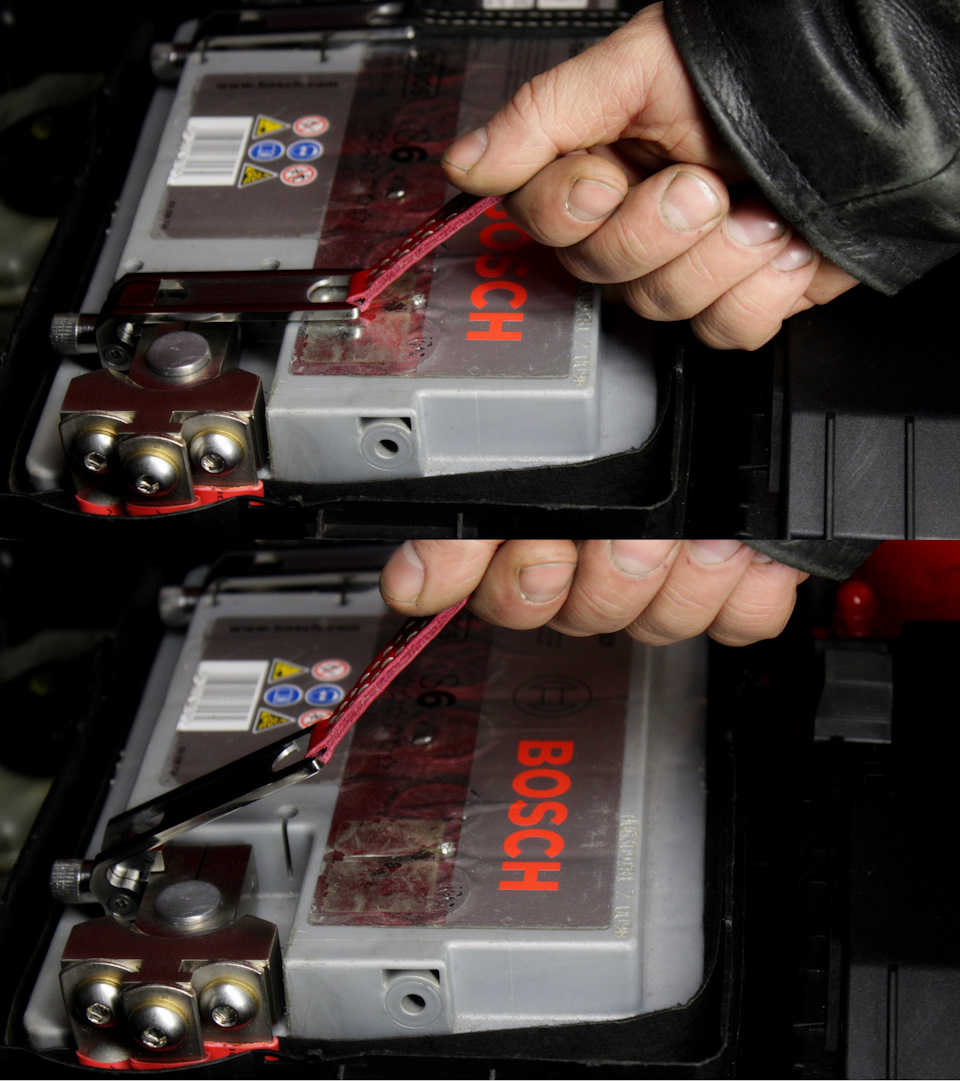

Кожаные хлястики для удобство открытия клеммы я сделал из кожи. Использовать, очевидно, можно что угодно подходящее: нейлоновые ленты, шнурки и т.п.

Скачать все чертежи, в том числе и в 3D можно по ссылке

Источник

Поделки своими руками для автолюбителей

Медные клеммы для автомобиля своими руками.

По случайности попалась мне в руки одна полезная вещь. А именно Медная шина толщиной 12 мм.

OLYMPUS DIGITAL CAMERA

Достал я ее из трансформаторной будки перед кап. ремонтом.

В автомобиле установлены провода 50 сечения с обжимными наконечниками, которые идут от аккумулятора к усилителю сабвуфера и 16 сечение на 4-ех канальный усилитель. В моём случае из этого материала получится отличная клемма для аккумулятора с минимальным сопротивлением.

С помощью болгарки я сделал несколько пропилов:

И получилась у меня вот такая Клемма. Рядом положил заводскую.

Одел клемму на аккумулятор. Подключил дополнительные потребители питания. Места и площадь контакта стала больше.

Я подумал и решил сделать защитную крышку. Что бы избежать неблагоприятных последствий в виде КЗ (короткое замыкание).

В гараже нашел старую крышку от лампочек. Слегка поработал паяльником. Обрезал лишнее, подогнал по посадочному размеру. И закрепил на клемму.

И тут пока я не вышел из куража, решил доработать питание от генератора до аккумулятора провел допольнительный кабель заряда КГ 25 сечения. Рекомендую и минус от аккумулятора на кузов продублировать таким же кабелем.

Источник

Восстановление клемм аккумулятора

Сточились или сломались клеммы на аккумуляторе? Не стоит сразу бежать в магазин. Рассмотрим два варианта восстановления своими руками клемм автомобильного и мотоциклетного аккумулятора.

Для восстановления клемм аккумулятора нам понадобятся:

Восстановление мотоциклетного аккумулятора

Изготавливаем из листового железа форму по размерам необходимой нам клеммы. Надеваем заготовку на ту клемму, которую нам необходимо восстановить. Один контакт зарядного устройства присоединяем к этой заготовке.

Второй контакт присоединяем к угольному стержню.

Насыпаем немного канифоли в форму и туда же опускаем наш импровизированный угольный электрод. По стержню будет проходить электрический ток, заставляя разогреваться стержень докрасна.

Плавим канифоль. Затем засыпаем подготовленные заранее кусочки свинца. Температуры угольного стрежня достаточно для того, чтобы расплавить свинец.

После того как мы заполнили форму, дадим ей немного остыть. Затем снимаем форму. В итоге, должно получится примерно, как показано на фото.

Клемму обрабатываем напильником, сверлим отверстие и все готово.

Восстановления цилиндрической клеммы автомобильного аккумулятора

Из листового железа или кусочка алюминиевой банки изготавливаем форму. Для этого вырезаем пластинку, сворачиваем её в цилиндр и вставляем в отверстие клемм, как показано на фото.

Таким образом, у нас получилась форма будущей клеммы.

Надеваем её сверху на предварительно зачищенную наждачной бумагой клемму аккумулятора. Центруем, чтобы клемма была посередине формы.

Газовой горелкой разогревам тигель с предварительно нарезанным в него свинцом. Доводим свинец до расплавленного состояния. Щипцами берем тигель и заливаем свинец в подготовленную нами форму.

Даем остыть только что залитой клемме. Затем ножом убираем форму.

Восстановленную клемму зачищаем наждачной бумагой, после чего она готова к использованию.

На информационном сайте для автолюбителей «FORAM» вы сможете найти много полезной информации, касающейся ремонта и обслуживания автомобилей.

Источник

Как сделать клемму на аккумуляторе своими руками

Ремонт аккумулятора своими руками

В процессе срока своей службы электрическому сердцу автомобиля может потребоваться «лечение». Когда поломка произошла из-за заводского брака и в гарантийный период, то тут вопрос замены очевиден.

Если это происходит при неправильном режиме эксплуатации, хранения или физическом воздействии на него (ударе при ДТП), то выбор остается небольшой.

В одних случаях АКБ восстановлению не подлежит, и ее необходимо менять, но некоторые повреждения вполне устранимы в зависимости от желания, наличия прямых рук или отсутствия финансов на покупку новой.

Виды повреждений аккумулятора автомобиля

Ремонт аккумулятора автомобиля в зависимости от его типа (сурьмянистый, кальциевый, гибридный) и тяжести поломки можно осуществить или в собственном гараже или, обратившись на СТО. Поломки АКБ делятся на внутренние и внешние. К наиболее часто встречающимся неисправностям аккумуляторов относятся:

Первым признаком необходимости ремонта АКБ служит ее быстрая зарядка и столь же быстрая разрядка при попытке завести двигатель. Причиной этому может быть низкий уровень электролита в банках.

Чтобы исправить это, потребуется измерить ее плотность ареометром, которая должна быть от 1,23 до 1,3 г на см2.

При чересчур высокой плотности следует разбавить электролит дистиллированной водой, поскольку чаще всего она испаряется через сапуны (отверстия в крышках) при зарядке и работе АКБ.

Корпусной ремонт

Повреждение корпуса АКБ может произойти как от удара вследствие ДТП, падения, так и от того, что на морозе забыли «севший» аккумулятор, который просто «разорвет». В случае замерзания электролита последствия будут осложнены еще тем, что льдом будут повреждены активные пластины АКБ, и не всегда удастся это исправить.

Методы устранения трещины

Если под аккумулятором периодически обнаруживаются протечки с характерным кислым запахом, это свидетельствует о наличии трещины в корпусе АКБ.

Для ремонта понадобится освободить повреждённую банку от электролита, удалив его с помощью большого шприца или резиновой груши. После обнаружения трещины на её краях сверлятся тонкие отверстия для предотвращения увеличения раскола в длину.

Также закрепить края трещины можно при помощи разогретых до 450-500 оС металлических скоб.

Далее для ремонта понадобятся следующие инструменты и принадлежности:

По длине трещины при помощи разогретого паяльника с заточенным жалом формируется канавка с V образным углублением. В неё укладывается заранее разогретый до мягкого состояния полипропиленовый пруток.

Далее этот пластиковый припой разогревается паяльником с полным заполнением канавки расплавом.

Кроме того, заделать трещину можно при помощи заплаты, залив предварительно зачищенную и обезжиренную поверхность АКБ в этом месте раствором дихлорэтана с полистиролом.

Последовательность пропайки

Пропайку следует осуществлять в 2 прохода. Сначала пропаивается сама трещина, затем накладывается латка, и пайка повторяется. Герметичность АКБ проверяется путем заливки в нее дистиллированной воды. Если все выполнено правильно, то вместо воды заливается электролит, и АКБ вновь готова к работе.

Справка. При обнаружении трещины корпуса АКБ следует посмотреть куда под капотом пролился электролит и нейтрализовать эти места щелочью в течение 10 мин (1/2 пачки пищевой соды на ведро воды), чтобы избежать дальнейшего разъедания частей кислотой. Вспученная краска — это не конечный итог, кислота может находиться под ней.

На видео показан ремонт корпуса аккумулятора автомобиля:

Восстановление клемм аккумулятора

При глубоких окислах контактов АКБ и нарушении целостности клемм ухудшается соединение с бортовой сетью автомобиля. Происходит потеря энергии аккумулятора на «пробой» окисла (до 50% энергии).

Ремонт клемм своими руками

В этом случае ремонт производится путем зачистки клемм наждачной бумагой и заменой затяжных хомутов на новые. Если отломалась полностью или частично выводная клемма АКБ, некоторые обращаются в СТО, но вполне возможно выполнить ремонт аккумулятора автомобиля своими руками.

Отрыв клеммы

При отрыве клеммы внутри корпуса АКБ вырезается небольшой кусочек площадки с верхней частью вывода и снимается. В верхней (отломанной) и нижней (оставшейся) частях клемм просверливается отверстие (Ø≈8мм) под скрученный и облуженный провод. Верхняя часть клеммы просверливается насквозь, нижняя на 1-2 см глубиной.

Сверление клеммы

При сверлении нижней части клеммы необходимо место обложить ветошью, чтобы избежать попадания высверленных кусочков свинца в решетке АКБ.

Конец провода вставляется в нижний сегмент клеммы и пропаивается. На провод одевается верхняя часть клеммы, она обрезается по размеру и пропаивается в этой части.

Разрезанные места в пластике под клеммой или запаиваются пластиком или замазываются смолой.

Восстановление отсутствующей клеммы

Для восстановления отсутствующей (до основания) клеммы сверху понадобится угольный электрод (подойдет стержень от 373 батарейки), провод сечением не менее 4-6 мм, свинец и формочка окружности клеммы. На имеющийся остаток клеммы ставится формочка, в нее небольшими порциями накладывается свинец и спаивается дугой от угольного электрода.

Источник тока для сварки

Некоторые используют в качестве источника тока для сварки этот же АКБ, подсоединяя провод с электродом ко второй клемме и «закорачивая» аккумулятор на наращиваемую клемму угольным электродом. Так делать не рекомендуется.

Во-первых, после таких нагрузок укорачивается срок службы АКБ, во-вторых, для этого она должна быть полностью заряжена и обладать достаточной емкостью для нагрева электрода, в-третьих, это небезопасно, так как для работы аккумулятора в нем должен присутствовать электролит, и открыты крышки банок во избежание взрыва.

Правильней будет иметь второй источник тока (АКБ, зарядное и т.д.), к которому будет подсоединена формочка (кондуктор) для заливки и ко второму полюсу угольный электрод. Постепенно напаивая свинец небольшими порциями, клемма доводится до нужного размера и обрабатывается в зависимости от конфигурации клемм данного АКБ (напр. плоские клеммы с отверстиями).

Можно использовать для расплавления свинца и газовую горелку, и строительный фен, но в этих случаях необходимо следить за нагревом пластика вокруг клеммы, чтобы не нарушилась герметичность АКБ.

Важно! Если просто расплавить и залить весь объем свинца сразу полностью в формочку, то соединение с тем, что осталось от клеммы хорошо не прогреется и прослужит недолго.

Восстановление небольшого участка клеммы

В случае, если необходимо восстановить лишь небольшой кусок клеммы (не более 50%), можно использовать еще один способ наращивания.

Для этого в наращиваемой части и заготовленной свинцовой шайбе нужного диаметра просверливают по 2 отверстия Ø4-5 мм и стягивают саморезами или простыми шурупами.

Чтобы между стягиваемыми частями был хороший контакт, и отсутствовало окисление прилегающие части, необходимо смазать токопроводящей смазкой.

В данном видео показано, как делается восстановление клемм АКБ:

Устранение сульфатации

Наиболее распространенной неисправностью аккумулятора является сульфатация, потеря емкости. Сульфат свинца при заряде батареи растворяется и образуется при её разряде.

При постоянной «хронической» недозарядке АКБ и её глубоких разрядах на поверхности активных пластин оседает сернокислый свинец, и из-за этой помехи электролит не может проникнуть в ячейки, некоторая площадь сеток пластин в реакциях не участвует. Это и есть процесс сульфатации.

Методы устранения сульфатации

Ремонтировать АКБ с сульфатацией легче всего на начальных стадиях. При глубоких стадиях он уже, как правило, ремонту не подлежит. Десульфатация выполняется следующими методами:

Химический способ

При химическом способе десульфатации с заряженной АКБ сливается электролит, она промывается дистиллированной водой и заливается раствором воды, 5% аммиака и 2% «Трилона Б», используемого для промывки систем. Произойдет реакция с выделением газов и брызгами. Когда она закончится, надо слить промывку, промыть АКБ водой и залить электролитом, зарядить.

Промывка

Промывка водой с последующим зарядом потребует очень много времени, от нескольких недель. Вместо электролита заливается дистиллят, и АКБ ставится на зарядку в 14 В.

Цель зарядки – поддержание постоянного небольшого выделения газов (кипения). Сульфат будет растворяться, и постепенно плотность воды увеличиваться. Эту воду сливают, вновь заливают чистой и заряжают снова.

Когда плотность воды в течении нескольких дней будет оставаться неизменной, десульфатация закончена.

Заряд/разряд

Самый простой и доступный метод десульфатации проведением циклов «заряд/разряд».

Производится полная зарядка АКБ (силой тока 10% от емкости) с последующим её разрядом потребителем, который берет не более 10% емкости АКБ, желательно лампой автомобиля.

При достижении напряжения АКБ в 10,2 В (полный разряд) необходимо снова её зарядить полностью. Сульфатация и внутреннее сопротивление АКБ снизится.

Применение реверсивных токов

Если имеется генератор реверсивного тока, то выполнить десульфатацию можно малыми токами (0,5-2 А) до несменяемости напряжения на клеммах и плотности электролита в течение нескольких часов. Процесс может занять до 2 суток и более.

Как делается десульфатация аккумулятора, узнаете из этого видео:

Устранение короткого замыкания в аккумуляторе

Самым трудоемким и технически сложным является ремонт замыкания банок АКБ. Определить банку с КЗ возможно при зарядке (она не кипит) или путем замера плотности электролита (нулевая). В 9 из 10 случаев такой аккумулятор подлежит замене, так как происходит осыпание пластин, выработан уже его ресурс. Существует несколько причин КЗ аккумулятора:

В случае, когда КЗ происходит из-за мусора внизу АКБ, его просто промывают. На обслуживаемых АКБ (сурьмянистых) следует перебрать пластины или заменить банку.

Для этого необходимо снять (спилить) крышку АКБ, слить электролит, промыть пластины, выпаять банку с КЗ и просмотреть все пластины. Большинство современных АКБ (кальциевых, гелеевых, гибридных и т.д.) для таких «хирургических» вмешательств не приспособлены.

Ввиду того, что внутри АКБ находится раствор серной кислоты, такой ремонт как устранение КЗ потребует определенных знаний, навыков и соблюдения ТБ. При работе с кислотой класс опасности высокий. Лучше доверить это профессионалам.

Как делается восстановление замкнутой банки в АКБ, показано в этом видео:

Ремонт необслуживаемого аккумулятора своими руками

На необслуживаемых АКБ отсутствуют заливные пробки, что делает невозможным измерение плотности электролита и его доливку при снижении уровня. Однако долить дистиллированную воду можно, просверлив в корпусе батареи тонкое отверстие. Заливка производится при помощи медицинского шприца с иглой, после чего отверстие аккуратно заделывается паяльником.

Отверстие следует сверлить не в верхней крышке батареи, а на боковой поверхности.

Дело в том, что под верхней крышкой у необслуживаемых аккумуляторов располагаются вентиляционные ходы, и нарушение их целостности может привести к неправильной работе АКБ в дальнейшем.

Восстановить ёмкость кальциевого необслуживаемого аккумулятора можно попытаться при помощи циклического зарядного устройства, производя периодическую зарядку и разрядку АКБ.

В этом видео рассказывается, как обслужить необслуживаемый аккумулятор:

Не доводить аккумулятор до того, чтобы он нуждался в ремонте легче, чем ремонтировать. Для этого надо соблюдать правила его эксплуатации и хранения.

Но от случайностей никто не застрахован, и излишние расходы не нужны никому.

В случаях физического повреждения аккумулятора следует спросить совета опытных мастеров, можно ли это устранить, или это просто потеря времени и нервов. Удачи вам на дорогах!

В этом видео рассказывается, как самостоятельно отремонтировать автомобильный аккумулятор при помощи зарядного устройства:

Как сделать клемму на аккумуляторе своими руками?

31 августа 2017 года

Вы тоже можете принять участие в нашем клубе любителей «Советов бывалых». Авторы всех опубликованных советов получают ценные призы — например, дневные ходовые огни, набор автокосметики, канистру хорошего моторного масла.

Каждый читатель может присылать свои советы на электронную почту exp@zr.ru. Не забывайте прилагать иллюстрации. Обязательно указывайте свой почтовый адрес с шестизначным индексом, фамилию, имя и отчество (полностью), а также телефон для оперативной связи. Это ускорит отправку вам заслуженных призов.

Якорек для клеммы

В. Сидоров, Калининград

На автомобиле Ford Escort клеммы аккумулятора затягиваются гайкой со скошенными краями, которые при затяжке болта упираются в губки клеммы с ответными скосами. Часто люди переусердствуют с затяжкой и срывают резьбу в этом якоре­образном крепеже. Клемма начинает болтаться, и контакт пропадает.

Чтобы этого избежать, я переделал крепление минусовой клеммы. В инструментальной сумке нашлась барашковая гайка, ушки которой имели такой же угол скоса, что и губки клеммы. Подобрал болт подходящей длины, чтобы при затяжке он не упирался в корпус аккумулятора. Езжу год — контакт надежный!

Похожую конструкцию имеют клеммы многих автомобилей. Возможно, придется подогнать угол ушек гайки напильником. Плюсовую клемму можно оставить с родным крепежом.

Регулируемые — лучше

А. Филиппов, Московская область

На автомобилях ВАЗ десятого семейства форсунки омывателя ветрового стекла веерного типа не регулируются, что, на мой взгляд, ухудшает очистку и ведет к перерасходу жидкости.

Решил поставить продающиеся в каждом магазине форсунки от «классики» с двумя соплами (цена — не более ста рублей за пару). Для этого снял поводки дворников и в пластиковом «жабо» разметил и просверлил отверстия под новые. Подсоединил форсунки к заводским трубкам.

Провозился не больше часа, зато вот уже пять лет никаких недостатков в работе омывателя не отмечаю.

Сокровище в гараже

В. Кривошеев, Самара

Поводом прислать совет послужил рассказ о ресурсных испытаниях редакционного Ларгуса. В нем упоминалось, что болты крепления переднего стабилизатора были сильно повреждены коррозией.

Я уже около тридцати лет для защиты резьбовых соединений, в том числе при ремонте подвески, использую проверенное средство — мовиль. Обработанный им крепеж даже спустя много лет отвертывается свободно. Срок хранения этого препарата почти не ограничен.

Даже чуть загустевший, он так же надежно защищает крепеж. Недостаток только один: если попадет на руки, без растворителя не удалить.

Одной отверткой

П. Чистопрудов, Армавир

Прочитал совет по удлинению болта крепления аккумулятора (ЗР, № 3, 2017). У меня так уже давно сделано. Причем я пошел дальше.

Для удобства обслуживания аккумулятора все крепления — и удлиненный болт, и две высокие гайки — сделал со шлицем.

Теперь, чтобы подключить аккумулятор к зарядному устройству или снять с машины, достаточно одной мощной отвертки — можно и ослабить хомуты клемм аккумулятора, и освободить прижимную планку и пробки.

Береженого бог бережет

Д. Коровин, Краснодар

Водители обычно кладут сумку на переднее пассажирское сиденье, а это привлекает внимание нечистых на руку людей.

Одно замечание: сделайте это до начала движения, чтобы потом не отвлекаться от дороги.

Подгоним под наш размер

Ф. Гиззатуллин, Казань

Решил установить вместо штатного аккумулятора на автомобиль Ford Focus третьего поколения батарею российского производства с более распространенной высотой 190 мм.

Поскольку новый аккумулятор на 15 мм выше, при установке я столкнулся с проблемой: шпильки крепления прижимной планки, вмонтированные в пластмассовый короб, оказались коротковаты.

Чтобы не изго­тавливать новую прижимную планку, применил две высокие колпачковые гайки с длинной резьбой от врезного замка. Только обточил на наждаке круглые головки под четырехгранник — и завернул гайки ключом.

Призы авторам нашей подборки:

Многоуважаемые знатоки автомобиля! Присылая советы, не забывайте сообщать свой почтовый адрес с шестизначным индексом, фамилию, имя и отчество (полностью), а также телефонный номер для связи. Это существенно упростит и ускорит отправку вам заслуженных призов.

Свои советы вы можете присылать на электронную почту exp@zr.ru. По возможности иллюстрируйте ноу-хау фотографиями и/или схемами.

Отдел автомобильной информации «За рулем»

Нестандартные советы бывалых про аккумулятор, крепеж клеммы и борсеткуНестандартные советы бывалых про аккумулятор, крепеж клеммы и борсеткуОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Есть контакт!

Многие автовладельцы сталкивались с проблемой ослабления контактов или с поломкой клемм аккумулятора. С первой проблемой можно справиться подтягиванием креплений, при втором случае необходима замена клемм аккумулятора. Это не сложная процедура, которую можно выполнить своими руками, но есть несколько нюансов, на некоторые стоить обратить внимание.

Причины разрушения или ослабления клемм

Последствия

Плохой контакт на клеммах АКБ ведет к снижению эффективности работы всех электрических систем автомобиля.

Самая частая проблема – это быстрая разрядка аккумулятора при продолжительной стоянке. В какой-то момент автомобиль может просто не завестись. С плохим контактом так же связано и плохое срабатывание стартера при запуске.

Окисление контактной пары. Образование белого налета на клеммах и электродах аккумулятора – это последствия окисления, которое возникает от плохого контакта. Вследствие чего возникают проблемы с зарядкой аккумулятора на ходу и его быстрая разрядка на стоянке.

Увеличение нагрузки на высоковольтные провода. Это может привести к отгоранию провода или к пожару (многие зимой накрывают двигатель горючими тканями).

Вред для электрооборудования автомобиля. Во время пуска двигателя возникают скачки напряжения, которые негативно сказываются на приборах и могут вывести их из строя.

Выбор клемм при замене

На рынке представлено большое количество клемм для аккумуляторных батарей. Перед тем как заменить старую клемму, необходимо знать, как выбрать новую.

Деталь должна соответствовать размеру электродов на аккумуляторе, в противном случае ее нельзя будет надеть или затянуть. Размер клеммы должен быть таким, чтобы при плотной затяжке оставался запас в 3-5 мм.

Так же необходимо, чтобы соответствовал диаметр отверстия под высоковольтный провод, который должен быть плотно закреплен в клемме.

При выборе материала, из которого изготовлена клемма, предпочтение отдается свинцу. Он обладает хорошими токопроводящими свойствами, достаточно мягкий для обжима и не образует гальваническую пару с электродом аккумулятора. Если найти такие не удалось, можно использовать латунные или медные.

Тем, кто использует в автомобиле доработанные акустические системы, с большим количеством компонентов, стоит обратить внимание на клеммы, имеющие дополнительные места крепления силовых проводов.

В продаже так же встречаются комплекты, представляющие собой клемму с запрессованным проводом. Такой вариант замены предпочтительнее, но требует больших усилий.

Если устройством вашего автомобиля не предусмотрен защитный кожух для плюсовой клеммы, желательно приобрести его отдельно. Он защитит соединение от попадания посторонней влаги, пыли, а так же от случайного замыкания «плюса» на массу.

Важную роль играет возможность быстро снять клеммы с аккумулятора, так как при проведении ремонтных работ или возникновении замыкания в электропроводке нужно обесточить автомобиль.

Замена

По замене предлагаем Вам посмотреть данное видео:

Перед проведением работ необходимо выключить зажигание и отсоединить аккумуляторную батарею. Большинство водителей знают, какая клемма снимается первой, но не всегда соблюдают эту последовательность.

Нарушение очередности важно с точки зрения безопасности.

При случайном замыкании «плюса» на массу можно вывести из строя электронику и электрику автомобиля, поэтому в первую очередь с аккумулятора снимается минусовая клемма, а затем плюсовая.

Далее нужно снять или ослабить (в зависимости от конструкции) крепление аккумулятора и снять его с «полочки». Производить работы по замене клемм при установленном аккумуляторе категорически не рекомендуется!

Далее необходимо отсоединить клеммы от высоковольтных проводов. Если они закреплены болтовым зажимом, то нужно ослабить затяжку и вынуть провода. Если провода обжаты корпусом клеммы – с помощью инструментов ослабить или полностью разогнуть зажим и вытащить провод.

Если освободить провода от клемм не удается, то можно обрезать каждый из них, при этом замерить длину, так как после обрезки их может не хватить до электродов аккумулятора.

После демонтажа старых клемм, нужно проверить целостность изоляции проводов, после чего установить новые.

Подсоединение аккумулятора выполняется в обратной последовательности – сначала плюсовая клемма, затем минусовая. Перед подсоединением, по необходимости, зачистить электроды на аккумуляторе.

Как сделать клемму на аккумуляторе своими руками — Справочник металлиста

Клемма АКБ с выключателем массы либо без него является частью конструкции батареи, через которую напряжение передается на стартер и другие узлы, входящие в электросхему авто.

Если клемма окислена и на ней имеется налет, это приведет к тому, что напряжение не сможет быть передано в полной мере на оборудование, соответственно, его работа будет неполноценной.

Основные проблемы в обслуживании аккумуляторных клемм

Как сделать клемму на аккумуляторе своими руками — Справочник металлиста

Клемма АКБ с выключателем массы либо без него является частью конструкции батареи, через которую напряжение передается на стартер и другие узлы, входящие в электросхему авто.

Если клемма окислена и на ней имеется налет, это приведет к тому, что напряжение не сможет быть передано в полной мере на оборудование, соответственно, его работа будет неполноценной.

Какие бывают клеммы?

Теперь предлагаем ознакомиться с разновидностями выводов для АКБ.

Быстросъемные

Быстросъемные устройства для батареи могут быть изготовлена из свинца, меди или бронзы — именно эти материалы используют сегодня производители.

Эти элементы должна обладать максимальной электропроводностью, а при покупке необходимо удостовериться в том, что они подходят по размеру под определенную АКБ.

Устройство должно быстро и без проблем изменять свои размеры под воздействием силы, чтобы при установке на батарею и фиксации пассатижами она максимально прилегала к выходу. Чем тяжелее устройство, тем лучше.

Свинцовые

Как известно, из свинца изготавливаются внутренние компоненты батареи, поскольку этот материал не разрушается под воздействием электролита, то есть кислоты.

При этом любой другой материал, на который будет воздействовать электролит, будет разрушаться и портиться. Именно из-за этого медь не используется для изготовления внутренних компонентов батареи.

И хотя ее проводимость значительно выше, чем у свинца, последний без проблем подвергается обработке при необходимости (автор видео — канал Remont tehniki).

Клемма, выполненная из свинца, может расплавиться только в том случае, если температура на выводах составит триста градусов. А это, согласитесь, немаловажное достоинство, особенно, если в работе прибора произошло короткое замыкание.

Если произойдет замыкание, то этот элемент конструкции просто расплавиться и прервет электроцепь, но на функциональности самой батареи это никак не отразится. По сути, данный компонент является проводником и барьером в устройстве, если его не будет, то аккумулятор может взорваться уже спустя несколько минут после начала кипения.

Для производства устройств, как сказано выше, могут использоваться разные материалы, однако предпочтение всегда отдается свинцу.

Латунные

Такой вариант в последнее время стал широко использоваться в отрасли автомобилестроения.

Ни для кого не секрет, что при качественном подключении компонентов электроцепи эффективность ее функционирования может возрасти на 20%.

При этом такая цепь не только понизит объем энергии, которая используется впустую, но и позволит улучшить основные технические особенности и характеристики устройств, подключенных к бортовой сети.

Следует отметить, что устройства, выполненные из латуни, могут применяться в том случае, если их характеристики соответствуют нормам:

Чем лучше смазать клеммы аккумулятора автомобиля, чтобы они не окислялись

Привычка смазывать клеммы аккумуляторов от окисления досталась нам в наследство от наших дедушек.

Попробуем разобраться, насколько эффективна эта мера защиты, стоит ли ее применять на современных автомобильных аккумуляторах вообще.

Почему окисляются клеммы аккумулятора

Не совсем верно называть процесс образования постороннего налета и иных проявлений разрушения поверхности и контактов клемм аккумулятора чисто окислением. В общем случае, это совокупность нескольких химических процессов. Определим главные.

Естественное окисление

Все вещества, находящиеся в воздушной среде, где много кислорода, вступают в процесс оксидирования, или окисления. Свинец, а именно из него выполнены клеммы аккумулятора, с этой точки зрения не очень сильно поддается окислению, есть более «слабые» металлы, взять ту же медь.

Однако неокисленный свинец (блестящий) мы можем наблюдать только во время зачистки аккумуляторных контактов. Уже через несколько минут она начинает темнеть, то есть окисляться.

В естественном окислении свинца нет ничего страшного, пленка оксида свинца очень тонкая, ее легко разрушить, слегка пошевелив клемму. К тому же, допустить 100%-ю защиту от кислорода практически невозможно, разве что поместив аккумулятор в барокамеру. Даже такие густые смазки, как тосол и солидол, пропускают частицы кислорода.

Кислотное разрушение

Этот вид химической реакции приводит к образованию «снежного» белого налета на клеммах аккумулятора. Помимо не вполне эстетичного вида, налет вносит дополнительное переходное сопротивление в месте контакта, ведет к разрушению клемм, может быть причиной утечек.

Откуда берется кислота? В большинстве случаев из аккумулятора. Обслуживаемые аккумуляторы имеют технологические отверстия для заливки электролита и контроля его уровня.

Практически все автомобильные аккумуляторные батареи снабжены системой газоотвода. Если данные зоны негерметичны (газоотвод негерметичен всегда, если к нему не подсоединена газоотводящая трубка), в процессе эксплуатации через них происходит выброс паров электролита.

Особенно это проявляется в теплое время года, хотя под капотом автомобиля оно наступает даже зимой после двадцати минут движения.

Еще более страшен с точки зрения выброса кислоты процесс перегрева аккумуляторной батареи, особенно кипение. Это возможно в следующих случаях:

Солевое разрушение

Российские автодороги до сих пор зимой посыпают солями натрия и калия. Состав современных средств защиты от обледенения это промышленная тайна, по крайней мере, для автолюбителей.

Но все смеси в составе с водяными парами и примесями других веществ, находящихся на дороге, в конечном счете, обволакивают все части автомобиля, в том числе и контакты аккумулятора.

Ремонт клемм аккумулятора

Случается ситуация, когда клемма перегорает в связи со слабым укреплением контактов. Чаще с проблемой поломки сталкиваются водители грузовиков, так как фиксируются батареи больших размеров. Выбрасывать главную комплектующую накладно, поэтому предварительно стоит постараться сделать восстановление клемм аккумулятора.

Профилактика клемм аккумулятора

АКБ требует проведения профилактики. При активной эксплуатации грязь и окисление негативно сказываются на состоянии аккумуляторного устройства. Окислительные образования появляются на корпусе в результате протечки электролита, что негативно воздействует контакт АКБ и проводами. Если не ликвидировать вовремя неисправность, автомобиль перестанет заводиться.

Во времена СССР специальная химия по уходу за авто не производилась, поэтому многие автолюбители применяли консистентную смазку. Среди основных функций смазки (например, литол) выделяют:

Можно использовать солидол, либо вазелин технического назначения, чтобы клемма сохранила технические характеристики и продолжала нормально функционировать. Среди инновационных средств владельцы авто используют вещества в аэрозолях, лаки, силиконовую смазку. Современные составы имеют ряд преимуществ по сравнению с классикой:

Если состав густой, рекомендуется использовать кисточку с мягкой щетиной, чтобы рука осталась чистой. Некоторые средства тяжело отмываются от кожи и имеют неприятный запах.

Чистка окисления

Существует миф, что окислы образуются только у АКБ старого типа. В действительности, современный аккумулятор страдает с меньшей интенсивностью. Существует несколько способов чистки:

Выбор конструкции

На современном рынке представлен широкий ассортимент клемм для АКБ. Перед заменой важно сделать правильный выбор:

В качестве материала рекомендуется выбирать конструкции, изготовленные из свинца: высокий показатель проводимости тока, мягкий для обжима. В продаже встречается не так часто, поэтому в качестве альтернативы можно использовать модели из латуни, меди.

Также на рынке встречаются комплекты с проводом. Это оптимальное решение, но требующее расширенных знаний.

Восстанавливаем клеммы аккумулятора

Перед тем, как производить замену, рекомендуется опробовать ремонт клеммы акб. Существует два эффективных способа восстановления клеммы аккумулятора автомобиля самостоятельно своими руками:

Целесообразно использовать данный способов, если клемма полностью обгорела. Если конструкция отпала от АКТ, то восстановление рекомендуется сделать посредством второго метода.

Каждый автолюбитель использует свой метод. Главное, соблюдать меры безопасности. Если ремонт невозможен и требуется замена, важно в правильном порядке отсоединить клеммы. В противном случае существует вероятность нанести непоправимый ущерб электронному управлению авто, что подразумевает дорогие мероприятия по восстановлению.

Как своими руками в гаражных условиях восстановить клемму аккумулятора

Токосъемные выводы или клеммы на аккумуляторах изготовлены из мягкого и легкоплавкого свинца. Это сделано не просто так – в случае короткого замыкания клемма просто расплавится и цепь разорвется.

Это очень удобно, но из-за мягкости металла в процессе эксплуатации аккумулятора может потребоваться ремонт клемм. Токосъемные выводы могут окислиться, сломаться, выгореть.

Давайте узнаем, как восстановить клемму на аккумуляторе.

Когда требуется ремонт

Чаще всего это встречается на грузовиках. На необходимость ремонта укажет плохой контакт с проводами АКБ. Так как на грузовых авто токи протекают большие, то на участках с плохим контактом клемма подгорает и плавится.

В один прекрасный момент токосъем либо отламывается, либо расплавляется полностью. Такое может часто случаться, когда автовладелец подключает два АКБ последовательно и в месте соединения одной из батарей плохой контакт.

Второй частый случай вытекает из первого. Клеммы разрушаются из-за плохого контакта минусового провода АКБ с кузовом авто. В народе это называется “плохая масса”. Если контакт с “массой” ненадежный, тогда плюсовой контакт греется и выгорает или требует ремонта.

Третий случай, когда нужно восстановление аккумулятора автомобиля, – это механические повреждения клемм. Существует масса вариантов повреждений.

Чаще случается, что АКБ устанавливают на машину, затем надевают контактные клеммы с проводами. Затем затягивают крепко-накрепко болты на клеммах ключом, чтобы добиться лучшего контакта.

Когда болт уже достаточно затянут, автовладелец тянет еще и еще. Токовыводы из свинца, и от таких силовых воздействий они гнутся и отламываются.

Вот еще один популярный пример механических повреждений. АКБ не закрепляют под капотом автомобиля. И когда водитель едет по дорогам, батарея болтается так, как ей хочется, и весело подпрыгивает на кочках. Что там уже с ним может случиться, автовладелец не подозревает. А ведь часто клеммы не выдерживают подобных издевательство и ломаются.

Последний вариант – это короткие замыкания. Вследствие их генерируются огромные токи, способные расплавить не то что свинцовые клеммы, но и гаечный ключ на “13”.

Как восстановить АКБ

Итак. Имеется сравнительно новая или просто хорошо работающая аккумуляторная батарея, но без одной или без двух клемм. Не беда – все можно отремонтировать. Автомобилисты с опытом предлагают эффективные способы и делятся секретами, как восстановить клемму на аккумуляторе. При этом клемма будет не хуже, чем заводская.

Наплавление припоя ПОС-30

Для работы понадобится мощный паяльник. Припой является сплавом свинца и олова. ПОС-припои, в том числе и этот вариант, плавятся при достижении температуры в 183 градуса. Также для работы понадобится специальная форма, аналогичная диаметру клеммы. Паяльником расплавляют припой в форму и наплавляют на то, что осталось от клеммы на аккумуляторной батарее.

Способ этот определенно хорош и заслуживает уважения, припой ПОС-30 отличается невысокими температурами плавления, и по сравнению с аналогами он не опасен для полипропиленовых корпусов современных аккумуляторов.

Среди минусов такого способа можно выделить сам процесс наплавления. Температуры, которых достаточно для плавления заводских свинцового-сурьмянистых клемм, выше, чем температура плавления ПОС-30.

Крепкое соединение новой клеммы с остатком старой в данном случае не получится. Этот ремонт заслуживает право на жизнь, но он больше декоративный.

Даже если и удастся подключить к аккумулятору провода, под воздействием вибрации и нагрева от высоких пусковых токов такая отреставрированная клемма разрушится за несколько месяцев.

Сурьмянистые припои ПОСС

А вот как восстановить клемму на аккумуляторе, используя другие материалы. Можно использовать припой, а можно старые спиленные токосъемы от изношенных АКБ.

Наплавляют припой паяльником медленно, это более предпочтительнее, чем наливать расплавленный легированный свинец. В первом варианте есть вероятность, что расплавятся остатки заводского токосъема и произойдет соединение металла с металлом.

Если быстро налить свинец, тогда то, что осталось от старой клеммы, не успеет нагреться и снова получится непрочный декоративный ремонт.

Минус такого восстановления клемм АКБ – слишком высокие температуры плавления по сравнению с температурой плавления полипропилена, из которого изготовлен корпус АКБ.

Важно проводить работы очень аккуратно, чтобы не прожечь крышку батареи. Жидкий свинец очень быстро утечет внутрь АКБ и замкнет батарею.

Даже если замыкания не случится, то контакт между корпусом и токовыводом не будет плотным и электролит будет убегать из корпуса, а клеммы окислятся.

Гаражные технологии

Вот как восстановить клемму на аккумуляторе с помощью графитового электрода и свинца. Это самый варварский способ, но доступный и недорогой. Варварский он по отношению к ремонтируемой АКБ.

Суть в том, что токосъемные клеммы соединяются друг с другом в режим короткого замыкания. Одно-единственное сопротивление в этой цепи – графитовый электрод.

Можно распотрошить толстую пальчиковую батарейку или использовать старую щетку от стартера. Припой расплавляется в форме, похожей по диаметру с клеммой. Плавка происходит электрической дугой.

Такой ремонт АКБ можно осуществить даже в поле, но нужно помнить, что слабый аккумулятор не позволит зажечь электрическую дугу.

Заключение

Вот так можно отремонтировать сломанные или оплавленные клеммы. Большинство людей пользуются способом с графитовым электродом. Но нужно помнить, что ремонт такой все-таки недолговечен и не может быть таким же надежным, как на заводе. Если токосъемные выводы удалось починить, нужно смазать их смазкой, чтобы не окислились клеммы в будущем.

Источник
