Кнопка lpg в авто
Кнопка LPG в стиле Toyota
Привет всем!
Сказание об очередном долгострое… 🙂
Чуть более года назад попросил меня Hr3 начинку стоковой кнопки ГБО Zenit PRO

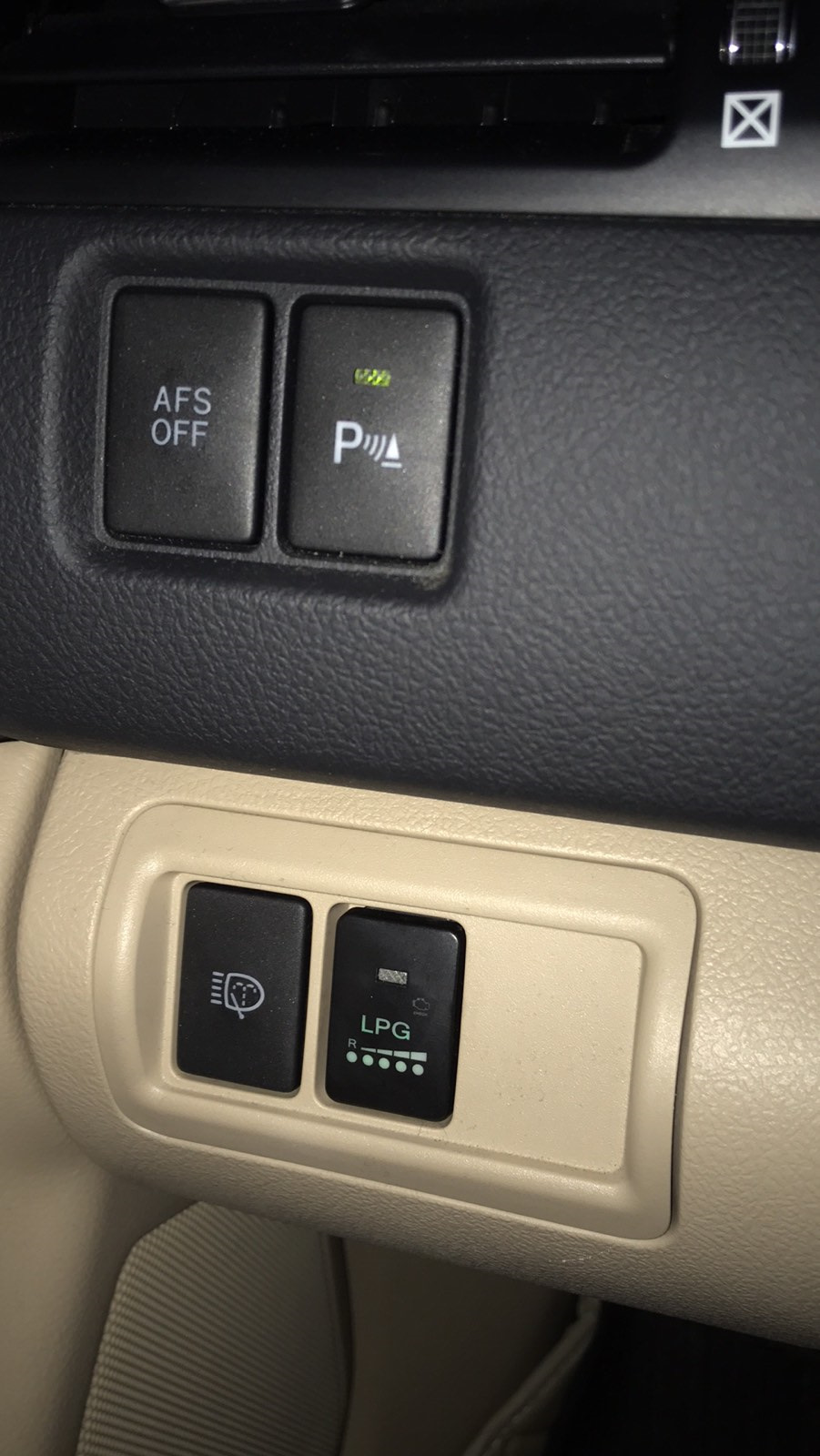

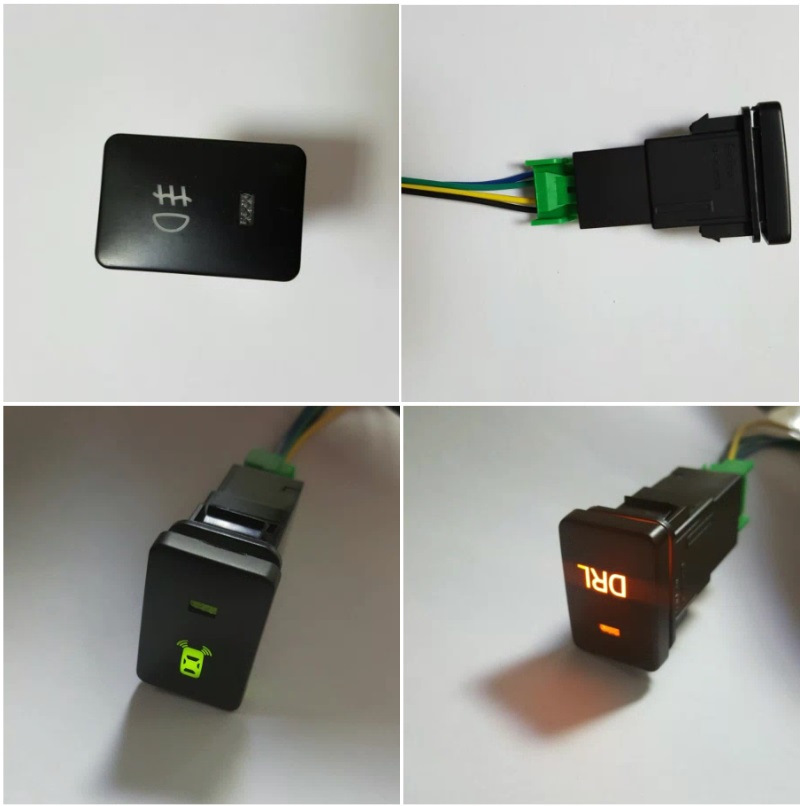

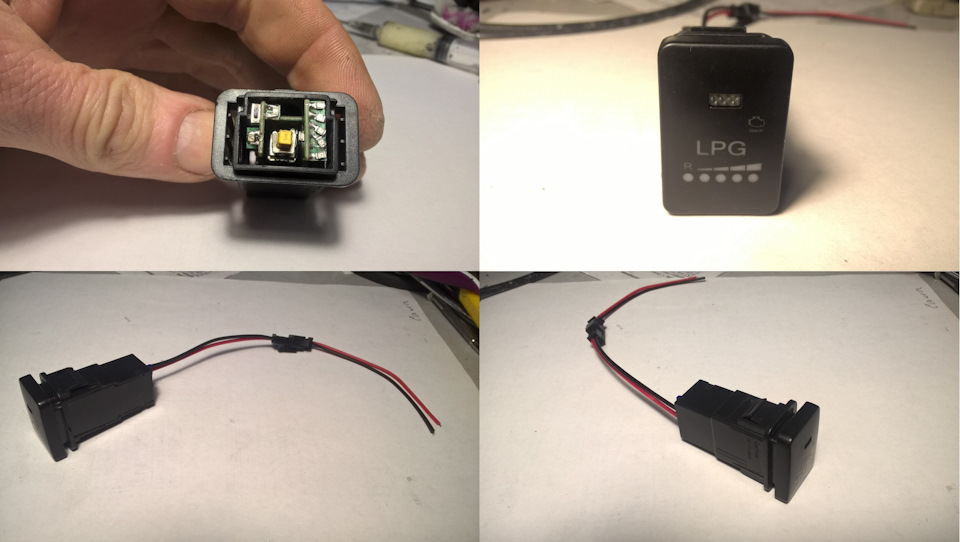

вкорячить в приобретенную ним кнопку в стиле остальных кнопок его авто, вот такого вида:

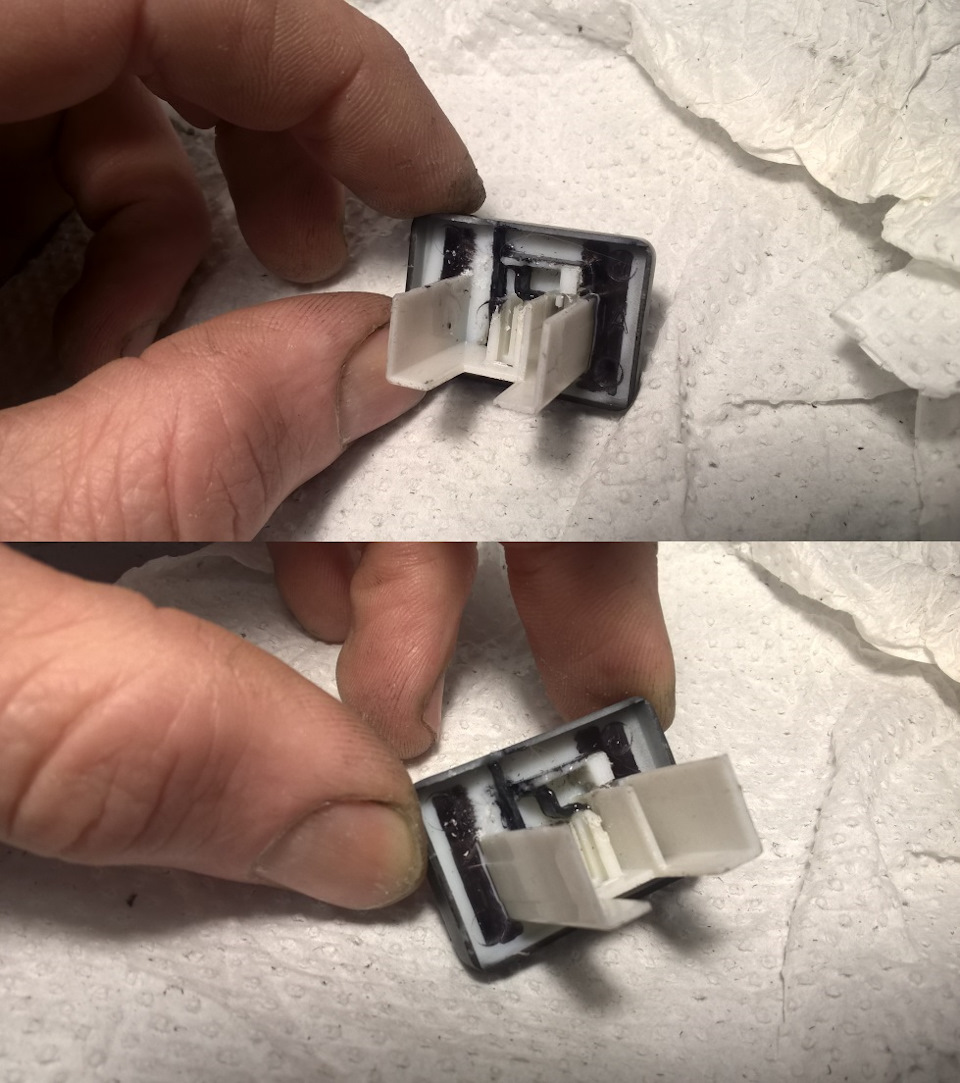

«М-да, та еще задачка», — подумал я, — «но так даже интереснее»! В общем, начал потихоньку разбирать обе кнопки и думать, как лучше осуществить задуманное…

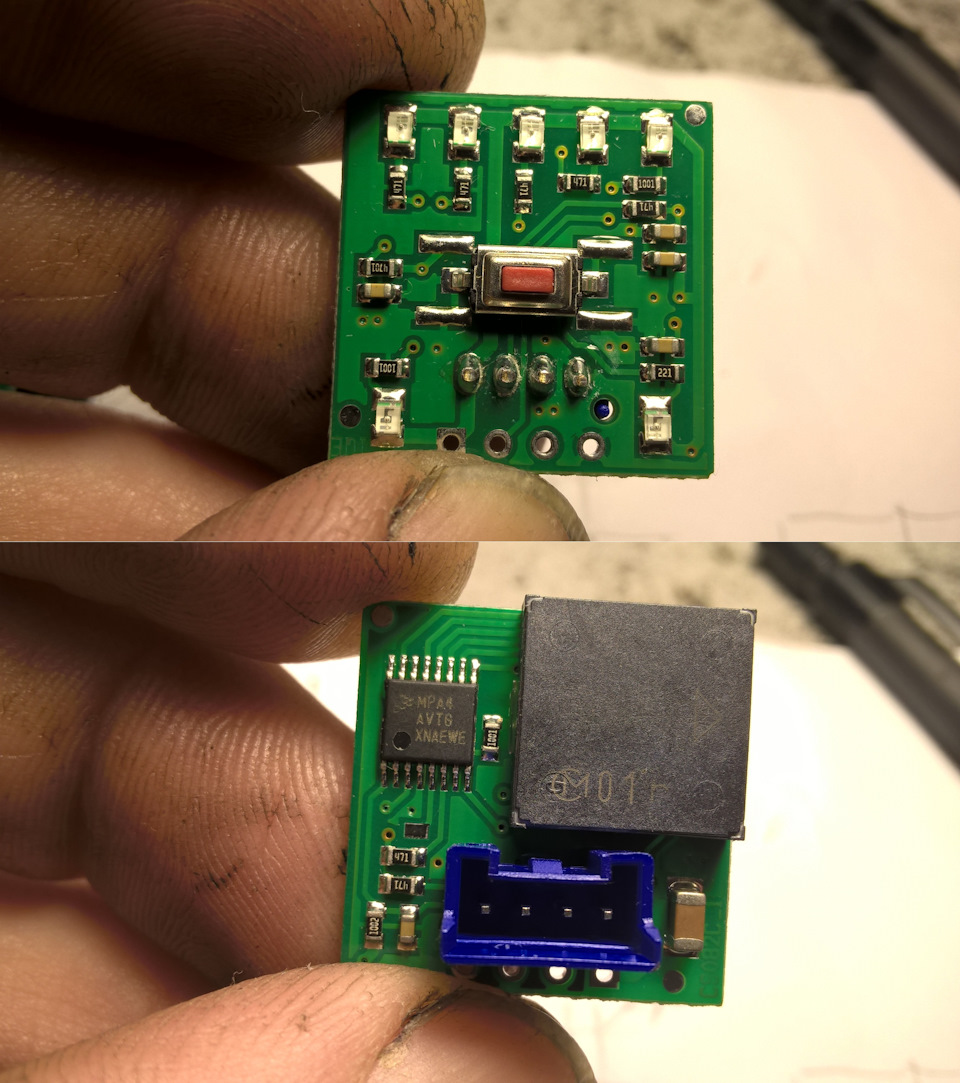

Как видно, на плате присутствует специализированный микроконтроллер, тактовая кнопка, а также 7 светодиодных индикаторов уровня газа и состояния системы.
Для удобства срисовал схему девайса:

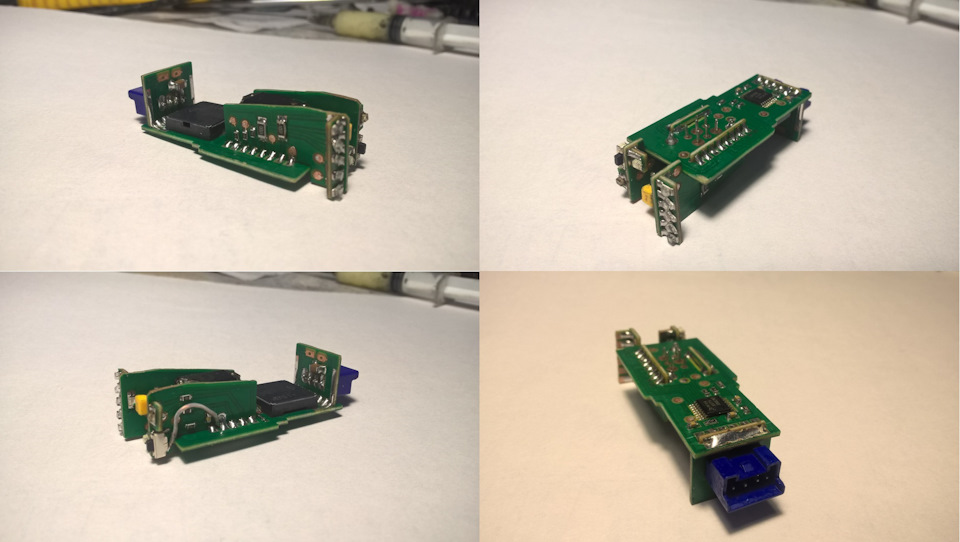

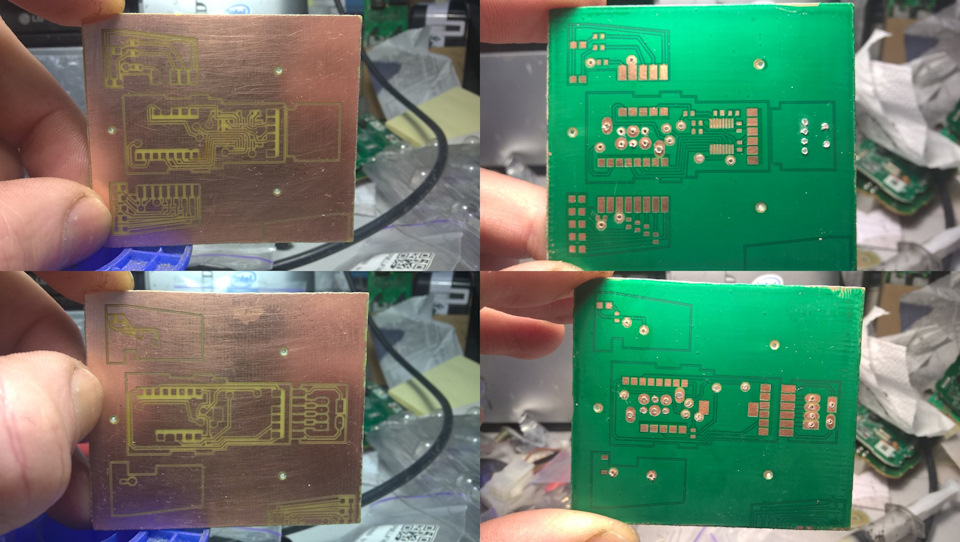

После некоторых раздумий решил сделать начинку из четырех плат, спаянных между собой:

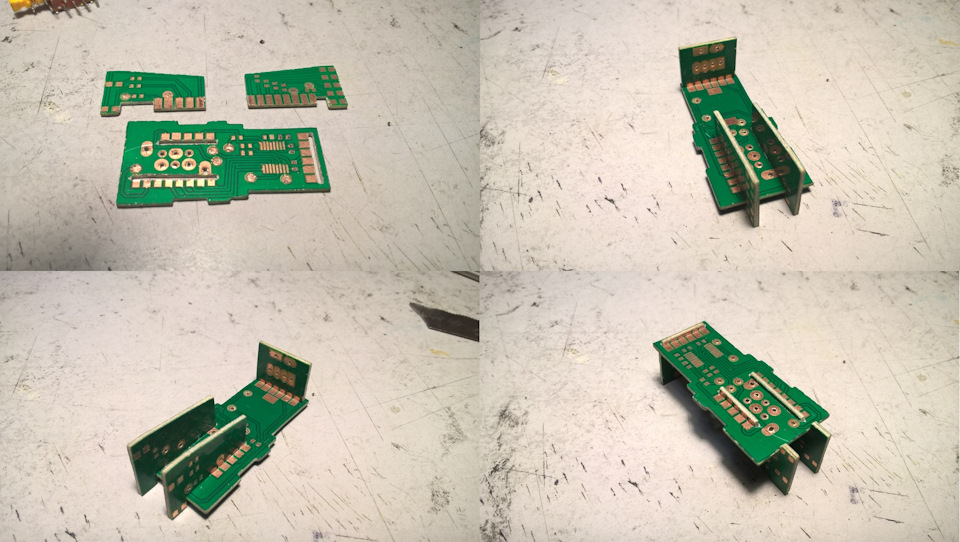

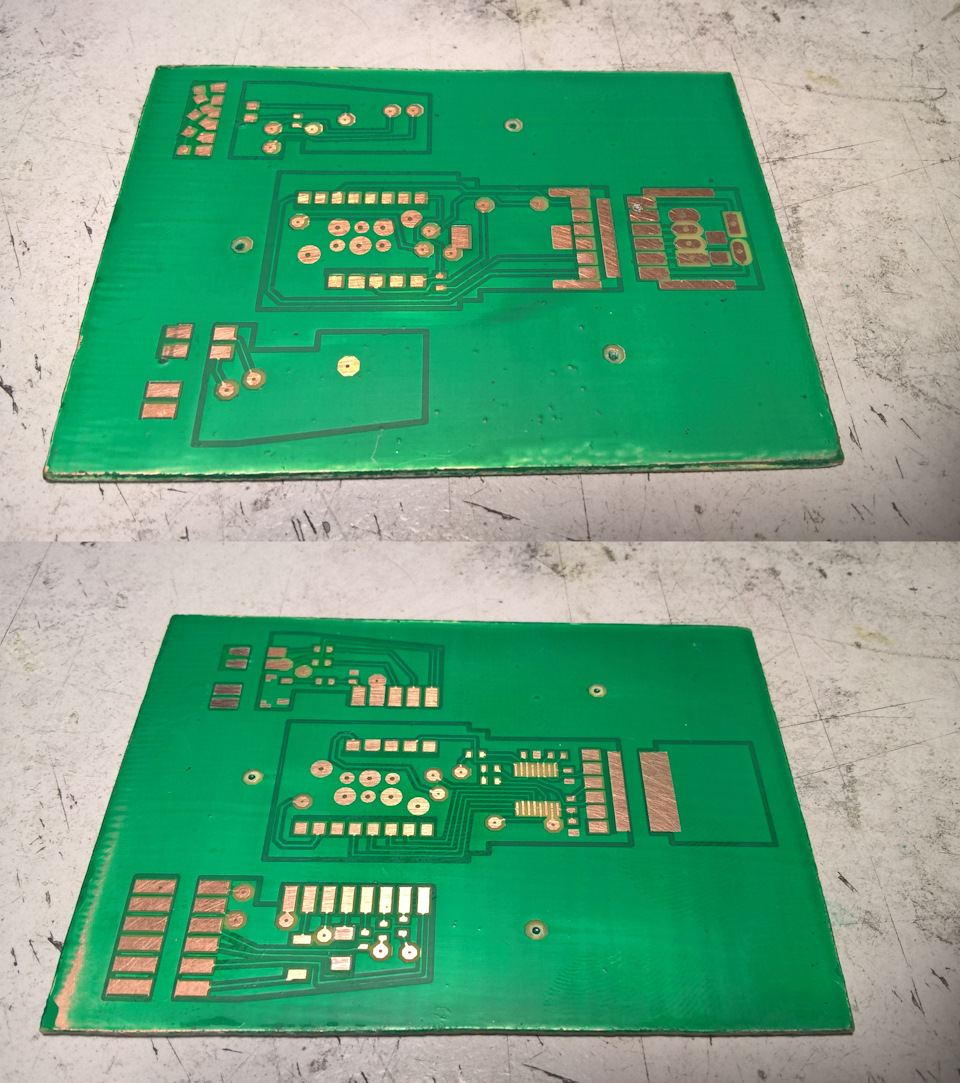

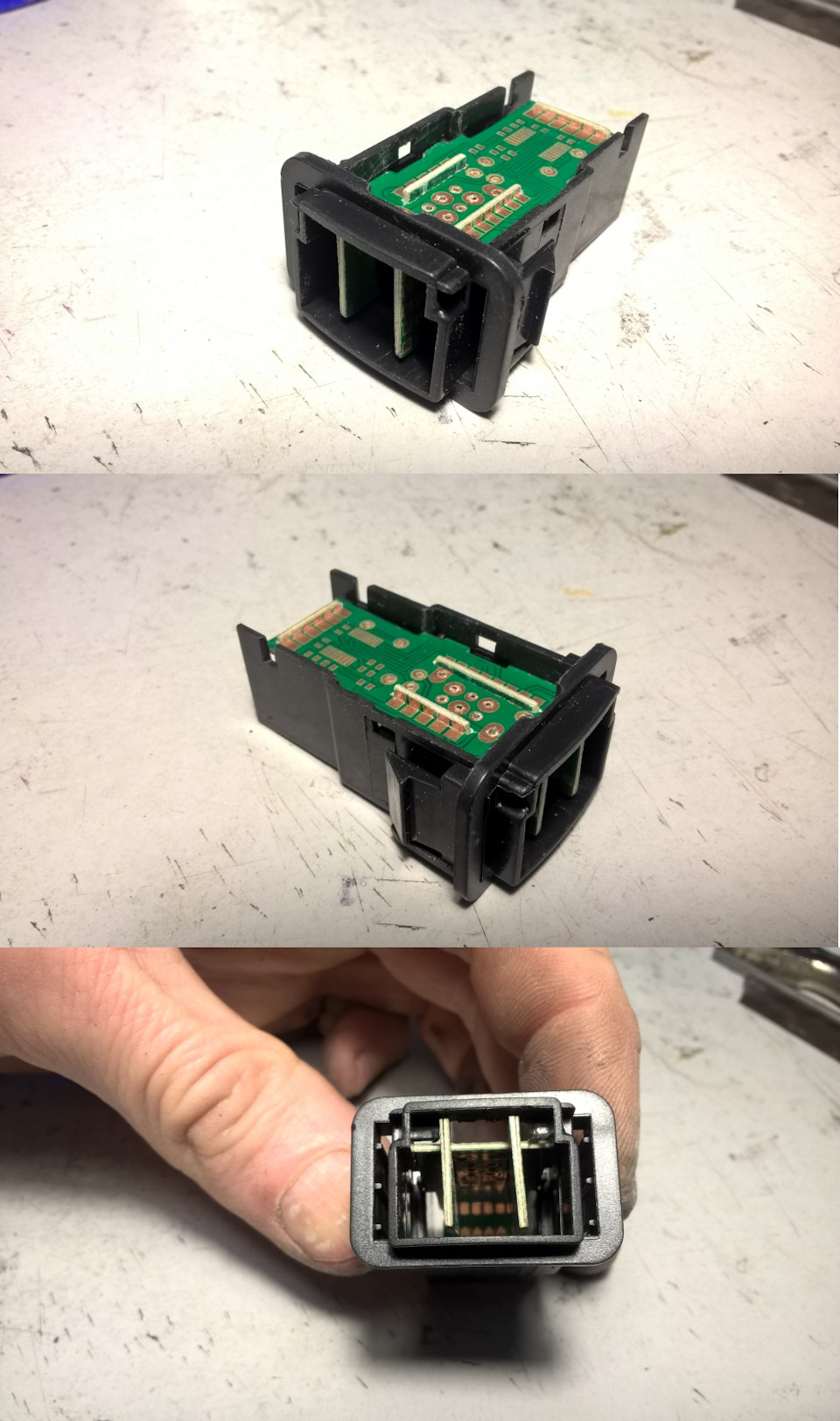

Вырезал-выпилил и сложил платы в кучу:
При проверке того, куда и как светят светодиоды индикаторов, данный вариант был забракован, т.к. пластик кнопки достаточно толстый, а ось свечения диодов была не перпендикулярна плоскости кнопки…

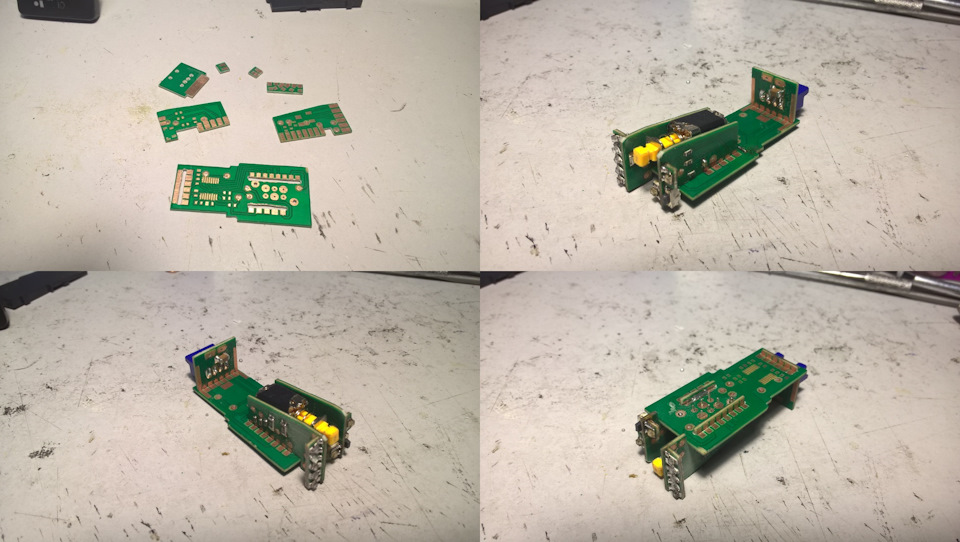

Решил добавить мелких платок для размещения светодиодов:
Частично собираем и подгоняем, чтоб все нормально помещалось в корпусе:
Проверяем свечение и дорабатываем лицевую панель изнутри:
Когда все подогнано, окончательно собираем схему, вымываем платы:

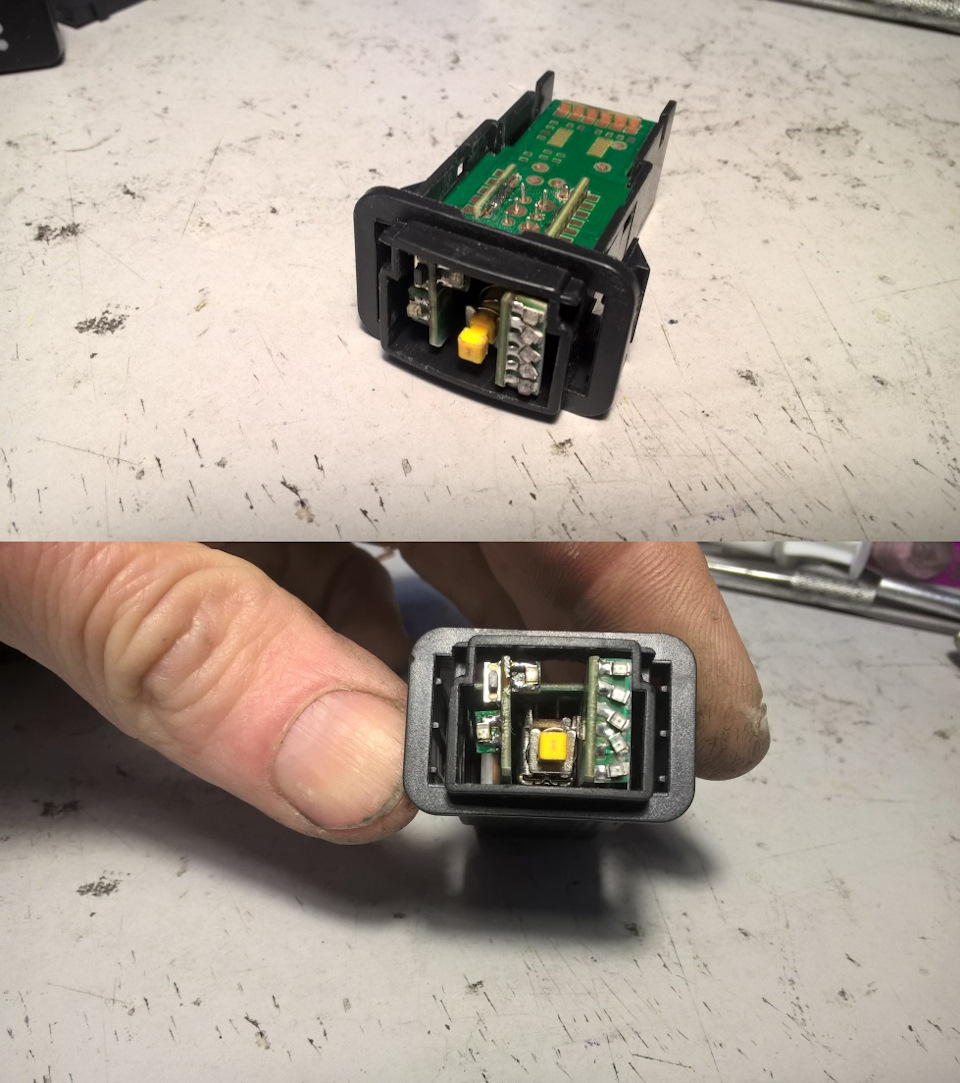

Собираем кнопку окончательно. Т.к. в оригинальной кнопке подсветки нет, а в авто все кнопки подсвечиваются, то, на одну из вертикальных плат был добавлен светодиод подсветки зеленого цвета, а на заднюю панель кнопки, помимо штатного разъема, были добавлены площадки и припаяны провода с разъемом для подключения к штатной подсветке от соседних кнопок:
В общем, весь процесс растянулся более чем на год. Собрав и кнопку и отправив ее Жене, очень переживал, будет ли работать сей бутерброд… Дня через три-четыре Женя позвонил и обрадовал вестью, что все работает. Уря!

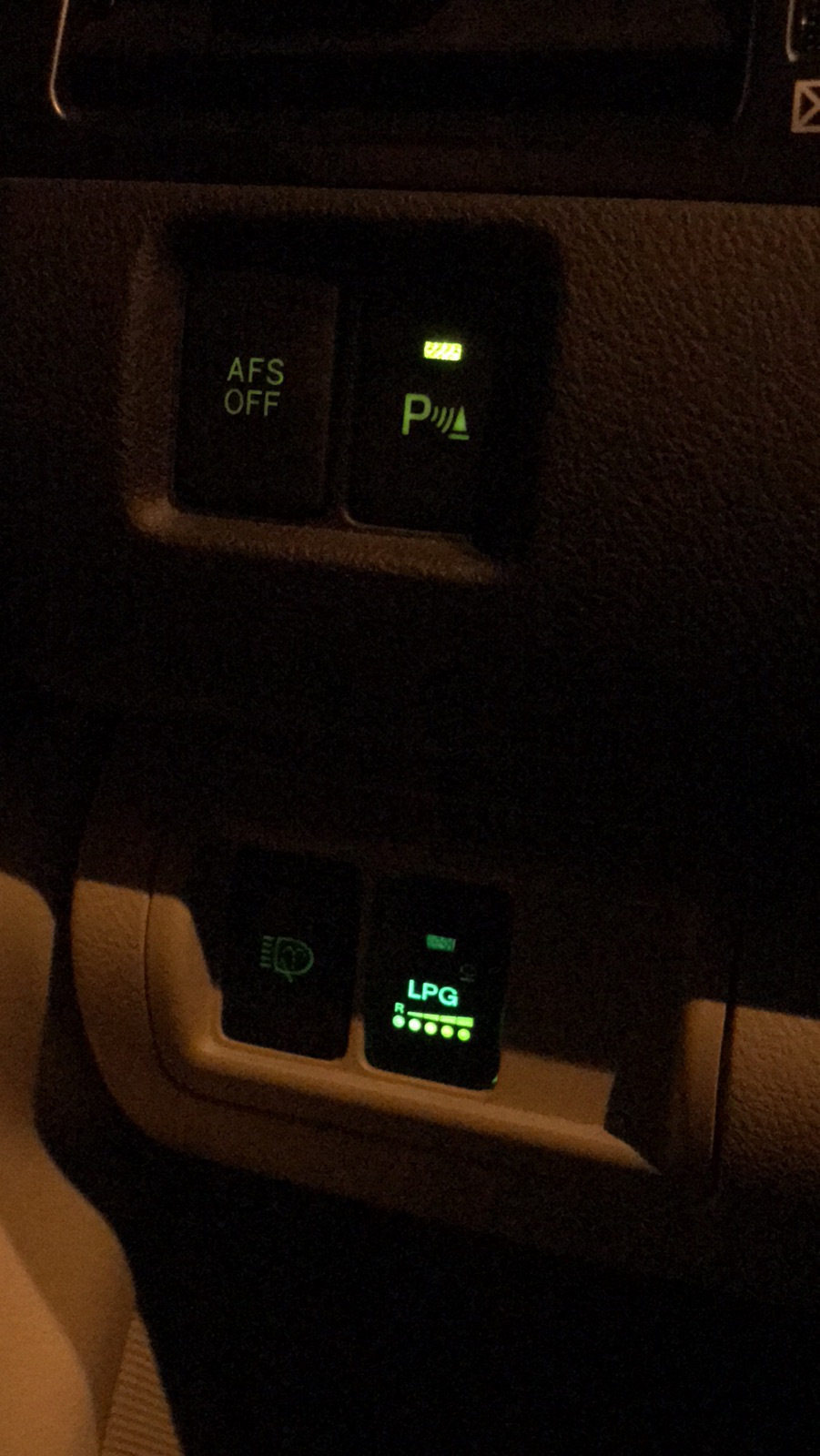

Правда, подсветка пиктограммы получилась несколько ярковатой, т.к. я думал, что яркость подсветки кнопок регулируется диммером, но это оказалось не так — она остается на кнопках фиксированной.
Придется Жене подобрать сопротивление, чтоб убавить яркость…

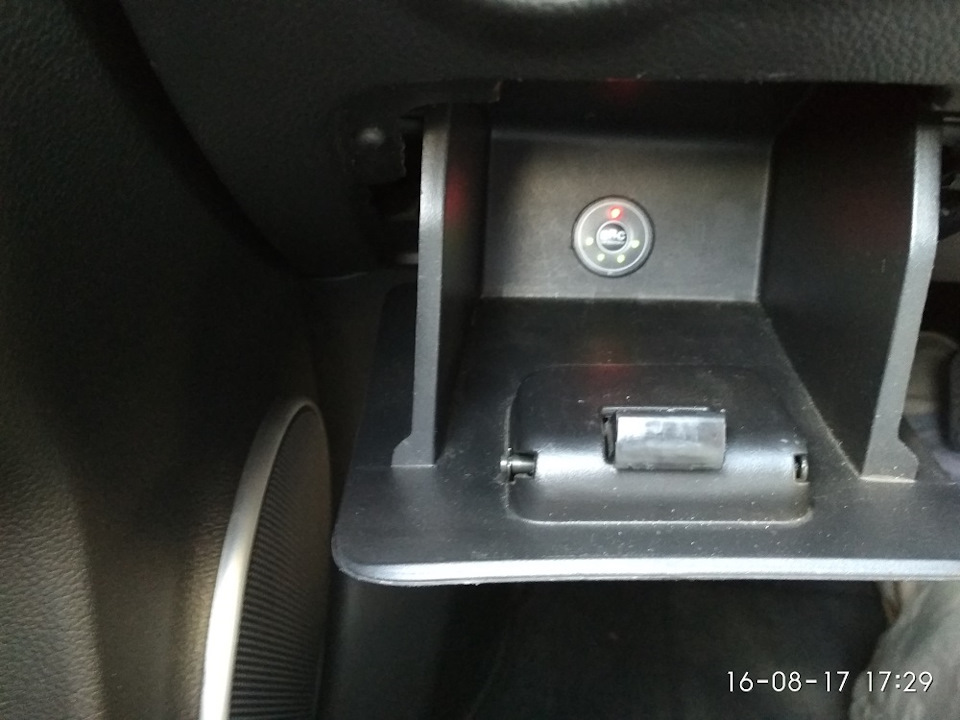

Индикатор LPG на панели приборов.
Запись будет интересна у кого стоит ГБО, или те кто собирается его установить.
Часто встречал записи в БЖ об активации доп символа на панели приборов и тоже хотел осуществить подобное. Люди просто выводили провод от кнопки переключения на символ, и режим топлива всегда находился перед глазами. Удобно, особенно если кнопка спрятана и её показаний не видно.У меня она в маленьком бардачке.
У меня с такой реализацией возникли проблемы. Оборудование BRC, при прозвоне тестером оказалось что питание к кнопке подходит постоянно, независимо от типа топлива, а само переключение газ/бензин происходит в микросхеме находящейся внутри неё. Кнопка не разборная и лезть туда мне не хотелось.

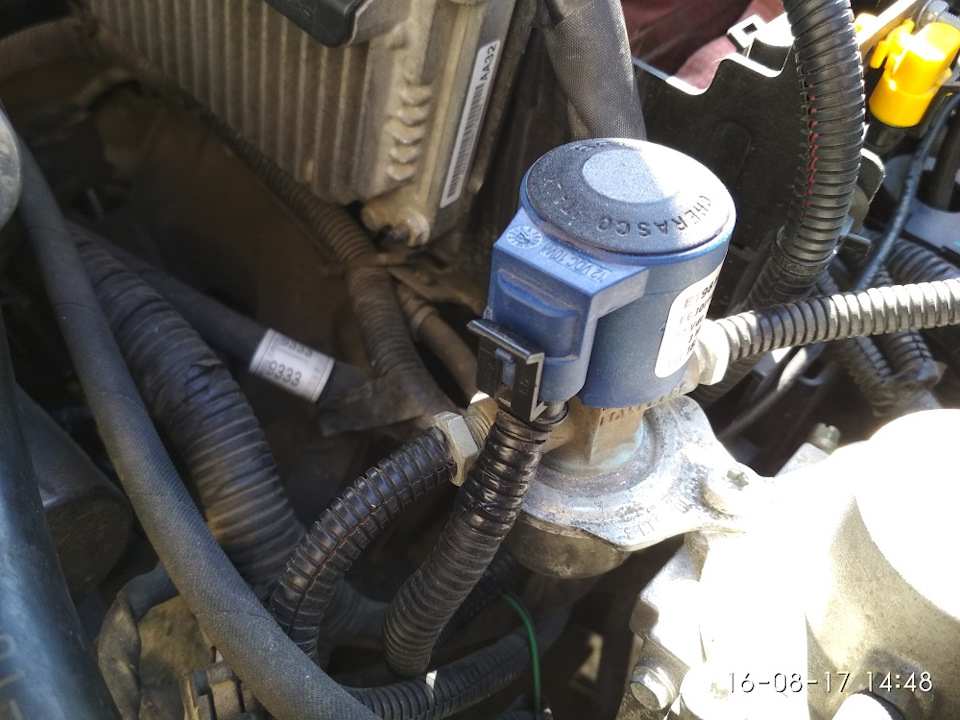

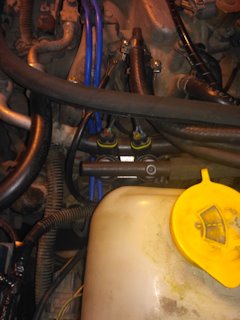

Решил протянуть провод непосредственно от клапана открытия ГБО, который находится под капотом, рядом с газовым редуктором. Тестером нашел провод на который приходит питание когда клапан открывает подачу газа и подключился к нему.

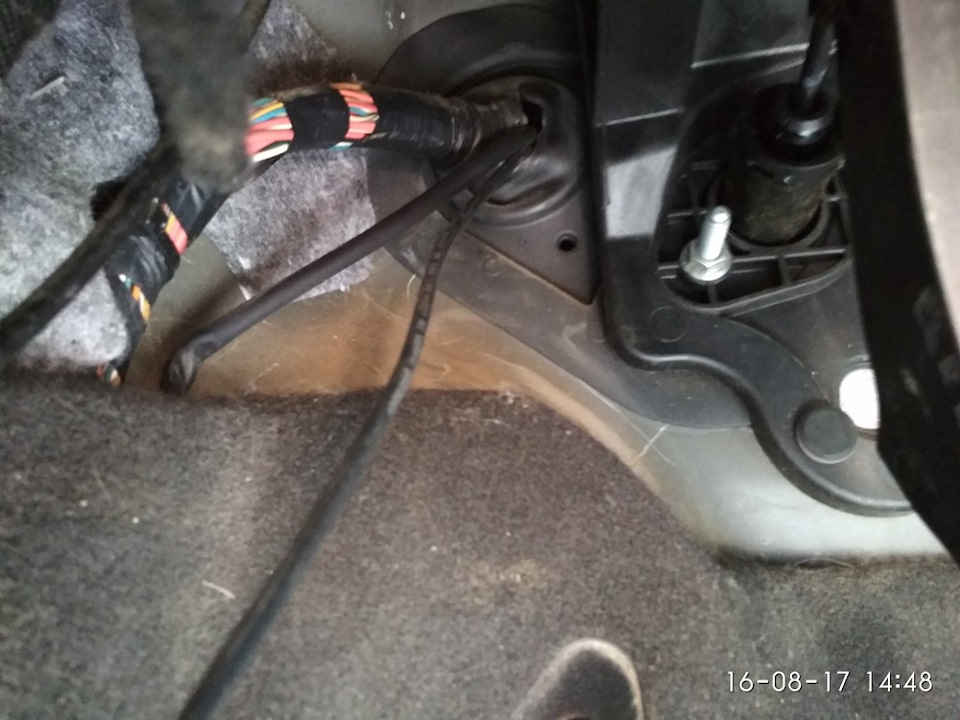

Протянул провод в салон.

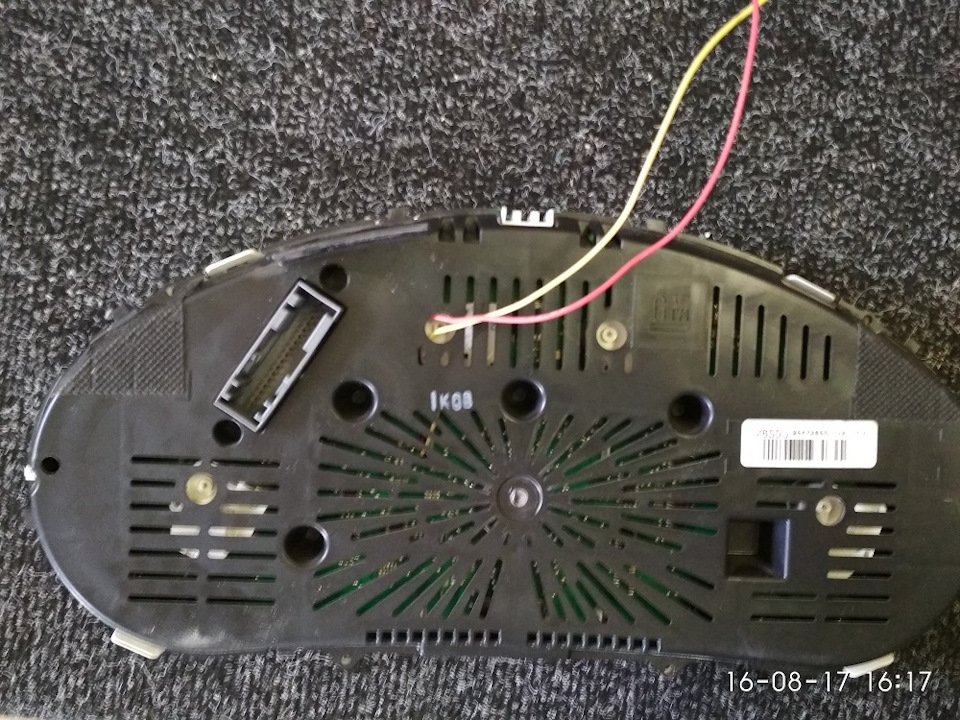

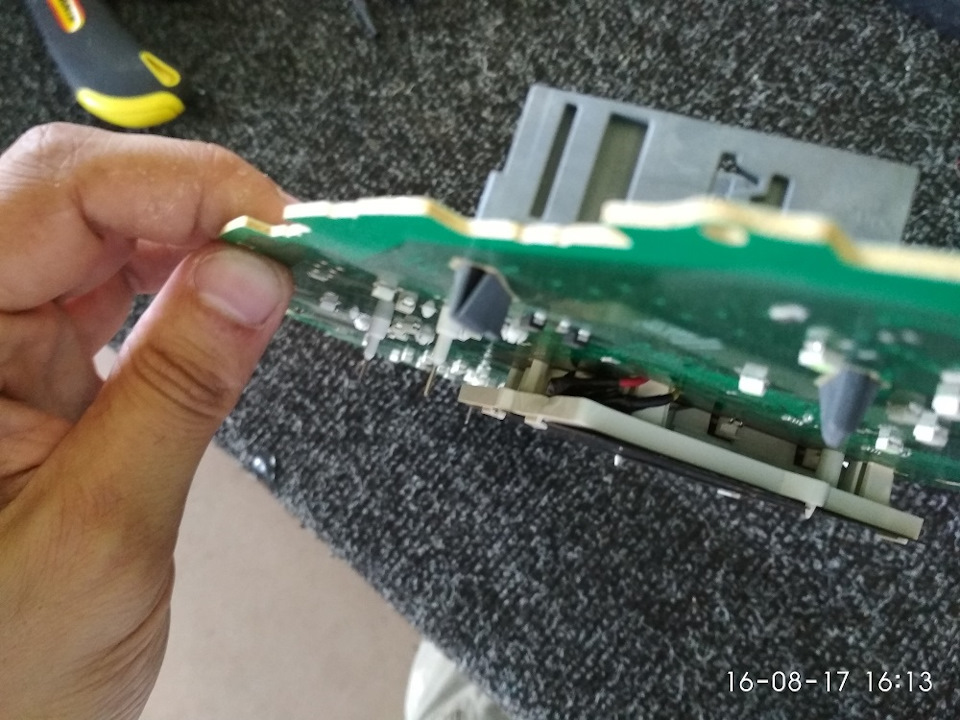

Снял и разобрал панель приборов, чтобы добраться до платы. Самое интересное, что светодиод на плате впаян, но не активирован. Решил ставить свой светодиод, так как познания в электрике у меня ограничены, а ушатать плату очень не хотелось.

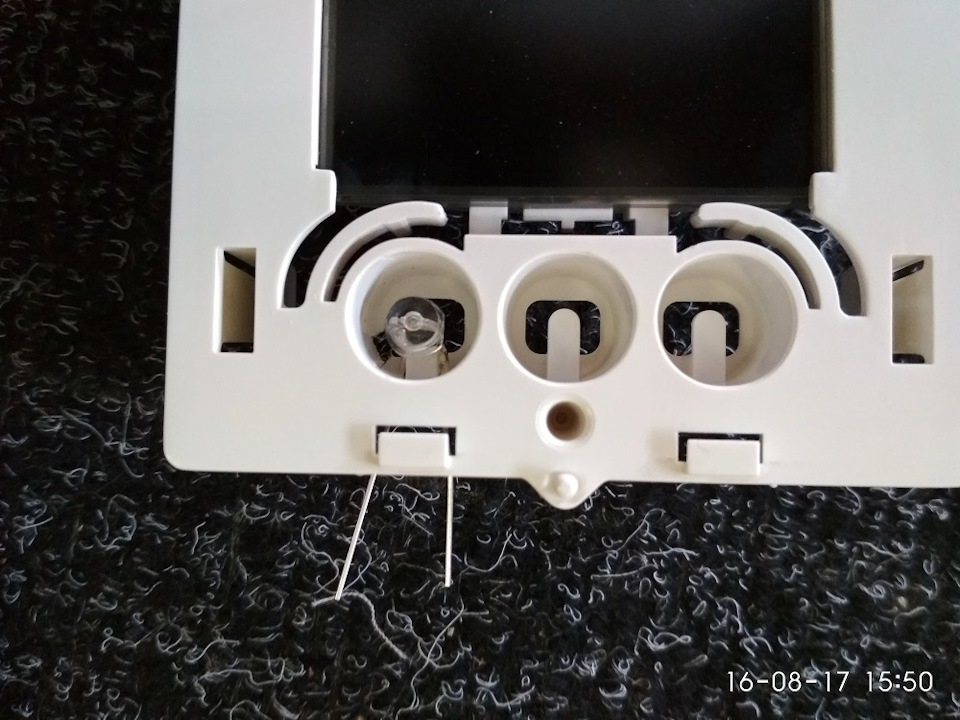

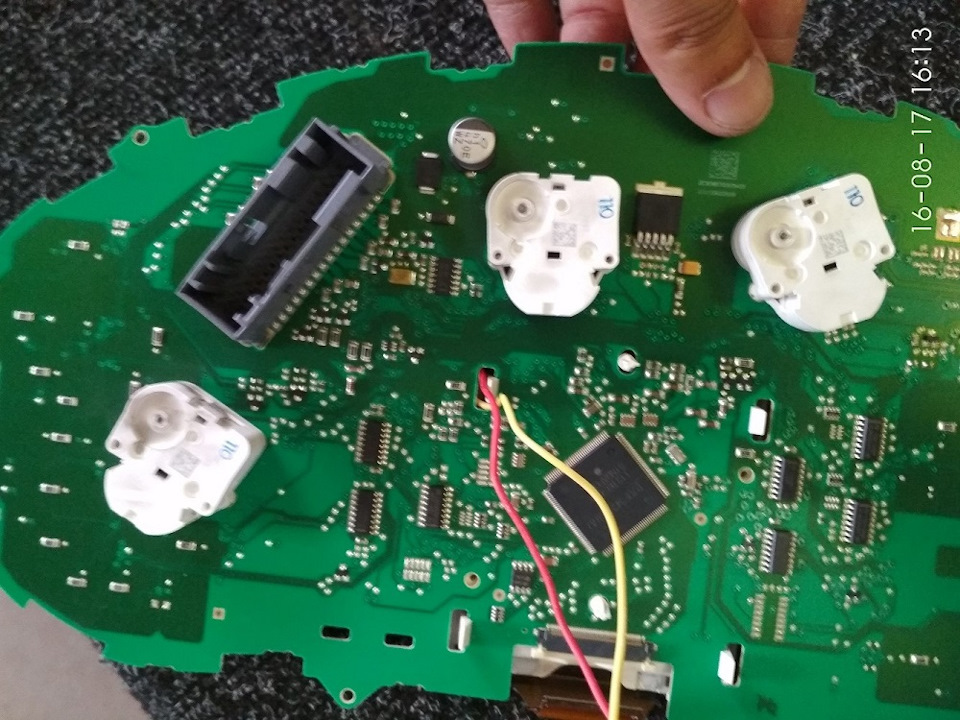

Приделал светодиод и пропустил провода от него в заднюю часть платы, а потом через прорези в корпусе панели приборов.
Припаял к минусу светодиода резистор, и соединил с проводами идущими от клапана.

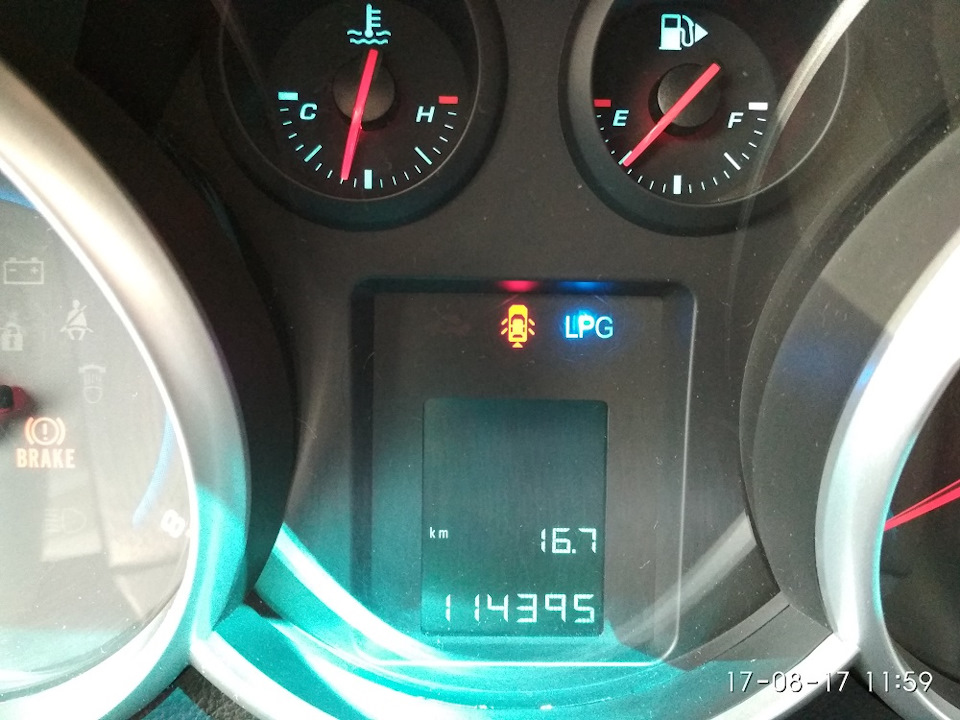

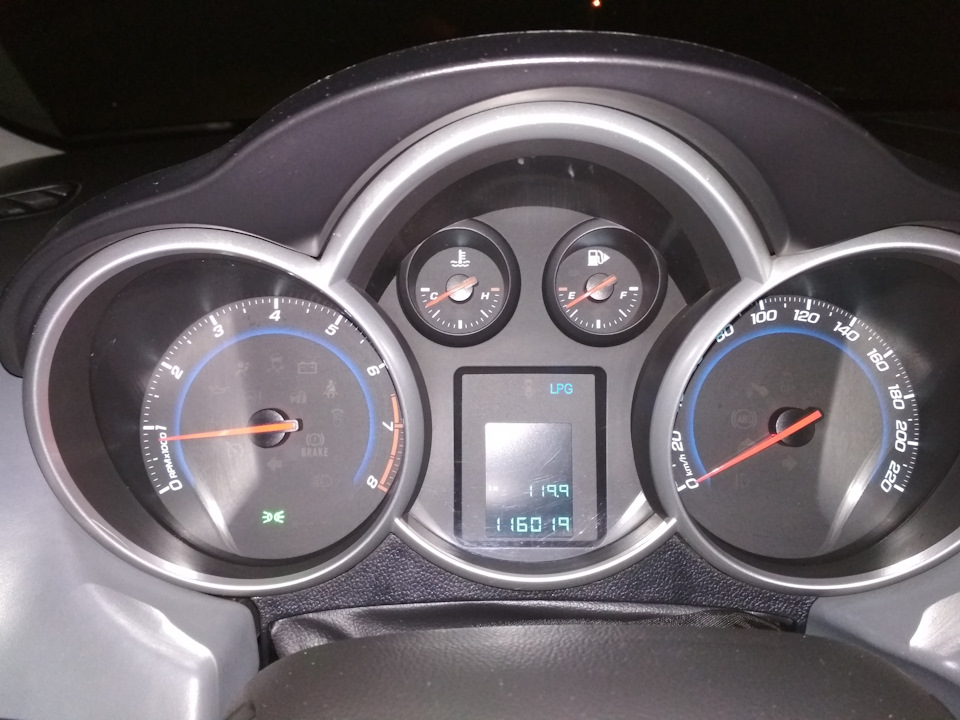

Собрал все на место, завел машину — все работает. В момент переключения с бензина на газ индикатор загорается.
Единственное немного не равномерно распределяется свет от диода, центр светится сильнее, чем края. Это потому что пришлось обломать пластиковый язычок-экран, который рассеивает свет. Но по другому диод не помещался. Лучше конечно использовать плоский светодиод, либо если хватит знаний подключить родной, который стоит в плате, хотя он встречается редко.
Спасибо за информацию AfanasevM и ra9mij.
Спустя пару недель доработал индикатор, чтобы не было засвета. Просто на кончик светодиода нанес каплю краски в качестве рассеивателя и все стало ОК.
Кнопка ГБО
Комментарии 21
Если хочется отреверсить протокол, то поможет такая штука — ru.aliexpress.com/item/1p…ebug-tool/1710322113.html
Спасибо! Полезная вещь, заказал.
А НЕ ПРОЩЕ ЛИ НАЧИНКУ КНОПКИ СПРЯТАТЬ ПОД ПАНЕЛЬ И ТУДА ЗАПИТАТЬ ЖЕЛАЙМУЮ КНОПКУ
Так еще проще, но тогда опять таки будет проблема и индикацией к примеру чека. А так ардуину с блютузом можно к планшету подключить и все необходимое вывести на него. + переключение с кнопки или с планшета.
ДОДЕЛАТЬ КУДА ПРОЩЕ НЕ МЕШАЯ РАБОТЕ СТОКОВОЙ КНОПКЕ И ПРОГЕ
Протокол ты явно хрен найдешь. А вот реализовать задуманное намного проще. Датчик о количестве газа в балоне это обыкновенный резистор (переменный). Он бывает разный номиналов. В программе зенита должен быть выбор сопротивления датчика. Далее он калибруется. Этот датчик находится у тебя сверху мультиклапана — его видно. Короче отрезаешь реальный датчик от ЗЕНИТА и вешаешь на зенит тупо резистор который будет имитировать что у тебя в баллоне газ есть. Теперь подсоединяешь этот резистивный датчик на аналоговый вход (АЦП) МК и все. Преобразовуй сигнал получай код и выводи куда угодно в каком угодно виде.
Желаю удачи в воплощении
Та да, но я не хочу утратить автопереход на бензин когда кончается газ. В принципе показания не так уж и важны, думаю сделать индикацию на родной кнопке зеленым диодом когда на газу и достаточное количество газа, красным — когда минимум, «чек» — мигание красным. Главное заменить кнопку на родную.
неужеле вы думаете что показания поплавка кого то интересуют. Есть датчик давления газа, думаю именно он и отвечает за переход)))))
Честно признаюсь не изучал вопрос. Но если это так, то это просто прекрасно. 🙂
Та да, но я не хочу утратить автопереход на бензин когда кончается газ. В принципе показания не так уж и важны, думаю сделать индикацию на родной кнопке зеленым диодом когда на газу и достаточное количество газа, красным — когда минимум, «чек» — мигание красным. Главное заменить кнопку на родную.
Автопереход на бензин контролируется датчиком давления (он находится под капотом ), уровень топлива снимается с датчика уровня газа, установленного в баллоне. Так что есть индикация или нет, на автопереход это не влияет. У оборудования установленного в Голландии, выводят уровень газа на стрелку топлива на приборной панели. В режиме бензина показывает уровень бензина, а в режиме газа, соответственно уровень газа.

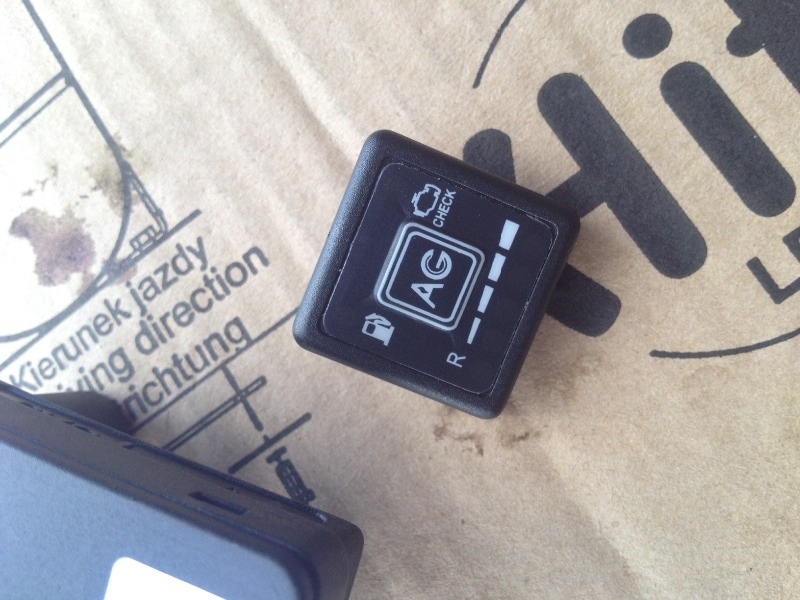

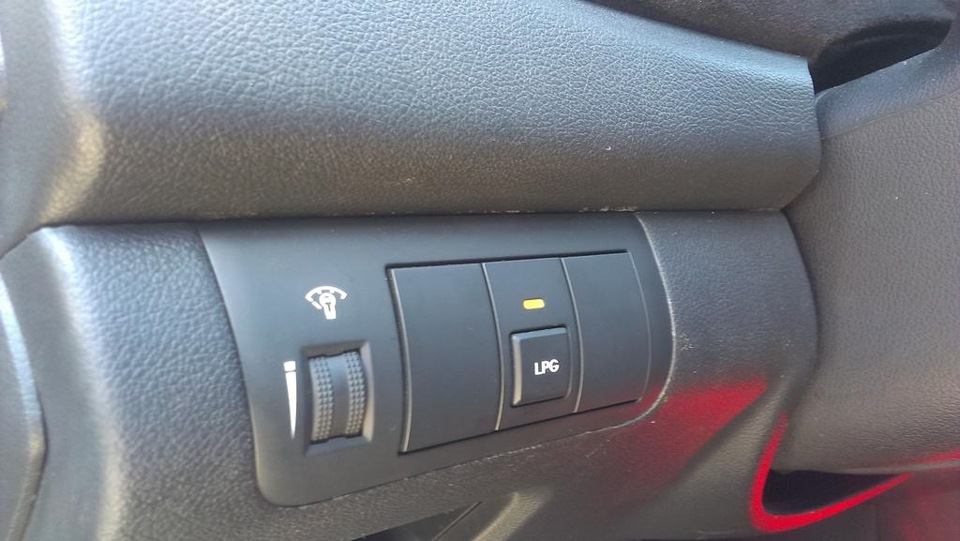

Штатная кнопка ГБО
Сама кнопка была заказана у Сергея DeSotta :
Сначала я планировал сделать кнопку с отдельной логикой на ATmega, но протокола так и не нашел, с анализом не стал заморачиваться, сделал так:

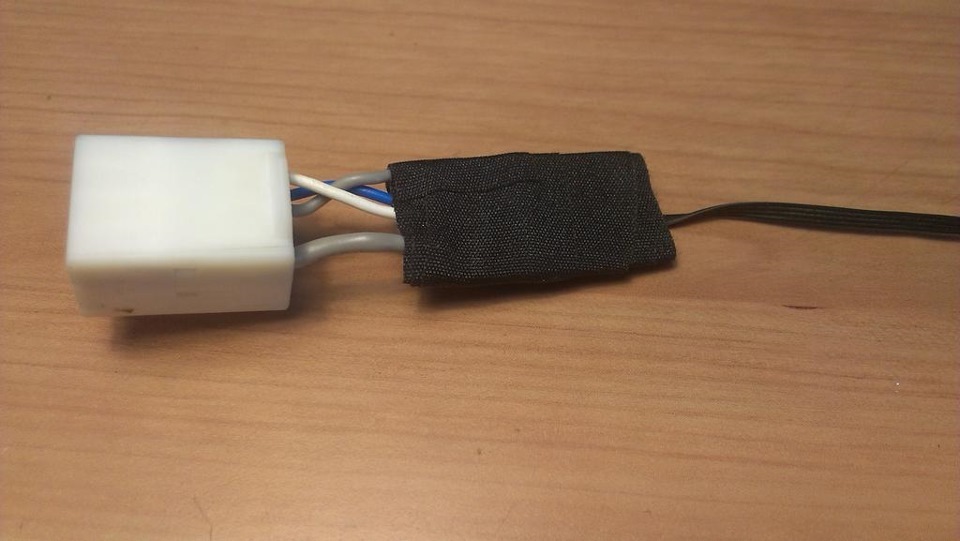

Под изоленотой что-то типа переходной платы от тонких проводов к толстым:

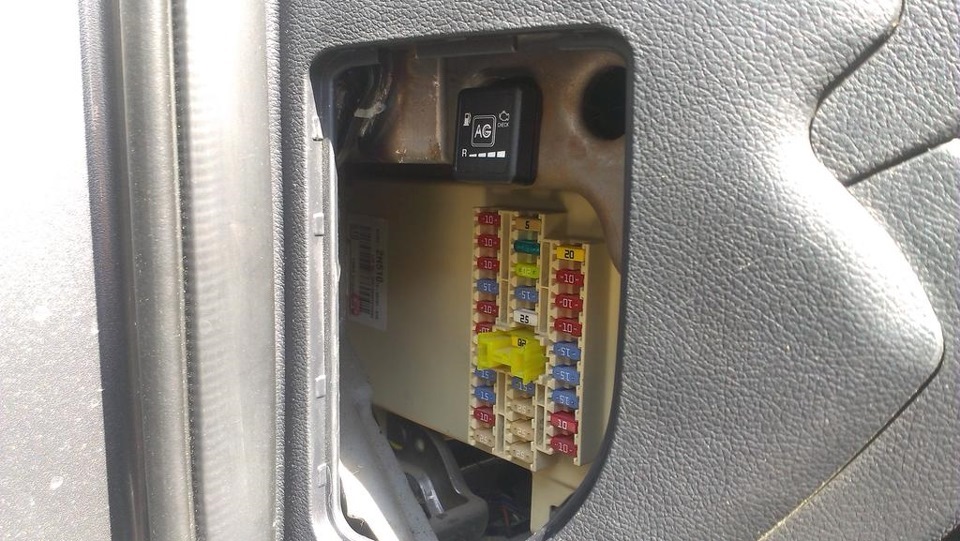

Кнопку от зенита оставил в блоке предохранителей:
Для индикации оставил родной желтый диод. Когда уровень газа выше минимального — он горит, когда бензин, или газ на минимуме — нет. Следующим этапом будет отображение уровня газа на штатной приборке — когда едешь на газу.
