Кнопка открытия двери автомобиля
Открытие двери от кнопки из салона и брелка сигнализации
Это уже не первый опыт по вживлению электрозамка, поэтому проблем с этим не возникло. На работе, во время обеда, решил замутить открывания двери от кнопки. Просто мозги закипали от подготовки к сесси и решил сделать перерыв, иначе был бы нервный срыв.
Уже который раз, сам себе обещаю, что не буду затягивать подготовку к сессии и всё делать в самый последний момент, но как бы не так.
Я походу слишком много раз написал слово сессия, но это пи.дец, у меня всётики поехала крыша, так что лучше опишу статью, а не буду вас грузить своими проблемами.
И да, я в курсе, что мои записи похожи на «…техническую кулинарно-эротическую энциклопедию…«(Надеюсь myfassa не обидется на то, что я стырил его цитату), но это делается по той причине, что бы когда кто решит замутить такое же, было всё предельно ясно. Проверенно на себе.
Разобрал дверь, отрезал половину тяги, которая идёт из салона и соединил с электрозамком.

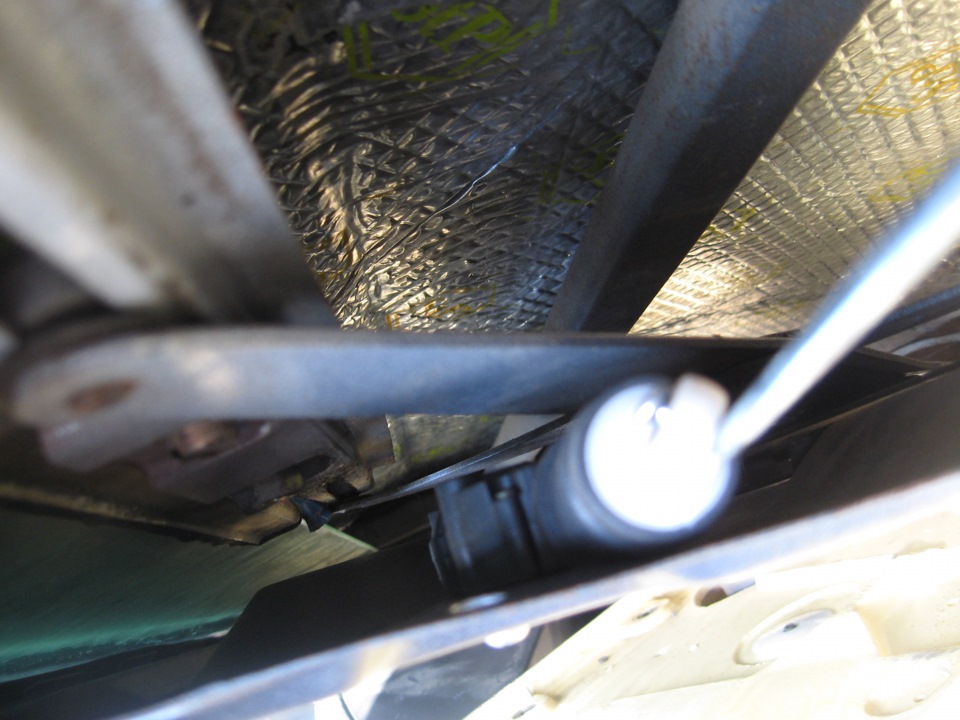

Сам электропривод разместил между стеклоподъёмником и внешней части двери. (Я хз как правильно назвать.)
Что бы провода не цеплялись за стеклоподъёмник(или на оборот), вывел где раньше ручка была.
Прикрутил обшивку на место.
Надо будет потом вырезать новую накладку для двери, что бы убрать дырку от ручки открытия.
Мне в полне хватило по одному замку на каждую дверь. Причём замки обычные, не усиленные. Если у кого не будет хватать усилия для открытия, то тут есть два выхода. Либо поставить ещё электрозамок, либо убрать один виток от пружинки с замка(Который в двери).
Надеюсь нормально объяснил.
Мля, к сожаленю забыл сфоткать подключения электрики, просто был сильно увлечён процессом и времени почти не оставалось. Поэтому пока опишу процес словами, а потом выложу фотки.
У меня стоит сигнализация с двумя доп.каналами, и поэтому подключил замки к каналам через реле 5-ти контактное. С сигналки на этих каналах выходят постоянно плюсовые, но если активировать их, то на 1,5секунды меняют полярность и становятся минусовыми. Как раз этот импульс и открывает дверь. С кнопкой дела обстоят ещё легче, взял плюсовой провод и поставил в разрыв.
Собирал по такой схеме.
Протянул двойной провод в дверь(Первый попавшийся, но нужно сечение не меньше 1кв.). Почему протянул 2 провода, ведь достаточно одного? По одному пустил «+» по другому «-«. С корпуса двери минус брать не стал, по той причине, что на двери масса может проподать.
Ну и теперь тащусь от открывания двери от кнопки. Хотя по запарке ещё ищу ручку, для того что бы открыть дверь.
Лада 2113 2006, двигатель бензиновый 1.6 л., 220 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 4
Клево! то такое +12? От чего запитал замочки?
+12 — это 12вольт.
А запитал от доп.блока предохранителей. В какой-то из записей я выкладывал про это.
Еще на схеме на реле идет 2 плюса, почему? И где тогда масса?
Два плюса для того, чтобы работало в двух режимах от кнопки и от сигнализации. Только если быть точнее, то там три плюса, третий идёт через саму кнопку.
Для чего так, могу объяснить. Сначала распишу по цветам: Красный, желтый, светло-зеленый — это плюсы; белый — минус от сигнализации; фиолетовый — минус от кузова; темно-зеленый — провод по которому проходит ток от реле.
Теперь принцип работы.
Если нужно чтобы активатор сработал от нажатия кнопки, то ток подаётся на светло-зеленый провод к 87а контакту на реле. Далее с происходит процесс передачи тока в реле с контакта реле 87а на контакт 30. Далее по темно-зеленому проводу, ток поступает на активатор.
Если нужно чтобы активатор сработал от сигнализации, то тут вступает в процесс другая цепь. На жёлтый провод постоянно приходит ток на 86 контакт реле и как только от сигнализации по белому проводу приходит масса на 85 контакт реле, срабатывает электомагнитная катушка внутри реле и ток, который приходит к 87 контакту реле в красном проводе, перемещается на 30 контакт реле. Далее по темно-зеленому проводу, ток поступает на активатор.
Ну а на счёт вопроса про массу я думаю ты понял из объяснения про плюсовые провода.
Извеняюсь, если посчитаешь это объяснения за стёб, но я просто по другому не знал как это объяснить, ведь это элементарная схема пятиконтактного реле.
Двери без ручек
Сделать открывание двери Ваз 2108 не с ручки а с кнопки очень просто! Для этого вам понадобиться на одну дверь:
1 день работы ( на две двери. у меня ушло 2 дня монтажа и ещё дня 4 регулировки – так как разбирался сам.)
2 привода центрального замка. Один по мощнее кг. На 8-12. Цена у меня в городке 300р. модель: Saturn MS 200.
Второй по слабее руб. за 150.
Кнопка на замыкание 1-го контакта. (на открывание богажника ставят, стоит руб. 40)
Лучше новый, хорошо функционирующий механизм замка (находиться во внутренней части двери.
Я так же менял замок (находящийся с наруже) на бесшумный.
(уточню что бесшумной становиться дверь только после шумоизаляции. А так, так же брякает как и со штатным, но проподает лязганье металлом об метал. Стоит не дорого 200р. на левую дверь, и 230 на правую.
Пару метров провода
Сигнализация (можно взять самую дешовую. Стоит такая руб. 1000-1500)
Кусочек метала и сварщик который заварит вам выемку и дырки из под ручки двери с наружной стороны. (можно обойтись и без этого если хотите что б дверь просто открывалать на кнопку с внутренней стороны.)
Ну про отвёртки, плоскогубцы и прочие инструменты наверное говорить не надо…
И так начнём.
Я начал с замены замка. (не хотите, пропускаем этот пункт)
снимаем обивку двери, откручиваем ручку с внутренней стороны двери (крепиться двумя болтиками) вынимаем её, откручиваем внешнюю часть замка, потом откручиваем направляющую стекла со стороны замка и убираем её (она прикручена на 1 болт на «8» ) (рис.5) отсоединяем соединительные тяги с внешней ручки. Вынимаем внутреннюю часть замка. Здесь не важно старый или новый замок, нужно ослабить вот эту пружину,
которая отвечает за возврат внутренней ручки двери. Для этого просто снимаем её с упорного язычка не демонтируя её с места. Она остаётся, но станет намного слабее, почти не функциональна. ( я это делал для того что бы двигателям хватало силы открывать дверь, вы можете попробовать поставить оба мощных двигателя без этой процедуры(у меня просто 2 маломощных уже было, по этому я не стал покупать ещё 2)
Ставим новый замок. (не хотите, пропускаем этот пункт) присоединяем к новому замку старую тягу с внутренней ручки (перед этим выпрямив её молотком по ровной поверхности), ставиться он простым прикручиванием внутренней части к наружной.
Дальше самая суть, и самое интересное, установка приводов на замок.
Подключаем их к сигнализации и кнопке по вот такой небольшой схеме.
Приводы Устанавливаются горизонтально вдоль двери вот таким вот образом как на фото
. В низ ставим мощный привод, вверх ставим привод слабее (здесь роли не играет, кроме того что удобнее их монтировать туда в таком положении.) Теперь прикручиваем их к тросу от замка предназначенному для внутренней ручки. Здесь самое главное настроить их ближе – дальше и придётся поэкспериментировать с этим… у меня получалось так: то хорошо закрывается и не открывает, то наоборот открывает, но закрывается не плотно… или открывает не с первого раза.
В прицепи всё, осталось только заварить выемку двери и отверстия под болты… что бы проверить практичность данного устройства и свою работу, можно на время не снимать ручки, или вырезать и прикурить вот такие пластмассовые заглушки. (рис.9) Нам с ВАЗ 2108 повезло тем что если вдруг возникнет проблема с открытием дверей, внутрь можно попасть через багажник.
Ещё огромным плюсом будет придумать на этих местах обивки двери маленькие открывающиеся дверки для механического открытия замка изнутри.
Ещё одним огромным плюсом будет аварийная кнопка открывания двери под капотом например, или в другом доступном только для вас месте в случае забывания ключей с брелком в замке зажигания.
На данный момент внутренние кнопки выглядят в экспериментальном режиме вот так:
я заварил, зашпатлевал и закрасил двери.
Вот как это всё работает:
Если у вас уже стоит сигнализация и привода центрального замка то цена вопроса снижается примерно до 1200.
