Компрессор и краскопульт для покраски авто в гараже своими руками
Миниатюрный компрессор для покраски на 12В
Материалы и инструменты, которые использовал автор:
Список материалов:
— кусок сантехнической трубы, уголка или другой детали (для ножек);
— автомобильный электронасос 12В (35 л/мин, 140 PSI);
— огнетушитель;
— манометр;
— клапан сбора лишнего давления;
— пневматический выключатель (для управления компрессором);
— шланги, краскопульт и пр.;
— переходник на 5 выходов (можно изготовить на токарном станке);
— кран;
— фум-лента, прокладки;
— проволока;
— двусторонняя клейкая лента.
Список инструментов:
— ножницы;
— ножовка по металлу;
— отвертка;
— гаечные ключи.
Процесс изготовления компрессора:
Шаг первый. Ресивер
Первым делом подготовим ресивер, в качестве которого будет выступать корпус от огнетушителя. Откручиваем кран и высыпаем содержимое, после этого корпус нужно тщательно вымыть. Если вы не хотите ждать, корпус можно быстро просушить бытовым феном (но чтобы не видела жена!).
Само собой, все детали нужно завернуть, используя фум-ленту, а также прокладки. Устанавливаем манометр для наблюдения за давлением. Также нам понадобится клапан, который будет сбрасывать лишнее давление в случае аварии и не даст поломаться компрессору или другим узлам.
Также тут есть пневматический выключатель, который будет отключать компрессор, а затем включать, поддерживая необходимое давление в ресивере. Этот выключатель настраивается ключиком на нужное давление. Также сбоку заворачиваем фитинг для подключения входящего шланга от компрессора. Ну а по центру у нас будет кран для подключения шланга. Все составляющие хорошо затягиваем гаечным ключом.
Шаг третий. Шланги
Используя шланг высокого давления и необходимые переходники, подключаем шланг от компрессора к ресиверу. Также устанавливаем переходник на кран для подключения шланга, из которого будет выходить воздух, тут будет установлен краскопульт или другой инструмент.
Компрессор автор крепит на ресивере, используя двустороннюю клейкую ленту, а для дополнительной фиксации компрессор прикручиваем проволокой, так как он может не слабо вибрировать.
Шаг четвертый. Ножки
Сделаем ножки для компрессора, автор их изготавливает из сантехнической трубы. Каждая ножка состоит из целого разрезанного круга, а также прикрученного к нему полукруга. Ножки дополнительно приклеиваем двусторонней клейкой лентой. Получается все просто и надежно.
Шаг пятый. Испытания
Включаем компрессор, если все собрано правильно, устройство само отключится, когда в ресивере будет достигнуто необходимое давление, а потом включится, при его падении. Автор легко накачивает компрессором колесо велосипеда за пару секунд. Также он демонстрирует «напор» воздуха, сдувая с пола мусор.
Компрессор готов, как вы видите, собирается он очень просто, сложнее подобрать все необходимые детали. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
Учимся красить машину: техника покраски, положение краскопульта, правила.
Когда вы берете в руки краскопульт, то у вас возникает вполне логичный вопрос: как его правильно держать? Краскопульт должен находиться точно под углом 90 градусов к окрашиваемой поверхности. Главное соблюдать это положение при покраске крупных деталей. Пренебрежение этого правила опасно появлением участков разного оттенка на поверхности, особенно при использовании краски «металлик». Наклонять краскопульт можно лишь при покраске торцов, арок, различных труднодоступных мест.
Расстояние до окрашиваемой поверхности
Самым оптимальным расстоянием от окрашиваемой поверхности краскопульта до краскопульта считается 15-20 см. Для наглядности можно использовать ширину ладони с растопыренными пальцами, на руке среднестатистического человека это 19-21 см. Это может вам помочь прикинуть расстояние. Так же расстояние может незначительно изменяться в зависимости от настроек распылителя, вязкости и типа краски. Если расстояние будет слишком маленьким, то возможен, так называемый, эффект «апельсиновой корки», также возможны подтеки. Если же расстояние будет слишком большим, то краска будет подсыхать еще в полете, образуя большой напыл, как результат «сухое» покрытие и большой расход краски.
Траектория движения краскопульта
Окрашивание нужно производить слева направо, горизонтальными движениями. Краскопульт нужно вести равномерно, не изменяя скорость, максимально параллельными движениями. Не забывайте о правильном положении краскопульта. Каждый новый проход должен проходить по предыдущему не меньше, чем на половину. Это позволит избежать полос на краске.
Итак, начинаем движение в стороне от верхнего левого края поверхности и сразу же нажимаем на спусковой курок полностью. Дойдя до правого края, не прекращая движение, курок отпускаем. Основной фактор овладения покраской-это определение момента спуска курка. Но, как показывает практика, со временем контроль над спуском курка срабатывает рефлекторно.
Покраска торцов и внутренних частей детали
Для покраски торцов и внутренних частей детали нужно пользоваться несколькими правилами.Например, нужно покрасить переднее левое крыло. Сначала прокрашиваем торцы, начиная сверху в месте крепления болтов, переходим к передней части, в месте крепления фары, потом колесные арки и нижние торцы, и в конце-боковой торец возле двери. Ну а теперь красим лицевую часть крыла. Эта последовательность позволит не допустить напыл на лицевой части окрашиваемой детали. В общем при покраске любой детали сначала красят торцы, а после лицевую часть, тогда напыл на лицевой части исключен.
Как окрасить широкие (длинные) поверхности
Длинные поверхности удобнее и проще красить частями по 60-80 см. Окрашиваемые части должны находить друг на друга на 10-15 см. Красить такие поверхности целиком за один раз чревато неравномерным нанесение ЛКП.
Как окрашивать горизонтальные части
Горизонтальные детали (капот, крыша, крышка багажника) окрашивать нужно так же как и остальные детали, но движение нужно начинать от себя и постепенно продвигаться вперед. Так же допускается наклон краскопульта на себя (факел от себя). Таким образом каждый проход будет перекрывать напыл оставшийся от предыдущего прохода.
Полная покраска автомобиля
Полную покраску автомобиля обычно начинаю с крыши. Если крышу красить в последнюю очередь то пыль может испортить все остальные детали, так как они находятся ниже. Мало вероятен напыл на крыше при окраске нижних частей, а если он и будет, то не тек заметен как на остальных деталях.Когда вы берете в руки краскопульт, то у вас возникает вполне логичный вопрос: как его правильно держать? Краскопульт должен находиться точно под углом 90 градусов к окрашиваемой поверхности. Главное соблюдать это положение при покраске крупных деталей. Пренебрежение этого правила опасно появлением участков разного оттенка на поверхности, особенно при использовании краски «металлик». Наклонять краскопульт можно лишь при покраске торцов, арок, различных труднодоступных мест.
Каждый проход обязательно нужно начинать и заканчивать немного в стороне от детали. Начало и окончание прохода над самой деталью НЕДОПУСТИМО.
Проводя поочередно распылителем слева-направо, обязательно следим за достаточным перекрытием факела. При окраске нельзя описывать краскопультом большую дугу.
Покраска торцов и внутренних частей детали
Если нам необходимо прокрасить еще и торцы детали, или же всю деталь целиком (внутри и снаружи), то здесь нужно действовать следующим образом.
К примеру, нам нужно покрасить переднее правое крыло. Сначала идем по торцам. Прокрашиваем вверху, в месте крепления крыла. Затем переходим на передний торец, что возле фары, после чего прокрашиваем торцы колесной арки и все нижние торцы. Затем красим торец, который смотрит на переднюю дверь. С торцами всё. Теперь красим всю лицевую поверхность крыла. Вуаля, крыло покрашено!
Такая последовательность окраски позволяет избежать опыла на лицевой части детали. Возьмем еще, к примеру, дверь. Чтобы опыл не испортил лицевую часть, красим сначала внутреннюю сторону и торцы, а лицевую часть — в последнюю очередь.
Покраска горизонтальных поверхностей (капотов, крыш)
Горизонтальные поверхности (капоты, крыши) окрашиваются, как правило, от себя, начиная с нижнего края и постепенно продвигаясь вперед. При этом допускается небольшой наклон краскопульта в сторону распыления, чтобы направить окрасочную пыль к дальнему краю детали. Последующие проходы ее перекроют и мы получим отличное покрытие без опыла.
Если деталь слишком длинная и вы не достаете к ее дальнему краю, то по вышеописанной схеме доходим до середины, затем переходим на другую сторону детали и продолжаем красить уже от середины к себе. По такой схеме красятся крыши, капоты багажники, то есть длинные (широкие) детали автомобиля.
Очень важно при этом, да и вообще, при окрашивании любых деталей не касаться поверхности частями тела, одеждой, шлангом и т.д. Шланг лучше придерживать свободной рукой за спиной, контролируя его и не давая коснуться поверхности.
Последовательность полной наружной окраски
Полную наружную окраску автомобиля лучше начинать с крыши. Если крышу оставлять напоследок, то окрасочная пыль может подпортить уже окрашенные капот и крышку багажника. Опыл же на крыше не так заметен. Одна из последовательностей полной окраски автомобиля изображена на рисунке ниже.
Давайте немного подытожим и выделим несколько основных моментов касательно техники покраски автомобиля:
• Краскопульт держим прямо (под прямым углом), наклон допускается лишь в исключительных случаях.
• Среднее расстояние от краскопульта до поверхности составляет 15-20 см. Стараемся от него не отходить.
• Скорость движения краскопульта в среднем составляет 40-50 см/сек. Один проход от края до края занимает около 2 секунд.
• Проход начинаем и заканчиваем немного в стороне от детали, и ни в кое случае не над самой деталью.
• Проходы делаем горизонтальными движениями слева-направо.
• Степень перекрытия факела — не меньше чем 50%. То есть каждый проход должен перекрывать предыдущий не меньше чем на половину.
• При распылении нельзя описывать краскопультом слишком большую дугу.
Как качественно покрасить автомобиль дешевым краскопультом?
Краскопульты конвенциональной системы распыления считаются самыми простыми инструментами из всех красковых распылителей. От этого у них приятная невысокая цена, что в свою очередь влияет на популярность этого товара среди частных автомаляров. При самостоятельной покраске автомобиля, прежде чем решиться на приобретение краскопульта с системой HP, стоит внимательно изучить его недостатки. Не ухудшит ли экономия качество покраски?
Недостатки дешевых краскопультов
В процессе работы краска распыляется с помощью конвекционной системы под высоким давлением, которое на выходе приравнивается к 1,2 — 1,5 атм. На входе аппарата давление должно быть в разбеге от 2,5 до 5 атм. Потребление воздуха невысокое, примерно, от 100 до 300 л/мин.
Основным преимуществом краскопультов этой категории считается ровное и быстрое нанесение краски на желаемую поверхность за счет широкого факела. Но их недостаток, который способен испортить всю покрасочную работу— маленький процент переноса краски. На поверхность переносится только 45% выходного материала, а вся оставшаяся часть попадает в воздух, образуя мелкодисперсный туман, и оседая на всю поверхность в помещении. Вихревые воздушные потоки, которые происходят в следствие повышенного давления, способствуют оседанию частичек пыли на только что окрашенной поверхности, из-за чего покрытие нуждается в неоднократной шлифовке.
Также из-за высокого уровня избыточного распыления они выделяют более летучие органические соединения, которые необходимо улавливать фильтрами, чтобы избежать загрязнения. Эти фильтры должны регулярно очищаться. Такая работа получается очень энергозатратной, и фактически неэкономичной, как предполагалось изначально.
В каких ситуациях можно экономить на краскопульте
Не стоит ставить крест на данном инструменте. Все-таки для каких-то целей он очень может пригодиться.
Советы по покраске
Любой тип краски требует определенные настройки на краскопульте, поэтому перед каждой работой его нужно регулировать. Рекомендуется заранее развести небольшое количество краски и на ней потренироваться в регулировке.
Чтобы не потратить всю тестовую краску в один момент, начинать процесс регулировки нужно с минимального давления, понемногу прибавляя его до нужного уровня. Нужно добиться того, чтобы краска ровно ложилась на поверхность без распыления в стороны, больших и маленьких капель и подтеков. Подтеки указывают на слишком большое давление в краскопульте. Множество капель — на низкое.
Также перед началом работ обратите внимание на структуру материала, чтобы не сломать инструмент, прочистите краску от любых сгустков.
Держите инструмент на расстоянии от поверхности не менее 40 см и перемещайте его с одинаковой скоростью, направляя струю перпендикулярно наносимой поверхности. Не прокрашенные участки возможно обнаружить с помощью бокового света.
После покраски инструмент нуждается в промывке, так как оставшаяся краска при следующем использовании будет смешиваться с новой, из-за чего настроенный краскопульт потеряет свои настройки.
Самодельный компрессор для покраски
Всем привет!
Хочу вам рассказать как у меня получилось сделать бюджетный компрессор для покраски.
Заранее извиняюсь перед профессиональными малярами;))
В общем сподвинул меня на разработку данного девайса простенький краскопульт, купленный за недорого в китае

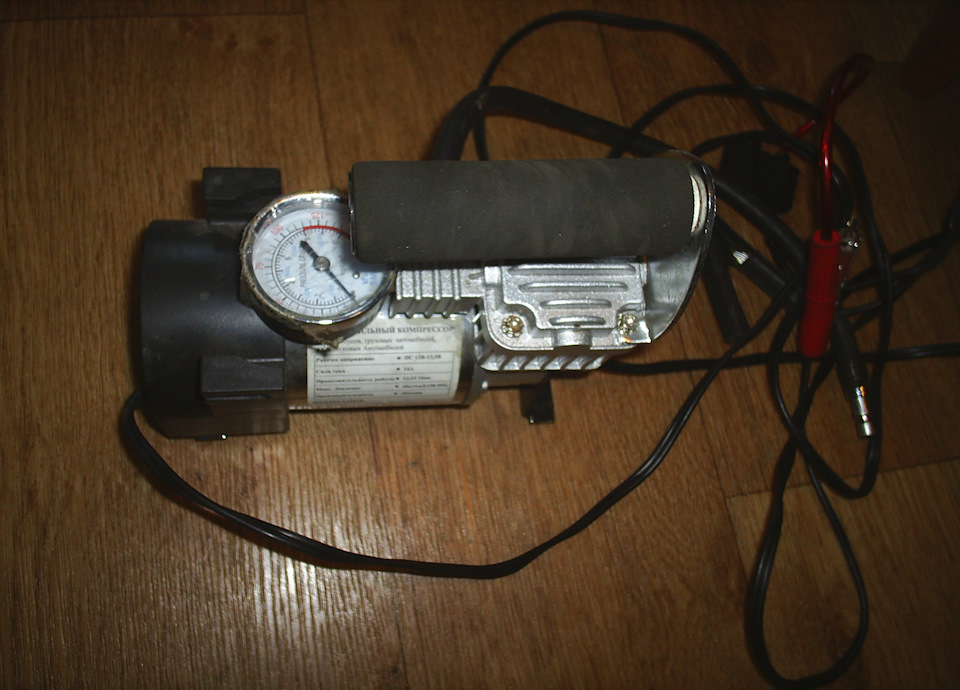

Сердцем, естественно, будет автомобильный компрессор. Они бывают разных типов и размеров, конкретно мой потребляет ток 14А при 12В и имеет производительность 34л/мин

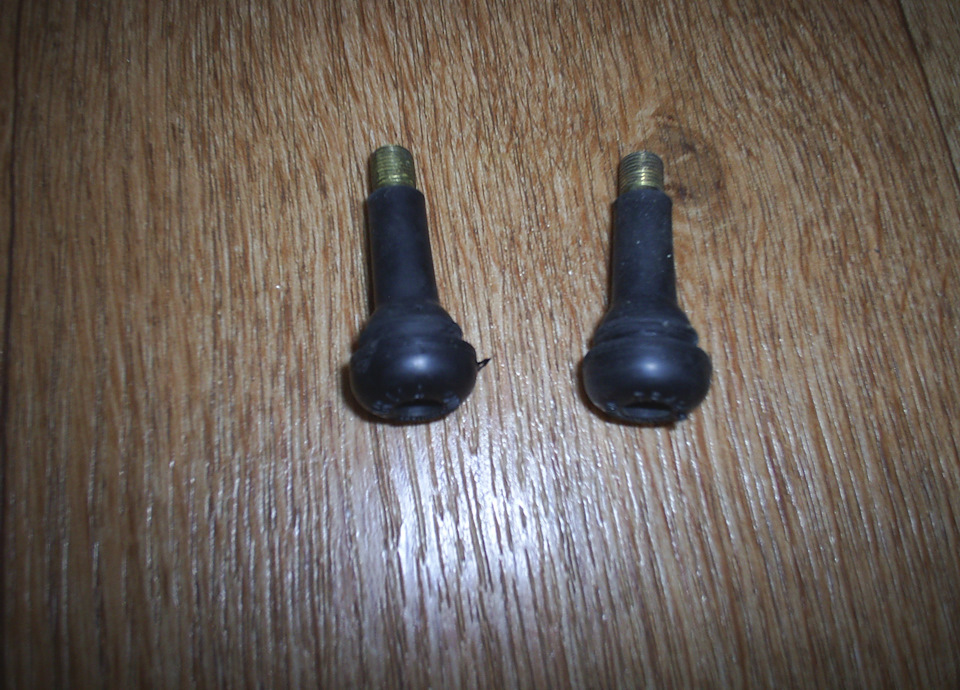

Еще понадобились 2 соска для бескамерных шин
Пластиковая бутылка. На 5л для небольшого краскопульта в полне достаточно.
Шланг и хомуты. Я использовал масло-бензостойкий шланг в тряпичной оболочке т.к. другого просто не было.
И еще необходимо как-то автоматизировать процесс поддержания постоянного давления, я решил использовать для этих целей датчик давления масла от классики
Поехали…
Надо сделать три отверстия в пластике бутылки. Хорошо по диаметру подходит шляпка мебелльного болта. Нагреваем и плавим
Отверстие под датчик в крышке
И два отверстия в дне бутылки под соски.
Из одного соска выкручиваем золотник и оба вставляем в дно бутылки. Для лучшей герметичности можно использовать фум-ленту. Сосок с золотником используется для накачки воздуха, а без- для подключения краскопульта. Также необходимо сделать две прижимные пластины из пластика толщиной около 3-х миллиметров, нужны они для плотного прижатия сосков к бутылке
Вставляем датчик в крышку и паяем провода
Теперь самое интересное…
Датчик давления масла упрощенно работает так: возмущающее давление воздействует на мембрану, которая приводит в движение шток переменного резистора и на клеммах датчика изменяется сопротивление. По сути ему все равно что на него давит- масло, воздух и т.д.
Для моего краскопульта рабочее давление 2 атм.Экспериментальным путем узнал, что сопротивление меняется скачками по 5 Ом каждые 0,2 атм.
2,2 атм- 195Ом;
2,0 атм- 200Ом;
1,8 атм- 205Ом.
Получается нам надо контролировать сопротивление в очень узком пределе и обычным ключом на транзисторе с реле не обойтись.
Нужен компаратор с достаточно высокой чувствительностью. Выбор пал на «триггер Шмитта». Не буду вдаваться в подробности расчета, а приведу лишь получившуюся схему
Плату делать не стал, собрал на макетке
При расчетах видимо где-то немного ошибся и момент сробатывания получился на 207Ом, поэтому пришлось включить последовательно резистор на 15Ом. Вообще при желании можно сделать давление срабатывание регулируемым, но мне это не нужно.
Из подручных материалов собрал короб для удобства. С внешним видом не заморачивался- покрасил кистью в черный цвет чтобы защитить дерево. Крышку прикрутил на рояльную петлю, повесил стягивающие замки и сверху закрепил ручку для переноса
Питается это добро пока от компьютерного БП, а так уже собирается отдельный импульсный БП на ir2153.
Плату закрепил в корпусе, а питание вывел на болты м8х50. Компрессор прижимается резинками к корпусу чтобы не прыгал, при этом в течении 1 минуты он отсоединяется и достоется из корпуса.
На всякий случай добавил фильтр в шланг на краскопульт чтобы не попал мусор

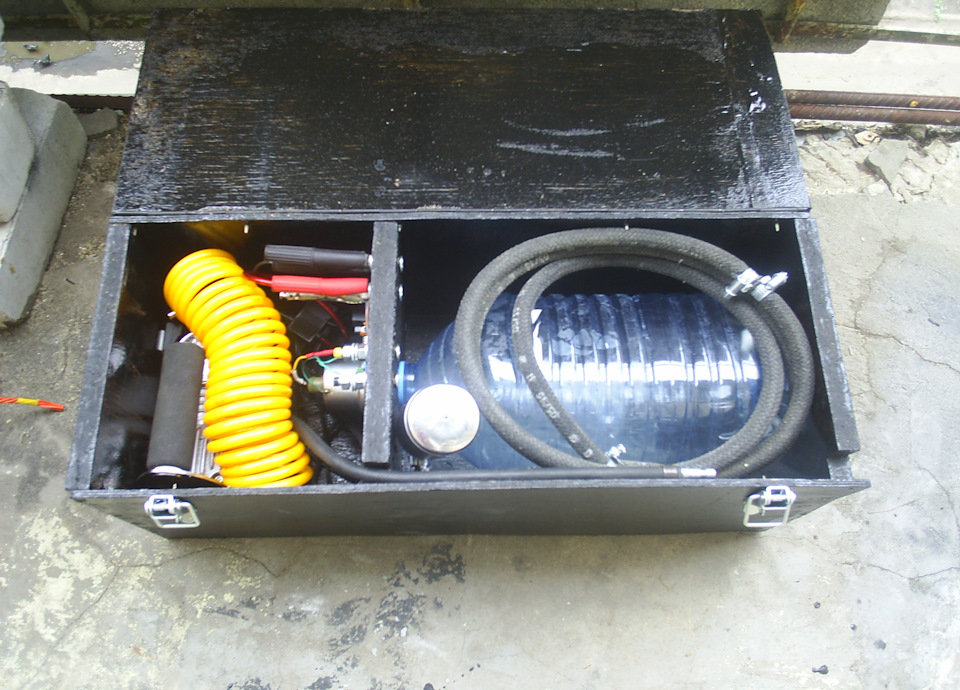

Ну и так это все выглядит в варианте переноса.
Работой устройства очень доволен. Отключение происходит при 2,2 атм, даже при постоянно нажатом краскопульте давление не падает ниже 1,8 атм.
Уже покрасил пару пластмассок- очень понравилось.
Понятное дело что такими вещами машину не покрасишь (хотя возможно все), но всякие небольшие детальки вроде решеток, накладок и др.- без проблем!
Как выбрать краскопульт для покраски авто
Основные регулировки на краскораспылителе:
Регулятор подачи воздуха для точной настройки давления на выходе.
Регулятор формы факела. Позволяет непосредственно во время работы подобрать оптимальную форму распыла.
Регулятор хода иглы (открытия форсунки), отвечающий за количество и подачу материала.
Все современные предлагаемые на продажу краскопульты подразделяются по следующим системам распыления:
HP (High Pressure) – высокое давление.
HVLP (High Volume Low Pressure) — высокий объем, низкое давление.
LVLP (Low Volume Low Pressure) — низкий объём, низкое давление.
LVMP (Low Volume Middle Pressure) – низкий объем среднее давление.
RP (Reduced Pressure) — пониженное давление.
MP (Middle Pressure) — среднее давление.
HTE (High Transfer Efficiency) – Высокая эффективность передачи.
Ниже, более подробно рассмотрим системы переноса краски, наиболее часто применяемые малярами для гаражной и вообще ремонтной окраски автомобилей.
Краскопульты системы HP
Пожалуй, занимают первое место среди гаражных маляров и это уже ставшая классической, система распыления краски. Краскопульты этой системы распыляют материал при большом давлении на выходе распыляющей головки составляющим порядка 1,2 – 1,5 атм.
Рекомендуемое давление на входе такого краскопульта имеет широкий диапазон и составляет 2.5 – 5 атм. Расход воздуха при работе с такими краскораспылителями можно считать достаточно низким от 100 до 300 литров в минуту.
Широкий факел, вследствие чего достигается равномерное нанесение материала (краски, лака).
Большая скорость нанесения покрасочного материала.
Недостатки HP.
К недостаткам можно отнести низкий процент переноса краски, примерно до 45%, т.е. 55% купленной вами краски-лака просто улетает в воздух рикошетом от поверхности, превращаясь в туман и оседая, окрашивают все вокруг.
Также, благодаря высокому давлению создаются завихрения в воздухе, что приводит к высокой замусоренности окрашиваемой поверхности, что в дальнейшем ведёт к неизбежной шлифовке и полировке поверхности после окрашивания.
Краскопульты системы HVLP
Были придуманы конструкторами в 80-х годах прошлого столетия в угоду защиты окружающей среды. Их конструкция устроена так, что благодаря специальному строению воздушных каналов пистолета распыление краски происходит при низком давлении на выходе (примерно 0,7атм) и достаточно высоком давлении на входе 2,5-3атм. За счет такой конструкции распылителя разработчики добились высочайшего переноса материала, свыше 70%. (Официальное требование к производителям такого оборудования – перенос материала не менее 65%) И как можно понять, всего 35-20% краски улетает в воздух, соответственно, это система распыления является не только экономичной, но и более экологичной.
Такая экономия достигается тем, что на выходе из сопла капли краски имеют очень невысокую скорость, соответственно и меньший рикошет и меньшее образование тумана. Поэтому, наносить материал таким краскопультом следует достаточно близко от окрашиваемой поверхности, примерно 12 — 15см.
Высокая экономия материалов.
Практически отсутствие опыла.
Нет завихрений — нет мусора.
Недостатки HVLP.
Высокое потребление сжатого воздуха, от 360 и выше литров в минуту, следовательно, нужен мощный компрессор с большой производительностью.
Увеличенный диаметр воздухопровода.
Установка дополнительных фильтров очистки воздуха от влаги и масла, так как компрессор работает, что называется «на всю катушку» перегоняя массу воздуха.
От маляра требуется высокий профессионализм. Чуть задержал руку при проводке, и подтеки тебе гарантированы. Из-за близкого расстояния краскопульта до окрашиваемой поверхности, неудобно красить далеко расположенные места, к которым трудно дотянуться.
Краскопульты системы LVLP
Достаточно свежая разработка и является неким компромиссом между HVLP и HP. Конструкторы постарались убрать недостатки присущие вышеуказанным системам распыления, поэтому LVLP является на сегодня наиболее перспективной. Имея на выходе давление 0.7-1.2 атм, а на входе около 1.5-2.0 атм, получаем высокий перенос краски от 65% при относительно небольшой прожорливости сжатого воздуха 150-350 литров. Увеличение расстояния от пистолета до поверхности, при нанесении краски-лака по сравнению с HVLP на 5-10 см, позволяет проще окрашивать труднодоступные места.
Низкое потребление воздуха.
Высокий перенос материалов на окрашиваемую поверхность.
Низкая чувствительность к перепадам давления.
Недостатки LVLP.
Пока не обнаружены.
Остальные системы распыления (LVMP, RP, MP, HTE и другие) являются симбиозом вышеперечисленных, не имеют особых конструктивных особенностей и отличаются только оригинальным названием, данным им производителем, поэтому углубляться в их изучение, пожалуй, нет смысла.
Рассмотрим основные критерии выбора системы распыления для наших требований по работе в гараже
Как видно из информации приведенной выше, наиболее подходящими под требования гаражного ремонта подпадают краскораспылители с системой передачи материала LVLP. Но вместе с тем, есть еще немало нюансов влияющих на выбор. Это и производитель и стоимость, и конечно компрессор, с которым будет работать ваш краскопульт.
Является ли покраска автомобилей вашим основным делом?
Если нет и вы красите всего пару деталей в год, то и пульвер за 3-4 сотни баксов вам явно не нужен. В этом случае стоит обратить внимание на китайские краскопульты, и среди них попадаются экземпляры достойные внимания за очень небольшие деньги около 100$. Правда тут высока вероятность нарваться на полный отстой. И учтите — китайцы любят завышать или занижать, где нужно технические параметры на свои изделия.
Теперь по поводу размера дюзы (она же форсунка, сопло)
Чем меньше зерно распыляемого материала, тем меньше должен быть диаметр дюзы у краскораспылителя.
Так для базовых покрытий типа металлик подойдет – 1.2 – 1.3 мм.
Для лака и акриловых красок – 1.4 – 1.5 мм.
Для акриловых 2К грунтов наиболее предпочтительней будет дюза – 1.5 – 1.7 мм.
Для нанесения жидкой шпатлевки – 1.7 – 2.0 мм иногда и больше, смотреть в техничках производителей ремонтных и окрасочных материалов.
Если вы только собираетесь заняться покраской, то рекомендую для начала приобрести краскопульт с дюзой 1.4 мм. Этого будет достаточно, на первое время и его можно будет использовать как универсальный. В том числе и для грунтовочных работ, немного добавляя в грунт растворителя сверх нормы, для более жидкой консистенции.
Некоторые производители выпускают и продают сменные комплекты дюз и запирающих игл с широкой линейкой диаметров, делающие краскопульт универсальным. Поэтому, выбирая себе краскораспылитель, поинтересуйтесь этим моментом.
Делаем выводы
Теперь, вооружившись теорией и сделав для себя нужные выводы можно смело идти к продавцам краскопультов, мучить их всякими вопросами и не бояться, что они начнут вас грузить мудреными терминами из жизни краскораспылителей – ведь вы уже в курсе.
Несомненно, если вы собираетесь заняться покраской автомобилей профессионально, то со временем у вас наберется несколько видов краскораспылителей, а может даже и больше десятка. Каждый будет, скажем так – заточен под необходимую работу, будь то покраска, лаком или базой, грунтование или нанесение жидкой шпатлевки. Но свой путь к профессиональному покрасочному оборудованию надо начинать с первого шага, так пусть этот шаг будет правильным и ваши средства, потраченные на приобретение первого краскопульта, не будут выброшены на ветер.
