Компрессорный сигнал на авто звук
Звуковой сигнал (дудка с компрессором)! =))
Давно хотел установить сигнал помощнее чем стандартный сигнал на логетце моем! =))
Читал на форумах, что устанавливали от волги рожки, смотрел видео на ютубе, как они звучат.но что-то не то!)))
Тут на днях заехал в Мурманске в магазин «12Вольт».увидел дешевые дудки на сигнал!
Были китайские за тыщу две штуки (одна низкий, вторые высокий тона) и один блинный низкий тон, и тоже за тыщу рубликов российких)).
Сегодня заехал, купил дудку с компрессором, который длинный).
Довольный, сделал все дела в Мурманске, поехали с другом сразу в гараж…И Начали устанавливать)))
Решил старую улитку осталвить, т.к. она была высокого тона, и подключил провода от старых проводов на компрессор (обошолся без реле дополнительного, только поменял стандартный предохранитель 15А на 25А, чтобы не перегорал).
P.s. не надо сгнимать бампер передний и брызковик, защиту двигателя чтобы добраться до стандартной улитки.достаточно открутить и вытащить аккумулятор и пластмасску, на которой стоит аккум…Потом на ключом на 13 откручиваем старую улитку, куда идет только один провод «+». от него же и запитываемся. «-» же взял от корпуса старой улитки.
Провода провел, теперь остался вопрос: куда устанавливать дудку с компрессором…Условия были такие: чтобы не возле двигателя и радиатора (мембрана на дудке нагревается и халипает она), и не ниже генератора (чтобы не забивалась грязью).
И тут после двух раз курения найдено решение: слева от двигателя (над подушкой двигателя).
Компрессор тоже слева (на левом крыле уже было отверстие, которое как раз под болт крепления).
Установили, проверили, Все работает, я счастлив!
Видео для сравнения:
Если есть вопросы, спрашивайте, чем смогу-помогу!
Поставил компрессорный гудок! =Р
И так долгожданный девайс приобретен! УРААА!
Давно хотел себе вот такой компрессорный гудок
Потом начал кубаторить по поводу проводки и установки реле и в итоге сделал все вот по такой схеме ybrclub.com/attachment.ph…hmentid=5298&d=1212828426
Прокинул все провода в гофру, это конечно заняло не мало времени, потому что разматывать каждую гофру не хочется и поэтому приходилось проталкивать провода через всю трубку

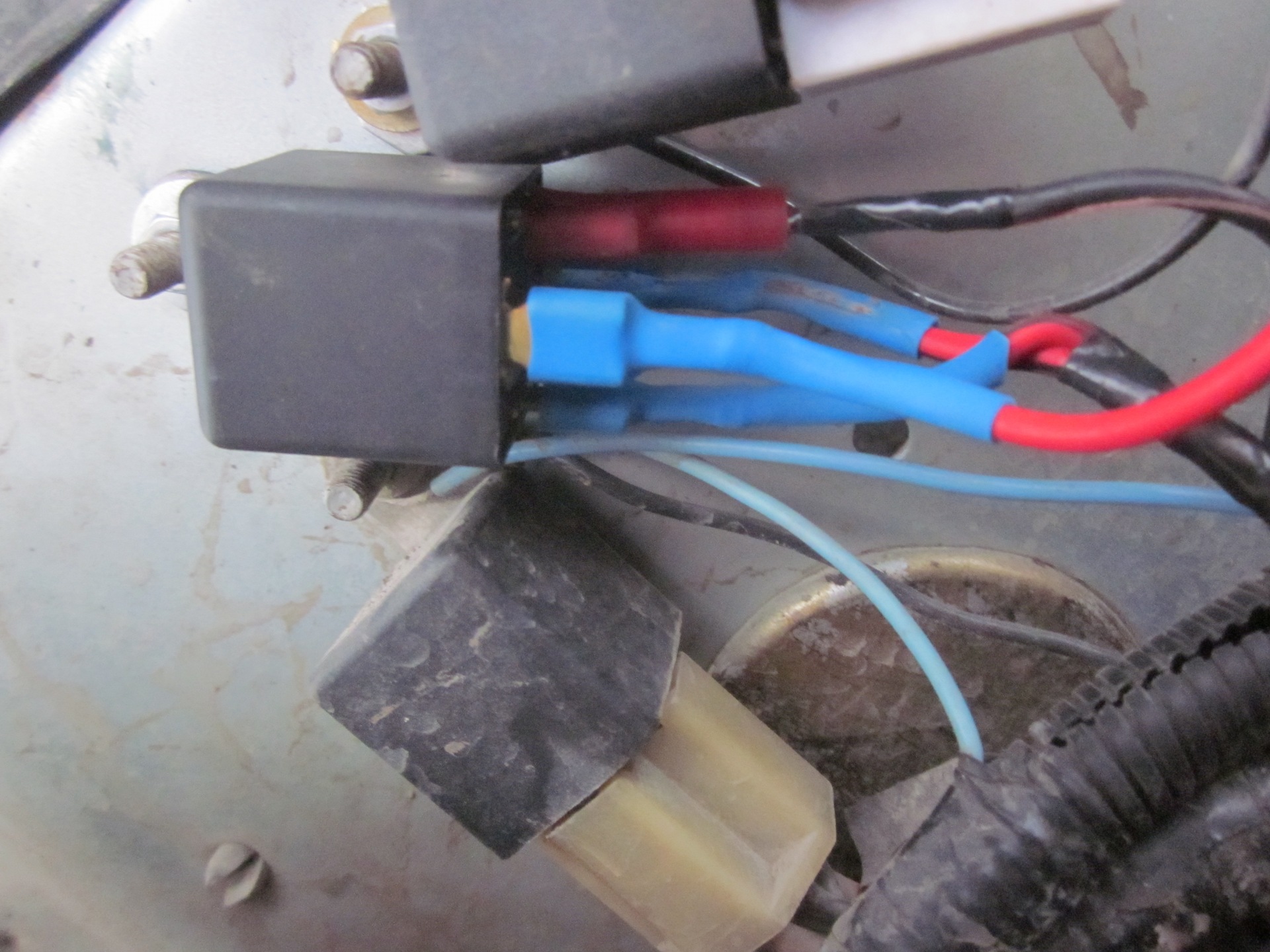

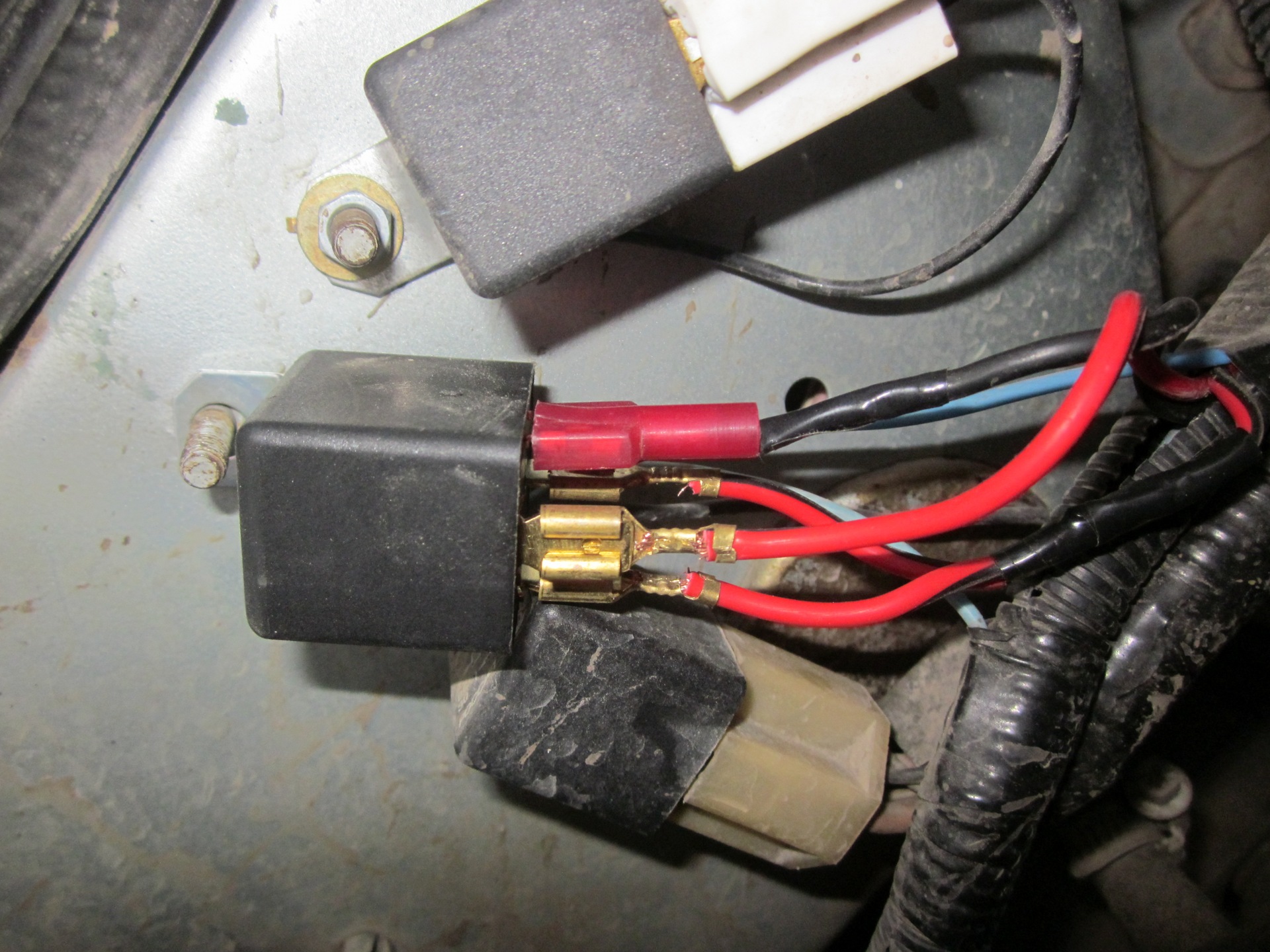

Обжал провода клеммами
заизолировал все термоусадкой
подцепил всю цепь к источнику питания.
Последняя проверка схемы соединений и креплений, и вот все работает. УРАААААА!, теперь держитесь все зубами за воздух, который будет сотрясаться от каждого нажатия маленькой кнопочки =Р
Всем спасибо за внимание.
Не забываем клацать палец, я старался и заслужил внимания к своему автомобилю 😉 ) )
Компрессорный сигнал на ВАЗ
Всё началось давно, когда купил машину. Нажимал на сигнал и слышал как щелкает реле, а самого сигнала нет. Приехал к электрику и содрав с меня 300 рублей, он сказал:
-Так его там нет!
За еще 300 рублей в соседнем магазине был куплен двух контактный гудок, он же и установлен, этим же электриком на штатное место не снимая бампера.
Не прошло и пары месяцев как он перестал гудеть после дождя. Был я как раз в гостях у тестя, порывшись в закромах гаража он поставил мне 2 гудка от волги, но были они такие, что пешеходы не пугались, а другие участники дорожного движения сидя в своих колесницах вообще думали, что это симфония Бетховена.
На это всё я неоднократно жаловался своей жене, в последствии чего она сжалилась и подарила мне на 23 февраля такой вот замечательный наборчик:
Пролежал он до мая месяца и наступил день ИКС — установка.
гудки от волки перекочевали обратно в закрома гаража тестя.
Реле, четырех контактное одна штука;
Компрессор, тяжелый такой, одна штука;
Дудки большая и поменьше, по одной штуке, оказались легкие и пластмассовые, а казалось с виду металлические;
Тройник, одна штука;
Болтики, гайки, переходные уголки, для компрессора на 13, для дудок на 10, всё как надо, схема и шланг…
Посмотрите еще раз на шланг! Теперь на схему:
Снова на шланг и опять на схему. Размер этого шланга позволяет ну максимум одну дудку подключить и то не далеко…
Тесть предложил начать с временной схемы для проверки. Глядя в инструкцию глаз сломал, но не осилил 85 и 86 контакты, поэтому нашел другую.
Всё подцепили, в салоне реле щелкает, а на улице нет. Перепроверили — не работает. Открываем реле и видим:
Даже паять не стали, я просто выбросил его. В гараже у тестя есть куча всяких реле. Взяли с классики, железное, внутри катушка.
Временная схема:
Пробовали пяти контактное реле, но почему то гудок сразу срабатывает без нажатия кнопки, почему не понял, не стал разбираться. В курсе почему?
Работает, гудит, всё отлично. Остается монтаж, но нужен провод. Потопал в магазин. Сначала был в ЗОО магазине, но там такого шланга нет. Внутренний диаметр 10 мм. Дальше магазин сантехники и всяких труб — нету. Строительный рынок, предложили гидроуровень, 220 рублей — жаба задушила, да и диаметр был 7 мм, натягивать не было желания.
Пошел дальше гулять, думаю ну может в автомобильном магазине что то будет. По дороге набрел на велосипедный магазин и там нашли мне ТОЧНО такой же по размеру шланг за 50 рублей.
Ну теперь хоть что то можно думать. Почляпал домой и тут магазин инструментов — решил зайти. Дядька в магазине нашел гидроуровень с внутренним диаметром трубки 10 мм, 7 метров за 140 рублей. Вышел на улицу — подумал. Зашел обратно, оплатил, забрал. Когда был дома — понял, что не 140, а 170! Вот жук! Я и не глянул сколько списалось и в чек не посмотрел… Безнал…
Заодно купил провод сечением 2.5 один метр за 17 рублей и клеммы по 10 рублей штука, не помню сколько пригодилось для гудка…
Теперь осталось расположить всё дело. Мерил я очень долго, что куда поставить. Сначала хотел на крепление бачка гидроусилителя:
Обслуживание и ремонт пневматического (воздушного) сигнала — компрессор и дудка.
Начну с оговорок.
Первая оговорка — заголовок написал именно так для облегчения поиска. А то сам поиском шарился, часть заметок идет про воздушный сигнал, часть про пневмосигнал, неудобно.
Вторая оговорка — фото не мои. Делал все спонтанно, с собой даже телефона не было. Поэтому все фото для описания процесса были в дальнейшем найдены на просторах интернета через Гугл-картинки. Если кто-то увидит свое творчество, прошу написать об этом в комментариях, с радостью добавлю в текст ссылку на автора.
Пневматическим сигналом пользуюсь с 2010 года. Достался вместе с белым Москвичом, потом, перед продажей машины, был переставлен на этот. Звук нравится — достаточно громкий, не визгливый.
Для установки сигнала на Москвиче имеется очень удобное место — за левой фарой, в канале воздуховода перед основным радиатором. Там и компрессор стоит на кронштейне из стального уголка, и дудка удачно размещается раструбом в сторону нижней решетки в бампере. Подключение на штатную проводку штатных сигналов — они работают через реле в блоке реле и предохранителей, так что ничего дополнительно городить не надо.
За все время эксплуатации на двух машинах сигнал не доставлял никаких проблем, отлично выполнял свою функцию в любое время года в любых погодных условиях. Но вот чуть более недели назад, без какой-либо прелюдии, сразу и полностью отказал.
Быстрая проверка возле дома показала, что электрическая часть исправна, двигатель компрессора включается и жужжит как и раньше, а трубка от компрессора к дудке на месте и не повреждена.
Оставалось два варианта — либо не качает компрессор, либо не дудит дудка.
Компрессор сразу был предварительно проверен на месте, путем снятия трубки с дудки и затыкания ее пальцем — воздух идет, давление вроде бы создается. Но на всякий случай решил его снять и провести ТО.
Для разборки компрессора сначала надо отогнуть три лепестка на корпусе моторчика:
Отделив компрессор от моторчика, разбираем сам моторчик, для чего нужно снять щеточный узел, который держится в корпусе двумя защелками:
Тепловозный гудок на машину: как правильно «дунуть» за рулем?
Сообщество поклонников тепловозных тифонов на автомобилях – кто эти люди? Это своего рода малочисленный элитарный клуб любителей придать своей машине поистине необычные свойства, вызывающие шок даже у прожженных тюнеров, автомобили которых с трудом бы узнали внутри и снаружи сами инженеры-разработчики…
История вопроса
Пневматический клаксон-рожок был первым сигнальным устройством на автомобилях эпохи зари моторных транспортных средств. Помните? «Балаганов надавил грушу, и из медного рожка вырвались старомодные, веселые, внезапно обрывающиеся звуки: «Матчиш – прелестный танец, та-ра-та, матчиш – прелестный танец, та-ра-та…».
Ноты матчиша, старинной португальской мелодии, ставшей популярной во всем мире в первом десятилетии ХХ века, выдавал ручной пневматический сигнал (видимо, многоголосный, с несколькими рожками) на знаменитой «Антилопе-Гну» – Лорен-Дитрихе Адама Козлевича из «Золотого теленка» Ильфа и Петрова…
Сегодня пневматический сигнал перестал быть массовым на автомобилях, сохранившись в качестве штатного заводского узла в основном на грузовиках, да и то больше не для необходимости, а из дизайнерской шалости инженеров-разработчиков. Однако постепенно уходящая в прошлое технология породила своеобразное и очень любопытное хоббийное движение – любителей супермощных пневмогудков на рядовых легковых авто.
Прикладные пневмотехнологии
Собственно, истинные «пневмосигнальщики» признают только настоящие тепловозные тифоны – мощные «рожки», которые можно прокачать лишь хорошим напором воздуха под высоким давлением. На разного рода китайские хромированные дудочки с насосиками размером с банку колы, предлагаемые китайскими подвалами, эти парни не размениваются. Поездной тифон – и точка! Российского производства, а еще лучше – американского. Даже один тифон заставит «откладывать кирпичи» водителя машины, которой вы прогудите на дороге! А если их смонтировано несколько?!
Но чтобы тифон издал вожделенный рев раненого слона, нужно предварительно подготовить и смонтировать целую систему. Тепловозная дудка нуждается в потоке воздуха высокой интенсивности – такой не даст ни один насос, питаемый от бортовой сети 12 вольт, даже самый мощный, рассчитанный на колеса внедорожников и грузовиков.
Дело в том, что подобный поршневой компрессор дает высокое давление при малой производительности, а нужно наоборот. Поэтому насос совмещают с ресивером – промежуточным баком-накопителем воздуха объемом от 10 литров и более. После запуска двигателя авто насос наполняет ресивер через электроклапан с регулятором давления. Накачаны нужные атмосферы – система отключает насос и ресивер хранит нужный запас воздуха под давлением. Нужно посигналить – нажимаете на кнопку, рабочий электрический клапан открывается и пускает поток воздуха в дудку тифона.
Пневмосистема, установленная на американский манер, под днищем внедорожника (нет нужды бояться влаги и грязи в солнечной Калифорнии!) – виден компрессор, ресивер с манометром и стравливающим клапаном и четыре разнотональных рожка.
В целом пневмогудок с сопутствующими компонентами – вещь достаточно несложная. Но вот его установка на автомобиль – дело непростое. Фактически в каждом случае – это индивидуальная работа. Изготавливается крепеж конкретно по месту, подрезаются элементы кузова, если что-то не умещается, тянется силовая электропроводка – ведь компрессоры прожорливы и требовательны к току! Иногда используются бочкообразные ресиверы из широкой продажи. А нередко и варится индивидуальный бак для воздуха – фигурный, чтобы вписать его в ниши автомобиля.
Ваш покорный слуга, автор этой статьи, ставил в свое время две полуметровых китайских дудки на Kia Rio – и, надо сказать, провозился чуть ли не целый день! Систему пришлось распределять под капотом, для чего посредством сварки из стальной полосы сечением 25х4 было изготовлено 3 индивидуальных кронштейна достаточно фантазийной формы – по одному для каждой дудки и еще один – для электрокомпрессоров. И это – для пустяковой по меркам истинных пневмосигнальщиков системы, без ресивера и с убогими мембранными насосиками! Серьезная система на порядок более трудоемка.
Все это сильно ограничивает распространение по-настоящему мощных тифонов на авто – у людей либо не хватает квалификации и инструмента, либо средств на услуги установщиков, либо просто страшно терять гарантию из-за столь заметного официальным сервисменам вмешательства в конструкцию авто…
Пневмосигнальщики в США
О заокеанском коммьюнити любителей от души «дунуть» Kolesa.ru рассказал Мэнни, владелец известного в узких кругах калифорнийского магазинчика пневмогудков.
– Кто он – среднестатистический американский покупатель пневмосигналов?
– Это белый мужчина возраста от 16 до 50 лет, как правило, владелец большого внедорожника или пикапа. Для приличия все они говорят, что устанавливают пневмосистемы для безопасности, но, будем откровенны – на самом деле, чтобы весело провести время и испугать ничего не подозревающих людей!
– Что говорят ваши законы о пневмосигналах – об установке и использовании?
– Законов, запрещающих конкретно пневматические сигналы на автомобилях, нет. Но в большинстве городов есть свои собственные постановления, контролирующие громкий шум. К нему относятся и пневмосигналы, и громкий выхлоп, и музыка и тому подобное. Если вы используете пневмосигналы ответственно – то есть, только для предотвращения опасной ситуации – к вам не будет претензий. Но за хулиганство с ними, конечно же, могут привлечь!
– Велик ли рынок компонентов для пневмосигналов?
– С 2002 года, как мы начали работать, он только растет. Но в целом он достаточно нишевый, о массовости говорить не приходится.
– Видео на YouTube не отражает громкости гудка в полной мере. Если к вам приходит клиент, который никак не определится, что ему нужно – как вы действуете в такой ситуации?
– Для этого у нас есть вот такой столик-стенд с дудками, насосом и ресивером. Мы выкатываем его во двор и наглядно демонстрируем превосходство пневматического гудка над любыми другими!
– Сколько стоила самая дорогая система, созданная на ваших компонентах?
Пневмосигнальщики в России
О том же самом Kolesa.ru побеседовали и с Виктором, владельцем едва ли не единственного в России магазина, торгующего комплектующими для придания автомобилю пневматического голоса.
– На каких машинах приезжают к вам покупатели тифонов и насосов?
– Чаще всего это крупные внедорожники, но не редкость – установка и на бюджетные седаны и на ВАЗы. Бывают случаи, когда пневмосигнал с компонентами и монтажом стоит чуть ли не столько же, сколько сам авто – людям просто хочется придать машине оригинальность таким экстравагантным способом.
– Преследуется ли в установке пневмогудка какой-то практический аспект?
– По опыту общения с людьми, которые создавали у себя мощные сигнальные системы на тифонах, у нас особо не принято развлекаться, как в многочисленных видеороликах про американских владельцев пневмогудков в машинах, которые намеренно пугают людей, развлекаясь. В России есть опасность за такое и кирпичом в стекло схлопотать…У нас народ больше хочет иметь, по принципу «чтобы было» и «не как у всех».
– Припомните интересные эпизоды из практики установки?
– Помню клиента откуда-то с северов, который приобрел комплект пневмосигналов для катера – отпугивать медведей по берегам реки. Еще интересный случай был – приехал клиент на новеньком LC Prado и пожелал управлять тифоном вручную – в смысле, не подключить электроклапан параллельно штатному гудку, как обычно делается, а сигналить именно ручным клапаном, открывая им воздушную магистраль от ресивера к дудке. Поставили ему ручной клапан от поезда – рядом с рукояткой КПП; человек не пожалел интерьер салона на новой машине ради желания почувствовать себя машинистом в полной мере…
