Координатно измерительная машина faro

Координатно-измерительная машина

Мобильные координатно-измерительные машины (КИМ) FARO впервые появились в России в середине 90-х годов 20-го века и зарекомендовали себя, как надежный инструмент для контроля геометрических параметров изделий. Изначально основными пользователями координатно-измерительными машинами FARO Arm были автомобилестроительные заводы и их партнеры. Дело в том, что, например, кузов автомобиля состоит из нескольких сотен деталей. Производство контрольной оснастки для каждой слишком дорого, она громоздка, её нужно складировать, периодически обслуживать, поверять и т.д. Немаловажен тот факт, что контрольная оснастка дает представление о геометрии детали лишь в каких-то локальных местах и получить оперативную информацию полностью невозможно. Все эти проблемы легко решаются с помощью мобильных координатно-измерительных машин FARO Arm. Кроме автомобилестроительных предприятий сейчас мобильные измерительные системы FARO активно используют в других отраслях промышленности, например, авиа и судостроении, приборостроении, производстве пластмассовых изделий, производстве штампов и пресс-форм и т.д.

Компания FARO Technologies Inc. (США) является мировым лидером в производстве мобильных КИМ. Её основным видом деятельности является производство координатно-измерительных машин, лазерных сканеров, лазерных трекеров и программного обеспечения, а именно:

Мобильные координатно-измерительные машины типа «руки» манипулятора FARO Arm

Модели КИМ FARO Quantum. Эти координатно-измерительные машины можно устанавливать в любом удобном месте, как рядом с изделием, которое нужно контролировать, так и непосредственно на него. Высокая точность измерения. Повторяемость от ±0,018мм. Рабочая зона до 3700мм. Применяются для линейно-угловых измерений и контроля сложных криволинейных поверхностей методом сравнения с CAD моделью. Это оборудование нашло очень широкое применение для оперативного решения метрологических задач связанных с контролем геометрии благодаря мобильности.

Лазерные сканеры FARO ScanArm

Сканирующие головки для бесконтактного съема информации (облако точек) о геометрии изделий FARO Sсan Arm. Лазерный сканер устанавливается на мобильные координатно-измерительные машины FARO Arm любой модели с семью степенями свободы кроме FARO GAGE. Скорость сканирования 19200 точек/сек. Точность сканера 0,035мм. 3D сканирование позволяют производить 100% контроль геометрии изделий и являются незаменимым инструментом для реверс инжиниринга, т.е. построения CAD модели изделия по имеющемуся реальному образцу. Имеют прямой интерфейс с программным обеспечением Geomagic Studio, Geomagic Qualify и Polyworks.

Лазерные трекеры FARO Laser Tracker

Мобильные координатно-измерительные машины FARO Laser Tracke для измерения больших изделий, например, стапелей, сварочных линий, фюзеляжа самолета, лопастей гидротурбин, антенн и т. д. Рабочая зона с одного установа до 160 метров. Погрешность линейных измерений 2 мкм + 0,4 мкм/м. Угловая точность: 10мкм + 2,5мкм/м. Возможность контроля как в статике, так и в динамике. Позволяет в разы сократить время контроля крупногабаритных объектов, а так же отказаться от изготовления дорогостоящей оснастки.

Лазерные сканер FARO Focus 3D

Высокоскоростной лазерный сканера FARO Focus позволяет получить в течение нескольких минут трехмерную цифровую модель окружающего пространства. Полученные данные содержат миллионы точек (скорость сканирования до 967000 точек в секунду) и самую подробную детальную информацию об окружающей обстановке с миллиметровой точностью.

Программное обеспечение

Метрологическое программное обеспечение FARO CAM2 для трехкоординатно-измерительных машин FARO Arm и LaserTracker. Позволяет производить линейно-угловые измерения и контроль сложных криволинейных поверхностей, например, кузова автомобиля, благодаря возможности импорта CAD моделей и функции сравнения реальных геометрических элементов и поверхностей с аналогичными на CAD модели. Также в этом программном обеспечении рефлизована функция сканирования криволинейных поверхностей. Подготовка отчетов в печатном виде с возможностью вывода на принтер.

Услуги по измерениям и лазерному сканированию

Наша компания предлагает услуги по контролю геометрии изделий, лазерному сканированию и обратному проектированию (построению CAD модели по отсканированным с реального изделия данным). У нас имеется все необходимое оборудование и программное обеспечения для выполнения данных работ. Измерение и лазерное сканирование мы можем производить как в нашем офисе, так и с выездом к Заказчику. Стоимость и сроки работы зависят от сложности изделий. Максимально возможная точность измерений (сканирования), выполненных с помощью данного оборудования, составляет от ±0,028 мм.

Основным преимуществом координатно-измерительных машин FARO по сравнению с традиционными является их мобильность. Всё оборудование упаковывается в специальные кейсы, которые имеют колеса, и легко транспортируется к месту контроля. В зависимости от типа измерительных машин FARO для их развертывания, подключения к персональному компьютер и подготовки к работе достаточно затратить от 5 до 20 минут. Все измерения производятся в режиме реального времени, т.е. пользователь стразу видит на экране компьютера как виртуальное изображение измеренного элемента, так и его геометрические характеристики. Для повышения мобильности рекомендуем использовать ноутбук. Благодаря специальным температурным датчикам координатно-измерительные машины FARO в режиме реального времени отслеживает температуру окружающей среды и вносит поправки в результат измерений. Это позволяет использовать оборудование в жестких цеховых условиях производства. Оборудование может быть установлено как рядом с изделием, так и на нем. Для этого используются специальные магнитные и вакуумные плиты, массивные и мобильные треноги.

На сегодняшний день насчитывается около 20000 инсталляций оборудования и программного обеспечения компании FARO Technologies по всему миру.

Источник

Измерительная рука FARO: описание, возможности и сравнение с аналогами от Hexagon

Измерительная рука FARO – мобильная координатно-измерительная машина для проведения трехмерного контроля, сравнения с CAD-чертежами, анализа габаритов, обратного инжиниринга и выполнения других задач. Измерительная рука ФАРО – одно из самых продаваемых решений в мире. Мы же хотим не просто рассмотреть модельный ряд производителя, но и сравнить решения FARO с аналогами от конкурентов. В частности, с линейкой компании Hexagon – главного конкурента.

Для начала взглянем на модельный ряд КИМ FARO:

Все измерительные руки производителя поставляются с фирменным программным обеспечением для прикладных измерений. И стоит сказать, что цена измерительных рук ФАРО выше многих аналогов других брендов. Давайте попробуем разобраться, стоит ли переплачивать. Или, возможно, нужно рассмотреть аналоги конкретно под ваши задачи.

Модельный ряд

Производитель Hexagon также предлагает несколько моделей и типов портативных измерительных рук:

Кроме того, у компании Hexagon есть ряд комплексных решений – система измерений зубчатых колес и система контроля трубопроводов.

Сравнение решений от производителей

Предлагаем сравнить топовые модели одних из самых распространенных типоразмеров измерительных рук от производителей Hexagon и FARO. Для наглядности основные параметры приведены в таблице:

Также предлагаем сравнить топовые модели 3D-сканеров от Hexagon и FARO. Для наглядности ниже технические характеристики:

Говоря о конкретных преимуществах измерительных рук Hexagon в сравнении с FARO, стоит выделить следующие:

Что выбрать именно вам?

Выбор оборудования для трехмерных измерений нужно делать на основании нескольких критериев:

Цена измерительной руки FARO в сравнении с аналогами Hexagon и большинством серий оборудования других производителей с тем же функционалом будет выше. Притом разница часто обусловлена известностью бренда.

Вполне реально купить новую модель КИМ от Hexagon по цене б/у аналога от FARO. Разумеется, только вам решать, какой выбор сделать. Нашей целью было дать общее сравнение моделей оборудования и упростить принятие решения для покупателя.

Источник

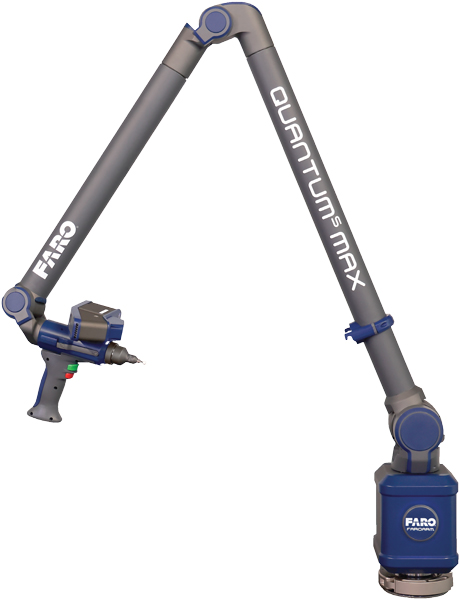

Мобильные координатно-измерительные машины FARO Quantum MAX Arm

Первые прототипы будущих координатно-измерительных машин (КИМ) типа «рука» компания FARO Technologies Inc. (США) разработала и начала продавать в 1984г. Как нестранно они использовались для медицинских целей, а именно для измерения человеческого тела. Затем компания решила сделать промышленный вариант измерительных машин ( измерительных рук ), т.к. такое оборудование требовалось производственным предприятиям. Так появились первые серии КИМ FARO Arm Gold, Silver и Bronze.

Основное преимущество этого оборудования в мобильности. Очень часто необходимо произвести контроль геометрии изделия в ходе технологического процесса производства либо оно имеет большой вес и размеры, и транспортировать его к месту контроля проблематично. Решением таких проблем является использование мобильных координатно-измерительных машин FARO Arm. Измерительная рука упаковываются в специальный кейс на колесах и её можно легко транспортировать и устанавливать в любом удобном месте. Вес самой КИМ не более 10 кг. Для монтажа применяются вакуумные и магнитные плиты, а так же мобильные треноги. Таким образом, Вы не несете деталь в измерительную лабораторию, а непосредственно измерительную машину к изделию.

На смену моделям КИМ FARO EDGE, Prime, Fusion, GAGE пришла новая модель FARO Quantum, которая подразделяется на 3 серии «S», «M», «E». Главное отличие между ними в характеристиках точности, серия Quantum S имеет самыю высокую точность.

FARO QUANTUM S

Технические характеристики мобильной координатно-измерительной машины FARO Quantum S (исполнение с 6-ю и 7-ю осей). Контактные измерения (согласно ISO 10360-12)

FARO QUANTUM M

Технические характеристики мобильной координатно-измерительной машины FARO Quantum M (исполнение с 6-ю и 7-ю осей). Контактные измерения (согласно ISO 10360-12)

FARO QUANTUM E

Технические характеристики мобильной координатно-измерительной машины FARO Quantum E (исполнение с 6-ю и 7-ю осей). Контактные измерения (согласно ISO 10360-12)

Принцип работы мобильной координатно-измерительной машины FAROArm следующий. Она жестко закрепляется вблизи изделия, которое необходимо измерить. По конструкции КИМ FARO Arm похожа на строение человеческой руки и имеет плечевой, локтевой и кистевой суставы. Поэтому иногда этот вид машин называют «измерительная рука FARO». На плечевом суставе располагается крепежная плита, с помощью которой машина устанавливается на плоскую поверхность. На кистевом суставе монтируется измерительный щуп. В каждом суставе имеются датчики угловых перемещений. Всего их 12 или 14 в зависимости от типа измерительной руки, т.к. они бывают в двух исполнениях с 6-ю или 7-ю степенями свободы. В режиме реального времени электроника КИМ рассчитывает углы поворота каждого датчика угловых перемещений. За счет этих углов и известных длин колен электроника координатно-измерительной машины рассчитывает положение в пространстве (координаты XYZ) измерительного щупа относительно системы координат, которая по умолчанию расположена в центре установочной плиты.

При необходимости с помощь программного обеспечения и измерения базовых элементов на изделии система координат переноситься в любое необходимое место. Все измерения с помощью КИМ FARO Arm производятся относительно баз. Внутри машины установлены датчики, которые отслеживают температуру окружающей среды и вносят соответствующие поправки в результат измерения. Конструкция КИМ FARO Arm разработана таки образом, что её можно использовать в жестких цеховых условиях.

Пример использования КИМ FARO Quantum Arm в лаборатории для контроля мех. обработанных деталей

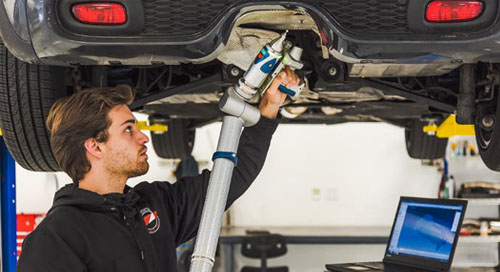

Пример использования КИМ FARO Quantum Arm в цехе для контроля кузова автомобиля

Пример использования КИМ FARO Quantum Arm для контроля крупногабаритных деталей

Пример использования КИМ FARO Quantum Arm для сканирования произведений исскуства

С помощью КИМ FARO Arm и программного обеспечения можно решать целый рад измерительных задач таких как, например:

Источник

Мобильная координатно-измерительная машина FARO Fusion

Пример использования КИМ FARO в цехе

Пример использования КИМ FARO в лаборатории

Наиболее частое применение:

Технические характеристики мобильных координатно-измерительных машин FARO Fusion (6 осей)

Технические характеристики мобильных координатно-измерительных машин FARO Fusion (7 осей)

* Повторяемость точки – максимальное абсолютное отклонение измеренной точки от среднего значения в тесте на конусе. Щуп помещается в коническое отверстие калибровочного приспособления, затем производится съем координат центра щупа при в различных положениях последнего колена руки. Этот тест определяет повторяемость прибора.

** Погрешность линейных измерений – определяется с использованием сертифицированных эталонов длины, обмеряемых в различных положениях и ориентациях в пределах рабочей области руки. Этот тест определяет точность прибора.

Условия использования мобильных координатно-измерительных машин FARO Fusion:

Наша компания предлагает услуги по геометрическим измерениям и лазерному сканированию изделий. Подробнее

Источник

Мобильная координатно-измерительная машина FARO Prime

Пример использования КИМ FARO в цехе

Пример использования КИМ FARO в лаборатории

Наиболее частое применение:

Технические характеристики координатно-измерительной машины FARO Prime (6 осей)

* Повторяемость точки – максимальное абсолютное отклонение измеренной точки от среднего значения в тесте на конусе. Щуп помещается в коническое отверстие калибровочного приспособления, затем производится съем координат центра щупа при в различных положениях последнего колена руки. Этот тест определяет повторяемость прибора.

** Погрешность линейных измерений – определяется с использованием сертифицированных эталонов длины, обмеряемых в различных положениях и ориентациях в пределах рабочей области руки. Этот тест определяет точность прибора.

Наша компания предлагает услуги по геометрическим измерениям и лазерному сканированию изделий. Подробнее
