Табуретка подставка под козелок своими руками

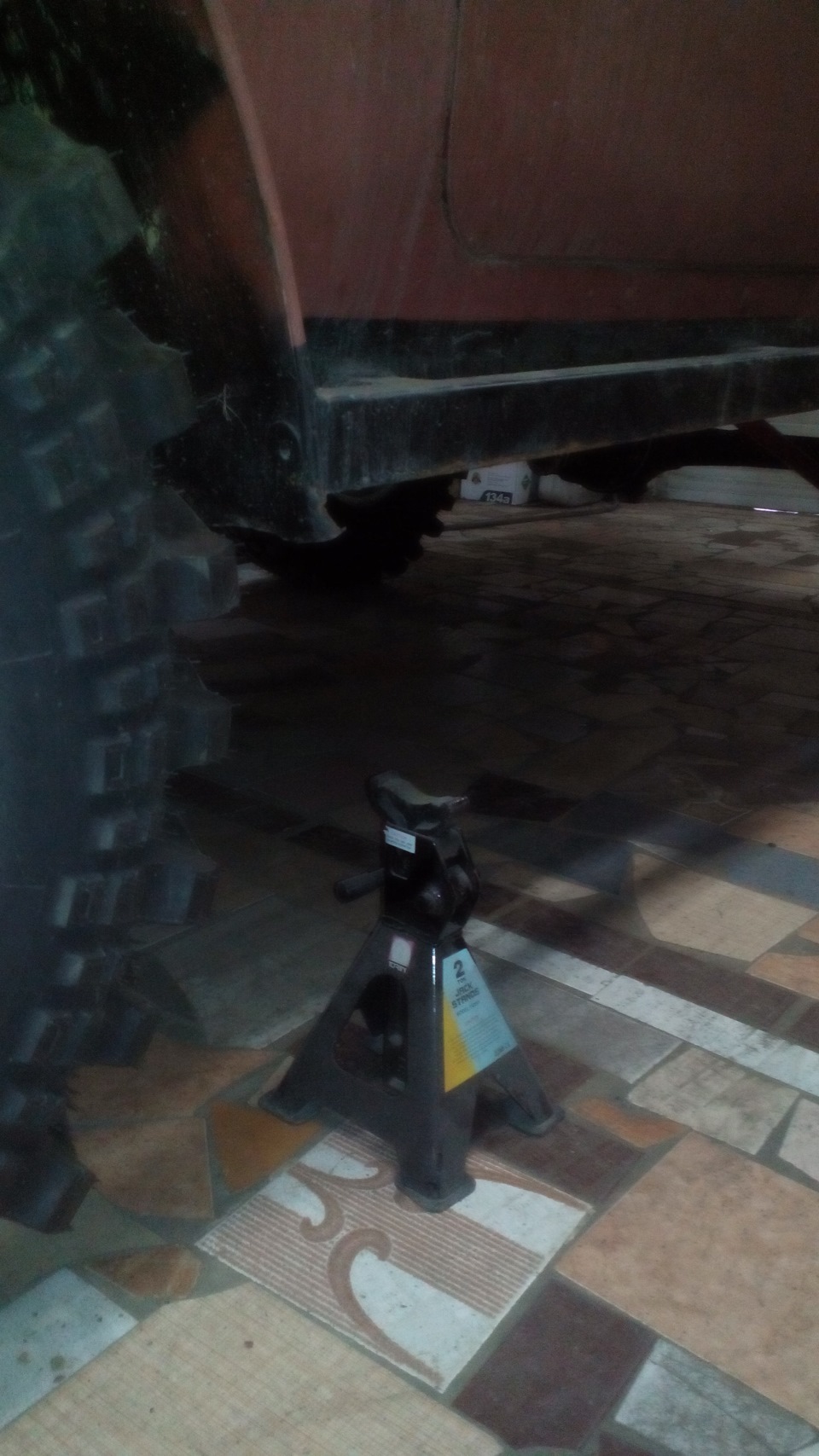

периодически возникает необходимость выставить надежно высокий автомобиль, на этот счет для легковых авто покупались козелки грузоподъемностью 2 тонны, но они низкие, а машинки бывают высокие))) второй комплект покупать смысла не увидел, решил доработать)))

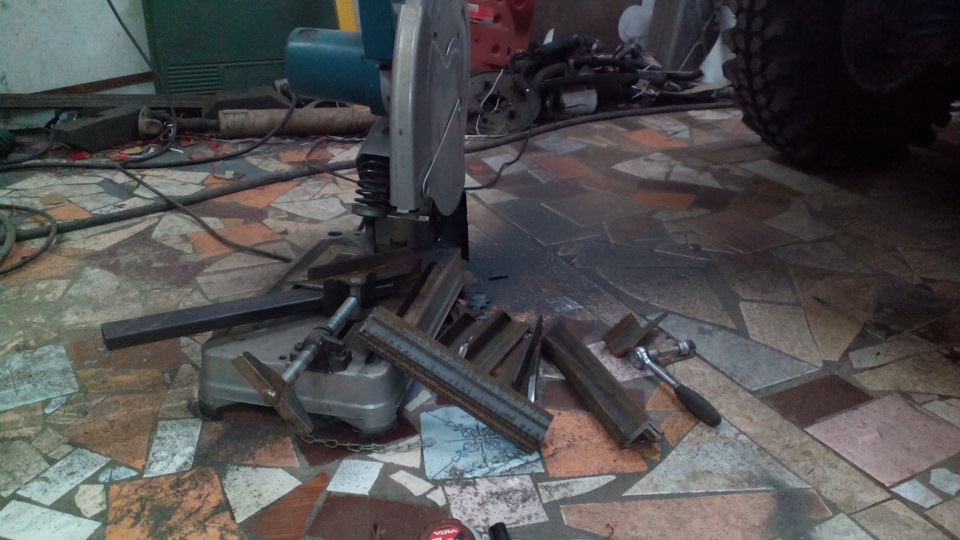

было принято решение о изготовлении подставок, поехал купил равноплечий уголок 40х40х3мм, напилил на станке

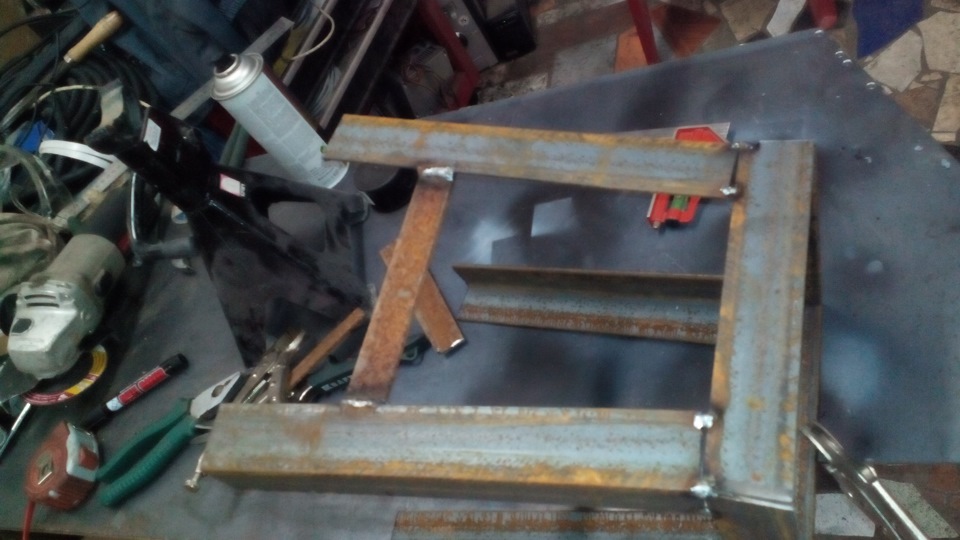

на прихватках собрал конструкцию подставки с ножками

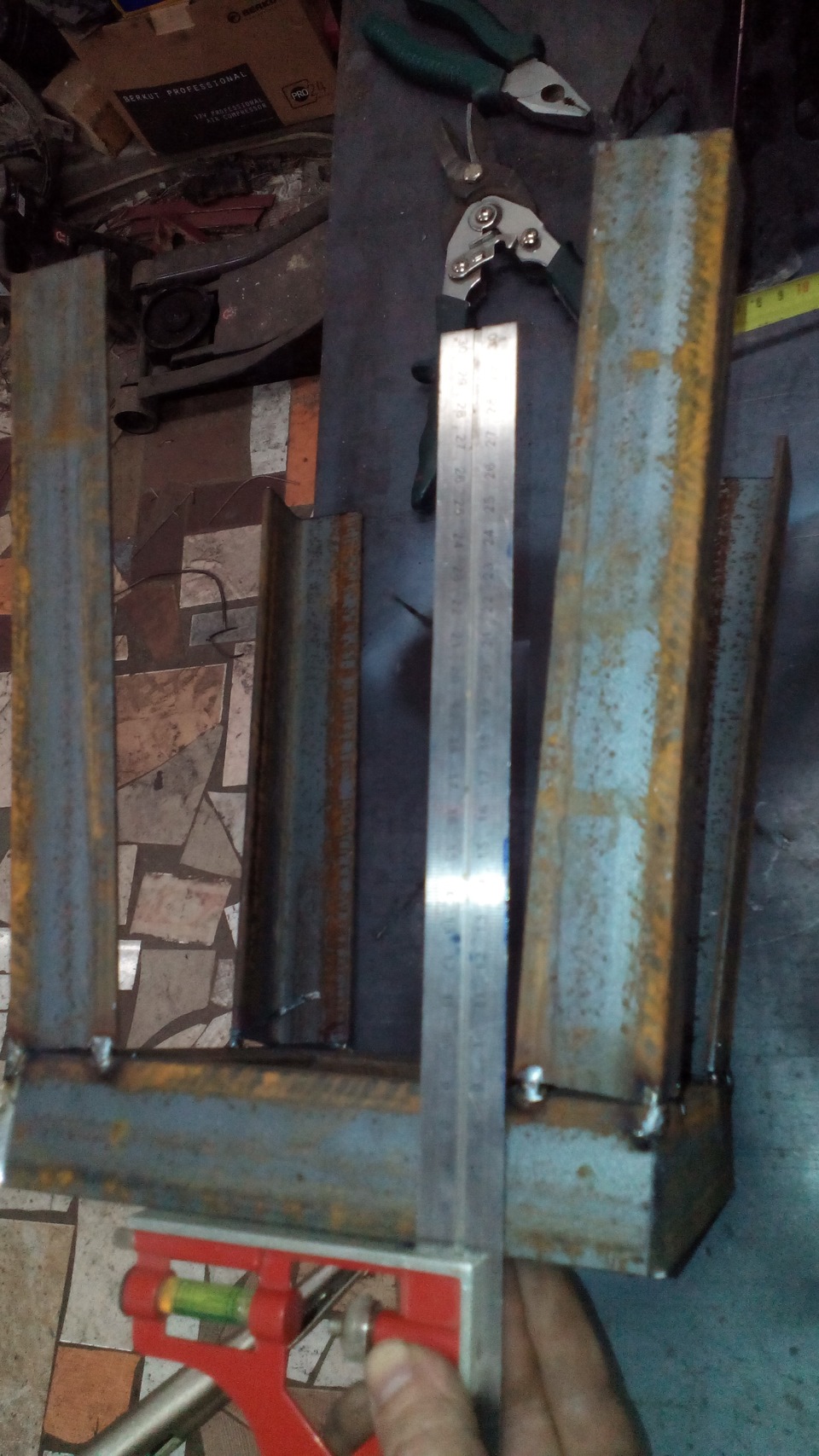

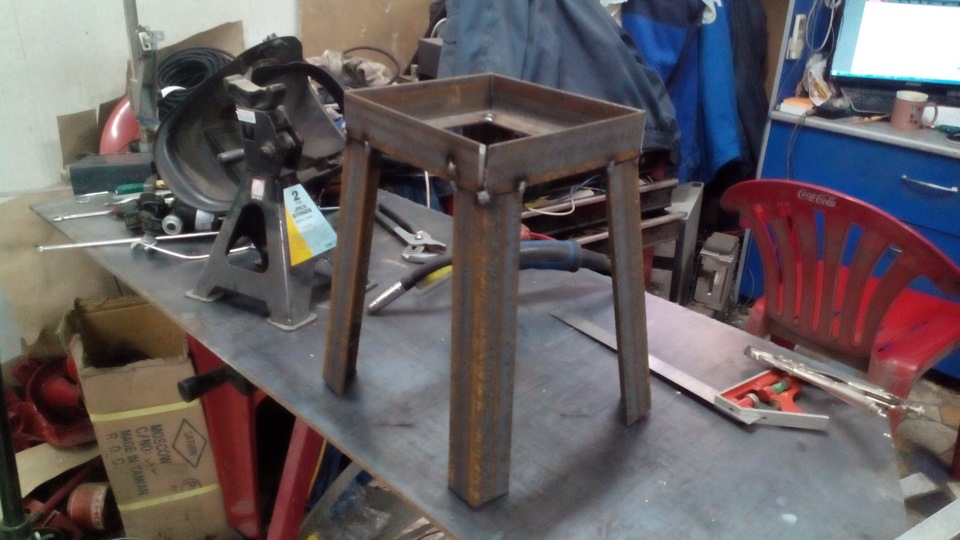

не забываем с помощью угольника сделать одинаковое разведение ножек для устойчивости конструкции))

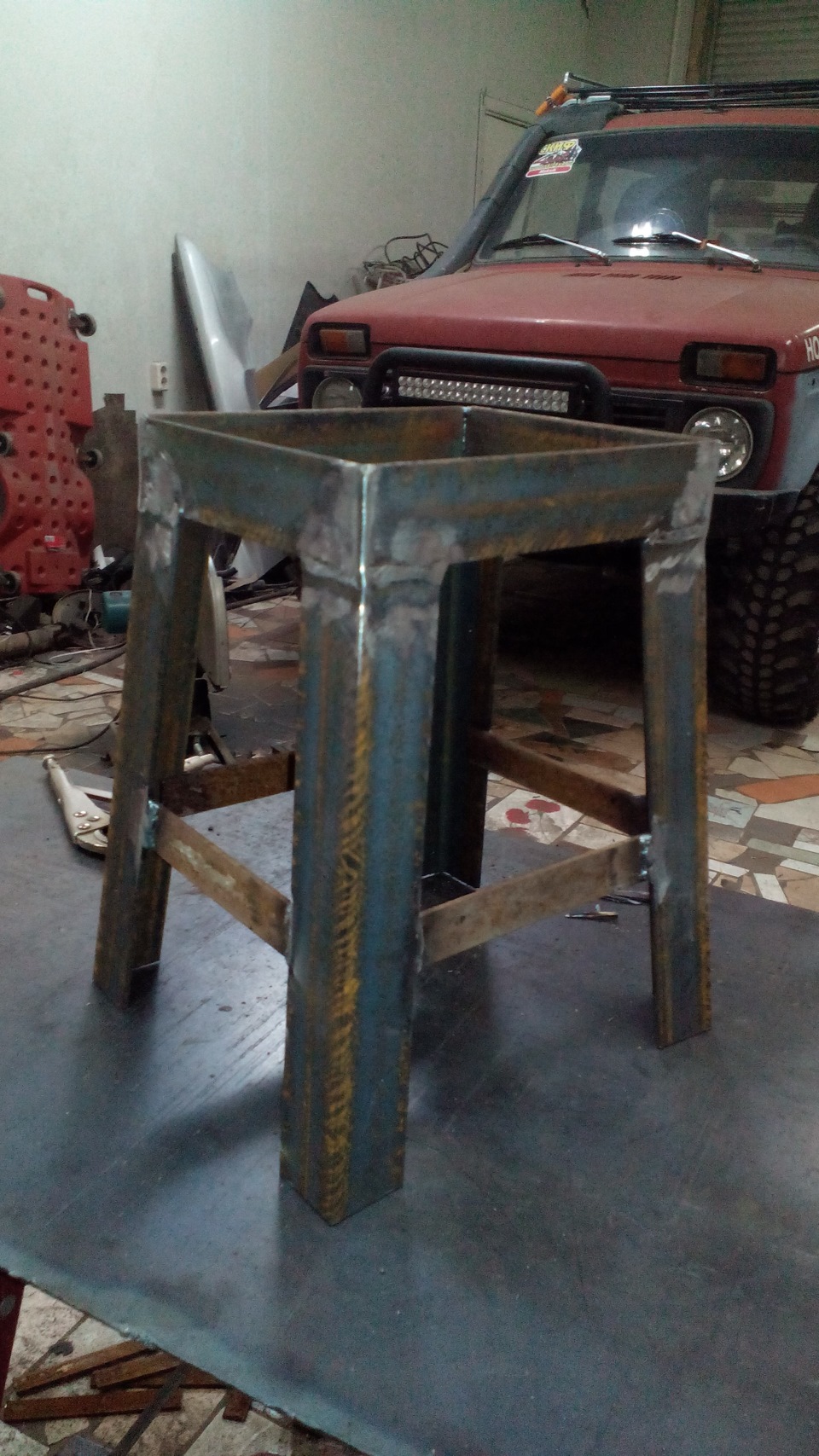

чтобы ноги не разъехались с 10 см от пола сделал перемычки из полосы 20х4мм
зачищаем сварные швы и обрабатываем конструкцию преобразователем ржавчины))

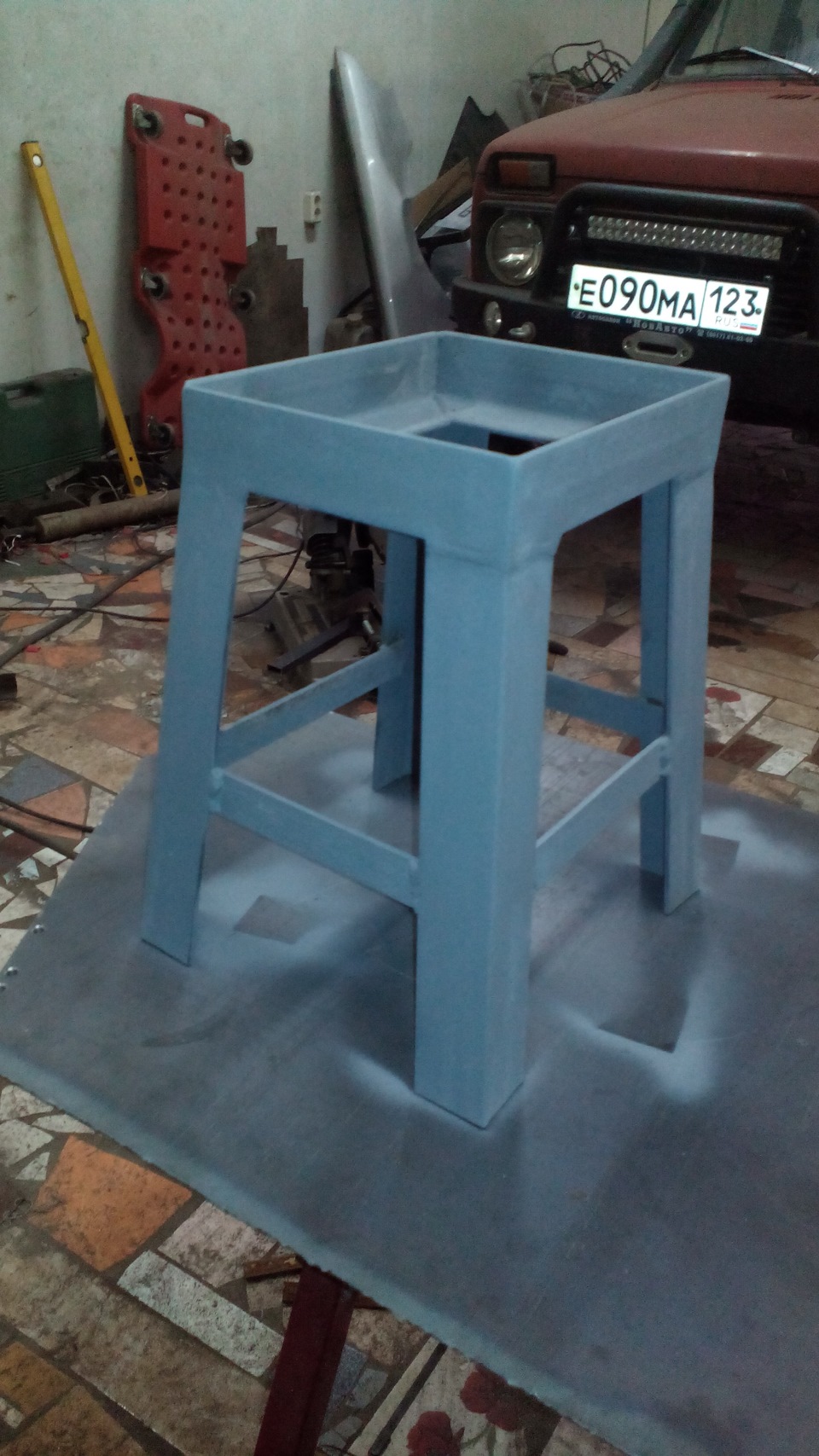

и грунтуем полученную конструкцию

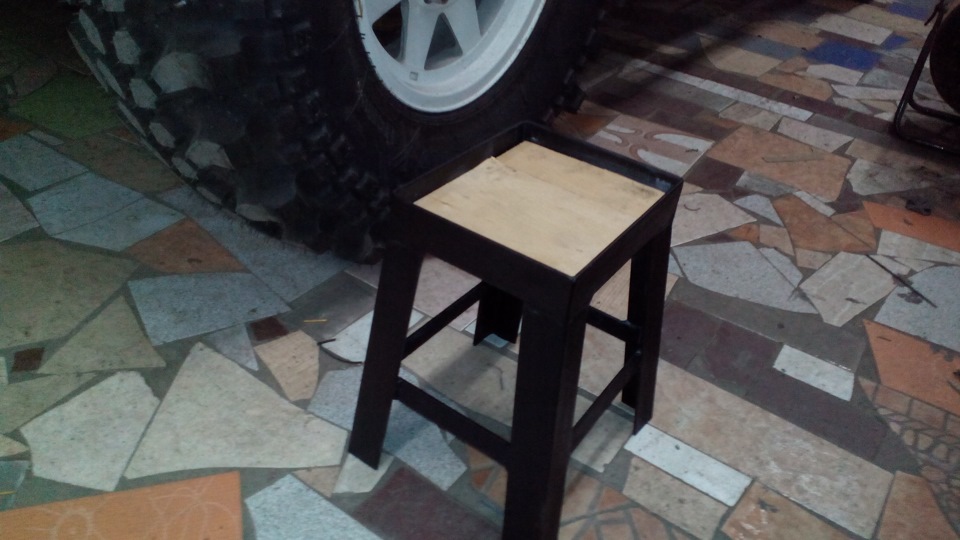

окрашиваем в черный цвет в два слоя, сверху я сделал из 12мм фанеры крышку-заглушку которая будет полезна если использовать как табурет
и не даст скольжения козелку когда он встанет внутрь

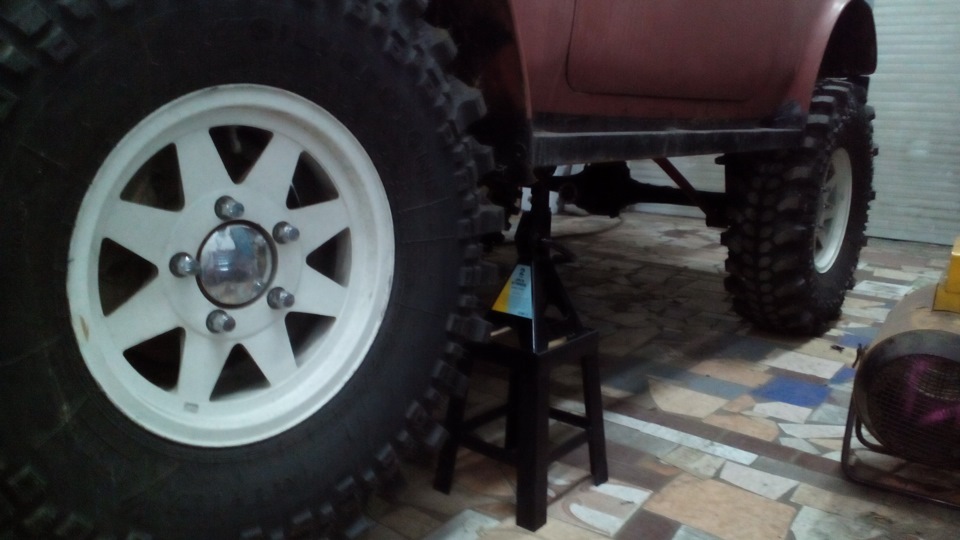

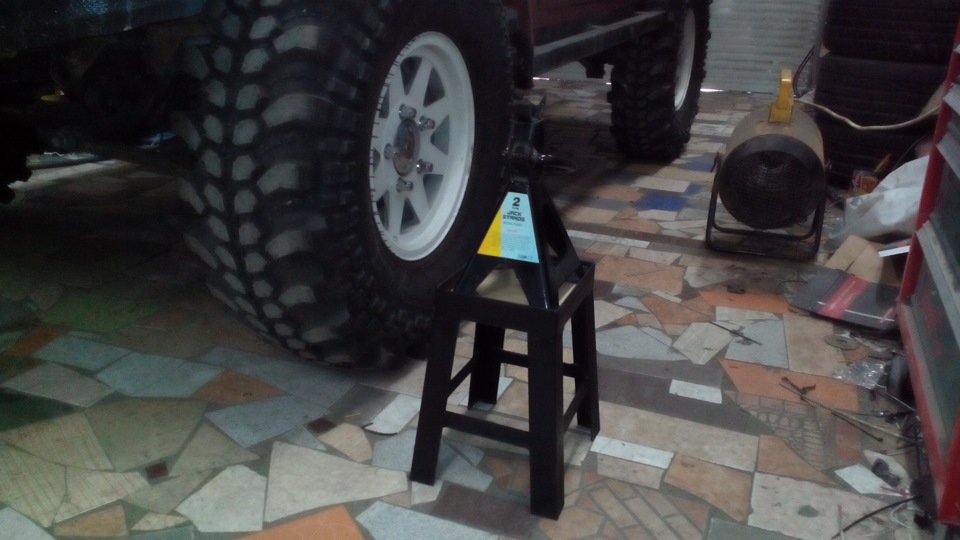

конструкция на своем законном месте

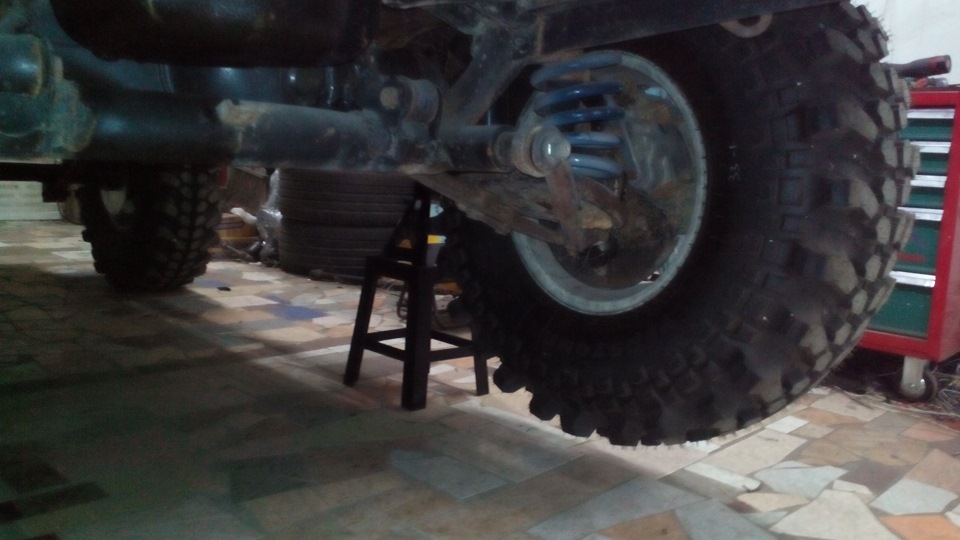

стоит достаточно устойчиво, при всем желании не смог раскачать машину)))
Всем Спасибо за внимание С Уважением Максим
Метки: подставка под авто своими руками
Комментарии 103
можно было бы еще на ножки квадратные пластинки приварить дабы не портить пол))) а так конструкция с запасом на 3 таких нивы XD
многие говорят про пластинки, но тогда есть опасность что посунуться могут, а бетонному полу все равно)))
Молодец, хорошая задумка
на ножки надо пятаки, что б меньше было давление на пол гаража)) А в остальном все супер аккуратно!
ок, про пятаки подумаю))) просто сейчас ножки как когти впиваются в пол)))
ок, про пятаки подумаю))) просто сейчас ножки как когти впиваются в пол)))
но наверно пятаки должны быть нескользящими. что то типа насечек или прочее)
)
а где ж такие найти))) и не будут ли они пол портить)))
как говорится везде палка о двух концах)))
я так понял что внутри дощечки, а если на них прикрутить по шире, чтобы выступали на края (нижние будут служить стопором ) то получится полноценный табурет.
согласен, но основная принадлежность, это удлинитель козелков, и в этом случае нужны борта, чьлбы не соскочила машина)))
борта ни куда не деваются просто сделать съёмным верх сидения )
согласен, если будет необходимость именно так и поступлю)))
я не критикую просто свою мысль высказал по доработке.
я всегда рад как критике, так и конструктивным доработкам))) Всегда рад выслушать!))
подставка — гут, а табурет никакой. Вернее, это пыточный табурет. На таком не просидишь долго — края в ноги врежутся.
ну тут наверное от объема посадочного места зависит))) я сидел, нормально, на крайняк можно мягкую вставку сделать)))
Лучше сделать. Сидеть удобно несколько минут — 10. Потом края передавливают сосуды на ноге и она сперва отнимается, а потом начинает дико болеть.
ну тут наверное от объема посадочного места зависит))) я сидел, нормально, на крайняк можно мягкую вставку сделать)))
Элементарно, из куска столешницы толщиной 32-36 мм вырезать вставку. В любой мебельной мастерской этого добра, как г.на за баней. Открытые края замазать ПВА или силиконовым герметиком. Тогда и седалищному месту удобно будет, и свою основную функцию будет выполнять.
Табуретка-подставка под козелок
Близится время когда будет разбираться передняя подвеска для глобальной модернизации, т.к. ямы в боксе нет, прийдется работать на полу, а ввиду снятия передней балки нужно выставлять автомобиль, на этот счет для легковых авто покупались козелки грузоподъемностью 2 тонны, но они кроткие, нивка то выросла)))
было принято решение о изготовлении подставок, поехал купил равноплечий уголок 40х40х3мм, напилил на станке
на прихватках собрал конструкцию подставки с ножками
не забываем с помощью угольника сделать одинаковое разведение ножек для устойчивости конструкции))
чтобы ноги не разъехались с 10 см от пола сделал перемычки из полосы 20х4мм
зачищаем сварные швы и обрабатываем конструкцию преобразователем ржавчины))
и грунтуем полученную конструкцию
окрашиваем в черный цвет в два слоя, сверху я сделал из 12мм фанеры крышку-заглушку которая будет полезна если использовать как табурет
и не даст скольжения козелку когда он встанет внутрь
конструкция на своем законном месте
стоит достаточно устойчиво, при всем желании не смог раскачать машину)))
Всем Спасибо за внимание С Уважением Максим
