Козырек для планшета в автомобиль
Установка козырька для планшета в приору)))
Наконец-то прибыл мой заветный козырек)) ну и сразу же на следующий день купил планшет, выбор пал на Dexp ursus s670 цена которого всего 5000 Руб*. Он имеет все что мне нужно, а это:
-разрешение экрана 1024х600.
-IPS Матрица.
-ОЗУ 2 Гб.
-Всего памяти 32 Гб
-Процессор Spreadtrum SC7731E 4x Cortex-A7 1.3 ГГц.
-Имеется 3G.
-Присутствует OTG.

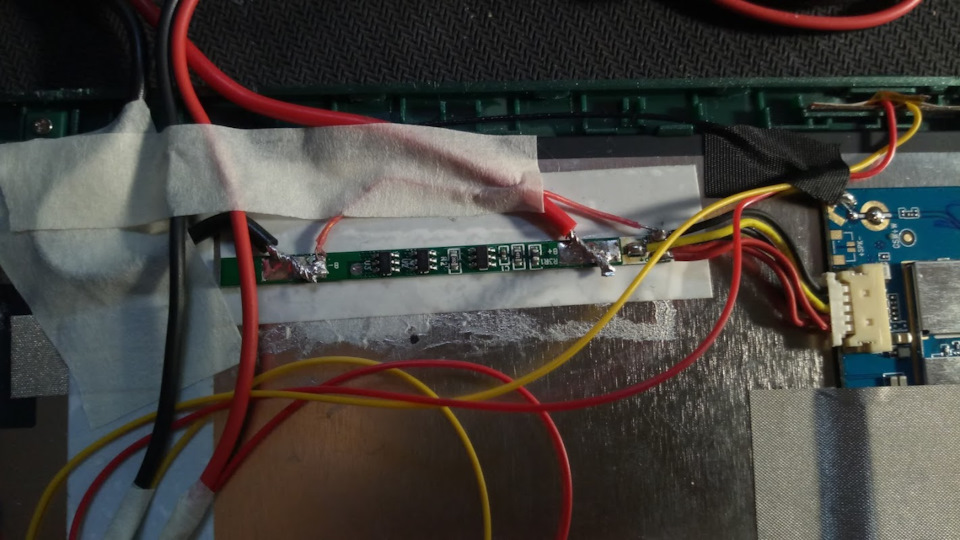

Так вот, я его разобрал и убрал аккумулятор. Затем из акума я выдернул контроллер к которому припаял питание 4,2 вольта с током не более 5 Ампер.

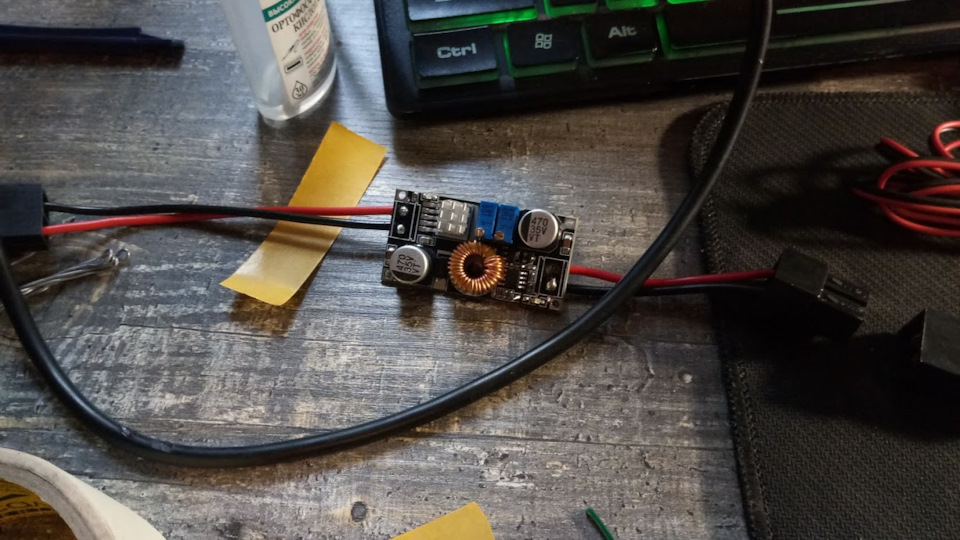

Такой вот преобразователь с али…
Сама схема питания:
Питание преобразователя взял с постоянного плюса от прикуривателя… у меня там стоит разветвитель и два предохранителя, на линию прикуривателя и на линию к которой что либо подключено.

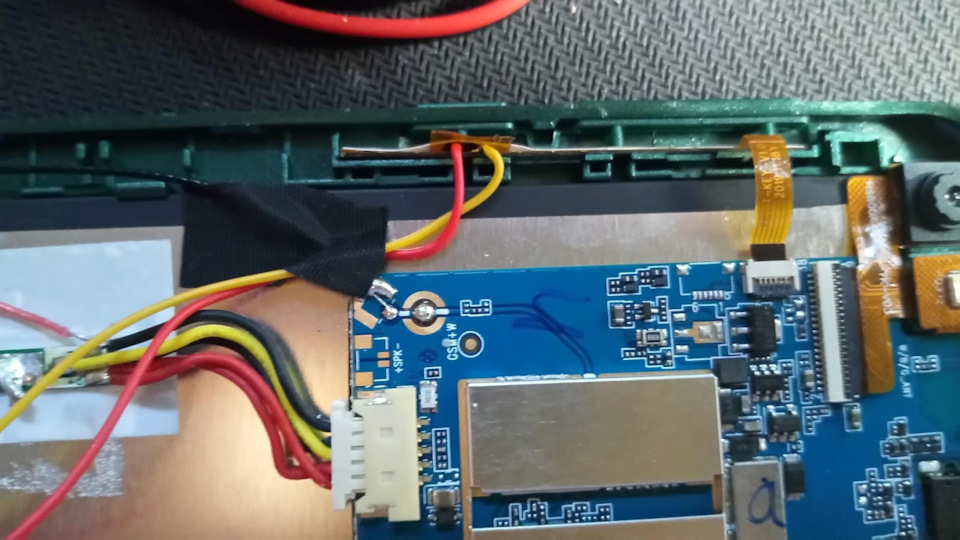

Чтобы можно было собственно включать и выключать планшет, вывел кнопку питания, просто припаяв к контактам проводки, в последствии сами кнопки, ну тип покрытие с мембранками я отклеил…
Ну и приступил к установке козырька, с начало разметил площадь с помощью листика на котором была форма которую нужно вырезать.

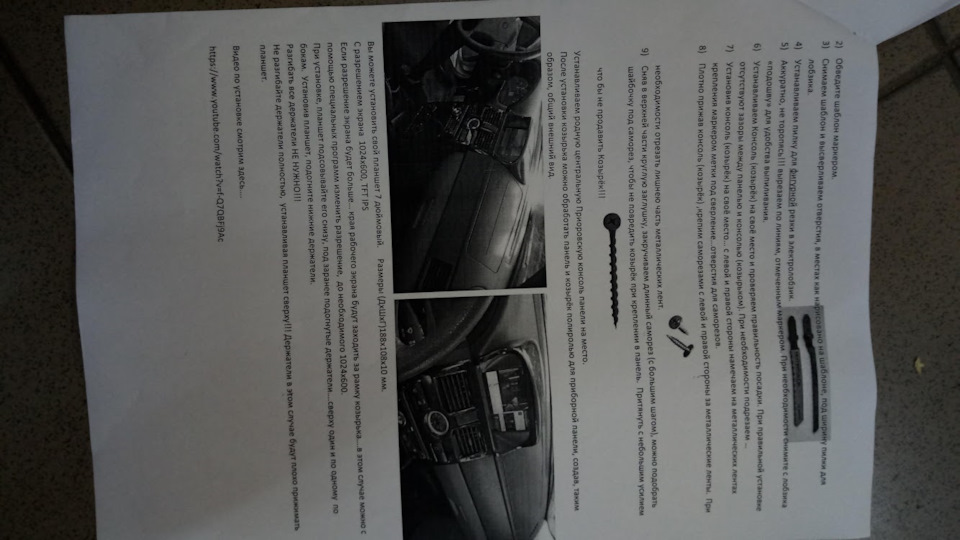

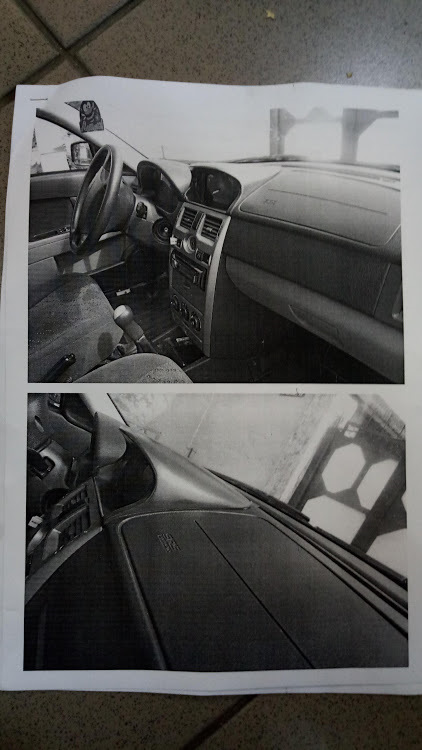

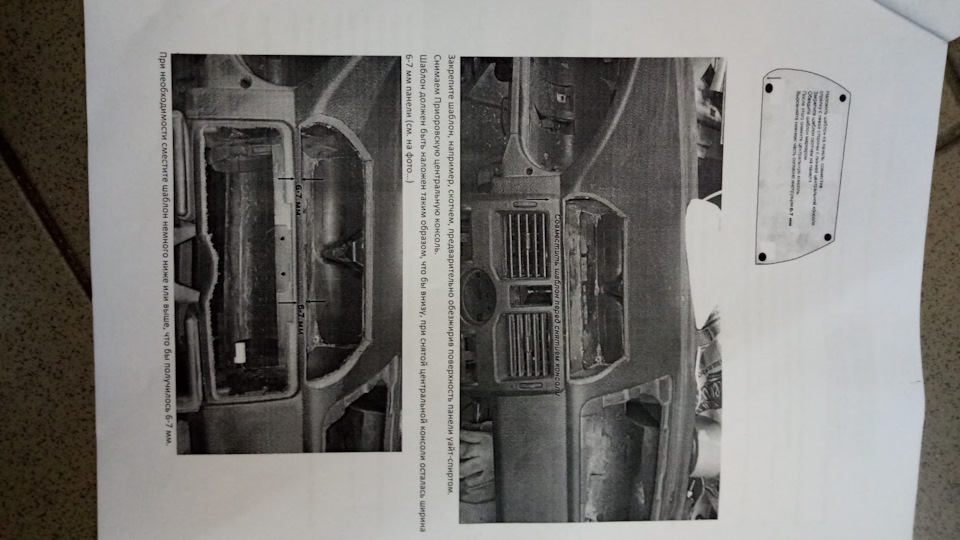

Вот фотки инструкции которая была в комплекте с козырьком.
Кст сам козырек был упакован довольно хорошо, так что даже с нашей транспортировкой (транспортировкой почты россии) повреждения невозможны…
Так вот, когда мы вырезали отверстие, примеряем козырек, если что то мешает, то просто отрезаем, но без фанатизма чтоб не было видно щелей…
Когда все подогнали, то мы просто вставляем планшет в козырек, там его прижимают 3 металических лепистка обернутых сплэном и плют две скобы прижимают снизу, так что планшет держится надежно))
Если нужно, то сразу выводим все провода которые нужно (aux я не проводил, т.к. его прикрывает скоба, ну да и фиг с ним… все равно я блютузом пользуюсь…)
Но я пока что не проводил кабель otg т.к. usb hub еще нету, да и камеры заднего вида тоже как и easy cap…
Когда все проведено то просверливаем отверстия в металлических ушках, ставил все на свое место и присверливаем, как по мне желательно как можно выше, т.к. уши придется обрезать потому что у меня из за них плохо закрывался дефлектор. И третий саморез прикручиваем к центру козырька, отверстие закрывается заглушкой которая идет с самим козырьком))…
провода вкл/выкл я вывел к заглушке где должны стоять кнопки обогрева сидений. и там же разместилась кнопка подачи питания на преобразователь…) ну вот как то так. не настолько подробен данный пост на сколько я хотел, ну да ладно, отвечу на любые вопросы которые возникнут…
А теперь о проблемах…
На плате контроллера к которому был подключен аккумулятор, стоит терморезистор, поэтому сегодня в жару планшет не захотел включаться, ну и правильно я думаю… включил кондер на 5 мин и все ничтяк. Это первое.
Второе, это проблема с зарядкой, ну как. Точнее планшет РАЗРЯЖАЕТСЯ до 2% и все, хотя напряжение постоянное… 4,1-4,2 вольта… После выключения и включения питания на преобразователе, планшет снова заряжен на 100%. Я фиг его как это все решить… пока что забью. а потом если появятся какие нибудь идеи постараюсь решить эту не большую проблему…
Такс. и третье… Как я уже говорил планшет перегревается… ну собственно можно просто отпаять сигнальный проводок с контроллера. но мало ли что произойдет, вдруг он просто не запуститься, в таком случае думаю можно будет просто выпаять сам терморезистор)))
