Крышка бензобака мотоцикла на авто

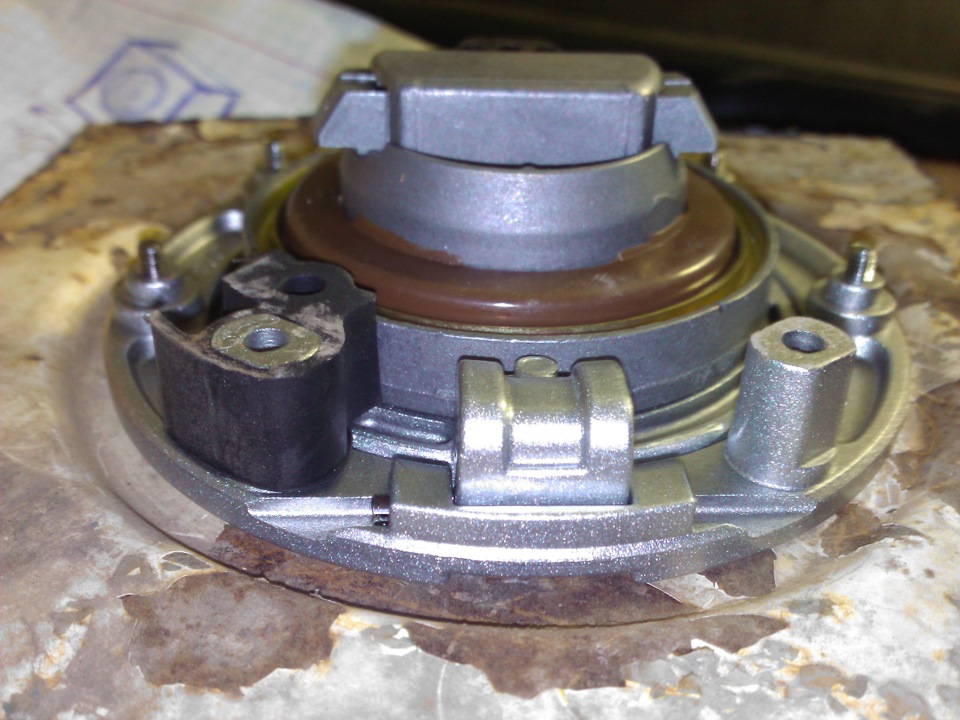

Ответная часть лючка бензобака мотоцикла Honda.

Про лючок от мотоцикла давно задумывался, но пугала неосведомленность по этой теме, а особенно про ответную часть… Что там? Как? К чему?

Просмотрел много фоток, почитал статьи(кстати, их очень мало), даже создал папку на компе и собирал туда всю полезную информацию про Мото-люки.

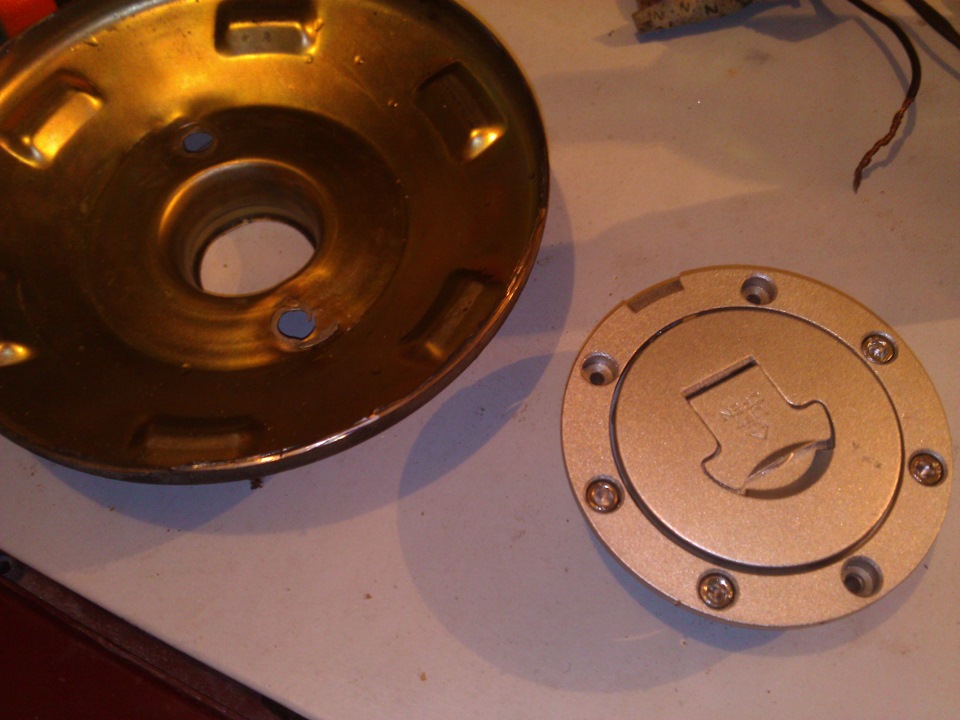

На сайте моторазборки в подмосковье заказал лючок мотоцикла Honda cb1000 за 1000деревянных + 200р на доставку
Посылка пришла через 5дней и тут НАЧАЛОСЬ…

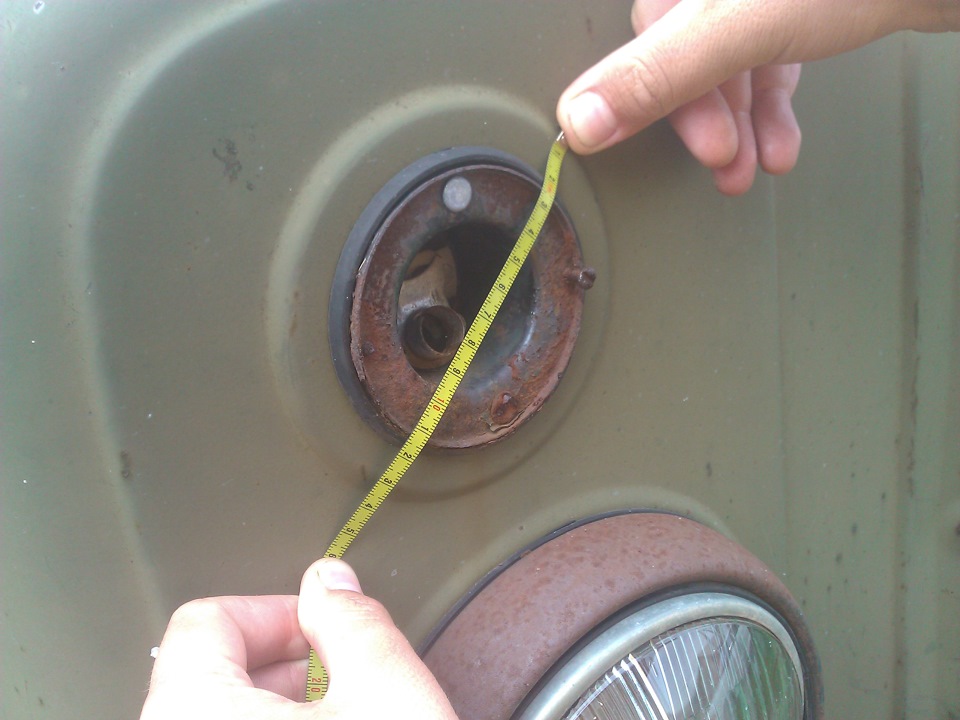

Попробовал сначала сделать из вакуумника 2108 и вырезанного из кабины Газона 53 места под поворотник ( его я хотел использовать для углубления посадочного места Лючка в заднем крыле), распилил пополам ВУТ, в руках покрутил, повертел — забросил куда подальше… не получится ничего хорошего из этого. Сопли наводить не хотелось.

Нужен хороший токарь!

Снял размеры с лючка, представил — как, что, куда… Набросал на листок бумаги…

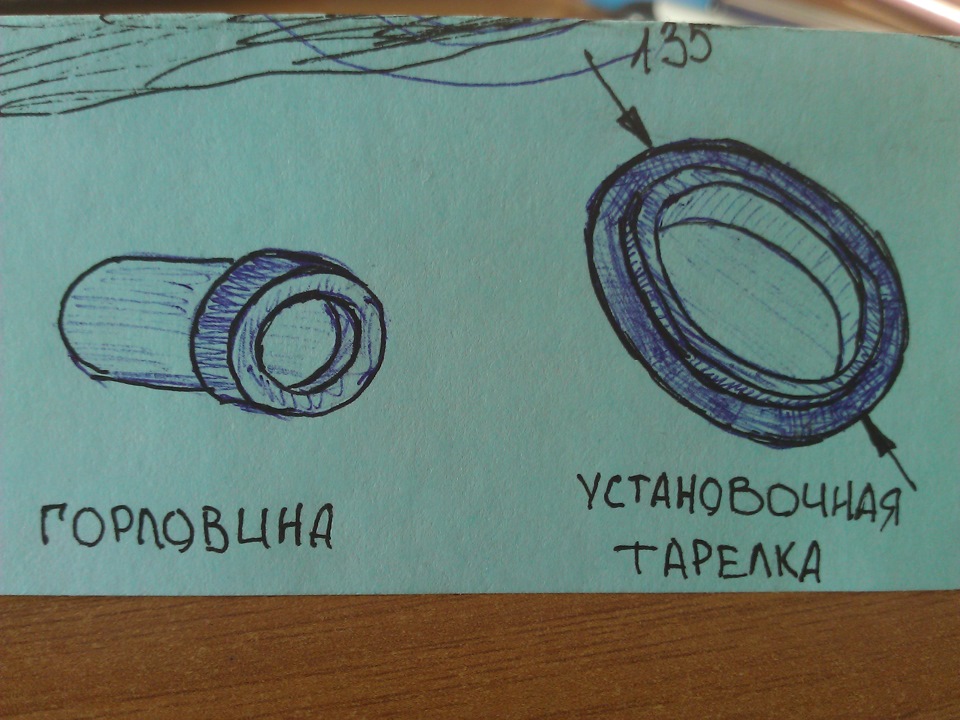

И вдруг подумал — а что, если ответную часть сделать из Двух деталей :
-посадочной тарелки — которая будет привариваться к крылу и углублять чуть лючок;
и
-горловины — в которой должна четко защелкиваться крышка лючка и должен держаться заправочный пистолет…

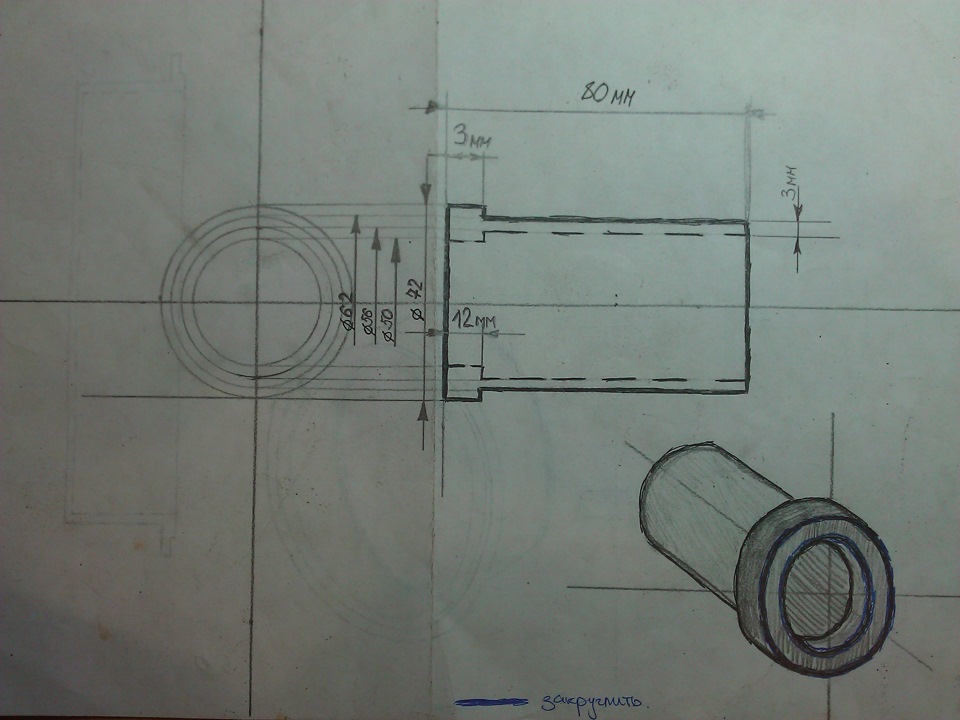

Снова штангель, снова карандаш на бумаге…

Мне не верилось, что всё прям четко работает и закрывается, ведь деталь не простая, центр лючка сделан со смещением 7-8 мм.( всё это я учел на чертеже).

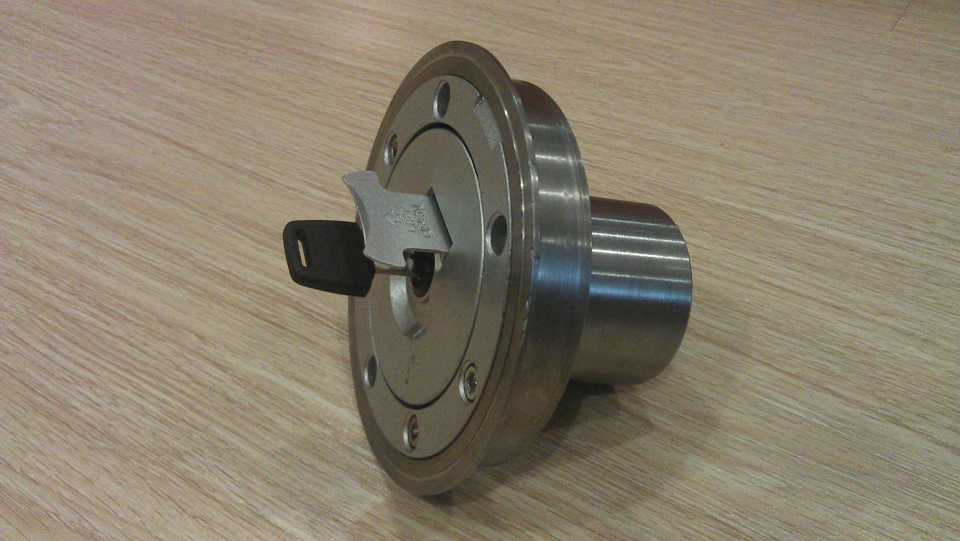

Прибежал к дяде Вите, взял его работу в руки, крутил, вертел, вставил лючек, закрывается, но крышка немного выпирает, примерно на 1,5мм в закрытом положении, попросил еще чуть снять(углубить горловину). Чуть углубил и всё стало ровненьно.
(За работу токарь взял 500 рублей)

Тут же понабежали мужики — токаря, фрезеровщики, кузнец и т.д. Спрашивают, а что это за «Диво» =) Зачем? Для чего? на девятке же есть крышка бака заводская… Трудно было им объяснить, но у меня на все эти вопросы один ответ — Захотелось так )
