Кунг на грузовик для отдыха своими руками
Строительство КУНГа (будки)
Каркас будки изготавливаем из стального профиля 20*20, по углам используем 20*40. Толщина стен везде 20 мм ( в дальнейшем утеплим пенопластом 20 мм).Используем окна от списанного автобуса, вместе с резиной-уплотнителем. Люк на крышу от этого же автобуса. Дверь делаю двухстворчатой, с одной створкой постоянно закрытой. Открывается только припогрузке крупных предметов, например снегохода. Сразу хочу предостереч многих от желания сделать будку повыше и подлиньше — это сильно скажется на проходимости и маневренности, высокая будет сильно раскачивать автомашину, длинная и тяжелая тоже влияет на ряд факторов маневренности и проходимости. Далее по моей конструкции: Крышу застилаю фанерой 9 мм с наружней стороны для того чтобы по ней при необходимости можно ходить, стоять, положить груз. Затем все покрываем жестью, я взял для этой цели крашенную жесть. Крепим ее с помощью заклепок, предварительно смазывая их силиконовым герметиком (гарантия от протекания через заклепки). Ближайший выходной буду утеплять стены пенопластом и обшивать фанерой.
УАЗ 3303 2011, 112 л. с. — тюнинг
Машины в продаже
Комментарии 24
Добрый день коллега построили мы тут с другом будку внутри посадили фанеру на саморезы наступили еще несильные морозы но саморезы отпотевают подскажите способ борьбы
Бруски деревянные монтируешь рядом с профилем. Изоляцию положил, потом зашивку в эти бруски и крепишь
Приветствую. Будка супер. Про высоту и длину ты прав. У меня в кузове будка от автоклуба, вес килограмм 600 получился, высота внутри будки 160см. Сильно опасаюсь теперь боковых наклонов, учитывая что мосты барс и резина 12.5. С санитаркой небо и земля. Ну зато комфорт как дома.
Подскажи, у тебя ведь база 2550, а не как на старых 2300? И какая длина кузова внутри?
И все таки какая высота будочки.
Привет Уазоводам, отличный домик, подскажи брат сколько ушло материала в метраже, спасибо.
отопитель- фен от вебасты или гидроника! вещь, пока сам не попользовался.
Решено радикально, установкой маленькой буржуйки.
то же неплохо. дрова в лесу всегда есть и топор покрепче.
отличная будка мне нравится подписался
Спасибо, забегу в гости.
КРАСИВО ПОЛУЧИЛАСЬ ИНТЕРЕСЕН ВЕС? А ПО ОТОПЛЕНИЮ МНОГО РАЗНЫХ ВАРИАНТОВ У МЕНЯ В БОРТОВИКЕ УПОМИНАЕТСЯ ОБ ОТОПИТЕЛИ!
Обязательно гляну про отопители, по весу пока незнаю, в таком состояние около 200-250 кг, сейчас утеплили и обшили тонкой фанерой внутри. Позже взвешаем.
Неплохо!
Но, сам себе противоречишь: не стоит делать будку высокой, а груз собираешься размещать даже на крыше.
Зря сделал такими узкими двери, Конечно жестче, но загрузить теперь сможешь не всё. Например, листы ДСП и прочий негабарит.
Зачем утеплять будку, если не собираешься перевозить в ней людей? С такой невысокой будкой не сможешь выполнить требования по оборудованию авто по перевозке людей.
Переднее стекло может быть выдавлено грузом, при торможении. Да, и не открыть его при движении: слишком сильно будет дуть. По этой же причине я отказался и от люка расположенного на крыше. Плюс ещё, при дожде, в него «задувает» воду не взирая ни на какие уплотнители.
Извини, не критикую, просто высказываю своё мнение., А будка, что её, потом можно будет и модернезировать…
Насчет высоты знаю не понаслышке, был опыт создания подобной будки. Что касается груза на крыше то это скорей редкая необходимость, если такая будет. Негабаритный груз в будке перевозится не будет, исключая снегоход, под ширину которого двери и сделаны. Будка для этого и делается съемной, чтобы при необходимости поставить или снять освободив кузов для грузов. По утеплению: будка будет использоваться и в холодное время года, с целью обогрева на охоте или рыбалке (по отопителю пока не решили). Люди в будке перевозится будут, требования особо не пугают (в лесу не спрашивают). Люк необходимость, на охоте без него никак. Протекать думаю не будет, по этой причине и был взят с автобуса, а не изготовлен кустарно. В целом будка изготовлена под определенные задачи, которым полностью соответствует. Эксплуатация покажет недостатки.
Неплохо!
Но, сам себе противоречишь: не стоит делать будку высокой, а груз собираешься размещать даже на крыше.
Зря сделал такими узкими двери, Конечно жестче, но загрузить теперь сможешь не всё. Например, листы ДСП и прочий негабарит.
Зачем утеплять будку, если не собираешься перевозить в ней людей? С такой невысокой будкой не сможешь выполнить требования по оборудованию авто по перевозке людей.
Переднее стекло может быть выдавлено грузом, при торможении. Да, и не открыть его при движении: слишком сильно будет дуть. По этой же причине я отказался и от люка расположенного на крыше. Плюс ещё, при дожде, в него «задувает» воду не взирая ни на какие уплотнители.
Извини, не критикую, просто высказываю своё мнение., А будка, что её, потом можно будет и модернезировать…
Извините за вклинивание в чужой диалог, но тема для меня актуальна, потому хочу спросить. Владимир, разъясните, пожалуйста (если можно) утверждение: «С такой невысокой будкой не сможешь выполнить требования по оборудованию авто по перевозке людей».
Все что нашел по этой теме в официальных источниках:
ПДД РФ статья 22 Перевозка людей
22.1. Перевозка людей в кузове грузового автомобиля должна осуществляться водителями, имеющими удостоверение на право управления транспортными средствами категории «С» (при перевозке более 8 человек, включая пассажиров в кабине, — категорий «С» и «D») и стаж управления транспортными средствами данной категории более 3 лет.
22.2. Перевозка людей в кузове грузового автомобиля с бортовой платформой разрешается, если он оборудован в соответствии с Основными положениями, при этом перевозка детей допускается только в исключительных случаях.
22.3. Число перевозимых людей в кузове грузового автомобиля, а также салоне автобуса, осуществляющего перевозку на междугородном, горном, туристическом или экскурсионном маршруте, и при организованной перевозке группы детей, не должно превышать количества оборудованных для сидения мест.
22.4. Перед поездкой водитель грузового автомобиля должен проинструктировать пассажиров о порядке посадки, высадки и размещения в кузове.
Начинать движение можно, только убедившись, что условия безопасной перевозки пассажиров обеспечены.
22.5. Проезд в кузове грузового автомобиля с бортовой платформой, не оборудованной для перевозки людей, разрешается только лицам, сопровождающим груз или следующим за его получением, при условии, что они обеспечены местом для сидения, расположенным ниже уровня бортов.
Основные положения оборудования автомобиля с бортовой платформой
Грузовой автомобиль с бортовой платформой, используемый для перевозки людей, должен быть оборудован сиденьями, закрепленными на высоте 0,3 — 0,5 м от пола и не менее 0,3 м от верхнего края борта.
Сиденья, расположенные вдоль заднего или бокового борта, должны иметь прочные спинки.
Заранее спасибо.
С уважением, Дмитрий.
Изготовление кунга
Здравствуйте уважаемые любители авто. Хочу рассказать Вам о постройке кунга для моего авто, с чего все это начиналось и как претворялось в жизнь.
Начал я наверное как и большинство людей сейчас, с просмотра различных вариантов в интернете, смотрел какие формы существуют, из чего сделаны. Больше всего мне понравились австралийские изделия. В Австралии вообще много автомобилей из Японии, так как там тоже левостороннее движение. MMC Canter там популярен и существуют множество вариантов.
Есть варианты, при которых кунг соединяется с кабиной при помощи гибкого и герметичного соединения. При таком варианте получается один объем, во всем автомобиле.
Мне было важно найти такой вариант, при котором бы не уменьшалась бы геометрическая проходимость, т.е. чтобы не сильно увеличивать свес кунга в задней части, определиться с оптимальной шириной и высотой, но в то же время получить в итоге не очень маленький кунг, в котором было бы комфортно жить 7-10 ней.
По ширине я решил делать 1,9м, высотой 1,8м, ту часть, которая выступает за габариты рамы автомобиля, я срезал снизу под углом, с тем чтобы она не цеплялась при резком подъеме или спуске. Также учитывая, что рама моего авто FG скручивается, решил сделать в задней части шарнир
заодно установили сзади электрическую лебедку
начали дальше формировать основу каркаса для кунга
передняя часть крепится к раме неподвижно
в итоге получилось вот так
в углах усилил уголками
Ну и начал формировать сам каркас автомобиля из прямоугольных труб 25х50мм
заднюю часть усиливал угловыми распорками
сделал проём в потолке для люка
впереди при изготовлении рамы кунга сделал закладные для воздушного фильтра, который перенес наверх
Вот так вкратце начиналась работа по кунгу.
Тюнинг кузова пикапа
Ранее мы публиковали заметку о тюнинге пикапов Тойота Хайлюкс, а так же заметку с тюнингом УАЗ Пикап.
Здесь же мы покажем Вам тюнинг для кузова пикапа.
Кунг для пикапа
Кунг позволяет в полной мере использовать весь полезный объем кузова и зачастую жесткий кунг является еще и основой багажника наверху.
Пикап с трехдверным кунгом и выкатной платформой
Вместительный кунг для Nissan NP300
Жилой модуль в кузов пикапа
Кузов тундры с кунгом и оригинальным креплением двух запасок
Пикап с кунгом и длинным багажником над кабиной и кузовом
Самодельный тентованый кунг на L200
Самодельный, открывающийся в три стороны кунг пикапа
Крышки кузова пикапа
Стильная крышка кузова Volkswagen Amarok
Самодельная крышка кузова из рифленого алюминия
Рольставни на пикап
Ролет в кузове пикапа
Подъемная крышка кузова на Л-200
Крышка кузова УАЗ Пикап
Поднимающаяся крышка кузова УАЗ Пикап
Пластиковая крышка кузова L200
Крышка кузова с замком на пикап Фиат Фулбэк
Крышка кузова Fiat Strada
Инструментальный ящик с замком в кузов пикапа
Жесткая трехсекционная крышка кузова
Жесткая двухсекционная крышка кузова Хайлюкс
Гибкая свертывающаяся крышка кузова
Дуги в кузов пикапа
Экспедиционный пикап с объемным кузовом и багажником сверху
Стильные дуги в кузов и крепление запаски
Пластиковая отделка кузова и дуги на пикапе мерседес
Дуги на кузов пикапа с палаткой на верху
Дуги и крепление груза в пикапе сеткой
Дуги безопасности и грузовые петли в кузове пикапа
Борт в виде лавки и дуги для перевозки длинного груза над кузовом
Отделка кузова пикапа
Зачастую в кузове пикапа устанавливаются различные багажные или инструментальные ящики, выкатные платформы для погрузки, ублиннители кузова и т.д.
Удлиннитель кузова пикапа Renault Oroch
Рундуки в кузове пикапа
Боковой органайзер в кузове УАЗ Пикап
Подсветка кузова пикапа Ford Atlas
Отделка кузова полимерным покрытием
Защита кузова пикапа полимерным покрытием Раптор
Большой органайзер в кузове пикапа
Боковые ящики для кузова пикапа
Выдвижной органайзер в кузове пикапа Тойота Тундра

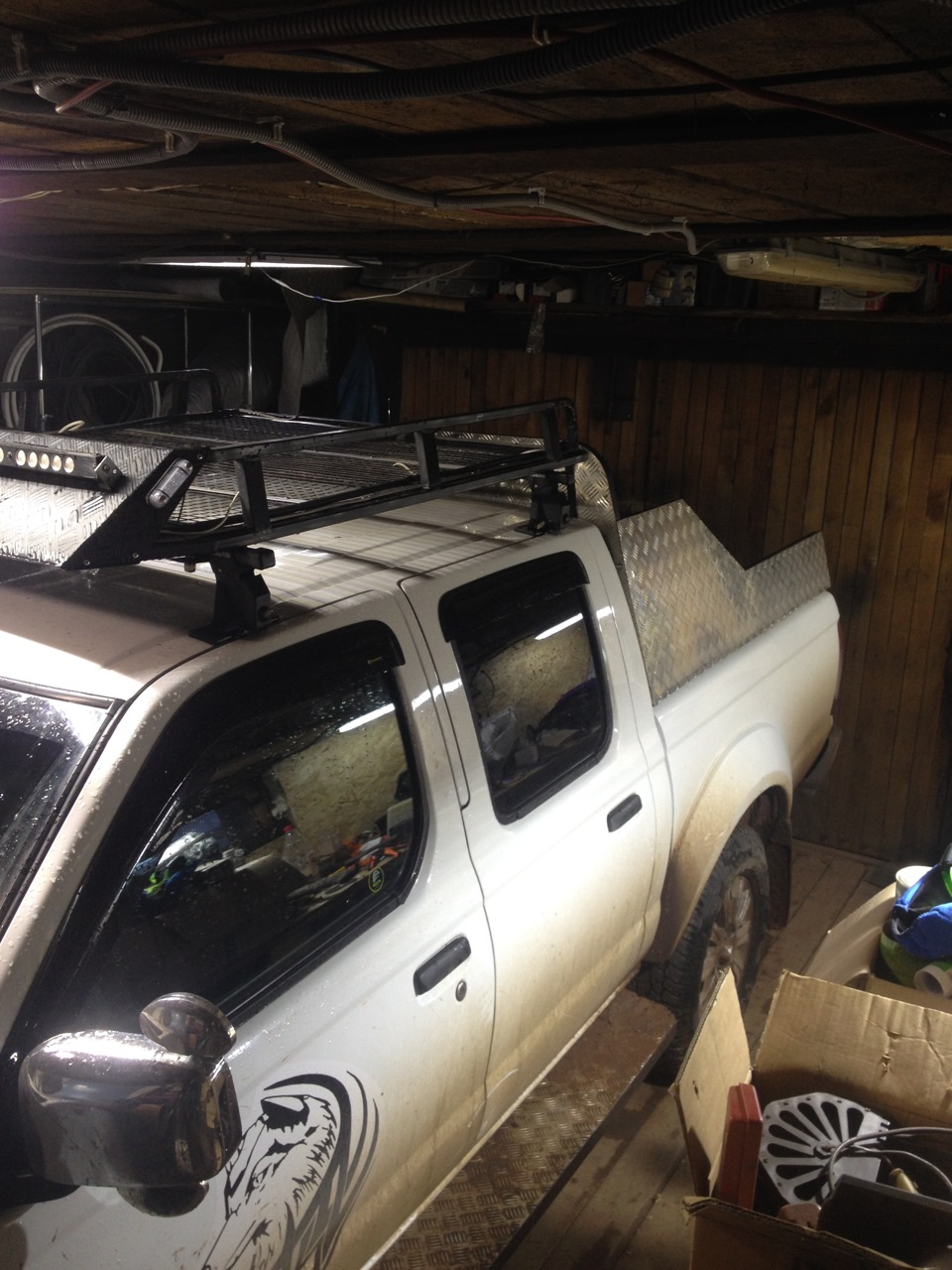

Самодельный кунг-кепка и дуга с бортами
Хотел сделать необычный кунг. Но чтоб машина смотрелась солидно его надо делать вровень с кабиной. Но это мало будет для груза. Решил поднять до уровня багажника. Также порой хотелось иметь борта по выше и чтоб на них нежалко было вставать.
Вот и появилась идея сделать кунг с отдельными бортами. Теперь его легко поставить даже одному. + С бортами вместимость гораздо больше. (В планах сделать съёмный тэнт сверху бортов).
Машина с салона шла без дуги. Это очень мешало нормально грузить и возить груз. К тому же было жалко ходить и класть на борта что-то.
И когда выбираешься в город, машину уже не оставишь без присмотра, если в кузове хабар.
Чтобы тоскать длиномеры, кунг надо было сделать вровень с багажником. (До этого для этой цели выступала кубовая ёмкость). Ещё напрягало что кузов низкий, и много не нагрузишь. Появилась мысль нарастить борта
и чтоб по ним можно было ходить и не жалеть.
Естественно фотографировать этапы я забывал в порыве страсти, поэтому что есть, то и выкладываю.
Минусы:
-Дугу надо было делать вровень с кабиной, а выступ делать на кунге.
-Кунг своим выступом должен садиться на дугу сверху. У меня на кунге(кепке) алюминий выступает и ложится на дугу. Велика вероятность его погнуть + негерметичность крышки при движении в дождь.
-Алюминий не обрамлён по контуру торцевым уплотнителем, аккуратней бы смотрелось. (Не нашел такого, весь Иркутск облазил)
-Заднюю крышку надо было делать во внутрь кунга, так герметичнее наверно было бы. У меня она накладная.
На тот момент думал такой уплотнитель проще будет найти.
Дуга сделана из профиля 30х30мм, сгибы прорезаны и проварены.
Кунг на ГАЗ 66 – для тех, кто знает толк в экстремальной езде
Кунг ГАЗ 66 – это неотъемлемый элемент автомобиля, предназначенного для путешествий и выездов на природу. Оснастив отечественную модель этой деталью, вы сможете перевозить гораздо больше вещей. К тому же, вся ваша поклажа будет транспортироваться в целости и сохранности.
1 Что дает водителю установка кунга?
Когда речь заходит о тюнинге ГАЗ 66, у многих специалистов возникают мысли по поводу полной переделки авто под экстремальные условия. Оно и понятно, ведь отечественная машина сама по себе обладает достаточной проходимостью и универсальностью. А если доработать некоторые детали подвески, то перед нами встанет мощный и агрессивный конкурент импортных внедорожников, практически ничем не уступающий им в основных характеристиках.
Похожие статьи
Среди россиян уже давно «вошло в моду» делать внедорожный тюнинг автомобиля, используя для этого различное навесное оборудование. Оно защитит кузов машины, водителя и его пассажиров. Но кто защитит их вещи? Ведь иногда нужно перевезти достаточно хрупкие предметы, которые при контакте с металлом кузова могут треснуть или сломаться. В таком случае на помощь придет кунг. Тюнинг авто с его использованием дает ряд неоспоримых преимуществ:
Не забывайте, что некоторые кунги позволяют перевозить не только вещи, но и пассажиров. Для этого достаточно сделать конструкцию немного выше и обустроить в ней скамейки. Помимо плюсов, кунг имеет один существенный недостаток. Он сделает машину тяжелее, что отразится на ее маневренности. Это необходимо учитывать при езде по бездорожью.
2 Самостоятельное изготовление и монтаж конструкции
Переоборудование отечественного автомобиля при помощи кунга может выполняться несколькими способами. Первый из них – это изготовление конструкции с металлическим каркасом, обшитым пенопластом и стеклотканью. Для работы потребуются такие инструменты:
Из материалов купите металлические листы, уголки и профили. Если запланированная вами конструкция будет иметь окна, их потребуется приобрести на заказ. Прежде, чем начать работу, советуем подготовить простой чертеж. В нем укажите размеры кунга, а также отметьте, какие материалы будут устанавливаться ниже и выше на кузове. После подготовки чертежа приступайте к созданию каркаса. Он должен быть достаточно прочным, из-за чего не советуем пользоваться пластиковыми деталями. Лучше всего применять стальные элементы.
Сделав каркас, установите его на кузов авто. Для этого просверлите отверстия и прикрепите стояки остова кунга закладными гайками. На следующем этапе нужно обшить конструкцию. Подойдет корабельный пенопласт, укрепить который поможет стеклоткань.
После монтажа листов готовую конструкцию можно покрасить. Дверь в задней части кунга можно взять от старого авто. Лучше всего покупать ее вместе с дверными петлями. Перед установкой не забудьте смазать последние солидолом. Так как кунг получился достаточно громоздким, демонтировать его в любой подходящий момент будет достаточно сложно. Тем не менее, снять конструкцию можно при помощи друзей, предварительно отвернув крепежные гайки.
3 Кунг из стеклопластика – нюансы создания своими силами
Многие любители экстремальной езды жалуются, что пластиковые кунги ненадежны из-за хрупкости самого материала. Однако если грамотно подойти к работе, то в результате удастся изготовить конструкцию, которая прослужит длительный период времени и будет достаточно легкой для монтажа и снятия. Для начала авто необходимо оклеить полиэтиленом. Оставьте только места, в которых будет крепиться конструкция. После этого в месте, где будет располагаться «подошва» кунга, уложите ламинат в качестве пола и нанесите пропитку из полимерной смолы и отвердителя.
Далее изготовьте деревянный остов. Для его более низкого расположения просверлите отверстия в кузове и закрепите каркас металлическими скобами. Если в кунге будут находиться люди, то конструкция должна располагаться как можно выше на кузове. Для более надежной фиксации каркаса деревянные панели закрепите калеными саморезами. Обшить остов можно при помощи пенопласта. Чтобы он надежно держался в пролетах, используйте клей.
Как только последний высохнет, удалите лишние части пенопласта ножом. Далее проделайте отверстие под дверь. После этого нанесите на обшивку смолу и дождитесь ее полного высыхания. Изготовить дверь можно из того же пенопласта, смазанного смолой. После установите петли и поставьте дверь. Зазор между ней и стенками дверного проема не должен превышать 1 см. В конце снимите полиэтилен и протестируйте кунг на устойчивость.
4 Как выбрать готовую модель – советы от водителей-экстремалов
Если тратить время неохота, то можно купить готовый кунг. Чтобы выбрать достаточно качественное изделие, советуем изучить советы водителей, знающих толк в экстремальной езде. Эксперты говорят обращать внимание на материал, из которого изготовлена конструкция. Лучше всего себя показывают изделия из стекловолокна марки SJS. Такие конструкции производятся в Германии и стоят немалых денег. Однако сроки их эксплуатации исчисляются десятками лет.
Если нет желания тратиться на столь дорогие кунги, можно выбрать хороший вариант из отечественной продукции. К примеру, отличным бюджетным выбором станут конструкции из алюминия. При покупке также обращайте внимание на метод крепления к кузову. Оптимальной станет фиксация без сверления отверстия в кузове. Такие кунги выпускаются с металлическими струбцинами. Помимо них, конструкция может комплектоваться специальными петлями.
