Листогибочная машина 3 х вальцовая и 6221 вес
И2222 Машина листогибочная трехвалковая для гибки листового металла
Схемы, описание, характеристики
Сведения о производителе трехвалковой листогибочной машины И2222
Станки, выпускаемые Славгородским заводом кузнечно-прессового оборудования КПО
Машина листогибочная трехвалковая И2222 симметричная с механическим приводом. Назначение и область применения
Ротационная трехвалковая листогибочная машина И2222 предназначена для гибки листового проката с пределом текучести бт = 250 МПа (25 кгс/мм²) в холодном состоянии в цилиндрические и конические обечайки с небольшим углом образующей конуса.
Станина листогибочной машины И2222 состоит из сварного основания и двух литых чугунных стоек. Стойки одновременно являются корпусами червячных редукторов и служат для подъема и опускания нажимного валка. К основанию станины крепятся опоры валков, электродвигатели привода, механизма откидывания опоры.
На выступающих из опор концах шеек нижних валков закреплены шестерни открытой зубчатой пары, входящей в зацепление с выходной шестерней редуктора привода.
Приводные валки приводятся в движение от электродвигателя через двухступенчатый редуктор и открытую зубчатую передачу.
Для удержания нажимного валка в наклонном положении при снятии правой шарнирной опоры и для установки его в наклонное положение имеется нажимная колонка.
Привод верхнего нажимного валка — от электродвигателя. Через редуктор, открытую зубчатую передачу и трансмиссионный валик движение передается на правый и левый червячные редукторы. При помощи механизма отводки кулачков муфта может отключать левый червячный редуктор, что дает возможность изгибать конические обечайки с небольшим углом образующей конуса.
Подъем и опускание верхнего валка осуществляются перемещением подъемных винтов с приводом от червячных редукторов.
Управление машиной И2222 — кнопочное с пульта.
Машина изготовляется с основными параметрами по ГОСТ 10664—63.
Машины листогибочные трехвалковые. Общие сведения
Синонимы: ротационная валковая листогибочная машина — roll sheet bending machine, roller sheet metal bending machine.
Процесс гибки деталей из листовых заготовок осуществляется на валковых машинах, в которых гибка происходит между тремя вращающимися валками, установленными в шахматном порядке. Преимущественно используются универсальные трех- и четырехвалковые листогибочные машины, но в отдельных случаях находят применение и специализированные машины.
Основным назначением универсальных листогибочных машин является гибка цилиндрических и конических обечаек и секторов. Гибка выполняется в холодном и горячем состоянии, причем горячая гибка используется для формовки только толстостенных заготовок.
Минимально возможный радиус изгиба равен не менее пяти- десятикратной толщине заготовки; с увеличением ширины заготовки предельное значение радиуса изгиба увеличивается.
При небольшом объеме производства универсальные листогибочные машины применяются также и для проведения других технологических процессов, как-то гибки сортового проката и труб, гибки листовых заготовок на малый радиус, местной штамповки и правки листовых заготовок.
Основными преимуществами универсальных листогибочных машин являются отсутствие необходимости в сменной технологической оснастке и большая их универсальность, благодаря чему применение этих машин экономически выгодно и при индивидуальном производстве.
Формообразование изделий на валковых листогибочных машинах происходит при одновременном перемещении заготовки между деформирующими валками и при её поперечном изгибе. Валки расположены обычно горизонтально. Выпускаются трёхвалковые машины с симметричным и асимметричным расположением валков (рис., а, б) и четырёхвалковые (рис., б). На валковых листогибочных машинах изгибают заготовки толщиной от 1 до 150 мм как в холодном, так и в горячем состоянии (при толщине листов св. 50 мм); скорость гибки 3-8 м/мин.
Машины листогибочные трехвалковые и четырехвалковые

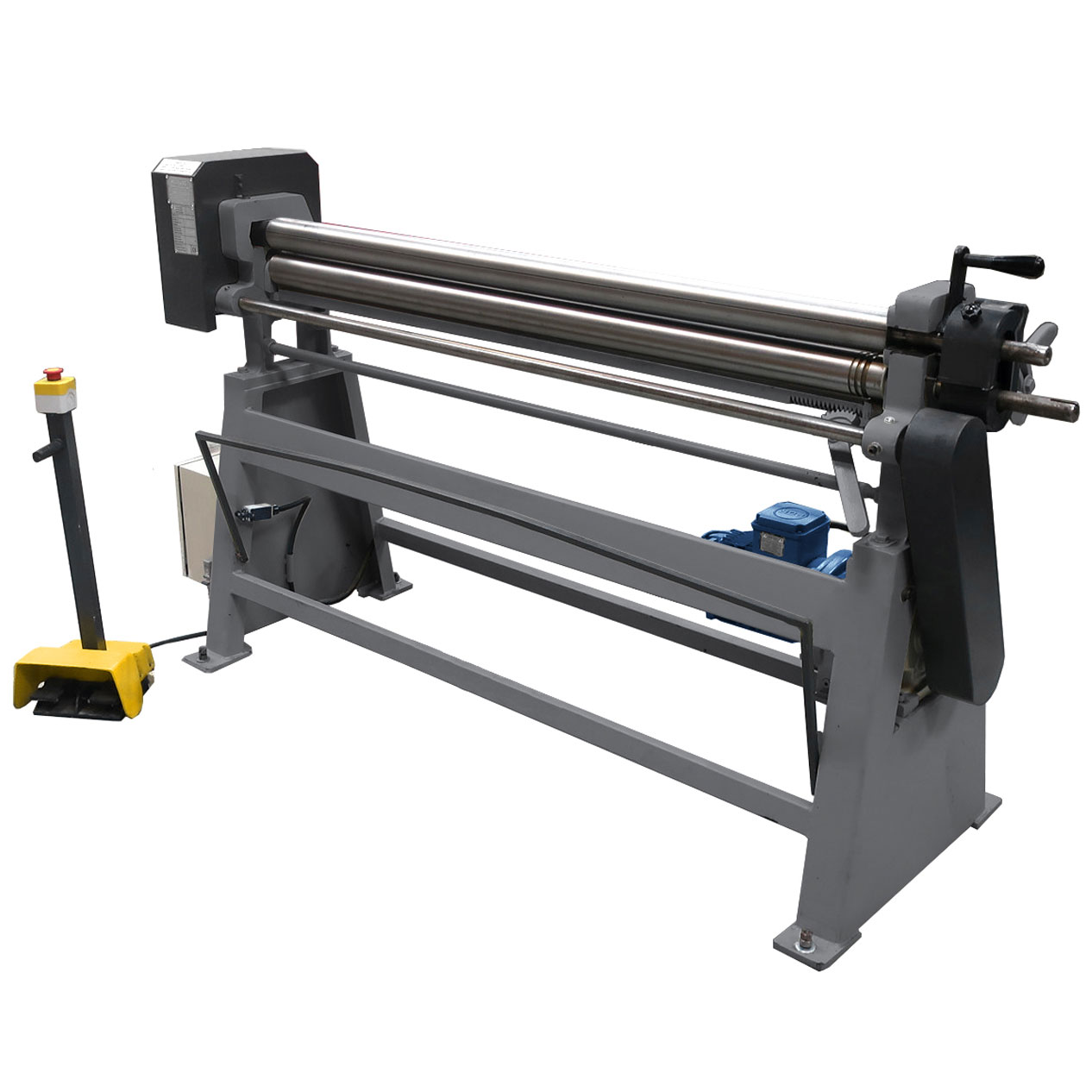

Машина листогибочная трёхвалковая ИБ2212
Машины листогибочные трехвалковые серии ИБ предназначены для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа( 25 кгс/мм.кв.) в холодном состоянии.На машинах допускается гибка конических заготовок из листового материала при их комплектовании соответствующим приспособлением. Размеры получаемых конических заготовок регламентируются технической документацией на машину. С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.Машина листогибочная трехвалковая модели ИБ2224 может быть изготовлена в комплектации с УЦИ или ЧПУ.
По Техническому Заданию заказчика машина листогибочная 3-х валковая модели ИБ может быть изготовлена с шириной до 3150 мм и толщиной гибки до 25 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой
Технические характеристики ИБ2212
| Наибольшая толщина изгибаемого листа из материала с пределом текучести σт=250 МПа (25 кгс/мм 2 ): | 1,5 |
| Наибольшая толщина изгибаемого листа при подгибке из материала с пределом текучести σт=250 МПа (25 кгс/мм 2 ): | 1,0 |
|   - при гибке, мм | 1,5 |
|   - при подгибке, мм | 1,0 |
| Ширина листа, мм | 1550 |
| Диаметр верхнего валка, мм | 75(130*) |
| Мощность главного электродвигателя, кВт | 1.1 |
|   - слева-направо, мм | 2110 |
|   - спереди-назад, мм | 700 |
|   - высота над уровнем пола, мм | 1160 |
| Масса машины, кг (без электрошкафа) | 420(700*) |
|   |
Стандартная комплектация ИБ2212
Дополнительные опции ИБ2212
Дополнительные опции ИБ2212
Машина листогибочная трехвалковая ИБ2212 Предназначены для гибки цилиндрических и конических заготовок из листового материала в холодном состоянии, а также для гибки сортового проката. Применяются в авто-, судо-, и приборостроении, сельскохозяйственном машиностроении и других отраслях народного хозяйства.
Листогибочная машина (Вальцы) ИБ2212Г
Комплект поставки машины листогибочной (вальцев) ИБ2212Г
Принцип работы листогибочной машины (вальцев) ИБ2212Г
Принцип работы листогибочной машины ИБ2212Г заключается в свободной гибке листа, помещенного между верхним и боковым валками. Конец листа заводиться до упоров, расположенных на заднем валке, ориентируя кромки листа параллельно образующей валка. Затем, перемещая боковые валки вверх, лист прогибают, вследствие чего участок листа под верхним валком получает пластическую деформацию изгиба. При вращении валков за счет сил трения между валками и изгибаемым листом, последний движется в направлении вращения валков, одновременно контактируя с роликом механизма автоматического останова и реверсирования валков. При выходе кромки листа с ролика автоматического останова, происходит отключение привода листогибочной машины ИБ2212Г с включением реверса вращения валков, тем самым заготовка перемещается в обратном направлении. При проходе через зону деформации участки листа получают последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки. Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов).
Управление листогибом ИБ2212Г осуществляется с общего пульта управления.
ИБ2212Г предназначена для гибки цилиндрических и конических заготовок из листового материала в холодном состоянии, а также для гибки сортового проката. Применяются в авто-, судо-, и приборостроении, сельскохозяйственном машиностроении и других отраслях народного хозяйства.
Установка и транспортировка ИБ2212Г
Транспортировка листогибочной машины (вальцев) ИБ2212Г осуществляется зачаливанием с помощью тросов. Она предполагает строгое следование схеме. Бочка верхнего валка, ограничивая перемещение тросов, обеспечивает надежность их фиксации. Длина тросов может быть равной (с целью размещения центра тяжести на одной оси с крюком), что обеспечивает устойчивое горизонтальное положение ИБ2212Г при транспортировке.
Транспортирование вальцев ИБ2212Г
Во избежание коррозии валки покрывают тонким слоем масла «Индустриальное И-50А» ГОСТ 20799-75.
Далее листогиб ИБ2212Г следует установить на фундамент. Точность работы вальцев ИБ2212Г зависит от правильности установки, поэтому положение листогибочной машины выверяется в двух плоскостях при помощи уровней в левой и правой частях его поверхности с учетом максимального отклонения 0,5/1000 мм.
Порядок регулировки параллельности валков ИБ2212Г
Подготовка к первоначальному пуску листогиба ИБ2212Г
Порядок работы листогибочной машины ИБ2212
С целью обеспечения необходимого скольжения материала между валками окалину с листовых заготовок перед гибкой необходимо обязательно удалить, а сам материал должен иметь постоянную твердость по всей его длине
Работа на машине листогибочной ИБ2212 производиться в следующем порядке:
Подгибка кромок листа на вальцах ИБ2212
Так как подгибка кромок листа осуществляется по ассиметричной схеме, возникают большие радикальные усилия, чем при симметричной схеме. По этой причине на вальцах ИБ2212 возможна подгибка кромок меньшей толщины.
Способы подгибки
Гибка конических обечаек на листогибе ИБ2212
Для гибки конических обечаек верхний валок устанавливают под углом к горизонту. Угол и величина перемещения опоры верхнего валка ∆h лев. получается из ниже приведенных соотношений между углом конуса и необходимыми радиусами гибки
Определение величины наклона верхнего валка листогиба ИБ2212
Д– максимальный диаметр конуса
d – минимальный диаметр конуса
L – длина образующей конуса
Smax,Smin– максимальный и минимальный радиус изгиба
hmax,hmin – максимальное и минимальное расстояние верхнего валка до плоскости боковых волков
∆h – радиус расстояние между валками
ε – угол наклона верхнего валка
L1 – расстояние между опорами верхнего валка
Дв – диаметр верхнего валка
Дб – диаметр боковых валков
Установка верхнего валка ИБ2212Г в положение для гибки конических обечаек:
Возврат валка в горизонтальное положение производится в обратной последовательности. При гибке конических обечаек на вальцах ИБ2212Г лист устанавливается с максимальным прилеганием вогнутой кромки меньшего диаметра заготовки усеченного конуса к упору приспособления для гибки конических обечаек.
ВНИМАНИЕ
ИБ2222В Машина листогибочная трехвалковая (вальцы) для гибки листового металла
Схемы, описание, характеристики
Сведения о производителе трехвалковой листогибочной машины ИБ2222в
Станки, выпускаемые Славгородским заводом кузнечно-прессового оборудования КПО
ИБ2222В Машина листогибочная трехвалковая симметричная с механическим приводом. Назначение и область применения
Основные параметры машины листогибочной трехвалковой ИБ2222В:
Ширина стола у вальцов ИБ2222В, как у большинства валковых машин, двухметровая. Этот размер ограничивает максимальную ширину изготавливаемых изделий.
Машина ИБ2222В применяется в судостроительнии, автомобильном, химическом, авиационном и общем машиностроении, и приборостроении, сельскохозяйственном машиностроении и других отраслях народного хозяйства.
Ротационная трехвалковая листогибочная машина ИБ2222В предназначена для гибки листового проката с пределом текучести бт = 250 МПа (25 кгс/мм²) в холодном состоянии в цилиндрические и конические обечайки с небольшим углом.
На машине ИБ2222В производится свободная гибка листа, помещенного между верхним и боковым валками. При перемещении боковых валков вверх лист прогибается, и, проходя через зону деформации (под верхним валком), участки листа получают последовательную, равномерную по длине остаточную кривизну. Изменение радиуса гибки обеспечивается различным положением боковых валков по отношению к верхнему.
Гибка листа на малые радиусы ограничивается силой сцепления приводных валков с изгибаемым листом и производится за несколько последовательных пропусков (проходов).
При производстве работ следует учитывать, что если процесс гибки будет работать с максимальной толщиной листа в 16 мм, то для выполнения подгибки данные вальцы не могут подгибать такой листовой материал. Так как для данной операции максимум толщины будет на 20% меньше максимальной толщины гибки. И равен 12 миллиметрам.
При выходе кромки листа с ролика автоматического останова происходит отклонение главного привода с включением реверса вращения валков, тем самым заготовка перемещается в обратном направлении.
Конструкцией машины ИБ2222В предусмотрена установка боковых валков на поворотных рычагах, что позволяет производить подгибку кромок листа с одной его установки.
Ось поворотных рычагов установлена в стойках станины. Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Кроме того, опора может перемещаться вниз. За счет получаемого наклона верхнего валка осуществляется гибка конических заготовок. Механизм регулировки боковых валков и механизм откидной опоры имеют индивидуальные приводы. Главный привод состоит из электродвигателя, клиноременной передачи и зубчатого редуктора.
При гибке сортового проката на верхний и боковые валки устанавливаются полукольца, соответствующие профилю сечения обрабатываемого проката. Машины комплектуются средствами механизации, обеспечивающими подачу рабочим листам на машину по переднему столу, поддержку обечайки при выполнении технологической операции, сталкивание обечайки механизмом съема изделия на приемный стол и подачу ее на последующие операции.
Режимы работы: наладочный и одиночные ходы.
Управление кнопочное, с поворотного пульта.
ИБ2222В Особенности конструкции машины
Станина состоит из сварной рамы из швеллеров (основания) и двух литых чугунных стоек. Стойки одновременно являются корпусами червячных редукторов и служат для подъема и опускания нажимного валка. К основанию станины крепятся опоры валков, электродвигатели привода, механизма откидывания опоры.
На левой стойке предусмотрены отверстия для крепления механизма съема изделия и приспособления для гибки конусов. Для удобства выгрузки готового изделия из рабочей зоны левая опора нажимного валка выполнена откидной.
На выступающих из опор концах шеек нижних валков закреплены шестерни открытой зубчатой пары, входящей в зацепление с выходной шестерней редуктора привода.
Боковые и верхний валки вращаются в сферических самоустанавливающихся подшипниках. Направление вращения боковых валков изменяется реверсированием электродвигателя.
Машина имеет два нижних (приводных) и один верхний (нажимной) валок, установленных в левой и правой стойках станины.
Верхний (нажимной) валок опирается одним концом на правую стойку, а другим на откидную опору, что позволяет снять обечайку с верхнего валка. Поворот откидной опоры — от индивидуального электродвигателя через предохранительную муфту, червячный редуктор и винтовую пару.
Для удержания нажимного валка в наклонном положении при снятии правой шарнирной опоры и для установки его в наклонное положение имеется нажимная колонка.
Привод верхнего нажимного валка — от электродвигателя. Через редуктор, открытую зубчатую передачу и трансмиссионный валик движение передается на правый и левый червячные редукторы. При помощи механизма отводки кулачков муфта может отключать левый червячный редуктор, что дает возможность изгибать конические обечайки с небольшим углом образующей конуса.
Подъем и опускание верхнего валка осуществляются перемещением подъемных винтов с приводом от червячных редукторов.
Боковые (нижние) приводные валки, совершающие прямое и обратное вращение, приводятся в движение от электродвигателя через двухступенчатый редуктор и открытую зубчатую передачу.
Конструктивная схема машины обеспечивает установку боковых валков на поворотных рычагах, что позволяет производить подгибку кромок листа с одной его установки.
Главный привод — от индивидуального электродвигателя. Через клиноременную передачу и червячный редуктор вращение передается ведущей шестерне, которая установлена на тихоходном валу редуктора.
Главный привод снабжен тормозным устройством (реле контроля скорости) для мгновенного останова электродвигателя.
Крайние положения боковых валков и откидной опоры ограничены конечными выключателями.
Привод перемещения боковых валков и привод наклона откидной опоры снабжены предохранительными муфтами, предотвращающими поломку машины при перегрузках.
При гибке сортового проката на верхний и боковые валки устанавливаются полукольца, соответствующие профилю сечения обрабатываемого проката.
Управление листогибочной машиной — кнопочное с отдельно стоящего пульта управления.
Режим работы толчковый (одиночные хода).
В комплект поставки входят: инструмент для гибки проката, комплект запасных частей, комплект инструмента и принадлежностей, руководство по эксплуатации.
По специальному заказу поставляются специнструмент и средства механизации:
Машины листогибочные трехвалковые (вальцы). Общие сведения
Синонимы: ротационная валковая листогибочная машина — roll sheet bending machine, roller sheet metal bending machine.
Процесс гибки деталей из листовых заготовок осуществляется на валковых машинах, в которых гибка происходит между тремя вращающимися валками, установленными в шахматном порядке. Преимущественно используются универсальные трех- и четырехвалковые листогибочные машины, но в отдельных случаях находят применение и специализированные машины.
Основным назначением универсальных листогибочных машин является гибка цилиндрических и конических обечаек и секторов. Гибка выполняется в холодном и горячем состоянии, причем горячая гибка используется для формовки только толстостенных заготовок.
Минимально возможный радиус изгиба равен не менее пяти- десятикратной толщине заготовки; с увеличением ширины заготовки предельное значение радиуса изгиба увеличивается.
При небольшом объеме производства универсальные листогибочные машины применяются также и для проведения других технологических процессов, как-то гибки сортового проката и труб, гибки листовых заготовок на малый радиус, местной штамповки и правки листовых заготовок.
Основными преимуществами универсальных листогибочных машин являются отсутствие необходимости в сменной технологической оснастке и большая их универсальность, благодаря чему применение этих машин экономически выгодно и при индивидуальном производстве.
Формообразование изделий на валковых листогибочных машинах происходит при одновременном перемещении заготовки между деформирующими валками и при её поперечном изгибе. Валки расположены обычно горизонтально. Выпускаются трёхвалковые машины с симметричным и асимметричным расположением валков (рис., а, б) и четырёхвалковые (рис., б). На валковых листогибочных машинах изгибают заготовки толщиной от 1 до 150 мм как в холодном, так и в горячем состоянии (при толщине листов св. 50 мм); скорость гибки 3-8 м/мин.
Машины листогибочные трехвалковые и четырехвалковые
ИБ2222В Общий вид машины листогибочной трехвалковой
ИБ2222В Расположение составных частей трехвалковой листогибочной машины
ИБ2222 Перечень составных частей трехвалковой листогибочной машины
* Для машин со средствами механизации
ИБ2222В Пульт управления трехвалковой листогибочной машиной
ИБ2222В Перечень органов управления вальцами
* Для машин со средствами механизации
ИБ2222В Кинематическая схема трехвалковой листогибочной машины
Схема электрическая принципиальная трехвалковой листогибочной машины ИБ2222В
ИБ2222В Способы подгибки кромок листового проката
I Подгибка кромок у прямого листа
II Подгибка кромок предварительно согнутого листа
ИБ2222В Порядок работы на машине при гибке цилиндрической обечайки
Т.к. подгибка кромок листа осуществляется по асимметричной схеме, то в этом случае возникают большие радиальные усилия, чем при симметричной схеме. По этой причине на машине возможна подгибка кромок меньшей толщины (см*табл.1).
При работе требуется большее внимание к правильности регулировки и установки заготовки в валках, а также наблюдение за перемещением заготовки в процессе гибки. После каждого перехода следует проверить параллельность кромки листа образующей валка.
Плоская заготовка должна быть предварительно исправлена т.к. наличие искривленности вызывает ее перекос и смещение торцовых кромок у обечайки.
Смещение кромок исправляется путем обратного перекоса обечайки в валках. Правка возможна, если обечайка согнута не полностью.
ИБ2222В Настройка машины для гибки конических обечаек
Для гибки конических обечаек верхний валок устанавливают в наклонное положение под углом ε к горизонту. Угол ε и величина перемещения левой опоры верхнего валка Δh лев. получаются из нижеприведенных соотношений между углом конуса и необходимыми радиусами гибки, (см.рис.28).
Угол при вершине конических обечаек (максимальный) составляет для машин:
Установку верхнего валка в положение для гибки конических обечаек производить в следующей последовательности:
ИБ2222В Наладка инструмента на гибку сортового проката
Где * размеры для справок:
Максимальные размеры сортового проката и Rmin минимальный радиус гибки:
ИБ2220В Машина листогибочная трехвалковая для гибки листового металла. Видеоролик.
Технические характеристики трехвалковой листогибочной машины ИБ2222В
| Наименование параметра | ИБ2222 | ИБ2222В |
|---|---|---|
| Основные параметры машины | ||
| Наибольшая толщина изгибаемого листа при бт = 250 МПа (25 кгс/мм²), мм | 16 | 16 |
| Наибольшая ширина изгибаемого листа, мм | 2000 | 2000 |
| Максимальный угол при вершине конических обечаек, град | 20 | 20 |
| Скорость гибки, м/мин | 7,7 | 8,5 |
| Наименьший радиус гибки, мм | 240 | 240 |
| Диаметр верхнего валка, мм | 270 | 270 |
| Диаметр боковых валков, мм | 260 | 260 |
| Электрооборудование и привод машины | ||
| Количество электродвигателей, кВт | 4 | 4 |
| Электродвигатель (главного) привода вращения боковых валков, кВт | 12,0 | 12,0 |
| Электродвигатель механизма наклона откидной опоры верхнего валка, кВт | 1,1 | 1,1 |
| Электродвигатели регулировки высоты боковых валков, кВт | 5,5 | 5,5 |
| *Электродвигатель привода механизма съема изделий (сталкивателя) (М5), кВт | 1,5 | 1,5 |
| *Электродвигатель привода поддерживателя обечайки (М6), кВт | 0,75 | 0,75 |
| Суммарная мощность электродвигателей, кВт | ||
| Габарит и масса машины | ||
| Габарит (длина х ширина х высота), мм | 4040 х 1490 х 1745 | 4040 х 1590 х 2096 |
| Масса, кг | 11495 | 8890 |
