Машина электромеханическая гибочная arcall cr 13

ARCALL CR 168 и 160 / TRE C

Гидравлический гибочный станок для стальных и алюминиевых профилей.

Станина выполнена из чугуна. Валы выполнены из закалённой стали, отшлифованы и установлены на конические подшипники. Валы приводятся в движение с помощью редукторного двигателя и зубчатых колёс из закалённой стали.

Станок может быть оснащён тремя разными системами управления.

Увеличение кривизны изгиба достигается с помощью двух нижних валков и гидравлических цилиндров. Имеются также боковые независимые правильные валки.

Одна скорость вращения в версиях CR160/1 и две в версии CR168 с числовым программным управлением. На панель управления, расположенной на отдельной консоли с колёсиками, в соответствии с действующими нормами, подаётся низкое напряжение.

Станок оснащён ЧПУ, состоящим из персонального компьютера с цветным монитором 14″ и дисководом для дискет 3.5”. Программа может работать в многопроходном режиме для выполнения одного радиуса или в однопроходном режиме с возможностью программирования до 12 различных радиусов гибки на одном профиле, то есть, позволяя выполнять сложные фигуры, такие как опущенные арки, многоугольники или эллипсы. В случае необходимости работы в ручном режиме электронная система управления может быть исключена.

Гидравлический двигатель: 12 НP, 220/380 V 50/60 Hz (9,2/5,5/3 Kw). Мотор коробки передач 220/380 V 50/60 Hz (7/3,7 Kw)
Габариты машины с упаковкой 203х175х145 см. Вес с упаковкой 3300 кг.
Габариты ЧПУс упаковкой 115х85х125 см. Вес с упаковкой 130 кг. Возможность гибки: стальные трубы квадратного сечения 140х140х4 мм; стальные трубы 150х5 мм, W 80-115 см2.

© 2019 Все права защищены законодательством РФ.
Продвижение сайта дизайн студия Vipro.

Источник

У вас есть вопросы? Мы с радостью ответим на них!

Используйте форму ниже, чтобы отправить нам Ваш вопрос или вам необходимо осуществить ремонтные работы.

CR 13

Оборудование

CR 13

Описание

Профилегибочный станок серии CR 13 ARCALL CR13 –R, CR130RH, CR131RH, CR130RHA, CR130RHAIM, CR138RCNCH, CR138RIM, CR138CNCHW, CR138RIMW

Гидравлический гибочный станок предназначен для стальных и алюминиевых профилей. Станина выполнена из чугуна. Три вращающихся вала выполнены из закалённой отшлифованной стали, установлены на конические подшипники и приводятся в движение с помощью редукторного двигателя и зубчатых колёс из закалённой стали. Машина может быть снабжена пятью различными блоками управления. Два боковых вала приводятся в движение при помощи гидравлических цилиндров. Кроме того, имеется одна скорость вращения в версии CR130/1RH, две в модели с ЧПУ CR138RCNCH и CR130RHA, 150 скоростей в модели CR138RIM и CR130RHAIM. Панель управления работает от тока низкого напряжения, как это предусмотрено нормативами и установлена на отдельной передвижной консоли.

Версия станка CR130RH

Станок снабжен пультом управления CM100, работает в многопроходном режиме, контролируется оператором, который управляет геометрией изгиба и подачей роликов, положение которых постоянно отображается на двух дисплеях.

Версия станка CR131RH

режиме и контролируется электронным микропроцессором,Станок снабжен пультом управления CN111, работает в многопроходном управляется вручную, полуавтоматически и автоматически, с возможностью остановки цикла работы для корректировки.

Программное обеспечение управляет однорадиусным или 3-х радиусным гибом, гарантируя точность повторения геометрии и возможность запоминания до 199 различных одно радиусным программ и 19 много радиусных.

Версия станка CR130RHА — CR130RHАIM

Станок снабжен пультом управления CN112, который позволяет осуществлять одно радиусные и много радиусные кривые. Осуществляет программирование в многопроходном режиме до 36 шагов программы и имеет 500 скоростей движения

внешних роликов. Программирование позиционирования гибочного вала с запоминанием и последующей автоматической подсказкой для разных радиусов. Осуществляет также один радиус в многопроходном режиме. Предусмотрен порт RS232 для связи данных между станком и персональным компьютером.

В модели CR130HAIM скорость вращения роликов регулируется и согласуется с радиусами: для узких радиусов скорость меньше, a для широких задается скорость более высокая.

Версия станка CR138RCNCH

Станок укомплектован ЧПУ CNC120. Программа дает возможность работать в много проходном режиме на одном радиусе или в однопроходном с возможностью программирования до 12 различных радиусов на одном профиле, управляя и автоматически просчитывая помимо 500 скоростей позиционирования гибочного ролика, как на входе так и на выходе, позволят выполнять сложные геометрии, такие, как низкие арки, многоугольники и эллипсы. Программное обеспечение обновляется и дополняется. ЧПУ также может быть отключено, если необходимо проводить гибку вручную.

Версия станка CR138RIM

Станок укомплектован ЧПУ CNC233, которое управляет многопроходным режимом с возможностью программирования 36 различных радиусов на одном профиле и автоматически контролировать 500 скоростей позиционирования гибочного ролика на входе и выходе.

Кроме того, контролирует и автоматически управляет скоростями движения роликов, позволяя реализовывать малые радиусы гиба и увеличивая скорость при осуществлении широких радиусов. Может работать и в многопроходном режиме на одном радиусе. Станок оснащен фотоэлектрическим датчиком начала цикла и автоматического считывая положения профиля.

Предусмотрено соединение с Интернетом.

Версия станка CR138CNCHW — ARCALL CR138RIMW

Windows ХР и состоит из персонального компьютера ЧПУ CNW 333 разработано для работы в операционной системе промышленного типа с жестким диском емкостью 40 Гб,

USB-портов и цветного монитора TFT размером 17”. ЧПУ CNW 333 может работать в однопроходном и многопроходном режимах и применяется на гидравлических станках, как со стандартными двухскоростными двигателями, так и с приводами с коррекцией скоростей, что позволяет управлять 4 рабочими осями с автоматическим расчетом скоростей.

Кроме функций, уже имеющихся в других версиях, ЧПУ предлагает простую и легкую систему программирования, изображение схем сборки, программирование до 36 радиусов и автоматический расчет позиционирования для новых радиусов гибки.

Все это облегчает программирование и выполнение операций. ЧПУ также предоставляет возможность работы с файлами в формате в DXF для получения выполняемой геометрии и работы в сети для связи с другими компьютерами и обмена данными.

Технические данные:

Технические возможности станка:

Источник

ARCALL CR 125-126 / TRE C

ARCALL CR 125 Н

Гидравлическая гибочная машина. Центральный вал приводится в движение гидравлическим поршнем, снабженным регулятором частоты вращения. В «ручном» варианте центральный вал запускается червячным винтом. Два боковых выпрямителя позволяют держать профиль в нужной позиции.
Мощность 2 НP.
Возможность гибки: стальные трубы квадратного сечения 40x40x2 мм.
Стальные трубы : 40х3 мм, W 2,5 ÷ 3 см³
Трехфазный мотор 220/380 V 50/60 Hz (1,5 Kw)
Мотор коробки передач 220/380 V 50/60 Hz (1 Kw)
Диаметр вала 30 мм
Скорость вращения роликов 8,5 об/мин.
Габариты машины (вертикальная версия) 710х950х1600 мм. Вес с упаковкой 330 кг.
Габариты машины (горизонтальная версия) 710х1400х1150мм. Bес с упаковкой 380 кг.

Гидравлическая гибочная машина имеет те же механические и гидравлические характеристики, что и модель CR 125 Н.
CR 126 HA представляет усовершенствованную версию CR 126, которая, кроме программирования выдвижения роликов, позволяет также контролировать прохождение заготовки, позволяя выполнять автоматически цикл гибки на основании предварительно заданных параметров.
Контроль двух осей, расположенных на клавиатуре (мембранной клавиатуре), с 32 кнопками и монитором LCD 4 x 20 позволяет запомнить до 100 программ. Достаточно один раз ввести необходимые параметры изгиба и CR 126H автономно отрегулирует и полностью автоматически выполнит изгиб.
Станок укомплектован контрольным прибором прохождения заготовки, который позволяет автоматически отслеживать гнутье в режиме многоразового прохода.
Мощность 2 НP.
Максимальная возможность гибки: стальные трубы квадратного сечения 40x40x2 мм.
Стальные трубы : 40х3 мм, W 2,5 ÷ 3 см³
Габариты машины: 710х950х1600 мм (вертикальная версия)
Габариты машины: 710х1400х1150 мм (горизонтальная версия)
Вес 330 кг. Мотор трехфазный 220/380 V 50/660Hz 1,5+1,5Kw

© 2019 Все права защищены законодательством РФ.
Продвижение сайта дизайн студия Vipro.

Источник

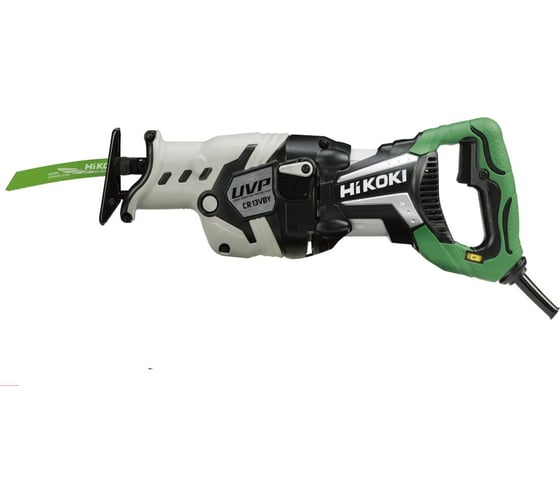

Сабельная пила Hikoki CR13VBY CR13VBYNSZ

Спишите до 6600 р. бонусами Начислим 164 бонуса

Сабельная пила Hikoki CR13VBY CR13VBYNSZ имеет два режима резки: прямая резка и сабельный рез.

Низкий уровень вибрации обеспечивает безопасную и комфортную работу.

Модель гарантирует высокую скорость резки при больших нагрузках.

Быстрая смена полотен одним нажатие кнопки позволяет экономить время.

Технические характеристики Hikoki CR13VBY CR13VBYNSZ

Мощность определяет скорость работы, интенсивность, силу воздействия на поверхность. Потребляемая мощность является неизменным показателем, это стоит учесть при работе от аккумуляторного источника тока, например, при ремонтных работах.

Правильное соотношение плотности, структуры материала и мощности устройства позволит избежать чрезмерных нагрузок на аппарат, устранит условия для выведения его из строя. Для мягких материалов малая мощность является предпочтительной наряду с рекомендуемым по условиям диаметром диска, высокая же может привести к браку в работе и деформации материала.

Наиболее эффективным является инструмент, у которого мощность меньше, а число ходов больше.

Данная характеристика определяет принцип крепления оснастки. Оригинальное крепление подразумевает возможность использования пилок только для конкретной модели, универсальное — полотна любых производителей.

Движение пильного полотна сабельной электропилы происходит возвратно-поступательным образом. В этом случае указание величины отражает амплитуду хода между движением вперед и назад.

Малая величина хода подразумевает, что двигаться пильное полотно будет чаще. В этом случае сложно достичь глубокого погружения в материал. Поэтому для работы с объемными и плотными изделиями рекомендуются инструменты со средней и большой амплитудой хода (например, для уже закрепленной доски, выреза в материале, распиловке металла)

Для быстрого разреза полотна малая амплитуда будет предпочтительной. Этот уровень характерен для работы с древесиной, нежели с металлом, так как металлы оказывают значительное сопротивление и могут нагреваться от интенсивности пропила.

Указание глубины распила древесины является рекомендацией производителя к эксплуатации инструмента. Указанная глубина является предельной для сабельной пилы при погружении в древесину.

Чем глубже может пильное полотно электроножовки войти в материал, там интенсивнее происходит распиловка. В этом случае помимо того, что сокращается время работы, образуется сравнительно большое количество древесной пыли и стружки, которые необходимо своевременно удалить. Большая глубина распила рекомендуется при обработке досок в труднодоступных местах, заготовок, в большой толщиной.

Сабельные пилы с малой глубиной распила древесины воздействуют на материал особенно деликатно и точно, но не подходят для того, чтобы быстро обработать большое количество объектов, а также для пиления изделий увеличенной толщины.

Металл является устойчивым к физическому воздействию материалом. Поэтому распилить его сложнее, чем древесину. Чем больше заявлена глубина распила у электроножовки, тем шире сфера ее применения – от листового металла до труб и тд.

Созданные для пиления металла большой толщины инструменты имеют оснастку повышенной прочности и устойчивый к нагрузкам двигатель. Это позволяет избежать выхода пилы из строя при соприкосновении с материалов.

Применять маломощную пилу с небольшой глубиной распила для сложных задач не рекомендуется, так как это может спровоцировать застревание пильного полотна и привести к поломке.

Замена полотен, в зависимости от модели пилы, может производиться одним из двух вариантов. Более традиционный способ, когда при помощи шестигранного ключа отворачивают винт на штоке, оснастка ослабляется, легко вынимается и заменяется. Второй способ — бесключевая замена оснастки. В таких пилах оснастка заменяется очень просто и быстро, благодаря конструкционным особенностям замка пилы, который по сути, является подпружиненным фиксатором. Полотно вставляется и фиксируется буквально одним движением, что значительно экономит время и усилия работающего.

По наличию маятникового хода сабельные пилы подразделяются на модели, у которых данная опция есть и те, у которых она отсутствует. Маятниковый ход осуществляется за счет отклонения и возвратно-поступательного движения ролика, на который опирается пилка. Опцию целесообразно использовать в том случае, если в работе приоритет отдается производительности, а не качеству, то есть для чернового распила. Однако, при этом заметно возрастает скорость работы, особенно при распиловке материалов значительной толщины. В зависимости от конструкции пилы, маятниковый ход может быть постоянным или регулируемым и иметь несколько позиций.

Ряд моделей электроножовок оснащен тахо-электроникой, которая поддерживает заданное число оборотов постоянным. Данная опция обеспечивает постоянную скорость работы инструмента (обороты не снижаются, даже в случае повышения нагрузки) и защищает двигатель инструмента от перегрузок.

Параметр веса ручного инструмента определяет, сколько силы пользователь должен будет приложить для перемещения устройства. В конечном итоге это значит, насколько будет уставать работник при эксплуатации пилы.

Вес зависит от габаритов и мощности электродвигателя техники – чем мощность выше, тем тяжелее материал, больше размеры двигателя и масса всего корпуса, а также от длины шины.

Тяжелыми пилами рекомендуется работать только специально подготовленным людям, имеющим навыки безопасного управления инструментом. Для домашней мастерской предпочтительны легковесные аппараты. Малый же вес определяет также и маневренность, плавность, естественность удерживания пользователем.

Благодаря показателю числа ходов можно определить, насколько быстро работает тот или иной инструмент, какое время придется затратить для вырезания отверстия, пиления или обработки каждого конкретного изделия. Он характеризует количество движений пильного полотна за единицу времени без учета сопротивления материала.

Исходя их этого, можно сказать, что устройства с большим числом ходов в минуту более интенсивно распиливают, быстрее выполняют резы. Инструмент с меньшим количеством ходов деликатнее обращается с заготовками и в меньшей степени подвергается износу от пиления. Самое меньшее количество ходов требуется для резки металлов, самое большое – для мягкой древесины и стружечных плит.

Пользователь может самостоятельно изменять интенсивность хода пильного полотна в зависимости от выполняемых задач.

Источник

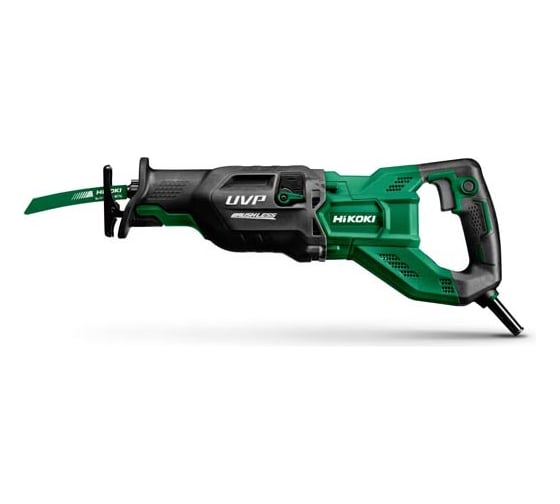

Сабельная пила Hikoki CR13VEY CR13VEYNSZ

Спишите до 10000 р. бонусами Начислим 249 бонусов

Сабельная пила Hikoki CR13VEY CR13VEYNSZ предназначена для распиловки древесины и цветных металлов.

Регулировка скорости помогает настроить инструмент под разные задачи.

Рифленая рукоять обеспечивает надежный хват и исключает скольжение рук во время работы.

Технические характеристики Hikoki CR13VEY CR13VEYNSZ

Мощность определяет скорость работы, интенсивность, силу воздействия на поверхность. Потребляемая мощность является неизменным показателем, это стоит учесть при работе от аккумуляторного источника тока, например, при ремонтных работах.

Правильное соотношение плотности, структуры материала и мощности устройства позволит избежать чрезмерных нагрузок на аппарат, устранит условия для выведения его из строя. Для мягких материалов малая мощность является предпочтительной наряду с рекомендуемым по условиям диаметром диска, высокая же может привести к браку в работе и деформации материала.

Наиболее эффективным является инструмент, у которого мощность меньше, а число ходов больше.

Данная характеристика определяет принцип крепления оснастки. Оригинальное крепление подразумевает возможность использования пилок только для конкретной модели, универсальное — полотна любых производителей.

Движение пильного полотна сабельной электропилы происходит возвратно-поступательным образом. В этом случае указание величины отражает амплитуду хода между движением вперед и назад.

Малая величина хода подразумевает, что двигаться пильное полотно будет чаще. В этом случае сложно достичь глубокого погружения в материал. Поэтому для работы с объемными и плотными изделиями рекомендуются инструменты со средней и большой амплитудой хода (например, для уже закрепленной доски, выреза в материале, распиловке металла)

Для быстрого разреза полотна малая амплитуда будет предпочтительной. Этот уровень характерен для работы с древесиной, нежели с металлом, так как металлы оказывают значительное сопротивление и могут нагреваться от интенсивности пропила.

Указание глубины распила древесины является рекомендацией производителя к эксплуатации инструмента. Указанная глубина является предельной для сабельной пилы при погружении в древесину.

Чем глубже может пильное полотно электроножовки войти в материал, там интенсивнее происходит распиловка. В этом случае помимо того, что сокращается время работы, образуется сравнительно большое количество древесной пыли и стружки, которые необходимо своевременно удалить. Большая глубина распила рекомендуется при обработке досок в труднодоступных местах, заготовок, в большой толщиной.

Сабельные пилы с малой глубиной распила древесины воздействуют на материал особенно деликатно и точно, но не подходят для того, чтобы быстро обработать большое количество объектов, а также для пиления изделий увеличенной толщины.

Металл является устойчивым к физическому воздействию материалом. Поэтому распилить его сложнее, чем древесину. Чем больше заявлена глубина распила у электроножовки, тем шире сфера ее применения – от листового металла до труб и тд.

Созданные для пиления металла большой толщины инструменты имеют оснастку повышенной прочности и устойчивый к нагрузкам двигатель. Это позволяет избежать выхода пилы из строя при соприкосновении с материалов.

Применять маломощную пилу с небольшой глубиной распила для сложных задач не рекомендуется, так как это может спровоцировать застревание пильного полотна и привести к поломке.

Замена полотен, в зависимости от модели пилы, может производиться одним из двух вариантов. Более традиционный способ, когда при помощи шестигранного ключа отворачивают винт на штоке, оснастка ослабляется, легко вынимается и заменяется. Второй способ — бесключевая замена оснастки. В таких пилах оснастка заменяется очень просто и быстро, благодаря конструкционным особенностям замка пилы, который по сути, является подпружиненным фиксатором. Полотно вставляется и фиксируется буквально одним движением, что значительно экономит время и усилия работающего.

По наличию маятникового хода сабельные пилы подразделяются на модели, у которых данная опция есть и те, у которых она отсутствует. Маятниковый ход осуществляется за счет отклонения и возвратно-поступательного движения ролика, на который опирается пилка. Опцию целесообразно использовать в том случае, если в работе приоритет отдается производительности, а не качеству, то есть для чернового распила. Однако, при этом заметно возрастает скорость работы, особенно при распиловке материалов значительной толщины. В зависимости от конструкции пилы, маятниковый ход может быть постоянным или регулируемым и иметь несколько позиций.

Ряд моделей электроножовок оснащен тахо-электроникой, которая поддерживает заданное число оборотов постоянным. Данная опция обеспечивает постоянную скорость работы инструмента (обороты не снижаются, даже в случае повышения нагрузки) и защищает двигатель инструмента от перегрузок.

Параметр веса ручного инструмента определяет, сколько силы пользователь должен будет приложить для перемещения устройства. В конечном итоге это значит, насколько будет уставать работник при эксплуатации пилы.

Вес зависит от габаритов и мощности электродвигателя техники – чем мощность выше, тем тяжелее материал, больше размеры двигателя и масса всего корпуса, а также от длины шины.

Тяжелыми пилами рекомендуется работать только специально подготовленным людям, имеющим навыки безопасного управления инструментом. Для домашней мастерской предпочтительны легковесные аппараты. Малый же вес определяет также и маневренность, плавность, естественность удерживания пользователем.

Благодаря показателю числа ходов можно определить, насколько быстро работает тот или иной инструмент, какое время придется затратить для вырезания отверстия, пиления или обработки каждого конкретного изделия. Он характеризует количество движений пильного полотна за единицу времени без учета сопротивления материала.

Исходя их этого, можно сказать, что устройства с большим числом ходов в минуту более интенсивно распиливают, быстрее выполняют резы. Инструмент с меньшим количеством ходов деликатнее обращается с заготовками и в меньшей степени подвергается износу от пиления. Самое меньшее количество ходов требуется для резки металлов, самое большое – для мягкой древесины и стружечных плит.

Пользователь может самостоятельно изменять интенсивность хода пильного полотна в зависимости от выполняемых задач.

Преимущества Hikoki CR13VEY CR13VEYNSZ

Этот товар из подборок

Комплектация

Информация об упаковке

Документация

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя
