Разгрузочно-штабелирующая машина (элеваторно-ковшовый разгрузчик вагонов) С-492КК модернизированный, был спроектирован и изготовлен Заводом Кранкомплект как современный аналог разгрузочно-штабелируящей машины С-492 и подобной машины «Хабибуллина» (разгрузчик ТР-2).
Элеваторно-ковшовый разгрузчик С-492КК предназначен для разгрузки из полувагонов сыпучих грузов таких как:
Принцип работы разгрузчика С-492КК
Портал разгрузчика двигается по рельсовому пути к краю полувагона, параллельно движению подвижного состава, в момент окончания движения полувагон находится непосредственно между опор портала разгрузчика, позиционирование осуществляется посредством ультразвукового датчика. После этого приводится в движение ковшевой элеватор, который плавно опускается в полувагон и за счет кругового движения ковшей, закрепленных на цепи, выгребает сыпучий груз из полувагона и передает его через приемный бункер на передаточный конвейер. Привод элеватора оборудован моментной муфтой, предотвращающей обрыв ковшей и повреждение металлоконструкции полувагона. С приемного конвейера груз попадает на отвальный конвейер и с его помощью складывается в штабель на месте хранения.
Разгрузчик полувагонов С-492КК состоит из основных частей:
Отличия модернизированного разгрузчика С-492КК от своего советского аналога:
Разгрузчик полувагонов С-492КК – это полноценная замена вагонопрокидывателю, при этом разгрузчик обеспечивает производительность выше, а затраты на приобретение и особенно на обслуживание, в сравнение с комплексом вагоноопрокидыватель + вагонотолкатель, меньше в разы.
Видео: разгрузчик полувагонов С-492КК
* Возможности производственных мощностей ООО «Завод Кранкомплект» позволяют производить различные виды подобного оборудования и металлоконструкции любой сложности и размеров согласно технического задания Заказчика.
Погрузочно-разгрузочные машины
Применение погрузочно-разгрузочных машин и другого оборудования при грузопереработке лежит в основе механизации погрузочно-разгрузочных работ. Выбор средств механизации определяется следующими факторами:
видом груза (насыпной, штучный, длинномерный) и его физико-механическими свойствами; типом транспортных средств; объёмом выполняемых работ.
Для выполнения погрузочно-разгрузочных, перегрузочных, укладочных работ с насыпными или тарно-штучными грузами применяют погрузчики периодического действия с различными грузозахватными приспособлениями, самоходные погрузчики непрерывного действия, специальные вагоноразгрузочные машины, которые осуществляют только разгрузку вагонов.
Все эти машины имеют индивидуальный привод (электрический, гидравлический или двигатель внутреннего сгорания).

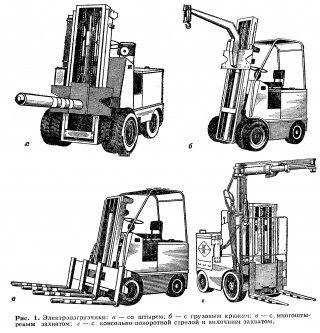

Электропогрузчики (рис. 1) обычно используют для выполнения погрузочно-разгрузочных работ в стеснённых условиях внутри складов, вагонов, контейнеров, на территории грузовых районов. Рабочим органом служит телескопическая рама, которая может наклоняться вперёд на 3° и назад на 8°. По раме перемещается каретка с вилами или другими грузозахватными устройствами — штырями, кантователями, крюками и т. п.

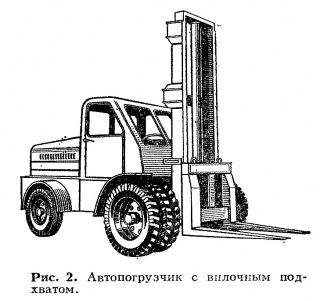

Для переработки грузов на открытых площадках применяются автопогрузчики грузоподъёмностью от 1 до 40 т (рис. 2).

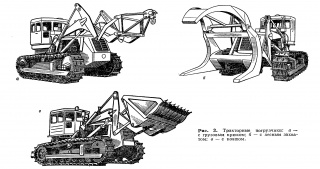

Тракторные погрузчики (рис. 3), оборудованные различными грузоподъёмными органами, используются для переработки широкой номенклатуры грузов: сыпучих (ковшом), круглого леса (лесным захватом), штучных грузов (монтажным крюком).

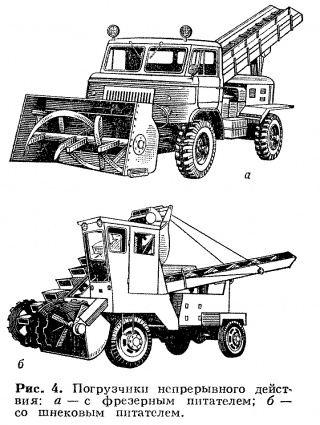

Погрузчики непрерывного действия (рис. 4) предназначены для погрузки сыпучих и мелкосыпучих грузов непрерывным потоком в вагоны, выгрузки грузов в штабели и отвалы, перегрузки грузов с одного вида транспорта в другой. Такой погрузчик на автомобильном, железнодорожном или гусеничном ходу имеет питатель, транспортирующий и отвальный конвейеры. Питатели выполняются в виде винтов, лопасти, ковшей, фрез, нагребающих лап, шаровых головок и др. В качестве транспортирующих устройств применяются скребковые, ленточные, винтовые конвейеры, многоковшовые элеваторы.
Вагоноразгрузочные машины используются в основном для разгрузки из подвижного состава грузов, перевозимых навалом. Для разгрузки крытых вагонов применяются машины периодического и непрерывного действия.

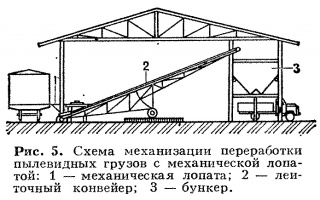

К машинам периодического действия относятся механические лопаты (рис. 5), скребковые и одноковшовые разгрузчики, которые производят разгрузку сыпучих грузов.
Машины непрерывного действия в винтовым, многоскребковым или другим рабочим органом используются для переработки как сыпучих, так и слёживающихся грузов (соль, минеральные удобрения, известь и т. п.).

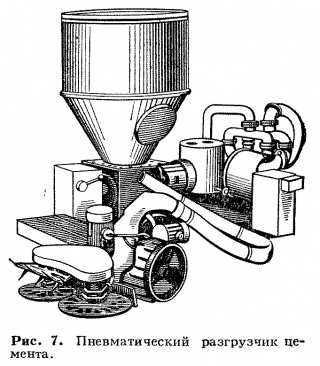

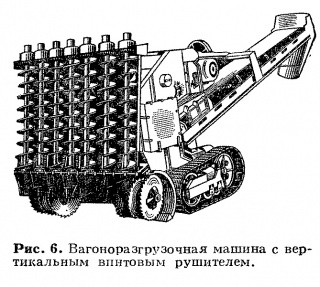

Погрузчиком с вертикальным винтовым рушителем (рис. 6) выгружают грузы, склонные к слёжванию; погрузчиком с навесным многоскребковым конвейером — зерно; пневморазгрузчиком — цемент (рис. 7).
Переработку руды, угля и других подобных грузов ведут машинами с подъёмным элеватором.
Основным средством разгрузки массовых грузов, перевозимых в крытых вагонах и полувагонах, является вагоноопрокидыватель. На разгрузке зерна используются специализированные инерционные разгрузочные машины.

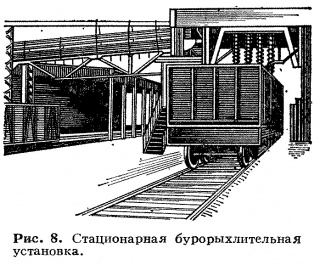

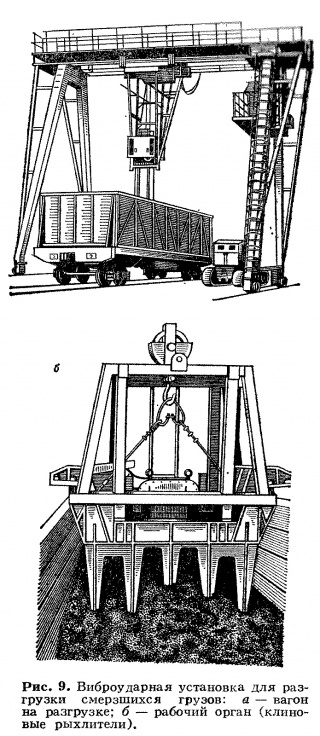

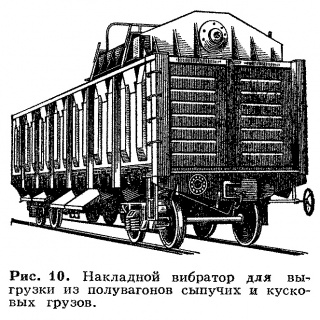

Пр перевозке грузов в различных климатических зонах происходит смерзание и слёживание грузов. Для восстановления сыпучести смёрзшихся грузов и очистки вагонов от остатков грузов применяются бурорыхлительные (рис.8), виброрыхлительные, виброударные (рис. 9) машины, которые состоят из портала и рабочего органа с приводом, подведённым к порталу. Разрыхлённый груз выгружается через люки полувагонов. Ускорению выгрузки способствуют накладные вибраторы (рис. 10), разрыхляющие груз, и вибраторы, применяемые для очистки вагонов от остатков сыпучих грузов.
машина для выгрузки сыпучих материалов из железнодорожных вагонов
Классы МПК:
B65G67/24 разгрузка сухопутных транспортных средств
Патентообладатель(и):
Хабибулин Шаукат Садыкович
Приоритеты:
Использование: изобретение относится к разгрузочным машинам и используется для выгрузки сыпучих материалов из железнодорожных вагонов. Сущность изобретения: рыхление смерзшихся сыпучих материалов производится ударниками, смонтированными внутри корпуса скребка. Каждый ударник подвешен на гибком тяговом органе и соединен со стержнем, который смонтирован на роликах и связан с пружинной планкой, удерживающей тяговый орган постоянно в натянутом состоянии. На стержне жестко посажен блок для периодического взаимодействия с кулачковыми колесами, которые жестко посажены друг напротив друга на двух параллельных приводных валах, связанных между собой парой зубчатых колес. 2 з. п. ф-лы, 19 ил.
Формула изобретения
1. МАШИНА ДЛЯ ВЫГРУЗКИ СЫПУЧИХ МАТЕРИАЛОВ ИЗ ЖЕЛЕЗНОДОРОЖНЫХ ВАГОНОВ, содержащая самоходный портал с подъемной рамой, несущей выгрузочный ковшовый элеватор, связанный с выносным и отвальным ленточными конвейерами, скребками с ударными и зачистными механизмами, отличающаяся тем, что ударный механизм смонтирован в корпусе каждого скребка и состоит из закрепленного на направляющих катках с подшипниками качения корпуса ударника, внутри которого смонтированы трубчатые штанги для взаимодействия с пружинами сжатия, а в нижней части корпуса скребка выполнено отверстие для хвостовика рабочего инструмента, который зафиксирован на корпусе скребка буксами и концевыми пружинами и смонтирован с возможностью взаимодействия с корпусом ударника, при этом последний посредством трособлочной системы связан со стержнем, который взаимодействует с направляющими роликами, закрепленными на раме привода ударного механизма, и соединен с пружинной планкой для обеспечения постоянного натяжения трособлочной системы, причем на указанном стержне жестко посажен снабженный ударопоглощающей резиновой прокладкой блок для периодического взаимодействия с кулачковыми колесами, которые жестко посажены друг напротив друга на двух параллельных приводных валах, связанных между собой парой зубчатых колес, при этом указанный рабочий инструмент выполнен в виде лома или лопаты.
2. Машина по п.1, отличающаяся тем, что ковшовый элеватор снабжен подвижной в вертикальной плоскости рамой, в верхней части которой закреплен привод указанного ударного механизма, а нижняя часть шарнирно связана с корпусом скребка и рычагами, которые смонтированы по обе стороны элеватора и кинематически связаны с гидроцилиндрами, смонтированными на металлоконструкции элеватора с двух его сторон.
3. Машина по п.1, отличающаяся тем, что она снабжена дополнительным порталом-штабелером, соединенным с основным порталом машины двумя боковыми фермами, при этом в верхней части дополнительного портала смонтирован реверсивный ленточный конвейер для приема транспортируемого материала с выносного ленточного конвейера машины, а по обе стороны от дополнительного портала смонтировано два поворотных в вертикальной плоскости отвальных ленточных конвейера.
Описание изобретения к патенту
Изобретение относится к машиностроению, в частности к машинам для выгрузки сыпучих материалов из железнодорожных платформ и полувагонов с люками и глухими кузовами.
Известна машина для выгрузки сыпучих материалов из железнодорожных вагонов, содержащая самоходный портал с подъемной рамой, несущей выгрузочный ковшовый элеватор, связанный с выносным и отвальным ленточными конвейерами, скребки с ударными и зачистными механизмами.
Однако в известной машине ударный механизм, выполненный в виде электрического или пневматического молотка, малопроизводителен и не отвечает требованиям длительного режима работы на разгрузке вагонов. Машина не приспособлена для увеличения объема выгруженного материала.
Техническим результатом является повышение надежности и производительности механизма рыхления смерзшихся сыпучих материалов и унификация машины для увеличения объема выгруженного материала.
Указанный технический результат достигается тем, что в машине для выгрузки сыпучих материалов из железнодорожных вагонов, содержащей самоходный портал с подъемной рамой, несущей выгрузочный ковшовый элеватор, связанный с выносным и отвальным ленточными конвейерами, скребки с ударными и зачистными механизмами ударный механизм смонтирован внутри корпуса каждого скребка и состоит из закрепленного на направляющих катках с подшипниками качения корпуса ударника, внутри которого смонтированы трубчатые штанги для взаимодействия с пружинами сжатия, а в нижней части корпуса скребка выполнено отверстие для хвостовика рабочего инструмента, который зафиксирован на корпусе скребка буксами и концевыми пружинами и смонтирован с возможностью взаимодействия с корпусом ударника, при этом последний посредством трособлочной системы связан со стержнем, который взаимодействует с направляющими роликами, закрепленными на раме привода ударного механизма и соединен с пружиной планкой для обеспечения постоянного натяжения трособлочной системы, причем на указанном стержне жестко посажен снабженный ударопоглощающей резиновой прокладкой блок для периодического взаимодействия с кулачковыми колесами, которые жестко посажены друг напротив друга на двух параллельных приводных валах, связанных между собой парой зубчатых колес, при этом указанный рабочий инструмент выполнен в виде лома или лопаты.
Помимо этого ковшовый элеватор снабжен подвижной в вертикальной плоскости рамой, в верхней части которой закреплен привод указанного ударного механизма, а нижняя часть шарнирно связана с корпусом скребка и рычагами, которые смонтированы по обе стороны элеватора и кинематически связаны с гидроцилиндрами, смонтированными на металлоконструкции элеватора с двух его сторон.
Кроме того, машина снабжена дополнительным порталом-штабелером, соединенным с основным порталом машины двумя боковыми фермами, при этом в верхней части дополнительного портала смонтирован реверсивный ленточный конвейер для приема транспортируемого материала с выносного ленточного конвейера машины, а по обе стороны от дополнительного портала смонтировано два поворотных в вертикальной плоскости отвальных ленточных конвейера.
На фиг. 1 изображена предлагаемая машина, вид спереди; на фиг. 2 вид по стрелке А на фиг. 1; на фиг. 3 вид по стрелке Б на фиг. 1; на фиг. 4 вид по стрелке В на фиг. 3; на фиг. 5 вид по стрелке Г на фиг. 4 на фиг. 6 разрез Д-Д на фиг. 4; на фиг. 7 разрез Е-Е на фиг. 4; на фиг. 8 вид по стрелке Ж на фиг. 4; на фиг. 9 разрез З-З на фиг. 5; на фиг. 10 разрез И-И на фиг. 5; на фиг. 11 разрез К-К на фиг. 5; на фиг. 12 разрез Л-Л на фиг. 5; на фиг. 13 разрез М-М на фиг. 5; на фиг. 14 разрез Н-Н на фиг. 8; на фиг. 15 разрез О-О на фиг. 9; на фиг. 16 разрез П-П на фиг. 15; на фиг. 17 машина с дополнительным порталом-штабелером; на фиг. 18 вид по стрелке Р на фиг. 17; на фиг. 19 схематический план прирельсового склада заполнителей бетона, оборудованного машиной с дополнительным порталом-штабелером.
Машина состоит из самоходного портала 1, подъемной рамы 2, на которой смонтированы многоковшовый выгрузочный элеватор 3 с выносным ленточным конвейером 4. На портальной раме 1 смонтирован отвальный ленточный конвейер 5. На опорных балках 6 и 7 портала 1 смонтированы механизмы передвижения машины 8 и 9. На подъемной раме 2 смонтирована подвижная в вертикальной плоскости рама 10. В верхней ее части смонтирован привод 11 ударного механизма для рыхления смерзшихся сыпучих материалов, состоящий из электродвигателя 12, муфты 13 и редуктора 14. На выходном валу редуктора жестко посажена звездочка 15. Рама 10 в нижней части на шарнирах 16 и 17 соединена с корпусом скребка 18 с подгребающей плоскостью 19.
Ударный механизм для рыхления смерзшихся сыпучих материалов состоит из ударника 20, выполненного из стального литья, катков 21 на подшипниках качения, смонтированных на стержнях 22, введенных с закреплением в боковые шпунтовые прорези с обеих сторон ударника 20 с посадкой на резиновую подушку 23, пружин 24 сжатия, трубчатых штанг 25, хвостовики 26 рабочих инструментов в виде лома 27, введенные в отверстия в нижней части корпуса скребка 18, фиксированные буксами 28 и концевыми пружинами 29, размещенные внутри и снаружи корпуса скребка, образующие по длине скребка, например, пять однотипных ударных механизмов. Тяговым органом для подъема ударника служит гибкая стальная лента 30 либо трос 31, жестко соединенный одним концом с ударником 20, другим концом со стержнем 32, протянутые по направляющим роликам 33-39, концевой планки 40, пружин 41, которые постоянно удерживают ленту 30 или трос 31 в натянутом состоянии, блока 43, жестко посаженного на стержне 32, состоящего из подвижной части 44, неподвижной части 45 и между ними ударопоглощающей резиновой прокладки 46, подшипников 47 и 48; приводного вала 49 с жестко посаженной на нем звездочки 50, зубчатого колеса 51, кулачковых колес 52-56, подшипников 57-58, приводного вала 59 с жестко посаженными на нем зубчатого колеса 60, образующими зубчатую пару колес 51 и 60, кулачковых колес 61-65. Звездочки 15 и 50 соединены между собой приводной цепью 66.
Возвратно-поступательное перемещение рамы 10 в вертикальной плоскости производится рычагами 67 и 68, смонтированные по обе стороны элеватора 3, кинематически связанные с гидроцилиндрами 69 и 70. Поворот скребка 18 вокруг его горизонтальной оси для подачи материала в ковши элеватора 3 производится гидроцилиндрами 71 и 72. Возвратно-поступательное перемещение скребка 73 и его поворот вокруг его горизонтальной оси при зачистке пола и бортовых стен вагона производится двумя гидроцилиндрами 74, расположенные на одной плоскости и смонтированные сзади элеватора 3. Дополнительный портал-штабелер 75, присоединенный к порталу 1 боковыми фермами 76 и 77 (слева не показаны)состоит из реверсивного ленточного конвейера 78, отвальных ленточных конвейеров 79 и 80, лебедки 81 и 82 для подъема отвальных ленточных конвейеров и механизмов передвижения 8 и 9, обеспечивающих одинаковую скорость передвижения порталов 1 и 75, противовесов 83 и 84. Ленточные конвейеры 5, 78, 79 и 80 для предотвращения сдувания ветром транспортируемого материала снабжены кожухами 85.
Машина работает следующим образом.
Включив в работу ковшовый элеватор 3, а в зимнее время и механизм рыхления смерзшихся сыпучих материалов, смонтированных в скребках 18 и 73, погружают их в кузов груженного вагона к его торцевой стенке. Ковшовый элеватор 3, разрыхляя и транспортируя материал, опускается не доходя до пола вагона 70-100 мм, затем машина двигается вдоль вагона, производит рыхление и транспортирование материала в штабель, одновременно производит зачистку кузова вагона. Ковшовый элеватор после разгрузки вагона поднимают и машину передвигают к разгрузке следующего вагона. Таким образом, машина с дополнительным порталом-штабелером 75, (см. фиг. 17, 18 и 19), передвигаясь по рельсовому пути 86, разгружает состав ж/д полувагонов и платформ с сыпучими и мелкокусковыми материалами, например, на прирельсовом складе заполнителей бетона (песка, щебня, гравия) и образуют штабели 87 и 88 выгруженного материала. Материал транспортируется ленточными конвейерами, расположенными в подштабельных траншеях 89-91 в конвейер 92 смесительного цеха 93.
Смерзшийся сыпучий материал разрыхляется ломами 27, по хвостовикам 26 которых наносит удары ударник 20 силой своей тяжести, равной G mg и плюс действия на ударник 20 суммарной силы пружин 24, равной F ma. Сила F возникает при деформации пружин 24 от сжатия их ударником 20 в момент его подъема на высоту h блоком 43. Кулачки кулачковых колес, противоположно жестко посаженные на одной плоскости друг напротив друга на двух параллельных приводных валах 49 и 59, периодически одновременно своими кулачками зацепляют блок 43 и двигают его поступательно на расстояние S h, затем кулачки выходят из зацепления и освобождают блок 43. Так происходит непрерывный цикл подъема и удара ударника 20.
Привод 11 рыхлительного механизма автоматически включается в работу в момент внедрения ломов 27 в толщу смерзшегося материала и отключается при поднятии вверх скребка. Механизм рыхления во избежание повреждения нижней части корпуса скребка от холостого удара ударника 20 снабжен концевым выключателем 42, автоматически отключающим привод 11.
Машина хабибуллина для разгрузки вагонов
4.5. Вагоноразгрузочные машины и устройства
Вагоноопрокидыватели предназначены для выгрузки из вагонов навалочных грузов. Как правило, полувагоны разгружаются путем поворота их относительно продольной оси на 170…175°, а крытые вагоны путем наклона относительно поперечной и продольной оси на угол до 50°. С экономической точки зрения применение вагоноопрокидавателей целесообразно в пунктах массовой выгрузки, если грузопоток составляет не менее 1 млн. т груза в год.
Торцовые вагоноопрокидыватели обеспечивают поворот вагона относительно поперечной оси на 50-70°. При этом груз высыпается через откидную торцовую стену вагона. Производительность их составляет 12…15 ваг./ч. Достоинством торцовых вагоноопрокидывателей является простота конструкции и высокая надежность.
Однако, они имеют большую энергоемкость из-за неуравновешенности поворотной платформы. Для разгрузки отечественных конструкций вагонов они не могут быть применены, так двери российских полувагонов открываются внутрь. Поэтому в нашей стране торцовые вагоноопрокидыватели не используются. Зато широко применяются построенные по их принципу автомобилеразгрузчики.
Роторные вагоноопрокидыватели имеют ротор, поворачивающийся относительно продольной оси, проходящей внутри контура вагона на 175°. Выгрузка производится в заглубленный приемный бункер. Боковые вагоноопрокидыватели поворачивают вагон на 160…170° вокруг продольной оси, проходящий вне контура вагона сбоку и значительно выше уровня рельса. Груз поступает в бункер, расположенный на высоте 4…7 м от уровня головки рельса. Роторные и боковые вагоноопрокидыватели получили в нашей стране для разгрузки полувагонов наибольшее распространение, из них на долю роторных приходится не менее 90%.
Комбинированные вагоноопрокидыватели служат для выгрузки из крытых вагонов легкосыпучих rpy зов, таких как зерно, доломит, магнезитовый порошок и т.п. Закреплений на специальной платформе вагон вначале поворачивают вокруг продольной оси и выгружают часть груза через открытую боковую дверь. После этого производят несколько торцовых наклонов платформы с вагоном в противоположные стороны. При этом весь груз высыпается через дверь в приемный бункер.
Теоретическая производительность таких опрокидывателей 8…10 ваг./ч. Однако на эксплуатационную производительность значительное влияние оказывают сыпучесть груза, степень разрыхления и размораживания его, способ зачистки от остатков груза и т.п. Большого распространения в нашей стране комбинированные вагоноопрокидыватели не получили.
4.5. Стационарный роторный вагоноопокидыватель
Привод состоит из двух электродвигателей, четырех колодочных тормозов, двух зубчатых редукторов и общего вала с ведущими шестернями. Вагоноопрокидыватель должен работать в комплексе с электротележкой-толкателем и маневровым устройством.
Груженые полувагоны подаются вагонотолкателем и устанавливаются на платформе внутри ротора вагоноопрокидывателя. В начальный период поворота ротора мост с вагоном смещается в сторону привалочной стенки до контакта с ней. При дальнейшем вращении ротора люлька под действием силы тяжести, направляемая роликами в криволинейных прорезях и кривошипными тягами, перемещается с вагоном к упорам вибраторов. В опрокинутом положении полувагон полностью опирается на вибраторы и привалочную стенку. После включения вибраторов остатки груза осыпаются со стенок и дна полувагона.
По окончании разгрузки порожний полувагон выталкивается из вагоноопрокидывателя и убирается маневровым устройством, а электротележка-толкатель подает и устанавливает на платформе следующий полувагон. Реальный срок службы вагоноопрокидывателя достигает 30 лет, изготавливаются они по индивидуальному заказу. Производством вагоноопрокидывателей с давних пор в России занимаются машиностроительный концерн «ОРМЕТО-ЮУМЗ» и ОАО «Сибэлектротерм», а в Украине – ОАО «Зуевский энергомеханический завод» и АО «Днепротяжмаш». Они предлагают рынку продукцию, представленную в табл.4.6.
Технические характеристики стационарных роторных вагоноопрокидывателей
Грузоподъёмность разгружаемых вагонов, т
Поворот ротора, град.
Параметры вагонов, разгру-жаемых в вагоноопрокиды-вателе макс., мм
длина по осям сцепок
Температура окружающей среды, °С
Габаритные размеры, мм
Суммарная мощность электродвигателей, кВт
В зимнее время даже при предварительном прогреве груза в тепляке в течение 6…24 ч груз из полувагона поступает на надбункерные решетки вагоноопрокидывателя (величина ячеек — 0,5 х 0,5 м ) двумя-тремя блоками (массивами), которые не могут пройти сквозь ячейки и образуют заторы на решетках. Для разрушения этих блоков созданы и могут поставляться в комплекте с вагоноопрокидывателями установки дезинтеграции смерзшихся грузов. Их производительность составляет 850…900 т/ч.
К передвижным роторным относятся вагоноопрокидыватели, у которых ротор расположен на передвижном мосту. Они позволяют вести выгрузку на линейном фронте большой вместимости, но из-за сложности конструкции и большой собственной массы применение их весьма ограничено. Разработана модернизированная конструкция передвижного мостового роторного вагоноопрокидыиателя для разгрузки грузов из полувагонов грузоподъемностью 63, 95 и 125 т.
4.6. Боковой вагоноопрокидыватель
Боковой вагоноопрокидыватель (рис.4.6) состоит из двух закрепленных на валу фигурных роторов 1, двух люлек, к которым на тягах подвешены платформы 2, двух электроприводов 3, каждый из которых включает в себя электродвигатель, тормоз, двухступенчатый редуктор и ведущую шестерню, находящуюся в зацеплении с зубчатым венцом, закрепленным на роторе и четырех опорных колонн с подшипниками. Частичное статическое уравновешивание всей системы относительно оси поворота достигается установкой контргруза 4. Существует ряд проектов боковых вагоноопрокидывателей. Например, ОАО «Сибэлектротерм» может изготовить вагоноопрокидыватель ВБС-93А с характеристиками, приведенными в табл.4.7.
Технические характеристики вагоноопрокидывателя ВБС-93А
Грузоподъемность вагона, т
Угол поворота, град.
Установленная мощность, кВт
Собственная масса, т
Габаритные размеры, мм
Существуют проекты обеспыливающих устройств с гидравлической и механической очисткой воздуха. Однако на практике гидрообеспыливание оказалось неэффективным как летом, так и зимой. В разработанных проектах обес-пыливающих установок заложен принцип укрытия зоны выделения пыли с отсосом из нее запыленного воздуха для предотвращения выбивания пыли через неплотности укрытия. Очистка отсасываемого воздуха осуществляется в циклонах. Они обеспечивают очистку воздуха до санитарной нормы. Циклоны могут устанавливаться при наличии места в здании вагоноопрокидывателя, либо снаружи.
4.5.2. Инерционные разгрузчики
Для выгрузки насыпных грузов из крытых вагонов применяются инерционные машины. Разгрузка вагонов происходит за счет плоскопараллельных колебаний их кузовов в вертикально-продольной плоскости. Под действием сил инерции, вызываемых внешними возбудителями, частицы груза перемещаются от торцовых стен к середине вагона. В поперечном направлении груз сдвигается благодаря небольшому наклону вагона в сторону открытой двери или люка.
Разработан ряд конструкций инерционных машин как отечественных, так и зарубежных. Реальное внедрение в России получили модификации машин, разработанные в разные годы ВНИИЖТом (рис. 4.7). Они применяются при выгрузке зерновых грузов, магнезитового концентрата, картофеля и некоторых других грузов.
Машина типа ИРМ-7 (рис. 4.7, а) имеет массивную балочную конструкцию: мост 1, опирающийся на две пары шарнирных рычажно-пружинных узлов 2, установленных на опорной раме 3. На мосту уложена рельсовая колея 1520 мм с возвышением одного рельса по сравнению с другим на 265 мм для обеспечения постоянного наклона кузова в сторону приемного бункера на 10°. Два подвижных зажима-упора 5 надежно закрепляют вагон за головки автосцепок, так что образуется единая система «мост-вагон», способная совершать колебания на упругих опорах 2. Система готова к колебаниям после уборки стабилизаторов 6.
4.7. Инерционные вагоноразгрузочные машины
В средней части под мостом помещен двухвальный электромеханический вибратор 4, который с помощью дебалансов, закрепленных на вращающихся валах, создает направленную продольную возмущающую силу. Для поддержания на необходимом для эффективной разгрузки уровне амплитуды перемещений и ускорений требуется задавать частоту вынужденных колебаний системы «вагон — мост» на упругих опорах близкой к ее собственной частоте. При этом затраты энергии на поддержание колебаний комплекса будут минимальными.
Когда дверь вагона открыта и убрано дверное заграждение, часть груза высыпается в приставленную к дверному проему воронку 12 отгрузочного конвейера. Затем включают возбудители колебаний, и вагон начинает перекатываться по рельсовому пути, а кузов — «галопировать» на собственном рессорном подвешивании. Воздействие на груз аналогично выгрузке на машинах ИРМ. Недостатки машин типа МИР состоят в дополнительных затратах энергии на преодоление сопротивления клиновых гасителей колебаний тележек вагона, а также в передаче вертикальных нагрузок на головки автосцепки, что требует их заклинивания.
Безмостовая машина на подвижных площадках типа МПП (рис. 4.7, в), также предложенная ВНИИЖТом, характеризуется односторонним приложением вынуждающей силы к кузову вагона. Разгружаемый вагон 13 надвигается по пути 14 на подвижные площадки 16 и 18, соединенные между собой длинной шарнирной тягой 17 и опирающиеся на парные наклонные рычаги 16 и 19. Он жестко соединяется с поперечной траверсой 20, оснащенной захватом и гидроцилиндрами, обеспечивающими сжатие поглощающего аппарата автосцепки. Внутри траверсы коробчатой конструкции размещен дебалансовый возбудитель колебаний с электроприводом.
Концы траверсы 20 входят снизу в обоймы 22, которые помещены между комплектами продольных пружин 23, заключенных в массивные опоры 21 по обе стороны рельсового пути, который имеет поперечный уклон 6° для выгрузки из крытых вагонов через один дверной проем в бункер 24, Машина универсальна, рассчитана на выгрузку насыпных грузов из вагонов различных типов, включая полувагоны, вагоны бункерного типа с центральной и боковой разгрузкой, а также платформы. С этой целью оборудованы боковые и подрельсовые бункеры. Нет ограничений и по длине вагона.
В комплекты оборудования инерционных вагоноразгрузочных машин включены гидравлические системы и системы энергопитания, устройства для открывания дверей, уборки хлебного щита (щитовыжиматели), автоматизированные системы управления и сигнализации. Каждая из них комплектуется конвейерными системами для отбора выгружаемого груза, в которые входят приемные бункеры или воронки, подбункерные конвейеры и конвейерные линии подачи груза на склад или в производственные цехи. При использовании машин для перегрузки в другие транспортные средства, например в автотранспорт, целесообразно использовать подвижные конвейерные системы с минимальными промежуточными емкостями, так как поток груза, выдаваемого из вагона, можно легко регулировать. Повторное включение привода колебаний требует не более 15—20 с. Управляет машиной один оператор. Характеристики машин приведены в табл. 4.8.
