Дрель родом из СССР
Всем привет.
Предыстория:
Был я ещё мелким, и когда мне что то нужно было просверлить, а домашний дрели по какой-то причине не было дома, я брал дрель у соседа. На тот момент я считал соседскую дрель верхом технического развития, даже думал что она импортная, а это была дрель нашего Конаковского завода «ИЭ-1202А», и имела две передачи.
Шло время, я вырос, переехал. С соседом тем связь не поддерживаем, но дрель запомнилась.
Далее встал вопрос о приобретении хорошей дрели с высоким крутящим моментом, железным корпусом редуктора, с подшипниками качения (шарикоподшипник), а не скольжения (втулка), такие дрели имеют минимальнейший осевой люфт патрона, а если не убитый подшипник, то вовсе никаких люфтов нет.
Посмотрел безударные импортные дрели, с двух скоростным редуктором, цены от 7к и далее. И тут я вспомнил про хорошо забытые наши, советские дрели. Начал штудировать авито.
Наткнулся на новую дрель ИЭ-1202А, цена назначена 1700р. Меня устраивало на 200%, позвонил, человек начал навязывать к ней насадку-перфоратор, с энергией удара 1Дж за ещё 400р. Перфоратор у меня есть, и мне нужна только дрель. Отдельно не в какую не соглашался, на вопрос, а что тогда объявление выложил толком разумного не отвечал ничего. Говорю 1800р и забираю, продавец согласился. Это был четверг, договорились, что в понедельник отправит. В пятницу получил сообщение, что дрель он не продаёт. Забил.
Не найдя ничего доброго из дрелей Конаковского завода, начинаю выбирать дрели с односкоростным редуктором и конусом морзе 1. Кто родом из СССР и хоть раз что то делал руками, тот поймёт.
Вот фото:
Дрели с высокой мощностью и высоким крутящим моментом, не убиваемые. Из минусов — хрупкий корпус, тяжелые. Но такие дрели не для ювелирной работы, а для сверления толстых материалов свёрлами большого биаметра.
Нахожу вариант в Тамбове, новая дрель, в коробке, с регулировкой оборотов. Цена 1450р. Звоню, первое впечатление — продавец бухарик. Разговаривает на отвали, еле ворочая язык. Договариваюсь что отправит. Проходит время, известий нет. Снова звоню, говорит что позже отправит. Жду. Вновь звоню, готовый уже послать его, и разговариваю совершенно другим тоном, а продаван мне говорит, что на складе не обнаружил дрели), видимо кто то до него её продал))).
Ладно, пёс с этими дрелями, не везёт думаю мне на них. Беру и заказываю Makita DP4010 с 220 вольт. Психанул так психанул называется, минус 6 тыс из бюджета на гараж. Заранее скажу, дрель отличная! Рекомендую!
И сидя на работе, от делать нечего, открыл авито, думаю, может чего подвернётся. И был прав! Подвернулась дрель ИЭ-1202А, за 200р в Красноярске. Думаю раз цена такая маленькая, значит якорю или статор витканутые, звоню и спрашиваю на счёт повышенного искрения в области коллектора (щёток), и горения дуги. Кто сталкивался с этим, тот поймёт о чём я сейчас. Автор говорит, что не понимает о чём я), но может сходить в гараж и снять видео как она работает. Потом отправить мне видео, и если устроит, он пойдёт в гараж, заберет её и отправит мне почтой. Вот тут то меня удивило, 200р да ещё такие неудобства продавцу!
Видео получил, работает нормально. Беру, только цену не 200р, а 300р, сам я предложил, что бы хоть как то компенсировать продавцу неудобства.))
Ровно 7-8 дней и она у меня:
Патрон под замену. Об этом продавец честно написал на авито. Включение показало, что подшипники якоря скорее всего под замену.
Далее разобрал дрель до винтика, всё отмыл, заменил подшипник на якоре со стороны крыльчатки, со стороны коллектора подшипник был в идеале, ограничился запрессовыванием смазки.
Советская дрель ИЭ-1022ВУ2
Микаэл написал :
у меня комплектный с дрелью клин относительно мягкий,по крайней мере свободно гнется
cпасибо, я вместо клина пользую обрезок листового металла, подобранный около гильотины
INVERTED написал :
Немного доработав, получаем конкурента современным пукалкам
а не подскажете маркировку кнопки?
урфин джус написал :
а не подскажете маркировку кнопки?
Дрель Ростовская, который на Дону. Родная ручка-силуминовая трубка с резьбой на которую насажена мотоциклетная резиновая ручка (левая) А выключатель-БУЭ-6 (Блок Управления Электронный) 6-ампер лучше. Ручку можно и не изолировать-там двойная защита двигателя от поражения током.
Tipchic написал :
Интересная закономерность на основе двух дрелей.
Подшипники в хлам, смазки в редукторе нет, однако шестерни как новые, якорь в порядке.
В совке странная промышленность была. )
Там двигатель то 12 000, чего бы подшипникам дохнуть?
в них всего пять шариков и не одной крышки. ГПЗ,оно и есть гпз.
Tipchic написал :
В совке странная промышленность была. )
Там двигатель то 12 000, чего бы подшипникам дохнуть?
Вы про обороты?
подшипники гппз маде ин усср. якорь уже стал тереть статор.
думаю, что подшипники гуано
Раз это система то так оно и есть.
Меня вообще все советское вгоняет в ужас.
Будь то бензопила или стиральная машина. )))
Советских пылесосов разобрал штук 8.
У всех картина одна. Щетки как новые, якорь как новый. А подшипники разбиты так, что внутренняя обойма из внешней вытаскивается руками.
Пылесос LG по примерным подсчетом отгонял уже 600 часов. Двигатель как новый, только корпус и все пластиковые детали уже пришли в негодность. Люфт шланга в сочленении с корпусом пара миллиметров, но присасывается когда пылесосишь.
snowdog написал :
в них всего пять шариков и не одной крышки. ГПЗ,оно и есть гпз.
в моей шарики закрыты с одной стороны мет крышками
песок — неважная замена овсу литолу
да, внутри вся в литоле на котором слой пыли ВЕЗДЕ ВНУТРИ, кроме задней ручки
они не разбиты,они такие и есть. особенность конструкции.
snowdog ; Ну да конечно. Люфт в миллиметры и раздробленные шарики. Благодаря советскому пылесосу я узнал что шарик можно расколоть на две половинки. Долго у меня лежал, но потерялся.
Tipchic написал :
Люфт в миллиметры и раздробленные шарики.
Там подшипники радиально-упорные, потому и
Tipchic написал :
внутренняя обойма из внешней вытаскивается руками.
snowdog написал :
особенность конструкции.
Наркоманы штоле?
Что за подшипники такие с разломанными шариками и кусками латунного сепаратора? Самые обыкновенные радиальные там стояли. Другие не зачем. Совершенно симметричные.
Tipchic написал :
Самые обыкновенные радиальные там стояли.
Вот наркоманы видимо их и поставили.
Tipchic написал :
Что за подшипники такие с разломанными шариками и кусками латунного сепаратора?
По обломкам что там остались было видно что обоймы симметричные.
И вал можно было протолкнуть в обе стороны с одинаковым успехом. И так было на всех разобранных пылесосах.
При попытке сдернуть съемником подшипник он вываливался оставляя внутреннюю обойму насмерть посаженную на ротор.
От такой вибрации даже ломались алюминиевые крыльчатки.
snowdog написал :
в них всего пять шариков и не одной крышки. ГПЗ,оно и есть гпз.
Да уж неважные подшипники, через 20-30 лет вскрываешь-люфт в подшипниках! А по госту, 77г кажись, с внутренней стороны двигателя должны быть закрытые.
Falkon58 ; так оно и есть: люфт и закрытые со стороны ротора (оба )
Olegych написал :
А если собрать все советские электроинструменты, дожившие до наших времён и все импортные тех же лет, так не известно, которая куча больше будет.
На эту тему есть такая статья: «Программируемое старение вещей».
» >
Не со всем соглашусь, но, в целом, верно. ПМСМ.
По случаю прикупил дрель ИЭ-1022АУ2 1978 г.в. В комплекте с патроном. Работает,но что то мне подсказывает о близкой кончине подшипников.Вскрывать не буду,так как дома нет условий.Поэтому прошу помощи с размерами или номерами подшипников в ней стоящих.Может кто знает.Так же интересует инфа по щёткам.Родные наверняка не продаются,а как выйти из положения? Весной на даче переберу.
Заранее благодарен!
По размерам подшипников не скажу, а вот щетки там 5х8 с клеммой под «болтик» они есть в продаже.
Джек написал:
По случаю прикупил дрель ИЭ-1022АУ2. Работает,но что то мне подсказывает о близкой кончине подшипников.Вскрывать не буду,так как дома нет условий.Поэтому прошу помощи с размерами или номерами подшипников в ней стоящих.Может кто знает.Так же интересует инфа по щёткам.Родные наверняка не продаются,а как выйти из положения? Весной на даче переберу.
Донкий Хот написал:
По размерам подшипников не скажу, а вот щетки там 5х8 с клеммой под «болтик» они есть в продаже
Попутали с 1035. На 22ой совершенно другие. И без болтиков, быстрее, со шляпкой.
Джек написал:
По случаю прикупил дрель ИЭ-1022АУ2. Работает,но что то мне подсказывает о близкой кончине подшипников.Вскрывать не буду,так как дома нет условий.Поэтому прошу помощи с размерами или номерами подшипников в ней стоящих.Может кто знает.Так же интересует инфа по щёткам.Родные наверняка не продаются,а как выйти из положения? Весной на даче переберу.
Донкий Хот написал:
По размерам подшипников не скажу, а вот щетки там 5х8 с клеммой под «болтик» они есть в продаже
Попутали с 1035. На 22ой совершенно другие. И без болтиков, быстрее, со шляпкой.
Огромное спасибо!А какой то предпочтительный производитель этих подшипников имеется? Хочется один раз поменять и надолго забыть про них.Так как использование дрели крайне эпизодическое,то хватит надолго.Подшипники по всей видимости вот эти:
Щётки посмотрел.Стоят свежие.Но не под болт,а со шляпкой.
Всем огромное спасибо!
Электрогайковерты в общем и в частности ИЭ-3115
Люблю электроинструмент — с ним проще, ломается в 95% случаев ротор, питание хоть от инвертора с аккумулятором, хоть от генератора. Можно наверное даже постоянным напряжением — не пробовал. Не то что пневмоинструмент — и давление и производительность ему нужны, ещё и лопатки закисают. Хотя дешевле конечно.
Сначала купил за 3000 гайковерт ИЭ-3113А но он только на закручивание. Сдал, наверное, зря…

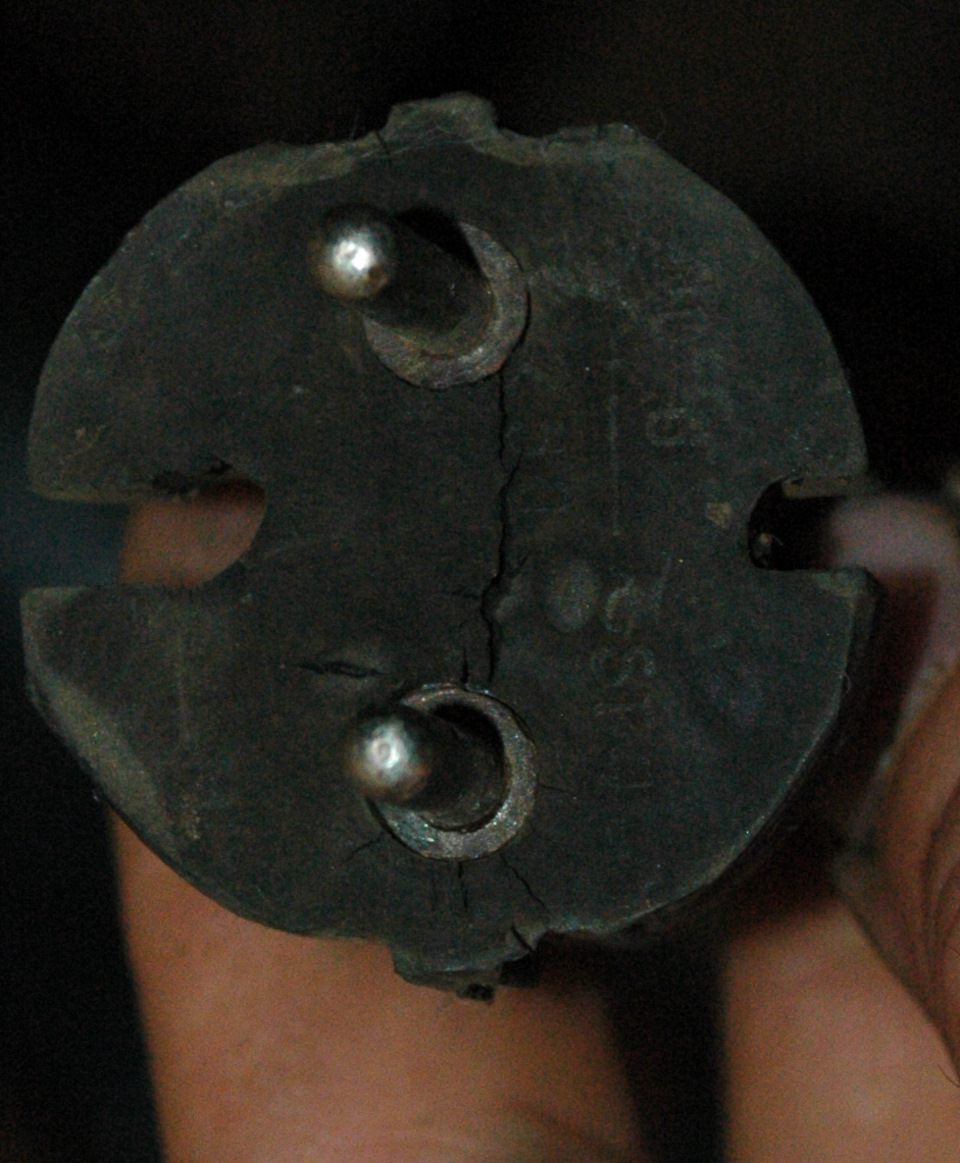

Зато на авито нашел за 5000 сразу скажу что столько не стоит, явно не новый, как обещали и вообще состояние не фонтан (сильно искрит, когда получил из доставки вообще не включился, вилка потрескана). Короче опять купил дорого и требуется ремонт… Правда в июне на авито появились такие же по 12,5 тысяч в Йошкар-Оле и 9,5 в Евпатории, но это уже даже не смешно…

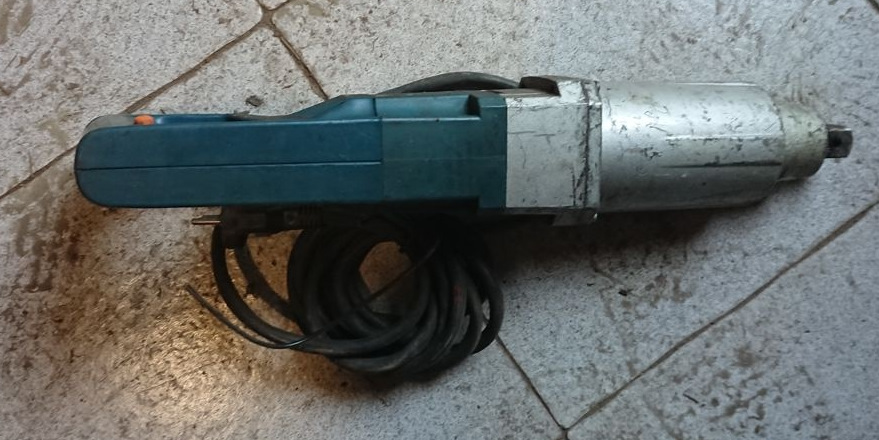

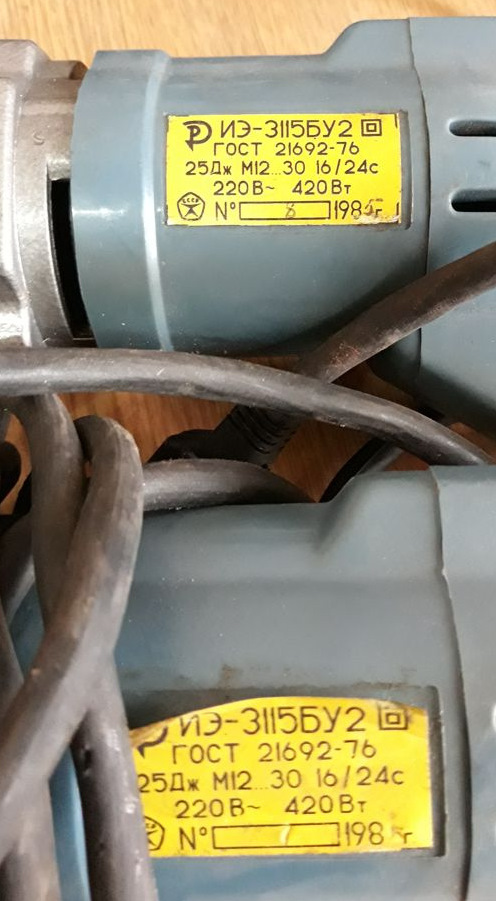

Продавался как ИЭ-3121А, по факту ИЭ-3115Б.
По виду Конаковский, по факту Болгарский, это тоже минус потому что роторы разные, болгарские дефицитнее. Как в этом видео.
Раз уж на то пошло, параметры электроинструмента (все, что нашел) ИЭ-1002,03,08,09,12,13,19,20 ИЭ-1002…1023
Справочник строителя 1017, 1029, 1030
Все виды ручных машин и механизмов разделены на группы в соответствии с их назначением и важнейшими конструктивными особенностями. Каждая ручная машина отечественного производства имеет свой индекс. Индекс состоит из двух частей: буквенной и цифровой. Буквенная часть индексов ручных машин характеризует вид привода: ИЭ — электрический; ИП — пневматический; ИГ — гидро- и пневмогидравлический; ИМ — моторизованный с двигателем внутреннего сгорания. Для насадок, головок и вспомогательного оборудования установлен индекс ИК.
Последующие цифры позволяют определить группу ручных машин по назначению, их конструктивные особенности по соответствующему классификатору. Последние две цифры характеризуют регистрационный номер модели. Каждой вновь выпускаемой модели присваивается более высокий номер.
Индекс электрической ручной сверлильной машины ИЭ-1022А расшифровывается следующим образом: ИЭ — вид привода (электрический); 1 — номер группы согласно таблице классификации (ручная сверлильная машина); 0 — номер подгруппы по виду исполнения (сверлильная машина прямая); 22А — порядковый регистрационный номер модели ручной машины данного типа.отсюда (уже фигурирует «интерскол»)
«в розетку» 1003, 1008, 1013, 1014, с двойной изоляцией 1019, 1020, 1022, 1023, 1031, 1032, 1034, 1035, 1036, 1038, 1039, 1048,1049, 1053, 1505, 1511, 1515, 1023, 1305 4716, 4724
на 36В 1002,09,12,17
соответственно двухскоростные ИЭ-1202, реверсивные ИЭ-1305, перфораторы ИЭ-1505 (принцип см. выше) Но при этом 1035 есть с внутренним морзе 1 и патроном, с реверсом и без…
Но вернемся к гайковерту
Описание принципа работы ИЭ3115
