Машина с буром спереди
Виды буровых машин и плюсы бурения скважин малогабаритной техникой
Бурить скважину на небольшом земельном участке целесообразнее при помощи малогабаритных буровых машин. Это связанно с тем, что большие буровые машины менее манёвренные и в разы тяжелее, что за частую вызывает дополнительные сложности.
Виды буровых машин и их классификация
На сегодня имеется огромное количество разнообразных бурильных машин, различающихся своими размерами и эксплуатационно-техническими характеристиками.
По этому признаку все установки бывают небольшой глубины, предназначенные для бурения скважин до 50 м. Средней глубины — от 50 до 600м. Глубинные, которые могут бурить глубокие артезианские скважины, заглублением более 600 м. и более. К слову, самая глубокая скважина в истории была пробурена в России, в Мурманской области, и глубина её составляет 12 200 м.
Глубина бурения зависит от преследуемой работами цели. К примеру: геологическая разведка недр; водоснабжение; добыча нефти и газа; обустройство буронабивных свай и установка столбов.
Машины для бурения бывают оснащены дизельными или бензиновыми, электрическими двигателями, или электрогидравликой.
Самоходные буровые бывают на гусеничном или пневматическом ходу. Первые монтируются на базе бульдозеров, экскаваторов, трелёвочных тракторов. Пневматические установки помещаются на шасси грузовиков и колёсных тракторов. Несамоходные установки выполняются в виде прицепов, либо в переносном варианте.
Стационарные буровые — это массивные установки, предназначенные для глубинного бурения или добычи полезных ископаемых. Другое наименование стационарных установок — буровые вышки.
По типу вращения бурильные машины бывают роторными и подвижными. Роторные буровые применяются для устройства скважин в мягких и среднеплотных грунтах, а подвижные — для пробивания твёрдых почв и скальных пород.
Крупногабаритные установки представляют собой стационарные вышки, собираемые на месте бурения из отдельных элементов. Мобильные малогабаритные установки имеют компактные размеры и перемещаются с места на место, как правило, без разборки на отдельные узлы и агрегаты.
Малогабаритные буровые установки
Для бурения скважин на приусадебных и дачных участках в большинстве случаев используют малогабаритные бурильные машины, способные маневрировать в пространстве, ограниченном надворными постройками и садово-огородными насаждениями.
В некоторых случаях, малогабаритные буровые могут исполняться в быстроразбрном варианте, позволяющем оперативно собирать и разбирать установку. Как и все другие установки для бурения, малогабаритные аппараты подразделяются на различные классы по предназначению, глубине и диаметру бурения.
Наибольшая глубина бурения мобильных буровых составляет около 50м, диаметр — до 25см. Кроме устройства водоносных скважин, малогабаритные установки могут использоваться для монтажа электрических опор, установки свай и столбов для ограждений.
Ручные агрегаты
Для устройства неглубоких водозаборных скважин и отверстий для установки столбов и опор применяются переносные высокомобильные агрегаты, которые ещё называются мотобурами. Питание их производится от электродвигателя, либо двигателя внутреннего сгорания.
Транспортировать мотобуры ещё проще, нежели малогабаритные установки. Для этого можно использовать легковые автомобили с прицепами, пикапы или небольшие грузовички.
Состоят ручные мотобуры из шнека, соединённого с ним редуктора и двигателя. Двигатель передаёт на редуктор крутящий момент, который затем изменяется по скорости вращения и направлению. Кроме того, в зависимости от модификации, мотобуры снабжаются ручками для переноски, колёсами для передвижения, системой управления и штангами-удлинителями. Они дают возможность бурить скважины глубиной до 10-20м.
Заключение
При желании, пробить скважину на приусадебном участке вполне возможно и без использования механической техники. В российской глубинке до сих пор можно встретить доморощенных специалистов, забивающих трубы для обустройства скважин, без использования спецтехники. Для таких целей используются молоты-копры и специальные конструкции-треноги.
Однако, гораздо проще применить для этих целей мобильную бурильные машины. Малогабаритные машины для бурения скважин зарекомендовали себя как отличные помощники, позволяющие человеку освободиться от тяжёлой работы по обустройству скважин. Также они позволяют существенно уменьшить затраты времени и сил на бурение скважины для воды или установки строительных конструкций.
Малогабаритная буровая установка (МБУ). Часть 1. Предисловие.
Всем здрасте. В данной статье речь будет идти о малогабаритной буровой установке которую я начал делать. Эта статья (и последующие другие части) разрабатываются для тех кто хочет самостоятельно изготовить МБУ, а так же о сумме потраченных средств на это дело.

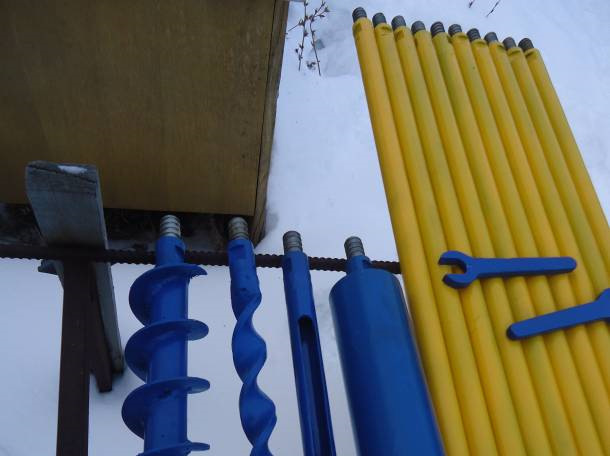

Данной установкой я буду пользоваться для бурения шнеками глубиной до 10-12 метров. Зачем она мне нужна спросите вы? Отвечу на Ваш вопрос. Дело в том что я занимаюсь инженерными изысканиями (геодезия, геология и экология). И вот уже почти как 6 лет бурю геотехнические скважины ручным буром – на конце которого «стакан». Для того что бы пробурить этим буром хотя бы 3 метра суглинка или глины – нужно приложит не мало усилий, да и по весу данная конструкция не мало весит. А одному такое бурение доставляет большой дискомфорт – вечно в поту, под конец второй скважины (четырех — метровой) руки перестают слушаться, особенно когда глина или суглинок мягкопластичные и из бурового стакана достаются с трудом. Почему один? Дело в том что на изыскания выезжаем вдвоем. Днем выполняем топосъемку, а вечером пока один обрабатывает полученный результат – второй занимается буровыми работами. Для геологов разработан ручной бур под названием «Мечта геолога». Вот он.
Но данный девайс на заводе стоит 28 000 руб. – это раз. И опять ручной – это два.
Если рассматривать малогабаритную буровую установку изготовленную на заводе, то ценник начинается от 150 000 руб. Можно найти много различных вариантов, но, опять но – размеры установок мне не очень нравятся. У меня есть прицеп к машине и буровую на готовом прицепе я брать не хочу – заем мне второй прицеп. Тем более мой прицеп будет универсальным – и под мою МБУ и под снегоход и под жилой модуль – но это в других темах.
Многие скажут – возьми бензобур. Давали мне попользоваться – скажу сразу нет – не то. Не представлю как я таким буром буду бурить хотя бы на 4-6 метров – не говоря о 10 метрах.
И всё-таки я заморочился сделать себе МБУ.
На просторах интернета было просмотрено множество всякой информации. И вот на чем я остановился:
1) Вся конструкция должна входить в мой прицеп (ширина/длина/высота) 1200/2000/900 мм.
2) Мотор-редуктор и лебедка должны работать от моего бензогенератора (для того что бы не быть привязанным к электричеству)
3) удобство в использовании, обслуживании и работе одним человеком.
Из охотничих спичек и сподручного материала была сделана примерная 3D модель МБУ.
Издается с 2007 года
Описание буровых установок, их типы и разновидности
Область применения буровых установок очень обширна. Они используются в строительстве, горной промышленности, пищевой индустрии. В повседневной жизни люди каждый день пользуются тем, что получено с помощью установок для бурения – водой.
Общее описание буровой установки
Вода, впрочем, как и нефть, залегает на разных глубинах. Буровая установка помогает проникнуть в глубь и поднять драгоценную жидкость на поверхность. Или сделать скважину в скале для закладки заряда. Такая техника может иметь как промышленные масштабы, так и ограничиваться организацией водоснабжения на дачном участке.
Все буровые представляют собой систему взаимосвязанных узлов, которые позволяют… сделать отверстие в любом, или почти любом, грунте. В процессе их применения образуется скважина цилиндрической формы, стенки которой называются стволом, верхняя часть – устьем, а дно – забоем.
Стандартные буровые установки для бурения скважин на воду состоят из следующих основных элементов:
Принцип работы
Буровая машина работает на сочетании кинетической и динамической энергии. Динамическое движение обеспечивает подъемный механизм, например, лебедка или кран, которые поднимают ударный элемент. Кинетическую силу реализует бурильное устройство, которое бьет по грунту трубной колонной и постепенно продвигается вниз.
Чтобы защитить скважину от обвала грунта, вдоль ствола устанавливаются обсадные трубы. Для устранения лишней почвы в процессе работ, используются водяные насосы и отстойники.
Классификация буровых установок
Бурильные установки имеют широкую сферу применения за счет дополнительного оборудования в комплектации. Они применяются в разработке и реставрации скважин под воду, для закрутки свай, добычи газа, нефти и других полезных ископаемых.
Классификация оборудования проводится по нескольким критериям, среди которых:
Классификация по типу бурения
Буровые установки имеют свои особенности, которые зависят от температуры воздуха, типа грунта, назначения скважины. Наиболее распространены три основных типа бурения:
Обратите внимание! Есть ещё горизонтально-направленное бурение. Оно немного отличается от остальных типов. О его особенностях можно прочитать тут.
Ударные
Установка для ударного бурения скважин состоит из:
Риск преждевременного осыпания грунта – один из недостатков этого типа бурения. Кроме того, к недостатком данной буровой техники стоит отнести относительно небольшую глубину бурения.
Однако у ударного метода есть и преимущества:
Шнековые
Шнековые буровые используют на мягких и песчаных почвах. По сути – это передвижная установка с ручным или механизированным буром, закрепленным на регулируемую штангу. Как несложно догадаться по названию – основным рабочим органом подобного оборудования является шнековый бур.
Бур вкручивается в землю и шнек разрезает почву, передавая её на поверхность. Охлаждение происходит от самой почвы. Наиболее эффективны шнеки с полым центральным каналом. Через него с помощью гидравлического насоса подается вода или воздух, что снижает силу трения во время процесса.
Обратите внимание! Если режущие лопасти меньше 10 см, то частота вращения должна быть не более 500 об/мин.
В зависимости от нужной глубины штангу наращивают. Делают первый проход на длину одной штанги, затем установку выключают, штангу отсоединяют, поднимают наверх и наращивают еще одной. Максимальная глубина бурения шнековым методом составляет 120 метров, хотя обычно работают до 50 м.
Среди преимуществ шнековой установки можно отметить:
Кроме того, для работы не нужно привлекать квалифицированного специалиста.
Роторные
Подходят для любого типа грунта. Часто используются при строительстве и бурении скважин на воду на твердых почвах с галькой, щебнем и известняком. Роторный буровой станок проходит породу благодаря мощному долоту на конце бура.
Диаметр долота больше, чем сама буровая колонна. Это позволяет, во-первых, получить максимальную силу удара, а, во-вторых, увеличить срок службы колонны, поскольку отсутствует ее трение о грунт. Кроме того, без потерь от трения, вся энергия машины идет на проворачивание долота в забое, что позволяет сократить энергозатраты.
Роторная бурильная машина подойдет для скважин глубиной свыше 300 м и диаметром до 70 см. Её используют в строительстве, горных разработка для буровзрывных работ, в промышленности для добычи артезианской и минеральной воды.
По ходу бурения диаметр скважины уменьшается. То есть сначала делается самый большой размер, затем скважина обсаживается трубами с технологическими отверстиями. Через них в пространство между трубой и скважиной поступает цемент. Дальше продолжается бурение меньшего диаметра и снова обсадка. Чем реже приходится делать обсадку, тем быстрее идет работа, а значит меньше общие затраты на процесс в целом.
Для промывки бура, подъема грунта и охлаждения инструмента необходимо использование воды. Её подача может осуществляться двумя способами: прямым и обратным.
При прямой подаче жидкость с помощью насоса нагнетается в технологические отверстия долото, а через них на дно скважины. После размытия почвы она выбрасывается наверх по затрубному пространству – за пределами штанги – и попадает в очистительный комплекс.
При обратной подаче вода самотеком поступает в скважину, а поднимается наверх по штанге под действием обратного давления, создаваемого насосом. Этот способ считается более эффективным по нескольким причинам:
Однако оборудование с обратной подачей воды изначально стоит дороже.
Силовые агрегаты буровых станков
В качестве привода буровых установок используются силовые агрегаты различных типов. Основными являются:
Дизельные двигатели используются в основном на малогабаритных буровых установках (МГБУ), которые отличаются высокой мобильностью. Кроме того, такие силовые агрегаты применяются на самоходных буровых станках.
Для повышения эффективности работ, снижения выбросов и расходов на топливо применяется смешанный тип привода – дизель-электрические установки. Они применяются в горнодобывающей отрасли и способны обустраивать скважины глубиной до 6 км.
Также на твёрдых породах применяются электрогидравлические буровые установки. Этот тип питания довольно распространен, поэтому такие буровые станции имеют широкую сферу применения.
Электрическое буровое оборудования используются при малых глубинах бурения, а также на участках с доступом к сетям электроснабжения. В основном это малоэтажное коттеджное строительство при организации водозаборных скважин для личного пользования.
Буровые установки по типу перемещения
Работа оборудования по бурению скважин производится на различных участках. В зависимости от мощности и габаритов, такая техника может быть переносной или передвижной.
Переносные представляют собой малогабаритные буровые установки весом до 1 тн. МГБУ просты в сборке, легко перевозятся. Обычно работают на скважинах и водяных колодцах глубиной до 100 м. Преимущественно имеют привод от стандартной сети 220 В.
Ручные переносные установки – это разновидность мини буровой, которые используют для местного ремонта или пробивки отверстий под сваи.
Самоходные могут монтировать на колесную или гусеничную базу. Они отличаются высокой проходимостью и грузоподъемностью. Такая техника чаще используется для бурения скважин на воду, а также в нефтегазовой отрасли. Установку не нужно демонтировать, она подходит для длительной стационарной работы.
К самоходным агрегатам относят и машины с гидравлическим приводом. Их основное достоинство в том, что такие системы не нуждаются в электропитании, бурение происходит за счет увеличенной массы рабочего инструмента.
Стационарные – это мощные буровые станции, которые в основном работают на газо- и нефтедобычи. Стандартное оборудование укомплектовано усиленными опорами, монтажными элементами, системами очистки и вышкой с электронным управлением процессом бурения. Также среди дополнительных функций стоит отметить специальные обогревательные элементы для работы в условиях низких температур.
Установки алмазного бурения
Найдено 255 товаров
Категория
Так установки для сверления бетона могут иметь от одного до трех скоростных режимов. Чем их больше, тем оптимальнее вы можете настроить инструмент для сверления материала определенной плотности. \r\n
При работе с плотными веществами скорость вращения насадки должна быть максимально низкой. Поскольку при высоких оборотах вы рискуете быстро испортить недешевую алмазную коронку, которой и выполняется сверление. \r\n
По тем же причинам меньший режим необходимо выбирать при создании широких отверстий. \r\n
Благодаря своей высокой мощности установка для сверления бетона может проделывать выемки и отверстия в бетоне, в том числе сильно армированном. Величина мощности варьируется от 1550 до 5200 Вт. \r\n\r\n
От нее зависит предельное количество оборотов, совершаемых коронкой, а также количество времени, затрачиваемое на весь комплекс работ. Чем мощнее установка, тем легче ей преодолеть сопротивление бетона и тем меньше времени она тратит на сверление. \r\n\r\n
Высокая мощность не рекомендуется при использовании сверлильного элемента большого диаметра, так как это может привести к созданию травмоопасной ситуации для пользователя.Мощность определяет наличие устойчивого к перегрузкам двигателя. Поэтому с ее увеличением возрастает также и стоимость оборудования. «,»sort»:100,»additional»:false>,<"data":<"rangeMetadata":<"minValue":35,"maxValue":700,"currentFromValue":35,"currentToValue":700,"step":1,"unit":"мм","active":true>>,»id»:561,»type»:»specification»,»label»:»Max диаметр сверла»,»description»:»
Диаметр коронки для сверления по бетону показывает, какого размера может аппарат проделывать отверстия в материале. Варьируется в пределах от 30 до 350 (реже-600) мм. Он указывается для того, чтобы пользователь правильно выбрал инструмент для выполнения конкретных задач: при малой величине диаметра сверления для воздействия на бетон потребуется более высокая мощность и скорость, чем при большом диаметре. \r\n
Учитываться должно и то, что достижение максимальных величин требует определенного времени, не рекомендуется использование полной мощности и максимального диаметра во время первого включения устройства, а в процессе работы алмазные коронки и двигатель должны соответствующим образом охлаждаться. «,»sort»:103,»additional»:false>,<"data":<"rangeMetadata":<"minValue":3.6,"maxValue":67,"currentFromValue":3.6,"currentToValue":67,"step":0.1,"unit":"кг","active":true>>,»id»:208,»type»:»specification»,»label»:»Вес нетто»,»description»:»
Так как сверлильная установка относится к профессиональному инструменту, то она обладает большой тяжестью: от 6 до 23 кг. Указывается общий вес аппарата и стойки для него. \r\n
Это определяется сложностью конструкции, использованием прочных материалов корпуса и производительного электродвигателя. Учитывать вес необходимо как при креплении к поверхности, так и при свободном воздействии, так как в этом случае вся тяжесть установки приходится на руки пользователя. «,»sort»:108,»additional»:false>],»booleanFilters»:[<"data":<"value":<"selected":false,"active":true>>,»id»:null,»type»:»has_review»,»label»:»Только с отзывами»,»description»:null,»sort»:80,»additional»:true>],»productCount»:41,»queryString»:»»>» data-category-id=»76″ data-category-name=»Установки алмазного бурения» data-bowed-category-name=»в Установках алмазного бурения» data-rname=»almaznogo-bureniya» data-tag-page-id=»» data-make-id=»0″ data-search-string=»» data-reset-link=»/stroitelnaya-tehnika-i-oborudovanie/dlya-betonnyh-rabot/bur-mashiny/almaznogo-bureniya/#goods» data-is-search-page=»» data-ab-is-expanded-filters=»» data-is-admin=»» >
Машина для бурения скважин на воду – ваш помощник в деле благоустройства
Мобильная буровая установка
Выбор способа бурения водяной скважины зависит от не только от того, из каких пород сложен грунт на участке и на какой глубине находится вода, но и от степени благоустройства территории. Если строительство дома только начинается, для этого может использоваться стационарная или самоходная бурильная машина для скважин.
Если же участок уже застроен, огорожен и засажен газоном и плодовыми деревьями, тяжелая техника нанесет ему серьезный ущерб. В таких случаях отдают предпочтение малогабаритным самоходным и ручным установкам. О них и пойдет речь в этой статье.
Виды буровых машин и их классификация
Различных машин, агрегатов и устройств для бурения скважин разного назначения сегодня существует множество. Классифицировать их можно по нескольким признакам: способу и глубине бурения, виду выполняемых работ, типу привода и т.д.
Например:
Самоходная установка БГМ для вертикального бурения
Но наиболее информативной является классификация по типу вращателя, который бывает роторным и подвижным. Первый используется для бурения скважин в грунтах мягких и средней плотности.
А с помощью подвижного вращателя с твердосплавной алмазной коронкой породоразрушающего инструмента можно проходить самые твердые породы.
Малогабаритные буровые установки
Давайте посмотрим, какие машины можно использовать для устройства скважин в условиях, когда необходимо обеспечить автономным водоснабжением уже существующий дом с облагороженным приусадебным участком. В этом случае тяжелая техника если и проедет к заданной точке, то нанесет явный ущерб постройкам, дорожкам и зеленым насаждениям, чего допускать не хочется.
Поэтому остановимся на малогабаритном и ручном оборудовании.
Малогабаритные установки
Такая буровая машина для бурения скважин под воду обычно оснащается рамой, лебедкой, устройством для обсадки ствола скважины трубами, редуктором и собственно буровыми инструментами. Работать может как от электрического, так и от топливного двигателя небольшой или средней мощности.
Оборудование устанавливается на шасси
Малогабаритные установки (МБУ) могут быть самоходными или устанавливаться на шасси и перемещаться внешней силой. Как правило, они выполняются в виде сборно-разборных модулей, что облегчает транспортировку и позволяет использовать установку даже в очень ограниченных пространственных условиях.
Фото переносной модульной установки
Как и все прочие бурильные машины, МБУ различаются не только по способу передвижения и типу привода, но и по назначению, рабочей глубине бурения, диаметру и виду используемого рабочего инструмента, другим параметрам.
Для справки. Помимо бурения скважин на воду, с помощью мобильных установок можно готовить лунки для опор заборов, для свай и столбчатых фундаментов, производить разведывательные работы.
Максимальный диаметр скважины, пробуренной подобными машинами, составляет 250 мм, а её максимальная глубина – 50 метров. Этого обычно бывает достаточно для оборудования индивидуального водозабора из первого водоносного пласта (скважина на песок).
Для обустройства артезианской скважины, если напорный водоносный пласт расположен ниже 50 метров, необходимо использование машин с более длинными бурами.
К достоинствам МБУ можно отнести:
Если вы собираетесь приобрести мобильную буровую установку в собственность для коммерческого использования, вас порадует и её сравнительно невысокая цена, которая быстро окупится благодаря низкой себестоимости бурения.
Обратите внимание. Выбирая оборудование для покупки, отдайте предпочтение модели с системой фиксации обсадных труб при монтаже добавочных секций. Она будет необходима, если придется бурить глубокие скважины.
Ручные агрегаты
Неглубокие песчаные скважины, как и выемки в земле для устройства опор и фундаментов, можно пробурить ручным мотобуром – компактным устройством с топливным или электрическим двигателем. Первый вариант предпочтительнее, если работать предстоит в условиях отсутствия на участке электроснабжения – дизельный или бензиновый мотор позволит не зависеть от наличия электросети.
Мотобур с бензиновым приводом
Понятно, что транспортировать мотобур ещё проще, чем МБУ. При необходимости это можно сделать вообще без использования какого-либо транспорта, вручную. Он незаменим и в том случае, когда необходимо бурение скважин в домашних условиях или в очень ограниченном пространстве.
Схема устройства чрезвычайно проста. Оно состоит из шнекового бура, закрепленного на приводе редуктора.
Тот в свою очередь соединен с двигателем посредством системы шестерней. Двигатель сообщает редуктору скорость вращения и определенный крутящий момент.
В зависимости от модели, мотобур снабжается ручками для одного или двух операторов. В комплект обычно входят штанги-удлиннители для шнека, позволяющие своими руками пробурить скважины глубиной до нескольких десятков метров.
Для управления этой моделью требуется два оператора
Управлять таким оборудованием ещё проще, чем мобильными установками, поэтому его часто приобретают для личных нужд – в загородном доме оно всегда пригодится.
Заключение
Безусловно, при желании пробурить скважину можно и вручную, используя самодельные приспособления. Но зачем это делать, когда есть возможность с минимальными расходами автоматизировать свой труд?
Видео в этой статье прекрасно демонстрирует возможности современной техники, позволяющей отказаться от тяжелой и изнурительной работы, одновременно ускоряя процесс и обеспечивая лучшее качество работ.
