Прямоток своими руками. Выхлоп на середину
После установки паука 4-2-1 и прямоточного резонатора мой глушитель окончательно развалился…сначала отлетела последняя часть и через некоторое время оторвалась та часть которая подходит от резонатора к глушителю. После этого взял у друга обычный 9тошный глушитель, который мне неприятно деформировал бампер(
Загорелось мне сделать выхлоп на середину, воодушевила меня к этому красная астра)
Ну и поехало. Заказал токарю размеры и через некоторое время материал для глушителя был у меня)
Вообщем для прямотока нам понадобиться
1. перфорированная труба длина 55 см, внутр. диаметр 42 мм, толщина 3 мм
2. труба длина 52 см., внутр. диаметр 127 мм., толщина 5 мм
3. 2 фланца под эти 2 трубы.
4. 2 отвода (о них не подумал, пришлось потом ездить и покупать, нашел только с диаметром 40,5 мм.)
5. минеральная вата или стекловата. (за нее спасибо отцу и Agronom-92 )
6. не горящую ткань. Я использовал асбест.
7. материал для креплений.
8. ну и для красоты насадка)
К сожалению фото начального процесса нету, забыл(

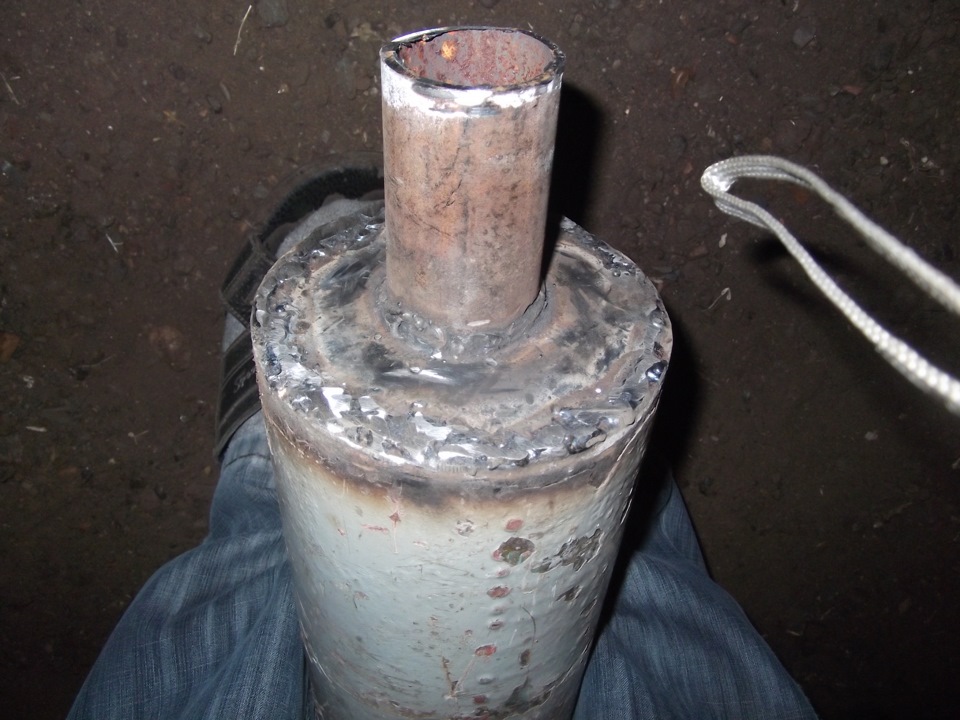

Ну вообщем изначально привариваем 2 фланца к перфорированной трубе и обматываем не горящей тканью.
Изгиб брал от стандартной банки, дабы не издеваться над собой. Донором стала старая прогоревшая отцовская банка.
После надеваем это все на большую трубу, но не до конца, и плотно набиваем все пространство минеральной ватой, после этого все обвариваем и банка готова)
Остается придумать крепления и в моем случае вывести выхлоп на серидину.
Рабочий процесс)

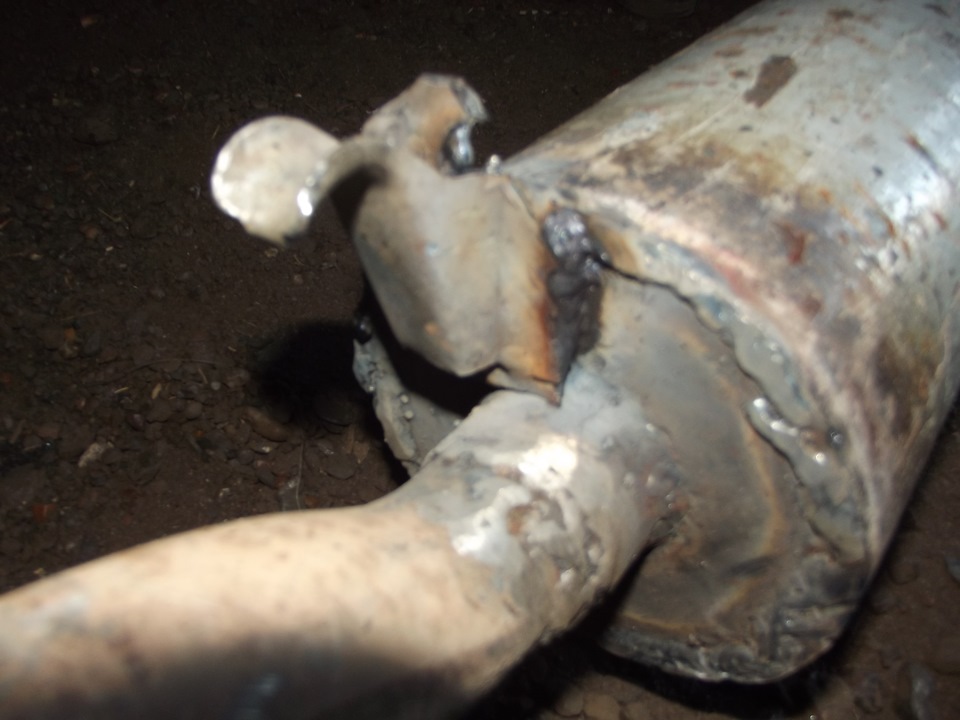

Первое крепление забрали от все тогоже донорского глушителя)
2 и 3 крепление выдумывали сами, гнули из обычного прута.
Приходилось постоянно примерять банку, которая вышла далеко не легкой, за счет толстой 5ммтровой трубы. Но впринципе я не пожалел. Во первых она практически не нагревается ну и наврятли когда прогорит)

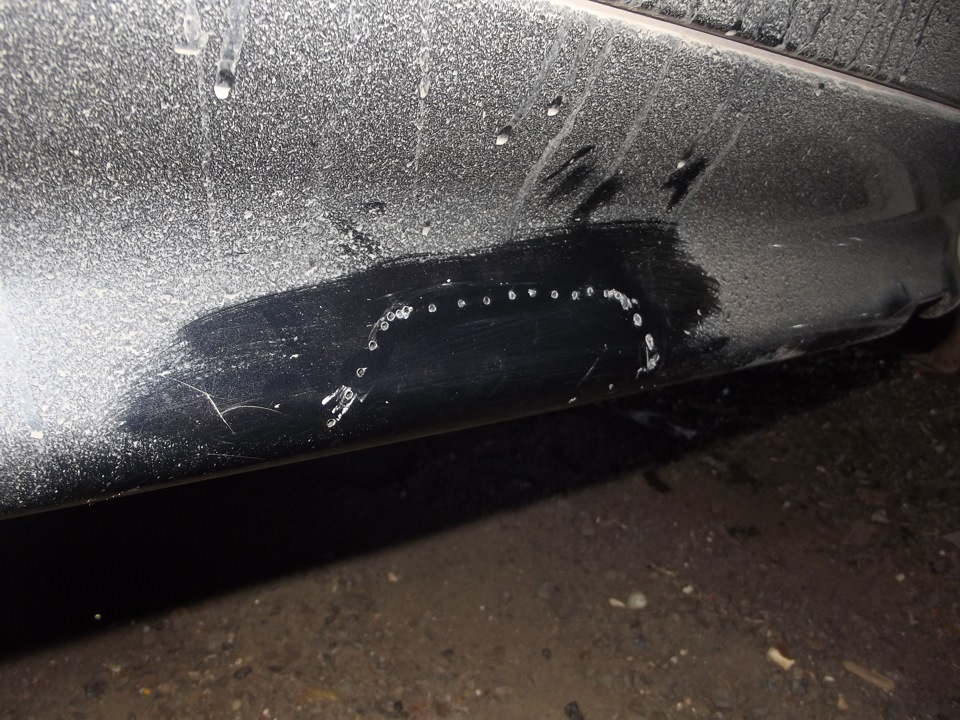

Соответственно пришлось выпиливать бампер, сначала обметив его дрелью.
На отпиленный бампер натянул дверную резинку, которую недавно поменял, кстати очень хорошо села, на трубу нацепил насадку и вуаля)

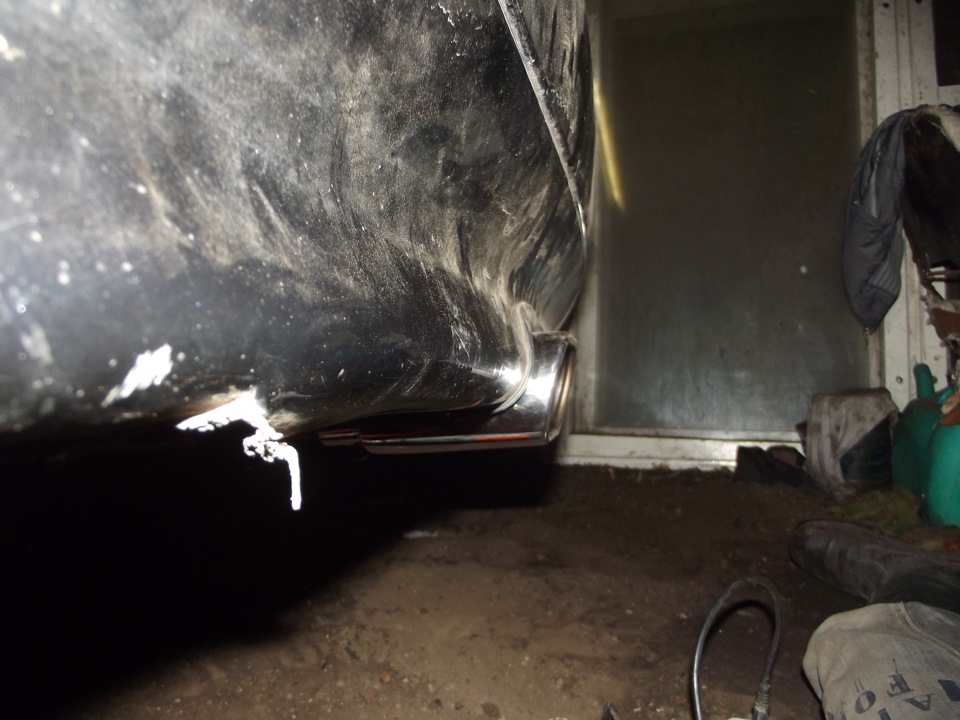

Так она выглядит на машине
Т.к доверия резинки мне не внушают, повесил я глушитель еще на цепь.
а там где выхлоп заканчивается подвязал на проволку, чтобу никуда не сбёг)
Кстати хваленые гребаные полиуретановые резинки реально гребанные)))
порвались уже давно
Каждому свое, но мне очень понравилось, На холостых его вообще не слышно, в отличии от сток глушителя, а на оборотах звук стал дерзким, басистым и не громким, в отличии от гребанного проспорта) Даже душу греет)))
Ну и конечно ценим звук)
[Info] Как же выхлопная система влияет на двигатель, и все ли трубы увеличивают мощность?
Задачей выхлопных труб является понижение звука двигателя посредством глушения шума и позволения выхлопным газам выходить продуктивнее.
Сейчас можно увидеть, как молодые парни лепят к своим машинам выхлопные трубы диаметром с водосточную трубу, что в таких случаях незамедлительно приводит к потери мощности.
Как же выхлопная система влияет на двигатель,
и все ли трубы увеличивают мощность?
Компоненты системы влияют на выхлопную фазу процесса сгорания – избавляться от выхлопных газов важно поскольку, чем меньше давление в выхлопной системе, тем больше будет производимая мотором мощность.
Однако также следует учитывать величину протока или скорость выхлопных газов. Большие трубы замедляют проток, а меньшие его ускоряют. Вам следует соблюдать баланс выхлопа с впуском объема двигателя для достижения наилучшего показателя протока, при этом не вызывая обратное давление (задержка в системе выхлопных газов, которые не могут выйти достаточно быстро).
В идеале нужно иметь различный диаметр труб на каждый диапазон оборотов.
Но поскольку это непрактично, то выбирается оптимальная установка для всех оборотов. Большинство высококачественных модифицированных выхлопных систем изменяют этот оптимальный диаметр для более эффективной работы при высоких оборотах.
Интересно, что некоторые проекты тюнингованных автомобилей имеют выхлопную систему «двойственного диаметра», который зависит от оборотов двигателя.
Это позволяет добиться большей максимальной мощности в ущерб крутящему моменту.
Полировка внутренностей выхлопной системы поможет ускорить выход газов, поскольку снизится внутреннее трение.
Не очень приятно видеть уличные машины с огромными банками глушителя.
Мы надеемся, что следующие советы все-таки помогут здравому смыслу восторжествовать.
Обычно выхлопная система основывается на количестве воздуха, которое двигателю необходимо перерабатывать. Количество этого воздуха сильно варьируется в серьезно доработанных агрегатах и турбодвигателях.
В качестве (очень-очень) приближенного подсчета, ориентированного на 1.6 литровый двигатель, мы рекомендуем устанавливать трубу не более 3.8 – 5 см. в диаметре (чем меньше двигатель, тем меньше диаметр). В 2.5 литровых моторах используйте 5 – 6,4 см. трубы, а двигателям большего объема подойдут 7,6 см. выхлопные трубы.
В двигателях, чей объем превышает 2.5 литра, мы рекомендуем использовать двойную выхлопную систему.
Чтобы определить оптимальный диаметр труб в такой системе, разделите объем двигателя напополам и обратитесь к вышеуказанным рекомендациям.
Так двигатель 3.0 в идеале оснащается двумя трубами 3,8 – 5 см. в диаметре,
а 5-литровый двигатель – парой 5 – 6,4 см. труб.
Этот диаметр понимается как минимальный диаметр на всем протяжении выхлопной системы, включая глушитель и выхлопную трубу.
Глушитель и выхлопная труба могут быть немного шире, но это не даст вам прибавку мощности, а лишь сделает звук ниже.
Газы лучше протекают из большей трубы в меньшую при условии, что соединение будет конусообразным. Пороги вызовут турбулентность, которая будет служить препятствием для протока газов и повлияет на характеристики машины.
Большие в диаметре выхлопные системы, как бы ни было это удивительно, замедлят проток газов. Существуют трубы оптимального размера, которые способны обеспечивать наилучший уровень протока и в то же время не создавать эффект обратного давления, при котором выхлопные газы вынуждены сжиматься.
Если вы можете засунуть в выхлопную трубу свой кулак
– то она слишком велика!
Форма выхлопного коллектора также крайне важна, как в плане длины, так и ширины. Наилучшие значения остается вычислять экспертам – большинство производителей достигают в этой области приемлемого результата, но модифицированные выхлопные коллекторы, бесспорно, обладают лучшими характеристиками.
Однако вы можете улучшить и свою стандартную выхлопную систему, сгладив внутренности с помощью шлифовального круга, надетого на дрель. Или купите своему автомобилю специально изготовленную для таких целей выхлопную систему из нержавеющей стали.
Наилучшие системы для «уличных» машин это 4-2-1, что означает: они начинаются 4мя трубами, которые затем объединяются в 2 трубы, а потом в одну – процесс проходит в 3 этапа. Это приведет к небольшому снижению крутящего момента.
Некоторые крайне высокопроизводительные выхлопные системы имеют схему типа 4-1, где все трубы соединяются в одной точке в нижней части выхлопного коллектора, или 4-2, где присутствуют две выхлопные трубы. Такие выхлопные системы позволяют достигать большей максимальной мощности и лучше всего подходят для использования при очень высокой частоте оборотов двигателя, например на гоночных машинах.
Выхлопная система большего диаметра означает, что поскольку необходимо прикладывать меньшее давление для выталкивания газов, то весь процесс будет протекать быстрее, а напор газов будет меньшим. Катализаторы немного отнимают мощность, замедляя проток газов. К сожалению, катализаторы обязательно должны присутствовать на современных автомобилях.
Среднее уменьшение мощности по вине катализатора составляет 1-4 л/с.
Если вы найдете спортивный катализатор малого сопротивления или установите выхлопную трубу без катализатора, используемую только в настоящих внедорожниках, то вы в большинстве случаев почувствуете улучшение.
Нужно сказать, что выгода от такого хода будет практически неощутимой на машинах с маленькими двигателями. Вообще говоря, разница между спортивным катализатором и его отсутствием невелика. Некоторые машины с высокими базовыми характеристиками уже комплектуются высококачественными спортивными катализаторами.
Другой вариант – переход на выхлопную систему типа 4-2-2, где у вас будет 2 выхлопные трубы, каждая из которых будет обслуживать 2 выхлопных отверстия двигателя.
Большинство спортивных глушителей придают выхлопной системе низкий рев.
Но это незначительно увеличит общее удовольствие от вождения, в отличие от уровня шума, который от них будет исходить. Одними из наилучших выхлопных систем для вашего авто могут стать стандартные системы (снятые с машин с большим объемом двигателя) с убранным задним глушителем.
А чтобы помочь глушить звук, можно расширить центральную секцию выхлопной системы. Но дело того стоит, поскольку такие системы значительно улучшают проток газов и отлично звучат. Стоит также отметить, что снижение крутящего момента теряется, а крутящий момент на максимальных оборотах очень даже ощутимо возрастает.
Мы можем порекомендовать вам систему «Cherry Bomb», которая объединяет в себе простоту и низкий рычащий звук. Но вам для нее, возможно, понадобится установить свои собственные крепления.
Как во впускной системе, так и в выхлопной длина имеет серьезное значение.
Также необходимо иметь одинаковую длину магистрали от каждого выхлопного отверстия мотора.
Большинство стандартных выхлопных коллекторов (в зависимости от расположения вашего коллектора) литые и имеют множество дефектов на своей внутренней поверхности. Зачастую у них есть неровности в местах, где соединяются поверхности. Шлифовка и полировка внутренностей выхлопной системы поспособствует лучшему протоку воздуха.
Пока вы работаете над своей выхлопной системой, вы можете отполировать все ее внутренности, чтобы полностью убрать сопротивление. Модифицированные выхлопные системы изготавливаются из нержавеющей стали, которая не только имеет более гладкую внутреннюю поверхность, а еще и гораздо легче. Стоит обратить внимание на соединения и изгибы – чем их меньше, тем лучше.
Температура под капотом – это один из самых значительных факторов, влияющих на снижение мощности. Вскоре мы шире раскроем эту тему, а пока по поводу снижения подкапотной температуры вы можете прочесть нашу статью о воздухозаборниках.
Обертка выпускного коллектора теплостойким материалом может привести к значительному уменьшению температуры и поможет катализатору быстрее достичь рабочей температуры, таким образом продлевая его жизнь и увеличивая эффективность.
Не используйте ткань в роли обертки, поскольку она является огнеопасной! Использование керамической обшивки поможет существенно снизить передачу в моторный отсек тепла от выхлопа и быстрее доведет катализатор до рабочей температуры
Прогорает не только глушитель: что разваливается и как ремонтируется в системе выпуска?
Многие наверняка встречались с ситуацией, когда машина начинала реветь голосом Джигурды. Сначала тихонько порыкивала, потом начинала ворчать громче, а затем – просто орала. Часто эту тягу машины реветь объясняют просто – «прогорел глушитель». Но на самом деле не только глушитель может прогореть – сама система выпуска устроена сложнее, чем кажется. Давайте посмотрим, что в ней может ворчать, рычать и издавать другие непотребные звуки.
От «штанов» до «банки»
Система выпуска нужна не только для отвода отработавших газов. У неё есть несколько функций, и снижение уровня шума и токсичности выхлопа – это ещё не всё.
Во-первых, отработавшие газы крутят крыльчатку турбины (или турбин, если их две) на наддувных моторах. Но об этом говорить не будем, это немного другая тема. Во-вторых, лямбда-зонды (кислородные датчики), установленные на выпуске, нужны для подготовки топливной смеси. Они передают данные о количестве несгоревшего кислорода, на основе которых ЭБУ корректирует состав смеси. В-третьих, да: система выпуска должна снижать токсичность выпуска, в первую очередь – концентрацию соединений углерода, оксидов азота и сажи. Тут есть отличия между бензиновыми и дизельными моторами, но в эту тему тоже лезть не будем: про каталитические нейтрализаторы, сажевые фильтры и мочевину мы уже рассказывали много. Ну и, конечно же, выпускная система должна снижать шум от работы мотора. Вот это как раз наша тема, об этом и будем говорить.
Несмотря на то что системы выпуска могут немного отличаться, принципиальная схема для любого атмосферного мотора у них одинаковая. Она состоит из нескольких элементов: выпускного коллектора (который иногда называют «пауком» или «штанами»), муфты, катализатора, выпускной трубы, резонатора и глушителя (который иногда называют «банкой»). Ещё сюда можно добавить кислородные датчики и систему подвеса выпуска. Причиной возникновения посторонних звуков может быть всё, кроме, пожалуй, датчиков. Для чего нужны все эти детали?
Выпускной коллектор – это первое, что стоит на пути отработавших газов (если не считать газораспределительный механизм). Его задача – отвести газы от каждого цилиндра в одну общую выпускную трубу. И сделать это ему надо по-умному: обеспечив качественную продувку и наполнение камер сгорания. Известно, что движение газов происходит волнообразно, что часто затрудняет выпуск газов и наполнение камер сгорания. Поэтому конструкция коллектора – штука почти всегда сложная, а поиску оптимальных форм и сечений труб уделяют много времени. Каждый, скорее всего, слышал о стремлении тюнеров разного пошиба поставить на свою «чепырку» выпуск 4-2-1 – то есть коллектор, у которого сначала четыре трубы сходятся в две, а уже после этого – две трубы в одну. Более простые коллекторы имеют схему 4-1, при которой все четыре трубы (если речь идёт о четырёхцилиндровых моторах) сразу сходятся в одну. Ну да бог с ним, главное – коллектор в выпуске есть.
К блоку он крепится намертво, а вот после него (и катализатора) может стоять гофра (она же – виброизоляционная муфта). Её задача – изолировать вибрацию работающего мотора от остальной системы выпуска. С одной стороны, это продлевает жизнь самому выпуску, а с другой – снижает количество вибрации на кузове. А это не только его сохранность, и но комфорт тех, кто сидит внутри.
Следующий элемент – резонатор. Он же – передний или предварительный глушитель. На экологию он никак не влияет, и его единственная задача – снизить уровень шума. Собственно, поэтому он и называется резонатором. В нём волны выхлопа отражаются и образуются стоячие волны. То есть звук после него должен стать ровным, а не грохотать, как череда выстрелов. Но окончательно шум исчезает в основном (заднем) глушителе. Конструктивно он немного похож на резонатор: внутри у него тоже есть и перфорированные трубы, и отсеки, внутри которых газы гуляют, как по лабиринту, теряя скорость и температуру. Формулировка несколько упрощённая, но наглядная.
Ещё одна деталь – это трубы, как минимум приёмная и средняя. Тут всё просто, они соединяют остальные элементы выпуска. И, наконец, вся конструкция не прикручена к кузову или раме намертво, а крепится системой подвеса с резиновыми амортизаторами (бубликами или кому как нравится). Это вполне логично. Подумайте сами, какая дрожь пробирала бы кузов, если бы выпуск крепился к нему намертво. Для снижения вибраций и используются подвес и гофра.
С устройством в общих чертах разобрались. Теперь будем смотреть, что тут может пойти не так. Начнём с самого начала – с коллектора.
Что сечёт?
Выпускной коллектор работает в очень жёстких условиях. Больше всего, конечно, он страдает от температуры, которая обычно колеблется в диапазоне от 700 до 1000 градусов. Иногда она может быть и выше – до 1300. Поэтому сам коллектор делают из тугоплавких материалов. Это хорошо, но есть у него одно слабое место – прокладка между ним и блоком. Если прокладка прогорит, появляется звук, который описывают словами «прокладка сечёт». Часто это свистящий звук, источник которого найти несложно. Способ устранения очевидный – замена прокладки. При этом нужно обратить внимание на крепёж самого коллектора: сама по себе прокладка обычно не прогорает. А вот если, например, сломается шпилька, которая его притягивает к блоку, то она прогорит очень быстро: её сожгут прорывающиеся через неплотность раскалённые отработавшие газы. Поэтому если прокладка «сечёт», в первую очередь нужно смотреть именно на крепёж коллектора.
Этот звук выпуска найти проще всего хотя бы по одной причине: для этого не надо лезть под машину. Чтобы определиться с источником другого рыка, придётся либо использовать подъёмник, либо лезть под машину ползком (что не всегда удобно, возможно или безопасно).
Великая страдалица и бубнилово
По причине пожилого возраста первой обычно погибает гофра. Это единственный мягкий элемент, который от природы должен быть подвижным. И ему же приходится работать при высокой температуре, так как стоит он обычно не слишком далеко от выпускного коллектора. Звук прогоревшей гофры очень легко спутать, например, со звуком прогоревшего резонатора: часто они стоят рядом, и, сидя в салоне, определить источник низкочастотного гула трудно. Так что если чувствуете, что гудит где-то в ногах, это может быть и гофра, и резонатор. Так что лезть под машину придётся однозначно.
Теоретически гофры не ремонтируют, их просто меняют. Причём искать оригинальную гофру необходимости нет, их выпускают многие, и стоят они немного. Главное, знать её длину и диаметр (например, 200х40, где 200 мм – длина, 40 – диаметр). Способ замены зависит от расположения гофры, но обычно этот процесс не самый трудоёмкий и в сервисе стоит не слишком дорого. Тем не менее находятся уникумы, которые предпочитают гофру ремонтировать. Способы бывают разные. Популярный – это обматывать гофру пропитанным эпоксидкой эластичным бинтом. Понятно, что всё это сразу разваливается, а если намотать что-то совсем неподходящее, можно устроить пожар. Так что выход один: менять и не пытаться изобретать велосипед.
Отличительная особенность звука, который издаёт отдавшая богу душу гофра, – он может быть плавающим, то тише, то громче. Причина – как раз та самая подвижность гофры. Если прогорает резонатор, то он всегда бубнит одинаково.
Сами трубы ржавеют насквозь редко. Фланцы – да, могут заржаветь до того состояния, когда разъединить их уже невозможно. Бывает, что трубы сгнивают в местах сварки с глушителем или резонатором, но всё-таки чаще гниют сами глушители и резонаторы.
Если в трубе есть небольшая дырка, её можно заварить. Надёжнее, конечно, будет замена, но если очень хочется, можно побаловаться сваркой. Есть, правда, и более забавный способ устранения таких дыр: оборачивание жестянкой от алюминиевой банки с последующим затягиванием этой жестянки хомутом. Разрешите мне этот метод не комментировать – жалко собственную психику.
Как я уже говорил, отличить звук прогоревших гофры и резонатора сложно, особенно если они стоят аккурат друг за другом. Так что если Джигурда поселился где-то в ногах сразу за мотором – придётся разбираться, где именно он сидит. Другое дело – основной глушитель. Он рычит сзади, и ошибиться тут сложно. Само собой, если он прогорел или проржавел, его тоже нужно менять: кустарный ремонт проблему не решает.
Не всё просто
Вроде бы ничего сложного нет: прогорело – заменил. И всё. Но нет. Оказывается, тут тоже можно напортачить. Чаще всего это касается замены катализатора на пламегаситель. Ошибок бывает несколько.
Первая – это установка копеечного пламегасителя. Такие сейчас модно ставить в сервисах, которые обещают удалить катализатор бесплатно. Встречали такую рекламу? Наверняка. В составе нейтрализатора есть драгоценные металлы, и некоторые готовы вырезать катализаторы только ради того, чтобы потом их сдать. Навар получается не слишком большим, и чтобы на этом заработать, удаляют катализаторы варварски. Иногда просто разрезают корпус, выбивают катализатор ломом, затем корпус заваривают. Само собой, после этого машина начинает рычать, как слон, умирающий от рака хобота. Лучше, конечно, вместо катализатора поставить хороший пламегаситель. В этом случае машина хотя бы не будет орать. Ну и, кроме того, иногда требуется создать небольшое противодавление: некоторые моторы после удаления катализатора могут начать жрать масло – мы про это писали. Таких моторов немного, но они есть.
Следующая ошибка – это некорректное отключение датчиков кислорода. Как я уже говорил, датчики до катализатора участвуют в приготовлении топливной смеси, а если они не работают, последствия могут быть совсем печальными. И повышенный расход топлива – далеко не самое плохое.
Лямбды-датчики, стоящие после катализатора, контролируют его работу. Разумеется, если катализатор выбили, им контролировать нечего, они огорчаются и показывают ошибку, поэтому вместо них ставят «обманки». Иногда удачно, иногда – нет. Лучший способ – это перепрошивка на Евро 2 с программным отключением этих датчиков, но, разумеется, в сервисах «удалим-катализатор-бесплатно» такого не делают. В лучшем случае грохнут раздел диагностики. Так что выбирать место для ремонта нужно тщательно.
Стучит, гремит, но не рычит
Бубнёж, рычание и сечение – это ещё не все звуки, которые может издавать больная система выпуска. Иногда она стучит. Такое случается, если порваны резиновые амортизаторы системы подвеса или отгнили крепления этих резинок. Причём стук может быть очень существенным. Например, если резонатор во время резкого разгона начинает дубасить о подрамник. Конечно, опытный механик такую неисправность обнаружит легко, но таких механиков уже пора заносить в Красную книгу. Так что если что, имейте в виду: при осмотре машины снизу бывает нелишним хорошенько подёргать выпуск. Глядишь, что-нибудь да обнаружится.
Из чего состоит глушитель в машине
Посмотреть глушитель в каталоге «АВТОмаркет Интерком»
Глушитель является одним из важнейших элементов выпускной системы. Эксплуатация современного автомобиля без глушителя просто невозможна. Функции автомобильного глушителя:
1. уменьшение шума отработавших газов;
2. преобразование самих отработавших газов, то есть уменьшение их скорости, температуры (t), пульсации.
Стоит помнить о давлении отработавших газов, оно очень высокое. При движении газов, которые уже отработали по выпускной системе могут создаваться определенный звук, который способен распространяться активнее газов. Автомобильный глушитель уменьшает звуковые колебания, преобразуя их в тепловую энергию. К тому же с использованием глушителя в выпускной системе образуется определенное противодавление, которое в итоге приводит к определенному снижению мощности двигателя.
Устройство глушителя автомобиля
Устройство всех глушителей примерно схоже и включает в себя обязательные элементы:
Назначение
Это неотъемлемый конструктивный элемент системы выпуска отработавших газов. Именно глушитель позволяет снизить уровень шума выхлопа при работе двигателя на холостом ходу и под нагрузкой. Кроме того, подобный элемент выполняет следующие задачи:
Смотреть галерею
Нужно понимать, что отработавшие газы, которые поступают от цилиндров двигателя, имеют очень высокое давление. Ввиду этого, создаются существенные звуковые колебания. Задача глушителя – преобразовать эти колебания в тепловую энергию. Таким образом, снижается уровень шума.
Конечно, достичь полной тишины не удастся, но убрать большую часть колебаний он вполне сможет. Но принцип работы глушителя таков, что он создает противодавление в выпускной системе. Это приводит к незначительному снижению мощности двигателя. С этой целью на некоторые авто ставят спортивные глушители, но о них расскажем немного позже.
Глушитель в разрезе
Давайте посмотрим устройство глушителя автомобиля в разрезе на этом фото,
Тут мы видим, обязательны элементы глушителя или так сказать из чего состоит глушитель автомобиля:
Ну, думаю, что на вопрос глушитель в автомобиле назначение и устройство мы ответили и теперь вы имеете хотя бы представление о его устройстве.
Элементы системы
Далее предлагаем познакомиться с устройством глушителя автомобилей в разрезе. Это даёт более наглядное представление не только о протяжённости, но и конструктивных внутренних особенностях устройства.
Если говорить о том, как устроен глушитель оснащённого двигателем внутреннего сгорания автомобиля, то здесь выхлопная система для выпуска отработавших автомобильных газов от мотора имеет 4 основных компонента:
Отдельно следует рассмотреть системы с прямотоком, то есть глушитель прямоточного типа.
Мало просто узнать, из чего состоит автомобильный глушитель. Здесь также следует разобраться в функциях каждого его отдельного элемента.
Важно понимать, что современные конструкции становятся всё сложнее, меняется их внутреннее устройство, применяются другие материалы. При этом всё равно каждое транспортное средство с двигателем внутреннего сгорания под капотом располагает одними и теми же обязательными и стандартными компонентами.
Приёмная труба
Но чаще приёмную трубу принято называть коллектором, то есть при дословном переводе сборщиком. Это промежуточный элемент, который располагается непосредственно между силовой установкой автомобиля и нейтрализатором, либо же катализатором.
Основной задачей коллектора или приёмной трубы является вывод отработавшего газа. Поскольку здесь система сталкивается с повышенной температурной и механической нагрузкой, где температура порой достигает отметки в 1000 градусов Цельсия, к конструкции коллектора предъявляют повышенные требования. Здесь крайне важно использовать жаропрочные материалы, способные выдержать большие нагрузки.
Зачастую при производстве коллекторов или приёмных труб применяются высококачественные сплавы на основе стали и чугуна.
В конструкции некоторых автомобилей дополнительно предусматривается использование виброкомпенсатора на этом элементе. Специальная виброкомпенсирующая гофра позволяет гасить вибрации, исходящие от двигателя, уже на раннем этапе, и не выпускать их дальше по системе выхлопа. Такое нововведение позволяет повысить надёжность всей конструкции и продлить срок службы системы вывода отработавших газов.
Нейтрализаторы
Вообще полное и правильное название этого элементы системы выхлопа звучит как каталитический нейтрализатор. Но довольно часто используют просто понятие катализатора или нейтрализатора. От этого суть устройства совершенно не меняется.
Каталитические нейтрализаторы необходимы для того, чтобы осуществлять дожиг несгоревшего топлива и перерабатывать окись углерода.
Конструктивно такой элемент как нейтрализатор представлен в виде специальной камеры или бачка, внутри которого находится элемент из металла или керамики. Внешне этот элемент напоминает пчелиные соты. Именно эти внутренние соты в каталитическом нейтрализаторе обеспечивают очистку газовой смеси за счёт возникающих химических реакций.
В настоящее время изготовители активно переходят на производство многосекционных нейтрализаторов, которые отвечают самым строгим и жёстким международным требованиям. Новые конструкции позволяют осуществлять переработку значительно большего количества вредных, выделяющихся за счёт работы двигателя и сгорания топлива веществ. В результате выхлоп на выходе становится чище, окружающая среда загрязняется меньше.
Резонатор
Он же передний автомобильный глушитель. Во многом справедливо именно резонатор называть глушителем, если исходить от основы названия глушителя.
Всё дело в том, что такой компонент системы как резонатор отвечает именно за подавление или снижение возникающего шума. При этом никакого участия в очистке выхлопа рассматриваемый элемент не принимает.
Когда отработавший газ проходит через конструкцию резонатора, образуется достаточно высокий уровень шума. Чтобы его снизить и подавить, в резонаторе предусмотрена довольно сложная внутренняя конструкция. Там используются всевозможные решётки и перфорации, то есть отверстия. Они необходимы для того, чтобы способствовать снижению скорости выходящего выхлопного газа, а также подавлению вибраций.
Если грубо описывать устройство, то перед нами металлический бак с трубой, где предусмотрены различные перфорации.
Различают 2 вида резонаторов или передних глушителей.
Некоторые часто путают понятие переднего глушителя (резонатор) и заднего глушителя. Это разные устройства, которые существенно отличаются по своей конструкции.
Задний глушитель
Когда речь заходит о глушителе, зачастую подразумевается именно эта самая задняя часть конструкции, которая объединяет в себе всю выхлопную автомобильную систему.
Задний элемент необходим для того, чтобы окончательно поглотить выходящий из мотора шум, а также вывести в атмосферу все отработавшие газы, предварительно очищенные предыдущими устройствами системы.
Если сравнивать с резонатором, то в конструкции заднего глушителя используется неоднородная внутренняя компоновка или начинка. Внутри располагается сразу несколько камер, имеющих специальное наполнение. Пористая структура, система перегородок и воздуховоды способствует эффективному избавлению от посторонних сильных шумов, а также помогают снижать температуру в системе выхлопа.
Ремонт глушителя автомобиля
Как правило ремонт глушителя автомобиля хендай санта фе или любого другого авто сводится к заварке прогнивших дыр в основном глушителе, переваривать внутренние части как правило берутся только лютые энтузиасты. Да и смысла переварки внутренностей на старом глушителе как такового и нет. Потому как метал уже от звука и температур устал и стал так сказать сыпучим и трухлявым, потому проще купить новый глушитель. Но, а там каждый смотрит, конечно, по своим финансовым возможностям и настроению души.
Вот еще одно фото схема глушителя автомобиля так сказать для полноты понимания, тут хорошо видны два типа глушителя обычный глушитель и прямоточный глушитель, как вы понимаете в прямоточном из за его устройства звук будет намного громче, так как в нем отсутствуют гасительные камеры для звука
Шумоизоляция глушителя автомобиля своими руками
В шумоизоляции глушителя среди водителей нет единого мнения, и это понятно, тут как говорится палка двух концов, с одной стороны шумоизоляция глушителя снизит уровень шумовых колебаний, но с другой стороны создаст перегрев всех частей глушителя.
В основном для шумоизоляции глушителя используют материалы, такие как асбестовая ткань, или более современные жаростойкие и вибростойкие материалы.
Сама шумоизоляции сводится как правило к обматыванию этим жаростойким и звукопоглощающими материалом всех частей глушителя.
Некоторые умельцы даже обматывают и выпускной коллектор глушителя автомобиля, что так же вызывает много вопрос, как по перегреву самого коллектора, так и затруднение охлаждение части двигателя в месте соединения выхлопного коллектора с двигателем. Тут стоит взвесить все за и против такой процедуры. Но то, что будет большой перегрев всего глушителя из-за его обмотки шум изоляционными материалами это сто процентов.
Части глушителя
Эта система не однородна, она собирается из нескольких частей, а именно их пять:
Про выпускной коллектор мы с вами поговорили, также можете почитать про него в этой статье. Переходит сразу к приемной трубе. Она создана для соединения выпускного коллектора и катализатора. Вроде что на нее обращать внимание, труба и труба – НО, в ней зачастую устанавливают так называемый виброгаситель (попросту гофру), которая призвана гасить вибрации от двигателя и не передавать их дальше, ни на кузов, ни на глушитель.
Катализатор – призван бороться с отработанными газами, а именно с их отчисткой. Выхлоп, который идет от силового агрегата содержит много вредных элементов. Катализатор дожигает их, делая – безвредными, концентрация падает в разы. Конечно совсем отчистить не получается, но прогресс на лицо. Если бы не было катализаторов, мегаполисы просто задохнулись от выхлопных газов. Про его устройство читаем здесь.
Резонатор и глушитель – эти две части уже борются с потоком газов и звуком, они предназначены в первую очередь для гашения звука и только во вторую снижения температуры. Газы, которые прошли катализатор, по трубам достигают сначала резонатора, а уже затем самого глушителя.
Чем покрасить глушитель автомобиля
Иногда некоторые автовладельцы задаются вопросом, чем покрасить глушитель автомобиля, связанно это, как правило с двумя причинами
В любом случае, краска для такого вида работы будет очень дорогой, так как основное требование к таковой краске будет огромная термоустойчивость и способность выдерживать большие температурные перепады,
и даже при покупке такой краски если её использовать в районе коллектора где температура 1000 градусов Цельсия, то мало вероятно, что если она и устоит, то не изменит свой цвет от таких высоких температур. Поэтому сама идея покраски глушителя имеет место быть, но как говорится на ваше усмотрение.
Наш пост глушитель в автомобиле назначение и устройство подошел к концу, надеемся, эта статья внесла некоторую ясность в понимание устройства выхлопной системы каждого автомобиля, конечно если у вас электромобиль, то у вас попросту нет глушителя в виду того, что и нет выхлопных газов.
