Машины с блокировкой межколесного дифференциала
Виды блокировок дифференциала. Классификация.
Блокировок дифференциала для внедорожников существует и выпускается огромное множество, далее будут рассмотрены только межколесные блокировки, т.е. которые используются для распределения момента между колесами на одной оси и устанавливаются в редуктор вместо штатного дифференциала, либо внутрь этого дифференциала.
Статья постепенно будет обновляться, ваши комментарии и замечания крайне приветствуются, чуть позже добавлю поясняющих картинок для каждого типа блокировок.
Разделить их можно на 2 существенных вида:
1. Принудительные (или отключаемые) — водитель из салона с помощью кнопки или рычага может их включить/выключить при необходимости, все принудительные блокировки 100%, т.е. при включении блокировки колеса на одной оси всегда будут крутиться с одной скоростью.
Они в свою очередь разделяются по способу включения:
1a. Пневматические (воздушные или с пневматическим механизмом включения) — для включения необходимо наличие компрессора в системе, к мосту идет силиконовая трубка для подачи воздуха.
Самые распространенные, так как считаются самыми надежными и ремонтопригодными на сегодняшний момент. Включение происходит внутри дифференциала воздухом под давлением,
Пневматические блокировки TJM Pro Locker, ARB Air Locker, HF Air Locker, Yukon ZIP Locker, Ashcroft выпускаются для большинства внедорожников Toyota, Nissan, Suzuki, Isuzu, Mitsubishi, Land Rover, Jeep, Ford, GMC, Dodge, Chevrolet, Chrysler и других.
1б. Механические (тросиковые или с механическим приводом включения) — для включения необходимо установить в салоне рычаг, который тросиком двигает вилку внутри редуктора, замыкающую блокировку.
Механические блокировки OX USA Locker выпускаются только для редукторов Dana и GM. Штатные механические блокировки были на Toyota Land Cruiser 60.
1в. Электро-магнитные (с электро-магнитным механизмом включения) — для включения достаточно подачи 12 В на электро-магнитную муфту установленную на дифференциале.
Электро-магнитные блокировки Eaton E-Locker и Auburn gear ECTED Max выпускаются только для редукторов Dana, GM, Ford, а HF E-Locker и Harrop ELocker также для Toyota, Nissan, Mitsubishi и др.
1г. Электрические (штатные или включение с помощью электро-моторчика) — для включения необходим контроллер управления блокировкой
Электрические блокировки с мотором-актуатором ставились на некоторые модели внедорожников Toyota Land Cruiser 70/80/100/105, Prado 78/95/120, Hilux, Tacoma, FJ Cruiser и др.
1д. Вакуумные (с вакуумным приводом включения) — для включения необходим вакуумный насос(он есть на большинстве внедорожников) и воздушная магистраль с «лягушкой», которая толкает шток и вилку включения блокировки.
Вакуумные блокировки штатно ставились на Nissan Safari/Patrol, Mitsubishi Pajero, Volvo C303 Laplander и др.
1е. Гидравлические (с гидравлическим приводом включения) — для включения на мост устанавливается привод аналогичный главному тормозному цилиндру, который толкает шток и вилку включения блокировки.
Блокировки с гидравлическим приводом включения выпускаются НИРФИ для мостов УАЗ.
2. Автоматические (самоблокирующиеся, саморазблокирующиеся) — ставятся внутрь редуктора моста вместо штатного дифференциала или внутрь дифференциала вместо сателлитов и сайдгиров. Работают самостоятельно в соответствии с задуманной логикой, не имеют возможности отключения, при установке в передний мост рекомендуется ставить только при наличии муфт свободного хода(механических хабов).
2а. Автоматические саморазблокировки — 100% блокируемый дифференциал, при разной скорости вращения колес одной оси имеет возможность разблокировки, если крутящий момент на кардане не превышает момента на колесе.
Автоматические саморазблокировки Lockright, Powertrax No-Slip, Lokka, Spartan Locker, Aussie Locker, Nitro Lunch Box Locker выпускаются в виде шестерней, заменяющих сателлиты и сайдгиры в шатных дифференциалах.
Более продвинутые саморазблокировки Eaton Detroit Locker, Yukon Grizzly Locker, Kaiser Locker выпускаются уже в виде готового дифференциала, который ставится вместо штатного дифференциала.

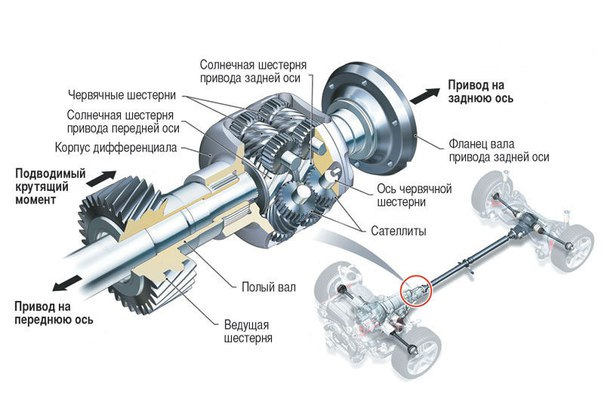

2б. Червячные самоблокирующиеся дифференциалы (винтовые) — в дифференциале установлен набор винтовых шестерней, обеспечивающих червячную передачу между корпусом дифференциала и сайдгирами полуосей и таким образом распределяющего момент между полуосями за счет трения в этих шестернях.
Червячные самоблокирующиеся дифференциалы можно разделить на 2 вида Torsen тип T-1 с червячными шестернями перпендикулярными полуосям и тип T-2с червячными шестернями параллельными полуосям, сейчас большинство червячных блокировок для внедорожников типа T-2.
Явные лидеры тут Eaton Detroit Truetrac (заявленный коэффициент блокирования до 80%), Quaife, Torsen и российские Вал-рэйсинг.
2в. Шариковые самоблокирующиеся дифференциалы — в дифференциале имеется набор канавок по которым свободно перемещаются цепочки шариков, обеспечивающие перераспределение момента между корпусом дифференциала и сайдгирами полуосей аналогично червячным блокировкам, производитель гарантирует возможность блокирования до 100%.
Блокировки такого типа выпускаются только в России под брендами ДАК(заявленный коэффициент блокирования до 100%) и ДАН.
2г. LSD (дифференциалы повышенного трения) и дисковые самоблокирующиеся дифференциалы — в дифференциале установлен один или два пакета фрикционов, при разной скорости вращения полуосей пакеты фрикционов за счет трения перераспределяют момент на менее нагруженное колесо.
LSD дифференциалы достаточно часто ставились на японских внедорожниках и кроссоверах на заводе, заявленный коэффициент блокирования обычно не более 30%. Срок службы LSD дифференциалов ограничен и требует обязательного применение специального трансмиссионного масла, обычное «убивает» пакеты фрикционов.
Дифференциалы повышенного трения выпускаются фирмами Eaton Posi LSD, Auburn Gear LSD, Yukon Dura Grip и многими другими для большинства внедорожников.
2д. Кулачковые (БТРвские) блокировки — по сути дифференциал повышенного трения для УАЗ доставшийся в наследство от БТР.
2е. Вязкостная муфта (вискомуфта) — в качестве межколесной блокировки практически не применяется из-за своей инерционности и громоздкости.
Не забывайте лить правильное трансмиссионное масло в соответствии с рекомендациями производителя!
Не забывайте про обкатку и своевременную замену масла — многие производители заявляют что обкатка для их блокировок уже выполнена на заводе и дополнительная не требуется.
Но, при сборке редуктора в нем могли остаться какие-нить посторонние частицы(стружка, пыль, смазка), которые постепенно вымоются, смоется заводское консервационное покрытие от ржавчины, в любом случае сателлиты и сайдгиры будут нарабатывать зеркало и железная пыль будет попадать в масло. Поэтому крайне желательно первые 100 км после установки блокировки сильно не нагружать трансмиссию, а к примеру через 1000 км сменить трансмиссионное масло.
ТОП-3 внедорожников с межколесными блокировками
Настоящий внедорожник, кроме традиционной рамы и полного привода, должен также обладать и хоть одной блокировкой межколесного дифференциала. Именно этот нюанс зачастую играет решающую роль на реальном бездорожье. К счастью, такие модели есть на рынке, причем блокировки в них предусмотрены заводом-изготовителем, а не установлены владельцами внештатно. «Автоновости дня» составили ТОП-3 трехлетних внедорожников с заводскими блокировками.
Mitsubishi Pajero Sport
Mitsubishi Pajero Sport. Фото Mitsubishi
Третье поколение данной модели обладает всеми атрибутами серьезного внедорожника, включая наличие рамы, заднюю балку и блокировку заднего же межколесного дифференциала. Не даром «японец» отлично показывает себя в сложным условиях, даже при диагональном вывешивании.
Под капотом автомобиля располагаются моторы на 2.4 и 3.0 литра. Первый является турбодизелем и с мощностью в 180 л.с. считается оптимальным выбором для любителей внедорожных приключений. Более мощный 210-сильный бензиновый движок агрегатируется только с автоматической КПП, что больше подойдет для более комфортной езды не в экстремальных условиях.
Toyota Land Cruiser Prado
Toyota Land Cruiser Prado. Фото Toyota
Еще один японский внедорожник классом повыше – это «Прадо» четвертого поколения. Кроме рамы, полноприводной трансмиссии и блокировки задней оси, эта модель может похвастать продвинутой электронной системой выбора режимов движения по бездорожью Multi-Terrain Select, а также адаптивным внедорожным круиз-контролем.
Базовые версии Toyota Land Cruiser Prado оснащаются бензиновым 2.7-литровым мотором мощностью в 163 л.с. Более уверенно чувствовать себя вне дорого поможет 2.8-литровый турбодизель с отдачей в 177 л.с. «Топовым» же мотором является 4.0-литровый бензиновый мотор мощностью в 249 лошадиных сил. Для модели доступны как МКПП, так и «автомат».
Mercedes-Benz G-Class
Mercedes-Benz G-Class. Фото Mercedes
Легендарный немецкий внедорожник у многих ассоциируется в первую очередь со статусностью и некоторым пафосом. Между тем, укомплектованность «Гелика» в плане внедорожных возможностей может дать фору большинству конкурентов. Так, Mercedes-Benz G-Class имеет сразу три блокировки в штатном оснащении. Это традиционная межосевая блокировка, а также блокировки обоих дифференциалов на передней и задней осях.
Последний рестайлинг второго поколения данной модели мог быть укомплектован одним из четырех двигателей. Базовым является 3.0-литровый турбодизель на 245 л.с. Далее следует 420-сильный мотор на 4.0 литра. Стоит упомянуть и две «заряженные» версии AMG на 570 и 630 лошадиных сил.
Отметим, что в целом на рынке не так уж много моделей с полноценными межколесными блокировками, поэтому немалая часть любителей жесткого «офф-роуда» самостоятельно устанавливает на свои авто такие дифференциалы. Конечно же, намного лучше, если такая опция доступна уже в заводском исполнении.
Проходимость для «легковушки»: виды блокировок дифференциала и их применение
Обзор бюджетных переднеприводных кроссоверов в очередной раз вызвал у наших читателей вопрос: можно ли повысить проходимость при отсутствии дорогой и громоздкой системы полного привода, как у Mercedes или Audi, и если да, то почему это так мало заботит производителей? Попытаемся разобраться в этом, рассмотрев несколько вариантов решения проблемы, которые, по сути, сводятся к одному: заставить межколесный дифференциал отказаться от выполнения своих прямых обязанностей.
Кондуктор, нажми на тормоза.
Дифференциал — непременный атрибут любого автомобиля, имеющего пару ведущих колес, между которыми механическим способом распределяется крутящий момент от одного источника (двигателя). Исключение — картинг, где техника прохождения поворотов основана на скольжениях ведущих колес, а вопросы надежности и долговечности волнуют кого-либо в последнюю очередь. Практически любой свободный дифференциал представляет собой нехитрый планетарный механизм, позволяющий правому и левому колесам реализовать равный крутящий момент при различной скорости вращения, без чего не обойтись при поворотах. Но в этом и главный недостаток: стоит одному из колес вывеситься или попасть на скользкое покрытие — крутящий момент на нем падает практически до нуля, а следом останавливается и противоположное колесо, еще имеющее контакт с поверхностью, поскольку специфика работы дифференциала лишает момента и его. Бытует ошибочное представление, что в этом случае вся тяга перераспределяется на скользящее колесо, и хотя на самом деле это не так, результат не меняется: нет зацепа — нет движения.
Как мы действуем, если некому вытолкать машину из засады? Пытаемся либо подложить что-то под буксующее колесо, либо загрузить его, чтобы увеличить силу трения, создав тем самым крутящий момент, причем не только на этом колесе, но и на втором, как следует из принципа действия дифференциала. Но то же самое можно сделать с помощью тормозов, на чем и базируется электронная имитация блокировки дифференциала: по сигналу датчиков скорости вращения (как правило, тех же, что работают с АБС) колесо «прихватывается» тормозным механизмом — и дело, как говорится, в шляпе. Этот способ используется главным образом на полноприводных кроссоверах и внедорожниках, но концерн PSA, например, реализовал его в системе Grip Control на переднеприводниках Peugeot 3008 и 2008. Причем тут интерес представляет не столько само наличие электронной имитации блокировки, сколько различные алгоритмы работы: в режимах «снег», «бездорожье» и «песок» буксующее колесо притормаживается с разной интенсивностью. И максимальная допустимая скорость у каждого режима тоже своя: для езды по снегу, по мнению французов, достаточно 50 км/ч, по грязи можно двигаться не быстрее 80 км/ч, а в «песчаном» режиме — до 120 км/ч. Ведь чем жестче блокировка, пусть даже электронная, — тем более проблемной становится управляемость (вспомним о картинге).
Дифференциал автомобиля Porsche Cayenne в разрезе
Карданный вал (1) через коническую зубчатую передачу передает вращение на корпус дифференциала (2). Корпус дифференциала через независимые друг от друга шестерни (сателлиты) (3) вращает полуоси (4). Такое зацепление имеет не одну, а две степени свободы, и каждая из полуосей вращается с такой скоростью, с какой может. Постоянна лишь суммарная скорость вращения полуосей
Однако система Grip Control и ей подобные «завязаны» не только на тормоза: они могут варьировать чувствительность электронной педали акселератора и даже «душить» двигатель, дабы не допустить закапывания колес. А если попроще, без всякой электроники? Еще в незапамятные времена отдельные умельцы ставили на ВАЗовскую «классику» два «ручника» вместо одного, по одному на каждое колесо, именно для того, чтобы при случае легче было выбраться из снега или грязи. Действительно, чего проще: забуксовал, посмотрел, какое колесо вращается вхолостую, — его и притормозил, ведь иногда требуется всего несколько оборотов, и порой помогает даже штатный стояночный тормоз. Разумеется, в массовом производстве ничего подобного никогда не было и не предвидится, да и в тюнинге чаще используется другой подход к проблеме пробуксовки.
LSD или блокировка?
Суть второго подхода — вмешательство в конструкцию самого дифференциала, ставящее своей целью сделать его, если можно так выразиться, менее дифференциальным. Грубо говоря, в определенный момент его нужно превратить в обычную пару шестерен, как у того же карта, заставляющую колеса вращаться с равной скоростью либо в зависимости от условий движения, либо невзирая на них. В первом случае эксплуатируются самоблокирующиеся дифференциалы, они же дифференциалы повышенного трения, а в англоязычной литературе чаще используется термин «дифференциал ограниченного скольжения» (LSD, Limited Slip Differential), что, в принципе, то же самое. Сущность соответствует названиям: до определенного момента узел «терпит» разность скоростей вращения колес или крутящего момента, но потом блокируется за счет той же силы трения либо полностью, либо частично. Момент и степень блокировки могут быть разными, равно как и конструкция: знаменитый червячный Torsen, кулачковый (легендарная «шишига» ГАЗ-66), цилиндрический, дисковый и т. д. Частным случаем LSD можно считать и вискомуфту, где трение возникает в специальной жидкости.
LSD конического типа
«Самоблок» считается более радикальным и эффективным решением, чем подтормаживание колес, хотя очень многое зависит от конкретной конструкции и настройки. Для примера рассмотрим винтовой дифференциал типа Quaife, предлагаемый тюнинговыми фирмами для автомобилей ВАЗ, УАЗ и даже для иномарок: его устанавливают вместо штатного дифференциала, и цена вопроса не так уж велика, порядка 10-30 тысяч рублей, в зависимости от модели. Как и обычный дифференциал, это планетарная конструкция, но нарезка зубьев шестерен тут похожа на резьбу винта, на что намекает и само название. Когда одно из колес начинает пробуксовывать, шестерни-сателлиты, находящиеся в зацеплении с полуосевыми шестернями, начинают проворачиваться, как в обычном свободном дифференциале. Однако этому препятствует трение, которое создается между сателлитами и корпусом механизма под действием центробежных сил, плюс сопротивление довольно велико и в самих винтовых парах, — это заставляет всю конструкцию вращаться почти как единая ось, хотя и с небольшим проскальзыванием, недаром блокировка называется частичной.
Как показывает опыт эксплуатации Грант и Калин с такими дифференциалами, они действительно повышают проходимость, позволяют увереннее стартовать на скользком покрытии и даже обостряют «чувство руля», что импонирует активным водителям. Но есть и обратная сторона медали: чем выше степень блокировки (а она задается конструктивно, и варьировать ее нельзя), тем сильнее поведение машины с «самоблоком» отличается от дорожных манер «гражданских» автомобилей. Для машин с задним приводом это не столь критично, но переднеприводные, коих нынче подавляющее большинство, требуют от водителя большей концентрации, а часто — и просто больших физических усилий в процессе управления. Ведь при передаче крутящего момента в повороте, особенно при добавлении или сбросе «газа», дифференциал повышенного трения стремится уравнять скорости вращения управляемых колес, что, как правило, выражается в сильной недостаточной поворачиваемости, — машина, как говорят, «упирается». К тому же, остается актуальным вопрос надежности и ремонтопригодности, поэтому сфера применения «самоблоков», как правило, ограничивается кругом энтузиастов различных видов автоспорта.
Обычному же водителю нужно совсем другое — выбраться из сугроба или преодолеть размытую грунтовку по дороге на дачу, но в штатных условиях движения не жертвовать управляемостью и комфортом. Для этого лучше всего подходит принудительная блокировка дифференциала, которая в большинстве случаев бывает полной, — как, например, сделано на нашей «Ниве», только не в межколесном дифференциале, а в межосевом. Он имеет обычную свободную конструкцию, но дополнен зубчатой муфтой, замыкающей одну из шестерен на корпус, который играет в планетарной передаче роль так называемого водила. В итоге происходит то же самое, что и в «самоблоке», но без всякого проскальзывания: дифференциал превращается в ту самую жесткую передачу, о какой было сказано выше. Причем если у «Нивы» водитель должен перемещать муфту вручную, с помощью специального рычага, то у современных автомобилей ее привод может быть и гидравлическим, и пневматическим, и электрическим. Последний, по всей видимости, и используется в трансмиссии квазикроссовера Fiat Weekend, о котором шла речь в нашем обзоре.
Не в этой жизни?
А теперь о самом грустном: почему ни один из описанных методов повышения проходимости не используется в массовых и недорогих моделях, доступных россиянам? Оставим в стороне иномарки, но тот же АВТОВАЗ, на первый взгляд, вполне мог бы озадачиться копеечной для такого гиганта задачей — предложить в качестве опции блокировку дифференциала, подобно бразильскому Фиату. Но вспомним, во-первых, что нынче завод принадлежит концерну Renault-Nissan, практикующему жесткую экономию, — это с одной стороны, а с другой — до сих пор не удается справиться с фирменным воем ВАЗовских коробок передач, — до блокировок ли тут. Впрочем, был в Тольятти один человек, который мог бы эту сказку сделать былью, и фамилия у него почти сказочная — Андерссон. Продержись он у руля АВТОВАЗа еще пару лет и узнай о бразильском опыте — возможно, и увидели бы мы опционную блокировку дифференциала или ее электронную эмуляцию на моделях с приставкой Cross, крестным отцом которых и был шведский топ-менеджер. Но история не знает сослагательного наклонения, и теперь тюнинговых дел мастера могут не опасаться конкуренции со стороны автогиганта. Кстати, интересно, как скоро будет готов «самоблок» для Весты?
Типы блокировок межколесных дифференциалов
ARB Air Locker относится к принудительно включаемым блокировкам и в нормальном состоянии представляет из себя обычный классический дифференциал. При включении (блокировании) такого дифференциала полуоси блокируемого моста замыкаются между собой жестко — поэтому блокировки такого типа обычно называются жесткими, или 100%-ми блокировками. В такой комплект входят непосредственно сам дифференциал с механизмом блокирования, пневмомагистрали и воздушный компрессор, необходимый для создания рабочего давления (не менее 2-х атмосфер), которое и приводит в действие блокировку.
Совершенно очевидно, что система ARB имеет неоспоримое достоинство: обладая мягкостью работы обычного дифференциала на твердых поверхностях, тем не менее достигается полная блокировка в нужный момент.
Недостатками ARB являются высокая стоимость, во-первых, сложность монтажа, во-вторых, и необходимость умения ею пользоваться, в-третьих, — если забыть выключить блокировку на дороге с твердым покрытием, можно поломать трансмиссию или потерять управление автомобилем (особенно при применении ARB на переднем мосту). Кроме того, жесткие блокировки вообще предъявляют к автомобилю более высокие требования — при установке на лифтованные машины колес увеличенного размера в определенных условиях могут рваться полуоси, карданные шарниры и другие детали трансмиссии.
Плюс к этому — ARB не самая простая по конструкции система. Она включает в себя очень много компонентов, что снижает надежность. Например, компрессор может сгореть, а при выходе из строя генератора аккумулятор долго не протянет, а следовательно, не будет функционировать мотор компрессора, вполне возможен обрыв электропровода или случайное повреждение пневмомагистрали.
Бездифференциальный мост.
Строго говоря, блокировка такого типа — это вовсе и не блокировка, а просто устанавливаемый вместо коробки дифференциала барабан, на который монтируется ведомая шестерня главной передачи и вставляются полуоси, то есть правая и левая полуоси постоянно сцеплены между собой, дифференциал, таким образом, просто отсутствует. Не стоит даже и говорить о том, что такая система не имеет права на жизнь в переднем мосту — управлять автомобилем было бы невозможно, но на задних ведущих мостах ATV, например, такой механизм применяется даже чаще, чем обычный межколесный дифференциал. Кроме того, постоянно замкнутые задние мосты используются в гоночных американских внедорожниках и триальных машинах. Недостатки понятны — быстрый износ резины на дорогах с твердым покрытием, высокие нагрузки на трансмиссию, плохая управляемость. Достоинства — простота и надежность.
Существуют также блокировки других систем, в которых предусмотрено принудительное включение, например для автомобилей Toyota Land Cruiser американской фирмой Specter Off-Road производится дифференциал, блокируемый тросовым приводом. Фирма Powertrax планирует начать выпуск электроблокировок, Eaton обещает то же самое в недалеком будущем. Преимущество перед пневматикой не нуждается в объяснении — не нужен дорогой компрессор, да и восстановить оборванную проводку проще и быстрее, чем пневмомагистраль.
DETROIT LOCKER.
Возможно, это самый известный тип автоматической блокировки. Он устанавливается вместо заводского корпуса дифференциала (за исключением GM 12.5), что увеличивает прочность узла в целом. Для включения Detroit Locker не требуется ни проводов, ни пневмомагистралей, не нужно нажимать кнопки или включать рычаги — все происходит само собой. Минимальное количество внутренних деталей обуславливает высокую надежность узла. Существуют три версии Detroit Locker, исполняемых в зависимости от типа моста, для которого он предназначен.
Так называемый Detroit SoftLocker наиболее распространен в современных мостах. Эта конструкция имеет демпфирующие устройства со стороны каждой полуосевой шестерни, что поглощает часть рывков и шумов, неизбежно сопровождающих работу этого локера.
C-Locker представляет собой модификацию, предназначенную для мостов с полуразгруженными полуосями, у которых последние фиксируются С-образными стопорными шайбами. Работает такая блокировка с некоторым шумом и щелчками, так как в этой конструкции нет демпфирующих устройств, как в SoftLocker. В случае использования этого механизма нужно быть осторожным с установкой больших колес на лифтованные машины, а также с увеличением мощности и крутящего момента двигателя. Трансмиссия, не рассчитанная на подобные перегрузки, попросту не выдерживает и поэтому… Свернутые шлицы полуосей — нормальное явление (если, конечно, полуоси не были заменены на более мощные, чем заводские).
NoSpin — оборудование для тяжелой техники, такой, как пикапы General Motors, укомплектованные мостами типа GM-14 bolt или Rockwell 12.5′. Специальных демпферов нет и в этой модификации, но благодаря тяжести машин, в которых применяется это устройство, ударов и посторонних звуков при включении не ощущается.
Так как корпуса дифференциалов в таких мостах очень прочные и в них установлено по 4 сателлита, NoSpin заменяет только заводские шестерни внутри корпуса дифференциала.
Все модификации Detroit Locker представляют собой, по сути, кулачковую блокировку, весьма напоминающую конструкцию, устанавливаемую на «ГАЗе-66» и БТР. Отличается простотой, надежностью в применении и весьма посредственными характеристиками на твердых покрытиях, что сказывается на управляемости, особенно при применении на переднем мосту, что ускоряет износ резины. Определенный дискомфорт вызывают щелчки и металлические удары, слышимые при работе Detroit Locker.
GOV-LOCK.
Gov-Lock представляет из себя автоматически включаемый дифференциал повышенного трения. Специально разработан для государственной и военной техники США. Как опция предлагается практически для всех пикапов и внедорожников GM. В нормальном состоянии представляет собой классический разомкнутый дифференциал. Как только скорость вращения одного колеса оси относительно другого достигает определенной величины — примерно 2 оборота в секунду, — центробежный замыкатель защелкивает кулачковую муфту, которая, в свою очередь, зажимает пакет фрикционов, причем тем сильнее, чем быстрее крутится буксующее колесо. Таким образом, Gov-Lock обладает прогрессивной характеристикой блокирования — от нуля до стопроцентной. Кроме того, в этом устройстве имеется приспособление, автоматически отключающее блокировку при достижении транспортным средством скорости 25 миль в час… Любят своих военных в Америке… Достоинства такой блокировки очевидны, но и недостатков куча: большое количество мелких деталей вызывает и высокую вероятность поломок, что часто и происходит на практике — ломается шестеренка замыкателя и блокировка перестает работать. Кроме этого, Gov-Lock отнюдь не всегда эффективно работает. Если машина застряла в мягком грунте, то данная блокировка может оказать медвежью услугу, ведь для ее включения нужно достаточно сильно раскрутить буксующие колеса, что неминуемо приведет к моментальному самозакапыванию джипа, а включившийся в конце концов локер только добавит масла в огонь, окончательно посадив автомобиль на мосты. И происходить все будет тем быстрее, чем тяжелее внедорожник. Но на управляемость автомобиля Gov-Lock практически не оказывает негативного влияния.
EZ TRACTECH И LOCK-RIGHT POWERTRAX.
Автоматические блокировки EZ Tractech и Lock-Right Powertrax устанавливаются вовнутрь заводских корпусов дифференциалов, что очень удобно для джиперов, желающих сэкономить деньги на приобретении более дорогих блокировок, требующих выставления правильных зазоров в главных парах при их монтаже (ведь меняется корпус дифференциала). Недостаток очевиден — вся нагрузка при блокировании передается через единственную и не рассчитанную на это ось сателлитов. Кроме того, кулачковая конструкция издает посторонние звуки и шумы при работе.
Для установки в дифференциалы лифтованных машин, ездящих на больших колесах, такие блокировки рекомендовать нельзя. Да и вообще, кулачковые блокирующие устройства дают очень малую свободу проворачивания одного колеса относительно другого — трансмиссия испытывает постоянные перегрузки и быстро изнашивается, не говоря уже об ухудшении управляемости и быстром износе шин.
ДИФФЕРЕНЦИАЛЫ ПОВЫШЕННОГО ТРЕНИЯ (LSD).
Разделяются на два основных типа — с постоянными характеристиками и с прогрессивной характеристикой. Первые устанавливались, к примеру, в старые Grand Cherokee — простой набор фрикционов, поджатый пружинками, задавал определенное усилие проворачивания одного колеса оси относительно другого. На современных автомобилях марки Jeep устанавливается система Van-Lock, где роль пружины отведена героторному насосу, приводимому в действие шестерней полуоси, — как только появляется разница во вращении колес одного моста, героторный насос начинает перегонять масло из одного стакана в другой, тот давит на фрикционы и блокирует дифференциал, причем тем сильнее, чем быстрее происходит вращение буксующего колеса. Еще в современном автоспорте получили широкое распространение дифференциалы с косозубыми шестернями сателлитов — при проворачивании возникает сила, прижимающая их к корпусу дифференциала. Угол нарезки зубов на сателлитах задает характеристики блокирования.
Конечно, наиболее часто встречающийся тип дифференциала повышенного трения — это «дисковый». Такая блокировка применялась и до сих пор стоит на «вооружении» большинства мировых производителей внедорожников. Она обладает большой мягкостью срабатывания и практически не наносит вреда трансмиссии. Однако следует помнить, что устанавливаемые на серийные машины LSD имеют очень небольшой коэффициент блокирования (около 30%), а вследствие этого и недостаточно эффективны в тяжелых условиях. Такие блокировки не срабатывают, например, при вывешивании одного из колес, когда, в общем-то, помощь локера и требуется в первую очередь. Существуют пакеты фрикционных дисков, обеспечивающие больший коэффициент блокирования, но он все равно далеко не стопроцентен. Кроме того, с его увеличением, естественно, возрастают и нагрузки на трансмиссию при езде по твердому покрытию. Еще одним минусом LSD является их ограниченный ресурс. Фрикционные диски имеют тенденцию стираться, причем чем чаще буксуют колеса, тем сильнее изнашиваются диски. Если такой дифференциал установлен в заднем мосту автомобиля, не предназначенного для постоянного движения с полным приводом (только Part time в раздатке), то зимой в условиях города, где использование полного привода не оправдано, ему приходится работать очень много, так как задняя ось будет достаточно часто пробуксовывать. В целом ресурс LSD в зависимости от условий эксплуатации составляет от 50 до 150 тыс. км. Однако он не отказывает сразу, а «умирает» постепенно, все больше снижая коэффициент блокировки. Также нужно помнить, что дифференциалы повышенного трения требуют использования специальных присадок к маслу, залитому в такой дифференциал. Тип присадки фирма-изготовитель указывает в инструкции по эксплуатации.
