Мини-эстакады для Йоко-дедульки ч.1 — Чертёж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Всем привет!
Делать было нечего, дело было вечером… и на работе:)
На днях заморочился заняться кое-чем в плане апгрейда Дедульки, но подлезть под машину не удалось на даче, как я не выбирал пригорки с вывешиванием. Подставки под авто у меня уже давно имелись еще с прошлого авто, но как-то их надежность не внушала доверия, а тут и машина тяжелее и выше. Вообщем пришел я к мысли сделать эстакадку своими руками, которую можно было бы вытаскивать когда нужно.
Прецеденты на драйве по этому поводу уже есть, но у кого-то весит под 50кг, кто-то приваривает уголки шиворот на выворот. Вообщем решил набросать чертеж самостоятельно с просчетом итогового веса и затрат материала и вот что получилось…

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Ценник и весовые характеристики взяты исключительно с сайта Леруа в нашем городе и могут отличаться от фактических, но итоговый вес меня все же удивил.
Итак, что мы имеем:
Габариты: В400xШ350xД1250
Угол въезда:25гр
Полезные размеры площадки: 495х340
Вес: 22.2кг
Стоимость 2 шт: 4936руб
Потребуется:
Сварочный аппарат
Электроды
Болгарин с женой
Арматура 12мм х 2920мм — 4шт
Уголок 50х50х5х2920 — 5 шт
Труба проф. 40х40х3000 — 1 шт
Немножко терпения и усидчивости

По поводу конструкции. В принципе если взять вместо 50-уголка 40-ой, то стоимость итоговая более чем на 1000 рублей меньше, конкретно по чертежу ничего менять не придется, ну и слегка убавится вес.
Дополнительные усилители можно будет доварить или оставшимися уголками или арматурой по желанию. Это почти наверняка потребуется, потому что на чертеже сугубо основной скелет. Поперечены на «подъем» буду добавлять обязательно по факту. Но тогда вес конструкции слегка подрастет, но незначительно
Я, честно говоря, удивился весу каждой такой самоделки, но или я считаю плохо или в Леруа лукавят с весом на сайте. По итогу посмотрим как будет, начнем-с в ближайшее время
Держу в курсе, как говорится! До новых встреч!

Источник

Топливная система часть #1 — Изготовление заготовки топливной рампы

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Все знают, что ресивер у меня от дельты, а значит и рампу надо использовать от нее. Зашел на ebay, поискал там и понял, что за такие деньги она мне нафиг не нужна 🙂 Вооружившись компасом и штангенциркулем сделал себе чертеж 🙂

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

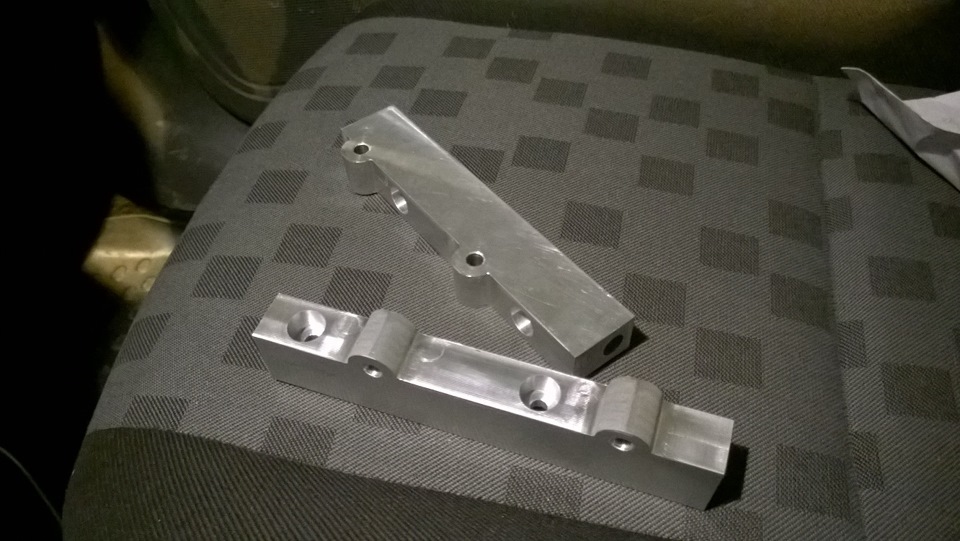

Общая длина рампы получилась порядка 33см, но у товарища на работе не было возможности сделать такое длинное отверстие, а потому пришлось рампу разделить на две части. Но это не беда, уже отдал на сварку 🙂

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

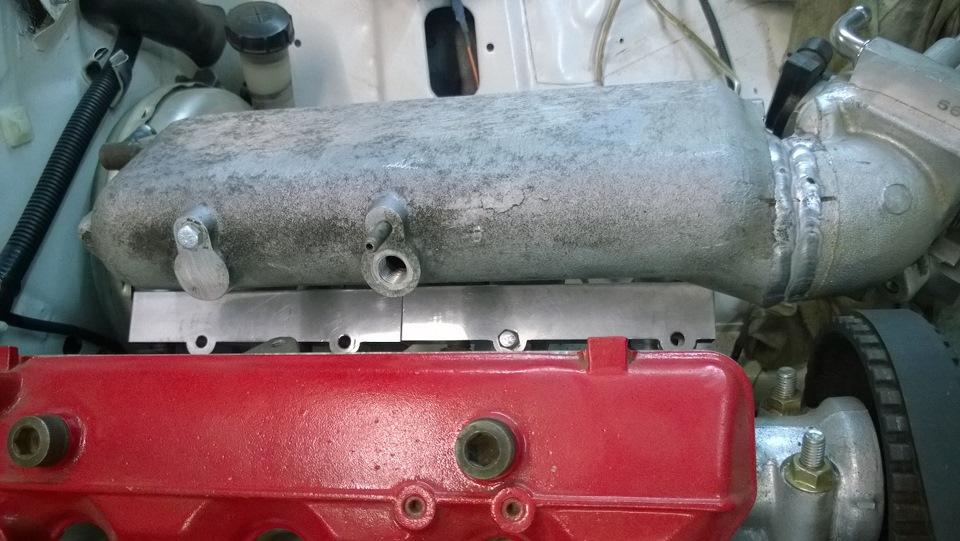

Привез её в гараж, снял впуск, решил примерить. Все подошло без проблем 🙂

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

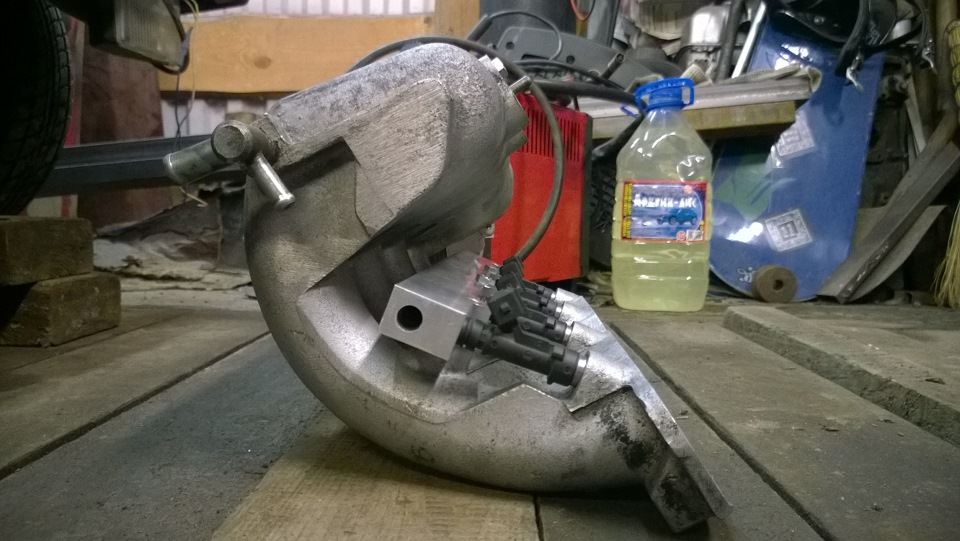

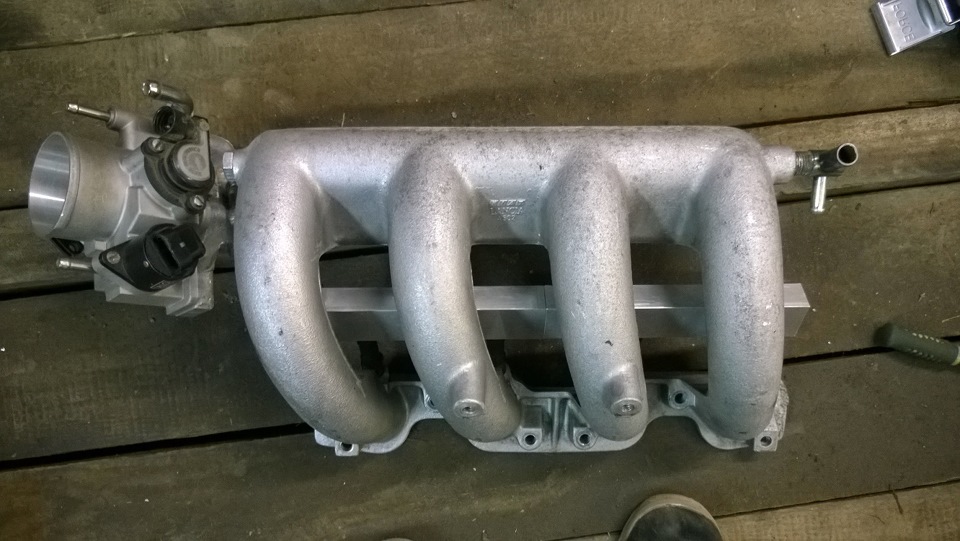

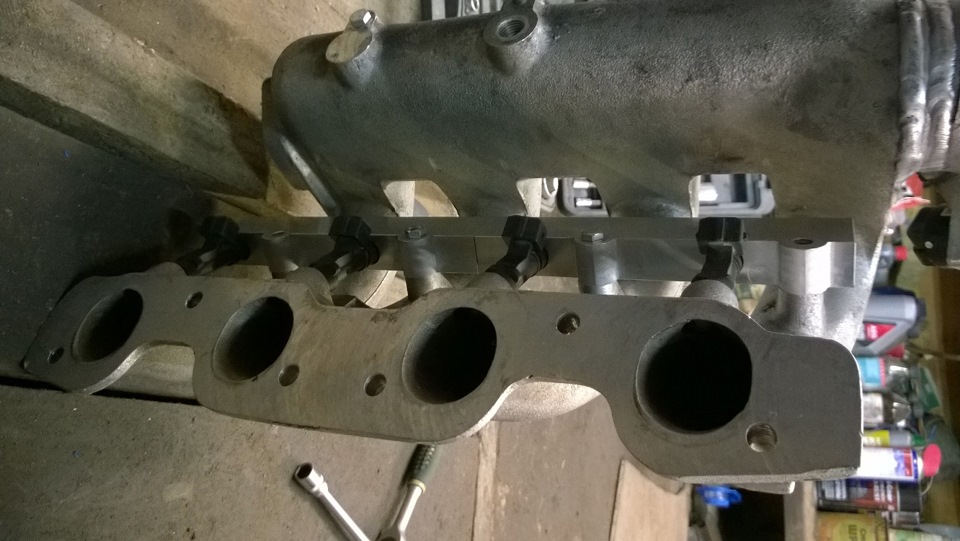

После поставил ресивер на мотор, чтобы посмотреть как получается по месту.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

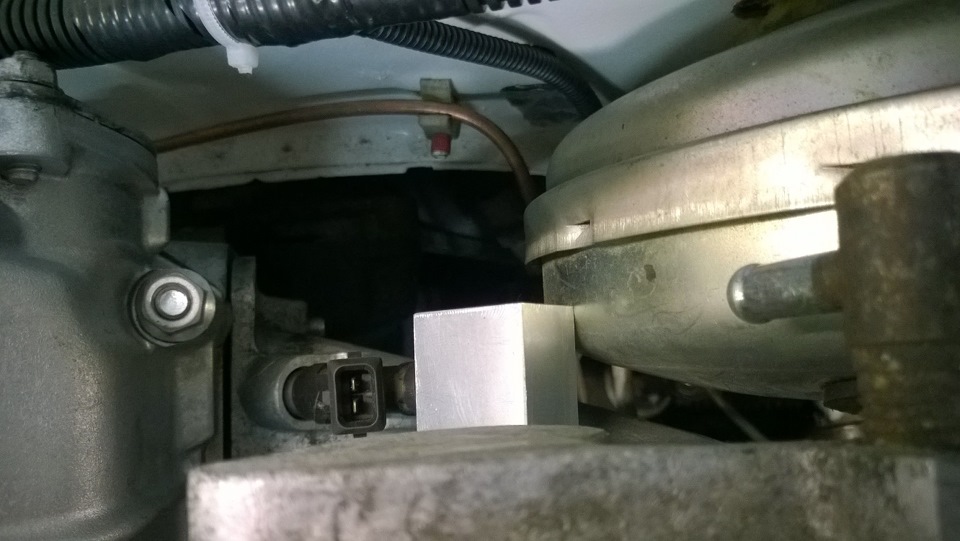

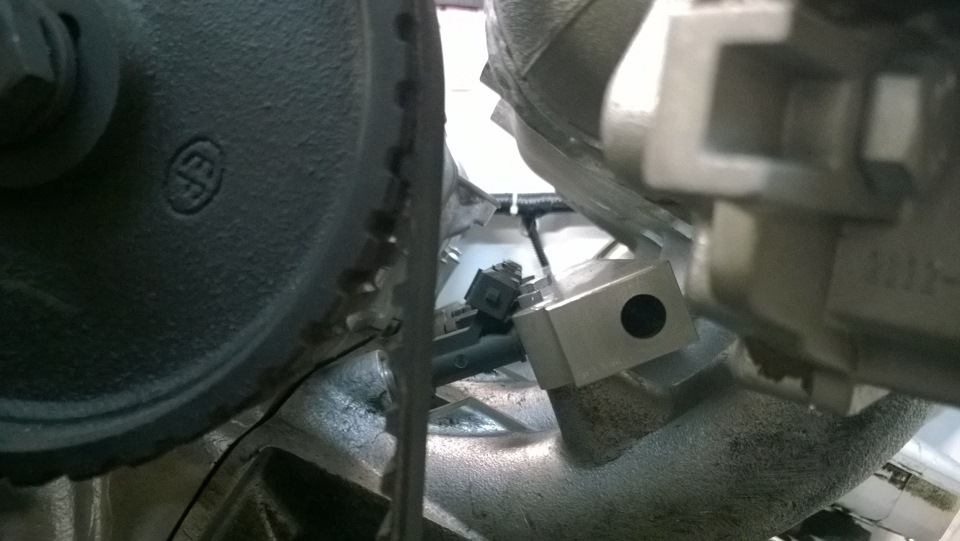

И тут всплыла неожиданная проблема. Желание уйти от колхоза порождает новый колхоз =D Рампа уперлась в вакуумный усилитель. Думаю проблему придется решить небольшим подпиливанием самой рампы и ударами молотка по ВУТу 🙁 Не эстетично, однако другого выхода пока не придумал

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Теперь на очереди покупка фитингов пацанских, китай-регулятора давления топлива и шлангов. Топливную магистраль можно будет считать готовой 🙂 Отзывы о фитингах, штангах и регуляторе приветствуются!

P.S. Цена вопроса — снова два литра пива. Материал — алюминий

Нагуглил устройство ВУТа, мембрана далеко стоит от этой части корпуса, так что можно поработать молотком =D

Источник

Эстакада для авто своими руками: 4 разных варианта исполнения

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Если вы планируете заниматься техническим обслуживанием личного автомобиля самостоятельно, то в гараже или рядом с ним должна быть смотровая яма.

Правда, многие гаражи не имеют смотровой ямы. И делать ее с нуля — не каждому по карману.

В этом случае есть два альтернативных варианта: использовать автомобильные домкраты или…

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Автоэстакада отлично заменяет собой смотровую яму, а также намного безопаснее обычных домкратов.

И уж тем более самодельная эстакада будет дешевле специальных автомобильных подъемников, которые используются на СТО.

Эстакады бывают нескольких видов:

Полноразмерная эстакада более надежная, и никак не ограничивает мастера — можно и техобслуживание провести, или капремонт сделать.

Однако такая конструкция требует много места, и финансовых вложений.

Мини эстакада компактнее, но чтобы на нее заехать, нужно очень постараться. У данных конструкций есть неоспоримое преимущество — как правило, они разборные, что облегчает их хранение в гараже.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Если сравнивать между собой полноразмерные и переносные эстакады, то стационарные конструкции — более универсальны, поскольку позволяют выполнить широкий спектр работ, и подходят практически для любого транспорта.

Компактные мини эстакады подходят только для легковых автомобилей.

Есть и третий вариант — нечто среднее между стационарными и разборными (переносными) эстакадами.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Они меньше по габаритам, чем полноразмерные автоэстакады, предназначенные для ремонта авто своими руками, но надежнее и удобнее, чем «мини версия».

Однако опять же для них требуется определенное пространство. Или можно сделать их разборными. Но в этом случае нужно тщательно продумать все узлы конструкции.

Заезд для авто может быть выполнен в виде широкой площадки (ширина — не менее 3 метров), либо в виде двух трапов шириной по 40-50 см.

Материалы для изготовления самодельной эстакады могут использоваться самые разные — обычно мастера-самодельщики берут все, что найдется под рукой.

Например, чтобы сделать своими руками мини эстакаду для авто, можно использовать деревянные брусы и доски, а также профильные трубы.

Для изготовления стационарных металлоконструкций, рассчитанных на обслуживание легковых и грузовых автомобилей, потребуется уже более серьезный металл — например, швеллер, стальной уголок и др.

Для изготовления компактных эстакад чертежи особо и не нужны. Но при необходимости можно найти их в интернете.

Если собираетесь сделать стационарные полноразмерные конструкции из металла, то потребуется выполнить соответствующие инженерные расчеты.

И все работы надо выполнять по принципу: «7 раз отмерь, и 1 раз отрежь». Безопасность тут превыше всего.

В этой статье расскажем, как сделать эстакаду своими руками из доступных материалов, чтобы было надежно и недорого. Подготовили для вас 4 интересных идеи с относительно небольшим бюджетом.

Металлическая конструкция своими руками

Чтобы не тратить время на поиски информации, как сделать эстакаду для авто, можно взять за основу опыт автора YouTube канала Kovko Kova4.

В данном случае для изготовления конструкции будем использовать профтрубу 40х40 мм (всего потребуется 60 метров). Дополнительно мастер использует профиль 25х25 мм (потребуется около 12 метров).

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Размеры эстакады для ремонта авто можно посмотреть на чертеже ниже.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Первым делом необходимо будет сварить четыре фермы одинакового размера из профтрубы 40х40 мм. Длина каждой фермы — 4 метра.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Автоэстакада состоит из двух одинаковых частей — трапов, по которым заезжает автомобиль. Один трап состоит из двух ферм.

Между собой фермы соединяются при помощи горизонтальных перемычек длиной по 50 см, нарезанных из профиля 40х40 мм.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Дополнительно нужно будут сварить две площадки — начало заезда на трапы. Размеры площадок — 50х50 мм. Для их изготовления автор использовал профильную трубу и арматуру.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

После этого площадки привариваются к трапам. Таким образом длина каждого трапа составляет 4,5 м.

Для большей жесткости и прочности конструкции автор усиливает фермы укосинами, нарезанными из профильной трубы 25х25 мм.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

По центру каждого трапа привариваются небольшие ножки.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Трапы работают по принципу качелей — автомобиль заезжает в горку на трапы, проезжает больше половины, и трапы становятся горизонтально.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

В верхней части трапов привариваются отрезки арматуры на расстоянии примерно 5-7 см друг от друга. На них будут опираться колеса автомобиля.

Спереди обязательно нужно приварить ограничители, которые не дадут автомобилю проехать дальше, чем нужно.

Ознакомиться с пошаговым процессом изготовления металлической эстакады можно в авторском видеоролике.

Мини эстакада в гараже своими руками

Предлагаем вашему вниманию еще одну интересную конструкцию, изготовленную из уголков и профиля.

Она имеет меньшие габариты, по сравнению с предыдущим вариантом, но довольно надежна и удобна в эксплуатации.

Самодельную мини эстакаду можно использовать как для легковых авто, так и для машин потяжелее — например, для небольших фургонов (типа «Газели»).

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Чтобы машина не свалилась, трапы эстакады имеют бортики по бокам и упор спереди. Это значительно повышает безопасность заезда.

Приступаем к работе. Первым делом необходимо отрезать четыре металлических уголка. С помощью болгарки подрезаем одну из полок в каждом уголке, чтобы можно было согнуть заготовки под нужным углом.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

По ходу работ места надреза необходимо будет заварить кусочками стальной полосы.

Отрезаем по размеру профильные трубы, и свариваем две П-образных рамки для переднего упора эстакады.

После этого свариваем боковые трапеции, выставив заготовки в нужном положении, и зафиксировав струбцинами.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

В идеале сначала лучше сварить первый трап эстакады, а потом по его размерам (используя его как шаблон) свариваем второй трап. Таким образом, получим две одинаковых части конструкции.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Далее привариваем к трапам распорки основания — на каждый трап по четыре штуки, и опорные стойки — по две с каждой стороны.

Верхнюю часть трапов автор решил сделать из стальной полосы толщиной 5 мм, расположив их с шагом 3 см (для большей надежности нужно будет приварить снизу ребро жесткости из той же металлической полосы). Однако можно и арматуру использовать — тогда ребро жесткости не понадобится.

Опорные площадки, на которых будут находиться колеса автомобиля, автор дополнительно усилил укосинами — таким образом конструкция получилась довольно надежной.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

В завершении останется только зачистить швы от сварки болгаркой с лепестковым кругом, прогрунтовать и покрасить. Потому как должно быть не только практично, но и красиво.

Подробно о том, как сделать эстакаду для авто своими руками, можно посмотреть в авторском видеоролике. Идеей поделился автор YouTube канала All-by-myself.

Эстакада для автомобиля стационарная конструкция

В данном случае для изготовления самодельной автоэстакады используются швеллеры и двутавры. Металл надежный, а потому и вся конструкция получится прочной и надежной.

Первым делом определяемся с размерами будущей конструкции эстакада для машины.

После этого устанавливаем опорные стойки. Они привариваются к горизонтальным опорам, которые автор предварительно забетонировал.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Для изготовления трапов можно (и даже желательно) использовать металлические уголки.

Однако у автора уголков не оказалось в наличии, поэтому ему пришлось разрезать швеллер вдоль на две части, чтобы получились уголки. Ширина трапа — 40 см.

Поверхность трапов изготавливается из кусочков арматуры диаметром 12 мм. Расстояние между арматуринами — 50 мм.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

К стойкам привариваем горизонтальные перемычки, на которые будут опираться изготовленные трапы.

После того, как смонтировали горизонтальную площадку, приступаем к изготовлению и установке заездов.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Затем останется только зачистить сварные швы, прогрунтовать и покрасить конструкцию. В самом начале заезды желательно забетонировать.

Длина горизонтальной площадки получилась 4 метра, а длина заездов — 4,5 м. Общая протяженность стационарной эстакады — 8,5 м.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Ознакомиться с пошаговым процессом изготовления эстакады для авто своими руками можно на видео ниже. Основная информация в первой части видеоролика, а во второй части — уже испытания конструкции.


Эстакада из дерева

В некоторых случаях можно обойтись деревянной эстакадой. Это актуально для тех, у кого нет возможности приобрести металл и заниматься сваркой.

Для изготовления деревянной эстакады для авто потребуются доски размером 200х50 мм.

Отпиливаем доски подходящего размера, и наращиваем нужную высоту опорных частей переносной эстакады.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Конечно, надежность конструкции из дерева оставляет желать лучшего. Но в условиях, когда под рукой нет ничего другого — то можно сделать. Главное, чтобы древесина была нормальной.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Подробный процесс изготовления эстакады для автомобиля своими руками можно посмотреть в авторском видеоролике.

Источник

Как сделать эстакаду для ремонта авто своими руками, чертежи и стандартные размеры

Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

Стационарная

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Разборная

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Общие требования

Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:

Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Этапы подготовительных работ

Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

Расчет размеров и составление чертежа

Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Подготовка материалов и инструментов

В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

Эстакада из дерева создается из:

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая конструкция своими руками

Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:

Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Сварка конструкции проходит следующим образом:

Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Инструкция по изготовлению деревянной мини эстакады

Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:

К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Переносная эстакада из дерева бывает двух типов:

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Технология создания кирпичной конструкции

Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.

Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.

К недостаткам относят:

Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.

Источник

Чертежи, проекты, 3D модели.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Как тут качать.

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Софт: CATIA CATIA V5-6R2016 SP3

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Софт: SolidWorks 2020, SP3

Состав: 3D cборка + детали

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Софт: КОМПАС-3D V16.1

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Софт: SolidWorks 2018 SP5

Состав: 3D-модель, Сборочный чертеж, Деталировка, Файлы DXF

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Состав: Сборный неразрезной ригель, спецификация изделий, монолитное ребристое перекрытие

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Софт: STEP / IGES 213

Состав: 3D Сборка, модель одной деталью без истории

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Состав: Пояснительная записка, чертёж компоновочной схемы ВХР

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Состав: Разрез, Фасад, план 1 этажа

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Софт: КОМПАС-3D 19 + step

Состав: Отдельные редактируемые 3D модели

Металлическая рампа для автомобилей чертеж. Смотреть фото Металлическая рампа для автомобилей чертеж. Смотреть картинку Металлическая рампа для автомобилей чертеж. Картинка про Металлическая рампа для автомобилей чертеж. Фото Металлическая рампа для автомобилей чертеж

Состав: Дипломная квалификационная работа включает в себя пять основных разделов: технологический, энергетический, конструктивный, экономи-чес- кий и безопасность жизнедеятельности В дипломном проекте рассмотрена реконструкция существующего отделения мельницы ОАО «Мари–Турекское РТП», так как оно не отве-чает современным требованиям. Особое внимание уделено расчету и под-бору технологического оборудования, сырья, численности рабочих, необходимого технического обслуживания оборудования. В квалификационной работе проведен расчет и обоснование технико–экономической эффективности. В технологической части рассчитана система вентиляции и техноло-гия монтажа четвертого измельчителя. Выпускная квалификационная работа состоит из: а) расчетно–пояснительной записки, которая включает в себя – 108 страниц машинописного текста; – 17 таблиц; – 5 рисунков; в) графической части, включающей в себя 9 листов формата А1. В заключении приводятся краткие выводы.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
