20. Плановая замена ГРМ, помпы, ремня генератора
Здравствуйте дамы и господа.
Спустя два года владения Желтком я решил заменить ГРМ, ролик, помпу и ремень генератора.
Почему я не поменял ГРМ сразу после покупки, тут я понадеялся на русский «Авось пронёсет» и знал что двигатели с кодом 1113 при обрыве ремня ГРМ не гнут клапана.
И так что было приобретено:
Итого по запчастям получилось около 2 049 руб.
Машину сдал рано утром в четверг, а к вечеру автомобиль был уже готов.Что характерно автомобиль не новый и во время замены ГРМ, мой очень хороший моторист Виктор обнаружил течь сальника распредвала. Его он уже сам купил в близлежащем магазине запчастей потратив на него еще 100 рублей. Другой бы сервис я думаю бы просто заменил ГРМ, а сальник думаю через некоторое время опять потёк бы сильнее и я бы опять приехал к ним менять сальник вместе с новым ГРМ через полгода года.
По работе вышло 2500 руб.
Подведу итоги ремонта:
1. Состояние ремня ГРМ было на 4
2. Ролик ремня уже начал издавать странные не характерные звуки
3. Помпа была в уже плохом состояние, появился сильный люфт (при старте именно она шелестела)
4. Ремень ремня генератора тоже требовал замены, видимо давно его не менял прежний хозяин
5. Моторист Виктор так же приварил одно из креплений кастрюли, оно с покупке было отломано.
замена ремня грм ока 11116

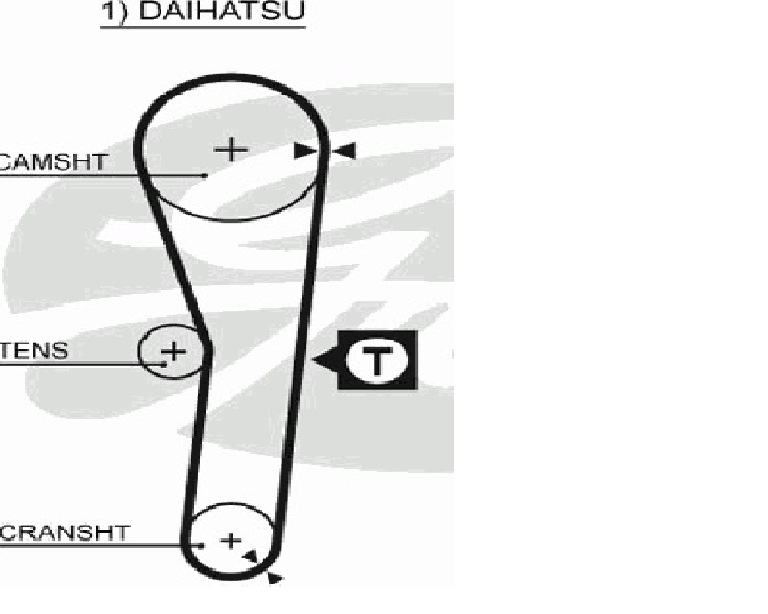

Решил поменять ремень грм заказывал от дайхатсу шарада.Ремень
Contitech CT 562, Ролик Nakayama E3603Q (подшипник NSK)
Сначала
1 снял корпус воздушного фильтра,
2 сорвал с места болты шкива помпы,
3 ослабил натяжитель ремня генератора, снял ремень
4 снимаем шкив помпы
( возникли трудности со шкивом помпы, мало места он не вынимался, и не совпадало отверстие под болт шкива коленвала.Пришлось откручивать подушки двигателя и ставить под него домкрат, приподнял вытащил шкив помпы, подвинул двигатель и подлез к болту коленвала)
5 дальше откручиваем верхний кожух
6 откручиваем болт шкива коленвала (лучше делать вдвоем, один включает 4 передачу и жмёт тормоз, а второй откручивает болт ) снимаем шкив, откручиваем нижний кожух и снимает
7 выставляем метки
на шкивах метки это точки на зубцах, а на «корпусе» ели заметные отливы
8 откручиваем и снимаем ролик грм и снимает ремень.
9 ставим новый ремень и ролик, на ремне есть метки их нужно совместить с метками на шкивах.При установке ролика не забываем про пружинку, натягивать ремень лучше рукой т.к. пружинка слабенькая не натягивает ремень должным образом. Затягиваем, проверяем, крутим оборота 4 опять проверяем метки и натяжку ремня.
Вот и всё сборка в обратной последовательности.Извиняюсь за отсутствие фото.
Метки ГРМ.
Лада Ока 2004, двигатель бензиновый 0.7 л., 33 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 17
у меня на прошлом моторе было так же, такое расхождение, ездил не думал
Денис как окунек бегает. Денис если ты знаешь как понять пульсация в ресивере, и с чем его едят. Объясни если знаешь.
Дак бенает расход большеват стал, Ставят рессивер больше, но это проблему до конца не решает, ещё перед дроссельной заслонкой ставят и там и там по больше
Ты если знаешь как понять пульсация в ресивере.
Это всё из-за системы натяжки ремня. Ока прощает ошибки в два зуба в каждую сторону (если все остальное правильно работает). Я изначально выставляют вставляют, так, что бы сверху было на один зуб в перёд и потом натяжным роликом выставляю (вытягиваю) назад. Вообще можно натянуть как душе угодно (это недостаток всех вазовских моторов). При затяжки ролика можно погнуть его ось и тогда ещё и ремень будет «жрать»…
Удачи в ремонте! я слежу за машиной 🙂
Спасибо. Удачи с авто.
Это всё из-за системы натяжки ремня. Ока прощает ошибки в два зуба в каждую сторону (если все остальное правильно работает). Я изначально выставляют вставляют, так, что бы сверху было на один зуб в перёд и потом натяжным роликом выставляю (вытягиваю) назад. Вообще можно натянуть как душе угодно (это недостаток всех вазовских моторов). При затяжки ролика можно погнуть его ось и тогда ещё и ремень будет «жрать»…
Удачи в ремонте! я слежу за машиной 🙂
Это всё из-за системы натяжки ремня. Ока прощает ошибки в два зуба в каждую сторону (если все остальное правильно работает). Я изначально выставляют вставляют, так, что бы сверху было на один зуб в перёд и потом натяжным роликом выставляю (вытягиваю) назад. Вообще можно натянуть как душе угодно (это недостаток всех вазовских моторов). При затяжки ролика можно погнуть его ось и тогда ещё и ремень будет «жрать»…
Удачи в ремонте! я слежу за машиной 🙂
Так же ремень полости будет если помпу по старому незачишеному месту поставить
возможно, но мне помогло… а вообще это мне знаковый посоветовал, у которого тоже ремень кушало пока не не менял ось…
не спорю может и ошибаюсь…
Это всё из-за системы натяжки ремня. Ока прощает ошибки в два зуба в каждую сторону (если все остальное правильно работает). Я изначально выставляют вставляют, так, что бы сверху было на один зуб в перёд и потом натяжным роликом выставляю (вытягиваю) назад. Вообще можно натянуть как душе угодно (это недостаток всех вазовских моторов). При затяжки ролика можно погнуть его ось и тогда ещё и ремень будет «жрать»…
Удачи в ремонте! я слежу за машиной 🙂
Можно погнуть, а можно и шпильку провернуть — тогда интереснее получается ))
такая же ерунда менял шестерню грм верхнею регулируемую все стало хорошо работь мягче стало обороты резвей а по ночалу тоже нехрена несовпадало ставиш пометкам работает через жопу
Замена ГРМ на ВАЗ 1111 Ока: схемы и инструкции
В 1989 году автолюбители увидели первые экземпляры машины ВАЗ 1111, которая стала базой для семейства. Производство малолитражки освоили три завода, это ВАЗ в г. Тольятти, КамАЗ г. Набережные Челны, г. Серпухов, автозавод которого специализировался производством мотоколясок для инвалидов. Такое распределение сил и средств позволило быстро начать производство этой модели без строительства новых производственных площадей.
Покупателям предлагали два варианта машины, которые отличались только силовым агрегатом. Автомобиль имеет привод на передние колёса, а замена ремня ГРМ Ока проводится по аналогии с моторами ВАЗ 2108, ВАЗ 21083.
О двигателе
Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.
Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.
Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.
Гнёт ли клапана
Этот вопрос волнует многих владельцев, так как после такого «происшествия» последует затратный капитальный ремонт силового агрегата. Механикам известны случаи, когда после встречи поршней с клапанами, кроме погнутых клапанов, повреждались головки поршней, разрушались направляющие втулки в головке блока цилиндров. От таких недостатков свободен двигатель, за основу которого взяли мотор ВАЗ 21083. В поршнях этого ДВС изготовлены выемки, которые позволяют избежать встречу головки клапана с движущимся вверх поршнем.
Такая проблема может возникнуть в двух случаях:
Чтобы избежать такого, следует внимательно изучить процесс замены ремня, или обратиться за помощью к специалистам сервисных центров.
Механизм газораспределения Оки
Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.
Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя. При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ.
Процедура замены ремня
Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.
Перед началом операции под задние колёса устанавливают противооткатные башмаки и затягивают трос ручного тормоза. Передние колёса максимально (до упора) выворачивают вправо, отключают аккумуляторную батарею. Далее порядок действий будет примерно таким:
Сроки замены
Регламент по эксплуатации транспортного средства рекомендует владельцам проверять состояние ременной передачи, натяжение ремня после пробега 30 тыс. км (можно чаще). Замену рекомендовано провести после пробега 60 тыс. км пробега. Если владелец машины не поменял ремень в этот срок, может произойти его разрушение.
Не допускается эксплуатация Оки со следами протечек моторного масла в зоне работы зубчатого ремня. Оно плохо воздействует на материал ремня, ускоряет его разрушение. Протечки моторного масла следует устранить, зубчатый ремень заменить новой запасной частью. Если своевременно, качественно проводить работы по обслуживанию силового агрегата, то проблем для владельца не возникнет.
Как Поменять Ремень Грм На Оке Видео
В статье мы рассмотрим, как осуществить замену ремня ГРМ на «Оке» своими руками. В конце 80-х годов автомобили этой серии впервые появились на дорогах нашей страны. И первая модель – это ВАЗ-1111. Малолитражки собирались на различных заводах страны – в Набережных Челнах (КамАЗ), Серпухове (именно там, где делали мотоколяски для инвалидов), в Тольятти. Существовало всего два типа автомобилей «Ока», отличие у них только в двигателе. Привод у машины передний, конструкция газораспределительного механизма примерно такая же, как у «девяток» и «восьмерок».
Пару слов о двигателе «Оки»
В качестве основы выступали двигатели модели 2108 и 21083. Вот только всего два цилиндра в моторах «Оки», расположены они рядно вертикально. Распредвал находится в головке блока, объем двигателя – 649 и 749 куб. см соответственно. Увеличения объема удалось добиться за счет того, что увеличили диаметр поршней на 6 мм (было 76, а стало 82). Как можно понять, у моторов различные блоки, маховики, шкивы, головки.
Но нужно отметить, что большая часть деталей унифицирована с 4-котловыми вариантами. Питание мотора осуществляется с помощью карбюраторов. На автомобилях после 1990 года начали ставить не полукруглые зубья на шкиве ГРМ, а трапециевидные.
Чтобы повысить эффективность мотора, нужно правильно настроить механизм ГРМ. Для этого нужно выставить все его шкивы строго по меткам на задней крышке напротив распредвала и на шкиве коленчатого вала.
Замена ГРМ на ВАЗ 1111 Ока: схемы и инструкции
В 1989 году автолюбители увидели первые экземпляры машины ВАЗ 1111, которая стала базой для семейства. Производство малолитражки освоили три завода, это ВАЗ в г. Тольятти, КамАЗ г. Набережные Челны, г. Серпухов, автозавод которого специализировался производством мотоколясок для инвалидов. Такое распределение сил и средств позволило быстро начать производство этой модели без строительства новых производственных площадей.
Покупателям предлагали два варианта машины, которые отличались только силовым агрегатом. Автомобиль имеет привод на передние колёса, а замена ремня ГРМ Ока проводится по аналогии с моторами ВАЗ 2108, ВАЗ 21083.
О двигателе
Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.
Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.
Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.
Гнёт ли клапана
Этот вопрос волнует многих владельцев, так как после такого «происшествия» последует затратный капитальный ремонт силового агрегата. Механикам известны случаи, когда после встречи поршней с клапанами, кроме погнутых клапанов, повреждались головки поршней, разрушались направляющие втулки в головке блока цилиндров. От таких недостатков свободен двигатель, за основу которого взяли мотор ВАЗ 21083. В поршнях этого ДВС изготовлены выемки, которые позволяют избежать встречу головки клапана с движущимся вверх поршнем.
Такая проблема может возникнуть в двух случаях:
Чтобы избежать такого, следует внимательно изучить процесс замены ремня, или обратиться за помощью к специалистам сервисных центров.
А будет ли гнуть клапаны?
Этот вопрос является порой чуть ли не главным. Некоторые автомобилисты отказываются покупать машину, если на моторе при обрыве ремня гнет клапаны. Оно и понятно, так как приходится после такого полностью ремонтировать ГБЦ. А удовольствие это не очень дешевое. Сразу нужно сказать, что на моторах, за основу которых взят 21083, клапаны не гнет. В верхней части поршней имеются выемки, которые не позволяют удариться о клапаны (на них указывают стрелки на фото).
А вот на моторе 2108 проблема загиба имеется и возникнуть она может в таких случаях:
Чтобы не допустить обрыва, нужно правильно менять ремень. Выполнить замену ремня ГРМ на «Оке» сможет любой автомобилист, который умеет обращаться с гаечными ключами.
Как заменить ремень на «Оке»?
Сложности при замене ремня ГРМ на «Оке» возникнуть не должны, если процедура проводилась всегда своевременно и правильно. Все ремонтные работы нужно проводить на ровной поверхности. Сначала под задними колесами ставите противооткатные упоры, чтобы машина не скатилась.
Далее нужно выполнить такие манипуляции:
Ремень ГРМ на Ока: замена своими руками
Отечественный автомобиль особо малого класса ВАЗ с индексом 1111 (11113) — единственная модель автоВАЗа из всего семейства, которая комплектовалась двухцилиндровым двигателем. При этом во время создания этого мотора конструкторы постарались максимально унифицировать этот мотор с другими типами, в частности — от автомобилей ВАЗ-2108-21099.
Результатом такой работы стало то, что принцип работы узлов и многие элементы у этих установок одинаковы и взаимозаменяемы (к примеру, ЦПГ), разница лишь в количестве.
Особенности устройства ГРМ
То же касается газораспределительного механизма. Суть работы — идентична, так же как и конструкция, но у ВАЗ «Ока» 11113 распред. вал имеет всего 4 кулачка. Поэтому техническое обслуживание силовой установки малолитражки не отличается от ВАЗ-2108.
На «Оке» используется газораспределительный механизм с верхним расположением распределительного вала, который установлен в головке блока цилиндров двигателя. Это позволило отказаться от ряда составных элементов (штанги, коромысла). В такой конструкции кулачки распред.
вала воздействуют на клапаны посредством толкателей.
При этом обязательно наличие теплового зазора между составными элементами (кулачок-толкатель-пятка клапана), который компенсирует изменение геометрических параметров, происходящих из-за расширения металла в результате нагрева.
Но в процессе работы мотора происходит износ поверхностей кулачков, толкателей и пяток в результате трения, из-за чего тепловой зазор меняется. Причем не обязательно, что он будет увеличиваться, бывает и так, что зазор уменьшается. Происходит это зачастую из-за некачественного масла, которое приводит к появлению отложений на рабочих поверхностях ГРМ.
В результате изменения теплового зазора происходит нарушение фаз газораспределения, из-за чего силовая установка теряет мощность (которой у «Оки» и так «негусто»), повышается расход топлива, снижается динамика. А все из-за того, что клапаны открываются либо недостаточно (увеличенный зазор) или неплотно прилегают к седлам (уменьшенный зазор).
Для компенсации изменения теплового зазора, в ВАЗ-1111 используются специальные регулировочные шайбы, которые помещаются в специальное посадочное место в толкателе. То есть, контакт кулачка распределительного вала происходит не с толкателем, а установленной шайбой.
Чтобы тепловой зазор соответствовал норме, требуется периодическая регулировка клапанов на «Оке». Из-за конструктивных особенностей ГРМ весь процесс сводиться к установке шайб необходимой толщины.
Когда нужно проводить регулировку?
Регулировать зазор клапанов на «Оке», согласно рекомендации производителя, должны проводиться каждые 30 тыс. км. Но это далеко не точный показатель, поскольку многое зависит от условий эксплуатации.
Так, смазочные материалы, топливо, климатические условия, особенности и интенсивность использования авто могут значительно повлиять на работу ГРМ, и выполнять работы по регулировке теплового зазора придется раньше.
Существует ряд признаков, указывающих на изменение теплового зазора:
Некоторые отмечают, что повышается и расход топлива. Это так, но в «Оке» используется карбюраторная система питания (кроме моделей последнего выпуска, оснащающихся китайским 3-цилиндровым агрегатом), поэтому определить количество расходуемого топлива просто нереально, и такой признак изменения теплового зазора можно в расчет не брать.
Этот вид обслуживания вполне можно сделать и своими руками, поскольку весь процесс не сложный, но нужно знать, как правильно отрегулировать клапана на «Оке».
Главное, что нужно знать, так это какой зазор клапанов на «Оке» считается нормальным. Здесь все зависит от того, какой это клапан: для впускного он составляет 0,2 мм (допускается погрешность 0,05 мм), а для выпускного — 0,35 мм (погрешность та же).
Что потребуется?
Единственная проблема, связанная с проведением настройки ГРМ, — это регулировочные шайбы. Дело в том, что профессиональный комплект их стоит достаточно дорого, поскольку он включает в себя шайбы с толщиной от 3,0 до 4,5 мм (с шагом всего 0,05 мм).
Но многие автомагазины продают эти шайбы по отдельности, поэтому цена одной шайбы невысокая. Только в процессе проведения работы придется делать все необходимые расчеты, отправляться в автомагазин, приобретать нужные по размерам элементы и закачивать сборку.
Помимо этого потребуется также наличие специальных приспособлений — инструмент для отжима клапана и фиксатора. Поскольку на «Оку» этот специализированный инструмент практически не встречается, то можно купить обычный — для ВАЗ-2108, и немного его доработать.
Инструмент для отжима состоит из трубки и отверстиями для закрепления на шпильках клапанной крышки, и ручки с изогнутым рычагом (заостренный на конце), соединенных через ось, что позволяет рычагу свободно двигаться.
Работает инструмент просто: на трубку надевается ручка с рычагом. Затем она фиксируется на шпильках клапанной крышки. Ручка свободно перемещается по трубке, что позволяет ее установить точно напротив кулачка.
Рычаг устанавливается между кулачком и толкателем, при нажатии на ручку, он сжимает пружину клапана, и остается лишь установить фиксатор, чтобы толкатель удерживать в отжатом положении.
Что касается доработки инструмента от ВАЗ-2108 для работы с ВАЗ-11113, то всего лишь потребуется просверлить в трубке два сквозных отверстия, расстояние между которыми соответствует положению шпилек клапанной крышки двигателя «Ока» (оно составляет 17,8 см).
Вообще же для проведения регулировки потребуется:
Последовательность действий
Все работы выполняются на холодном двигателе. Весь процесс делается так:
Напоследок отметим, что данная операция проводится также и в случае проведения работ, связанных со снятием распределительного вала, к примеру, при замене сальников клапанов.
Замена ремня ГРМ на Оке своими руками
Инструкция тут Шкив сымаецца путем откручивания болта (головка «на 19») через специально проделанную дыру в правом крыле Крутить супротив часовой стрелки. Часы у тебя есть? Тока не говори что электронные Кури картинки (вся глава про двигатель тут: https://www.vz111.debryansk.ru/tim/skan_oka/):
Снятие и замена ремня
Далее нужно выполнить ряд действий:
Установку нового привода нужно делать в обратной последовательности. Но запускать двигатель не спешите, сначала проверните коленвал вручную на 2-3 оборота. После обязательно проверьте, совпадают ли метки. Если они сместились, проведите корректировку. При замене ремня ГРМ на «Оке» метки необходимо совмещать максимально точно, в противном случае работа двигателя окажется нарушена.
О двигателе
Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.
Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.
Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.
Гнёт ли клапана
Этот вопрос волнует многих владельцев, так как после такого «происшествия» последует затратный капитальный ремонт силового агрегата. Механикам известны случаи, когда после встречи поршней с клапанами, кроме погнутых клапанов, повреждались головки поршней, разрушались направляющие втулки в головке блока цилиндров. От таких недостатков свободен двигатель, за основу которого взяли мотор ВАЗ 21083. В поршнях этого ДВС изготовлены выемки, которые позволяют избежать встречу головки клапана с движущимся вверх поршнем.
Такая проблема может возникнуть в двух случаях:
Чтобы избежать такого, следует внимательно изучить процесс замены ремня, или обратиться за помощью к специалистам сервисных центров.
Как выставить метки на оке
В 1989 году автолюбители увидели первые экземпляры машины ВАЗ 1111, которая стала базой для семейства. Производство малолитражки освоили три завода, это ВАЗ в г. Тольятти, КамАЗ г. Набережные Челны, г. Серпухов, автозавод которого специализировался производством мотоколясок для инвалидов. Такое распределение сил и средств позволило быстро начать производство этой модели без строительства новых производственных площадей.
Покупателям предлагали два варианта машины, которые отличались только силовым агрегатом. Автомобиль имеет привод на передние колёса, а замена ремня ГРМ Ока проводится по аналогии с моторами ВАЗ 2108, ВАЗ 21083.
О двигателе
Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.
Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.
Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.
Гнёт ли клапана
Этот вопрос волнует многих владельцев, так как после такого «происшествия» последует затратный капитальный ремонт силового агрегата. Механикам известны случаи, когда после встречи поршней с клапанами, кроме погнутых клапанов, повреждались головки поршней, разрушались направляющие втулки в головке блока цилиндров. От таких недостатков свободен двигатель, за основу которого взяли мотор ВАЗ 21083. В поршнях этого ДВС изготовлены выемки, которые позволяют избежать встречу головки клапана с движущимся вверх поршнем.
Такая проблема может возникнуть в двух случаях:
Чтобы избежать такого, следует внимательно изучить процесс замены ремня, или обратиться за помощью к специалистам сервисных центров.
Механизм газораспределения Оки
Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще.
Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы.
Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.
Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя. При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ.
Процедура замены ремня
Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.
Перед началом операции под задние колёса устанавливают противооткатные башмаки и затягивают трос ручного тормоза. Передние колёса максимально (до упора) выворачивают вправо, отключают аккумуляторную батарею. Далее порядок действий будет примерно таким:
Механизм газораспределения Оки
Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.
Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя. При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ.
Процедура замены ремня
Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.
Сроки замены
Регламент по эксплуатации транспортного средства рекомендует владельцам проверять состояние ременной передачи, натяжение ремня после пробега 30 тыс. км (можно чаще). Замену рекомендовано провести после пробега 60 тыс. км пробега. Если владелец машины не поменял ремень в этот срок, может произойти его разрушение.
Не допускается эксплуатация Оки со следами протечек моторного масла в зоне работы зубчатого ремня. Оно плохо воздействует на материал ремня, ускоряет его разрушение. Протечки моторного масла следует устранить, зубчатый ремень заменить новой запасной частью. Если своевременно, качественно проводить работы по обслуживанию силового агрегата, то проблем для владельца не возникнет.
Газораспределительный механизм (ГРМ) автомобиля наполняет цилиндры новой порцией топлива, а также отвечает за вывод отработанных газов. Этот процесс происходит в цилиндрах двигателя с помощью верхних клапанов.
Управляет работой клапанов распределительный вал. Он расположен в самом верху клапанов и вращается от коленчатого вала с помощью зубчатого ремня, который кроме них приводит в движение также и водяной насос (помпу).
Замена масла в двигателе Ока
Владельцам автомобилей ВАЗ 11113 Ока для замены масла в двигателе не обязательно обращаться в автосервис. Замена масла в двигателе Ока 11113 своими руками — достаточно несложная процедура, не отнимающая много времени. Имея пошаговую инструкцию с алгоритмом замены смазки с работой справится даже не очень опытный автолюбитель.
Когда требуется замена масла?
Регламент замены масла в двигателе 11113 Ока указан производителем в руководстве по эксплуатации автомобиля. Но часто автомобили используются в непростых условиях, сокращающих срок службы моторной смазки, поэтому следует регулярно проверять его состояние.
Проверка смазочного продукта производится при помощи специального щупа. Нужно извлечь его из двигателя, тщательно вытереть и вставить до упора в картер ДВС. Достать щуп, определить отметку уровня смазочной жидкости. Нескольких капель смазки на щупе достаточно для определения ее состояния.
Признаки необходимости замены масла:
Если такие признаки появились — смазку следует без промедления заменить, так как езда на автомобиле с некачественным моторным смазывающим средством чревата поломками и неприятностями.
Какое масло заливать?
Для Оки 11113 подходят минеральные и полусинтетические масла. Производитель рекомендует приобретать смазочное средство с вязкостью 5W-40, 10W-40, 15-W40. Это самые распространенные виды, поэтому выбор смазки для двигателя Оки 11113 не доставит затруднений даже неопытному водителю.
Этапы замены масла в двигателе ВАЗ 11113 Ока
Перед непосредственной заменой моторного масла проводится подготовка к работе. Владелец автомобиля должен подготовить необходимые инструменты, которые понадобятся ему в процессе замены, а также обеспечить себе удобное место для работы.
Для замены смазочной жидкости в двигателе ВАЗ 11113 Ока понадобятся:
Как слить масло?
После того, как все подготовлено, и автомобиль горизонтально расположен над ямой, можно приступать к работе. Первым делом сливается отработанное масло. Процедура проводится на теплом двигателе и занимает 10-15 минут. Последовательность действий для слива:
Как очистить двигатель?
После проведения слива отработанной жидкости нужно промыть двигатель, используя промывочную смесь. Пошаговая инструкция для очистки ДВС:
Как залить новое масло?
Последний этап работы — заливка нового масла. Порядок действий следующий:
Ремень ГРМ
Ремень ГРМ довольно-таки важный элемент любого автомобиля. Благодаря ему происходит синхронизация работы распределительного вала с коленчатым во всех двигателях транспортных средств. За счет материала исполнения, работа ремня ГРМ практически бесшумна, и он не поддается никаким коррозийным процессам.
За счет низкой стоимости резины, цена ремня сравнительно невысокая. Любой автовладелец может купить ремень ГРМ Интернете или специализированных магазинах. Стоимость ремня зависит от его производителя и качества.
Существует как оригинальный ремень ГРМ на Оку с артикулом 11116, так и аналоги, которые ничуть не уступают в качестве оригиналу.
| Название | Артикул | Стоимость в рублях |
| Ремень ГРМ — ВАЗ 2108/09, ОКА | BD111R | 400 |
| Ремень ГРМ ВАЗ-2108-099, комплект с роликом GATES | K015521 | 1200 |
| Ремень ГРМ ВАЗ-2108-09 | 2108-1006040-10РУ | 450 |
| Ремень ГРМ ВАЗ 1111 ОКА | BD111 | 350 |
Задача ремня ГРМ обеспечивать необходимые параметры работы газораспределительной системы. В процессе производства все изделия проходят в обязательном порядке контроль качества, так как обрыв ремня приводит к очень печальным последствиям. Это чревато долгим и дорогостоящим ремонтом двигателя автомобиля. Сочетание материалов, используемых для производства ремней, позволяет увеличить их:
Какой ГРМ выбрать
Чтобы облегчить вам поиск ответа на вопросы, какой ремень выбрать или какой ремень подходит, мы подготовили таблицу подбора ремней ГРМ для разных марок и моделей автомобилей:
| Марка/Модель | Код оригинальный | Код аналог |
| Ремень ГРМ Рено | ||
| Ремень ГРМ Логан | 7701477024 130C17480R 130C10178R | K015662XS 130C17529R |
| Ремень ГРМ Логан 2 | 130C17480R 130C10178R | K015662XS 130C17529R |
| Ремень ГРМ Ларгус | 130C17480R 130C10178R | K015662XS 130C17529R |
| Ремень ГРМ Дастер | 130C11551R 7701477028 130C13130R 130C10178R | 130C17529R |
| Ремень ГРМ Рено Клио | 7701469776 7701472726 130C10178R | 130C17529R |
| Ремень ГРМ Сандеро | 130C17480R 130C10178R | K015662XS 130C17529R |
| Ремень ГРМ Сандеро 2 | 130C17480R | K015662XS |
| Ремень ГРМ Сандеро Степвей | 130C10178R | 130C17529R |
| Ремень ГРМ Сандеро Степвей 2 | 130C10178R | 130C17529R |
| Ремень ГРМ Симбол | 7701477024 | |
| Ремень ГРМ Меган | 7701469776 7701472726 130C10178R | 130C17529R |
| Ремень ГРМ Меган 2 | 130284231R 7701063999 130C13130R 130C13191R | CT977 |
| Ремень ГРМ Меган 3 | 130C13191R 7701477028 | |
| Ремень ГРМ Форд | ||
| Ремень ГРМ Фокус 2 | 1672144 | VKMA04226 |
| Ремень ГРМ Фокус 3 | 2045356 | KTB764 CT881K5 VKMA04226 530049510 KD452.24 |
| Ремень ГРМ Фьюжн | 1672144 1672143 | |
| Ремень ГРМ Дэу | ||
| Ремень ГРМ Нексия | 1987948226 530 0332 10 5900270 | |
| Ремень ГРМ Опель | ||
| Ремень ГРМ Опель | 95516740 | |
| Ремень ГРМ Шевроле | ||
| Ремень ГРМ Лачетти | 93185845 93746917 | |
| Ремень ГРМ Круз | 95516740 | |
| Ремень ГРМ Хендай | ||
| Ремень ГРМ Акцент | 24312-26001 | |
| Ремень ГРМ Солярис | 24321-2B200 | |
| Ремень ГРМ Элантра | 24321-2B200 | |
| Ремень ГРМ Шкода | ||
| Ремень ГРМ Октавия | 06A198119D | |
| Ремень ГРМ Фабия | K035565XS | |
| Ремень ГРМ Киа | ||
| Ремень ГРМ Рио | 24321-2B200 | |
| Ремень ГРМ Соул | 24321-2B200 | |
| Ремень ГРМ Сид | 24321-2B200 | |
Варианты ремней ГРМ для ВАЗ
Если вы не можете определиться, где купить ремень ГРМ в Волгограде, Волжском или другом городе области, – обращайтесь к нам, не ошибётесь.
Особое внимание обращайте на то, как выставить метки ГРМ
. Мы предлагаем уделить ещё немного времени, чтобы просмотреть видео замены ремня ГРМ на ВАЗ с 16-клапанным мотором.
Газораспределительный механизм (ГРМ) автомобиля наполняет цилиндры новой порцией топлива, а также отвечает за вывод отработанных газов. Этот процесс происходит в цилиндрах двигателя с помощью верхних клапанов.
Управляет работой клапанов распределительный вал. Он расположен в самом верху клапанов и вращается от коленчатого вала с помощью зубчатого ремня, который кроме них приводит в движение также и водяной насос (помпу).
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
Механизм газораспределения автомобиля ОКА
Максимальной эффективности работы двигателя можно достичь, только правильно настроив фазы газораспределения. Во многом этому способствуют метки ГРМ, обозначенные на приводе. Первая из них, в виде выступа, находится на крышке защитного кожуха ремня привода. Она должна совпадать полностью с той, которая находится на шкиве коленчатого вала. Вторая метка находится внизу блока цилиндров и также должна совпадать обязательно с меткой на коленвале. Поршень цилиндра при настройке меток должен быть обязательно в верхней точке (ВМТ).
Если сравнить старые двигатели модели ВАЗ, имеющие цепной, отличающийся громоздкостью и шумной работой, привод ГРМ, то не сложно заметить весьма существенные различия. Громоздкая цепь заменена зубчатым ремнем. Конструктивное исполнение блока сильно изменилось, он стал короче и легче. Также изменилось открытие клапанов, принцип стал проще.
Конструктивно привод выполнен так, что он задействует насос, качающий охлаждающую жидкость двигателя. Часто из-за повреждения насоса ремень обрывается, поэтому конструкторы рекомендуют, меняя ремень ГРМ, по возможности производить замену и насоса системы охлаждения. Это позволит избежать многих дальнейших проблем. Также нужно осмотреть и натяжной ролик, возможно придется менять и его.
Процедура замены ремня ГРМ
Процедуру замены ремня ГРМ на автомобиле Ока нельзя назвать слишком сложной. Если внимательно изучить инструкцию, точно следовать ее указаниям, то замену ремня можно произвести даже своими руками.
Начиная работу, автомобиль ставят на ручной тормоз, задние колеса фиксируют башмаками. Следующий порядок действий будет следующим:
Как Поменять Ремень Грм На Оке Видео
в качестве сдача ремень грм на океане видео
Не сгибайте и не перекручивайте ремень!
После снятия ремня ГРМ не вращайте коленчатый вал и распределительный вал, чтобы не повредить внутренние компоненты двигателя из-за влияния впускного клапана на днище поршня!
Тщательно очистите все шестерни перед снятием ремня, полностью удалив грязь, жир и влагу!
Ремень ГРМ должен быть установлен на холодном двигателе!
Подробности по установке компонентов привода
READ Daewoo Nexia Дергается На Ходу
Ремень ГРМ Замена ВАЗ 11113 Ока
теперь куча осталось ремни
на рынке, так что покупайте только бренды и проблем не будет. Хотя я сталкивался с этим.
Ока ГРМ 10000 км
Я подробно объясню, как пометить
условия
на
Ok
. Если кто-то хочет помочь вам расширить ваш канал, вот ваш киви.
Типичные дефекты ремня ГРМ
Детали установки таймера
Если монтажный штифт отсутствует, то его резьбовая часть должна быть смазана фиксирующим герметиком, прежде чем вкручиваться в блок цилиндров.
READ Видео Обзор Форд Куга 2021 Лиса Рулит
Используя гаечный ключ, полностью поверните натяжитель и временно затяните гайку, которая его крепит.
После отслеживания совмещения меток совмещения установите ремень. белые линии на ремне должны соответствовать точкам совмещения зубчатых колес распределительного вала и распределительного вала. Убедитесь, что ремень установлен так, что стрелка, прикрепленная к его ремню, направлена в сторону от двигателя (на переднюю крышку привода ГРМ).
В этом руководстве используются модели Infiniti QX4, оснащенные 3,3-литровым двигателем. 133.ремень ГРМ. При установке между шестернями распределительного вала обязательно 40 зубья ремня, между колесами левого распредвала и коленвалом. 43 зуб.
Удерживайте натяжитель гаечным ключом и ослабьте его стопорную гайку.
Поверните натяжитель на 70-80 градусов вдоль по часовой стрелке и снова временно затяните гайку.
Поверните коленчатый вал по часовой стрелке, по крайней мере, на два полных оборота, наконец, приведя его в положение ВМТ конец меры сжатие поршня первого цилиндра.
Запрессуйте ленту между правой звездочкой распределительного вала и натяжным роликом 98 Н (10 кгс)
Толстая лопасть зонда 0,35 мм
и ширина 1
2,7 мм
в зазор между лентой ремня и натяжным роликом.
READ Как снять бампер Focus 3 рестайлинг
Медленно поверните коленчатый вал по часовой стрелке, чтобы полностью зацепить лезвие зонда под ремнем.
При повороте вала ремень должен двигаться примерно на 2,5 зуба.
Сроки замены ремня ГРМ
Согласно регламенту, владельцам автомобилей рекомендуется проверять состояние ремня ГРМ, а также его натяжение каждые 30 тыс. км. Замену ремня, несмотря на его состояние, рекомендуется производить после пробега в 60-70 тыс. км. Если вовремя не поменять ремень, возможен его обрыв, а это, как было сказано ранее, грозит очень серьезными повреждениями двигателя, а следовательно, дорогостоящим ремонтом.
Категорически запрещена эксплуатация автомобиля ОКА в случае обнаружения на поверхности ремня ГРМ даже малейших следов масла. Протечку необходимо немедленно выявит и устранить, а ремень подлежит замене. Если вовремя и качественно производить обслуживание механизма ГРМ, то у владельца автомобиля не должно возникнуть никаких проблем. При выполнении всех советов, приведенных в данной статье, замена ремня покажется максимально простым действием.
