Мигалка на авто своими руками

Стробоскоп (полицейская мигалка) своими руками

Доброго времени суток товарищи! роясь в поисках чего то сделать самому наткнулся на стробоскоп! и загорелся желанием сделать тоже самому! взял схему из сайта xn—-7sbgjfsnhxbk7a.xn--…-avtomobil/comment-page-1 закупившись нужными элементами я начал повторять все это!
для этого чуда нам понабиться:
Микросхемы:
К561ЛЕ5 — 1 шт.
К561ТМ2 — 1 шт.
К561ИЕ8 — 1 шт.

Транзисторы КТ315А — 2 шт.
Конденсатор керамический на 1мкФ — 1 шт.
Резисторы на 10кОм 0,125Вт — 3 шт.
Переменные резисторы на 1МОм — 2 шт.
Диоды любые, у меня стоят 1N4007 — 6 шт.
Стабилизатор на 9В и ток нагрузки не менее 1А, у меня импортный L7809CV1 с током нагрузки до 1,5А
Ну и конечно же паяльные приборы флюсы канифоли прямые руки и т.д.
так что ж поехали!

дальше переносим схему на текстолит кому каким удобным способом! Я лично сделал это методом ЛУТ!

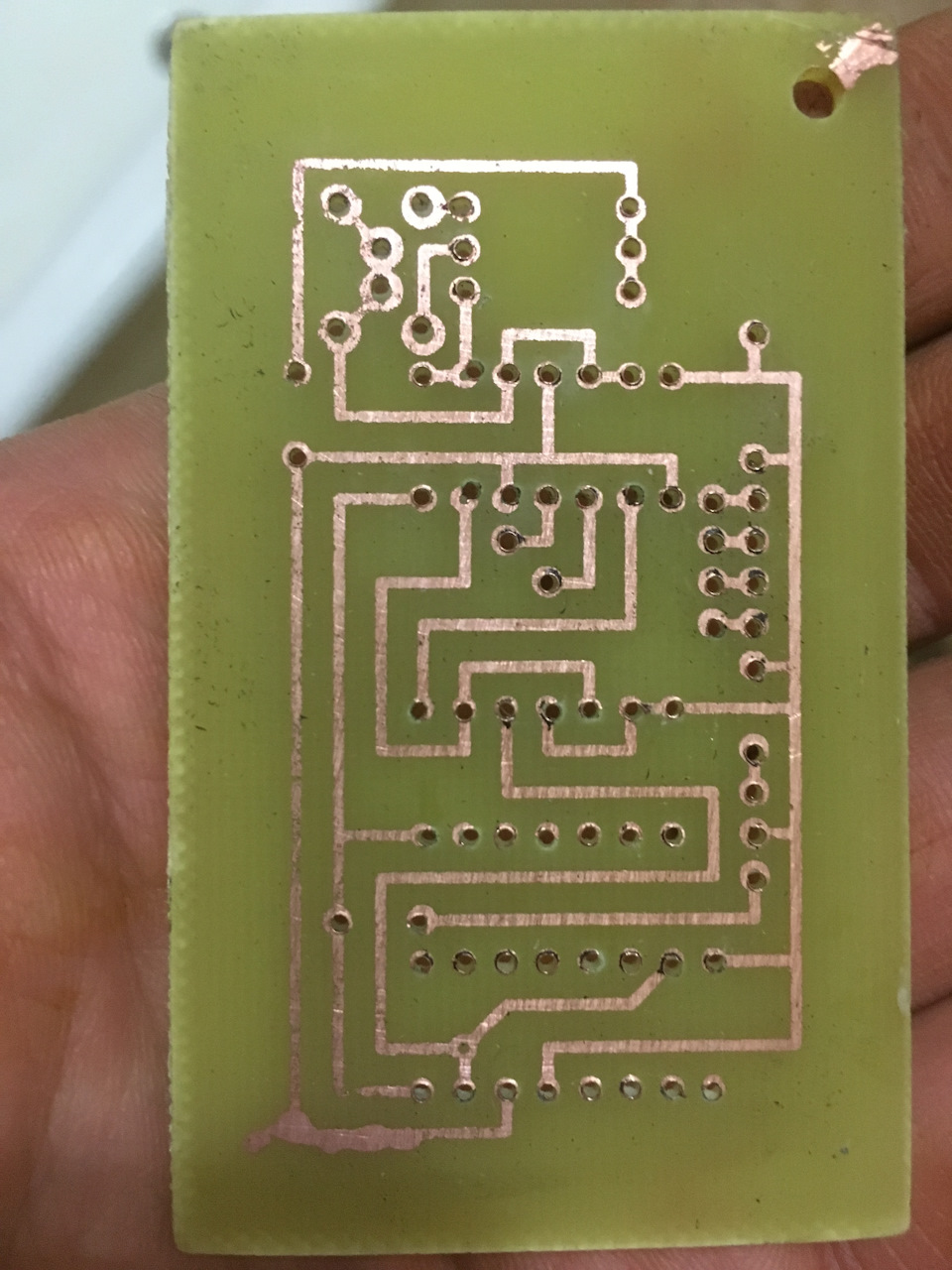

Дальше травим и высверливаем отверстия!

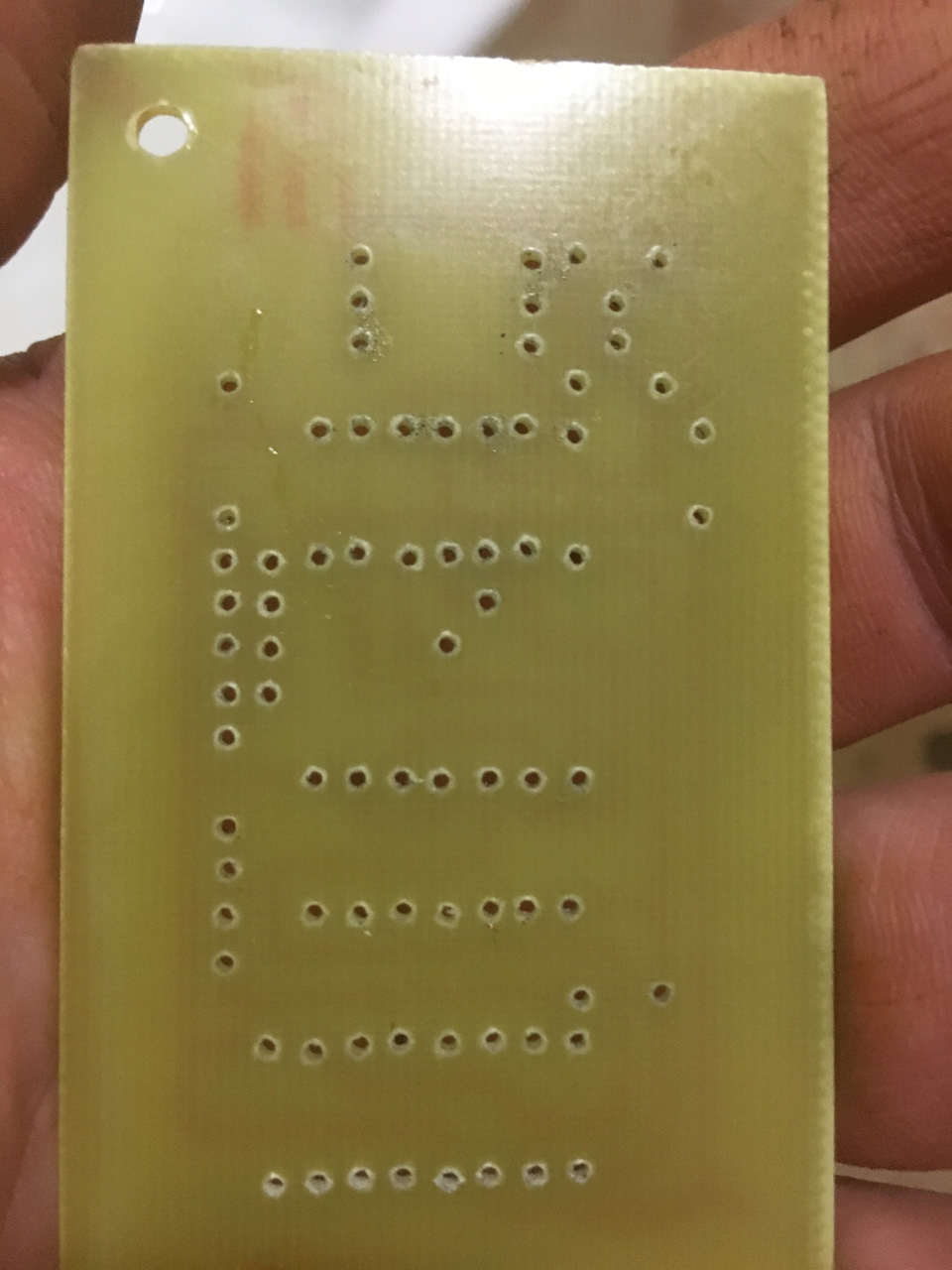

Ну дальше осталось дело за малым! паяем все элементы согласно схеме и рисункам!

ну вот и все!
ну и в конце видео как оно работает

Источник

Имитатор сигнализации для автомобиля

Решил поделиться с Вами еще одной миниатюрной самоделкой — имитатором сигнализации. (Но настоящая сигналка всегда лучше)

Собрать её меня попросил знакомый для его автомобиля ВАЗ-2105, да и гаража у него нет, автомобиль стоит на улице под окнами и мозолит глаза всем подряд.
Вот и понадобилось собрать мигалку, которая закрепляется на лобовухе изнутри, а само устройство подключается в прикуриватель либо в штатную проводку авто, а можно вообще от 9 v (крона) батарейки запитать.
Конечно устройство не избавит от грабителей, но отпугнуть пацанчиков с района сможет.

Итак, знакомимся со схемой:

Все это спаивается по приведенной схеме:
1 резистор на 10 килоОм 0,5Вт (5 руб)
1 транзистор КТ 315Б (2 руб)
1 конденсатор 470 микроФарад на 16В (5 руб)
1 Светодиод 3В 5мм синий (7 руб)
2 метра провода (12 руб)

Саму схему я спрятал в вилке прикуривателя, а светодиод выведен на проводе, чтоб свободно его закрепить на лобовом стекле.

Важно подобрать нужную вам скорость мигания светодиода, это делается путём замены резистора (1,5 килоОм) очень быстро мигает, лучше поставить 5 килоОм или да же 10 килоОм, дабы добиться нужного промежутка времени между вспышками.

Спасибо за внимание!
-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-=-
Маленькая доработка в виде отдельной платы, встроенной в линию питания всей системы:
Реле времени — позволяет включатся лампочке не сразу, а через некоторое время.

Время на задержку включения можно поменять изменяя номинал конденсатора C2.
Я сделал задержку на 50 секунд.

Комментарии 15

Давно искал статью.Спасибо

Тоже сделал, только под рукой был 315 транзистор, 315б не нашел. все работает спасибо автору:)

Источник

Как сделать простую мигалку своими руками или схемы мигающих светодиодов

Схема мигалки на светодиодах работает без настройки и подойдет тем, кто хочет опробовать свои силы в радиоэлектронике. С ее помощью можно изготовить елочную гирлянду, «оживить» глаза игрушки, изготовить реле поворотов для велосипеда или имитировать работу сигнализации на автомобиле. Рассмотрим несколько простых и популярных вариантов схем, доступных для повторения своими руками.

Собираем простую схему мигающего светодиода на одном транзисторе

Самая простая схема мигалки состоит из трех радиоэлементов, а четвертый – светодиод. Хотя в качестве ключевого элемента представлен транзистор, его база не подключена, и полупроводник работает как динистор.

При включении питания конденсатор не заряжен, между эмиттером и коллектором присутствует низкое напряжение, динистор закрыт и не пропускает электрический ток, светодиод не горит. По мере заряда конденсатора напряжение на нем и на динисторе растет. В определенный момент динистор открывается, и конденсатор разряжается через светодиод. Далее цикл повторяется. Частота мерцаний светодиода определяется емкостью конденсатора и сопротивлением резистора.

Всю схему легко разместить в спичечном коробке. Мигающий светодиод и провода питания удобно закрепить горячим клеем.

Если сделать несколько подобных светодиодных мигалок и включить их вместе, получится гирлянда. Так как радиоэлектронные элементы имеют определенный разброс параметров, светодиоды будут мерцать в хаотичном порядке. При этом мигалку можно изготовить в виде единого блока, как на фото.

Светодиодная мигалка с низковольтным питанием

Случается, что в качестве источника питания выступает батарейка с напряжением 1,5 или 3 вольта. Этого напряжения явно недостаточно, чтобы светодиод ярко светился. В электронных схемах питание на него чаще всего подается через транзистор, на котором падает 0,7 В, так что светодиод в таком случае не будет гореть совсем. В этом случае применяется специальная схема, где дополнительное напряжение создает электролитический конденсатор.

В момент включения питания оба транзистора закрыты, и конденсатор С2 заряжается через резисторы R3, R2, напряжение на нем растет. Конденсатор С1 заряжается через резисторы R1, R2, напряжение на нем также растет. В итоге открывается транзистор VT1, который, в свою очередь, открывает транзистор VT2. В результате источник питания и конденсатор С2 включаются последовательно, и на светодиод подается повышенное напряжение питания. По мере разряда конденсатора С2 светодиод гаснет. Далее цикл повторяется.

Популярная схема мультивибратора

Схема мигающего светодиода на симметричном мультивибраторе надежно работает сразу после включения питания. В ней удается легко регулировать периоды свечения и отключения светодиодов. Она хорошо подходит для имитации работы сигнализации автомобиля или в качестве реле поворотов для велосипеда.

В данном случае конденсаторы С1 и С2 последовательно заряжаются через резисторы R2 и R3 соответственно. При достижении определенного напряжения на базе одного из транзисторов он открывается и происходит разряд соответствующего конденсатора. При этом протекает ток через светодиод в коллекторе открытого транзистора. Процесс повторяется.

Частота и длительность мигания светодиода определяется элементами С1, R2 и С2, R3. Сопротивление резисторов можно изменять в пределах (5,1 – 100)кОм, а емкость конденсаторов — в пределах (1 – 100)мкФ. Подбирая названные элементы, можно добиться предпочтительного результата. Сначала устройство собирают на макетной плате, где удобно заменять и подбирать элементы схемы.

Все элементы – практически любого типа. Подойдет светодиод типа АЛ 3075, который очень похож на светодиоды сигнализаций. Различные вариации на базе схемы симметричного мультивибратора позволяют получить необходимый результат в зависимости от конкретных требований к схеме.

Например, светодиод может быть только один. Во втором плече мультивибратора в качестве нагрузки будет достаточно резистора порядка 500 Ом при напряжении питания до 12В.

В данном примере мы заменили транзисторы КТ315 « обратной» проводимости или n-p-n на комплементарные транзисторы КТ361 «прямой» проводимости или p-n-p. При этом понадобилось изменить полярность питания, светодиодов и конденсаторов. Кроме того, в схему добавлен переменный резистор, который позволяет регулировать частоту мигания светодиодов в определенных пределах.

В этом примере исключены нагрузочные резисторы. Они не нужны, так как при питании порядка 2,4 или 3 вольта и падении напряжения на открытом транзисторе 0,7 В светодиоды не будут перегружены.

В каждое плечо мультивибратора можно включить по два светодиода параллельно. При этом они будут загораться в обратном порядке, то есть тогда, когда соответствующие транзисторы будут закрываться. Однако в этом случае парные светодиоды могут светиться с разной яркостью из-за различия параметров.

В этой схеме включено по три светодиода в каждом плече схемы, и через них будет протекать одинаковый ток. Можно включать последовательно и ленту светодиодов, однако при этом придется поднимать напряжение питания схемы. Для простоты можно считать, что на одном из них падает порядка 1,5 В. При этом нужно использовать транзисторы и конденсаторы, рабочее напряжение которых выше напряжения питания схемы.

Включить светодиодную ленту, не повышая напряжение питания, можно с помощью этой схемы. При этом заметно возрастает ток через транзисторы, так что пришлось добавить выходные каскады на транзисторах средней мощности.

Эта схема позволяет реализовать «бегущие огни» довольно простым способом. Элементы R1-R4 и С1-С4 подобраны так, чтобы светодиоды мигали последовательно. Подбирая их, можно менять световые эффекты. Переменные резисторы R6,R7 позволяют регулировать частоту мерцания светодиодов.

Подборка элементов схемы и правила монтажа своими руками

Далеко не всегда есть в наличии детали, указанные на схеме. Их нетрудно заменить. Часто на схемах указаны транзисторы КТ 315Б, которые имеют небольшие размеры. Вместо них подойдут такие же с любой буквой, однако при высоком напряжении питания схемы надо убедиться с помощью справочника, что они выдержат. Практически во всех примерах подойдут почти любые транзисторы малой мощности.

При этом можно использовать элементы другой проводимости, изменив полярность подключения питания, светодиодов и конденсаторов. Конкретно у транзисторов К315 буквенный индекс находится справа, а у КТ361 — посередине корпуса. Резисторы и электролитические конденсаторы подойдут любые малогабаритные.

Если мы говорим об устройстве, имитирующем автосигнализацию, или реле поворотов для велосипеда, то монтаж лучше всего сделать на печатной плате, которую помещают в пластмассовую коробку. Два провода из коробки подводят к мигающему светодиоду, еще один соединяют с корпусом, а четвертый подсоединяют через тумблер к питанию + 12 В. Подключаться необходимо к цепи, которая находится постоянно под напряжением и защищена предохранителем. Монтажные провода должны иметь надежную изоляцию. Их необходимо хорошо закрепить и надежно защитить от возможного перетирания.

Источник

Автомобильный спецсигнал своими руками.

Любому автомобилисту известно, что использование устройств спец. назначения (например – спецсигналы типа СГУ, стробоскопы и т.п.) является незаконным и при остановке органами полиции можете быть оштрафованы на кругленькую сумму, плюс конфискация запрещенных приборов. Поэтому статья подготовлена для ознакомительных целей – обратите внимание на этот факт.

Итак, чем отличается стробоскоп от мигалки? по идее ничем, только типом мигания светоизлучающих диодов (ну или лампочек). Мигалку можно собрать за 5 минут с применением обычного мультивибратора, но это будет простой мигалкой, а не стробоскопом, которые устанавливаются на машины гос. служб. Но к сведению зрителя – стробоскоп это просто устройство, которые вырабатывает яркие световые вспышки, так,что простую мигалку тоже можно назвать стробоскопом.

Как же собрать стробоскоп, принцип работы которого схож с мигалками, которые на полицейских машинах? Простым мультивибратором тут не обойтись, хотя наша конструкция по уровню сложности не сильно отличается от обычного мультивибратора.

Нам для начала нужен одноканальный генератор импульсов, он может быть любым, можно на базе мультивибратора или что еще проще – на основе легендарного таймера 555

Таймер подключается как низкочастотный генератор прямоугольных импульсов, частоту этих импульсов можно будет регулировать переменным резистором.

Выходные импульсы с микросхемы поступают на вход счетчика делителя. А затем начинается процесс “считывания”. Выходы счетчика переключаются поочередно, когда один из выходов открыт, все остальные закрыты.
Схема устройства.

Выходы микросхемы счетчика согласованы диодами. Три выхода подключены как один, делано это для того, чтобы получить тройную последовательность вспышек для каждого светодиода. Поскольку планируется подключение мощных светодиодов, выход был усилен дополнительным транзистором (в случае каждого выходе).

Таким образом, мы можем подключить даже довольно мощные нагрузки, к примеру лампы накаливания (12 Вольт), но с учетом того, что основная мощность будет рассеиваться на транзисторах и последние будут перегреваться и довольно сильно, поэтому подобрать транзисторы с током 10 и более Ампер и установить их на теплоотвод.

Диоды самые обычные – 1n4148 маломощные кремниевые выпрямительные диоды. Работает схема просто – таймер вырабатывает низкочастотные импульсы, которые поступают на вход счетчика. Каждый импульс будет последовательно открывать и закрывать выводы с счетчика, таким образом получаются мигания, а диодная развязка сделана для того, чтобы получить несколько миганий одного светодиода. К примеру – один из светодиодов будет мигать три раза, затем тухнет, затем тоже самое происходит со вторым.

Вторая схема работает точно по такому же принципу, только тут светодиоды подключены ко всем выходам микросхемы. Таким образом у нас получается эффект бегущей строки.

Светодиоды самые обычные (только не сборка), но при желании можно управлять нагрузками большой мощности, добавив выходные транзисторы в качестве усиливающего элемента, точно так, как это сделано в первой конструкции, ниже приведена схема бегущей строки.

Печатная плата для первой схемы доступна для скачивания здесь. Удачи!

Источник

Мигалка на большую мощность самая простая

Схема мощной мигалки

Как говорится, чем меньше элементов, тем меньше шансов чему-нибудь сломаться. Конечно мощность тут такова, что схема будет тянуть не одну подобную лампу. Единственным ограничением здесь является транзистор. С помощью этого решения и использования реально мощного транзистора можно контролировать очень большую нагрузку.

В узком диапазоне можно регулировать частоту мигания, изменяя токовый источник питания светодиода. Правда светодиод почти не реагирует на изменение, так как внутри находится встроенный RC-генератор и набор D-триггеров. Ток, который течет через LED, составляет около 1,5 мА.

Чтобы можно было применить эту мигалку в авто, представляем двухпроводную версию, специально для поворотника. Эта версия схемы содержит 5 радиоэлементов.

Резистор может быть обычным 0,25 Вт. Он только поляризует затвор транзистора и диод. Ток протекающий через него очень мал, порядка нескольких мА.
